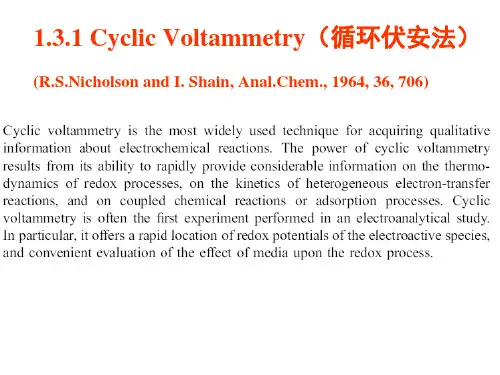

Cyclic Voltammetry-循环伏安法-英文PPT课件
![Cyclic Voltammetry-循环伏安法-英文PPT课件](https://img.taocdn.com/s3/m/117e718b312b3169a551a478.png)
polarography
A classical electroanalytical technique discovered in 1922 by J. Heyrovsky, for which he was awarded the Nobel Prize for Chemistry in 1959. Essentially, it is linear-sweep voltammetry using a dropping-mercury electrode for working electrode and a large mercury pool as counter electrode.
g是正值时表示吸附物质之间是吸引作用,g是负值时表示 吸附物质之间是排斥作用。
常用的研究物质在电极表面吸附的电化学方法有循 环伏安法和电势双阶跃法
循环伏安法
图3.24
吸附物质的循环循环伏安图
图3.25
图3.26
图3.27
R.H.Wopschall and I.Shain, Anal.Chem.,39, 1514(1967)
3.4 特性吸附
即使电场不存在也能发生的吸附- 特性吸附 特性吸附使零电荷电势(EPZC)发生移动。 负离子使之负移,正离子使之正移。为什么? 为什么表面活性剂能够使微分电容在EPZC处变 化很大?
答案:见吴浩青,李永舫《电化学动力学》p24-26.
吸附等温线(isotherm):(1)Langmuir; (2)Temkin; (3)Frumkin.
28
结束语
当你尽了自己的最大努力时,失败也是伟大的, 所以不要放弃,坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
A classical electroanalytical technique discovered in 1922 by J. Heyrovsky, for which he was awarded the Nobel Prize for Chemistry in 1959. Essentially, it is linear-sweep voltammetry using a dropping-mercury electrode for working electrode and a large mercury pool as counter electrode.
g是正值时表示吸附物质之间是吸引作用,g是负值时表示 吸附物质之间是排斥作用。
常用的研究物质在电极表面吸附的电化学方法有循 环伏安法和电势双阶跃法
循环伏安法
图3.24
吸附物质的循环循环伏安图
图3.25
图3.26
图3.27
R.H.Wopschall and I.Shain, Anal.Chem.,39, 1514(1967)
3.4 特性吸附
即使电场不存在也能发生的吸附- 特性吸附 特性吸附使零电荷电势(EPZC)发生移动。 负离子使之负移,正离子使之正移。为什么? 为什么表面活性剂能够使微分电容在EPZC处变 化很大?
答案:见吴浩青,李永舫《电化学动力学》p24-26.
吸附等温线(isotherm):(1)Langmuir; (2)Temkin; (3)Frumkin.
28
结束语
当你尽了自己的最大努力时,失败也是伟大的, 所以不要放弃,坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
循环伏安法_厦大《实验电化学》课件
![循环伏安法_厦大《实验电化学》课件](https://img.taocdn.com/s3/m/344b6ec4aa00b52acfc7ca8d.png)
循环伏安法 (Cyclic voltammetry)
内容
相关概念简介 线性扫描伏安法简介 循环伏安法简介(用CHI获得循环伏安图的一个具体例子) 分类(电极反应类型 ,循环伏安图的不同特征,所涉及的参数) 一些注意事项
相关概念简介
研究对象:离子导体和电子导体的界面
电化学实验装置示意图
CE WE RE
O 和电极之间发生电荷转移
(faradaic)
R 从电极表面脱附(或发生化学反应)
(non-faradaic)
R 从电极表面向溶液本体传递(生成新相) (mass transport)
电极过程:电极反应、传质过程、相关化学反应
相关概念简介
O ne
扩散层
O* 溶液本体
电极 R
R*
双
电
层
~107 V/cm
重复以上过程,测量2,4,6,8,10mM K3Fe(CN)6 + 0.5 M H2SO4溶 液中的CV数据
可测量一个未知浓度溶液的CV数据
K3Fe(CN)6 溶液循环伏安曲线的测定以及实验数据的分析
测量氧化还原峰电位Epc、Epa 及峰电流Ipc、Ipa; Ep与扫描速度无关等数据,→ 可逆 Ep = Epa – Epc= 0.058/n 计算n 以氧化还原峰电流Ipc、Ipa 分别与扫速的平方根ν1/2 作图, 以ip = (2.69 x 105)n3/2 A D1/2 C V1/2 公式由斜率计算扩散系数( Ip ∝ v1/2) 作不同浓度的峰电流数据作标准曲线(相同扫描速度),可计算未知浓度溶液的 浓度
随后化学反应
E O+ e
R
可逆
CR
S
不可逆
根据电量估算, Cu的覆盖度θCu 约为2/3 在ECSTM的研究中,在UPD的第二阶段, 观察到(√3×√3)有序结构。此结构对应 的覆盖度仅为1/3 最初,由于不够重视CV图中峰电量的数据,文献中将这一结构 错误地指认为Cu原子形成的结构。
最新循环伏安及能级计算ppt课件
![最新循环伏安及能级计算ppt课件](https://img.taocdn.com/s3/m/29b1063b04a1b0717ed5dd26.png)
操作方便,并能同时给出有机光电材料的全部能带结构参数,因此应用最广泛。
原理
标准氢电极(NHE)电位相对于真空能级为-4.5eV,所以由电化学结果计算能级的公式为:
EHOMO=Ip=eEox+4.5
ELUMO=EA=eEred+4.5
用饱和甘汞电极(SCE)作参比电极,它相对于NHE电位为0.24eV ,则计算能级的公式为:
测氧化时,尽量每扫描一次,打磨一次电极,测出的峰型较好。
测还原时,先通一段时间氮气,然后再测的时候最好保持通氮气,但是不要使溶液有波动,吹 到表面即可,保持小瓶内正压,避免水气进入。
扫描还原时,一次扫描的效果可能不太好,峰型不好,可以扫多次(不是循环扫描,要区别), 扫一次保存一次,然后选其中峰型较好的峰作图。
HOMO= -[ Eox - E(Fc/Fc+) + 4.8 ] eV; LUMO= -[ Ered - E(Fc/Fc+) + 4.8 ] eV。
实例一:
The HOMO level for Ir(disppy)3 was estimated on the basis of an oxidation potential of 4.8eV(below vacuum level) for Fc/Fc+ .The onset potential of oxidation for Ir(disppy)3 was determined to be 0.60V (vs Ag/AgCl), corresponding to 0.50V(vs Fc/Fc+)
RE处理方法:如果使用时间过长,更换Ag/AgNO3溶液(溶液量一般为电极长度的2/3),有 机溶剂将表面冲洗干净,凉干(不能使用超声超洗)。
原理
标准氢电极(NHE)电位相对于真空能级为-4.5eV,所以由电化学结果计算能级的公式为:
EHOMO=Ip=eEox+4.5
ELUMO=EA=eEred+4.5
用饱和甘汞电极(SCE)作参比电极,它相对于NHE电位为0.24eV ,则计算能级的公式为:
测氧化时,尽量每扫描一次,打磨一次电极,测出的峰型较好。
测还原时,先通一段时间氮气,然后再测的时候最好保持通氮气,但是不要使溶液有波动,吹 到表面即可,保持小瓶内正压,避免水气进入。
扫描还原时,一次扫描的效果可能不太好,峰型不好,可以扫多次(不是循环扫描,要区别), 扫一次保存一次,然后选其中峰型较好的峰作图。
HOMO= -[ Eox - E(Fc/Fc+) + 4.8 ] eV; LUMO= -[ Ered - E(Fc/Fc+) + 4.8 ] eV。
实例一:
The HOMO level for Ir(disppy)3 was estimated on the basis of an oxidation potential of 4.8eV(below vacuum level) for Fc/Fc+ .The onset potential of oxidation for Ir(disppy)3 was determined to be 0.60V (vs Ag/AgCl), corresponding to 0.50V(vs Fc/Fc+)
RE处理方法:如果使用时间过长,更换Ag/AgNO3溶液(溶液量一般为电极长度的2/3),有 机溶剂将表面冲洗干净,凉干(不能使用超声超洗)。
电分析化学循环伏安法(共32张PPT)
![电分析化学循环伏安法(共32张PPT)](https://img.taocdn.com/s3/m/deac4ec75ebfc77da26925c52cc58bd631869312.png)
第16页,共32页。
第三章 循环伏安法
17
循环伏安法的应用
3、电极过程产物的鉴别
循环伏安法不仅可以发现、鉴别电极过程的中间产物 ,还可以获得不少关于中间产物电化学及其它性质的信息 。
例如,四苯基卟啉(TPP)溶于碳酸乙酰中,可得到
图4所示的循环伏安图,出现两对氧化还原峰,表明它
同时存在两种稳定的氧化还原态。
第20页,共32页。
第三章 循环伏安法
21
循环伏安法的应用
在第一次阳极扫描 时,电极附近溶液中只 有对-氨基苯酚是电活性 物质,在电极上被氧化 生成对-亚氨基苯醌,得 到阳极峰1。
第21页,共32页。
电分析化学
22
循环伏安法的应用
接着,电极反应 产物在电极附近的溶 液中,与水和氢离子 发生化学反应,部分 地转化为苯醌,两者 均为电活性物质。
第4页,共32页。
第三章 循环伏安法
5
基本原理
当工作电极被施加的扫描电压激发时,其上将产生 响应电流。以该电流(纵坐标)对电位(横坐标)作图 ,称为循环伏安图。典型的循环伏安图如图2 所示。该
图是在1.0 mol/L KNO3电解质溶液中,6×10-3mol/L K3Fe(CN)6在Pt工作电极上的反应所得到的结果。
第11页,共32页。
电分析化学
12
基本原理
对于可逆电极过程,阴极和阳极峰的峰电流公式相同
,如下:
ip=2.69×105n3/2AD1/2v1/2c
(5)
ipa/ ipc=1
(6)
由上式可知ip与v1/2呈直线关系。ipa与ipc的比值为1,
是判别反映是否可逆体系的重要依据。
第12页,共32页。
循环伏安法PPT课件
![循环伏安法PPT课件](https://img.taocdn.com/s3/m/c3966faca300a6c30d229faa.png)
2
内容提要
实验原理 实验内容 仪器及其操作
3
一、实验原理 电化学分析法
电位分析法(E-c)
电分析 化学方法
伏安分析法(i-E) 电解和库仑分析法(Q-c) 电导分析法(R-c)
方法特点及应用
。。。。。。
根据溶液或 其它介质中 物质的电化 学性质及其 变化规律来 进行分析的
方法
4
一、实验原理
12
电化学电池(electrochemical cell)
定义:化学能与电能互相转变的装置。 分类:通常分为产生电能的原电池和消
耗外电源的电解池两类。 组成:电极、电解质溶液和电解池。
13
1. 电极
按用途分:
参比电极(reference electrode): 保持恒定参考电位
辅助电极(auxilary electrode): 提供电流
