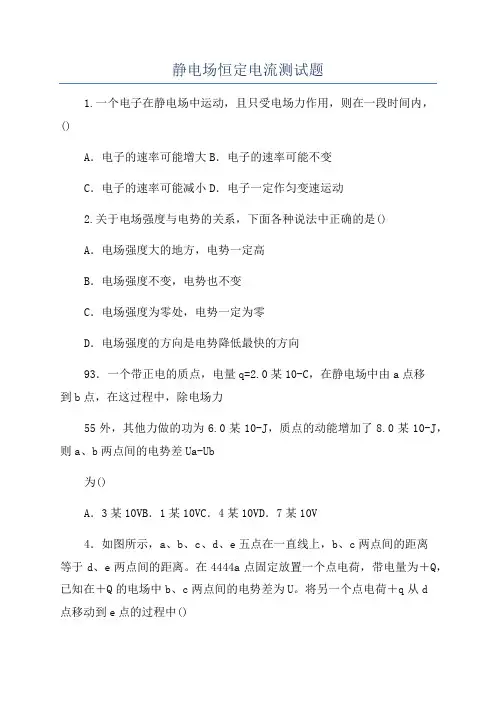

静电场恒定电流测试题1.一个电子在静电场中运动，且只受电场力作用，则在一段时间内，()A．电子的速率可能增大B．电子的速率可能不变C．电子的速率可能减小D．电子一定作匀变速运动2.关于电场强度与电势的关系，下面各种说法中正确的是()A．电场强度大的地方，电势一定高B．电场强度不变，电势也不变C．电场强度为零处，电势一定为零D．电场强度的方向是电势降低最快的方向93．一个带正电的质点，电量q=2.0某10-C，在静电场中由a点移到b点，在这过程中，除电场力55外，其他力做的功为6.0某10-J，质点的动能增加了8.0某10-J，则a、b两点间的电势差Ua-Ub为()A．3某10VB．1某10VC．4某10VD．7某10V4．如图所示，a、b、c、d、e五点在一直线上，b、c两点间的距离等于d、e两点间的距离。
在4444a点固定放置一个点电荷，带电量为＋Q，已知在＋Q的电场中b、c两点间的电势差为U。
将另一个点电荷＋q从d点移动到e点的过程中()A．电场力做功qUB．克服电场力做功qUC．电场力做功大于qUD．电场力做功小于qU5．如图所示电路中，当滑动变阻器R的触头向右滑动时，A.R上消耗的功率一定变大B.R上消耗的功率一定变小C.R上消耗的功率可能变大D.R上消耗的功率可能变小6．如图所示电路中，当滑动变阻器R的触头向下滑动时，A.灯泡L1、L2、L3均变亮B.灯泡L1、L3变亮，L2变暗C.灯泡L1、L2变亮，L3变暗D.灯泡L1变亮，L2、L3变暗7．如图所示电路中灯泡L1、L2不亮，但电路中只有一处断开。
今用电压表测得Uab=0，Uac=3V，Ubd=3V，Ucd=0，则可知A.L2断B.L1断C.R断D.电键K未接通8．如图所示电路中，已知电源电动势E=10V，内电阻r=1Ω，R0=4Ω，R的最大阻值为10Ω。
当改变滑动变阻器的触头位置时，R上消耗的最大功率是A.5WB.6WC.7WD.8W9．一只电炉的炉丝和一台电动机的线圈电阻相同，都为R，若把二者串联在电路中，电炉和电动机都正常工作，则A.电炉和电动机的热功率相等B.电动机的功率大于电炉功率C.电炉和电动机两端电压相等D.电炉两端电压小于电动机两端电压10．用伏特表（非理想电表）测得电池两端电压为U，若电池电动势E，则11．如图，螺旋测微器的读数为_______mm.12．如图为某一电源的伏安特性曲线，由图可知，该电源的电动势为_______V，内阻为_______Ω。
静电场恒定电流测试题
静电场恒定电流测试题物理试卷一、单项选择题(每题4分)1、如图所示，实线表示电场线，虚线表示只受电场力作用的带电粒子的运动轨迹，粒子先经过M点，再经过N点，可以判断（）A. M点的电势小于N点的电势B. 粒子带负电，M点的电势大于N点的电势C. 粒子在M点受到的电场力大于在N点受到的电场力D. 粒子在M点的电势能大于在N点的电势能2、如图所示，在原来不带电的金属细杆ab附近的P点处，放置一个正点电荷，达到静电平衡后，说法中不正确的是（）A. a端的电势和b端的相等B. b端的电势比d点的高C. 金属细杆内c处场强为零D. 金属细杆内c处感应电荷场强的方向由a指向b3、一带电小球在空中由A点运动到B点的过程中，受重力、电场力和空气阻力三个力作用．若该过程中小球的重力势能增加3J，机械能增加1.5J，电场力对小球做功2J，则下列判断正确的是（）A．小球的重力做功为3JB．小球克服空气阻力做功0.5JC．小球的电势能增加2JD．小球的动能减少l J4、有关电动势的说法中正确的是（）A. 当电路中通过1C电量时，电源消耗的其他形式能的数值等于电源电动势的数值B. 电源提供的电能越多，电源的电动势越大C. 电源的电动势越大，也就是电源内储存的电荷越多D. 电源的电动势反映了电源将电能转化为其他形式的能的本领5、一横截面积为S的金属导线，设单位体积的导线中有n个自由电子，电子的电荷量为e，则导线内电流强度为I时电子定向移动的速度为（）A.Ine S B. I ne S C. I n S D.I n S6、某示波管在偏转电极XX′、YY′上不加偏转电压时光斑位于屏幕中心。
现给偏转电极XX′、YY′加上如图（1）、（2）所示的偏转电压，则在光屏上将会看到下列哪个可能图形(圆为荧光屏，虚线为光屏坐标) ()7、如图所示为一玩具起重机的电路示意图.电源电动势为6V,内阻为0.5Ω,电阻R=2.5Ω,当电动机以0.5m/s的速度匀速向上提升一质量为320g的物体时(不计一切摩擦阻力,g=10m/s2),标有“3V,0.6W”的灯泡正好正常发光.则电动机的内阻为（）A. 1.25ΩB. 3.75ΩC. 5.625ΩD. 1Ω8、如图1所示，两根材料相同、粗细不同的均匀导体A、B叠在一起串联接入电路，从上往下测得两导体沿长度方向的电势变化如图2所示，已知导体A的电阻为R，则导体B的电阻为( )A. RB. 2RC. 3RD. 4R二、多项选择题（每题4分）9、如图1所示，密闭在真空中的平行板电容器A极板接地．B极板上的电势如图2所示，一质量为m、电荷量为q的微粒在两极板中央由静止释放，极板足够长，则下列说法正确的是( )A. 如果微粒带正电，从t＝2s时开始释放一定不能运动到A极板B. 如果微粒带负电，从t＝6s时开始释放可能运动到B极板上C. 不论微粒带正电还是负电，撞击极板前竖直方向均为自由落体运动D. 如果微粒带负电，从t＝2s开始释放没有撞击到极板，那么将A、B两极板分别向左、向右移动相等的距离后，重新将带电微粒在t＝2s时从极板中央由静止释放，一定不会撞击到极板10、如图所示是探究影响平行板电容器电容大小因素的实验装置。
2024年高二物理寒假提升(人教版)第3天 静电场、恒定电流测试题(解析版)

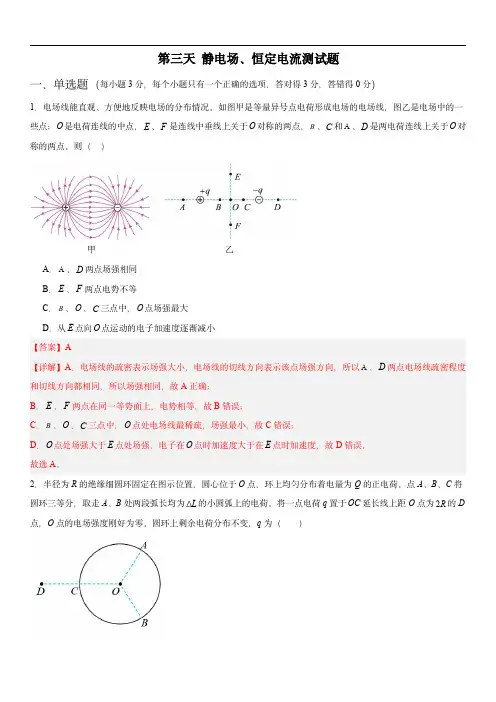

第三天静电场、恒定电流测试题一、单选题（每小题3分，每个小题只有一个正确的选项，答对得3分，答错得0分）1．电场线能直观、方便地反映电场的分布情况。
如图甲是等量异号点电荷形成电场的电场线，图乙是电场中的一些点；O是电荷连线的中点，E、F是连线中垂线上关于O对称的两点，B、C和A、D是两电荷连线上关于O对称的两点。
则（）A．A、D两点场强相同B．E、F两点电势不等C．B、O、C三点中，O点场强最大D．从E点向O点运动的电子加速度逐渐减小【答案】A【详解】A．电场线的疏密表示场强大小，电场线的切线方向表示该点场强方向，所以A、D两点电场线疏密程度和切线方向都相同，所以场强相同，故A正确；B．E、F两点在同一等势面上，电势相等，故B错误；C．B、O、C三点中，O点处电场线最稀疏，场强最小，故C错误；D．O点处场强大于E点处场强，电子在O点时加速度大于在E点时加速度，故D错误。
故选A。
2．半径为R的绝缘细圆环固定在图示位置，圆心位于O点，环上均匀分布着电量为Q的正电荷。
点A、B、C将圆环三等分，取走A、B处两段弧长均为L 的小圆弧上的电荷。
将一点电荷q置于OC延长线上距O点为2R的D 点，O点的电场强度刚好为零。
圆环上剩余电荷分布不变，q为（）3．如图所示，电源电动势为E、内阻为r，电容器的电容为S，在增大电阻箱R的阻值的过程中，电压表示数的变化量的绝对值为A．电容器电荷量的增加量等于B．电压表示数U和电流表示数和I 的比值大于C．UD．电源的效率和输出功率一定都增加A．小球可能做减速运动B．小球的电势能减少C．电场力做的功等于小球的机械能增量D．电场力的冲量可能与重力的冲量相同A ．8Tt 时刻进入电场的电子，在两板间运动时最大侧位移为B ．4T t时刻进入电场的电子，在两板间运动时最大侧位移为C ．所有电子在两板间运动的时间都为T D ．所有电子离开电场时的动能都相同所有电子离开电场时竖直方向分速度为0y v ，速度都等于故选D 。
恒定电流 静电场测试题

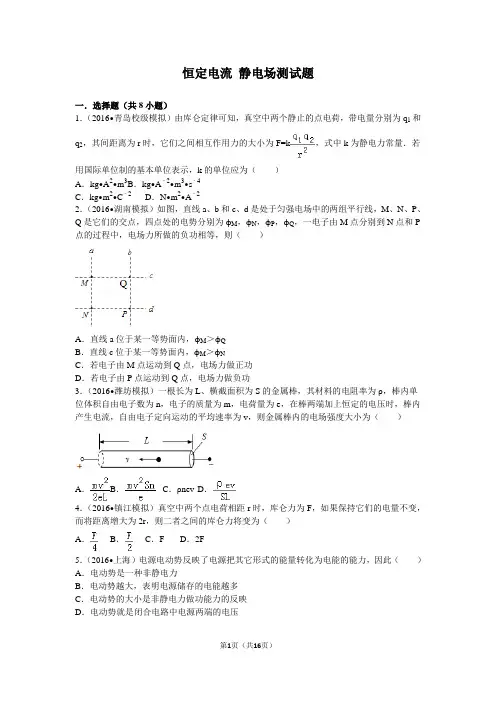

恒定电流静电场测试题一．选择题（共8小题）1．（2016•青岛校级模拟）由库仑定律可知，真空中两个静止的点电荷，带电量分别为q1和q2，其间距离为r时，它们之间相互作用力的大小为F=k，式中k为静电力常量．若用国际单位制的基本单位表示，k的单位应为（）A．kg•A2•m3B．kg•A﹣2•m3•s﹣4C．kg•m2•C﹣2D．N•m2•A﹣22．（2016•湖南模拟）如图，直线a、b和c、d是处于匀强电场中的两组平行线，M、N、P、Q是它们的交点，四点处的电势分别为φM，φN，φP，φQ，一电子由M点分别到N点和P 点的过程中，电场力所做的负功相等，则（）A．直线a位于某一等势面内，φM＞φQB．直线c位于某一等势面内，φM＞φNC．若电子由M点运动到Q点，电场力做正功D．若电子由P点运动到Q点，电场力做负功3．（2016•潍坊模拟）一根长为L、横截面积为S的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n，电子的质量为m，电荷量为e，在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为（）A．B．C．ρnev D．4．（2016•镇江模拟）真空中两个点电荷相距r时，库仑力为F，如果保持它们的电量不变，而将距离增大为2r，则二者之间的库仑力将变为（）A．B．C．F D．2F5．（2016•上海）电源电动势反映了电源把其它形式的能量转化为电能的能力，因此（）A．电动势是一种非静电力B．电动势越大，表明电源储存的电能越多C．电动势的大小是非静电力做功能力的反映D．电动势就是闭合电路中电源两端的电压6．（2016春•常德校级月考）一台电风扇的额定电压为交流220V．在其正常工作过程中，用交流电流表测得某一段时间内的工作电流I随时间t的变化如图所示．这段时间内电风扇的用电量为（）A．3.9×10﹣4度B．5.5×10﹣2度C．7.8×10﹣2度D．11.0×10﹣2度7．（2016•成都模拟）阻值相等的四个电阻、电容器C及电池E（内阻可忽略）连接成如图所示电路．开关S断开且电流稳定时，C所带的电荷量为Q1，闭合开关S，电流再次稳定后，C所带的电荷量为Q2．Q1与Q2的比值为（）A．B．C．D．8．（2016•广西模拟）电路如图所示，已知电池组的总内阻r=1Ω，外电路电阻R=5Ω，电压表的示数U=2.5V，则电池组的电动势E应等于（）A．2.0 V B．2.5 V C．3.0 V D．3.5 V二．多选题（共4小题）9．（2016•浙江）如图所示，把A、B两个相同的导电小球分别用长为0.10m的绝缘细线悬挂于O A和O B两点．用丝绸摩擦过的玻璃棒与A球接触，棒移开后将悬点O B移到O A点固定．两球接触后分开，平衡时距离为0.12m．已测得每个小球质量是8.0×10﹣4kg，带电小球可视为点电荷，重力加速度g=10m/s2，静电力常量k=9.0×109N•m2/C2，则（）A．两球所带电荷量相等B．A球所受的静电力为1.0×10﹣2NC．B球所带的电荷量为4×10﹣8CD．A、B两球连线中点处的电场强度为010．（2016•江苏模拟）如图所示，是某一电场中一根弯曲的电场线，A、B是电场线上的两点，一根正点电荷原来静止在A点，释放后仅在电场力作用下运动，下列说法中正确的是（）A．A点的电势比B点的高B．A点的场强比B点的大C．电荷不可能沿电场线运动到B点D．电荷将沿该电场线运动到B点11．（2016•闵行区二模）在如图所示的电路中，E为电源电动势，r为电源内阻，R2和R3均为定值电阻，R1为滑动变阻器．已知R1的总阻值大于R2，R2=R3=r．合上开关S，示数为U，和示数分别为I1、I2，现将R1的滑动触点由最左端向右端移动的过程中，则下列判断正确的是（）A．U一直减小，I1一直增大B．U先减小后增大，I2先减小后增大C．U先增大后减小，I1一直增大D．U与I2的乘积先减小后增大12．下列说法正确的是（）A．电源正极的电势高于负极的电势B．电源的作用是保持电路两端的电压C．通有恒定电流的导线中的电场始终随时间变化而变化D．通有恒定电流的导线中的恒定电场是由稳定分布的电荷产生的三．实验题（共2小题）13．（2016春•启东市校级月考）某同学利用如图所示的装置来研究平行板电容器电容的影响因素．（1）对该装置理解正确的是A．操作过程中，可认为A、B两板间的电压始终不变B．操作过程中，可认为A、B两板间的场强始终不变C．操作过程中，可认为A、B两板间的带电量始终不变D．操作过程中，可认为电容器的电容始终不变（2）当手持绝缘柄将A板向左平移时，静电计指针张角将；将A板向上平移时，静电计指针张角将．（选填“变大”、“变小”或“不变”）14．（2016•四川）用如图1所示电路测量电源的电动势和内阻．实验器材：待测电源（电动势约3V，内阻约2Ω），保护电阻R1（阻值10Ω）和R2（阻值5Ω），滑动变阻器R，电流表A，电压表V，开关S，导线若干．实验主要步骤：（i）将滑动变阻器接入电路的阻值调到最大，闭合开关；（ⅱ）逐渐减小滑动变阻器接入电路的阻值，记下电压表的示数U和相应电流表的示数I；（ⅲ）在图2中，以U为纵坐标，I为横坐标，做U﹣I图线（U、I都用国际单位）；（ⅳ）求出U﹣I图线斜率的绝对值k和在横轴上的截距a．回答下列问题：（1）电压表最好选用；电流表最好选用．A．电压表（0～3V，内阻约15kΩ）B．电压表（0～3V，内阻约3kΩ）C．电流表（0～200mA，内阻约2Ω）D．电流表（0～30mA，内阻约2Ω）（2）滑动变阻器的滑片从左向右滑动，发现电压表示数增大．两导线与滑动变阻器接线柱连接情况是．A．两导线接在滑动变阻器电阻丝两端接线柱B．两导线接在滑动变阻器金属杆两端接线柱C．一条导线接在滑动变阻器金属杆左端接线柱，另一条导线接在电阻丝左端接线柱D．一条导线接在滑动变阻器金属杆右端接线柱，另一条导线接在电阻丝右端接线柱（3）选用k、a、R1和R2表示待测电源的电动势E和内阻r的表达式E=，r=，代入数值可得E和r的测量值．四．解答题（共2小题）15．（2016•大庆模拟）在xOy平面内，有沿y轴负方向的匀强电场，场强大小为E（图象未画出），由A点斜射出一质量为m、带电量为+q的粒子，B和C是粒子运动轨迹上的两点，如图所示，其中l0为常数，粒子所受重力忽略不计，求：（1）粒子从A到C过程中电场力对它做的功；（2）粒子从A到C过程所经历的时间；（3）粒子经过C点时的速率．16．（2016•洛江区一模）如图所示电路中，电源电动势E=12V，内阻r=2Ω，指示灯R L的阻值为16Ω，电动机M线圈电阻R M为2Ω．当开关S闭合时，指示灯R L的电功率P=4W．求：（1）流过电流表A的电流．（2）电动机M输出的机械功率．测试卷六第（一套A卷）参考答案与试题解析一．选择题（共8小题）1．（2016•青岛校级模拟）由库仑定律可知，真空中两个静止的点电荷，带电量分别为q1和q2，其间距离为r时，它们之间相互作用力的大小为F=k，式中k为静电力常量．若用国际单位制的基本单位表示，k的单位应为（）A．kg•A2•m3B．kg•A﹣2•m3•s﹣4C．kg•m2•C﹣2D．N•m2•A﹣2【分析】力学单位制规定了物理量的单位，同时根据物理量间的公式也可以分析单位之间的关系．【解答】解：根据F=k可得：k=，由于F=ma，q=It，所以k=根据质量的单位是kg，加速度的单位m/s2，距离的单位是m，电流的单位是A，时间的单位s，可得k的单位是kg•A﹣2•m3•s﹣4故选：B【点评】单位制包括基本单位和导出单位，规定的基本量的单位叫基本单位，由物理公式推导出的单位叫做导出单位．2．（2016•湖南模拟）如图，直线a、b和c、d是处于匀强电场中的两组平行线，M、N、P、Q是它们的交点，四点处的电势分别为φM，φN，φP，φQ，一电子由M点分别到N点和P 点的过程中，电场力所做的负功相等，则（）A．直线a位于某一等势面内，φM＞φQB．直线c位于某一等势面内，φM＞φNC．若电子由M点运动到Q点，电场力做正功D．若电子由P点运动到Q点，电场力做负功【分析】电子由M点分别到N点和P点的过程中，电场力所做的负功相等，说明电势能增加相等，据此分析电势高低．【解答】解：AB、据题，电子由M点分别到N点和P点的过程中，电场力做负功相等，则电势能增加相等，电势降低，则N、P两点的电势相等，d位于同一等势面内，根据匀强电场等势面分布情况知，直线a不是同一等势面，直线c位于某一等势面内，且φM＞φN．故A错误，B正确．C、由上分析知，直线c位于某一等势面内，M、Q的电势相等，若电子由M点运动到Q点电场力不做功，故C错误．D、电子由P点运动到Q点与电子由P点运动到M点电场力做功相等，所以电场力做正功，故D错误．故选：B．【点评】解决本题的关键要抓住电场力做功与电势能变化的关系，知道负电荷在电势高处电势能小．3．（2016•潍坊模拟）一根长为L、横截面积为S的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n，电子的质量为m，电荷量为e，在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为（）A．B．C．ρnev D．【分析】利用电流的微观表达式求的电流，由电阻的定义式求的电阻，由E=求的电场强度【解答】解：导体中的电流为I=neSv导体的电阻为R=导体两端的电压为U=RI场强为E=联立解得E=ρnev故选：C【点评】本题主要考查了电流的微观表达式，根据电阻的决定式求的电阻，由E=求的场强4．（2016•镇江模拟）真空中两个点电荷相距r时，库仑力为F，如果保持它们的电量不变，而将距离增大为2r，则二者之间的库仑力将变为（）A．B．C．F D．2F【分析】电量不变，只是将距离增大一倍，根据点电荷库仑力的公式F=k可以求得改变之后的库仑力的大小．【解答】解：由点电荷库仑力的公式F=k可以得到，电量不变，当距离增大一倍后，库仑力将变为原来的，所以A正确．故选A．【点评】本题就是对库仑力公式的直接考查，掌握住公式就很容易分析．5．（2016•上海）电源电动势反映了电源把其它形式的能量转化为电能的能力，因此（）A．电动势是一种非静电力B．电动势越大，表明电源储存的电能越多C．电动势的大小是非静电力做功能力的反映D．电动势就是闭合电路中电源两端的电压【分析】电动势等于非静电力把1C的正电荷在电源内部从负极搬运到正极所做的功，描述电源把其它形式的能量转化为电能本领的物理量．【解答】解：A、电动势在数值上等于非静电力把1C的正电荷在电源内部从负极搬运到正极所做的功，不是一种非静电力，故A错误．BC、电动势是描述电源把其它形式的能量转化为电能本领的物理量，是非静电力做功能力的反映，电动势越大，表明电源将其它形式的能转化为电能的本领越大，故B错误，C正确．D、电源电动势等于电源没有接入电路时两极间的电压，在闭合电路中电源两极间的电压是路端电压，小于电源电动势，故D错误．故选：C．【点评】本题考查对电动势的理解，要注意电源电动势表征了电源把其他形式的能转化为电能的本领大小，抓住电动势的物理意义和闭合电路欧姆定律进行分析．6．（2016春•常德校级月考）一台电风扇的额定电压为交流220V．在其正常工作过程中，用交流电流表测得某一段时间内的工作电流I随时间t的变化如图所示．这段时间内电风扇的用电量为（）A．3.9×10﹣4度B．5.5×10﹣2度C．7.8×10﹣2度D．11.0×10﹣2度【分析】分三段运用W=UIt求解电功，最后得到总功，换算成度数．【解答】解：用电量为：W=UI1t1+UI2t2+UI3t3=U（I1t1+I2t2+I3t3）=220V×（0.3A×10×60s+0.4A×600s+0.2A×2400s）=1.98×105J1KWh=3.6×106J故W=故选B．【点评】本题关键分三段求解电功，最后要换算成KWh，要知道1KWh=3.6×106J．7．（2016•成都模拟）阻值相等的四个电阻、电容器C及电池E（内阻可忽略）连接成如图所示电路．开关S断开且电流稳定时，C所带的电荷量为Q1，闭合开关S，电流再次稳定后，C所带的电荷量为Q2．Q1与Q2的比值为（）A．B．C．D．【分析】开关S断开和闭合时，利用闭合电路欧姆定律，分别求电容的电压，再由C=可得电量之比．【解答】解：当开关S断开时，电路总阻值：R总=R+=，则干路电流I=，电容的电压U1==；当开关S闭合时，电路总阻值：R总=R+=，则干路电流I=，电容的电压U2=E﹣IR=；由C=可得：=，故C正确，ABD错误．故选：C．【点评】解题的关键是清楚开关断开与闭合时电路的结构，并能应用闭合电路欧姆定律求电容的电压．8．（2016•广西模拟）电路如图所示，已知电池组的总内阻r=1Ω，外电路电阻R=5Ω，电压表的示数U=2.5V，则电池组的电动势E应等于（）A．2.0 V B．2.5 V C．3.0 V D．3.5 V【分析】由已知条件，由欧姆定律求出电阻的电流I，再由闭合电路欧姆定律，求出电池的电动势．【解答】解：由欧姆定律，得电路中电流为I==A=0.5A又由闭合电路欧姆定律，得E=I（R+r）=0.5×（5+1）V=3V故选：C【点评】闭合电路欧姆定律的形式常用有以下两种：（1）E=U外+U内；（2）I=．本题中，R换成电阻箱，就可以用伏阻法测量电源的电动势和内阻．二．多选题（共4小题）9．（2016•浙江）如图所示，把A、B两个相同的导电小球分别用长为0.10m的绝缘细线悬挂于O A和O B两点．用丝绸摩擦过的玻璃棒与A球接触，棒移开后将悬点O B移到O A点固定．两球接触后分开，平衡时距离为0.12m．已测得每个小球质量是8.0×10﹣4kg，带电小球可视为点电荷，重力加速度g=10m/s2，静电力常量k=9.0×109N•m2/C2，则（）A．两球所带电荷量相等B．A球所受的静电力为1.0×10﹣2NC．B球所带的电荷量为4×10﹣8CD．A、B两球连线中点处的电场强度为0【分析】完全相同的导电小球相互接触后，电量先中和后平分，平衡后，两球都处于平衡状态，对其中一个球受力分析，根据平衡条件求解A球所受的静电力和电荷量大小，根据电场的叠加原则求解A、B两球中点的场强．【解答】解：A、用丝绸摩擦过的玻璃棒带正电，与A球接触后A带正电，而B不带电，所以两球接触后所带电荷量相等且都带正电，故A正确；B、平衡后，两球都处于平衡状态，对A球受力分析，设悬挂A的细线与竖直方向的夹角为θ，如图所示：根据几何关系得：sinθ=，则tanθ=，根据平衡条件得：tanθ=，带入数据解得：F=6.0×10﹣3N，q=4×10﹣8C，故B错误，C正确；D、A、B两球带等量同种电荷，则A、B两球连线中点处的电场强度为0，故D正确．故选：ACD【点评】本题主要考查了共点力平衡条件以及库仑定律的直接应用，要求同学们能正确分析物体的受力情况，特别注意完全相同的导电小球相互接触后，电量先中和后平分，难度适中．10．（2016•江苏模拟）如图所示，是某一电场中一根弯曲的电场线，A、B是电场线上的两点，一根正点电荷原来静止在A点，释放后仅在电场力作用下运动，下列说法中正确的是（）A．A点的电势比B点的高B．A点的场强比B点的大C．电荷不可能沿电场线运动到B点D．电荷将沿该电场线运动到B点【分析】沿电场线的方向电势降低，电场线的疏密表示电场的强弱；正电荷受力方向和电场线相同，负电荷则相反；运动轨迹与受力和初速度有关，不一定沿电场线．【解答】解：A、沿电场线的方向电势降低，所以A点的电势高．故A正确；B、电场线的疏密表示电场的强弱，只有一条电场线，不能判断出电场的强弱关系．故B错误；C、D、正电荷释放时，电场力方向始终与电场方向一致，由图可知，电场线不是直线，所以电场力的方向在不同的位置的方向不同，则电荷的加速度的方向不断变化，所以速度方向则在不断变化，因此其轨迹不沿电场线，所以不可能沿电场线运动到B点，故C正确，D 错误；故选：AC【点评】电场线是电场中的重要概念，因此要熟练掌握电场线和电场以及电场力之间的关系．11．（2016•闵行区二模）在如图所示的电路中，E为电源电动势，r为电源内阻，R2和R3均为定值电阻，R1为滑动变阻器．已知R1的总阻值大于R2，R2=R3=r．合上开关S，示数为U，和示数分别为I1、I2，现将R1的滑动触点由最左端向右端移动的过程中，则下列判断正确的是（）A．U一直减小，I1一直增大B．U先减小后增大，I2先减小后增大C．U先增大后减小，I1一直增大D．U与I2的乘积先减小后增大【分析】理清电路，确定电压表测得什么电压，电流表测得什么电流，抓住电动势和内阻不变，采用局部→整体→局部的方法，利用闭合电路欧姆定律进行分析．【解答】解：已知R1的总阻值大于R2，R2的滑动触点由最左端向右端移动的过程中，外电路的总电阻先增大后减小，总电流先减小后增大，内电压先减小后增大，路端电压先增大后减小，即电压表示数U先增大后减小，I2先减小后增大．R1与R2并联的电压先增大后减小．并联电压增大时，滑动触点右端电阻减小，则I1增大．当并联电压减小时，通过的R2的电流减小，而总电流增大，所以I1增大，因此I1一直增大．U与I2的乘积等于电源的输出功率．由于R2=R3=r，外电阻总电阻大于r，且大于外电路的总电阻先增大后减小，所以U与I2的乘积先减小后增大．故A、B错误，CD正确．故选：CD【点评】解决本题的关键抓住电动势和内电阻不变，结合闭合电路欧姆定律求解．注意做题前一定要理清电路，看电压表测的是什么电压，电流表测的是什么电流．12．下列说法正确的是（）A．电源正极的电势高于负极的电势B．电源的作用是保持电路两端的电压C．通有恒定电流的导线中的电场始终随时间变化而变化D．通有恒定电流的导线中的恒定电场是由稳定分布的电荷产生的【分析】电源正极的电势较高．电源能提供持续的电压．通有恒定电流的导线中的电场是稳定的．结合这些知识分析．【解答】解：A、在电源的外部，电流总是由电势高处流向电势低处，则知电源正极的电势高于负极的电势．故A正确．B、电源是将其他能转化为电能的装置，其作用是保持电路两端的电压．故B正确．CD、通有恒定电流的导线中的电场是恒定的，该恒定电场是由稳定分布的电荷产生的，故C错误，D正确．故选：ABD【点评】解决本题的关键要理解电源的作用，知道通有恒定电流的导线中的电场是恒定的，可借助于静电场的知识来理解．三．实验题（共2小题）13．（2016春•启东市校级月考）某同学利用如图所示的装置来研究平行板电容器电容的影响因素．（1）对该装置理解正确的是CA．操作过程中，可认为A、B两板间的电压始终不变B．操作过程中，可认为A、B两板间的场强始终不变C．操作过程中，可认为A、B两板间的带电量始终不变D．操作过程中，可认为电容器的电容始终不变（2）当手持绝缘柄将A板向左平移时，静电计指针张角将变大；将A板向上平移时，静电计指针张角将变大．（选填“变大”、“变小”或“不变”）【分析】（1）根据实验装置判定电压不变，还是电量不变；（2）由图看出，电容器所带电量不变．静电计测量电容器两板间的电势差，电势差越大，指针的张角越大．根据决定电容的因素，分析电容的变化，由C=分析U的变化．【解答】解：（1）根据实验可知，电容器两极板的电量不变，故C正确，ABD错误；（2）将A板向左平移时，板间距离增大，电容减小，而电容器所带电量不变，由C=分析可知，U增大，则静电计指针张角变大．将A板向上平移时，两板正对面积减小，电容减小，而电容器所带电量不变，由C=分析可知，U增大，则静电计指针张角变大．故答案为：（1）C；（2）变大，变大．【点评】本题是电容器动态变化分析问题，关键要掌握决定电容的因素．并要抓住不变量，根据电容的定义式和决定式进行分析．14．（2016•四川）用如图1所示电路测量电源的电动势和内阻．实验器材：待测电源（电动势约3V，内阻约2Ω），保护电阻R1（阻值10Ω）和R2（阻值5Ω），滑动变阻器R，电流表A，电压表V，开关S，导线若干．实验主要步骤：（i）将滑动变阻器接入电路的阻值调到最大，闭合开关；（ⅱ）逐渐减小滑动变阻器接入电路的阻值，记下电压表的示数U和相应电流表的示数I；（ⅲ）在图2中，以U为纵坐标，I为横坐标，做U﹣I图线（U、I都用国际单位）；（ⅳ）求出U﹣I图线斜率的绝对值k和在横轴上的截距a．回答下列问题：（1）电压表最好选用A；电流表最好选用C．A．电压表（0～3V，内阻约15kΩ）B．电压表（0～3V，内阻约3kΩ）C．电流表（0～200mA，内阻约2Ω）D．电流表（0～30mA，内阻约2Ω）（2）滑动变阻器的滑片从左向右滑动，发现电压表示数增大．两导线与滑动变阻器接线柱连接情况是C．A．两导线接在滑动变阻器电阻丝两端接线柱B．两导线接在滑动变阻器金属杆两端接线柱C．一条导线接在滑动变阻器金属杆左端接线柱，另一条导线接在电阻丝左端接线柱D．一条导线接在滑动变阻器金属杆右端接线柱，另一条导线接在电阻丝右端接线柱（3）选用k、a、R1和R2表示待测电源的电动势E和内阻r的表达式E=ka，r=k﹣R2，代入数值可得E和r的测量值．【分析】（1）根据给出的仪表分析电流和电压最大值，电表量程略大于最大值即可；同时注意明确电压表内阻越大越好，而电流表内阻越小越好；（2）明确滑动变阻器的接法以及对电路的调节作用，则可得出正确的接法；（3）根据闭合电路欧姆定律进行分析，根据数学规律可求得电动势和内电阻．【解答】解：（1）电压表并联在电路中，故电压表内阻越大，分流越小，误差也就越小，因此应选内阻较大的A电压表；当滑动变阻器接入电阻最小时，通过电流表电流最大，此时通过电流表电流大小约为I===176mA；因此，电流表选择C；（2）分析电路可知，滑片右移电压表示数变大，则说明滑动变阻器接入电路部分阻值增大，而A项中两导线均接在金属柱的两端上，接入电阻为零；而B项中两导线接在电阻丝两端，接入电阻最大并保持不变；C项中一导线接在金属杆左端，而另一导线接在电阻丝左端，则可以保证滑片右移时阻值增大；而D项中导线分别接右边上下接线柱，滑片右移时，接入电阻减小；故D错误；故选：C；（3）由闭合电路欧姆定律可知：U=E﹣I（r+R2），对比伏安特性曲线可知，图象的斜率为k=r+R2；则内阻r=K﹣R2；令U=0，则有：I==；由题意可知，图象与横轴截距为a，则有：a=I=；解得：E=Ka；故答案为：（1）A，C；（2）C；（3）ka；k﹣R2．【点评】本题考查测量电源的电动势和内电阻实验中的仪表选择以及数据处理，要注意明确根据图象分析数据的方法，重点掌握图象中斜率和截距的意义．四．解答题（共2小题）15．（2016•大庆模拟）在xOy平面内，有沿y轴负方向的匀强电场，场强大小为E（图象未画出），由A点斜射出一质量为m、带电量为+q的粒子，B和C是粒子运动轨迹上的两点，如图所示，其中l0为常数，粒子所受重力忽略不计，求：（1）粒子从A到C过程中电场力对它做的功；（2）粒子从A到C过程所经历的时间；（3）粒子经过C点时的速率．【分析】（1）由电场力做功的特点可明确W=Uq，而U=Ed，求得沿电场线方向上的距离即可求得功；（2）粒子在x轴方向上做匀速直线运动，根据水平位移可明确AO、BO及BC时间相等，由竖直方向的匀变速直线运动可求得时间；（3）由类平抛运动规律可求得水平和竖直竖直，再由运动的合成与分解求得合速度．【解答】解：（1）粒子从A到C电场力做功为W=qE（y A﹣y C）=3qEl0（2）根据抛体运动的特点，粒子在x轴方向做匀速直线运动，由对称性可知，轨迹是最高点D在y轴上，可令t A0=t oB=T，t BC=T；由Eq=ma得：a=又y=aT2y+3l0=a（2T）2解得：T=则A到C过程所经历的时间t=3；（3）粒子在DC段做类平抛运动，则有：2l0=v Cx（2T）；v cy=a（2T）v c==答：（1）粒子从A到C过程中电场力对它做的功3qEl0（2）粒子从A到C过程所经历的时间3；（3）粒子经过C点时的速率为．【点评】本题考查带电粒子在电场中的抛体运动，要注意明确带电小球在x轴方向上为匀速运动，竖直方向为匀变速直线运动；掌握运动的合成与分解即可顺利求解．16．（2016•洛江区一模）如图所示电路中，电源电动势E=12V，内阻r=2Ω，指示灯R L的阻值为16Ω，电动机M线圈电阻R M为2Ω．当开关S闭合时，指示灯R L的电功率P=4W．求：（1）流过电流表A的电流．（2）电动机M输出的机械功率．【分析】（1）由图可知，指示灯与电动机并联；已知指示灯的电功率，则由功率公式P=I2R 可求得灯泡中的电流，再由欧姆定律可求得并联部分的电压，由闭合电路的欧姆定律可求得干路中的电流；（2）由并联电路的电流规律可求得电动机的电流，则由功率公式P=UI可求得电动机消耗的总功率，而输出功率等于总功率减去热功率．【解答】解：（1）设流过指示灯R L的电流为I1，流过电流表A的电流为I则指示灯R L的电功率P=I12R L代入数据解得I1=0.5A路端电压U=I1R L=8V由闭合电路欧姆定律有E=U+Ir解得I=2A即流过电流表的电流示数为2A．（2）设流过电动机M的电流为I2根据并联电路的电流关系I2=I﹣I1=1.5A电动机输出的机械功率P出=I2U﹣I22R M代入数据解得P出=7.5W电动机输出的机械功率为7.5W．【点评】此类题目首先要明确电路的结构，再根据电路特点选择合适的方法；因电动机不是纯电阻电路，故应特别注意功率公式的选择，应由P=UI求总功率，不能用P=求电动机的总功率．。
电场和恒定电流测试
静电场和恒定电流测试一、选择题（50分）1. 有一个带正电的验电器，当一金属球接近它的，观察到验电器金属箔的张角减小了。
由此可以判定金属球：( )A、带正电荷B、带负电荷C、可能不带电D、一定不电2.下面关于电场的性质说法正确的是：（）A．电场强度大的地方，电荷所受的电场力一定较大 B．电场强度大的地方，电场线一定较密C．匀强电场中两点的电势差大小仅与两点间的距离有关D．两个等量异种点电荷连线的中点处场强为零3.电场强度E的定义式为E=F/q，下面说法正确的是：（）A.该式只适用于点电荷的电场B.该式中，F是放入电场中的点电荷受的电场力，q是放入电场中的检验电荷的电量C.该式中，F是放入电场中的点电荷受的电场力，q是产生电场电荷的电量D.电场中的同一点，该比值可能是不同的4.平行板电容器充电后，与电池两极断开连接，当两极板间的距离减小时（）A．电容器的电容C变大B．电容器极板的带电量Q变大C．电容器两极间的电势差U变大D．电容器两极板间的电场强度E不变5．电量为q的点电荷，在两个固定的等量异种电荷+Q和-Q的连线的垂直平分线上移动，则：（）A、电场力做正功B、电场力做负功C、电场力不做功D、电势能不变6．电路中每分钟有 60万亿个自由电子通过横截面积为 m2的导线，那么电路中的电流是A．0.016 ?A B．1.6mA C．16?A D．0 .16?A7．关于电阻和电阻率的说法中，正确的是（）A．导体对电流的阻碍作用叫做导体的电阻，因此只有导体中有电流通过时才有电阻B．由R =U／I可知导体的电阻与导体两端的电压成正比，跟导体中的电流成反比C．某些金属、合金和化合物的电阻率随温度的降低会突然减小为零，这种现象叫做超导现象。
发生超导现象时，温度不为绝对零度D．将一根导线等分为二，则半根导线的电阻和电阻率都是原来的二分之一8．在图中，AB间的电压为30V，改变滑动变阻器触头的位置，可以改变CD间的电压，UCD的变化范围是（）A．0~10V B．0~20VC．10~20V D．20V~30V9．如图所示的电路中，当变阻器R3的滑动触头P向a端移动时（）A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小10．如图所示为两个不同闭合电路中的两个不同电源的U-I图象，则下述说法中不正确的是A．电动势E1=E2，发生短路时的电流I1>I2B．电动势E1=E2，内阻 rl>r2C．电动势E1=E2，内阻rl<r2D．当电源的工作电流变化相同时，电源2的路端电压变化较大二、填空题（11题5分，其余每题6分，共17分）11．有四盏灯，接入如图所示的电路中，L1和L2都标有“220V、100W”，L3和L4都标有“220V、40W”，把电路接通后，最暗的灯将是_________。
静电场与恒定电流综合练习
静电场与恒定电流综合练习题一．选择题（每题4分，共48分）1. 下列关于电场强度的说法中，正确的是（ ） A.公式E=F/q 只适用于真空中点电荷产生的电场B.由公式E=F/q 可知,电场中某点的电场强度E 与试探电荷在电场中该点所受的电场力成正比C.在公式122Q Q F k r =中, 22Q k r 是点电荷Q 2产生的电场在点电荷Q 1处的场强大小;而12Q k r是点电荷Q 1产生的电场在点电荷Q 2处的场强大小 D.由公式2Qkr可知,在离点电荷非常近的地方(r →0),电场强度E 可达无穷大 2.三个相同的金属小球1、2、3分别置于绝缘支架上，各球之间的距离远大于小球的直径。
球1的带电量为q ，球2的带电量为nq ，球3不带电且离球1和球2很远，此时球1、2之间作用力的大小为F 。
现使球3先与球2接触，再与球1接触，然后将球3移至远处，此时1、2之间作用力的大小仍为F ，方向不变。
由此可知A ．n =3B ．n =4C ．n =5D ．n =63．如图7所示的图线中，I 是电源的路端电压随电流变化的图线，Ⅱ是某电阻的伏安特性曲线，当用该电源向该电阻供电时，电阻上消耗的电功率和电源的效率分别（ ） A ．4W 33% B ．2W 67%C ．2W 33%D ．4W 67%4．（多选 ）如图8所示，一直流电动机与阻值9R =Ω的电阻串联接在电源上，电源电动势E=20V ，内阻1r =Ω，用理想电压表测出电动机两端的电压10V U =，已知电动机线圈电阻M 1R =Ω，则（ ）A ．通过电动机的电流为10AB ．电动机的输入功率为100WC ．电动机发热消耗的功率为1WD ．电动机输出的功率为9W5．图9所示电路中，电源电动势为E ，内阻为r ，当变阻器的滑动触头P 向上移动时，电压表V 的示数U 和电流表的示数I 的变化情况是（ ） A ．U 变大，I 变大B ．U 变小，I 变小C ．U 变大，I 变小D ．U 变小，I 变大6. 如图所示，实线表示匀强电场的电场线，一个带正电荷的粒子以某一速度射入匀强电场，只在静电力作用下从a 向b 运动，运动的轨迹如图中的虚线所示，若a 点电势为U a ，b 点电势为U b ，则( )A.电场强度方向一定向左，且电势U a >U bB.电场强度方向一定向左，且电势U a <U bC.电场强度方向一定向右，且电势U a >U bD.电场强度方向一定向右，且电势U a <U b7. 两个原来不带电的金属球B 、C 接触放置，将带负电的A 球靠近B （不接触），则（ ） A ．B 球将带正电 B ．C 球不带电C ．用手摸一下B 球，B 球不再带电D ．将B 、C 分开，移走A ，再将B 、C 接触，B 球带正电 8. 某同学用如图所示的电路进行小电机M 的输出功率的研究，其实验步骤如下所述，闭合电键后，调节滑动变阻器，电动机未转动时，电压表的读数为U 1，电流表的读数为I 1；再调节滑动变阻器，电动机转动后电压表的读数为U 2，电流表的读数为I 2，则此时电动机的输出功率为 ( )A ．112222I U I I U -B ． 221221I U U I I +C ．22I UD ．1122I U I9. 一个带正电的质点，电量q =2.0×10－９C ，在静电场中由a 点移到b 点．在这过程中，除电场力外，其他力做的功为6.0×10－５J ，质点动能增加了8.0×10－５J ，则a 、b 两点间电势差U a －U b （ ）A.3.0×10４V B.1.0×10４V C.4.0×10４V D.7.0×10４V10. AB 和CD 为圆上两条相互垂直的直径，圆心为O .将电荷量分别为＋q 和－q 的两点电荷放在圆周上，其位置关于AB 对称且距离等于圆的半径，如图所示．要使圆心处的电场强度为零，可在圆周上再放一个适当的点电荷Q ，则该点电荷Q ( )A ．应放在A 点，Q ＝2qB ．应放在B 点，Q ＝－2qC ．应放在C 点，Q ＝－qD ．应放在D 点，Q ＝－q11..电子产品制作车间里常使用电烙铁焊接电阻器和电容器等零件，技术工人常将电烙铁和一个白炽灯串联使用，电灯还和一只开关并联，然后再接到市电上(如图所图7图8图9示)，下列说法正确的是 ( ) A ．开关接通时比开关断开时消耗的总电功率大B ．开关接通时，电灯熄灭，只有电烙铁通电，可使消耗的电功率减小C ．开关断开时，电灯发光，电烙铁也通电，消耗的总功率增大，但电烙铁发热较少D ．开关断开时，电灯发光，可供在焊接时照明使用，消耗总功率不变12. 把两根同种材料的电阻丝串联在同一电路中，A 电阻丝长为L ，直径为d ，B 电阻丝长为3L ， 直径为3d ，加在两电阻丝上的电压之比为（ ） A ．U A ∶U B =1∶1 B ．U A ∶U B =3∶1 C ．U A ∶U B =1∶3 D ．U A ∶U B =9∶1二．填空题（本题包括2小题，共18分）13. 利用图甲所示电路测量某电池组的电动势E 和内阻r 。
静电场、恒定电流测试题
静电场、恒定电流测试题一、单选题（每题3分，共8题，共24分）1． 下列公式中，既适用于点电荷产生的静电场，也适用于匀强电场的有 （ ）①场强E=F/q ②场强E=U/d ③场强E=kQ/r2 ④电场力做功W=Uq(A)①③ (B)②③ (C)②④ (D)①④2．P 、Q 两电荷的电场线分布如图所示，c 、d 为电场中的两点．一个离子从a 运动到b （不计重力），轨迹如图所示．则下列判断正确的是（ ） A ．P 带负电B ．c 、d 两点电势相等C ．离子在运动过程中受到P 的吸引D ．离子从a 到b ，电场力做正功3．一带电粒子射入一固定的点电荷Q 的电场中，沿如图所示的虚线由a 点运动到b 点。
a 、b 两点到点电荷Q 的距离分别为r a 和r b 且r a ＞r b 。
若不计重力，则（ ） A.带电粒子一定带正电B.带电粒子所受电场力先做正功后做负功C.带电粒子在b 点的动能大于在a 点的动能D.带电粒子在b 点的电势能大于在a 点的电势能4．如图所示，a 、b 、c 是某电场中一条电场线上的三个点，已知ab ＝bc ，a 、b 两点间电势差为10 V ，则下列说法正确的是（ ）A ．若此电场为匀强电场，则b 、c 两点间电势差等于10 VB ．若此电场为匀强电场，则b 、c 两点间电势差小于10 VC ．若此电场是孤立的负点电荷产生的电场，则b 、c 两点间电势差小于10 VD ．若此电场是孤立的正点电荷产生的电场，则b 、c 两点间电势差大于10 V5．用图示的电路可以测量电阻的阻值。
图中R x 是待测电阻，R 0是定值，○G 是灵敏度很高的电流表，MN 是一段均匀的电阻丝。
闭合开关，改变滑动头P 的位置，当通过电流表○G 的电流为零时，测得MP=l 1，PN=l 2，，则R x 的阻值为（ ）A.102l R l B.1012lR l l + C.201l R l D.2012lR l l + 6．在车门报警电路中，两个按钮开关分别装在汽车的两扇门上，只要有开关处于断开状态，报警灯就发光。
静电场、恒定电流检测题
静电场、恒定电流检测题一、选择题（1-7为单选每题4 分，8-10为多选每题6分，共 46分）1、两个分别带有电荷量－Q和＋3Q的相同金属小球（均可视为点电荷），固定在相距为的两处。
它们间库仑力的大小为.两小球相互接触后将其固定距离变为，则两球间库仑力的大小为( )A． F B．F C．F D．12F2、如图所示，实线是电场线，一带电粒子只在电场力的作用下沿虚线由A运动到B的过程中，其速率-时间图象是选项中的（）A．B．C．D．3、如图两段等长细线将质量分别为2m、m的小球A、B悬挂在O点并处于大小为E的匀强电场中。
A、B带电量分别为、，当系统处于静止状态时，可能出现的状态是（）A．B． C． D．4、图中的实线表示电场线，虚线表示只受电场力作用的带正电粒子的运动轨迹，粒子先经过M点，再经过N点，可以判定A．M点电势小于N点电势B．M点场强大于N点场强 C．粒子动能逐渐增大D．粒子电势能逐渐增大第4题图第5题图第7题图5、如图所示，每个电阻的阻值都是2欧，安培表内阻不计，在B、C间加6伏电压时，安培表的示数是（）A．0安 B．1安 C．2安 D．3安6、电动机正常工作时（）A．电能全部转化为内能 B．电能全部转化为机械能C．电能主要转化为机械能，只有一小部分转化为内能 D．电功率等于热功率之和7、如图所示电路中，闭合电键S，当滑动变阻器的滑动触头P从最高端向下滑动时（）A．电压表V读数先变大后变小，电流表A读数变大B．电压表V读数先变小后变大，电流表A读数变小C．电压表V读数先变大后变小，电流表A读数先变小后变大D．电压表V读数先变小后变大，电流表A读数先变大后变小8、如图，平行板电容器两极板水平放置，现将其和二极管串联接在电源上，已知A和电源正极相连，二极管具有单向导电性．一带电小球沿AB中心水平射入，打在B极板上的N点，小球的重力不能忽略且重力一定大于电场力，现通过上下移动A板来改变两极板AB间距（两极板仍平行），则下列说法正确的是（）A．若小球带正电，当AB间距增大时，小球将打在N的右侧B．若小球带正电，当AB间距减小时，小球将打在N的左侧C．若小球带负电，当AB间距减小时，小球将打在N的右侧D．若小球带负电，当AB间距增大时，小球将打在N的左侧第8题图第9题图第10题图9、如图所示，电流表、电压表均为理想电表，L为小电珠．R为滑动变阻器，电源电动势为E，内阻为r．现将开关S闭合，当滑动变阻器滑片P向左移动时，下列结论正确的是（）A．电流表示数变小，电压表示数变大 B．小电珠L变亮C．电容器C上电荷量增大 D．电源的总功率变大10、如图所示为两个不同闭合电路中两个不同电源的图像，则下列说法正确的是（）A、电动势，发生短路时的电流B、电动势，内阻C、电动势，内阻D、电流相同时，电源1的输出功率大二、实验,探究题（共14分）11、（6分）为测定一个约1.3×103Ω的电阻R的阻值，所用的器材有：多用电表、量程为0~3V的电压表(内阻约3kΩ)，滑动变阻器，电源，电键和导线若干．①多用电表表盘如图，先用多用表的欧姆挡粗测R的阻值，则应将选择开关旋到“_________”挡（选填×10Ω、×100Ω或×1kΩ），在完成欧姆调零的步骤后再进行测量，指针指在如图位置，其读数为_____________Ω．②再用“伏安法”测量R的阻值，此时使用多用表测量通过R的电流，则应将选择开关旋到直流电流“_________”挡（选填2.5mA或250mA）．12、（8分）某实验小组准备探究某种元件Q的伏安特性曲线，他们设计了如图甲所示的电路图．请回答下列问题：①图乙中的实物连线按图甲的电路图补充完整．②据实验测得的数据,作出该元件的，I-U图线如图丙所示，则元件Q在U=1.6V时的电阻值是__________Ω（保留两位有效数字），I-U图线在该点的切线的斜率的倒数1/K________ (选填“大于”、“等于”或“小于”)电阻值．四、计算题（每题10分，共40分）13、10如图所示，带有小孔的平行板极板A、B间存在匀强电场，电场强度为，极板间距离为L，其右侧有与A、B垂直的平行极板C、D，极板长度为L，C、D板加不变电压。
静电场恒定电流练习(含答案)
静电场、恒定电流复习卷（单选部分）1．对于由点电荷Q产生的电场，下列说法正确的是 ( )A．电场强度的表达式仍成立，即E＝F／q，式中的q就是产生电场的点电荷B．在真空中，电场强度的表达式为E＝kQ／r2，式中Q就是产生电场的点电荷C．在真空中E＝kQ／r2，式中Q是检验电荷 D．上述说法都不对2．真空中两个等量异种点电荷的电荷量均为q，相距为r，两点电荷连线中点处的场强大小为（）A．0 B．2kq／r2 C．4kq／r2 D．8kq／r23、由电场强度的定义式E=F/q可知，在电场中的同一点（）A、电场强度E跟F成正比，跟q成反比B、无论检验电荷所带的电量如何变化，F/q始终不变C、电荷在电场中某点所受的电场力大，该点的电场强度强。
D、一个不带电的小球在P点受到的电场力为零，则P点的场强一定为零4、电场中有A、B两点，在将某电荷从A点移到B点的过程中，电场力对该电荷做了正功，则下列说法中正确的是（）A、该电荷是正电荷，且电势能减少B、该电荷是负电荷，且电势能增加C、该电荷电势能增加，但不能判断是正电荷还是负电荷D、该电荷电势能减少，但不能判断是正电荷还是负电荷5．对于欧姆定律,理解正确的是（）A．从I=U/R可知，导体中的电流跟加在它两端的电压成正比，跟它的电阻成反比B．从R=U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C．从U =IR可知，导体两端的电压随电阻的增大而增高D．从R=U/I可知，导体两端的电压为零时，导体的电阻也为零6．一个电流表的满偏电流Ig=1mA，内阻Rg=500Ω。
要把它改装成一个量程为10V的电压表，则应在电流表上（）A．串联一个10kΩ的电阻 B．并联一个10kΩ的电阻C．串联一个9.5kΩ的电阻 D．并联一个9.5kΩ的电阻7、如图所示的电路中，电源电动势为E ，内阻为r ，R1和R2是两个定值电阻。
当滑动变阻器的触头向a滑动时，流过R1的电流I1和流过R2的电流I2的变化情况为（）A、I1增大，I2减小B、I1减小，I2增大C、I1增大，I2增大D、I1减小，I2减小8．在右图所示的电路中，电源的内阻不能忽略。
静电场恒定电流习题及答案
1、（10分）为了把河水提高20M，进入蓄水池，用一台电动机通过传动效率为80%的皮带，带动效率为60%的离心泵工作。工作电压为380V，此时输入电动机的电功率为19KW，电动机的内阻为0.4Ω。已知水的密度为1x103kg/m3,重力加速度取10m/s2.求：⑴电动机内阻的消耗功率；
D.将正点电荷从场强为零的一点移动到场强为零的另一点，电场力做功为零
2、如图所示，直线ＯＡＣ为某一直流电源的总功率Ｐ总随着电流Ｉ变化的图线，抛物线ＯＢＣ为同一直流电源内部的热功率Ｐｒ随电流Ｉ变化的图线，若Ａ、Ｂ对应的横坐标为2Ａ，则下面说法中正确的是（）
Ａ．电源电动势为3Ｖ，内阻为1Ω
Ｂ．线段ＡＢ表示的功率为2Ｗ
(2)球在平衡位置时将丝线剪断，小球将做何种运动？何时碰板？
3、（10分）如图，O、A、B为同一竖直平面内的三个点，OB沿竖直方向，∠BOA=60°， 。将一质量为m的小球以一定的初速度自O点水平向右抛出，小球在运动过程中恰好通过A点使此小球带点，电荷量为q（q>0），同时加一匀强电场，场强方向与△OAB所在平面平行。现从O点以同样的初动能沿同一方向抛出，恰好通过B点，且B点时的动能为初动能的6倍，重力加速的大小为g求：
11、如图所示电路，电源内阻不可忽略。开关S闭合后，在变阻器R0的滑动片向下滑动的过程中（）
A.电压表与电流表的示数都减小
B.电压表与电流表的示数都增大
C.电压表的示数增大，电流表的示数减小
D.电压表的示数减小，电流表的示数增大
12、一根电阻丝，通过2C电荷量所消耗的电能是8J。若在相同时间内通过4C的电荷量，改电阻丝上所加的电压和消耗的电能分别是（）
⑴无电场时，小球到达A点的动能与初动能的比值；
静电场与恒定电流测试
静电场与恒定电流测试姓名：一．选择题（答案不定项，每题4分，选对不全得2分）1．下列说法中正确的是（）A．电流的方向就是电荷移动的方向B．在直流电源的外电路上，电流的方向是从电源正极流向负极C．电流都是由电子的移动形成的D．电流是有方向的量，所以是矢量2．如图所示，电压表和电流表的读数分别为10V和0.1A，电流表的内阻为0.2Ω，那么有关待测电阻R x的说法正确的是（）A．R x的测量值比真实值大 B．R x的测量值比真实值小C．R x的真实值为99.8Ω D．R x的真实值为100.2Ω3．对于电动势E＝2 V的电源给外电路供电时，当输出电流为2 A时，在1分钟的时间内电源消耗的化学能为（）A．240 J B．4 J C．216 J D．3．6 J4．两个完全相同的小金属球（皆可视为点电荷），所带电荷量之比为5∶1，它们在相距一定距离时相互作用的吸引力为F1，如果让它们充分接触后再放回各自原来的位置上，此时相互作用力变为F2，则F1∶F2为A．5∶2 B．5∶4 C．5∶6 D．5∶95．a、b、c、do。
现将三个等量的正点电荷+Q分别固定在a、b、c三个顶点上，下列说法正确的有（）A．d点电场强度的方向由O指向dB．O点电场强度的方向由d指向OC．d点的电场强度大于O点的电场强度D．d点的电场强度小于O点的电场强度6．如图所示是两个等量异种点电荷，周围有1、2、3、4、5、6各点，其中1、2之间距离与2、3之间距离相等，2、5之间距离与2、6之间距离相等，两条虚线互相垂直且平分，那么关于各点电场强度和电势的叙述错误．．的是（）A．1、3两点电场强度相同B．5、6两点电场强度相同C．4、5两点电势相同D．1、3两点电势相同7．如图所示，虚线为静电场中的等势面1、2、3、4，相邻的等势面之间的电势差相等，其中等势面3的电势为0它的动能应为（）A8与矩形所在平面平行。
已知abd如图，由此可知c点的电势为（）A9．如图所示，真空中两个带等量异种点电荷，A、B分别为两电荷连线和连线中垂线上的点，A、B两点电场强度大小分别是E A、E B，电势分别是φ A、φ B，下列判断正确的是A．E A＞E B，φ A < φ BB．E A＞E B，φ A > φ BC．E A＜E B，φ A＞φ BD．E A＜E B，φ A＜φ B10．如图所示，真空中O点有一点电荷，在它产生的电场中有a、b两点，a点的场强大小为E a，方向与ab连线成60°角b点的场强大小为E b，方向与ab连线成30°角．关于a、b两点的场强大小E a、E b及电势φa、φb的关系，正确的是（）Aφa>φb Bφa<φbCφa<φb Dφa<φb11．关于等势面，正确的说法是（）A．两等势面不能相交B．等势面上各点的场强大小相等C．等势面一定跟电场线垂直D．电荷在等势面上移动时不受电场力作用，所以不做功12．如下图所示，图中实线表示一匀强电场的等势线，一带负电荷的粒子从a点射入电场，虚线是它的运动轨迹，a、b是轨迹上的两点，若粒子所受重力不计，则下列判断正确的是：（）A．粒子所受电场力向下B．电场线方向水平向左C．a点电势比b点电势高D．粒子在a点的电势能大于在b点的电势能13．电荷量q=1×10-4C的带正电的小物块静止在绝缘水平面上,所在空间存在沿水平方向的电场,其电场强度E的大小与时间t的关系如图1所示,物块速度v的大小与时间t的关系如图2所示。
静电场、恒定电流、磁场检测题)
静电场、恒定电流、磁场检测题一、选择题：（每小题均有四个选项，其中有一个或多个正确选项，选不全扣2分，有错0分，总分40分）1、在闭合电路中，下列叙述正确的是A、当外电路断开时，路端电压等于零B、闭合电路的电流跟电源的电动势成正比，跟内外电路的电阻之和成反比C、当外电路短路时，电路中的电流趋近于无穷大D、当外电阻增大时，路端电压将增大2、如图，带正电的点电荷固定于Q点，电子在库仑力作用下，做以O为焦点的椭圆运动。
M、P、N为椭圆上的三点，P点是轨道上离Q最近的点。
电子在从M到达N点的过程中A．速率先增大后减小B．速率先减小后增大C.电势能先减小后增大D．电势能先增大后减小3、一负电荷仅受电场力的作用，从电场中的A点运动到B点，在此过程中该电荷做初速度为零的匀加速直线运动，则A、B两点电场强度E A、E B及该电荷在A、B两点的电势能εA、εB之间的关系为A.E A=E BB. E A＜E BC.εA=ε BD.εA＞εB4、MN是匀强磁场中的一块绝缘薄板，带电粒子（不计重力）在磁场中运动并穿过金属板，运动轨迹如图所示,则A、粒子带负电B、粒子运动方向是abcdeC、粒子运动方向是edcbaD、粒子在上半周所用时间比下半周所用时间长5、图中A为磁铁，C为胶木秤盘，A和C(包括支架)的总质量为M，B为铁片，质量为m，整个装置用轻绳悬挂于O点.当电磁铁通电，铁片被吸引上升的过程中，轻绳上拉力F的大小为A.F=MgB.Mg＜F＜(M+m)gC.F=(M+m)gD.F＞(M+m)g6、用欧姆表测一个电阻R的阻值，选择旋钮置于“×10”档，测量时指针指在100与200刻度弧线的正中间，可以确定A、R=150ΩB、R=1500ΩC、1000Ω<R<1500ΩD、1500Ω<R<2000Ω7、如图所示的天平可用来测定磁感应强度.天平的右臂下面挂有一个矩形线圈.宽度为l，共N匝，线圈下端悬在匀强磁场中，磁场方向垂直纸面.当线圈中通有电流I时(方向如图)，在天平左右两边加上质量各为m1、m2的砝码，天平平衡，当电流反向(大小不变)时，右边再加上质量为m的砝码后，天平重新平衡，由此可知A.磁感应强度的方向垂直纸面向里，大小为(m1-m2)g/NIlB.磁感应强度的方向垂直纸面向里，大小为mg/2NIlC.磁感应强度的方向垂直纸面向外，大小为(m1-m2)g/N IlD.磁感应强度的方向垂直纸面向外，大小为mg/2NIl8、在图所示电路中，电容器C的上极板带正电，为了使该极板带正电且电量增大，下列办法中可行的是A、增大R1，其它电阻不变B、增大R2，其它电阻不变C、增大R3，其它电阻不变D、增大R4，其它电阻不变9、如图所示的是电视机显像管及其偏转线圈L，如果发现电视画面幅度比正常时偏小，可能是下列哪些原因造成的A、电子枪发射能力减弱，电子数减少B、加速电场电压过高，电子速率偏大C、偏转线圈匝间短路，线圈匝数减小D、偏转线圈电流过小，偏转磁场减弱10、图(1)中R1为光敏电阻，R2为定值电阻．将图(2)中的方波电压加在小灯泡两端，灯泡随方波电压而明灭变化．灯光照到R1上，引起R2的电压的变化．图(3)的四幅图象能够正确反映A、B两点间电压U2随时间变化的是二、实验解答题（共110分。
静电场与恒定电流测试题
静电场与恒定电流测试题1．带负电的粒子在某电场中仅受静电力作用，能分别完成以下两种运动：①在电场线上运动，②在等势面上做匀速圆周运动．该电场可能由( )A ．一个带正电的点电荷形成B ．一个带负电的点电荷形成C ．两个分立的带等量负电的点电荷形成D ．一带负电的点电荷与带正电的无限大平板形成2．如图所示 ，把一个架在绝缘支架上的枕形导体放在正电荷形成的电场中．导体处于静电平衡时，下列说法正确的是( )A ．A 、B 两点场强相等，且都为零B ．A 、B 两点场强不相等C ．感应电荷产生的附加电场E A <E BD ．当电键S 闭合时，电子从大地沿导线向导体移动 3．如图所示，图线1表示的导体电阻为R 1，图线2表示的导体的电阻为R 2，则下列说法正确的是 （ ） A R 1：R 2 =1：3 B R 1：R 2 =3：1 C 将R 1与R 2串联后接于电源上，则电流比I 1：I 2=1：3D 将R 1与R 2并联后接于电源上，则电流比I 1：I 2=1：34．(2009年高考北京理综卷)某静电场的电场线分布如图所示，图中P 、Q 两点的电场强度的大小分别为E P 和E Q ，电势分别为φP 和φQ ，则( )A ．E P >E Q ，φP >φQB ．E P >E Q ，φP <φQC ．E P <E Q ，φP >φQD ．E P <E Q ，φP <φQ5．(2010年连云港高二检测)A 、B 是一条电场线上的两个点，一带负电的微粒仅在电场力作用下以一定初速度从A 点沿电场线运动到B 点，其速度—时间图象右图所示．则这一电场可能是下图中的()6．(2011年太原市高三诊断考试)带电粒子射入一固定的带正电的点电荷Q 的电场中，沿图中实线轨迹从a 运动到b ，a 、b 两点到点电荷Q 的距离分别为r a 、r b (r a ＞r b )，b 为运动轨迹上到Q 的最近点，不计粒子的重力，则可知( )A ．运动粒子带负电B ．b 点的场强大于a 点的场强C ．a 到b 的过程中，电场力对粒子不做功D ．a 到b 的过程中，粒子动能和电势能之和保持不变7．(2009年高考全国卷Ⅱ)图中虚线为匀强电场中与场强方向垂直的等间距平行直线，两粒子M 、N 质量相等，所带电荷的绝对值也相等．现将M 、N 从虚线上的O 点以相同速率射出，两粒子在电场中运动的轨迹分别如图中两条实线所示．点a 、b 、c 为实线与虚线的交点，已知O 点电势高于c 点．若不计重力，则( )A ．M 带负电荷，N 带正电荷B ．N 在a 点的速度与M 在c 点的速度大小相同C ．N 在从O 点运动至a 点的过程中克服电场力做功D ．M 在从O 点运动至b 点的过程中，电场力对它做的功等于零(第3题)8．在如右图所示的电路中，电源电动势为E ，内电阻为r ，闭合开关S ，待电流达到稳定后，电流表示数为I ，电压表示数为U ，电容器C 所带电荷量为Q .将滑动变阻器的滑动触头P 从图示位置向a 端移动一些，待电流达到稳定后，则与P 移动前相比( )A ．U 变小B ．I 变小C ．Q 不变D ．Q 减小9．(2011年金溪一中高二月考)如图所示，A 、B 、C 、D 为匀强电场中相邻的等势面，一个电子垂直经过等势面D 时的动能为20 eV ，经过等势面C 时的电势能为－10 eV ，到达等势面B 时的速度恰好为零，已知相邻等势面间的距离为5 cm ，不计电子的重力，下列说法中正确的是( )A ．C 等势面的电势为10 VB ．匀强电场的场强为200 V/mC ．电子再次经过D 等势面时，动能为10 eVD ．电子的运动是匀变速曲线运动10. 如图所示，电灯L 标有“4V，1W”的字样，滑动变阻器R 总电阻为50Ω，当滑片P 滑至某位置时，L 恰好正常发光，此时电流表示数为0.45A ，由于外电路某处发生故障，电灯L 突然熄灭，此时电流表示数为0.5A ，电压表示数为10V ．若导线完好，电路中各处接触良好，电表均为理想电表，则下列判断正确的是（ ）A ．发生的故障是断路B ．发生的故障是短路C ．电源的电动势为12.5V 、内阻为0.5ΩD ．发生故障前，滑动变阻器接入电路的阻值为20Ω11．经过精确校准的电压表V 1和V 2，分别用来测定如图所示电路中R 两端a 、b 间的电压，读数依次为12.7V 和12.3V ，则 （ ）A ．a 、b 间的实际电压应大于12.7VB 、a 、b 间的实际电压应小于12.3VC 、电压表V 1的内阻大于V 2的内阻D 、电压表V 1的内阻小于V 2的内阻12．如图10—5所示，直线OAC 为某一直流电源的总功率P 总随电流I 的变化图线；抛物线OBC 为同一电源内部的发热功率P r 随电流I 的变化图线．若线段AB 对应的横坐标为2A ，那么AB 的长度所表示的功率及电流I =2A 时所对应的外电阻分别为 ( )A ．2W,0.5ΩB ．4W ，2ΩC ．2W,1ΩD ．6W ，2Ω13．某同学用游标卡尺测量一圆柱体的长度l ，用螺旋测微器测量圆柱体的直径d ，示数如图所示．由图可读出l＝________cm，d＝________mm.14．实验室新进了一批低电阻的电磁螺线管，已知螺线管使用的金属丝的电阻率ρ＝1.7×10－8Ω·m.课外活动小组的同学设计了一个实验来测算螺线管使用的金属丝长度．他们选择了多用电表、电流表、电压表、开关、滑动变阻器、螺旋测微器(千分尺)、导线和学生电源等．(1)他们使用多用电表精测金属丝的电阻，操作过程分以下三个步骤：(请填写第②步操作)①将红、黑表笔分别插入多用电表的“＋”“－”插孔；选择电阻挡“×1”；②________________________________________________________________________；③把红黑表笔分别与螺线管金属丝的两端相接，多用电表的示数如图所示．(2)根据多用电表示数，为了减少实验误差，并在实验中获得较大的电压调节范围，应从下图所示的A、B、C、D四个电路中选择________电路来测量金属丝电阻；(3)他们使用千分尺测量金属丝的直径，示数如右图所示，金属丝的直径为________mm；(4)根据多用电表测得的金属丝电阻值，可估算出绕制这个螺线管所用金属丝的长度约为________m．(结果保留两位有效数字)15．如下图所示，电源电动势为12 V，内电阻为r＝1 Ω，R1＝1 Ω，R2＝6 Ω，电动机线圈电阻为0.5 Ω，若开关闭合后通过电源的电流为3 A，则R1上消耗的电功率为多少？电动机消耗的电功率为多少？16.一束电子流在经U＝5 000 V的加速电压加速后，在距两极板等距离处垂直进入平行板间的匀强电场，如右图所示，若两板间距离d＝1.0 cm，板长l＝5.0 cm，那么，要使电子能从平行板间飞出，两个极板上最大能加多大电压？12．如下图所示，有一水平向左的匀强电场，场强为E＝1.25×104 N/C，一根长L＝1.5 m、与水平方向的夹角为θ＝37°的光滑绝缘细直杆MN固定在电场中，杆的下端M固定一个带电小球A，电荷量Q＝＋4.5×10－6 C；另一带电小球B穿在杆上可自由滑动，电荷量q＝＋1.0×10－6 C，质量m＝1.0×10－2 kg.现将小球B从杆的上端N静止释放，小球B开始运动．(静电力常量k＝9.0×109 N·m2/C2，取g＝10 m/s2，sin 37°＝0.6，cos 37°＝0.8)求：(1)小球B开始运动时的加速度为多大？(2)小球B的速度最大时，与M端的距离r为多大？20．如图10所示，在水平向左的匀强电场中，一带电小球用绝缘轻绳(不伸缩)悬于O点，平衡时小球位于A点，此时绳与竖直方向的夹角θ＝53°，绳长为l，B、C、D到O点的距离均为l，BD水平，OC竖直．BO＝CO＝DO＝l.(1)将小球移到B点，给小球一竖直向下的初速度v B，小球到达悬点正下方C点时绳中拉力恰等于小球重力，求v B的大小．(2)当小球移到D点后，让小球由静止自由释放，求：小球首次经过悬点O正下方时的速率．(计算结果可带根号，取sin53°＝0.8)。
高二静电场,恒定电流测试题
静电场，恒定电流测试题一、单选题（本大题共15小题，共60.0分）1.有两个完全相同的绝缘金属小球AB，A带的电量为Q，B带的电量为-，它们间的距离r远大于小球的半径，相互作用力为F．现将两个小球接触一下后放回原处，则相互作用力变为（）A. B. C. D.2.如图所示，虚线表示电场的一簇等势面且相邻等势面间电势差相等，一个a粒子以一定的初速度进入电场后，只在电场力作用下沿实线轨迹运动，a粒子先后通过M点和N点．在这一过程中，电场力做负功，由此可判断出（）3.4.A. a粒子在N点的电势能比在M点的电势能大B. N点的电势低于M点的电势C. a粒子在M点的速率小于在N点的速率D. a粒子在M点受到的电场力比在N点受到的电场力大5.两平行金属板水平放置，板间距为0.6cm，两板接上6×103v电压，板间有一个带电液滴质量为4.8×10-10g，处于静止状态，则油滴上有元电荷数目是（g=10m/s2，g=1.6×10-19C）（）A. 30B. 3×10C. 3×104D. 3×1066.如图是点电荷电场中的一条电场线，下面说法正确的是（）A. 在B点静止释放一个电子，将一定向A点运动B. A点场强一定大于B点场强C. 这点电荷一定带正电D. 正电荷运动中通过A点时，其运动方向一定沿AB方向7.如图为某位移式传感器的原理示意图，平行金属板A、B和介质P构成电容器．则（）8.9.A. A向上移电容器的电容变大B. P向左移电容器的电容变大C. A向上移流过电阻R的电流方向从N到MD. P向左移流过电阻R的电流方向从M到N10.一平行板电容器，两板之间的距离d和两板面积S都可以调节，电容器两板与电池相连接．以Q表示电容器的电量，E表示两极板间的电场强度，则（）A. 当d增大、S不变时，Q减小、E减小B. 当S增大、d不变时，Q增大、E增大C. 当S减小、d增大时，Q增大、E增大D. 当S减小、d减小时，Q不变、E不变11.关于静电场的电场线，下列说法正确的是（）A. 电场强度较大的地方电场线一定较疏B. 沿电场线方向，电场强度一定越来越小C. 沿电场线方向，电势一定越来越低D. 电场线一定是带电粒子在电场中运动的轨迹12.带电粒子P所带的电荷量是带电粒子Q的3倍，它们以相等的速度v0从同一点出发，沿着跟电场强度垂直的方向射入匀强电场，分别打在M、N点，若OM=MN，则P和Q的质量之比为（不计重力为（）A. 3：4B. 4：3C. 3：2D. 2：313.关于点电荷的说法，正确的是（）A. 带电体能否看成点电荷，是看它的形状和大小对相互作用力的影响是否能忽略不计B. 点电荷一定是电量很小的电荷C. 体积很大的带电体一定不能看作点电荷D. 只有体积很小的带电体，才能作为点电荷14.点电荷P、Q在真空中产生电场的电场线如图所示，下列说法正确的是（）15.16.A. P、Q都是正电荷B. P、Q都是负电荷C. P是负电荷，Q是正电荷D. P是正电荷，Q是负电荷17.在如图电路中，电源电动势为E，内阻为r，当变阻器R3的滑动头P向b端移动时，下列判断正确的是（）A. 电压表示数变大B. 电流表示数变大C. 流过电阻R1的电流不变D. 电阻R2的功率变大18.如图所示，甲、乙两个电路都是由一个灵敏电流计G和一个滑动变阻器R组成，（1）甲表是电流表，R增大时量程增大（2）甲表是电流表，R增大时量程减小（3）乙表是电压表，R增大时量程增大（4）乙表是电压表，R增大时量程减小下列说法正确的是（）A. （1）和（3）B. （1）和（4）C. （2）和（3）D. （2）和（4）19.如图所示为滑动变阻器示意图，下列说法中正确的是（）①a和b串联接入电路中，P向右移动时电阻增大②b和d串联接入电路中，P向右移动时电阻减小③b和c串联接入电路中，P向右移动时电阻增大④a和c串联接入电路中，P向右移动时电阻增大．A. ①②B. ②③C. ①③D. ②④20.如图所示，已知R1=R2=R3=1Ω，当开关S闭合后，电压表的读数为1V；当开关S断开后，电压表的读数为0.8V，则电池的电动势等于（）A. 1VB. 1.2VC. 2VD. 4V21.用电流表和电压表测量电阻R x阻值的电路如图所示．下列说法正确的是（）A. 通过电流表的电流等于通过R x的电流B. 通过电流表的电流小于通过R x的电流C. 电压表两端电压等于R x两端的电压D. R x的测量值大于真实值二、填空题（本大题共1小题，共16分）22.利用电流表和电压表测定一节干电池的电动势和内电阻．除导线、开关外，实验室还提供如下器材：A．电压表V1（3V，内阻约为5kΩ）B．电压表V2（15V，内阻约为10kΩ）C．电流表A1（0.6A，内阻约为1Ω）D．电流表A2（3A，内阻约为0.03Ω）E．阻值为2.0Ω的定值电阻R1F．阻值为20Ω的定值电阻R2G．最大阻值为10Ω的滑动变阻器R3H．最大阻值为100Ω的滑动变阻器R4要求尽量减小实验误差．（1）应该选择的实验电路是图______（选“a”或“b”）．（2）电压表应选择______，电流表应选择______，定值电阻应选择______，滑动变阻器应选择______．（填写选项前的序号）（3）通过实验采集数据，分别以电流表的示数I（A）和电压表的示数U（V）为横、纵坐标，计算机拟合得到U-I图象，拟合公式为U=-2.6I+1.4．则电源的电动势E=______V；内阻r=______Ω．（4）在该实验中，产生系统误差的主要原因是______．A．电压表的分流作用B．电压表的分压作用C．电流表的分压作用D．电流表的分流作用E．定值电阻的分压作用F．滑动变阻器的分流作用．三、计算题（本大题共2小题，共22分）23.在电场强度为E=104N/C，方向水平向右的匀强电场中，用一根长L=1m的绝缘轻细杆，固定一个带正电q=5×10-6C的小球，细杆可绕轴O在竖直平面内自由转动．如图所示，现将杆从水平位置A轻轻释放，在小球运动到最低点B的过程中，（取g=10m/s2）求：（1）A、B两位置的电势差多少？（2）电场力对小球做功多少？（3）小球的电势能变化了多少？24.25.26.如图所示，电源电动势E=8V，内电阻为r=0.5Ω，“3V，3W”的灯泡L与电动机M串联接在电源上，灯泡刚好正常发光，电动机正常工作，电动机的线圈电阻R=1.5Ω．求：（1）电源的输出功率（2）电动机的输出功率．答案和解析【答案】1. A2. A3. A4. A5. D6. A7. C8. A9. A10. C11. B12. C13. D14. C15. C16. a；A；C；E；G；1.4；0.6；A17. 解：（1）AB之间沿电场方向的距离为L，则两点之间的电势差：U=EL=104×1=10000V（2）电场力做功：W=qU=5×10-6×104=0.05J（3）电场力做正功，小球的电势能减小，减小为0.05J答：（1）A、B两位置的电势差是10000 v（2）电场力对小球做功0.05J；（3）小球的电势能减小0.05J．18. 解：（1）根据灯泡的额定值可知：P0=I0U0解得：I0==1A电源路端电压U路=E-I0r解得：U路=8-1×0.5=7.5V电源的输出功率P出=I0U路即P出=7.5×1=7.5W（2）电动机两端电压U=E-I0r-U0电动机内阻热功率P热=I02r电动机输出功率P出=I0U-P热联立解得：电动机的输出功率为：P出=3W答：（1）电源的输出功率为7.5W；（2）电动机的输出功率为3W．【解析】1. 解：设两个小球之间的距离为r，开始时：=将两个小球接触一下后，电量中和，再平分，则电量为q=；当仍放回原处，根据库仑定律F′=．故A正确，BCD错误故选：A接触后电量平分，再由库仑定律，即可求得库仑力变化．考查库仑定律的应用，掌握库仑定律的表达式，注意控制变量法的运用即可，题目不难．2. 解：A、α粒子为氦核带正电，由运动轨迹可知，电场力的方向向右，根据电场的性质“顺着电场线的方向电势降落”可知M点的电势低于N点的电势，a粒子在N点的电势能比在M点的电势能大．故A正确；B错误；C、粒子从M到N，电场力做负功，则知动能减小，速率减小．故C错误．D、根据电场线或等势面的疏密程度可知，M点的等势面疏，场强小于N场强，α粒子在M点受的电场力小于在N点受的电场力．故D错误．故选：A根据电场线与等势面垂直和轨迹的弯曲方向判断电场力的大致方向．等差等势面密的地方电场的强度大，等差等势面疏的地方电场的强度小，电场力做正功，电势能减小，电场力做负功，电势能增加．电场线与等势面垂直．加强基础知识的学习，掌握住电场线的特点，即可解决本题．3. 解：平行金属板板间场强为E=，带电液滴所受电场力为F =qE．带电液滴在匀强电场中处于静止状态，电场力与重力平衡，则有mg=qE，得到：q=油滴上元电荷的数目为：n====30个故选：A．带电液滴在匀强电场中处于静止状态，电场力与重力平衡，根据E=求出板间场强，由平衡条件求出带电液滴的电荷量，再求解油滴上元电荷的数目．本题是简单的力平衡问题，要记住元电荷e=1.6×10-19C，它是自然界最小的带电量，其他带电体的电量都它的整数倍．4. 解：A、电子所受的电场力与电场线方向相反，则在B点静止释放一个电子，将一定向A点运动，故A正确．B、电场线密的地方电场的强度大，电场线疏的地方电场的强度小，由于只有一条电场线，不能判断电场线的疏密情况，所以不能判断场强的大小，故B错误；C、由图可知电场的方向向右，由于只有一条电场线不能判断电荷的情况，所以不能判断是哪一种电荷产生的，所以可能是正电荷，有可能是负电荷．故C错误；D、正电荷运动中通过A点，此时受到的电场力的方向一定是沿AB方向的，但是电荷的运动的方向不一定沿着AB方向，电荷完全可以做曲线运动，故D错误．故选：A．电场线是从正电荷或者无穷远出发出，到负电荷或无穷远处为止，沿电场线的方向，电势降低，电场线密的地方电场的强度大，电场线疏的地方电场的强度小．本题就是考查学生基础知识的掌握，加强基础知识的学习，掌握住电场线的特点，即可解决本题．5. 解：A、A向上移时，板间距离增大，根据电容的决定式C=，得知电容器的电容变小，故A错误．B、P向左移，拔出电介质，根据电容的决定式C=，得知电容器的电容变小，故B错误．C、A向上移，电容减小，而电容器板间电压不变，由电容的定义式C=，分析可知电容器的电量减小，通过R放电，则流过电阻R的电流方向从M到N．故C错误．D、P向左移，电容减小，而电容器板间电压不变，由电容的定义式C=，分析可知电容器的电量减小，通过R放电，则流过电阻R的电流方向从M到N．故D正确．故选：D．根据电容的决定式C=，分析电容的变化．电容器的板间电压不变，根据电容的定义式C=，分析电容器电量的变化，即可判断电路中电流的方向．本题是电容器的动态分析问题，在抓住电容器电压不变的基础上，根据电容的决定式和定义式结合分析．6. 解：由于电容器的两极板与电池相连，故电容器两极板之间的电压U保持不变．A、根据E=可得随d增大，两极板间的电场强度E减小．根据电容C=，由于S保持不变，d增大，故电容C减小，根据Q=CU可知电量Q减小．故A正确；B、根据E=可得由于d不变，两极板间的电场强度E不变．根据电容C=，由于S增大，d不变，故电容C增大，根据Q=CU可知电量Q增大．故B错误；C、根据E=可得随d增大，两极板间的电场强度E减小．根据电容C=，由于S减小，d增大，故电容C减小，根据Q=CU可知电量Q减小．故C错误；D、根据E=可得随d减小，两极板间的电场强度E增大．根据电容C=，由于S减小，d减小，故电容C的变化无法确定，根据Q=CU可知电量Q的变化无法确定．故D错误．故选：A．电容器的两极板与电池相连故电容器两极板之间的电压U保持不变，这是本题的突破口．根据E=可得随d变化，确定两极板间的电场强度E的变化．由电容的决定式C=，可根据S以及d的变化判断电容C的变化情况，最后根据Q=CU判断电容器所带电量Q的变化．电容器动态分析类的题目一定要注意是孤立的电容器（电量保持不变）还是与电池相连的电容器（电压保持不变）；一定要根据场强的决定式E=判断E的变化，要根据电容的决定式判断C的变化，从而根据电容的定义式Q=CU判断Q的变化情况．7. 解：A、电场线的疏密表示场强的强弱，那么电场强度较大的地方电场线一定较密，故A错误；BC、沿着电场线的方向，电势会降低，因此沿电场线方向电势越来越低，但电场线不一定越来越疏，则场强不一定越来越小，故B错误，C正确；D、电场线不一定与带电粒子的轨迹重合，只有电场线是直线，带电粒子的初速度为零或初速度方向与电场线方向在同一条直线上时电场线才与带电粒子的轨迹重合，故D错误；故选：C．只有电场线是直线，带电粒子的初速度为零或初速度方向与电场线方向在同一条直线上时电场线才与带电粒子的轨迹重合；沿电场线方向电势越来越低，而电场线的疏密表示场强的大小，根据这些知识分析解答．记住电场线的特点：电场线的疏密代表电场的强弱，沿电场线方向电势逐渐降低，并要掌握电场线的两个意义：电场线的方向反映电势的高低，电场线的疏密表示场强的方向．8. 解：粒子在水平方向做匀速直线运动，在竖直方向做初速度为零的匀加速直线运动，两个粒子的初速度相等，P和Q的水平位移比为1：2，由x=v0t知，运动时间比为1：2．根据y=at2，得加速度之比为4：1，根据牛顿第二定律得，a=，因为P和Q的电量比为3：1，则P和Q的质量比为3：4．故A正确，B、C、D错误．故选：A带电粒子垂直进入电场，做类平抛运动，根据水平位移之比得出运动的时间之比，再通过竖直位移关系得出加速度的关系，结合牛顿第二定律以及电荷量之比得出它们的质量比．解决本题的关键知道带电粒子在垂直于电场方向上做匀速直线运动，在沿电场方向上做初速度为零的匀加速直线运动．9. 解：A、由带电体看作点电荷的条件，当带电体的形状对它们间相互作用力的影响可忽略时，这个带电体可看作点电荷，带电体能否看作点电荷是由研究问题的性质决定，与自身大小形状和电量多少无具体关系，故A正确，CD错误；B、一个带电体能否看成点电荷，不是看它电量的大小，而是看它的形状和大小对相互作用力的影响是否可以忽略，故B错误；故选：A带电体看作点电荷的条件，当一个带电体的形状及大小对它们间相互作用力的影响可忽略时，这个带电体可看作点电荷，是由研究问题的性质决定，与自身大小形状无具体关系．如果在研究的问题中，带电体的形状、大小以及电荷分布可以忽略不计，即可将它看作是一个几何点，则这样的带电体就是点电荷．一个实际的带电体能否看作点电荷，不仅和带电体本身有关，还取决于问题的性质和精度的要求，即需要具体问题具体分析．10. 解：根据电场线是从正电荷或者无穷远出发出，到负电荷或无穷远处为止，可知，图中从Q出发到P终止，所以P是负电荷，Q是正电荷，故ABD错误，C正确．故选：C电场线是从正电荷或者无穷远出发，到负电荷或无穷远处为止，电场线密的地方电场的强度大，电场线疏的地方电场的强度小．根据电场线分布特点判断两个点的电性关系．加强基础知识的学习，掌握住电场线的特点，即可解决本题，注意等量异种电荷与等量同种电荷电场线的分布区别．11. 解：当变阻器R3的滑动头P向b端移动时，R3↓，外电路总电阻R总↓，路端电压减小，总电流I总↑，则电压表示数变小，通过电阻R1的电流I R1↑．根据串联电路分压规律可知，并联部分的电压U并↓，通过电阻R2的电流I R2↑．因为I总=I A+I R2，所以电流表示数I A变大．由于电阻R2的电流I R2↑，则电阻R2的功率变小．故B正确，ACD错误．故选：B．先分析变阻器接入电路的电阻的变化，确定外电路总电阻的变化，即可判断电压表示数的变化和总电流的变化，根据串联电路分压特点判断并联部分电压的变化，判断出R2中电流的变化，从而判断出电流表示数的变化．本题是简单的电路动态分析问题，关键要分析出变阻器接入电路的电阻变化，即可根据闭合电路欧姆定律分析两电表读数的变化．12. 解：由图甲所示可知，G与电阻R并联，甲表是电流表，R增大时，甲表中变阻器分流减小，量程减小，故（1）错误，（2）正确．由图乙所示可知，G与R串联，乙是电压表，R增大时，变阻器分担的电压增大，乙表量程增大，故（3）正确，（4）错误；故C正确；故选：C．灵敏电流计G和变阻器R并联时，由于变阻器的分流，测量的电流增大，改装成电流表，而灵敏电流计G和变阻器R串联时，由于变阻器的分压，测量的电压增大，改装成电压表．甲表中，R增大时，变阻器分流减小，量程减小．乙表中，R增大时，变阻器分担的电压增大，量程增大．本题考查电表改装原理的理解能力．当电流计的指针满偏时，电流表或电压表的指针满偏，所测量的电流或电压达到最大值．13. 解：①、将a和b连入电路时，当滑片P向右滑动时，不会改变电阻丝长度，电阻不变；故①错误；②、将b和d连入电路时，连入路中的电阻丝是Pb部分．当滑片P向右滑动时，PA电阻丝长度减小，电阻减小，故②正确．③、将b和c连入电路时，连入路中的电阻丝是Pb部分．当滑片P向右滑动时，PB电阻丝长度减小，电阻减小，故③错误．④、将a和c连入电路时，连入电路中的电阻丝是aP部分，当滑片P向右滑动时，ap 电阻丝长度变长，电阻变大，故④正确；故选：D滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的，它的正确接法是“一上一下”．哪一段电阻丝被接入电路中是由下面的接线柱决定的．若接左下接线柱，滑片向右移动，电阻变大，则电路中的电流变小；若接右下接线柱，滑片向左移动，电阻变大，则电路中的电流变小．本题考查了滑动变阻器的原理和作用，能够正确判断当“一上一下”接入电路时哪一段电阻丝被连入电路中是本题的解题关键所在．14. 解：当开关S闭合时，电阻R3与R2并联后与R1串联，外电路总电阻为：R=R2+R1=1.5Ω电路中干路电流为：I===1A根据闭合电路欧姆定律得：E=I（R+r）=1.5+r…①当K断开时，R1与R3串联，电路中干路电流为：I′==A=0.8A根据闭合电路欧姆定律得：E=I′（R′+r）=0.8×（2+r）…②联立①②解得：E=2V，r=0.5Ω．故选：C当开关S闭合时，电阻R3与R2并联后与R1串联，当S断开时，R1与R3串联，电压表测量R1的电压．根据闭合电路欧姆定律对两种情况分别列式，联立即可求得电源的电动势E．对于闭合电路，根据两种情况由闭合电路欧姆定律列出方程组，是求解电源电动势和内电阻常用的方法和思路，要加强这方面的训练，做到熟练掌握．15. 解：A、由电路图可知，实验采用电流表外接法，电流表所测电流等于通过电阻的电流与通过电压表的电流之和，电流表的示数大于通过R x的电流，故AB错误；C、由电路图可知，电压表与待测电阻并联，测待测电阻两端电压，电压表的示数等于R x两端的电压，故C正确D、由欧姆定律可知，因电流偏大，故测量值偏小；故D错误；故选：C．电压表测量的是与其并联电路的电压值，电流表测量的是与之串联电路的电流值，据此分析问题即可．本题考查电流表，电压表的测量原理，明确电压表所测为与其并联部分电压，电流表为其串联电路的电流．16. 解：（1）由于两电表内阻未知，并且电流表内阻与等效内阻接近，误差较大，所以应采用相对电源的外接法，故选择a电路；（2）一节干电池电动势约为1.5V，则电压表应选0-3V的C；电路中电流较小，故电流表应选择量程较小的A1；由于电动势较小，内阻较小，为了得出合适的电流，保护电阻应选择阻值小的E；为方便实验操作，滑动变阻器应选总阻值较小的G；（3）由闭合电路欧姆定律可知，U=E-Ir，对比给出的公式U=-2.6I+1.4可知，电源电动势E=1.4V，等效内阻为2.6Ω，则电源实际内阻r=2.6-2=0.6Ω；（4）本实验中由于电压表的分流而导致电流表小于真实值，而保护电阻作出内阻处理，不影响实验结果，电流表内阻和滑动变阻器没有影响，故A正确，BCDE错误．故选：A．故答案为；（1）a；（2）A，C，E，G；（3）1.4；0.6；（4）A．（1）明确实验原理，从而确定实验电路接法；（2）明确电源的电动势和电流的大致范围，从而确定电压表和电流表，根据定值电阻和滑动变阻器的作用确定定值电阻和滑动变阻器；（3）根据闭合电路欧姆定律即可确定电动势和内电阻；（4）明确电路结论，从而确定误差来源．本题考查了实验电路选择、实验器材选择、作图象、求电源电动势与内阻等问题，要知道实验原理，要掌握应用图象法处理实验数据的方法．17. （1）根据：U=Ed即可计算出电势差；（2）根据恒力做功的公式求电场力做的功；根据电场力做功情况判断电势能如何变化；（2）电场力做正功，小球的电势能减小与之相等．解决本题的关键知道电场力做功与电势能的关系，知道电场力做正功，电势能减小，电场力做负功，电势能增加．18. （1）由灯泡铭牌可知，灯泡额定电压是3V，额定功率是3W，由电功率公式的变形公式可以求出灯泡额定电流，由串联电路特点可以求出通过电机的电流．（2）由串联电路特点求出电动机电压，由P=UI求出电动机输入功率，由P=I2R求出电动机热功率，电动机输入功率与热功率之差是电动机的输出功率．本题考查功率的计算，要注意明确电动机是非纯电阻电路，输出功率等于输入功率与热功率之差；同时要注意掌握功率公式的适用条件．。
静电场恒定电流综合测试题
静电场与恒定电流综合测试题一、本题共10小题，每小题4分，共40分．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确．全部选对的得4分，选不全的得2分，有选错或不答的得0分．1．下列说法，正确的是（ ）A ．电源向外电路提供的电能越多，表示电动势越大B ．电动势在数值上等于电源将单位正电荷从负极移送到正极时，非静电力所做的功C ．电源的电动势与外电路有关，外电路电阻越大，电动势就越大D ．电动势越大的电源，将其他形式的能转化为电能的本领越大2．如图所示，A 1、A 2是两只完全相同的电流表（内阻不可忽略），电路两端接恒定电压U ， 这时A 1、A 2的示数依次为5mA 和3mA ．若将A 2改为和R 2串联（如图中虚线所示），仍 接在恒定电压U 之间，这时电表均未烧坏．则下列说法中正确的是 （ ）A ．通过电阻R 1的电流必然减小B ．通过电阻R 2的电流必然增大C ．通过电流表A 1的电流必然增大D ．通过电流表A 2的电流必然增大3．如图所示, 直线OAC 为某一直流电源的总功率P 总随着电流I 变化的图线, 抛物线OBC 为同一直流电源内部的热功率P r 随电流I 变化的图线, 若A 、 B 对应的横坐标为2A, 则下面说法中正确的是 （ ）A ．电源电动势为3 V , 内阻为1ΩB ．线段AB 表示的功率为2 WC ．电流为2 A 时, 外电路的电阻为0．5ΩD ．电流为3 A 时, 外电路的电阻为2Ω4．如图1所示，AB 是一个点电荷电场中的一条电场线，图2则是放在电场线上a 、b 处的试探电荷的电荷量与所受电场力间的关系图象，由此可以判定下列说法可能的是（ ）A ．若场源是正电荷，则其位于A 点B ．若场源是负电荷，则其位于B 点C ．若场源是正电荷，则其位于B 点D ．若场源是负电荷，则其位于A 点5．某静电场中的电场线如图所示，带电粒子在电场中仅受电场力作用，其运动轨迹如图中虚线所示，由M 运动到N ，以下说法正确的是（ ） A ．粒子必定带正电荷B ．粒子在M 点的电势能小于它在N 点的电势能C ．粒子在M 点的加速度小于它在N 点的加速度D ．粒子在M 点的动能小于它在N 点的动能6．如图4所示，平行板电容器的两极板A 、B 接在电池的两极，一带正电的小球悬挂在电容器的内部，闭合开关S ，给电容器充电，稳定后悬线偏离竖直方向的夹角为θ，则（ ） A ．若保持开关S 闭合，A 板向B 板靠近，则θ增大 B ．若保持开关S 闭合，A 板向B 板靠近，则θ不变 C ．若开关S 断开，A 板向B 板靠近，则θ增大 D ．若开关S 断开，A 板向B 板靠近，则θ不变7．一个T 型电路如图所示，电路中的电阻110R =Ω,23120,40R R =Ω=Ω．另有一测试电源，电动势为100V ，内阻忽略不计。
静电场恒定电流检测题
静电场、恒定电流检测题一、选择题1、在闭合电路中，下列叙述正确的是 A 、当外电路断开时，路端电压等于零B 、闭合电路的电流跟电源的电动势成正比，跟内外电路的电阻之和成反比C 、当外电路短路时，电路中的电流趋近于无穷大D 、当外电阻增大时，路端电压将增大2．两个等量异种电荷的连线的垂直平分线上有A 、B 、C 三点，如图所示，下列说法正确的是（ ） A ．a 点电势比b 点高B ．a 、b 两点的场强方向相同，b 点场强比a 点大C ．a 、b 、c 三点和无穷远处等电势D ．一个电子在a 点无初速释放，则它将在c 点两侧往复振动3．在点电荷 Q 形成的电场中有一点A ，当一个－q 的检验电荷从电场的无限远处被移到电场中的A 点时，电场力做的功为W ，则检验电荷在A 点的电势能及电场中A 点的电势分别为（ ）A ．,A A W W U q ε=-=B ．,A A W W U qε==- C ．,A A W W U q ε==D ．,A A W U W qε=-=- 4．某电场的电力线分布情况如图所示。
一负电荷从M 点移到N 点。
有人根据这个图作出下列几点结论，其中哪点是正确的？（A ）电场强度E M >E N （B ）电势U M >U N （C ）电势能W M <W N（D ）电场力的功A>0 （ ）5、一负电荷仅受电场力的作用，从电场中的A 点运动到B 点，在此过程中该电荷做初速度为零的匀加速直线运动，则A 、B 两点电场强度E A 、E B 及该电荷在A 、B 两点的电势能εA 、εB 之间的关系为 A.E A =E BB. E A ＜E BC.εA =εBD.εA ＞εB6、用欧姆表测一个电阻R 的阻值，选择旋钮置于“×10”档，测量时指针指在100与200刻度弧线的正中间，可以确定 A 、R=150ΩB 、R=1500ΩC 、1000Ω<R<1500ΩD 、1500Ω<R<2000Ω7、在图所示电路中，电容器C 的上极板带正电，为了使该极板带正电且电量增大，下列办法中可行的是A 、增大R 1，其它电阻不变B 、增大R 2，其它电阻不变C 、增大R 3，其它电阻不变D 、增大R 4，其它电阻不变8．在静电场中，下列说法正确的是：（ ） A ．电势相等的地方，场强必定相等；B ．在场强处处相等的地方，电势不一定相等；C ．场强为零的点，电势必定为零；D ．在负点电荷形成的电场中，离电荷越近，电势越高，场强则越小。
