物料描述规范
BOM物料规格描述规范标准[详]
![BOM物料规格描述规范标准[详]](https://img.taocdn.com/s3/m/b25ff70569dc5022abea005f.png)
WIFI天线、GPS天线
规格型号描述
零部件名称/项目号/供应商名称/型号/材质/
开关类-轻触开关、拨动开关、按键开关
零部件名称
开关
规格型号描述
零部件名称/项目号/供应商名称/型号/尺寸（长宽高）
连接器类-插件、贴片、卧式、立式、上接、下接、插头、座子、接口、卡座
零部件名称
连接器
规格型号描述
零部件名称
二极管、稳压二极管
规格型号描述
零部件名称/供应商名称/型号/封装类型/主要电性参数（备选）
例
贴片二极管/风华/1N5819/SOD-123
三极管类—PNP三极管、NPN三极管等
零部件名称
三极管
规格型号描述
零部件名称/供应商名称/型号/（NPN/PNP /P沟道/N沟道）/封装类型/电性参数（备选）
电阻类-贴片电阻碳膜电阻、金属膜电阻、压敏电阻、压敏电阻
零部件名称
贴片电阻
规格型号描述
零部件名称/供应商名称/阻值/误差/功率/封装大小
例
贴片电阻/风华/10K/10%/1/16W/0402
电容类-瓷电容、电解电容、聚脂薄膜电容、独石电容、电容排、可变电容、特殊电容、钽电容
零部件名称
电容
规格型号描述
文件编号：
版次：
文件名：
BOM物料规格描述规
生效日期：
编制
部门负责人审核
分管领导审核
1、目的
规智能机器人事业部所用物料的BOM表操作及物料描述，便于研发、采购、生产、销售等各个环节的交流沟通和管理，在参考相应标准的基础上，结合本公司的实际情况，特制定本规。
2、适用围
适用于智能机器人事业部产品上的所用到的所有物料、半成品和成品的规格描述。
机械设计及制造-物料属性描述规范
电柜：1200×450×1330
表面处理
141101
异形类
按相应标准填写
如弹簧：φ2×φ17×40
螺纹块：44/44
混合芯：DN50
141201
标识、铭牌
填“长×宽×高/厚”
铭牌：320×200×2
编码代码
类目名称
规格型号
规格示例
技术参数
参数示例
备注
21
原材料
填“长×宽×高/厚”
——机械件、液压元件、电子电件、设备工具、办公器材等，可省。有明确要求的按实际材质填写；
——材质的填写应符合相关标准、供应商提供的样本、说明书等技术文件的要求。
4.6技术参数
技术参数为属性描述的可选要素。
技术参数的填写应遵循以下原则：
——不同品类物料有其对应的技术参数，均应编制对应技术参数标准；
——技术参数填写应明确统一的单位，其中尺寸单位“mm”,省略；
3.1属性描述
为保证物料的唯一性，对物料进行完整的、符合标准要求的描述，其具体内容包括但不限于以下几个方面：
——物料编码；
——名称；
——代号；
——规格型号；
——材质；
——技术参数；
——品牌
——计量单位；
——物料来源；
——重要度；
——重量；
——备注等。
4物料属性描述规则
4.1物料编码
物料编码为属性描述的必备要素。
——品牌填写中文（译文）, 如无准确译文，直接填写品牌英文(大写字母)；
4.8单位
单位为属性描述的必备要素。
单位的填写应遵循以下原则：
——计量单位，用于物料统计数量用，统一用英文字母代表示；
物料规格描述规范V1.0
运营管理程序文件
物料规格描述规范
编号：HS-OM-MD-001 版号：A/0 页码：第 8 页 共 20 页
c) 外形尺寸：主要外形尺寸； d) 焊接热管或鳍片：焊接热管、焊接鳍片、焊接鳍片热管; e) 描述举例：散热片\AL6063\145x138x15\ 焊接热管鳍片; 5.2.1.9 屏蔽材料 零件名称 √ 厂商名称-厂商代号\关键尺寸\材料名称 a) 厂商名称与厂商代号连写，如；中石 11-X31-035;
表示 PCB 的物理尺寸为 148mm*105.0mm*1.6mm； 2)对于拼板，使用板长*板宽*板厚-Xpcs 表示，单位为 mm,如：148*115*1.6-2pcs, 表示 PCB 的物理尺寸为 148mm*105.0mm*1.6mm,双拼板生产 h)描述举例：PCB\FR4\普通喷锡\8 层\NGF\215.13*282*1.6-1pcs 5.2.2.6 电阻物料描述要求 5.2.2.6.1 碳膜电阻 物料名称\电阻值\精度\额定功率\工作温度\封装尺寸 a) 物料名称：碳膜电阻； b) 电阻值：用数字表示，参考说明要求; c) 精度：用百分数表示实际的精度值，如：±10%;
运营管理程序文件
物料规格描述规范
编号：HS-OM-MD-001 版号：A/0 页码：第 5 页 共 20 页
5.1.4 互为替代关系的物料的参数描述方法需保持一致；
5.1.5 物料型号以及制造商不在物料描述里面体现;
5.1.6 所有的英文字符、单位以及标点符号均采用英文输入法；
5.1.7 对 非 标 准 封 装 电 子 物 料 ， 物 料 描 述 没 有 单 独 说 明 的 ， 插 装 统 一 用
日 期 修订版本
修订履历
修改内容

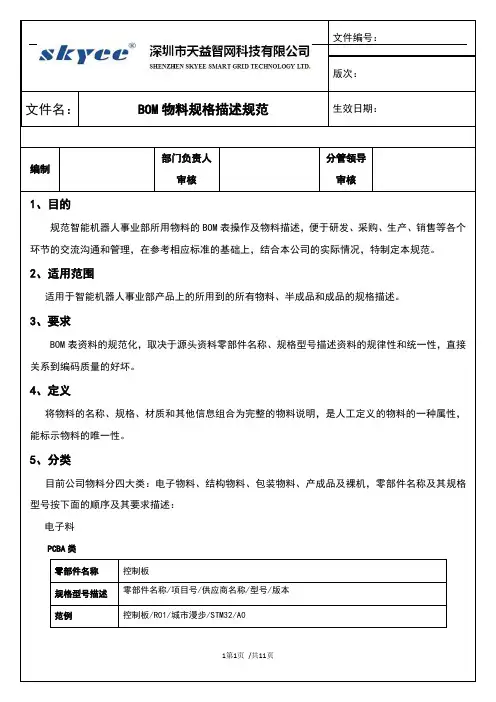

BOM物料规格描述规范
编制
部门负责人审核
分管领导
审核
1、目的
规智能机器人事业部所用物料的BOM 表操作及物料描述，便于研发、采购、生产、销售等各个环节的交流沟通和管理，在参考相应标准的基础上，结合本公司的实际情况，特制定本规。
2、适用围
适用于智能机器人事业部产品上的所用到的所有物料、半成品和成品的规格描述。
3、要求
BOM 表资料的规化，取决于源头资料零部件名称、规格型号描述资料的规律性和统一性，直接关系到编码质量的好坏。
4、定义
将物料的名称、规格、材质和其他信息组合为完整的物料说明，是人工定义的物料的一种属性，能标示物料的唯一性。
5、分类
目前公司物料分四大类：电子物料、结构物料、包装物料、产成品及裸机，零部件名称及其规格型号按下面的顺序及其要求描述： 电子料
PCBA 类 零部件名称
控制板
文件编号：
版次：
文件名：
BOM 物料规格描述规
生效日期：。
BOM物料规格描述规范
v1.0 可编辑可修改
编制
部门负责人
审核
分管领导
审核
1、目的
规范智能机器人事业部所用物料的BOM 表操作及物料描述，便于研发、采购、生产、销售等各个环节的交流沟通和管理，在参考相应标准的基础上，结合本公司的实际情况，特制定本规范。
2、适用范围
适用于智能机器人事业部产品上的所用到的所有物料、半成品和成品的规格描述。
3、要求
BOM 表资料的规范化，取决于源头资料零部件名称、规格型号描述资料的规律性和统一性，直接关系到编码质量的好坏。
4、定义
将物料的名称、规格、材质和其他信息组合为完整的物料说明，是人工定义的物料的一种属性，能标示物料的唯一性。
5、分类
目前公司物料分四大类：电子物料、结构物料、包装物料、产成品及裸机，零部件名称及其规格型号按下面的顺序及其要求描述： 电子料
PCBA 类 零部件名称 控制板
规格型号描述 零部件名称/项目号/供应商名称/型号/版本 范例
控制板/R01/城市漫步/STM32/A0
文件编号：
版次：
文件名：
BOM 物料规格描述规范
生效日期：。

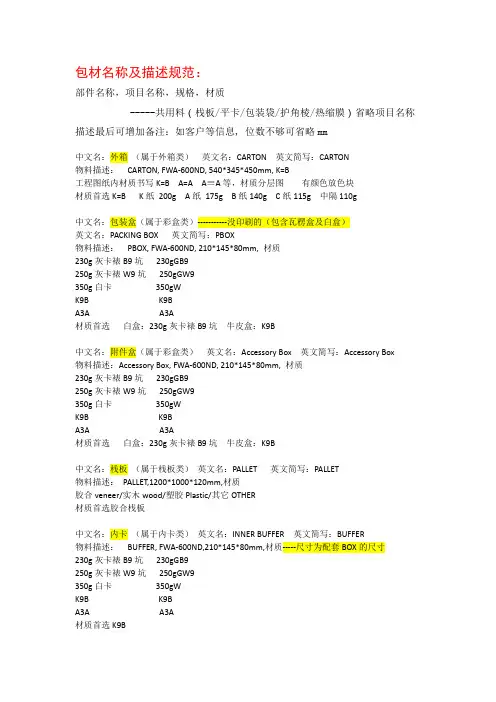

包材名称及描述规范
包材名称及描述规范：部件名称，项目名称，规格，材质-----共用料（栈板/平卡/包装袋/护角棱/热缩膜）省略项目名称描述最后可增加备注：如客户等信息, 位数不够可省略mm中文名：外箱（属于外箱类）英文名：CARTON 英文简写：CARTON物料描述：CARTON, FWA-600ND, 540*345*450mm, K=B工程图纸内材质书写K=B A=A A≡A等，材质分层图有颜色放色块材质首选K=B K纸200g A纸175g B纸140g C纸115g 中隔110g中文名：包装盒（属于彩盒类）-----------没印刷的（包含瓦楞盒及白盒）英文名：PACKING BOX 英文简写：PBOX物料描述：PBOX, FWA-600ND, 210*145*80mm, 材质230g灰卡裱B9坑230gGB9250g灰卡裱W9坑250gGW9350g白卡350gWK9B K9BA3A A3A材质首选白盒：230g灰卡裱B9坑牛皮盒：K9B中文名：附件盒（属于彩盒类）英文名：Accessory Box 英文简写：Accessory Box物料描述：Accessory Box, FWA-600ND, 210*145*80mm, 材质230g灰卡裱B9坑230gGB9250g灰卡裱W9坑250gGW9350g白卡350gWK9B K9BA3A A3A材质首选白盒：230g灰卡裱B9坑牛皮盒：K9B中文名：栈板（属于栈板类）英文名：PALLET 英文简写：PALLET物料描述：PALLET,1200*1000*120mm,材质胶合veneer/实木wood/塑胶Plastic/其它OTHER材质首选胶合栈板中文名：内卡（属于内卡类）英文名：INNER BUFFER 英文简写：BUFFER物料描述：BUFFER, FWA-600ND,210*145*80mm,材质-----尺寸为配套BOX的尺寸230g灰卡裱B9坑230gGB9250g灰卡裱W9坑250gGW9350g白卡350gWK9B K9BA3A A3A材质首选K9B中文名：吸塑（属于内卡类）英文名：BLISTER 英文简写：BLISTER物料描述：BLISTER, FWA-600ND, 210*145*80mm,材质PVC/PET/PS/PETG材质首选PET 高周波热压的选PETG中文名：鸡蛋壳（属于内卡类）英文名：EGG 英文简写：EGG物料描述：EGG, FWA-600ND, 210*145*80mm,材质黄浆YSyrup白浆WSyrup灰浆GSyrup材质首选黄浆YSyrup中文名：珍珠棉型材（属于内卡类）英文名：EPE BUFFER 英文简写：EPE物料描述：EPE, FWA-600ND,210*145*80mm,材质-----密度写在图纸内白色EPE W-EPE 红色EPE P-EPE中文名：包装蜂窝卡（属于其他包材类）英文名：HONEYCOMBED TRAY 英文简写：H-TRAY 物料描述：H-TRAY, FWA-600ND,210*145*80mm,材质B=B,A=B,A=A,K=B,A3A,B3B等单坑或双坑纸材质首选双坑纸B=B或单坑纸B3B中文名：护角棱（属于其他包材类）英文名：CORNER BUFFER 英文简写：C-BUFFER 物料描述：C-BUFFER, 1800*50*50mm, lam-board （laminated board）中文名：平卡（属于其他包材类）英文名：CARDBOARD 英文简写：CARD物料描述：CARD, 540*345mm, B3B工程图纸内材质书写K3K K3A A3A A3B等，材质分层图材质首选B3B中文名：包装袋（属于其他包材类）英文名：BAG 英文简写：BAG物料描述：BAG, 210*145*0.05mm, 材质PE袋P-BAG 气泡袋B-BAG 自封口袋S-BAG 珍珠棉袋E-BAG 防静电屏蔽袋AS-BAG材质首选P-BAG 如有其他包装袋如棉布袋等，可自行翻译材质中文名：盒底标贴（属于标贴类）--------------仅限贴机壳底部标签槽英文名：BOTTOM LABEL 英文简写：LAB-BOT物料描述：LAB-BOT, FWA-600ND,60*40mm, 材质80gCOP 80g铜版纸54#CPP 54#合成纸100#WPET 100#亮白PET50#SPET 50#消银龙25#TPET 25#透明PET中文名：机身标贴（属于标贴类）--------------除盒底标贴外需贴在产品上的标贴英文名：BODY LABEL英文简写：LAB-BODY物料描述：LAB-BODY, FWA-600ND,60*40mm, 材质80gCOP 80g铜版纸54#CPP 54#合成纸100#WPET 100#亮白PET50#SPET 50#消银龙25#TPET 25#透明PET中文名：外箱标贴（属于标贴类）英文名：CARTON LABEL 英文简写：LAB-CTN物料描述：LAB-CTN, FWA-600ND,100*145, GE702XXXXXX----基准件可省略后面的料号中文名：彩盒标贴/包装盒标贴（属于标贴类）英文名：BOX LABEL 英文简写：LAB-BOX 物料描述：LAB-BOX, FWA-600ND,40*20, GE702XXXXXX----基准件可省略后面的料号中文名：序列号标贴（属于标贴类）英文名：SN LABEL 英文简写：LAB-SN物料描述：LAB-SN, FWA-600ND,30*10, GE702XXXXXX----基准件可省略后面的料号中文名：PCBA SN标贴（属于标贴类）英文名：PCBA SN Label 英文简写：PCBA SN Label 物料描述：PCBA SN Label, FWA-600ND,30*10, GE702XXXXXX----基准件可省略后面的料号中文名：MAC标贴（属于标贴类）英文名：MAC LABEL 英文简写：LAB-MAC物料描述：LAB-MAC, FWA-600ND,30*10mm, GE702XXXXXX----基准件可省略后面的料号中文名：SN&MAC标贴（属于标贴类）英文名：SN&MAC LABEL 英文简写：LAB- S&M 物料描述：LAB- S&M, FWA-600ND,70*100mm, GE702XXXXXX----基准件可省略后面的料号中文名：电源标贴（属于标贴类）英文名：POWER LABEL 英文简写：Label- PWR物料描述：Label- PWR, FWA-600ND,40*20mm, 80gCOP如用其他材质，参照上面中文名：易碎标贴（属于标贴类）英文名：BRITTLE LABEL 英文简写：BRITTLE LABEL物料描述：Label, FWA-600ND,40*20mm, BRITTLE PAPER如用其他材质，参照上面中文名：封口标贴（属于标贴类）英文名：Seal Label 英文简写：Seal Label物料描述：Seal Label, FWA-600ND,40*20mm, 材质如用其他材质，参照上面如还有其他标贴，按以下写中文名：标贴（属于标贴类）英文名：LABEL 英文简写：LABEL物料描述：LABEL, FWA-600ND,40*20mm, 80gCOP如用其他材质，参照上面中文名：入网许可证（属于标贴类）英文名：NETWORK ACCESS LICENSE英文简写：LICENSE 物料描述：LICENSE, FWA-600ND,40*20mm, 材质中文名：彩盒（属于彩盒类）----有印刷的BOX 英文名：GIFT BOX 英文简写：GBOX物料描述：GBOX, FWA-600ND,210*145*80mm,材质230g灰卡裱B9坑230gGB9250g灰卡裱W9坑250gGW9230g牛卡裱B9坑230gKB9350g白卡350gWHI中文名：彩盒套----有印刷的（属于彩盒类）英文名：COLOUR SLEEVE 英文简写：SLEEVE 物料描述：SLEEVE, FWA-600ND,210*145*80mm,材质,表面处理350g白卡350gWHI中文名：光碟英文名：CD 英文简写：CD物料描述：CD, FWA-600ND,80*80mm,印刷方式（Silk或Offset）印刷方式Silk screen丝印Offset printing胶印中文名：光碟盒（属于内卡类）英文名：CD BOX 英文简写：CD BOX物料描述：BLISTER, FWA-600ND, 118*99*20mm,材质-----因为极少,暂用吸塑代替中文名：用户手册（属于纸质文件类811开头）英文名：MANUAL 英文简写：MU物料描述：MU, FWA-600ND,121*175mm, 80gCOP/ 60gWRI80gCOP 80g铜板纸60gWRI 60g书写纸（以上：封面80g铜版纸/内页60g书写纸，如果封面与内页材质一样，只写一次材质就行）备注：手册页数54P以上用无线胶装，54P以下用骑马钉，16P以下可以用折页中文名：保修卡（属于纸质文件类811开头）英文名：general warranty card英文简写：GWC 物料描述：GWC, FWA-600ND,80*40mm，材质200gCOP 200g铜板纸60gWRI 60g书写纸中文名：合格证（属于纸质文件类811开头）英文名：QC PASSED CARD 英文简写：QCPC 物料描述：QCPC, FWA-600ND,80*80mm，材质200gCOP 200g铜板纸60GWRI 60g书写纸备注：如果需要盖章，应该不需要任何表面处理中文名：快速安装指南（属于纸质文件类811开头）英文名：QUICK INSTALLATION GUIDE 英文简写：QIG物料描述：QIG, WA-600ND,121*175mm,80gCOP/ 60gWRI（以上：封面80g铜版纸/内页60g书写纸，如果封面与内页材质一样，只写一次材质就行）80gCOP 80g铜板纸60gWRI 60g书写纸备注：手册页数54P以上用无线胶装，54P以下用骑马钉，16P以下可以用折页中文名：装箱清单（属于纸质文件类811开头）英文名：PACKING LIST 英文简写：LIST 物料描述：LIST, FWA-600ND,121*175mm，材质200gCOP 200g铜板纸60gWRI 60g书写纸中文名：彩页/彩卡（属于其他包材类701开头）英文名：COLOR PAGE 英文简写：C-PAGE 物料描述：C-PAGE, FWA-600ND, 131*185mm，材质200gCOP 200g铜板纸60gWRI 60g书写纸中文名：热缩膜（属于其他包材类）英文名：Heat-Shrink Film 英文简写：HS-FILM物料描述：HS-FILM, 230*150mm, POF中文名：拉伸膜（属于其他包材类）英文名：Stretch Film 英文简写：ST-FILM物料描述：ST-FILM, 230*150mm, POF中文名：铭牌（属于其他包材类）英文名：Nameplate 英文简写：Nameplate物料描述：Nameplate, FWA-600ND,30*15mm, 材质中文名：PVC（属于其他包材类）英文名：PVC 英文简写：PVC物料描述：PVC, FWA-600ND,100*25*0.025mm, 材质材质PC全称及简写名称与材质80g 书写纸80gWRI 80g writting paper157g 铜版纸157gCOP157g copperplate paper157g 哑粉纸157gMAT 157g matt coated paper175g牛皮纸175gKRA 175g kraft paper300g 灰卡300gGRE 300g gray card300g 白卡300gWHI 300g white card230g灰卡裱B9坑230gGB9 230g gray card with B9250g灰卡裱W9坑250gGW9 250g gray card with W9PE袋P-BAG PE BAG气泡袋B-BAG BUBBLE BAG自封口袋S-BAG SELF-SEALING BAG珍珠棉袋E-BAG EPE BAG彩盒/用户手册/QIG/保修卡表面处理和装订方式原则上不写入物料描述中如果为了区别物料，可以写在备注项中，简写如下表面处理印光油GLOVAR Gloss Varnishing印哑油MATVAR Matt Varnishing磨光POLISH polish过油磨光VARPOL Varnishing polish过UV UV UV varnish局部UV S-UV Spot UV varnish水性光胶WATLAM water gloss lamination过光胶GLOLAM Gloss lamination过哑胶MATLAM Matte lamination击凸EMB Emblossing烫金GOLD Hot stamping (Gold in color) 烫银SILVER Hot stamping (silver in color)烫哑银MATSIL Matt silver hot stamping装订方式穿线LOOP Looped with string胶装ADHESIVE adhesive softcover骑马钉SADDLE saddle stitch折页FOLD Paper folding风琴折ZIGZAG Zigzag folding单页SPAGE single page单面SSIDE single side对折页fPAGE folio page。
物料描述标准化
物料描述标准化全文共四篇示例，供读者参考第一篇示例：物料描述标准化，即对物料属性、特性、用途等进行统一规范的描述，是现代生产管理中非常重要的一项工作。
在供应链管理、企业资源规划、产品设计等方面，都需要对物料进行清晰、准确的描述，以确保各个环节的顺利进行和信息的有效传递。
物料描述标准化不仅可以提高生产效率，降低成本，还可以提升产品质量和客户满意度，为企业的可持续发展提供有力支持。
一、物料描述标准化的重要性1.提高工作效率物料描述标准化可以让不同部门之间的沟通更加顺畅，避免因为术语的不统一而导致的误解和延误。
在生产计划、采购管理、库存控制等环节，都需要对物料有准确的描述，以便及时地进行相应的操作。
标准化的物料描述可以让员工更加高效地完成工作任务，提高整体生产效率。
2.降低成本统一规范的物料描述可以减少因为信息不准确或不完整而导致的错误和重复工作，从而减少不必要的成本开支。
例如在采购环节，对物料的详细描述可以减少因为选错物料或者采购过多而造成的浪费。
物料描述标准化还可以减少对错发、错装、错运等现象的发生，进一步降低企业的经营成本。
3.提升产品质量标准化的物料描述可以让产品设计人员更清晰地了解所使用的物料的特性和要求，从而设计出更为符合实际需要的产品。
在生产环节，对物料进行准确的描述可以确保工艺流程的顺利进行，避免因此引起的产品质量问题。
通过物料描述标准化，企业可以生产出更加可靠、稳定的产品，提升产品质量和竞争力。
4.提高客户满意度准确的物料描述可以帮助客户更好地了解产品的特点和性能，从而做出更为明智的购买决策。
通过物料描述的标准化，企业可以提供更为准确的产品信息，让客户更满意地使用产品。
一旦出现问题，标准化的物料描述也能够帮助客户更容易地获取相应的支持和服务，提升客户满意度和忠诚度。
1.建立统一的物料编码体系对于不同类型的物料，可以建立不同的编码规则，以区分不同的物料属性。
例如可以通过数字、字母、符号等不同组合的方式，来表示物料的种类、规格、用途等信息。
物料规格描述规范
物料规格描述规范一、目的为避免公司各部门在使用物料时由于名称和SPEC描述的不规范导致的歧义、编码错误、混用、错用等问题，特制定本规范，以使得物料的描述能达到准确、完整、唯一识别的目的。
二、范围：1、本规定适用公司产品上所用到的所有物料。
三、一般要求1、凡是同类物料，其描述的项目、顺序均应一致。
2、原则上，物料名称不能超过6个汉字或16个英文字母。
3、定制物料应能提供图纸及制作工艺要求,检验要点。
4、如果是原厂提供的物料，应在物料SPEC中说明原厂的物料或型号代码。
5、原则上，每种物料都应有中英文名称。
（具体参照《中英文物料名称对照表》）6、型号规格项内容中间用逗号“，”分割；7、型号规格项规范中的括号内项目表示根据具体器件不同选填的项目；8、本规范所用到的一般说明见下：b)c)常见电容耐压系列(V)6.3、10、16、25、50、100、200、400、680、1000。
d)四、规范内容1、电阻类：电阻类应说明类别代码、封装、功率、阻值、精度、温漂。
a)物料名称：中文：贴片电阻、插件电阻、可调电阻（贴片或插件）、热敏电阻、温敏电阻、电位器。
英文：REG SMD、REG DIP、VR等。
b)描述方式：类别代码、封装(仅贴片类填)、功率、阻值、精度、温漂。
；c)其他电阻应在规格描述中说明生产厂家的物料代码，并能提供厂家的SPEC2、电容类：电容类应说明类别代码、厂家型号或代码、封装、耐压、容值、精度、材质。
a)可使用的物料名称为中文：电解电容(默认为插件)，陶瓷电容(默认为插件)，贴片电容、贴片钽电容、贴片铝电解电容；b)规格描述项：依次填入封装、电容值、耐压值、误差、（材质）、（型号）厂家代码等；c)封装项：贴片电容填封装类型，插件电容填外形尺寸；d)其他电容应在规格描述中说明生产厂家的物料代码，并能提供厂家的SPEC3、电感和变压器、互感器类a)物料名称项：电感、磁珠，变压器、电流互感器等；b)规格描述项：依次填入电感型号（对应供应商栏必须注明）、电感值（或磁珠的高频阻抗）、精度、直流阻抗、通过电流，引脚特性（插件）；4、二极管类a ) 物料名称项：二极管、发光二极管、红外二极管b)规格描述项：依次填入功能(TVS管、稳压管、快恢复管)、厂家型号、封装、5、三极管类a ) 物料名称项：三极管、MOS管等6、芯片类d)物料名称项：填入芯片的名称，统一为IC或集成电路；7、插座类a) 物料名称项：插座、插针、跳线座等；b) 规格描述项：型号（对应供应商栏必须注明）、PIN数、间距、颜色、角8、线材类a) 物料名称项：线缆；b)规格描述项：型号（或版本）、（接头型号）、（线型）、（线数），长度、（颜色）、图纸号（见图纸）；9、PCB板类a)物料名称项：填入PCB板名称；9、螺丝、螺母、铜柱类a)物料名称项：螺丝、螺钉、螺母、铜柱；b)规格描述项：国标号、尺寸规格(如PB2.6x8、PM3.0x6等）、表面处理（电10、垫片类a)物料名称项：垫片；b)规格描述项：尺寸规格、表面处理（电镍、电锌、等）、特殊要求（如没有11、塑胶零件类a)物料名称项：具体的物料名称，如上盖、下盖等；12、其他五金件类a)物料名称项：具体的物料名称；13、胶袋类a)物料名称项：填入胶袋名称（如胶袋、气柱袋、珍珠棉袋等）；b)规格描述项：依次填入尺寸（长x宽x厚）、材料（PE、PVC等）；14、贴纸、标签类a)物料名称项：标签、贴纸；15、说明书类a)物料名称项：填入说明书名称；16、纸箱类a)物料名称项：纸箱；b)规格描述项：图纸号、尺寸（长x宽x高）、材质（单坑、双坑等）、特殊要。
物料描述规范全解
一、目的保证公司的物料描述规范，便于物料编码规则的具体实施，保证一个标准的物料描述只有一个对应的物料编码，利于管理物料的接收、检验、储存、请购、盘点、账目、使用及维护等作业。
二、使用范围适用于深圳市吉安达科技有限公司的所有物料描述。
三、物料描述的具体明细规则，服务于其相关文件：《物料编码规则》。
3.1电阻类。
3.2电容类。
3.3电感类。
3.4 熔丝管。
3.5 放电管。
3.6 半导体。
3.7 IC类。
3.8 接插件。
3.9 传感器。
3.10 晶振。
3.11 PCB 。
3.12 五金类。
3.13 塑胶类。
3.14 显示类。
3.15 电子器件。
3.16 辅材类。
3.17 画册、说明书等。
3.18 软件、程序资料。
3.1电阻的描述规范：线性电阻（FixedorLinear）的描述规范；贴片电阻：阻值,精度,额定功率，封装类型如1.2K J 1/2W 1206贴片排阻: 阻值,精度,额定功率，封装类型如1K*6 K 1W 0805碳膜电阻\金属膜电阻：阻值,精度,额定功率，封装类型如0.47R J 1/4W DIP 水泥电阻\线绕电阻：额定功率，阻值,精度, 封装类型如2W 47R J压敏电阻\热敏电阻：VDR封装，电压值\NTC,室温阻值,精度,封装类别电位器：W+电位器材质类别+额定功率，阻值,精度自恢复保险丝：品牌+封装+耐压+最大不工作电流（mA）其他类：3.2电容的描述规范：贴片陶瓷电容：容值,精度,额定电压,封装类型贴片钽电容：容值,精度,额定电压,封装类型贴片薄膜电容：容值,精度,额定电压,封装类型瓷介电容：容值,精度,额定电压,封装类型铝电解电容：容值,精度,额定电压,封装类型钽电解电容：容值,精度,额定电压,封装类型安规电容：容值,精度,额定电压,封装类型返回首页云母电容：容值,精度,额定电压,封装类型独石电容：容值,精度,额定电压,封装类型涤纶电容：容值,精度,额定电压,封装类型其他类：容值,精度,额定电压,封装类型3.3电感的描述规范：普通贴片电感: 电感值,精度,直流电阻,最大工作电流,封装类型贴装功率电感：电感值,精度,直流电阻,最大工作电流,封装脚距贴片铁氧体磁珠：阻抗特性,精度,直流电阻,最大工作电流,封装类型插装电感: 电感值,精度,直流电阻,最大工作电流,封装类别-封装脚距共模电感：电感值,精度,直流电阻,最大工作电流,封装类型变压器：功能类型,封装类别-封装脚信号耦合变压器：功能类型,封装类别-封装脚距滤波器：类型,频响特性,中心频率,带宽,封装类别-封装脚距继电器: 额定电压,动作特征，封装类别-封装脚距棒形电感: 电感值,精度,直流电阻,最大工作电流,封装类型其他类：电感值,精度,直流电阻,最大工作电流,封装类型3.4熔丝管的描述规范：熔丝管：熔丝类型,额定电流,额定电压,熔断电流,封装类别-封装脚距3.5放电管的描述规范：放电管：TSPD,转折电压(Vs),标称浪涌电流,极间电容,封装类型返回首页3.6 半导体的描述规范二极管：D,功能类型,组合形态,最大反向电压,额定电流,封装类型三极管：Q,结类型,最大CE极间电压,最大C极电流,封装类型3.7 IC系列的描述规范IC：产品型号，封装，品牌，备注（是否烧录）3.8接插件的描述规范：接线座：物料名称，产品型号，规格尺寸，材质接线端子：物料名称，产品型号，规格尺寸，材质排线：物料名称，产品型号，规格尺寸，材质连接线：物料名称，产品型号，规格尺寸，材质电源线：DC线,总长度,颜色,线材规格, 插头类型单列直插针：物料名称，产品型号，规格尺寸，材质保险丝座：物料名称，产品型号，规格尺寸，材质接线针：物料名称，产品型号，规格尺寸，材质双列直插针：物料名称，产品型号，规格尺寸，材质其它：物料名称，产品型号，规格尺寸，材质3.9传感器的描述规范：四系传感器：产品型号七系传感器：产品型号返回首页其他系列传感器：产品型号3.10晶振的描述规范：石英晶体：振荡频率,频率稳定度,负载电容,封装类别-封装脚距陶瓷晶体：振荡频率,频率稳定度,负载电容,封装类别-封装脚距3.11 PCB的描述规范：PCB：产品型号，版本3.12 五金类的描述规范：面板: 物料名称，产品型号，材料，后处理，备注底板：物料名称,产品型号,材料,后处理,备注后板：物料名称,产品型号,材料,后处理,备注螺钉：物料名称，零件尺寸，备注螺母：物料名称，零件尺寸，后处理，备注垫片：物料名称，零件尺寸，后处理，备注探头壳体：物料名称，产品型号，材料，后处理，备注电源壳体：物料名称,产品型号,材料,后处理,备注声光报警器壳体：物料名称,产品型号,材料,后处理,备注防爆接线盒：物料名称,产品型号,材料,后处理,备注控制箱：物料名称,产品型号,材料,后处理,备注粉末冶金片：物料名称，零件尺寸，后处理，备注顶丝：物料名称，零件尺寸，后处理，备注返回首页标牌：物料名称，零件尺寸，后处理，备注气室：物料名称，零件尺寸，备注通头：物料名称，零件尺寸，备注堵头：物料名称，零件尺寸，备注鹅颈探杆：物料名称，零件尺寸，备注其他五金：物料名称，零件尺寸，备注3.13塑胶类的描述规范：胶座：型号名称，材质，颜色，备注壳体：型号名称，材质，颜色，备注胶塞：型号名称，材质，颜色，备注窗牌：型号名称，材质，颜色，备注密封圈：型号名称，材质，颜色，备注护线圈：型号名称，材质，颜色，备注面板按键：型号名称，材质，颜色，备注其它：型号名称，材质，颜色，备注3.14显示类的描述规范：液晶屏：名称，材质，规格尺寸数码管：名称，材质，规格尺寸背光片：名称，材质，规格尺寸触摸屏：名称，材质，规格尺寸3.15 电子器件的描述规范：电池类：名称，电压，电流，规格尺寸蜂鸣器：名称，材质，规格尺寸开关：名称，材质，规格尺寸气泵; 名称，材质，规格尺寸电子按键；名称，材质，规格尺寸充电器：物料名称，电源类型，输出电压电流，插头类型其他：名称，材质，规格尺寸3.16辅材料的描述规范：气体：物料名称，浓度，体积液体：物料名称，浓度，体积泡沬：名称，材质，规格尺寸，颜色，破裂强度PE袋：物料名称，规格尺寸，材质，破裂强度，备注纸箱：物料名称，产品型号，外箱外尺寸，外箱材质，破裂强度，备注标签：名称，材质，规格尺寸胶纸类：名称，材质，规格尺寸，颜色其它：物料名称，产品型号，备注（尺寸，颜色，材质等）3.17画册说明书等的描述规范：画册：物料名称，产品型号，版本，材质，备注说明书：物料名称，产品型号，版本，材质，备注保修卡：物料名称，客户，材质，备注(包括:语言,尺寸,版本,其它)返回首页3.18 软件、程序资料。
物料描述规范
物料描述规范总体规格描述中要含下列内容及顺序：另外如物料无法有描述来全部或精准描述其特性时须由开发部出相应物料的样品技术要求文件，如外形尺寸不规格的散热器，外壳，变压器等。
1.类别如IC ,MOSFET, RES, DIODE, CAP等；2.封装如贴片SMD 0805，插件THD SOP-8,TO-220F;3.型号标识MARKIC IW16924.规格如电压，电流，阻值，容量，感量，误差，外型尺寸，功率，材质等；5.包装类型如散装BULK，编带TAPE,编盘REEL,管装TUBE;真空包装vacuum-packed；具体分类说明：1.贴片电阻描述：名称+阻值+误差+功率封装+包装；RES SMD1206 1.2M(125) 1/4W +/-5% REEL;2.插件电阻描述：名称+材质+阻值+误差+功率+形状+包装；RES Carbon Film 1R +/-5% 2W AXIAL TAPE;3.贴片MLC电容描述：名称+材质+容值+电压+误差+封装+包装；CAP CER SMD 0805 68PF +/-5% 50V NPO REEL;4.铝电解电容：名称+容值+误差+纹波电流+耐温+是否高频低阻+寿命时间+尺寸+包装；CAP AEL 4.7UF +/-20%5.0*12*20 50V 105℃100MAripple Cur. Lower ESR 2000Hrs TAPE;5.插件无极性电容：材质+容值+误差+耐温+耐压+尺寸+包装；CAP Ceramic 1000PF(102) 1KV 85℃X7R 9.8*5*11.3MM跨脚宽度>6.4MM TAPE;6.电感料描述：感量+材质+误差+尺寸（封装/功率）+包装；IND THD铁氧体8*10 1.6MH+/-10% BULK;IND THD 绕线电感1MH+/-10% 1W TAPE;7.二极管描述：型号名称+参数（电压、电流）+尺寸（封装）+包装；DIODE THD HER203 2A/200V,D0-15 TAPE;DIODE SMD IN4148 100MA/75V REEL;8.IC类描述：型号+性能规格+封装+品牌+备注（是否烧录）包装；IC TL431 Vref=2.5V +/-0.5%,TO-92 UTC TAPE.IC IW1692 SOT-23-6 ,IWATT TUBE;9.晶体管描述：型号+耐压+ICE电流+放大倍数+(品牌)）+封装+包装；Transistor NPN THD 13003 800MA/500V Hfe>30, T0-126（ST）BULK; Transistor PNP SMD MMBT3904 40V 200mA SOT-23 REEL;10.MOS管描述：型号名称+耐压+结温+封装+品牌+包装；MOSFET THD N-CH 2A 600V TO-251 155℃ST TUBE11.指示灯描述：名称+颜色+耐压特性+封装尺寸+包装；LED THD ￠3MM，绿光，30V BULK;12.PCB板描述：型号名称+材质+厚度+铜泊厚度+防火等级+版本+包装；PCB FR4 1.0t 1oz Double-sided 78.6*44mm 铜箔半盎司94V0, vacuum-packed KS-Y28050-B2 REV1.0；13.保险丝描述：型号+材质（如玻璃，陶瓷）++快/慢断+电压、电流+尺寸+安规（UL/VDE等）+包装；FUSE T2A 250V GLASS ∮3.6*10mm UL BULK;14.变压器：型号+感量+漏感+误差+包装；Transformer THD L=1620uH±4% RM8 KS-Y40035-L2-T-REV1.0;15.跳线描述：材质+尺寸，直径+包装；JUMP 铜￠0.8MM 5CM BULK;16.螺丝描述：名称+规格尺寸+表面处理++包装；SCREW ￠3MM 长20MM 十字型自功螺丝镀彩锌BULK;17.接插件描述：名称+规格尺寸+材质+防火等级+包装；SOCKET 5PIN PIN间距2MM PC 94V0 BULK;18.振荡器描述：名称型号+材质+频率+误差+负载电容+封装+包装；OSCILLATOR CRYSTAL 27MHZ +/-10PPM 10NF 20*8*10 TUBE;19.塑胶、料描述：型号名称+材质+颜色+丝印等备注+包装；胶壳ABS+PC（GE料）黑色94V0 喷纱，最好用技术要求文件说明；20.线材描述：型号名称+规格+牲性要求（材质+股数+安规与否）+包装；Line AC INPUT L=43mm +/-2mm White UL1332 #22, 最好用技术要求文件说明；21.铜线描述：名称+直径+耐温等级+颜色+包装；漆包线￠1.0MM 155℃漆黑色REEL;22.套管描述：规格名称+尺寸+材质+颜色+耐温要求+安规+包装；TEFLON25#销银特多龙￠3MM 15*4mm 200℃REEL;23.磁芯描述：名称+材质+规格尺寸+AL值+包装；PQ3235 PC40 32*35MM AL=2000LP/N*2 BULK;以下项物料最好以技术文件要求说明：24.胶芯骨架描述：名称+材质+尺寸+包装；25.胶带描述：名称+材质+规格尺寸+颜色+安规等级+包装；26.标贴描述：型号名称+规格尺寸+材质+安规+包装；27.彩盒彩卡、包装箱、说明书描述：型号名称+规格尺寸+材质+包装；28.泡沫吸塑描述：名称+材质+规格尺寸+颜色+安规等级+包装；29.贴纸胶袋描述：名称+材质+规格尺寸+包装；30.五金类描述：名称+材质+规格尺寸+包装；。
物料描述规则.doc
文件编号：WJ2011110401B
RIGOL
物料描述规则（修订版） 制定日期：2020-1-3 12 时 15 分 2011-11-04
版本：02
页码：1 ，为了保证物料主数据进入系统管理达到数据准
确性、唯一性，有效性，同时规范标准化管理，并且保证公司的ERP系统正常运行，特指定本物料描 述规则。
RIGOL
物料描述规则（修订版）
文件编号：WJ2011110401B 制定日期：2020-1-3 12 时 15 分 2011-11-04
版本：02
页码：2 -40
四、物料描述规则一览表
目录
1. 电阻/普通电阻 ......................................................................................................................................................... 6 2. 电阻/电阻网络 ......................................................................................................................
物料描述规范
物料描述规范SAP主数据物料描述命名规则1、⽬的：因物料的种类较多，不同种类物料之间因描述参数不同存在着较⼤的命名差别。
为满⾜SAP系统集成管理的要求，必须在“品名_规格_特殊备注”原则的基础上把主要物料按种类做更细化的规范。
2、适⽤范围：适⽤于公司所有物料类型为成品和半成品以外的物料。
3、描述命名规则：3.1、描述⽅式：A_B_C(A)——品名(B)——规格(C)——特殊备注（如售后物料，写售后）3.2、说明：①(A)——品名：直接采⽤物料类别作为名称。
②(B)——规格：由多种参数按先后顺序组成（参数如：客户或品牌号、型号规格、尺⼨规格、容量、厚或溥电、⾯底壳、⽅向、⾓度、线长、线台、线号、浸锡长度等）。
③(C)——特殊备注：由个别特殊说明性参数按先后顺序组成。
（参数如：材质、颜⾊、产地等）④描述的总长度要在40个字节以内。
（含中间的空格在内）⑤A B C三部分之间必须⽤下划线隔开。
录⼊描述时必须顶格输⼊，描述中如有必须以空格将两参数隔开时最多只可空⼀格。
⑥描述中的尺⼨单位如果不注明，默认为“mm”。
⑦“描述规则”中各参数的先后顺序不能颠倒。
特殊情况下如果个别物料的个别参数确实没有可以忽略掉，直接填写下⼀参数。
例：商标管的描述规则为“商标管_客户或品牌号+规格(型号+容量)_特殊备注”，如⽆法提供“容量”参数可以写为“商标管_客户或品牌号+规格(型号)_特殊备注”⑧描述中的规格书写要标准、严密，参考使⽤其图纸或标准⽂件中的个别关键参数来表⽰（纸箱_130*120*134_10722⽆底A9A）。
避免使⽤较含糊的表达⽅式（如：纸箱_E-06包装材料5、隔板_E-06(7)、端⼦板B、镍带_E-07-P01-(3)）。
4、各种主要物料的描述规则注：1、此规则明细只列出了主要材料，其它未列举出的成品半成品以外的材料类别只要在遵守“品名_规格_特殊备注”⼤的原则的基础上进⾏编写即可。
2、此标准⾃⽂控受控之⽇起开始⽣效。
BOM物料规格描述规范
版次：
文件名：
BOM物料规格描述规范
生效日期：
编制
部门负责人审核
分管领导审核
1、目的
规范智能机器人事业部所用物料的BOM表操作及物料描述，便于研发、采购、生产、销售等各个环节的交流沟通和管理，在参考相应标准的基础上，结合本公司的实际情况，特制定本规范。
2、适用范围
适用于智能机器人事业部产品上的所用到的所有物料、半成品和成品的规格描述。
马达类
零部件名称
马达
规格型号描述
零部件名称/项目号/供应商名称/型号/电性参数/尺寸描述
电池类-电池组、纽扣电池
零部件名称
电池
规格型号描述
零部件名称/项目号/供应商名称/型号/电压/容量//电池尺寸/输出方式
充电器类
零部件名称
充电器
规格型号描述
零部件名称/项目号/供应商名称/型号/输出电压/输出电流/输出方式
磁珠类
零部件名称
磁珠
规格型号描述
零部件名称/供应商名称/型号/封装大小/阻抗特性
范例
贴片磁珠/供应商名称/BLM15PD121SN1/0603
变压器类-功率变压器网络变压器
零部件名称
变压器
规格型号描述
零部件名称/项目号/供应商名称/型号/尺寸
IC类-MCU DCDC PMU AP等
零部件名称
IC
规格型号描述
5.1电子料
PCBA类
零部件名称
控制板
规格型号描述
零部件名称/项目号/供应商名称/型号/版本
范例
控制板/R01/城市漫步/STM32/A0
舵机
零部件名称
舵机
规格型号描述
物料规范书
物料规范书1. 引言本物料规范书旨在提供对所需物料的详细说明和规范。
它为供应商和相关方提供统一标准，以确保物料的质量和性能达到预期要求。
2. 适用范围本物料规范书适用于所有供应商和相关方，涉及的物料包括但不限于以下内容：- 原材料及组成说明- 外观要求- 尺寸和重量- 功能要求- 包装要求3. 物料规范3.1 原材料及组成说明- 确保所提供的原材料符合相关法律法规的要求，并提供相应的证明文件。
- 提供原材料的详细组成说明，包括含量比例和特殊成分。
- 若涉及特殊原材料，需提供其安全性和可持续性的证据。
3.2 外观要求- 描述物料的外观要求，如颜色、纹理、光泽等。
- 提供视觉示例或标准样品，以便评估外观符合性。
3.3 尺寸和重量- 指定物料的尺寸范围和容差要求。
- 明确物料的重量范围和精确重量要求。
3.4 功能要求- 描述物料的功能要求和性能指标。
- 若有特殊测试要求或认证要求，需提供相关的测试方法和结果。
3.5 包装要求- 规定物料的包装要求，如包装材料、包装方式和标识要求。
- 考虑物料的安全性、易损性和运输的可行性。
4. 质量控制供应商应确保物料符合本物料规范书的要求，并执行适当的质量控制措施。
相关方有权对物料进行质量检验和测试，并要求供应商提供相应的合格证明与报告。
5. 变更管理任何对本物料规范书的变更需以书面形式提交，并经供应商和相关方的共同讨论和批准。
所有变更应确保不会对物料的质量和性能产生负面影响。
6. 结论本物料规范书为供应商和相关方提供了在物料采购和使用过程中的指导，以确保物料的质量和性能达到预期要求。
供应商应严格按照本规范书的要求执行，相关方有权进行质量监督和检验，确保物料的合规性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
SAP主数据物料描述命名规则
1、目的：
因物料的种类较多，不同种类物料之间因描述参数不同存在着较大的命名差别。
为满足SAP系统集成管理的要求，必须在“品名_规格_特殊备注”原则的基础上把主要物料按种类做更细化的规范。
2、适用范围：
适用于公司所有物料类型为成品和半成品以外的物料。
3、描述命名规则：
3.1、描述方式：A_B_C
(A)——品名
(B)——规格
(C)——特殊备注（如售后物料，写售后）
3.2、说明：
① (A)——品名：直接采用物料类别作为名称。
② (B)——规格：由多种参数按先后顺序组成（参数如：客户或品牌号、型号规格、尺寸规格、容量、厚或溥电、面底壳、方向、角度、线长、线台、线号、浸锡长度等）。
③ (C)——特殊备注：由个别特殊说明性参数按先后顺序组成。
（参数如：材质、颜色、产地等）
④描述的总长度要在40个字节以内。
（含中间的空格在内）
⑤ A B C三部分之间必须用下划线隔开。
录入描述时必须顶格输入，描述中如有必须以空格将两参数隔开时最多只可空一格。
⑥描述中的尺寸单位如果不注明，默认为“mm”。
⑦“描述规则”中各参数的先后顺序不能颠倒。
特殊情况下如果个别物料的个别参数确实没有可以忽略掉，直接填写下一参数。
例：商标管的描述规则为“商标管_客户或品牌号+规格(型号+容量)_特殊备注”，如无法提供“容量”参数可以写为“商标管_客户或品牌号+规格(型号)_特殊备注”
⑧描述中的规格书写要标准、严密，参考使用其图纸或标准文件中的个别关键参数来表示（纸箱_130*120*134_10722无底 A9A）。
避免使用较含糊的表达方式（如：纸箱_E-06包装材料5、隔板_E-06(7)、端子板B、镍带_E-07-P01-(3)）。
4、各种主要物料的描述规则
注：1、此规则明细只列出了主要材料，其它未列举出的成品半成品以外的材料类别只要在遵守“品名_规格_特殊备注”大的原则的基础上进行编写即可。
2、此标准自文控受控之日起开始生效。
（注：可编辑下载，若有不当之处，请指正，谢谢!）。
