浅谈小型断路器分断试验
小型断路器分断试验众所周知-----小型断路器通断试验对于DZ47-63 C32以上的规格，做运行分断6000A 时，其产品合格率是很低的；客观上讲试验条件是相当严酷的。
从试验的结果来看主要有以下现象：1.动触头熔断2.动静触头熔焊在一起3.导弧片熔断4.灭弧罩背后击穿5.双金熔断6.操作机构熔接。
在试验波形图上的数据来看主要是：1.峰值电流过大，一般超出4000A2. 燃弧时间过长，一般超过5 ms 所以，要提高产品的合格率就要解决峰值电流过大和燃弧时间过长的问题。
要解决峰值电流过大的方案：1.提高脱扣反应速度（降低脱扣力）我们在试验中得出：脱扣力为0.4~0.55 N ，触头压力在4.5~5.5 N时比较理想（ C 40 ）要解决燃弧时间过长是比较复杂的：第一要作到如何避免产生过大的电弧第二如何让产生的电弧顺利的进入灭弧室第三选用品质优良的灭弧罩以达到良好的灭弧效果。
经大量的试验对比，我们发现提高通断试验的合格率与常规的动作特性试验合格率存在着一定的矛盾。
要找出这两者之间的平衡点是很关键的。
我们得出当----- 1.限制峰值电流在 3000 A 以下 2. 控制燃弧时间在3ms 以内产品合格的成功率最高。
目前我们最困难的是没有“超高速的摄像设备”无法试验比对找出理想的“引弧” “吸弧”“吹弧”“灭弧”设计工艺和机构；DZ47-63 C63产品经过我们不断改进内部结构，C63产品可以做到运行分断6000A，我们把峰值电流控制在4500 A 以下 ,燃弧时间在3ms-7ms之间，焦耳积分在68000A²S以下。
所以根据我们目前掌握的试验工艺数据来看，C63也只能做到合格率80 %左右。
真诚希望有这方面的专家来指点我们！！“PTC低压断路器限流技术”的研究1 引言传统的低压断路器，当触头分开后，通过熄灭分断过程产生的电弧来分断故障电流，所以分断过程中100％的能量由分断电弧消耗，这种方法影响了断路器分断能力的提高。

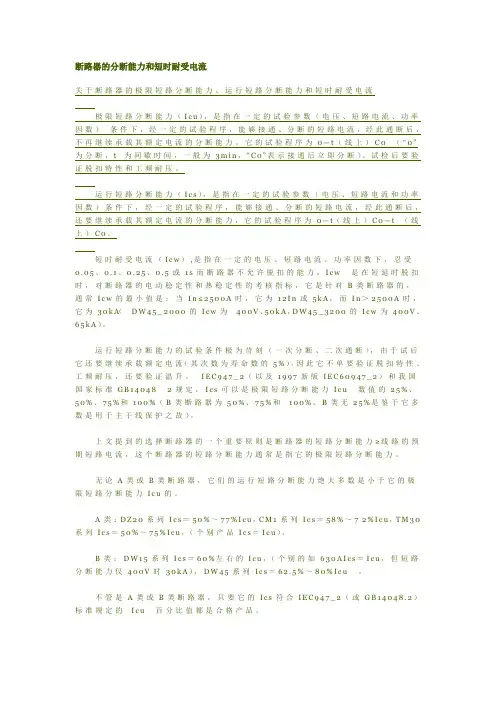

断路器的分断能力和短时耐受电流
断路器的分断能力和短时耐受电流短时耐受电流（I c w）,是指在一定的电压、短路电流、功率因数下，忍受0.05、0.1、0.25、0.5或1s而断路器不允许脱扣的能力，I c w是在短延时脱扣时，对断路器的电动稳定性和热稳定性的考核指标，它是针对B类断路器的，通常I c w的最小值是：当I n≤2500A时，它为12I n或5k A，而I n＞2500A时，它为30k A（D W45_2000的I c w为400V、50k A，D W45_3200的I c w为400V、65k A）。
运行短路分断能力的试验条件极为苛刻（一次分断、二次通断），由于试后它还要继续承载额定电流（其次数为寿命数的5%），因此它不单要验证脱扣特性、工频耐压，还要验证温升。
I E C947_2（以及1997新版I E C60947_2）和我国国家标准G B140482规定，I c s可以是极限短路分断能力I c u数值的25%、50%、75%和100%（B类断路器为50%、75%和100%，B类无25%是鉴于它多数是用于主干线保护之故）。
上文提到的选择断路器的一个重要原则是断路器的短路分断能力≥线路的预期短路电流，这个断路器的短路分断能力通常是指它的极限短路分断能力。
无论A类或B类断路器，它们的运行短路分断能力绝大多数是小于它的极限短路分断能力I c u的。
A类：D Z20系列I c s＝50%～77%I c u，C M1系列I c s＝58%～7 2%I c u，T M30系列I c s＝50%～75%I c u，（个别产品I c s＝I c u）。
B类：D W15系列I c s＝60%左右的I c u，（个别的如630A I c s＝I c u，但短路分断能力仅400V时30k A），D W45系列I c s＝62.5%～80%I c u。
不管是A类或B类断路器，只要它的I c s符合I E C947_2（或G B14048.2）标准规定的I c u百分比值都是合格产品。
断路器分断能力
分断能力严格地说是短路电流的接通与分断能力的试验。
断路器的额定短路分断能力是断路器主要技术指标和其代表的技术水平（含量）。
断路器的额定短路分断能力分极限短路分断能力（Icu）和运行短路分断能力（Ics）。
1、额定极限短路分断能力Icu：是指规定的条件下（电压、电流、功率因数等）的短路分断能力。
试验程序为：O（分断）—t（冷却停顿时间不短于3分钟）——CO（接通分断）。
按规定程序动作之后，不考虑断路器继续承载它的额定电流。
分断试验结束后，还应验证2倍绝缘电压条件下的工频耐压和过载脱扣性能。
2、额定运行短路分断能力Ics：是指规定的条件下按O—t—CO—t—CO程序试验，试验后须考虑断路器继续承载它的额定电流。
分断试验结束后，除验证上述的工频耐压和过载脱扣性能外还应验证触头温升。
3、短时耐受电流Icw：按规定的试验程序所规定的条件，要求断路器能够无损地承载的短时耐受电流值。
在一定的电压、短路电流、功率因数下，忍受0.05、0.1、0.25、0.5、1或3s而断路器无任何损伤的能力，它是对断路器的电动稳定性和热稳定性的考核指标。
由于Ics试验要比Icu严酷，为此标准规定Ics的值可以为Icu的25%、50%、75%、100%（但B类断路器具有“三段”保护功能的无25%规格）。
目前塑壳式或万能式断路器大致采用75%Icu，少数技术含量高的产品Ics=Icu，（如本厂生产的CW2系列以及CM2、CM2Z和CM1L中部分规格）。
根据断路器的额定短路分断能力应大于或等于线路的预期短路电流原则，在选择产品时应该根据Icu还是Ics目前有分岐，有的认为选Ics保险系数大，应以Ics为准。
但为了保证线路在发生短路时既能可靠分断又比较经济合理应选择以Icu为准。
通常说的短路分断能力是指短路电流的对称分量有效值，而短路接通能力是指短路电流峰值。
峰值电流等于电流的有效值乘以峰值系数2Kch，其中Kch为冲击系数。
另外峰值电流与相应的功率因数cosϕ有关。
浅析断路器的极限短路分断能力

摘要：选择不同类型短路分断能力的断路器来适应不同的线路预期短路电流（当I在相同的情况时）的需要断路器的选用原则是：断路器的短路分断能力≥线路的预期短路电流。
关键词：断路器要点配电线路1、不同的负载应选用不同类型的断路器最常见的负载有配电线路、电动机和家用与类似家用（照明、家用电器等）三大类。
以此相对应的便有配电保护型、电动机保护型和家用及类似家用保护型的断路器。
这三类断路器的保护性质和保护特性是不相同的。
对配电型断路器而言，它有A类和B类之分：A类为非选择型，B类为选择型。
所谓选择型是指断路器具有过载长延时、短路短延时和短路瞬时的三段保护特性。
万能式（又称框架式）断路器中的DW15系列、DW17（ME）系列、AH系列和DW40、DW45系列中大部分是B型，而DZ5、DZ15、DZ20、TO、TG、CM1、TM30及HSM1等系列和万能式DW15、DW17的某些规格因仅有过载长延时、短路瞬时的二段保护，它们是属于非选择型的A类断路器。
选择性保护。
当F点短路时，只有靠近F点的QF2断路器动作，而上方位的QF1断路器不动作，这就是选择性保护（由于QF1不动作，就使未发生故障的QF3、QF4支路保持供电）。
如果QF2和QF1都是A类断路器，则F点发生短路，短路电流值达一定值时，QF1、QF2同时动作，QF1断路器回路及其下的支路全部停电，就不是选择性保护了。
能够实现选择性保护的原因是，QF1为B类断路器，它具有短路短延时性能，当F点短路时，短路电流流过QF2支路，也流过QF1回路，QF2的瞬时动作脱扣器动作（通常它的全分断时间不大于0.02s），因QF1的短延时，QF1在0.02s内不会动作（它的短延时≥0.1s或0.2、0.3、0.4s）。
在QF2动作切断故障线路时，整个系统就恢复了正常。
可见，如果要达到选择性保护的要求，上一级的断路器应选用具有三段保护的B 型断路器。
对于直接保护电动机的电动机保护型断路器，它只要有过载长延时和短路瞬时的二段保护性能就够了，也就是说它可选择A类断路器（包括塑壳式和万能式），DZ5、DZ15、TO、TG、GM1、TM30、HSM1及DW15等系列除有配电保护的性能外，它们的630A及以下规格均有保护电动机的功能。
断路器极限短路分断能力说明
断路器的极限短路分断能力和运行短路分断能力国际电工委员会的IEC947-2和我国等效采用IEC的GB4048.2《低压开关设备和控制设备 低压断路器》标准，对断路器极限短路分断能力和运行短路分断能力作了如下的定义：1、断路器的额定极限短路分断能力(Icu)：按规定的试验程序所规定的条件，不包括断路器继续承载其额定电流能力的分断能力；2、断路器的额定运行短路分断能力(Ics)：按规定的试验程序所规定的条件，包括断路器继续承载其额定电流能力的分断能力。
3、极限短路分断能力Icu的试验程序为otco。
其具体试验是：把线路的电流调整到预期的短路电流值(例如380V，50KA)，而试验按钮未合，被试断路器处于合闸位置，按下试验按钮，断路器通过50KA短路电流，断路器立即开断(OPEN简称O)并熄灭电弧，断路器应完好，且能再合闸。
t为间歇时间(休息时间)，一般为3min，此时线路处于热备状态，断路器再进行一次接通(CLOSE简称C)和紧接着的开断(O)(接通试验是考核断路器在峰值电流下的电动和热稳定性和动、静触头因弹跳的磨损)。
此程序即为CO。
断路器能完全分断，熄灭电弧，并无超妯规定的损伤，就认定它的极限分断能力试验成功；4、断路器的运行短路分断能力(Icu)的试验程序为otco t co，它比Icu的试验程序多了一次co。
经过试验，断路器能完全分断、熄灭电弧，并无超出规定的损伤，就认定它的额定进行短路分断能力试验通过。
Icu和Ics短路分断试验后，还要进行耐压、保护特性复校等试验。
由于运行短路分断后，还要承载额定电流，所以Ics短路试验后还需增加一项温升的复测试验。
5、Icu和Ics短路或实际考核的条件不同，后者比前者更严格、更困难，因此IEC947-2和GB14048.2确定Icu有四个或三个值，分别是25%、50%、75%和100%Icu(对A类断路器即塑壳式)或50%、75%、100%Icu(对B类断路器，即万能式或称框架式)。
