八字墙墙身的计算公式

八字墙墙身的计算公式

涵洞与路线右交角为120°(α=90°-120°=-30°)，路基边坡m0=1.5(即1:1.5)，冀墙正截面背侧坡比n0=4(即4:1)，正截面顶宽c0=40cm，洞口截面高H=479cm，冀尾截面高h=70cm，正侧面线转到

涵洞轴线转角β=-20°(绕O点逆时针取负)，涵洞轴线流水坡度i=2%。相关计算如下：

1.墙身计算考虑流水坡度i合成:m=m0/(1±m0i/cosα)，在上游取正,在下游取负,

m=1.5/(1+1.5*2%/cos30°)=1.4498；

2.涵洞轴线冀长:L=(H-h)m/cosα=(4.79-0.7)*1.4498/cos30°=6.847m；

3.洞口截面墙顶宽：c= c0/cos(β-α)=0.40/cos(-20°+30°)=0.406m；

4.洞口截面墙背侧坡比: n=[n0+signβsin(β-α)/m]cos(β-α)，sign为取符号

函数signβ=sign(-20°)=-1,n=[4-sin(-20°+30°)/1.4498]cos(-20°+30°)=3.8213

忽略流水坡度i影响, n’=[4-sin(-20°+30°)/1.5]cos(-20°+30°)=3.8252

5.洞口截面底宽:a=c+H/n=0.406+4.79/3.8213=1.660m，（n’→1.658m）；

6.冀尾截面底宽:b=c+h/n=0.406+0.70/3.8213=0.589m，（n’→0.588m）；

7.墙身体积计算(任取与洞口截面平行的一超薄dz段分析，如立面图阴影部分),其体积为: dV≈[(c+x) y /2]dz，其中x=c+y/n，dz =mdy代入得：

dV≈ [y2/2/n+ cy]mdy,对y从h～H积分并整理得:V=0.5[(H3-h3)/3/n+c(H2-h2)]m

V=0.5*[(4.793-0.73)/3/3.8213+0.406*(4.792-0.72)]*1.4498

=13.536m3 （n’→V=13.529m3）

令(H-h)m=Lcosα代入得:V=0.5[(H2+Hh+h2)/3/n+c(H+h)]Lcosα

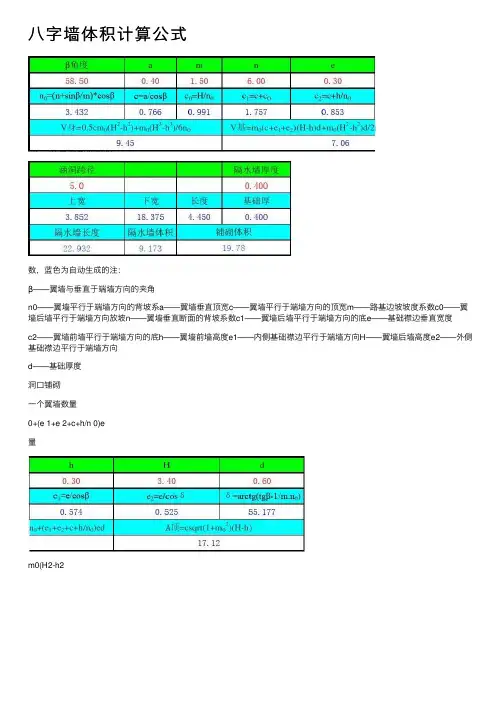

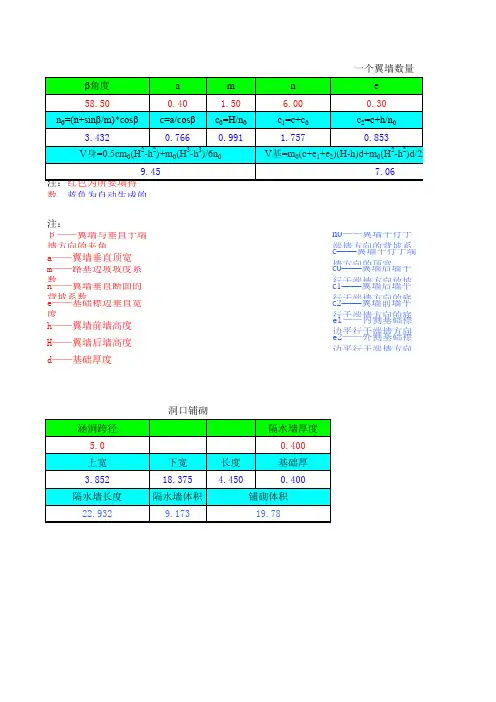

八字墙墙身计算公式

设八字墙顺水流长度为L，两个截面积为a和b(即靠洞口的截面和离洞口最远的截面，这两个截面都是梯形，内坡是0，外坡是3：1），体积=（a+b)*L/2（一边八字）
