麦克维尔空调故障代码速查
麦克维尔中央空调故障代码
精品文档麦克维尔中央空调出现低压报警、高压报警、开不了机、不制冷等故障时，部分故障系统会显示出故障代码，只要我们根据故障代码显示部位进行维修，简单的故障问题自己也能解决了，障代码故障说明J JE0 ------ 系统故障E1 ------ > TH1开路/短路、排气E2 ------ > TH2开路/短路E3 ------ > TH3开路/短路E4 ------ > TH4开路/短路E5 ------ > TH5开路/短路E6 ------ > TH6开路/短路E7 ------ > TH7开路/短路E8 ------ > TH8开路/短路E9 ------ > TH9开路/短路EA ------ > TH10开路/短路EB ------ > TH11开路/短路EC ------ > TH12开路/短路EF ------ 紧急运转F0 ------ 外机存贮器故障F1 ------ 内机进盘传感器故障F2 ------ 内机中盘传感器故障F3 ------ 内机出盘传感器故障F4 ------ 内机回风传感器故障F5 ------ 内机出风传感器故障F6 ------ 内机与线控器通讯故障F7 ------ 环温超出运行允许范围F8 ------ 四通阀故障F9 ------ 制冷剂泄露FA ------ 线控器存贮器故障FB ------ 内机水泵故障FC ------ 内外机通讯故障FE ------ 主从机通讯故障H0 ------ 数码过载H1 ------ 定速 1过载H2 ------ 定速 2过载H3 ------ 定速 3过载H4 ------ 高压过高H5 ------ 高压传感器故障精品文档对于从机而言，使用下面的故障代码故障代码故障说明J J10 ----- 系统故障11 ----- > TH1开路/短路、从机排气12 ----- > TH2开路/短路（从机1#）13 ----- > TH3开路/短路（从机1#）14 ----- > TH4开路/短路（从机 2#）15 ----- > TH5开路/短路（从机 2#）16 ----- > TH6开路/短路（从机 3#）17 ----- > TH7开路/短路（从机 3#）18 ----- > TH8开路/短路（从机）19 ----- > TH9开路/短路（从机）1A ------ > TH10开路/短路（从机）1B ------ > TH11开路/短路（从机）1C ------ > TH12开路/短路（从机）1F ------ 紧急运转20 ----- 外机存贮器故障27 ----- 环温超出运行允许范围28 ----- 四通阀故障29 ----- 制冷剂泄露30 ----- 数码过载31 ----- 定速 1过载32 ----- 定速 2过载33 ----- 定速 3过载34 ----- 高压过高35 ----- 高压传感器故障36 ----- 排气温度过高40 ----- 过热度太小保护41 ----- 低压过低42 ----- 低压传感器故障备注：TH1排气温度传感器，TH2 1#进盘温度传感器，TH3 1#中盘温度传感器，TH4 2#进盘温度传感器，TH5 2#中盘温度传感器，TH6 3#进盘温度传感器，TH7 3#中盘温度传感器，TH8环境温度传感器，TH9总出盘温度传感器，TH10过冷出口温度传感器，TH11过冷回气温度传感器，TH12回气温度传感器。
麦克维尔中央空调代码大全
麦克维尔中央空调代码1．麦克维尔中央空调代码1 E0 室外机DLT排气温度感温器故障2 E1 室外机OD环境温度感温器故障3 E2 室外机RTN回气温度感温器故障4 E3 压缩机底部温度感温器故障5 E4 室外机Inlet温度感温器故障6 E5 室外机Midlet温度感温器故障7 E6 室外机Outlet温度感温器故障8 E7 室外机DLT排气温度过高9 E8 系统故障10 EE 模式冲突11 E9 室内机水泵故障12 F1 室内环境温度感温器故障2．麦克维尔空调APM01C型故障代码3．麦克维尔MDS数码变容量多联机故障代码B 室内机4．麦克维尔MDS数码变容量多联机故障代码A 室外机5．麦克维尔空调APM01C型控制器C3B灯板故障显示6．麦克维尔MAC风冷模块水冷机组维修代码B 双压机7．麦克维尔空调MAC风冷模块水冷机组维修代码（三）8．麦克维尔空调MWCP水冷柜式机组维修代码B9．麦克维尔空调MWCP水冷柜式机组维修代码A麦克维尔中央空调排气压力高故障分析与排除故障现象：中央空调压缩机排气压力过高。
1）原因分析：中央空调系统制冷剂过多。
排除方法：取出多余的制冷剂。
2）原因分析：中央空调系统内有不凝性气体。
排除方法：排除中央空调系统中不凝性气体。
3）原因分析：中央空调换热效果差。
排除方法：清洗中央空调换热器。
4）原因分析：中央空调四通阀失灵。
排除方法：更换中央空调四通阀。
5）原因分析：中央空调室外风机风量不足。
排除方法：寻找中央空调小风量原因。
6）原因分析：中央空调过长的除霜周期。
排除方法：更改中央空调程序。
7）原因分析：中央空调风机电动机烧坏。
排除方法：更换中央空调风机电动机。
8）原因分析：中央空调热负荷过大。
排除方法：调整中央空调热负荷。
9）原因分析：中央空调膨胀阀开度过大。
排除方法：调节中央空调膨胀阀开度。
10）原因分析：中央空调系统内有不凝性气体。
排除方法：排除中央空调不凝性气体。
麦克维尔中央空调故障代码
麦克维尔中央空调故障代码麦克维尔中央空调故障代码G9 Z' M' {1 m k1 v9 c: j- pjtMWCP1.0) Z$ W( I. n- ?9 A. o+ n: l故障代码（新款1.0）MWCP 老款( F7 @; ~ r% i& o1 _+ x序号输入端口故障描述代码故障处理序号代码故障描述故障处理: W# M! y1 q2 y7 H1 p' q/ p1 LP1 压缩机1低压L1 压缩机1停 1 E9 流量不足系统停机! {2 ?/ c, f: D8 u2 HP1 压缩机1高压H1 压缩机1停2 E8 水泵过载系统停机& A+ j6 @, J% Z9 P/ I3 LP2 压缩机2低压L2 压缩机2停3 E7 风机过载系统停机$ l* E* G: p6 z4 HP2 压缩机2高压H2 压缩机2停 4 E6 压缩机3过载压缩机3停9 Q& x7 W0 Q. Q( b* Z8 h5 LP3 压缩机3低压L3 压缩机3停 5 E5 压缩机2过载压缩机2停7 ^! [2 p. F, E. G6 HP3 压缩机3高压H3 压缩机3停6 E4 压缩机1过载压缩机1停$ m1 `) g3 k: ?* J8 i7 A* ^3 H6 S7 LP4 压缩机4低压L4 压缩机4停7 E3 压缩机3高/低压压缩机3停4 G$ Q$ o: W! L; P8 w4 J3 U) E8 HP4 压缩机4高压H4 压缩机4停8 E2 压缩机2高/低压压缩机2停& h; n @4 g# o- c9 OV-COMP1 压缩机1过载H5 压缩机1停9 E1 压缩机1高/低压压缩机1停1 ~; j$ L5 e1 j, N) q6 E10 OV-COMP2 压缩机2过载H6 压缩机2停10 E0 感温头短/开路停机、关电加热2 }* c1 Y" r4 }: T( U) d( C5 e9 r% U11 OV-COMP3 压缩机3过载H7 压缩机3停m/ D t/ v8 w1 @6 ]/ o; ~' I5 a12 OV-COMP4 压缩机4过载H8 压缩机4停MWCP1.0新款机型设置( M7 S: o* d7 v j13 OV-FAN 风机过载H0 系统停机机型KEY1.2 KEY1.30 J$ V2 M2 X1 e: [/ G14 OV-PUMP 水泵过载E7 系统停机单冷ON ON5 p; @8 ^" q0 T15 FLOW 水流不足L8 系统停机单冷+电加热ON OFF1 V/ s' g f" R$ o) [0 M0 g2 _16 E-PECT 电加热过载H9 电加热停冷暖OFF 0N% j* c6 p+ S5 B$ c& p' [17 TH1 回风感温头E0 系统停机冷暖+电加热OFF OFF; M4 a l7 ]4 t% \18 TH2 出水感温头E5 系统停机* N1 A5 t0 H" H, y0 P( ~6 G( ]: ?# _19 TH3 盘管1感温头E1 压缩机1停* M/ V/ P# N0 U20 TH4 盘管2感温头E2 压缩机2停3 {7 Y* R: t5 x# i2 C21 TH5 盘管3感温头E3 压缩机3停0 n* \0 [" P/ U. E' y) f' k22 TH6 盘管4感温头E4 $ u7 n" K& F( G& ]0 }* s4 c4 C23 出水温度过高E6 系统停机: L' o/ ~6 z; q2 B; L) k8 X! C9 {24 出水温度过低L9 系统停机* l) [' P9 s" `# }* C25 无反馈信号L0 系统停机0 s: |: d+ _2 j. E26 通讯故障E9 + w4 E3 P& O/ p7 L4 P$ O27 存储器故障E8+ o# s8 ^' p. mMAC故障代码（两位数码）6 H4 @6 r% l2 `故障显示系统4室内盘管温度头短路系统1室内盘管温度头断路系统2室内盘管温度头断路系统3室内盘管温度头断路系统4室内盘管温度头断路系统1室外盘管温度头短路系统2室外盘管温度头短路系统3室外盘管温度头短路系统4室外盘管温度头短路系统1室外盘管温度头断路系统2室外盘管温度头断路系统3室外盘管温度头断路系统4室外盘管温度头断路系统1室内盘管结冰系统2室内盘管结冰系统3室内盘管结冰系统4室内盘管结冰 4 I5 v( h8 O4 {代码E19 E20 E21 E22 E23 E24 E25 E26 E27 E28 E29 E30 E31 E32 E33 E34 E35 % y# L+ p z9 p# N故障显示需手动复位系统1盘管温度过高系统2盘管温度过高系统3盘管温度过高系统4盘管温度过高系统1压力过高系统2压力过高系统3压力过高系统4压力过高压缩机1停机/制冷剂泄露压缩机2停机/制冷剂泄露压缩机3停机/制冷剂泄露压缩机4停机/制冷剂泄露室内回风温度传感器短路室内回风温度传感器断路系统1室内盘管温度头短路系统2室内盘管温度头短路系统3室内盘管温度头短路: h" V! d F% }4 c' n5 u3 G, _6 G代码E01 E02 E03 E04 E05 E06 E07 E08 E09 E10 E11 E12 E13 E14 E15 E16 E17 E18% |4 e" c2 |: n* T" I' f7 b' ~& x) t% l8 }; m" e/ ?- ?1 }5 \- J9 Y6 QMAC单压缩机组故障代码及处理方法MAC 双压缩机组故障代码及处理方法( P+ B1 g- ?8 K O序输入端口故障描述代码故障处理序输入端口故障描述代码故障处理, g) D% l; F8 O( n1 TH1 回水感温线路/开路E1 关闭所有外设 1 TH1 回水感温线路/开路E1 关闭所有外设' F) ^" W0 \! S0 F: z2 TH2 出水感温线路/开路E2 关闭所有外设 2 TH2 出水感温线路/开路E2 关闭所有外设. \1 I& u8 A4 i, _1 H+ y+o3 TH3 回风感温线路/开路E3 关闭所有外设 3 TH3 回风感温线路/开路E3 关闭所有外设# }7 x$ Q1 d4 Q8 W' K) b" b+ }4 TH4 除霜感温线1短/开路E4 关闭所有外设 4 TH4 除霜感温线1短/开路E4 关闭所有外设3 a: S# Z: W" t" x/ N8 U5 TH5 除霜感温线2短/开路- 不判断 5 TH5 除霜感温线2短/开路E5 关闭所有外设0 P! x4 ?9 `% [' J" S6 OVHT/HP2 电加热过载E6 仅关闭电加热 6 OVHT/HP2 压缩机2高压报警E6 仅关闭电加热1 t0 h" J6 ?9 X+ f% {7 FLOW 水流量不足E7 关闭所有外设7 FLOW 水流量不足E7 关闭所有外设5 I( b4 ^& r3 d# j6 N8 OV-PUMP 水泵过载E8 关闭所有外设8 OV-PUMP 水泵过载E8 关闭所有外设- }+ Z2 K- g- m# A" S/ d9 OV-FAN 风机过载E9 关闭所有外设9 OV-FAN 风机过载E9 关闭所有外设* W3 X) g3 J. k( |; l9 u% g10 OV-COMP1 压缩机过载EA 仅关闭电加热10 OV-COMP1 压缩机1过载EA 仅关闭压缩机1) G, D% P. J( h6 s9 ^11 HP1 压缩机高压报警EC 仅关闭电加热11 OV-COMP2 压缩机2过载EB 仅关闭压缩机2: w* o4 n* \8 Z+ ^" i12 LP1 压缩机低压报警ED 仅关闭电加热12 HP1 压缩机1高压报警EC 仅关闭压缩机1# l+ f ]+ k W: [; t13 U6 存储器存取故障EE 关闭所有外设13 LP1 压缩机1低压报警ED 仅关闭压缩机1) A3 t0 s8 U/ k4 \* }, R. a% i14 ……制冷出水温度过低EF 关压缩机水泵辅助加热运行14 FREZ/LP2 压缩机2低压报警EE 仅关闭压缩机2. G5 R: L: i" x# S0 D% E0 H15 ……. 制冷出水温度过低EF 关闭压缩机，水泵辅助加热运行& |7 e/ F s# w1 ~0 n2 \# TAPM01C型控制器（机型设置）0 s) X& P4 a; N# ~四位开关机型类别及规格配用线控制器状态备注$ J2 R' G: }! |, ~$ z5 l3 E8 H机型码1# 2# 3# 4# 风冷系列热泵- m6 X/ z7 Q7 ~4 v7 L8 oP0 0 0 0 0 热泵C3B+SWING 标准热泵0 }/ T$ w7 n, O# N. c' j+ O* MP1 0 0 0 1 C3J-Q （热泵+辅助电加热）标准热泵+HEATER 0 J7 ]! ]0 P O8 OP2 0 0 1 0 热泵C3A+ SWING 标准热泵+ SWING3 \) @; @7 `+ x$ y9 fP3 0 0 1 1 热泵+辅助热盘管标准热泵+HEATER" q* @9 O) N8 k) @) q1 P4 uP4 0 1 0 0 C3B单冷标准单冷风冷系列单冷（无室外盘管感温头）! ?3 r' H* L W9 {7 s& i6 dP5 0 1 0 1 C3B单冷+电加热+SWING 标准热泵+ SWING & S0 L) O+ h. }% L4 x5 q- uP6 0 1 1 0 单冷C3A+SWING 标准单冷+ SWING * x& G4 n' t: B' N* YP7 0 1 1 1 EE 保留! J% c W- o( ^- q" `9 {7 g* V0 q, zP8 1 0 0 0 C3J-P+热泵+ SWING 标准热泵水冷系列热泵' b6 B$ h0 j% ZP9 1 0 0 1 C3J-P+热泵+电加热标准热泵+HEATER ; S& |. X7 H3 u1 ~& IPA 1 0 1 0 C3A-A热泵+ SWING 标准热泵+ SWING]* g4 n- Z9 U7 H1 D2 fPb 1 0 1 1 EE 保留A3 P/ S) T/ mPc 1 1 0 0 C3J-P单冷+ SWING 标准单冷水冷系列单冷, O& }3 T, D6 f2 t4 O2 K3 h" A. OPd 1 1 0 1 C3J-P+单冷+电加热+SWING 标准热泵 2 n' p+ F- O( ~, t2 ~9 A: @PE 1 1 1 0 C3A-A单冷+ SWING 标准单冷+ SWING ' i1 S% M1 o" |3 i, V3 `PF 1 1 1 1 EE 保留7 T( Y9 n( |- J& ZAPM01C型控制器故障代码: l) v0 H# U2 S% R' S+ i- G- D故障代码故障现象故障代码故障现象故障代码故障现象' \/ k0 A; R6 x5 \5 VE0 控制器系统故障E5 内盘传感器故障EA 水泵故障或水位超限) w0 G' q7 A: _$ h7 vE1 压缩机电流过载E6 外盘传感器故障EB 冷却水温度过高或过低- ^% j: N$ H5 I' H) N) SE2 系统低压保护E7 外环境传感器故障EC 网络接口通信故障, h& @9 o* v1 M, L, ]E3 系统高压保护E8 冷媒泄露7 ]; [ j5 b* z3 `6 b! B$ uE4 回风传感器故障E9 盘管超过68度1 n- i9 @0 G2 }3 ~" |% }- v7 B1 n/ ]. c7 v0 |APM01C型控制器C3B灯板显示（共FAN/POEWER ,DRY/TIME ,HEAT.COOL四LED）& S$ j; {' v* C* P1 M故障显示故障现象( _6 c! E2 ~: f' M( v7 d! s5 r3 mFAN/POWER灯闪,其它全灭回风温度传感器脱落或短路6 V- F% e9 Y* ~6 B# u/ ?! }DRY/TIMER灯闪,其它全灭室外盘管传感器脱落或短路% F4 a9 ?0 u; L2 w+ {0 lHEA T灯闪,其它全灭除霜) N3 I+ r6 f, g) b bCOOL灯闪,其它全灭室内盘管传感器脱落或短路( x) ^4 |$ y7 L6 `5 Q/ MCOOL, DRY/TIMER灯闪,其它全灭冷媒泄露0 b) X B! M. A' c( w$ TCOOL灯闪,其它全灭盘管温度超过68度,压缩机过载+ ?) ]# g- a7 [# j: jDRY/TIMER HEAT灯闪,其它全灭水温过高或过低/ D, C- R3 A; O8 K% |( s8 MFAN/POWER灯闪,其它全亮E13 a' h O1 i. y& w1 q9 _0 yCOOL灯闪,其它全亮E2[( _$ D4 D1 W, R I5 {DRY/TIMER灯闪,其它全亮E30 u& N7 M, J3 P+ k2 OMWH整体水源热泵故障代码MWH水源热泵指示灯故障* f" x2 p) y- D+ M2 m4 v7 T) {代码故障现象FAN MODE SLEEP LED 状态分析5 [+ e0 ` N7 k, ?2 w4 pE0 控制器系统故障AUTO HIGH MED LOW COOL DRY HEAT FAN' D9 t1 e( f# L2 W* {) ?" YE1 风机压缩机过载保护水流开关故障灭其中之一亮亮灭灭灭灭—定风速制冷运行9 X5 t9 D" E t) A2 iE2 系统一压缩机高,低压力保护亮其中之一亮亮灭灭灭灭—自动风速制冷运行7 f+ ?5 n) J- N5 i: T7 oE3 系统二压缩机高,低压力保护灭灭灭灭灭亮灭—灭—除湿运行( M8 r$ P/ ~- P( q2 iE4 室内回风感温头脱落灭其中之一亮灭灭亮灭灭—定风速制热运行5 \% c) J* r+ e. C! OE5 室内系统一盘管感温头脱落亮其中之一亮灭灭亮灭灭—自动风速制热运行" E2 | ~3 g) UE6 室内系统二盘管感温头脱落灭其中之一亮灭灭灭亮灭—定风速送风运行$ B2 X3 i5 t1 u5 z! N3 @; CE7 室外循环水温感温头脱落亮其中之一亮灭灭灭亮灭—自动风速送风运行+ K( j: _; `, u- b6 iE8 制冷剂泄露灭其中之一亮亮灭闪烁灭灭—定风速自动制冷运行$ e# D/ f1 _1 L+ i, r0 Q7 D4 FE9 室内盘管温度保护亮其中之一亮亮灭闪烁灭灭—自风速自动制冷运行% ^" F* S3 f4 Y, M0 w! s( WEA 水泵故障或水位超限灭其中之一亮闪烁灭亮灭灭—定风速自动制热运行' j# G' P" X5 f! M- s. ~* GEB 进出水温度保护亮其中之一亮闪烁灭亮灭灭—自风速自动制热运行/ C8 k! s* R3 C5 O8 A$ n+FE 接口通讯故障灭灭灭灭闪烁灭灭—灭—压缩机过载/ A# f5 m, h9 a灭灭灭闪烁灭灭灭灭灭—室内回风传感器5 u$ P9 E+ e4 Y3 I/ Y* f灭闪烁灭灭灭灭灭灭灭—室内水温传感器) |7 v, U. L; `7 ]7 g灭灭闪烁灭灭灭灭灭灭—室内盘管传感器, D) l0 W5 g! _! c J6 j灭灭灭灭灭灭灭灭闪—冷媒泄漏3 l- t( W U; f W1 [+ q+ |% P \; a" }闪烁水温超压缩机频繁跳机l4 T* `/ {+ y, o: X- A, I6 p. W% |MCC机组(C3BC3J模块的SLM控制器). ]2 _8 M. b& u% @' q# M7 d1 OFAN MODE SLEEP 运行状态$ w- y, X5 j# m6 `# V AUTO HIGH MED LOW COOL DRY HEAT FAN # i6 c @+ |$ D/ q& N) t0 l# Q灭其中之一亮亮灭灭灭灭定风速制冷运行2 g+ k# k" ~" p& r: P1 {, R亮其中之一亮亮灭灭灭灭自动风速制冷运行- s3 g# ]5 C5 C* s% B) P. w0 H灭灭灭灭灭亮灭灭灭除湿运行' h5 `" R( F" o g; A灭其中之一亮灭灭亮灭灭定风速制热运行4 m; h7 J8 w+ @0 f- @/ e% z亮其中之一亮灭灭亮灭灭自动风速制热运行( b' G* B/ D8 v2 r8 \5 X灭其中之一亮灭灭灭亮灭定风速送风运行. t) V4 D& m9 ]* \" P/ X1 C亮其中之一亮灭灭灭亮灭自动风速送风运行% `# _+ y5 a% b' [7 M灭其中之一亮亮灭闪烁灭灭定风速自动运行模式的制冷运行8 j$ [. _* P |) W- ~7 S亮其中之一亮亮灭闪烁灭灭自动风速自动行模式的制冷运行: d N, o" K6 G3 a% D9 Z灭其中之一亮闪烁灭亮灭灭定风速自动运行模式的制热运行/ d2 I: H% q j! l8 a亮其中之一亮闪烁灭亮灭灭自动风速自动行模式的制热运行$ {6 Z w& }+ s4 k灭灭灭灭闪烁灭灭灭灭压缩机过载保护# i, ]% H" g; u O3 p5 I灭灭灭闪烁灭灭灭灭灭室内回风感温探头脱落- L7 E- A. x8 a: ?% [/ U9 w/ L灭闪烁灭灭灭灭灭灭灭室外盘管感温探头脱落$ f! k! m. d; J0 y1 ]7 X灭灭闪烁灭灭灭灭灭灭室内盘管感温探头脱落) b+ c" [; {! S7 i+ h灭灭灭灭灭灭闪烁灭灭室外机除霜. p9 f! \$ w% Q* O8 {灭灭灭灭灭灭灭灭闪烁制冷剂泄露' t- A& o/ A' f, {& W9 J' l4 z3 Y水源热泵1 s9 c! \( U& A- q5 W单冷机型指示灯符号故障现象) i! Q9 S3 q7 M) c0 `- d 指示灯含义运行指示灯定时指示灯睡眠指示灯- V( a9 {4 W) c! Y7 _1 A) t& m1 a指示灯状态亮亮/灭亮/灭电源开、机器正常工作) {0 c8 J3 \% N% E( y% S: Y 闪烁室内/室外盘管感温头松脱或短路! G% ?* r, n4 s" }# Y$ K闪烁压缩机过载5 i/ Y5 z+ x( \) m/ ~/ f$ K2 D+ ^# u X: ^闪烁闪烁水盘冷凝水满溢' o8 @) ^. V3 a* h6 O' l 闪烁闪烁水温过高或过低+ Q+ d* ]1 ?4 t# z4 J, p; l# X8 ^' n& G热泵机型指示灯符号故障现象- Q: h9 |! M: \) j! n E指示灯含义运行指示灯定时指示灯制热指示灯+ Y( f: p7 Y$ i; R0 }) w: A& ]指示灯状态亮亮/灭亮/灭电源开，机器正常工作2 u$ R9 X" w* i. m9 T( w( w, D闪烁室内盘管感温头松脱或短路或室外换热器水温头松脱3 P, D6 I( y* J% U! [; N% v" ~- T 闪烁压缩机过载; q, m$ c1 Z; d8 T7 `+ V 闪烁闪烁水盘冷凝水满溢" T; Q6 W# d6 n. i5 N! D; _闪烁闪烁水温过高或过低1 a% B) [* P: m- H7 x3 e& F& D线控器面板指示分析：水源热泵4 `7 h% ^; {$ ]' l; `: K' bFAN MODE SLEEP 数码管判断状态分析/ Q. B8 L0 ?) kAUTO HIGH MED LOW COOL DRY HEAT FAN " N' b: `3 X7 C$ u0 { 灭其中之一亮亮灭灭灭灭不变机组正常运行定风速制冷运行) X8 c! m; J: x! s9 k* Q' H亮其中之一亮亮灭灭灭灭不变自动风速制冷运行, t- \+ g. V% w$ h; r L0 O'I灭灭灭灭灭灭灭不变灭不变除湿运行) [6 v- p d& v8 d灭其中之一亮灭灭亮灭灭不变定风速制热运行0 i7 V/ C- l& v7 J7 A2 w6 u亮其中之一亮灭灭亮灭灭不变自动风速制热运行9 R* ?2 h/ o$ A8 f/ t灭其中之一亮灭灭灭亮灭不变定风速送风运行7 [. g) R1 J! ]+ C亮其中之一亮灭灭灭亮灭不变自动风速送风运行" k/ P; p% q9 u7 D3 ~5 ]灭其中之一亮亮灭闪烁灭灭不变定风速自动运行模式的制冷运行' W" c% t8 ?9 G& Z ^; }" e亮其中之一亮亮灭闪烁灭灭不变自动风速自动运行模式的制冷运行5 l* P/ b) I- T7 `灭其中之一亮闪烁灭亮灭灭不变定风速自动运行模式的制热运行0 k7 k: l# E) V/ \, @亮其中之一亮闪烁灭亮灭灭不变自动风速自动运行模式的制热运行7 N! m9 ]- e0 G* E8 oMDB100T 线控器故障代码; q7 A" y9 d+ z! u* S& T序号故障或过程数码显示6 V- |# k. q( t$ x2 N5 u1 ROOM SENSOR开路或短路EO% { S- x: `# |9 X$ e) h2 IDI SENSOR 开路及短路E18 P" y& Q0 k' b$ K3 ODI SENSOR开路及短路E25 `, F+ X: A/ Z- s6 p: s7 H0 U4 ID2 SENSOR 开路及短路E3: ^: U+ i5 C& q; U5 OD2 SENSOR开路及短路E4: C( m( {0 \ Q6 COMPI过载E5- y P4 k: k1 B/ U# k9 ~7 COMP2过载E67 K& b* N' k8 ]1 i8 COMP1高压保护EA) s! P8 y D& ]6 Q9 COMP2高压保护Eb' V" R" J2 r3 l( G" K10 COMP1低压保护Ec& ^- s. Z& c0 W8 h: O11 COMP2低压保护Ed6 b8 j: J; k- g* ?; ?4 l' N12 电加热故障E7/ t8 d! ~0 I4 x5 m! }13 室内风机过载E84 V1 p* W0 `3 Z1 K' A14 系统一除霜－1$ |* _4 u& N3 C$ b8 v15 系统一除霜－2; r- U8 C; }# Q9 M# v" o" i) _. G: }; ]6 h1 j% s4 {" o& v) P4 q2 r7 C) L6 e7 n/ g {. T7 H9 a4 m2 x6 u' f. [主机故障代码MDS-B5 A& }+ e* Z9 D故障代码故障说明故障处理! y$ P! M1 z' w. J# FEO 系统故障8 _6 G: M: Z# ?9 v$ u& SE1 TH1开路/短路（排气温度）7 [, c, V P" vE2 TH2开路/短路（1#进盘）/ p A n: q9 i- |2 jE3 TH3开路/短路（1#中盘）w/ q% x$ m- ]0 G, i A/ AE4 TH4开路/短路（2#进盘）* t5 f: B5 z! R( e E5 TH5开路/短路（2#中盘）; Q/ F6 a" h3 E2 p) Q4 YE6 TH6开路/短路（3#进盘）/ _% z/ R$ I0 X6 `0 d% jE7 TH7开路/短路（3#中盘）! I9 G" J8 k. v& T% {E8 TH8开路/短路（环境）% I O( q/ O& |. HE9 TH9开路/短路（总出盘） 3 Y! B) b8 J8 h2 y7 s- v( MEA TH10开路/短路（过冷进）9 l }$ }7 v* P* r3 PEB TH11开路/短路（过冷出）/ R5 N8 a+ z3 g) {2 m; mEC TH12开路/短路（回气）7 j% g( J; V3 ]. z8 F& @EF 紧急运行( i$ h% {, L' I7 F: \ cFO 外机存贮器故障$ k# {, ^! B" k' t4 ZF7 环境温度超出运行允许范围( L3 E; S3 e* o! a* CF8 四通阀故障; O/ K( w4 Z9 Q" B& t8 P7 ZF9 冷媒泄漏0 n( ^* L2 r2 G+ e$ yFE 主从机通讯故障' A& k* S% R1 h) R/ kHO 数码过载) t- x! ~" O( e* E1 q% V, N) cH1 定速1过载k" p* H" e" rH2 定速2过载' R% k6 x, p$ m; [. D0 h" QH3 定速3过载: F/ U7 C% O# [% BH4 高压过高1 z5 m" ]' P0 [/ nH5 高压传达感器故障- W/ m4 k3 R% ] h, Z$ ZH6 排气温度过高; A' f4 {# W3 NLO 过热度太小保护+ h% a/ n( k* ZL1 低压过低 4 b5 U9 p. U4 i- W2 G$ v; D9 k9 SL2 低压传达感器故障! O4 A/ `5 T' q7 i' C5 \6 {2、从机的故障代码! s$ W2 @% p [+ k3 o# T故障代码故障说明故障代码故障说明( s p( g; o# K9 A$ F' p10 系统故障29 冷媒泄漏# j b y* c' _: Y; e' t1 v11 TH1开路/短路（排气温度）30 数码过载/ g& e( F% k% l* g8 L12 TH2开路/短路（1#进盘）31 定速1过载" }5 E' \/ M; @13 TH3开路/短路（1#中盘）32 定速2过载q6 m- W" l2 x+ a14 TH4开路/短路（2#进盘）33 定速3过载s6 p! I; V6 R& x& i15 TH5开路/短路（2#中盘）34 高压过高( g5 ~ q' e& S/ T% |16 TH6开路/短路（3#进盘）35 高压传感器故障* F2 K6 [) ?3 r3 L: X! o17 TH7开路/短路（3#中盘）36 排气温度过高$ }, T/ v& `+ I8 Y$ V4 M7 G18 TH8开路/短路（环境）40 过热度太小保护6 w. m0 O: G5 H3 M5 b19 TH9开路/短路（总出盘）41 低压过低8 P6 Z* [. f1 U# Y. T" ?9 V3 s1A TH10开路/短路（过冷进）42 低压传感器故障$ }7 }9 u' ?$ P3 @3 R1B TH11开路/短路（过冷出）( z4 U, y4 |; ]) V+ v1C TH12开路/短路（回气）r$ G0 Q! ] V, I4 a1F 紧急运行- l1 o. ]" {2 p' Q4 b20 外机存贮器故障! S) Z( n2 [3 P6 N0 Y27 环境温度超出运行允许范围, y1 X$ N4 ?( g+ y( P28 四通阀故障# S3 C: s0 |8 ]! }1 N2 _3、室内机的故障代码2 c6 E2 Y9 {* S2 K4 t7 [2 p3 b' y' f! AF1 内机进盘传感器故障/ h+ {# L2 ~4 ~% L- yF2 内机中盘传感器故障; s4 ~8 f7 h: [5 wF3 内机出盘传感器故障 4 u; ]% B1 a% T, E1 V( P2 r3 q& \9 T! s* NF4 内机回风传感器故障0 N5 i6 {0 N. B. x G' TF5 内机与线控器通讯故障7 C$ S1 v- |& a$ d( W. f+ V& y/ bF6 内机与线控器通讯故障, M( f l9 l' H1 w+ n3 _FA 线控器存贮器故障# d2 v2 p$ j& l" s) N% HFB 水泵故障（内机排水泵）- o: p. ]" n7 |# ^+ oFC 内外机通讯故障! C4 V9 Y/ Z2 G0 \4 f3 ~4 l$ V二、灯板的故障指示总表4 p" a" Z6 f! n9 ?3 v( l5 H0 h故障类型Heat Fan Dry Cool + E8 [8 c3 N- y1 g; W0 R室外机温度传感器故障闪闪闪闪7 H! V! g; { P! `+ \室内机温度传感器故障闪闪闪亮9 Z- t* W) n& {# e1 K+ c8 |系统故障闪闪闪灭# B" z$ q, G8 ?% W1 z室内机水泵故障闪闪亮闪. m& R9 {9 M E压缩过载（包括数码、定速）闪闪亮亮; Z3 J% @8 U8 F+ V; `室外机压力传达室感器故障闪闪亮灭, I7 h0 B; S* h; [1 O& M/ D; O* I. }$ h& R+ ^6 l; L机组的故障问题：MDS-B机型% J/ i: t) V$ I1 m, t$ E现象原因分析解决方案$ y+ w( M% @# y& u有空气吹出但压缩机不工作室温比设置温度高（制热时）或低（制冷时）重新设置温度, |. o( T9 }" b9 W" C! P8 c在制热和除霜模式时，室内机刚刚启动等待10分钟左右# s+ j% V- a5 g5 P) ]/ |9 |: o4 i( ~空调机组不工作电源没有接通检查并接通电源5 v9 k) t: v8 D( ~. y1 N+ a 设置了定时启动功能等待或取消定时启动: M" `# j3 }& M& y* b+ Q; @主电源的熔断器烧断更换熔断器3 k" p( {0 W9 q H冷气太小或热气不足过滤网太脏清洗或更换过滤网5 m# @' }) e5 I7 h 回风口阻塞去除障碍物+ M& M7 i$ v: m0 s) D' R9 F遥控器显示模糊电池电量不足更换新电池+ V/ z1 W$ R6 v; R2 P! v电池没有正确安装重新正确安装9 G6 x( q1 W/ ]/ b; r) y2 K E室内机前面板有冷凝水空气湿度太大除湿' @# v3 Y; x2 L/ Q& ?温度设置太低提高设置温度. v- s6 A/ O# Q' K( x+ W: k, R, A! }' K6 L4 w8 e- l0 A! o4 }指示灯闪烁方式对应故障代码表：MDS-B机型! r1 n g* L% |' \) k故障类型Heat Fan Dry Cool 故障类型Heat Fan Dry Cool 故障类型Heat Fan Dry Cool9 L1 c6 f3 x5 D7 y/ O4 C5 Y9 ~, c室外温度传感器故障闪闪闪闪室内水泵故障闪闪亮闪压力过高或过低闪闪灭灭, L- b$ M; [. e! r7 T* X8 J室内温度传感器故障闪闪闪亮压缩机过载闪闪亮亮内外机通讯故障闪灭闪闪( s, p' {2 V8 q' z& t. p2 B& s+ {+ W系统故障闪闪闪灭室外机压力传感器故障闪闪亮灭其他故障闪灭闪亮* {* c8 e! x# K3 ?: `* w( B- e$ E' i; u* T: Z5 F5 i( i m6 y& K0 b( \- g0 i' l' u$ ]0 W) s- J$ m% m+ K6 c, r7 V8 ?6 @' w0 Z/ M0 x3 |% G& A0 {; U) g( j8 v4 }6 r2 d/ e$ j) l! r- b% J W2 P( H2 @* E8 Z+ \1 ?( v5 R* I4 M+ r. K: k2 k9 x3 K6 Z% A9 }$ ` k序号故障代码故障说明序号故障代码故障说明序号故障代码故障说明- M6 G4 U8 W( d, J1 E0 系统故障23 F7 环境温度超出运行允许范围45 16 TH开路/短路（从机3#进盘）( @& K$ T1 J5 c4 _2 E1 TH1开路/短路（排气温度）24 F8 四通阀故障46 17 TH开路/短路（从机3#中盘）! J# E' T2 r: R& C! F3 E2 TH2开路/短路（1#进盘）25 F9 冷媒泄漏47 18 TH开路/短路（从机环境）* {! Q+ e* ~$ e4 E3 TH3开路/短路（1#中盘）26 FA 线控器存贮器故障48 19 TH开路/短路（从机总出盘）- d& A: y% i3 l5 E4 TH4开路/短路（2#进盘）27 FB 水泵故障（内机排水泵）49 1A TH开路/短路（从机过冷出口）6 J c6 {/ M9 C0 }6 E5 TH5开路/短路（2#中盘）28 FC 内外机通讯故障50 1B TH开路/短路（从机过冷回气）9 h Y2 n3 e- ^# ~; J% Q7 E6 TH6开路/短路（3#进盘）29 H0 数码过载51 1C TH开路/短路（从机回气）$ ~7 M5 v9 s3 Z: V6 F8 E7 TH7开路/短路（3#中盘）30 H1 定速1过载52 1F 紧急运行* {/ A- l" N% Z9 E8 TH8开路/短路（环境温度）31 H2 定速2过载53 20 外机存贮器故障/ f. _ N& Z7 |! a' @10 E9 TH9开路/短路（总出盘温度）32 H3 定速3过载54 27 环境温度超出运行允许范围: D' i, z5 w! g4 m$ R% Y 11 EA TH10开路/短路（过冷出口）33 H4 高压过高55 28 四通阀故障9 G! b7 h$ E0 ~1 g' \3 d9 j0 H e5 o12 EB TH11开路/短路（过冷回气）34 H5 高压传感器故障56 29 冷媒泄漏! j" L7 p; V/ @& f3 K13 EC TH12开路/短路（回气）35 H6 排气温度过高57 30 数码过载; ?' ~; @" [& k! G( t* N$ [8 v14 EE 模式冲突36 L0 过热度太小保护58 31 定速1过载) G5 S' u5 v& G7 w+ m" r$ {4 r( u15 EF 紧急运行37 L1 低压过低59 32 定速2过载7 _2 Q: d- w3 q7 I16 F0 外机存贮器故障38 L2 低压传感器故障60 33 定速3过载# X* D- H" T# {0 ]) p# X& q* W# H17 F1 内机进盘传输器故障39 10 系统故障61 34 高压过高; ^7 ?2 n% v2 s; ^) V18 F2 内机中盘传感器故障40 11 TH开路/短路（从机排气）62 35 高压传感器故障h6 j+ k0 b6 Z' I% B+ `19 F3 内机出盘传感器故障41 12 TH开路/短路（从机1#进盘）63 36 排气温度过高' W* q, b1 c- e20 F4 内机回风传感器故障42 13 TH开路/短路（从机1#中盘）64 40 过热度太小保护2 @6 R6 ?0 H6 L! [$ ]21 F5 内机出风传感器故障43 14 TH开路/短路（从机2#进盘）65 41 低压过低4 Q; e2 U5 _' N22 F6 内机与线控器通讯故障44 15 TH开路/短路（从机2#中盘）66 42 低压传感器故障, y) x. }, _# g/ b8 L* Q. |6 r H4 S" [, U/ n; ^* p本故障代码指通过线控器显示的代码，有上位计算机时直接显示故障原因( t: @: G5 B/ A$ v0 Y代码原因处理/ |2 G/ {& t7 w1 E0 室外机DLT排气温度感温器故障数码压缩机允许最大输出50%% a% {3 d5 b% Q; b @$ t4 w; [; {2 E1 室外机OD环境温度感温器故障制冷时外机高风速；制热时默认为06 p/ {/ u; O! X$ B' x3 E2 室外机RTN回气温度感温器故障-+ k& B: v0 C- r& R* T4 E3 压缩机底部温度感受温器故障-8 d) O" \0 q& S$ z5 E4 室外机Inlet温度感温器故障制冷时报警提示；制热时外机电子膨胀阀开到固定开度, Y9 {- W& N, H6 E5 室外机Midlet温度感温器故障制冷外机风速高；制热模式除霜周期为1小时，除霜进间为5分钟0 l0 r0 E( W0 `: w& h& X7 E6 室外机Outlet温度感温器故障同E4 P$ [( K: P% {5 _; V- g8 E7 室外机DLT排气温度过高（﹥130）停机，系统断电后才能恢复4 l2 q* O4 f! g7 M9 E8 系统故障停机，系统断电后才能恢复7 j6 @4 d6 E1 q% ~8 U2 L. u10 EE 模式冲突与室外机运行模式冲突的停止* y# ?5 `: x# {* H1 J1 m/ q11 E9 水泵故障停内机9 l8 h/ U, y( D8 e 12 F1 室内环境温度感温器故障室内机容量需求为50%& o8 U% n5 C K: G8 T13 F2 室内Inlet温度感温器故障室内机电子膨胀阀开到初始开度/ F/ V* i' J( G8 Z( Y4 l14 F3 室内Midlet温度感温器故障室内机电子膨胀阀开到初始开度' B2 a+ Q3 z2 \' ?. A5 z' j1 E; L15 F4 室内Outlet温度感温器故障室内机电子膨胀阀开到初始开度6 v% K) A4 k- y) v16 F5 室内机与线控器通讯故障故障提示，可自动恢复, `& e- ]' c: d" D0 R( [+ K17 F6 线控器存储器故障按默认数据处理* c( s6 ^, w; [- y18 F7 线控器时钟故障故障恢复可清除报警指示/ K: @( d1 {% Y' {; d" a2 j19 F8 室内机与室外机通讯故障停机保护3分钟，可自动恢复! ?. ] J0 K7 S20 F9 室外机存储器故障提示故障并按默认参数运行. j* T1 ^+ e! |( F5 Y21 H1 压缩机高压故障停机保护3分钟，一小时内出现3次则提示E8，并保护' H7 o6 {4 O& E# K p9 E22 H2 数码压缩机过载同H12 B9 H8 r/ v F M+ p$ O( }$ g# x1 T23 H3 定容压缩机过载同H1L1 压缩机低压故障同H1225 CX 内机与外机通讯故障X为内机号，X为“－”时表示外机与所有内机都有通讯故障外机数码管显示的故障代码总表.序号故障代码故障说明故障处理EC00 0#内外机通讯故障1～47 ECXX XY#内外机通讯故障ER48 数码过载ER49 定速1过载ER50 定速2过载风机故ER51 定速3过载ER52 高压过高ER53 低压过低ER54 存贮器故障（外机）ER55 系统故障停机.ER56 排气温度过高ER57 内外机通讯故障ER58 四通阀故障ER59 环境温度超出运行允许范围ER60 紧急运行ER61 过热度太小保护ER62 冷媒泄漏ER63 从机通讯故障ER64 TH1开路/短路（排气温度）ER65 TH2开路/短路（1#进盘）ER66 TH3开路/短路（1#中盘）ER67 TH4开路/短路（2#进盘）ER68 TH5开路/短路（2#中盘）ER69 TH6开路/短路（3#进盘）ER70 TH7开路/短路（3#中盘）ER71 TH8开路/短路（环境）ER72 TH9开路/短路（总出盘）+ X" A) @* S# N. s+ R5 f7 } ER73 TH10开路/短路（过冷进）2 O3 U$ l% @; ~! z ER74 TH11开路/短路（过冷出）/ R& t, R0 M. j/ Z6 ] ER75 TH12开路/短路（回气）& j+ s( P$ ~! J* M; P" S4 O ER76 高压传感器故障3 h ]& E- C4 [. q+ l$ d) V ER77 低压传感器故障- Z# E1 o; s' k! w1 u- gER78 所有内外机通讯都有故障本文来自[url=]空调之家[/url] 详细出处请参考：/thread-128-1-1.html。
麦克维尔中央空调故障代码
TH12开路/短路（从机）
8
E7
TH7开路/短路
31
H2
定速2过载
53
1F
紧急运转
9
E8
TH8开路/短路
32
H3
定速3过载
54
20
外机存贮器故障
10
E9
TH9开路/短路
33
H4
高压过高
55
27
环温超出运行允许范围
11
EA
TH10开路/短路
34
H5
高压传感器故障
56
28
四通阀故障
12
EB
TH11开路/短路
闪
闪
闪
室内外机通讯故障
闪
灭
灭
压力过高或过低
闪
灭
闪
其他故障
闪
亮
亮
室内机指示灯以闪烁方式对应的故障代码表：
故障类型
Heat
Sleep/Fan
Tine/Dry
故障类型
Heat
Sleep/Fan
Tine/Dry
故障类型
Heat
Sleep/Fan
Tine/Dry
室温传感器故障
灭
灭
闪
室外温度传感器故障
灭
闪
闪
室外压力传感器故障
闪
闪
亮
室内水泵故障
灭
闪
灭
压缩机过载
闪
闪
灭
系统故障
43
13
TH3开路/短路（从机1#）
66
41
低压过低
22
F7
环温超出运行允许范围
44
14
TH4开路/短路（从机2#）
麦克维尔中央空调故障代码

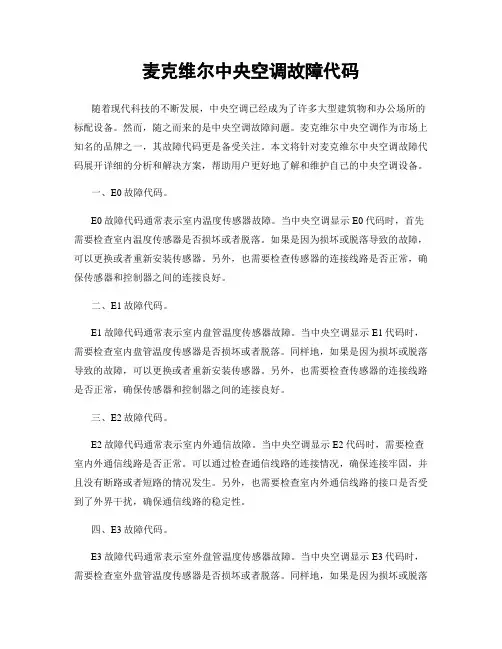

麦克维尔中央空调故障代码随着现代科技的不断发展，中央空调已经成为了许多大型建筑物和办公场所的标配设备。
然而，随之而来的是中央空调故障问题。
麦克维尔中央空调作为市场上知名的品牌之一，其故障代码更是备受关注。
本文将针对麦克维尔中央空调故障代码展开详细的分析和解决方案，帮助用户更好地了解和维护自己的中央空调设备。
一、E0故障代码。
E0故障代码通常表示室内温度传感器故障。
当中央空调显示E0代码时，首先需要检查室内温度传感器是否损坏或者脱落。
如果是因为损坏或脱落导致的故障，可以更换或者重新安装传感器。
另外，也需要检查传感器的连接线路是否正常，确保传感器和控制器之间的连接良好。
二、E1故障代码。
E1故障代码通常表示室内盘管温度传感器故障。
当中央空调显示E1代码时，需要检查室内盘管温度传感器是否损坏或者脱落。
同样地，如果是因为损坏或脱落导致的故障，可以更换或者重新安装传感器。
另外，也需要检查传感器的连接线路是否正常，确保传感器和控制器之间的连接良好。
三、E2故障代码。
E2故障代码通常表示室内外通信故障。
当中央空调显示E2代码时，需要检查室内外通信线路是否正常。
可以通过检查通信线路的连接情况，确保连接牢固，并且没有断路或者短路的情况发生。
另外，也需要检查室内外通信线路的接口是否受到了外界干扰，确保通信线路的稳定性。
四、E3故障代码。
E3故障代码通常表示室外盘管温度传感器故障。
当中央空调显示E3代码时，需要检查室外盘管温度传感器是否损坏或者脱落。
同样地，如果是因为损坏或脱落导致的故障，可以更换或者重新安装传感器。
另外，也需要检查传感器的连接线路是否正常，确保传感器和控制器之间的连接良好。
五、E4故障代码。
E4故障代码通常表示室外环境温度传感器故障。
当中央空调显示E4代码时，需要检查室外环境温度传感器是否损坏或者脱落。
同样地，如果是因为损坏或脱落导致的故障，可以更换或者重新安装传感器。
另外，也需要检查传感器的连接线路是否正常，确保传感器和控制器之间的连接良好。
麦克维尔故障代码
MWCP 故障代码（新款1.0） MWCP 老款序号输入端口故障描述代码 故障处理 序号代码故障描述 故障处理 1 LP1 压缩机1低压 L1 压缩机1停 1 E9 流量不足 系统停机 2 HP1 压缩机1高压 H1 压缩机1停 2 E8 水泵过载 系统停机 3 LP2 压缩机2低压 L2 压缩机2停 3 E7风机过载系统停机 4 HP2 压缩机2高压 H2 压缩机2停 4 E6 压缩机3过载 压缩机3停 5 LP3 压缩机3低压 L3 压缩机3停 5 E5 压缩机2过载 压缩机2停 6 HP3 压缩机3高压 H3 压缩机3停 6 E4 压缩机1过载 压缩机1停 7 LP4 压缩机4低压 L4 压缩机4停 7 E3 压缩机3高/低压 压缩机3停 8 HP4 压缩机4高压 H4 压缩机4停 8 E2 压缩机2高/低压 压缩机2停 9 OV-COMP1 压缩机1过载 H5 压缩机1停 9 E1 压缩机1高/低压 压缩机1停 10 OV-COMP2 压缩机2过载 H6 压缩机2停 11 OV-COMP3 压缩机3过载 H7 压缩机3停 10 E0 感温头短/开路停机、关电加热12 OV-COMP4 压缩机4过载 H8 压缩机4停 MWCP1.0新款 机型设置13 OV-FAN 风机过载 H0 系统停机 机型 KEY1.2 KEY1.314 OV-PUMP 水泵过载 E7 系统停机 单冷 ON ON15 FLOW水流不足L8 系统停机 单冷+电加热ON OFF16 E-PECT 电加热过载 H9 电加热停 冷暖 OFF 0N17 TH1 回风感温头 E0 系统停机 冷暖+电加热OFF OFF18 TH2 出水感温头 E5 系统停机 19 TH3 盘管1感温头 E1 压缩机1停 20 TH4 盘管2感温头 E2 压缩机2停 21 TH5 盘管3感温头 E3压缩机3停22 TH6 盘管4感温头 E4 23 出水温度过高 E6 系统停机 24 出水温度过低 L9 系统停机 25 无反馈信号 L0系统停机26通讯故障E9 27 存储器故障E8MAC 故障代码（两位数码）故障显示 系统4室内盘管温度头短路系统1室内盘管温度头断路系统2室内盘管温度头断路系统3室内盘管温度头断路系统4室内盘管温度头断路系统1室外盘管温度头短路系统2室外盘管温度头短路系统3室外盘管温度头短路系统4室外盘管温度头短路系统1室外盘管温度头断路系统2室外盘管温度头断路系统3室外盘管温度头断路系统4室外盘管温度头断路系统1室内盘管结冰系统2室内盘管结冰系统3室内盘管结冰系统4室内盘管结冰代码E 19E 20E 21E 22E 23E 24E 25E 26E 27E 28E 29E 30E 31E 32E 33E 34E 35 故障显示需手动复位系统1盘管温度过高系统2盘管温度过高系统3盘管温度过高系统4盘管温度过高系统1压力过高系统2压力过高系统3压力过高系统4压力过高压缩机1停机/制冷剂泄露压缩机2停机/制冷剂泄露压缩机3停机/制冷剂泄露压缩机4停机/制冷剂泄露室内回风温度传感器短路室内回风温度传感器断路系统1室内盘管温度头短路系统2室内盘管温度头短路 系统3室内盘管温度头短路代码E 01E 02E 03E 04E 05E 06E 07E 08E 09E 10E 11E 12E 13E 14E 15E 16E 17E 18MAC单压缩机组故障代码及处理方法MAC双压缩机组故障代码及处理方法序输入端口故障描述代码故障处理序输入端口故障描述代码故障处理1 TH1 回水感温线路/开路E1 关闭所有外设1TH1 回水感温线路/开路E1 关闭所有外设2 TH2 出水感温线路/开路E2 关闭所有外设2TH2 出水感温线路/开路E2 关闭所有外设3 TH3 回风感温线路/开路E3 关闭所有外设3TH3 回风感温线路/开路E3 关闭所有外设4 TH4 除霜感温线1短/开路E4 关闭所有外设4TH4 除霜感温线1短/开路E4 关闭所有外设5 TH5 除霜感温线2短/开路- 不判断5TH5 除霜感温线2短/开路E5 关闭所有外设6 OVHT/HP2 电加热过载E6 仅关闭电加热6OVHT/HP2压缩机2高压报警E6 仅关闭电加热7 FLOW 水流量不足E7 关闭所有外设7FLOW 水流量不足E7 关闭所有外设8 OV-PUMP 水泵过载E8 关闭所有外设8OV-PUMP水泵过载E8 关闭所有外设9 OV-FAN 风机过载E9 关闭所有外设9OV-FAN 风机过载E9 关闭所有外设10 OV-COMP1 压缩机过载EA 仅关闭电加热10OV-COMP1压缩机1过载EA 仅关闭压缩机111 HP1 压缩机高压报警EC 仅关闭电加热11OV-COMP2压缩机2过载EB 仅关闭压缩机212 LP1 压缩机低压报警ED 仅关闭电加热12HP1 压缩机1高压报警EC 仅关闭压缩机113 U6 存储器存取故障EE 关闭所有外设13LP1 压缩机1低压报警ED 仅关闭压缩机114 …… 制冷出水温度过低EF 关压缩机水泵辅助加热运行14FREZ/LP2压缩机2低压报警EE 仅关闭压缩机215……. 制冷出水温度过低EF关闭压缩机，水泵辅助加热运行APM01C型控制器（机型设置）四位开关机型类别及规格配用线控制器状态备注机型码1# 2# 3# 4#P0 0 0 0 0 热泵C3B+SWING 标准热泵P1 0 0 0 1 C3J-Q（热泵+辅助电加热）标准热泵+HEATERP2 0 0 1 0 热泵C3A+ SWING 标准热泵+ SWINGP3 0 0 1 1 热泵+辅助热盘管标准热泵+HEATER风冷系列热泵P4 0 1 0 0 C3B单冷标准单冷P5 0 1 0 1 C3B单冷+电加热+SWING 标准热泵+ SWING P6 0 1 1 0 单冷C3A+SWING 标准单冷+ SWING 风冷系列单冷（无室外盘管感温头）P7 0 1 1 1 EE 保留P8 1 0 0 0 C3J-P+热泵+ SWING 标准热泵P9 1 0 0 1 C3J-P+热泵+电加热标准热泵+HEATERPA 1 0 1 0 C3A-A热泵+ SWING 标准热泵+ SWING水冷系列热泵Pb 1 0 1 1 EE 保留Pc 1 1 0 0 C3J-P单冷+ SWING 标准单冷Pd 1 1 0 1 C3J-P+单冷+电加热+SWING 标准热泵PE 1 1 1 0 C3A-A单冷+ SWING 标准单冷+ SWING水冷系列单冷PF 1 1 1 1 EE 保留APM01C型控制器故障代码故障代码故障现象故障代码故障现象故障代码故障现象E0 控制器系统故障E5 内盘传感器故障EA 水泵故障或水位超限E1 压缩机电流过载E6 外盘传感器故障EB 冷却水温度过高或过低E2 系统低压保护E7 外环境传感器故障EC 网络接口通信故障E3 系统高压保护E8 冷媒泄露E4 回风传感器故障E9 盘管超过68度APM01C 型控制器 C3B 灯板显示（共FAN/POEWER ,DRY/TIME ,HEAT.COOL 四LED ） 故障显示故障现象FAN/POWER 灯闪,其它全灭 回风温度传感器脱落或短路 DRY/TIMER 灯闪,其它全灭 室外盘管传感器脱落或短路 HEAT 灯闪,其它全灭 除霜COOL 灯闪,其它全灭室内盘管传感器脱落或短路 COOL, DRY/TIMER 灯闪,其它全灭 冷媒泄露COOL 灯闪,其它全灭盘管温度超过68度,压缩机过载 DRY/TIMER HEAT 灯闪,其它全灭 水温过高或过低 FAN/POWER 灯闪,其它全亮 E1 COOL 灯闪,其它全亮 E2 DRY/TIMER 灯闪,其它全亮E3MWH 整体水源热泵故障代码 MWH 水源热泵指示灯故障 代码故障现象FAN MODE SLEEPLED状态分析E0 控制器系统故障AUTO HIGH MED LOW COOL DRY HEAT FANE1 风机压缩机过载保护水流开关故障 灭 其中之一亮 亮 灭 灭 灭 灭 — 定风速制冷运行 E2 系统一压缩机高,低压力保护 亮 其中之一亮 亮 灭 灭 灭 灭 — 自动风速制冷运行 E3 系统二压缩机高,低压力保护 灭 灭灭灭灭 亮 灭 — 灭 — 除湿运行 E4 室内回风感温头脱落 灭 其中之一亮 灭 灭 亮 灭 灭 — 定风速制热运行 E5 室内系统一盘管感温头脱落 亮 其中之一亮 灭 灭 亮 灭 灭 — 自动风速制热运行 E6 室内系统二盘管感温头脱落 灭 其中之一亮 灭 灭 灭 亮 灭 — 定风速送风运行 E7 室外循环水温感温头脱落 亮 其中之一亮 灭 灭 灭 亮 灭 — 自动风速送风运行 E8 制冷剂泄露 灭 其中之一亮 亮 灭 闪烁 灭 灭 — 定风速自动制冷运行 E9 室内盘管温度保护 亮 其中之一亮 亮 灭 闪烁 灭 灭 — 自风速自动制冷运行 EA 水泵故障或水位超限 灭 其中之一亮 闪烁 灭 亮 灭 灭 — 定风速自动制热运行 EB 进出水温度保护 亮 其中之一亮 闪烁灭 亮 灭 灭 — 自风速自动制热运行 +FE接口通讯故障灭 灭 灭 灭 闪烁 灭 灭 — 灭 — 压缩机过载 灭 灭 灭 闪烁灭 灭 灭 灭 灭 — 室内回风传感器 灭 闪烁 灭 灭 灭 灭 灭 灭 灭 — 室内水温传感器 灭 灭 闪烁 灭 灭 灭 灭 灭 灭 — 室内盘管传感器 灭 灭 灭 灭 灭 灭 灭 灭 闪 — 冷媒泄漏闪烁水温超压缩机频繁跳机MCC 机组(C3B\C3J 模块的SLM 控制器)FAN MODE AUTO HIGH MED LOW COOL DRYHEAT FAN SLEEP运行状态灭 其中之一亮 亮 灭 灭 灭 灭 定风速制冷运行 亮 其中之一亮 亮 灭 灭 灭 灭 自动风速制冷运行 灭 灭灭 灭灭 亮 灭 灭 灭 除湿运行 灭 其中之一亮 灭 灭 亮 灭 灭 定风速制热运行 亮 其中之一亮 灭 灭 亮 灭 灭 自动风速制热运行 灭 其中之一亮 灭 灭 灭 亮 灭 定风速送风运行 亮 其中之一亮 灭 灭 灭 亮 灭 自动风速送风运行灭 其中之一亮 亮 灭 闪烁 灭 灭 定风速自动运行模式的制冷运行 亮 其中之一亮 亮 灭 闪烁 灭 灭 自动风速自动行模式的制冷运行 灭 其中之一亮 闪烁 灭 亮 灭 灭 定风速自动运行模式的制热运行 亮 其中之一亮 闪烁 灭 亮 灭 灭 自动风速自动行模式的制热运行 灭 灭 灭 灭 闪烁 灭 灭 灭 灭 压缩机过载保护 灭 灭 灭 闪烁 灭 灭 灭 灭 灭 室内回风感温探头脱落 灭 闪烁 灭 灭 灭 灭 灭 灭 灭 室外盘管感温探头脱落 灭 灭 闪烁 灭 灭 灭 灭 灭 灭 室内盘管感温探头脱落 灭 灭 灭 灭 灭 灭 闪烁 灭 灭 室外机除霜 灭灭 灭灭 灭灭灭灭闪烁制冷剂泄露水源热泵单冷机型 指示灯符号故障现象 指示灯含义运行指示灯定时指示灯 睡眠指示灯亮 亮/灭 亮/灭 电源开、机器正常工作闪烁 室内/室外盘管感温头松脱或短路 闪烁 压缩机过载 闪烁 闪烁 水盘冷凝水满溢 指示灯状态闪烁闪烁水温过高或过低热泵机型 指示灯符号故障现象 指示灯含义运行指示灯定时指示灯 制热指示灯亮 亮/灭 亮/灭 电源开，机器正常工作闪烁 室内盘管感温头松脱或短路或室外换热器水温头松脱 闪烁 压缩机过载 闪烁 闪烁 水盘冷凝水满溢 指示灯状态闪烁闪烁水温过高或过低线控器面板指示分析：水源热泵FAN MODEAUTO HIGH MED LOW COOL DRY HEAT FAN SLEEP 数码管判断状态分析灭 其中之一亮 亮 灭 灭 灭 灭 不变 定风速制冷运行 亮 其中之一亮 亮 灭 灭 灭 灭 不变 自动风速制冷运行 灭 灭灭 灭灭 灭 灭 不变 灭 不变 除湿运行 灭 其中之一亮 灭 灭 亮 灭 灭 不变 定风速制热运行亮 其中之一亮 灭 灭 亮 灭 灭 不变 自动风速制热运行 灭 其中之一亮 灭 灭 灭 亮 灭 不变 定风速送风运行 亮 其中之一亮 灭 灭 灭 亮 灭 不变 自动风速送风运行灭 其中之一亮 亮 灭 闪烁 灭 灭 不变 定风速自动运行模式的制冷运行 亮 其中之一亮 亮 灭 闪烁 灭 灭 不变 自动风速自动运行模式的制冷运行 灭 其中之一亮 闪烁 灭 亮 灭 灭 不变 定风速自动运行模式的制热运行 亮其中之一亮闪烁灭亮灭灭不变机组正常运行自动风速自动运行模式的制热运行MDB100T 线控器故障代码序号故障或过程数码显示1 ROOM SENSOR 开路或短路 EO2 IDI SENSOR 开路及短路 E13 ODI SENSOR 开路及短路 E24 ID2 SENSOR 开路及短路 E35 OD2 SENSOR 开路及短路 E46 COMPI 过载 E57 COMP2过载 E68 COMP1高压保护 EA9 COMP2高压保护 Eb10 COMP1低压保护 Ec 11 COMP2低压保护 Ed12 电加热故障 E7 13 室内风机过载 E814 系统一除霜 －1 15系统一除霜－2故障代码故障说明故障处理EO 系统故障E1 TH1开路/短路（排气温度）E2 TH2开路/短路（1#进盘）E3 TH3开路/短路（1#中盘）E4 TH4开路/短路（2#进盘）E5 TH5开路/短路（2#中盘）E6 TH6开路/短路（3#进盘）E7 TH7开路/短路（3#中盘）E8 TH8开路/短路（环境）E9 TH9开路/短路（总出盘）EA TH10开路/短路（过冷进）EB TH11开路/短路（过冷出）EC TH12开路/短路（回气）EF 紧急运行FO 外机存贮器故障F7 环境温度超出运行允许范围F8 四通阀故障F9 冷媒泄漏FE 主从机通讯故障HO 数码过载H1 定速1过载H2 定速2过载H3 定速3过载H4 高压过高H5 高压传达感器故障H6 排气温度过高LO 过热度太小保护L1 低压过低L2 低压传达感器故障2、从机的故障代码故障代码故障说明故障代码故障说明冷媒泄漏10 系统故障 29数码过载11 TH1开路/短路（排气温度） 30定速1过载12 TH2开路/短路（1#进盘） 31定速2过载13 TH3开路/短路（1#中盘） 32定速3过载14 TH4开路/短路（2#进盘） 3315 TH5开路/短路（2#中盘） 34高压过高高压传感器故障16 TH6开路/短路（3#进盘） 35排气温度过高17 TH7开路/短路（3#中盘） 36过热度太小保护18 TH8开路/短路（环境） 40低压过低19 TH9开路/短路（总出盘） 41低压传感器故障1A TH10开路/短路（过冷进） 421B TH11开路/短路（过冷出）1C TH12开路/短路（回气）1F 紧急运行20 外机存贮器故障27 环境温度超出运行允许范围28 四通阀故障F1 内机进盘传感器故障F2 内机中盘传感器故障F3 内机出盘传感器故障F4 内机回风传感器故障F5 内机与线控器通讯故障F6 内机与线控器通讯故障FA 线控器存贮器故障FB 水泵故障（内机排水泵）FC 内外机通讯故障二、灯板的故障指示总表CoolDry故障类型 HeatFan室外机温度传感器故障闪闪闪闪室内机温度传感器故障闪闪闪亮系统故障闪闪闪灭室内机水泵故障闪闪亮闪压缩过载（包括数码、定速）闪闪亮亮室外机压力传达室感器故障闪闪亮灭机组的故障问题：MDS-B机型现象原因分析解决方案室温比设置温度高（制热时）或低（制冷时）重新设置温度有空气吹出但压缩机不工作在制热和除霜模式时，室内机刚刚启动等待10分钟左右电源没有接通检查并接通电源空调机组不工作设置了定时启动功能等待或取消定时启动主电源的熔断器烧断更换熔断器过滤网太脏清洗或更换过滤网冷气太小或热气不足回风口阻塞去除障碍物电池电量不足更换新电池遥控器显示模糊电池没有正确安装重新正确安装空气湿度太大除湿室内机前面板有冷凝水温度设置太低提高设置温度指示灯闪烁方式对应故障代码表：MDS-B机型故障类型Heat Fan Dry Cool 故障类型Heat Fan Dry Cool 故障类型Heat Fan Dry Cool室外温度传感器故障闪闪闪闪室内水泵故障闪闪亮闪压力过高或过低闪闪灭灭室内温度传感器故障闪闪闪亮压缩机过载闪闪亮亮内外机通讯故障闪灭闪闪闪闪亮灭其他故障闪灭闪亮系统故障闪闪闪灭室外机压力传感器故障序号故障代码故障说明序号故障代码故障说明序号故障代码故障说明1 E0 系统故障 23F7环境温度超出运行允许范围45 16 TH开路/短路（从机3#进盘）2 E1 TH1开路/短路（排气温度）24 F8 四通阀故障46 17 TH开路/短路（从机3#中盘）3 E2 TH2开路/短路（1#进盘）25 F9 冷媒泄漏47 18 TH开路/短路（从机环境）4 E3 TH3开路/短路（1#中盘）26 FA 线控器存贮器故障48 19 TH开路/短路（从机总出盘）5 E4 TH4开路/短路（2#进盘）27 FB 水泵故障（内机排水泵）49 1A TH开路/短路（从机过冷出口）6 E5 TH5开路/短路（2#中盘）28 FC 内外机通讯故障50 1B TH开路/短路（从机过冷回气）7 E6 TH6开路/短路（3#进盘）29 H0 数码过载51 1C TH开路/短路（从机回气）8 E7 TH7开路/短路（3#中盘）30 H1 定速1过载52 1F 紧急运行9 E8 TH8开路/短路（环境温度）31 H2 定速2过载53 20 外机存贮器故障10 E9 TH9开路/短路（总出盘温度）32 H3 定速3过载54 27 环境温度超出运行允许范围11 EA TH10开路/短路（过冷出口）33 H4 高压过高55 28 四通阀故障12 EB TH11开路/短路（过冷回气）34 H5 高压传感器故障56 29 冷媒泄漏13 EC TH12开路/短路（回气）35 H6 排气温度过高57 30 数码过载14 EE 模式冲突36 L0 过热度太小保护58 31 定速1过载15 EF 紧急运行37 L1 低压过低59 32 定速2过载16 F0 外机存贮器故障38 L2 低压传感器故障60 33 定速3过载17 F1 内机进盘传输器故障39 10 系统故障61 34 高压过高18 F2 内机中盘传感器故障40 11 TH开路/短路（从机排气）62 35 高压传感器故障19 F3 内机出盘传感器故障41 12 TH开路/短路（从机1#进盘）63 36 排气温度过高20 F4 内机回风传感器故障42 13 TH开路/短路（从机1#中盘）64 40 过热度太小保护21 F5 内机出风传感器故障43 14 TH开路/短路（从机2#进盘）65 41 低压过低22 F6 内机与线控器通讯故障44 15 TH开路/短路（从机2#中盘）66 42 低压传感器故障本故障代码指通过线控器显示的代码，有上位计算机时直接显示故障原因代码原因处理1 E0 室外机DLT排气温度感温器故障数码压缩机允许最大输出50%2 E1 室外机OD环境温度感温器故障制冷时外机高风速；制热时默认为03 E2 室外机RTN回气温度感温器故障-4 E3 压缩机底部温度感受温器故障-5 E4 室外机Inlet温度感温器故障制冷时报警提示；制热时外机电子膨胀阀开到固定开度6 E5 室外机Midlet温度感温器故障制冷外机风速高；制热模式除霜周期为1小时，除霜进间为5分钟7 E6 室外机Outlet温度感温器故障同E48 E7 室外机DLT排气温度过高（﹥130）停机，系统断电后才能恢复9 E8 系统故障停机，系统断电后才能恢复10 EE 模式冲突与室外机运行模式冲突的停止11 E9 水泵故障停内机12 F1 室内环境温度感温器故障室内机容量需求为50%13 F2 室内Inlet温度感温器故障室内机电子膨胀阀开到初始开度14 F3 室内Midlet温度感温器故障室内机电子膨胀阀开到初始开度15 F4 室内Outlet温度感温器故障室内机电子膨胀阀开到初始开度16 F5 室内机与线控器通讯故障故障提示，可自动恢复17 F6 线控器存储器故障按默认数据处理18 F7 线控器时钟故障故障恢复可清除报警指示19 F8 室内机与室外机通讯故障停机保护3分钟，可自动恢复20 F9 室外机存储器故障提示故障并按默认参数运行21 H1 压缩机高压故障停机保护3分钟，一小时内出现3次则提示E8，并保护22 H2 数码压缩机过载同H123 H3 定容压缩机过载同H124 L1 压缩机低压故障同H125 CX 内机与外机通讯故障X为内机号，X为“－”时表示外机与所有内机都有通讯故障MDSB外机数码管显示的故障代码总表序号故障代码故障说明故障处理0 EC00 0#内外机通讯故障1～47ECXX XY#内外机通讯故障48 ER48 数码过载ER49 定速1过载ER50 定速2过载风机故ER51 定速3过载ER52 高压过高ER53 低压过低ER54 存贮器故障（外机）ER55 系统故障停机ER56 排气温度过高ER57 内外机通讯故障ER58 四通阀故障ER59 环境温度超出运行允许范围ER60 紧急运行ER61 过热度太小保护ER62 冷媒泄漏ER63 从机通讯故障ER64 TH1开路/短路（排气温度）ER65 TH2开路/短路（1#进盘）ER66 TH3开路/短路（1#中盘）ER67 TH4开路/短路（2#进盘）ER68 TH5开路/短路（2#中盘）ER69 TH6开路/短路（3#进盘）ER70 TH7开路/短路（3#中盘）ER71 TH8开路/短路（环境）ER72 TH9开路/短路（总出盘）ER73 TH10开路/短路（过冷进）ER74 TH11开路/短路（过冷出）ER75 TH12开路/短路（回气）ER76 高压传感器故障ER77 低压传感器故障ER78 所有内外机通讯都有故障。
麦克维尔空调故障代码
麦克维尔空调故障代码麦克维尔空调MDS数码变容量多联机组维修故障代码室外主机故障代码故障说明E0系统故障E1TH1开路/短路（排气温度）E2TH2开路/短路（1#进盘）E3TH3开路/短路（1#中盘）E4TH4开路/短路（2#进盘）E5TH5E6TH6E7TH7E8TH8E9TH9EATH10EBTH11ECTH12EFF0F7F8F9FEH0H1定速1H2定速2H3定速3H4H5H6L0L1L2麦克维尔空调APM01C型控制器维修故障代码故障代码故障现象E0控制器系统故障E1压缩机电流过载E2系统低压保护E3系统高压保护E4回风传感器故障E5内盘传感器故障E6外盘传感器故障E7外环境传感器故障E8冷媒泄露E9盘管超过68度EA水泵故障或水位超限EB冷却水温度过高或过低EC网络接口通信故障麦克维尔空调APM01C型控制器C3B灯板故障显示故障显示故障现象FAN/POWER灯闪,其它全灭回风温度传感器脱落或短路DRY/TIMER灯闪,其它全灭HEAT除霜COOL冷媒泄露COOLHEATE1COOLE2E3麦克维尔EC000EC****(EC1515ER16ER17ER18水泵过载ER40TH1故障（保留）ER19水流量不足ER41TH2故障ER20高压故障ER42TH3故障ER21低压故障ER43TH4故障ER22存贮器故障（保留）ER44TH5故障（保留）ER23系统故障ER45TH6故障ER24排气温度过高（保留）ER46TH7故障ER25出水温度过低ER47TH8故障ER26四通阀故障（保留）ER48TH9故障ER27环境温度过高/过低禁止运行ER49TH10故障ER28启动紧急运行功能ER50TH11故障（保留）ER29过热度小于1度保护ER51TH12故障ER30从机有故障时都会出现ER52高压传感器故障（保留）ER31主从机通讯故障ER53低压传感器故障ER32保留ER54保留ER33保留ER55保留ER34保留。
麦克维尔故障大全
水源热泵 单冷机型 指示灯符号
指示灯含义
运行指示灯 亮
指示灯状态
闪烁 闪烁
定时指示灯 亮/灭 闪烁
闪烁 闪烁
睡眠指示灯 亮/灭
闪烁
故障现象
电源开、机器正常工作 室内/室外盘管感温头松脱或短路 压缩机过载 水盘冷凝水满溢 水温过高或过低
热泵机型 指示灯符号
指示灯含义
运行指示灯
定时指示灯
制热指示灯
亮
亮/灭
标准热泵+ SWING
1
热泵+辅助热盘管
标准热泵+HEATER
0
C+SWING
标准热泵+ SWING
0
单冷 C3A+SWING
标准单冷+ SWING
1
EE
0
C3J-P+热泵+ SWING
标准热泵
1
C3J-P+热泵+电加热
标准热泵+HEATER
0
C3A-A 热泵+ SWING
E1 风机压缩机过载保护水流开关故障 灭
其中之一亮
亮
灭灭
灭
灭 — 定风速制冷运行
E2 系统一压缩机高,低压力保护
亮
其中之一亮
亮
灭灭
灭
灭 — 自动风速制冷运行
E3 系统二压缩机高,低压力保护
灭
灭
灭
灭
灭
亮灭
—
灭 — 除湿运行
E4 室内回风感温头脱落
灭
其中之一亮
灭
灭亮
灭
灭 — 定风速制热运行
E5 室内系统一盘管感温头脱落
闪烁
亮/灭
新版麦克维尔空调故障代码速查-麦克维尔中央空调故障代码解释排除-麦克维尔中央空调故障代码表大全
新版麦克维尔空调故障代码速查，麦克维尔中央空调故障代码解释排除，麦克维尔中央空调故障代码表大全聚信口碑网汇总新版麦克维尔空调故障代码速查，麦克维尔中央空调故障代码解释排除，麦克维尔中央空调故障代码表大全。
在老款麦克维尔中央空调水机的故障代码不是很明确，一般用户可能看不懂，要咨询维保单位的。
相对来说新款空调的故障代码比较多也很明确，比较好看懂。
麦克维尔中央空调故障代码序号故障代码故障说明序号故障代码故障说明序号故障代码故障说明1 麦克维尔空调显示E0系统故障24F9制冷剂泄露4616 TH6开路/短路（从机3#）2 麦克维尔空调显示E1TH1开路/短路、排气25FA线控器存贮器故障4717 TH7开路/短路（从机3#）3 麦克维尔空调显示E2 TH2开路/短路 26FB内机水泵故障4818 TH8开路/短路（从机）4 麦克维尔空调显示E3 TH3开路/短路 27FC内外机通讯故障4919 TH9开路/短路（从机）5 麦克维尔空调显示E4 TH4开路/短路 28F麦克维尔空调显示E主从机通讯故障501A TH10开路/短路（从机）6 麦克维尔空调显示E5 TH5开路/短路 29H0数码过载511B TH11开路/短路（从机）7 麦克维尔空调显示E6 TH6开路/短路30H1定速1过载521C TH12开路/短路（从机）8 麦克维尔空调显示E7 TH7开路/短路 31 H2 定速2过载 53 1F紧急运转9 麦克维尔空调显示E8 TH8开路/短路 32 H3 定速3过载 54 20 外机存贮器故障 10 麦克维尔空调显示E9 TH9开路/短路33H4高压过高5527 环温超出运行允许范围11 麦克维尔空调显示EA TH10开路/短路 34 H5 高压传感器故障 56 28 四通阀故障 12 麦克维尔空调显示EB TH11开路/短路 35 H6 排气温度过高 57 29 制冷剂泄露 13 麦克维尔空调显示EC TH12开路/短路 36 L0 过热度太小保护58 30 数码过载 14 麦克维尔空调显示EF 紧急运转37 L1 低压过低 5931定速1过载 15 F0 外机存贮器故障 38 L2 低压传感器故障60 32定速2过载 16 F1 内机进盘传感器故障39L3 所有内机与外机通讯故障 6133定速3过载17 F2 内机中盘传感器故障对于从机而言，使用下面的故障代码62 34 高压过高18 F3 内机出盘传感器故障4010系统故障63 35高压传感器故障19 F4 内机回风传感器故障41 11 TH1开路/短路、从机排气64 36 排气温度过高20 F5 内机出风传感器故障42 12 TH2开路/短路（从机1#）65 40过热度太小保护 21F6内机与线控器通讯故障43 13 TH3开路/短路（从机1#） 66 41 低压过低22 F7 环温超出运行允许范围44 14 TH4开路/短路（从机2#）67 42低压传感器故障 23 F8 四通阀故障45 15 TH5开路/短路（从机2#）备注：TH1 排气温度传感器，TH2 1#进盘温度传感器，TH3 1#中盘温度传感器，TH4 2#进盘温度传感器， TH5 2#中盘温度传感器， TH6 3#进盘温度传感器，TH7 3#中盘温度传感器，TH8 环境温度传感器，TH9 总出盘温度传感器，TH10 过冷出口温度传感器，TH11 过冷回气温度传感器，TH12 回气温度传感器。
麦克维尔空调机组维修故障代码
麦克维尔空调MAC风冷模块式冷水机组维修故障代码A单压缩机系统输入端口故障描述代码故障处理1TH1回水感温线路/开路E1关闭所有外设2TH2出水感温线路/开路E2关闭所有外设3TH3回风感温线路/开路E3关闭所有外设4TH4除霜感温线1短/开路E4关闭所有外设5TH5除霜感温线2短/开路-不判断6OVHT/HP2电加热过载E6仅关闭电加热7FLOW水流量不足E7关闭所有外设8OV-PUMP水泵过载E8关闭所有外设9OV-FAN风机过载E9关闭所有外设10OV-P1压缩机过载EA仅关闭电加热11HP1压缩机高压报警EC仅关闭电加热12LP1压缩机低压报警ED仅关闭电加热13U6存储器存取故障EE关闭所有外设14……制冷出水温度过低EF关压缩机水泵辅助加热运行麦克维尔空调MAC风冷模块式冷水机组维修故障代码B双压缩机系统输入端口故障描述代码故障处理1TH1回水感温线路/开路E1关闭所有外设2TH2出水感温线路/开路E2关闭所有外设3TH3回风感温线路/开路E3关闭所有外设4TH4除霜感温线1短/开路E4关闭所有外设5TH5除霜感温线2短/开路E5关闭所有外设6OVHT/HP2压缩机2高压报警E6仅关闭电加热7FLOW水流量不足E7关闭所有外设8OV-PUMP水泵过载E8关闭所有外设9OV-FAN风机过载E9关闭所有外设10OV-P1压缩机1过载EA仅关闭压缩机111OV-P2压缩机2过载EB仅关闭压缩机212HP1压缩机1高压报警EC仅关闭压缩机113LP1压缩机1低压报警ED仅关闭压缩机114FREZ/LP2压缩机2低压报警EE仅关闭压缩机2麦克维尔空调MDS数码变容量多联机组维修故障代码A室外主机故障代码故障说明EO系统故障E1TH1开路/短路（排气温度）E2TH2开路/短路（1#进盘）E3TH3开路/短路（1#中盘）E4TH4开路/短路（2#进盘）E5TH5开路/短路（2#中盘）E6TH6开路/短路（3#进盘）E7TH7开路/短路（3#中盘）E8TH8开路/短路（环境）E9TH9开路/短路（总出盘）EATH10开路/短路（过冷进）EBTH11开路/短路（过冷出）ECTH12开路/短路（回气）EF紧急运行FO外机存贮器故障F7环境温度超出运行允许X围F8四通阀故障F9冷媒泄漏FE主从机通讯故障HO数码过载H1定速1过载H2定速2过载H3定速3过载H4高压过高H5高压传达感器故障H6排气温度过高LO过热度太小保护L1低压过低L2低压传达感器故障麦克维尔空调MDS数码变容量多联机组维修故障代码B室内机F1内机进盘传感器故障F2内机中盘传感器故障F3内机出盘传感器故障F4内机回风传感器故障F5内机与线控器通讯故障F6内机与线控器通讯故障FA线控器存贮器故障FB水泵故障（内机排水泵）FC内外机通讯故障麦克维尔空调MWCP水冷柜式空调机组维修故障代码A序号输入端口故障描述代码故障处理1LP1压缩机1低压L1压缩机1停2HP1压缩机1高压H1压缩机1停3LP2压缩机2低压L2压缩机2停4HP2压缩机2高压H2压缩机2停5LP3压缩机3低压L3压缩机3停6HP3压缩机3高压H3压缩机3停7LP4压缩机4低压L4压缩机4停8HP4压缩机4高压H4压缩机4停9OV-P1压缩机1过载H5压缩机1停10OV-P2压缩机2过载H6压缩机2停11OV-P3压缩机3过载H7压缩机3停12OV-P4压缩机4过载H8压缩机4停13OV-FAN风机过载H0系统停机14OV-PUMP水泵过载E5系统停机麦克维尔空调MWCP水冷柜式空调机组维修故障代码B15FLOW水流不足L8系统停机16E-PECT电加热过载H9电加热停17TH1回风感温头E0系统停机18TH2出水感温头E5系统停机19TH3盘管1感温头E1压缩机1停20TH4盘管2感温头E2压缩机2停21TH5盘管3感温头E3压缩机3停22TH6盘管4感温头E423 出水温度过高E6系统停机24 出水温度过低L9系统停机25 无反馈信号L0系统停机26 通讯故障E927 存储器故障E8麦克维尔空调常见故障的维修与检查1．麦克维尔空调常见故障主要有以下方面;根据麦克维尔空调的维修总结，发现下面几种情况是麦克维尔空调故障的主要原因，在实际维修过程中，故障率最高。
麦克维尔中央空调代码大全
麦克维尔中央空调代码1．麦克维尔中央空调代码1 E0 室外机DLT排气温度感温器故障2 E1 室外机OD环境温度感温器故障3 E2 室外机RTN回气温度感温器故障4 E3 压缩机底部温度感温器故障5 E4 室外机Inlet温度感温器故障6 E5 室外机Midlet温度感温器故障7 E6 室外机Outlet温度感温器故障8 E7 室外机DLT排气温度过高9 E8 系统故障10 EE 模式冲突11 E9 室内机水泵故障12 F1 室内环境温度感温器故障2．麦克维尔空调APM01C型故障代码3．麦克维尔MDS数码变容量多联机故障代码B 室内机4．麦克维尔MDS数码变容量多联机故障代码A 室外机5．麦克维尔空调APM01C型控制器C3B灯板故障显示6．麦克维尔MAC风冷模块水冷机组维修代码B 双压机7．麦克维尔空调MAC风冷模块水冷机组维修代码（三）8．麦克维尔空调MWCP水冷柜式机组维修代码B9．麦克维尔空调MWCP水冷柜式机组维修代码A麦克维尔中央空调排气压力高故障分析与排除故障现象：中央空调压缩机排气压力过高。
1）原因分析：中央空调系统制冷剂过多。
排除方法：取出多余的制冷剂。
2）原因分析：中央空调系统内有不凝性气体。
排除方法：排除中央空调系统中不凝性气体。
3）原因分析：中央空调换热效果差。
排除方法：清洗中央空调换热器。
4）原因分析：中央空调四通阀失灵。
排除方法：更换中央空调四通阀。
5）原因分析：中央空调室外风机风量不足。
排除方法：寻找中央空调小风量原因。
6）原因分析：中央空调过长的除霜周期。
排除方法：更改中央空调程序。
7）原因分析：中央空调风机电动机烧坏。
排除方法：更换中央空调风机电动机。
8）原因分析：中央空调热负荷过大。
排除方法：调整中央空调热负荷。
9）原因分析：中央空调膨胀阀开度过大。
排除方法：调节中央空调膨胀阀开度。
10）原因分析：中央空调系统内有不凝性气体。
排除方法：排除中央空调不凝性气体。
麦克维尔空调故障代码
麦克维尔空调故障代码麦克维尔空调故障代码麦克维尔空调作为一款广泛应用于家庭和商业环境中的空调品牌，其性能稳定可靠。
然而，在使用过程中，仍然有可能遇到一些故障问题。
本文将详细介绍麦克维尔空调可能出现的故障代码，并为您提供相应的解决方案。
代码E1：室内温度传感器故障可能原因：1. 室内温度传感器损坏或存在接触不良。
解决方案：1. 尝试重新连接室内温度传感器。
2. 如果问题仍然存在，建议更换室内温度传感器。
代码E2：管温传感器故障可能原因：1. 管温传感器损坏或存在接触不良。
解决方案：1. 尝试重新连接管温传感器。
2. 如果问题仍然存在，建议更换管温传感器。
代码E3：室内风机电机故障可能原因：1. 室内风机电机损坏或存在接触不良。
解决方案：1. 尝试重新连接室内风机电机。
2. 如果问题仍然存在，建议更换室内风机电机。
代码E4：室外风机电机故障可能原因：1. 室外风机电机损坏或存在接触不良。
解决方案：1. 尝试重新连接室外风机电机。
2. 如果问题仍然存在，建议更换室外风机电机。
代码E5：AC电流过大故障可能原因：1. 空调额定电流过大。
解决方案：1. 检查空调额定电流是否超过规定范围。
2. 如果问题仍然存在，建议更换适合的空调。
代码E6：室外通信故障可能原因：1. 室外通信线路存在问题。
解决方案：1. 检查室外通信线路是否连接良好。
2. 如果问题仍然存在，建议联系专业技术人员进行维修。
代码E7：温度保护可能原因：1. 空调内部温度过高。
解决方案：1. 检查空调周围是否存在遮挡或堵塞物，确保空气流通。
2. 如果问题仍然存在，联系专业技术人员进行维修。
代码E8：室内外机通信故障可能原因：1. 室内外机通信线路存在问题。
解决方案：1. 检查室内外机通信线路是否连接良好。
2. 如果问题仍然存在，建议联系专业技术人员进行维修。
代码E9：室内电源故障可能原因：1. 室内电源供电不稳定。
解决方案：1. 检查室内电源是否正常供电。
麦克维尔空调机组维修故障代码
麦克维尔空调机组维修故障代码LT麦克维尔空调MDS数码变容量多联机组维修故障代码A室外主机故障代码故障说明EO系统故障E1TH1开路/短路（排气温度）E2TH2开路/短路（1#进盘）E3TH3开路/短路（1#中盘）E4TH4开路/短路（2#进盘）E5TH5开路/短路（2#中盘）E6TH6开路/短路（3#进盘）E7TH7开路/短路（3#中盘）E8TH8开路/短路（环境）E9TH9开路/短路（总出盘）EATH10开路/短路（过冷进）EBTH11开路/短路（过冷出）ECTH12开路/短路（回气）EF紧急运行FO外机存贮器故障F7环境温度超出运行允许范围F8四通阀故障F9冷媒泄漏FE主从机通讯故障HO数码过载H1定速1过载H2定速2过载H3定速3过载H4高压过高H5高压传达感器故障H6排气温度过高LO过热度太小保护L1低压过低L2低压传达感器故障麦克维尔空调MDS数码变容量多联机组维修故障代码B室内机F1内机进盘传感器故障F2内机中盘传感器故障F3内机出盘传感器故障F4内机回风传感器故障F5内机与线控器通讯故障F6内机与线控器通讯故障FA线控器存贮器故障FB水泵故障（内机排水泵）FC内外机通讯故障麦克维尔空调MWCP水冷柜式空调机组维修故障代码A序号输入端口故障描述代码故障处理1LP1压缩机1低压L1压缩机1停2HP1压缩机1高压H1压缩机1停3LP2压缩机2低压L2压缩机2停4HP2压缩机2高压H2压缩机2停5LP3压缩机3低压L3压缩机3停6HP3压缩机3高压H3压缩机3停7LP4压缩机4低压L4压缩机4停8HP4压缩机4高压H4压缩机4停9OV-COMP1压缩机1过载H5压缩机1停10OV-COMP2压缩机2过载H6压缩机2停11OV-COMP3压缩机3过载H7压缩机3停12OV-COMP4压缩机4过载H8压缩机4停13OV-FAN风机过载H0系统停机14OV-PUMP水泵过载E5系统停机麦克维尔空调MWCP水冷柜式空调机组维修故障代码B15FLOW水流不足L8系统停机16E-PECT电加热过载H9电加热停17TH1回风感温头E0系统停机18TH2出水感温头E5系统停机19TH3盘管1感温头E1压缩机1停20TH4盘管2感温头E2压缩机2停21TH5盘管3感温头E3压缩机3停22TH6盘管4感温头E423 出水温度过高E6系统停机24 出水温度过低L9系统停机25 无反馈信号L0系统停机26 通讯故障E927 存储器故障E8麦克维尔空调常见故障的维修与检查1．麦克维尔空调常见故障主要有以下方面;根据麦克维尔空调的维修总结，发现下面几种情况是麦克维尔空调故障的主要原因，在实际维修过程中，故障率最高。
麦克维尔空调机组维修故障代码
麦克维尔空调MAC风冷模块式冷水机组维修故障代码A单压缩机系统输入端口故障描述代码故障处理1TH1回水感温线路/开路E1关闭所有外设2TH2出水感温线路/开路E2关闭所有外设3TH3回风感温线路/开路E3关闭所有外设4TH4除霜感温线1短/开路E4关闭所有外设5TH5除霜感温线2短/开路-不判断6OVHT/HP2电加热过载E6仅关闭电加热7FLOW水流量不足E7关闭所有外设8OV-PUMP水泵过载E8关闭所有外设9OV-FAN风机过载E9关闭所有外设10OV-COMP1压缩机过载EA仅关闭电加热11HP1压缩机高压报警EC仅关闭电加热12LP1压缩机低压报警ED仅关闭电加热13U6存储器存取故障EE关闭所有外设14……制冷出水温度过低EF关压缩机水泵辅助加热运行麦克维尔空调MAC风冷模块式冷水机组维修故障代码B双压缩机系统输入端口故障描述代码故障处理1TH1回水感温线路/开路E1关闭所有外设2TH2出水感温线路/开路E2关闭所有外设3TH3回风感温线路/开路E3关闭所有外设4TH4除霜感温线1短/开路E4关闭所有外设5TH5除霜感温线2短/开路E5关闭所有外设6OVHT/HP2压缩机2高压报警E6仅关闭电加热7FLOW水流量不足E7关闭所有外设8OV-PUMP水泵过载E8关闭所有外设9OV-FAN风机过载E9关闭所有外设10OV-COMP1压缩机1过载EA仅关闭压缩机111OV-COMP2压缩机2过载EB仅关闭压缩机212HP1压缩机1高压报警EC仅关闭压缩机113LP1压缩机1低压报警ED仅关闭压缩机114FREZ/LP2压缩机2低压报警EE仅关闭压缩机2麦克维尔空调MDS数码变容量多联机组维修故障代码A室外主机故障代码故障说明EO系统故障E1TH1开路/短路（排气温度）E2TH2开路/短路（1#进盘）E3TH3开路/短路（1#中盘）E4TH4开路/短路（2#进盘）E5TH5开路/短路（2#中盘）E6TH6开路/短路（3#进盘）E7TH7开路/短路（3#中盘）E8TH8开路/短路（环境）E9TH9开路/短路（总出盘）EATH10开路/短路（过冷进）EBTH11开路/短路（过冷出）ECTH12开路/短路（回气）EF紧急运行FO外机存贮器故障F7环境温度超出运行允许范围F8四通阀故障F9冷媒泄漏FE主从机通讯故障HO数码过载H1定速1过载H2定速2过载H3定速3过载H4高压过高H5高压传达感器故障H6排气温度过高LO过热度太小保护L1低压过低L2低压传达感器故障麦克维尔空调MDS数码变容量多联机组维修故障代码B室内机F1内机进盘传感器故障F2内机中盘传感器故障F3内机出盘传感器故障F4内机回风传感器故障F5内机与线控器通讯故障F6内机与线控器通讯故障FA线控器存贮器故障FB水泵故障（内机排水泵）FC内外机通讯故障麦克维尔空调MWCP水冷柜式空调机组维修故障代码A序号输入端口故障描述代码故障处理1LP1压缩机1低压L1压缩机1停2HP1压缩机1高压H1压缩机1停3LP2压缩机2低压L2压缩机2停4HP2压缩机2高压H2压缩机2停5LP3压缩机3低压L3压缩机3停6HP3压缩机3高压H3压缩机3停7LP4压缩机4低压L4压缩机4停8HP4压缩机4高压H4压缩机4停9OV-COMP1压缩机1过载H5压缩机1停10OV-COMP2压缩机2过载H6压缩机2停11OV-COMP3压缩机3过载H7压缩机3停12OV-COMP4压缩机4过载H8压缩机4停13OV-FAN风机过载H0系统停机14OV-PUMP水泵过载E5系统停机麦克维尔空调MWCP水冷柜式空调机组维修故障代码B15FLOW水流不足L8系统停机16E-PECT电加热过载H9电加热停17TH1回风感温头E0系统停机18TH2出水感温头E5系统停机19TH3盘管1感温头E1压缩机1停20TH4盘管2感温头E2压缩机2停21TH5盘管3感温头E3压缩机3停22TH6盘管4感温头E423 出水温度过高E6系统停机24 出水温度过低L9系统停机25 无反馈信号L0系统停机26 通讯故障E927 存储器故障E8麦克维尔空调常见故障的维修与检查1．麦克维尔空调常见故障主要有以下方面;根据麦克维尔空调的维修总结，发现下面几种情况是麦克维尔空调故障的主要原因，在实际维修过程中，故障率最高。
麦克维尔空调故障代码
序号
故障代码
故障说明
故障可能产生的原因
3、从机的地址拨码设置错误
机组数码管显示
2
ECXX线控器显示 XX号从机通讯故障 4、主机的设置的从机数量是否不对
XX(XX为00-14
5、从机的PC通讯口坏
6、XX号从机通讯线是否插错位置
3
机组数码管显示 与所有的从机通讯故 1、主机的Bin/Ain口通讯线脱落
水压差开关报警
1、水泵选型小 2、水过滤器堵塞 3、水系统空气未排干净
解决方法 将所有的从机地址按照规格书 重新设置，看是否设有重复地 址 重新设置从机的台数，所设台 数是否与所有的地址吻合 1、将XX号从机的控制板上的两 个485交换位置 2、更换控制板 将XX号从机的通讯线接到 APC/BPC端口 将通讯线重新接入Bin/Ain端 口，将线头拧紧 检查通讯线
4、控制模块低压传感器检测电路有故障
25
机组数码管显示 ER54
补水泵故障 水泵运行电流过大，过载保护器动作
26
机组数码管显示 ER56
水位开关故障
1、水位开关接线是否接反 2、水位开关短路/断路
1、Y型过滤器脏堵
27
机组数码管显示 ER57
出水温度过高
2、补水泵故障 3、SV2故障
4、温水阀故障
28
3、控制模块温度传感器检测电路问题
1、TH6温度传感脱落或没有插好
19
机组数码管显示 TH6进水温度传感器
ER45
故障
2、TH6温度传感器桥路/断路
3、控制模块温度传感器检测电路问题
1、TH7温度传感脱落或没有插好
20
机组数码管显示 TH7出水温度传感器
新版麦克维尔空调故障代码速查-麦克维尔中央空调故障代码解释排除-麦克维尔中央空调故障代码表大全
新版麦克维尔空调故障代码速查，麦克维尔中央空调故障代码解释排除，麦克维尔中央空调故障代码表大全聚信口碑网汇总新版麦克维尔空调故障代码速查，麦克维尔中央空调故障代码解释排除，麦克维尔中央空调故障代码表大全。
在老款麦克维尔中央空调水机的故障代码不是很明确，一般用户可能看不懂，要咨询维保单位的。
相对来说新款空调的故障代码比较多也很明确，比较好看懂。
麦克维尔中央空调故障代码序号故障代码故障说明序号故障代码故障说明序号故障代码故障说明1 麦克维尔空调显示E0系统故障24F9制冷剂泄露4616 TH6开路/短路〔从机3#〕2 麦克维尔空调显示E1TH1开路/短路、排气25FA线控器存贮器故障4717 TH7开路/短路〔从机3#〕3 麦克维尔空调显示E2 TH2开路/短路 26FB内机水泵故障4818 TH8开路/短路〔从机〕4 麦克维尔空调显示E3 TH3开路/短路 27FC内外机通讯故障4919 TH9开路/短路〔从机〕5 麦克维尔空调显示E4 TH4开路/短路 28F麦克维尔空调显示E主从机通讯故障501A TH10开路/短路〔从机〕6 麦克维尔空调显示E5 TH5开路/短路 29H0数码过载511B TH11开路/短路〔从机〕7 麦克维尔空调显示E6 TH6开路/短路30H1定速1过载521C TH12开路/短路〔从机〕8 麦克维尔空调显示E7 TH7开路/短路 31 H2 定速2过载 53 1F紧急运转9 麦克维尔空调显示E8 TH8开路/短路 32 H3 定速3过载 54 20 外机存贮器故障 10 麦克维尔空调显示E9 TH9开路/短路33H4高压过高5527 环温超出运行允许范围11 麦克维尔空调显示EA TH10开路/短路 34 H5 高压传感器故障 56 28 四通阀故障 12 麦克维尔空调显示EB TH11开路/短路 35 H6 排气温度过高 57 29 制冷剂泄露 13 麦克维尔空调显示EC TH12开路/短路 36 L0 过热度太小保护58 30 数码过载 14 麦克维尔空调显示EF 紧急运转37 L1 低压过低 5931定速1过载 15 F0 外机存贮器故障 38 L2 低压传感器故障60 32定速2过载 16 F1 内机进盘传感器故障39L3 所有内机与外机通讯故障 6133定速3过载17 F2 内机中盘传感器故障对于从机而言，使用下面的故障代码62 34 高压过高18 F3 内机出盘传感器故障4010系统故障63 35高压传感器故障19 F4 内机回风传感器故障41 11 TH1开路/短路、从机排气64 36 排气温度过高20 F5 内机出风传感器故障42 12 TH2开路/短路〔从机1#〕65 40过热度太小保护 21F6内机与线控器通讯故障43 13 TH3开路/短路〔从机1#〕 66 41 低压过低22 F7 环温超出运行允许范围44 14 TH4开路/短路〔从机2#〕67 42低压传感器故障 23 F8 四通阀故障45 15 TH5开路/短路〔从机2#〕备注：TH1 排气温度传感器，TH2 1#进盘温度传感器，TH3 1#中盘温度传感器，TH4 2#进盘温度传感器， TH5 2#中盘温度传感器， TH6 3#进盘温度传感器，TH7 3#中盘温度传感器，TH8 环境温度传感器，TH9 总出盘温度传感器，TH10 过冷出口温度传感器，TH11 过冷回气温度传感器，TH12 回气温度传感器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
麦克维尔故障代码
故障显示：（仅适用于APM01C的SLM控制器）
故障代码故障现象
E0 控制器系统故障
E1 外接故障输入（压缩机电流过载）
E2 外接故障输入（压缩机系统低压保护）
E3 外接故障输入（压缩机系统高压保护）
E4 回风温度传感器脱落或短路
E5 室内盘管传感器脱落或短路
E6 室外盘管传感器脱落或短路
E7 室外环境传感器脱落或短路
E8 冷媒泄漏
E9 盘管温度超过68度
EA水泵故障或水位超限
EB冷却水温过高或过低
EC网络接口通信故障
适用于麦克维尔模块式风冷冷水/热泵机组
MAC210/MAC230D /DS/DM/DR/DRS/DR
MC302l控制器使用手册
一、操作
1、开关机
按ON/OFF键，机组在开机（RUN灯亮）、关机（RUN灯灭）之间切换。
2、模式选择
按“模式”键可在制冷/制热模式之间切换，须注意的是，模式却换必须在关机状态下进行。
3、参数查询
使用本控制器能查询它所联网的任意一台机组的工作状态及参数（有哪几台压缩机在工作、进水设置温度、进水温度、出水设置温度、出水温度、机组的定时设置、制冷防冻温度、冬季防冻温度、除霜温度等）。
按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，查看到的是不同机组的当前参数，若要查询某个机组的工作参数，找到欲查询的机组号时按“确定”键即可查询该机组的工作参数了，按“▲”或“▼”键查看该机组的不
同的参数。
4、参数设置
①按“密码”键显示器左下框内显示“密码输入”和“00”，按“▲”或“▼”键改变数值，当选择到正确的用户密码后按“确定”键（出厂密码为“00”），显示框内显示时间，则表示已经输入正确的用户密码，可以进行以下设置：
A、运行参数修改：在输入正确密码后，按照步骤②→③→④就能够完成运行参数的修改设置。
B、用户密码修改：在输入正确密码后，按“密码”键显示框内只显示“00”，则表示进入用户密码修改设置，按“▲”或“▼”键改变数值后，按“确定”键修改拥护密码完成，同时跳出参数设置状态。
②按“机组”键后机组号码闪烁，此时按“▲”或“▼”键改变机组号，找到欲设置参数的机组号时按“确定”键即可设置该机组的工作参数了（可设置的参数有：制冷进水温度、制热进水温度）。
③按“▲”或“▼”键选择要设置的参数，按“确定”键后就可以按“▲”或“▼”键设置参数值，设置完成后按“确定”键保存设置结果。
④重复步骤②可设置其他参数（注意：60秒内没有按键则退出参数设置）。
⑤设置参数值必须在关机状态下进行。
5、实时时钟设置
用针形工具按“模式”键上方的小孔，液晶显示器上显示“星期设置”的字样，按“▲”或“▼”键设置当前时间是星期几，设置好了之后再按小孔，星期设置成功，同时显示器上显示“时钟设置”时间会闪烁，此时按“▲”键修改小时，按“▼”键修改分钟，再按小孔即可保存设置的时钟。
6、定时设置
①按“定时”键后显示器上同时显示“星期设置”和“定时设置”的字样，此时按“▲”或“▼”键选择要设置定时的时间在星期几，选好后按“确定”键，显示器上显示“定时设置”的字样，此时已经选定定时星期，进入定时次数设置。
②进入定时次数设置后，按“▲”或“▼”键选择要设置当天的哪个定时（能设置4个，在“机组号”上方有指示），按“确定”键选定某个定时，进入定时开或关的选择。
③按“▲”或“▼”键选择“定时开”和“定时关”，按“确定”键选定当前这个定时是开还是关，进入定时时间选择，此时显示器上显示“定时设置”和“时钟设置”并且时间闪烁。
如果机组设置有二通阀联锁功能，机组处于二通阀连锁状态时，线控器显示“SA”。
MACD模块可以储存16个历史故障，可以通过主模块上的“K1”
“K2”“K3”“K4”四个按键查找，具体方法如下：连续按“K1”键直至数码管显示“OHE”，然后按“K4”键确认，显示“HE--”，再按“K4”显示“HE0-”，
表示需要查第几个故障，可通过“K2”和“K3”按键上翻或下翻，查找第几个故障，然后按“K4”确认，数码管即可显示此故障代码。
例1：显示“HE0-”后，按“K2”直至显示“HE01”，按“K4”确认，显示“ER21”，表示第二个故障为低压故障。
例2：需要查找第十二个故障显示“HE--”后，按“K2”显示“HE-1”，再按“K4”确认，显示“HE1-”，然后按“K2”直至数码管显示“HE11”，再按“K4”确认即可查到第十二个故障的代码。
故障查找从“HE00”到“HE15”，表示第一到第十六的故障序号。
如果查找到故障显示“ER00”表示这个故障序号无故障。
比如查到“HE02”的故障为“ER00”，即表示没有第三个故障和后面的故障了注：各按键必须在5秒内操作。
MDS数码变容量多联空调系统故障代码
代码原因
1 E0 室外机DLT排气温度感温器故障
2 E1 室外机OD环境温度感温器故障
3 E2 室外机RTN回气温度感温器故障
4 E3 压缩机底部温度感温器故障
5 E4 室外机Inlet温度感温器故障
6 E5 室外机Midlet温度感温器故障
7 E6 室外机Outlet温度感温器故障
8 E7 室外机DLT排气温度过高
9 E8 系统故障
10 EE 模式冲突
11 E9 室内机水泵故障
12 F1 室内环境温度感温器故障
麦克维尔MACD风冷冷水机组故障代码
代码故障现象
EC00 0号从机通讯故障
EC** **(指1-14)号从机通讯故障
EC15 15号从机通讯故障
ER16 压缩机过载
ER17 风机过载
ER18 水泵过载
ER19 水流量不足
ER20 高压故障
ER21 低压故障
ER22 存贮器故障（保留）
ER23 系统故障
ER24 排气温度过高（保留）
ER25 出水温度过低
ER26 四通阀故障（保留）
ER27 环境温度过高/过低禁止运行ER28 启动紧急运行功能
ER29 过热度小于1度保护
ER30 从机有故障时都会出现
ER31 主从机通讯故障
ER32 保留
ER33 保留
ER34 保留
ER35 保留
ER36 保留
ER37 保留
ER38 保留
ER39 保留
ER40 TH1故障（保留）
ER41 TH2故障
ER42 TH3故障
ER43 TH4故障
ER44 TH5故障（保留）
ER45 TH6故障
ER46 TH7故障
ER47 TH8故障
ER48 TH9故障
ER49 TH10故障
ER50 TH11故障（保留）
ER51 TH12故障
ER52 高压传感器故障（保留）
ER53 低压传感器故障
ER54 保留
ER55 保留
麦克维尔空调MDS数码变容量多联机组维修故障代码室外主机
故障代码故障说明
E0 系统故障
E1 TH1开路/短路（排气温度）
E2 TH2开路/短路（1#进盘）
E3 TH3开路/短路（1#中盘）
E4 TH4开路/短路（2#进盘）
E5 TH5开路/短路（2#中盘）
E6 TH6开路/短路（3#进盘）
E7 TH7开路/短路（3#中盘）
E8 TH8开路/短路（环境）
E9 TH9开路/短路（总出盘）
EA TH10开路/短路（过冷进）
EB TH11开路/短路（过冷出）
EC TH12开路/短路（回气）
EF 紧急运行
F0 外机存贮器故障
F7 环境温度超出运行允许范围
F8 四通阀故障
F9 冷媒泄漏
FE 主从机通讯故障
H0 数码过载
H1 定速1过载
H2 定速2过载
H3 定速3过载
H4 高压过高
H5 高压传达感器故障
H6 排气温度过高
L0 过热度太小保护
L1 低压过低
L2 低压传达感器故障
麦克维尔空调APM01C型控制器维修故障代码
故障代码故障现象
E0 控制器系统故障
E1 压缩机电流过载
E2 系统低压保护
E3 系统高压保护
E4 回风传感器故障
E5 内盘传感器故障
E6 外盘传感器故障
E7 外环境传感器故障
E8 冷媒泄露
E9 盘管超过68度
EA 水泵故障或水位超限
EB 冷却水温度过高或过低
EC 网络接口通信故障
麦克维尔空调APM01C型控制器C3B灯板故障显示
故障显示——故障现象
FAN/POWER灯闪，其它全灭——回风温度传感器脱落或短路DRY/TIMER灯闪，其它全灭——室外盘管传感器脱落或短路HEAT灯闪，其它全灭——除霜
COOL灯闪，其它全灭——室内盘管传感器脱落或短路COOL，DRY/TIMER灯闪，其它全灭——冷媒泄露
COOL灯闪，其它全灭——盘管温度超过68度，压缩机过载DRY/TIMER，HEAT灯闪，其它全灭——水温过高或过低FAN/POWER灯闪，其它全亮——E1
COOL灯闪，其它全亮——E2
DRY/TIMER灯闪，其它全亮——E3。
