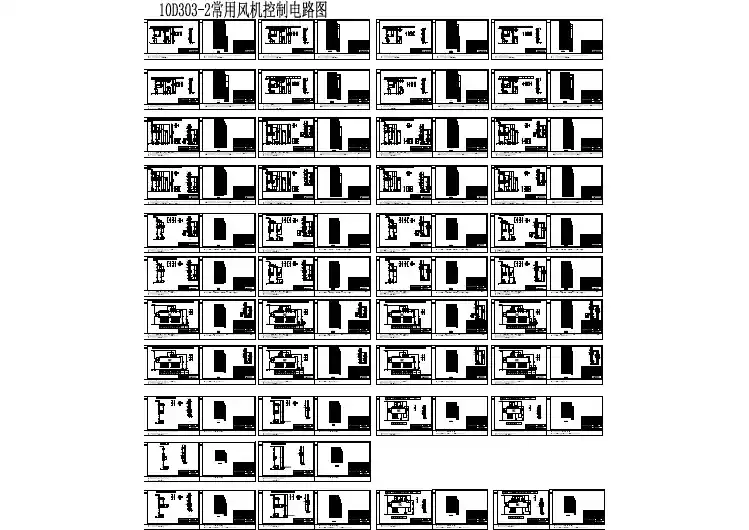

10D303-2常用风机控制电路图
解析国标图集10D303《常用电机控制电路图——专业技术要求
【图集解析】解析国标图集10D303《常用电机控制电路图》——专业技术要求在JGJ 16-2008《民用建筑电气设计规范》中强制性条文第7.6.4条规定：“配电线路的过负荷保护，应在过负荷电流引起的导体温升对导体的绝缘、接头、端子或导体周围的物质造成损害前切断负荷电流。
对于突然断电比过负荷造成的损失更大的线路，该线路的过负荷保护应作用于信号而不应切断电路。
”从第7.6.4条可以看出，针对10D303中的消防风机（消防排烟风机、加压送风机等）和消防水泵（消火栓用消防泵、自动喷洒用消防泵和消防稳压泵），过负荷保护应作用于信号而不应作用于切断电路。
1 消防风机过负荷保护只报警不跳闸的实现图8为两用单速风机（平时和消防均使用的风机，风机不可调速）电路图（10D303第21、22页）XKDF-1。
从图8控制原理中可以看出，风机手动控制和平时DDC自动控制，热继电器常闭触点BB参与控制，风机过负荷后，热继电器常闭触点BB断开，接触器QAC线圈失电，主回路接触器QAC主动合触点断开，切断了风机主电路。
而在消防状态下，无论由消防联动（模块）控制KA1，还是由消防控制室手动旋转开关“SF” 应急控制，热继电器常闭触点BB不参与控制，控制回路躲过热继电器常闭触点BB，风机过负荷，不会使接触器QAC线圈失电，不切断风机主电路。
但风机过负荷时，热继电器常开触点BB闭合，会使声光报警（黄色信号灯PGY点亮，蜂鸣器PB报警）。
因此在消防状态下，实现了风机过负荷只作用于信号而不作用于切断电路。
图中声响报警可以通过复位按钮“ SR ”解除。
2 消防水泵过负荷保护只报警不跳闸的实现一般工程设计中消防风机无备用风机，而消防水泵一般是一台工作一台备用（或两用一备）。
GB 50055-93《通用用电设备配电设计规范》第2.4.6条的条文说明中有这么一句话：“一、过载是导致电动机损坏的主要原因。
……在为编制原规范而进行的调查中，收集到国内……以至美国《电气建设与维护》杂志称，大约电动机故障的95 % 是由过载产生的过热所致……二、……此外，某些场合下断电的后果比过载运行更严重，如没有备用机组的消防泵，应在过载情况下坚持工作。
配电箱控制回路--99D303-2~3图集
小计 XYK(J)F-3排烟(正压送风)风机电路图
低压断路器 隔离开关 接触器 热继电器 熔断器 转换开关 按钮 信号灯 控制变压器 中间继电器 中间继电器 中间继电器 电铃 RT14-20/6A LW5-16D0401/2 LA38-11 AD11-22 JBK3-63 ~220/24V RXM4AB1BD DC24V RXM4AB1B7 ~24V RXM4AB1P7 ~220V φ55 ~220V
以下设备不在控制箱内 钥匙式控制按钮 CJK22-22Y2A 排烟防火阀 消防联动动合触点 DDC外控动合触点 70 C或280 C
0 0
小计 XKDF-2两用单速风机电路图
低压断路器 隔离开关 接触器
409 10D303-2/P21~22
只 只 只 按钮 信号灯 控制变压器 中间继电器 中间继电器 中间继电器 电铃 RT14-20/6A LW5-16D0401/2 LA38-11 AD11-22 JBK3-63 ~220/24V RXM4AB1BD DC24V RXM4AB1B7 ~24V RXM4AB1P7 ~220V φ55 ~220V
10D303-2/P27~28
1 1 3 2 1 1 6 4 1 3 1 2 1 1 6 60 8 7 50 30 40 30 50 0 0 0 2开1闭 0 6 10D303-2/P27~28 60 48 28 50 90 40 60 50 装在消防中心联动台 通风专业定 消防系统提供 DDC系统提供
只 只 只 只 只 个 只 只 只 只
以下设备不在控制箱内
149 XKTF-1普通风机电路图
低压断路器 隔离开关 接触器 热继电器 熔断器 转换开关 按钮 信号灯 中间继电器 DDC外控动合触点 排烟防火阀 控制按钮 信号灯 70 C或280 C CJK22-22P CJK22- ~220V
电动机常用控制电路原理图识读
电动机常用控制电路原理图识读一、接触器连锁正反转电路1、闭合电源闭合总电源QF1，QF2,闭合控制电源QF3。
2、正转启动运行按下启动按钮SB2，通过常闭触点KM2将4、5号线接通，线圈KM1得电，辅助触点KM1闭合，3、4号线接通自保持，接触器KM1主触点闭合，电动机得电正转运行。
同时辅助触点KM1断开6、7号线，闭锁线圈KM2，防止其带电。
3、正转停止运行按下停止按钮SB1，线圈KM1失电，接触器KM1主触点、辅助自保持触点恢复初始状态，电动机断电停止正转运行。
4、反转启动运行按下启动按钮SB3，通过常闭触点KM1将6、7号线接通,线圈KM2得电，辅助触点KM2闭合，3、6号线接通自保持，接触器KM2主触点闭合，电动机得电反转运行。
同时辅助触点KM2断开4、5号线，闭锁线圈KM1，防止其带电。
5、反转停止运行按下停止按钮SB1，线圈KM2失电，接触器KM2主触点、辅助自保持触点恢复初始状态，电动机断电停止反转运行。
二、按钮连锁正反转电路1、闭合电源闭合总电源QF1，QF2,闭合控制电源QF3。
2、正转启动运行按下启动按钮SB2，通过SB3的常闭触点将4、5号线接通，线圈KM1得电，辅助触点KM1闭合，3、4号线接通自保持，接触器KM1主触点闭合，电动机得电正转运行。
3、正转停止运行按下停止按钮SB1，线圈KM1失电，接触器KM1主触点、辅助自保持触点恢复初始状态，电动机断电停止正转运行。
4、反转启动运行按下启动按钮SB3，通过SB2的常闭触点将6、7号线接通，线圈KM2得电，辅助触点KM2闭合，3、6号线接通自保持，接触器KM2主触点闭合，电动机得电反转运行。
5、反转停止运行按下停止按钮SB1，线圈KM2失电，接触器KM2主触点、辅助自保持触点恢复初始状态，电动机断电停止反转运行。
三、时间继电器自动控制Y-△控制电路1、闭合电源闭合总电源QF1，QF2,闭合控制电源QF3。
2、Y形启动运行按下启动按钮SB2，线圈KM1得电，常开触点KM1闭合,接通3、4号线自保持，通过常闭触点KM3将4、5号线接通，线圈 KT得电，常闭触点KT使5、6号线接通，线圈KM2得电，主触点KM1、KM2闭合，电动机得电Y形运行，并断开常闭触点KM2，4、7号线断电，闭锁KM3，防止其带电。
新旧版《常用风机控制电路图》中消防风机控制电路比较
新旧版《常用风机控制电路图》中消防风机控制电路比较郑凯;郑华宇【摘要】以消防兼平时两用双速风机控制原理图为例,从消防联动控制器自动控制、手动控制盘手动控制、低速和高速转换瞬时短路、消防返回信号、防烟防火阀连锁停止风机、平时无自动控制的接线变化和CPS用于消防风机控制等方面比较了新旧版《常用风机控制电路图》中消防风机控制电路,探讨了变化的原因和目的,并阐述了参考图集时的注意事项.【期刊名称】《现代建筑电气》【年(卷),期】2017(008)010【总页数】4页(P48-51)【关键词】消防兼平时两用双速风机;转换开关;控制原理图;设计图集【作者】郑凯;郑华宇【作者单位】浙江大学建筑设计研究院有限公司,浙江杭州310000;杭州市地铁集团有限责任公司,浙江杭州310000【正文语种】中文【中图分类】TM401根据住房和城乡建设部建质函[2016]168号,16D303-2《常用风机控制电路图》[1](新版图集)标准设计自2016年9月1日起实施,10D303-2《常用风机控制电路图》[2](旧版图集)标准设计同时废止。
新版图集较旧版图集对消防风机控制电路进行比较大的修改。
本文对新旧版图集中消防兼平时两用双速风机电路图进行比较,针对主要变化进行了探讨。
新版图集只保留了消防联动控制模块提供DC 24 V有源触点,通过DC 24 V中间继电器KA1启动消防风机的有源触点控制方案。
取消消防联动控制模块联动通过降压变压器接到～24 V控制电路的动合触点来启动消防风机的控制方案[3-4]。
新版图集中消防兼平时两用双速风机控制原理图如图1所示,由装设在消防控制器手动控制盘上的控制按钮,通过DC 24 V中间继电器,分别手动控制风机的启动和停止,未再采用旧版图集通过装设在消防联动台上的钥匙式控制按钮SF进行AC 220 V电源控制的方式。
同时通过中间继电器KA5实现消防控制室手动停止消防风机的功能,弥补旧版图集中控制电路只能在消防控制室启动消防风机而不能停止的不足。
常用电动机控制电路原理图
三相异步电机启动常见方法1、定时自动循环控制电路说明：（技师一）1、题图中的三相异步电动机容量为1.5KW，要求电路能定时自动循环正反转控制；正转维持时间为20秒钟，反转维持时间为40秒钟。
2、按原理图在配电板上配线,要求线路明快、工艺合理、接点牢靠.3、简述电路工作原理。
注：时间继电器的延时时间不得小于15秒，时间调整应从长向短调。
定时自动循环控制电路电路工作原理:合上电源开关QF，按保持按钮SB2，中间继电器KA吸合，KA的自保触点及按钮SB2、KT1、KT2断电延时闭合的动断触点组成的串联电路并联,接通了起动控制电路。
按起动按钮SB3，时间继电器KT1得电，其断电延时断开的动合触点KT1闭合，接触器KM1线圈得电，主触点闭合，电动机正转（正转维持时间为20秒计时开始)。
同时KM1动合触点接通了时间继电器KT2,其串联在接触器KM2线圈回路中的断电延时断开的动合触点KT2闭合,由于KM1的互锁触点此时已断开,接触器KM2线圈不能通电.当正转维持时间结束后,断电延时断开的动合触点KT1断开，KM1释放，电动机正转停止。
KM1的动断触点闭合，接触器KM2线圈得电，主触点闭合，电动机开始反转.同时KM1动合触点断开了时间继电器KT2线圈回路（反转维持时间为40秒计时开始)。
这时KM2动合触点又接通了KT1线圈，断电延时断开的动合触点KT1闭合，为下次电动机正转作准备。
因此时串联在接触器KM1线圈回路中的KM2互锁触点断开，接触器KM1线圈暂时不得电。
及按钮SB2串联的KT1、KT2断电延时闭合的动断触点是保证在电动机自动循环结束后,才能再次起动控制电路。
热继电器FR常闭触点，是在电动机过负载或缺相过热时将控制电路自动断开，保护了电动机。
2、顺序控制电路（范例）顺序控制电路（范例）工作原理：图A：KM2线圈电路由KM1线圈电路起动、停止控制环节之后接出.按下起动按钮SB2，KM1线圈得电吸合并自锁，此时才能控制KM2线圈电路。
解析国标图集_常用电机控制电路图_
准， 对图集中涉及到的项目分类代码和图形符号进行 了修改， 并在原图集方案的基础上， 增加了两用单速 风机、 平时用双速风机、 射流风机联动排风机及冷冻 （冷却） 水泵控制电路图。 根据节能环保的要求， 增 加了 YDT 型双速风 机 的 控 制 方 案 。 并 根 据 电 气 产 品 的发展， 增加了控制与保护开关电器 （CPS） 和电机 控制器的控制方案， 供设计人员直接选用。
Key words Signal light Terminal symbol Fire control room monitoring Fire fan Fire pump Overload Water level of the water tank of water source Two-speed fans
摘 要 对多年来国家建筑标准设计图集 10D303 - 2 ～ 3 《常用电机控制电路图》 （2010 年合订 本， 已修编出版发行） 使用中遇到的疑问进行汇总、 解析， 以加深读者对 10 D303 - 2 ～ 3 的理解。
关键词 信号灯 端子标志 消防控制室的监控 消防风机 消防水泵 过负荷 水源水池水位 双 速风机
别是依据国家标准 GB 14048. 1 - 2006 《低压开关设 备和控制设备 第 1 部分： 总则》 中附录 L （接线端 子的标志和识别数码） 编制的， 具体的标注可参见国 家建筑标准设计图集 09DX001 《建筑电气工程设计常 用图形和文字符号》 中 71 ～ 72 页。 1． 2． 1 电磁操作线圈接线端子的标识
誖
BUILDING
2011 年 第 6 期 ELECTRICITY
元件的接线端子的标识应采用与触头元件相同的标识 方法， 但序列号为 9， 见图 6 （b）。 1． 2． 3 接线端子的标识方位
常用电机控制电路图知识共33页
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的伟大智者。——史美尔斯 49、熟读唐诗三百首，不会作诗也会吟。——孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特
常用电机控制电图知识
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
消防设备的过载保护(任元会定稿)
消防设备的过载保护李兴龙（苏州工业园区建设工程设计施工图审查有限公司，215028，江苏）在施工图的审查工作中，笔者发现工程设计人员对于GB 50054—1995《低压配电设计规范》第4.3.5条理解各不相同，设计图纸也多种多样，违反这一强制性条文的情形占了很大的比例。
如何理解规范的这个条文？这个条文引发出哪些问题？下面笔者从规范条文角度进行解读。
1 规范适用于消防设备过载保护的条文GB 50054—1995《低压配电设计规范》第4.3.5条规定：突然断电比过载造成的损失更大的线路，其过载保护应作用于信号而不应作用于切断电路[1][2]。
这条规定被列入《工程建设标准强制性条文（房屋建筑部分）2009年版》，是建设工程设计施工图关于消防设备配电审查的重点内容，尽管此条并不局限于消防设备配电。
同时，该规范第4.1.3条还规定：对电动机、电焊机等用电设备的配电线路的保护，除应符合本章要求外，尚应符合现行国家标准GB 50055－1993《通用用电设备配电设计规范》的规定。
一般人理解的是，GB 50055－1993第2.4.6条所述“……但断电导致损失比过载更大时，不宜装设过载保护，或使过载保护动作于信号[3]”和GB 50054—1995第4.3.5条遥相呼应。
于是，设计图纸不问青红皂白，凡是消防设备的主电路都要求热继电器在过载时只发出报警信号，而不切断电源。
笔者认为这实在有些片面，应根据消防设备有无备用设备来具体分析，下面进行详细讨论。
2 对规范关于消防设备过载保护的理解由于GB 50054—1995编制的年代久远，对于我们关心的消防设备配电而言，第4.3.5条的条文“仅仅”解释了为什么过载保护应作用于信号而不应作用于切断电源。
这点很好理解。
但是，这个解释还不足以解决工程中的诸多实际问题。
因此，引发出一些技术上的争论就在所难免了。
2.1 问题一：消防配电线路是否应配置过载保护？《建设工程施工图设计审查技术问答》中指出：设复式脱扣器在过载时会跳闸切断电源（除非加大整定电流，使其达到计算电流的1.5～2倍）以及不设过载保护（热过载继电器）均不符合GB 50054—1995第4.3.5条的规定[4]。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
解析国标图集10D303《常用电机控制电路图——专业技术
要求
【图集解析】
解析国标图集10D303《常用电机控制电路图》
——专业技术要求
在JGJ 16-2008《民用建筑电气设计规范》中强制性条文第7.6.4条规定:“配电线路的过负荷保护，应在过负荷电流引起的导体温升对导体的绝缘、接头、端子或导体周围的物质造成损害前切断负荷电流。
对于突然断电比过负荷造成的损失更大的线路，该线路的过负荷保护应作用于信号而不应切断电路。
”
从第7.6.4条可以看出，针对10D303中的消防风机(消防排烟风机、加压送风机等)和消防水泵(消火栓用消防泵、自动喷洒用消防泵和消防稳压泵)，过负荷保护应作用于信号而不应作用于切断电路。
1 消防风机过负荷保护只报警不跳闸的实现

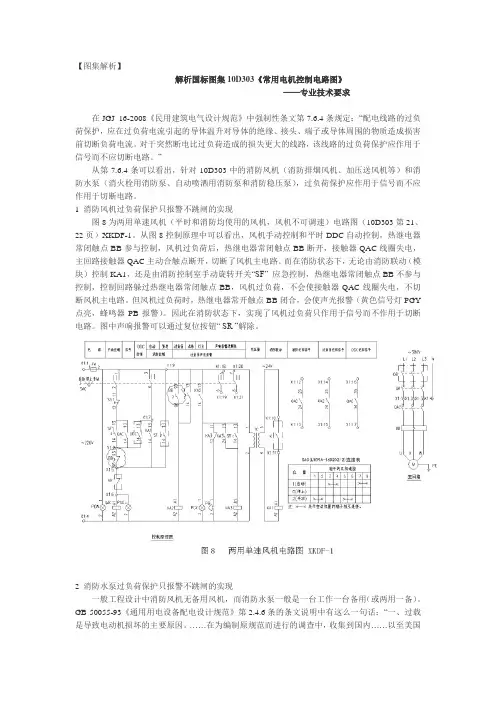

图8为两用单速风机(平时和消防均使用的风机，风机不可调速)电路图
(10D303第21、22页)XKDF-1。
从图8控制原理中可以看出，风机手动控制和平时DDC自动控制，热继电器常闭触点BB参与控制，风机过负荷后，热继电器常闭触点BB断开，接触器QAC线圈失电，主回路接触器QAC主动合触点断开，切断了风机主电路。
而在消防状态下，无论由消防联动(模块)控制KA1，还是由消防控制室手动旋转开关“SF” 应急控制，热继电器常闭触点BB不参与控制，控制回路躲过热继电器常闭触点BB，风机过负荷，不会使接触器QAC线圈失电，不切断风机主电路。
但风机过负荷时，热继电器常开触点BB闭合，会使声光报警(黄色信号灯PGY点亮，蜂鸣器PB报警)。
因此在消防状态下，实现了风机过负荷只作用于信号而不作用于切断电路。
图中声响报警可以通过复位按钮“ SR ”解除。
2 消防水泵过负荷保护只报警不跳闸的实现
一般工程设计中消防风机无备用风机，而消防水泵一般是一台工作一台备用(或两用一备)。
GB 50055-93《通用用电设备配电设计规范》第2.4.6条的条文说明中有这么一句话:“一、过载是导致电动机损坏的主要原因。
……在为编制原规范而进行的调查中，收集到国内……以至美国
《电气建设与维护》杂志称，大约电动机故障的95 % 是由过载产生的过热所致……二、……此外，某些场合下断电的后果比过载运行更严重，如没有备用机组的消防泵，应在过载情况下坚持工作。
”从规范条文说明可以看出，电动机过负荷是故障的主要原因，在没有备用电机的情况下，重要设备(如消防风机)过负荷保护应作用于信号而不应作用于切断电路。
但有备用电机时，重要设备(如消防水泵)工作电机过负荷切断主回路，备用电机工作过负荷不应切断主回路。
从图9消火栓用消防泵一用一备全压启动控制电路图XKF-1-2(10D303第133~136页)中可以看出，备用泵工作的条件是延时继电器KF1或KF2带电，延时启动。
而延时继电器KF1或KF2带电的条件是工作泵继电器线圈失电，切断相应工作泵主回路，也就是说工作泵过负荷作用于切断电路。
备用泵工作后，又过负荷时，应不再切断主电路。
图
9(b)中，无论1,泵工作2,备用(22列)还是2,泵工作1,备用(29列)，在消火栓按钮控制(KA5)和消防联动(模块)(KA7)自动控制下，热继电器常闭触点BB1和BB2均
是参与控制，当1,工作泵或2,工作泵故障(过负荷)使相应的接触器线圈失电时，时间继电器线圈KF2或KF1带电(32列或25列)，延时启动相应的2,备用泵或1,备用泵，备用泵工作，热继电器常闭触点BB2或BB1(30列或23列) 不参与控制。
且当消防控制室手动旋转开关“SF” 应急控制时，热继电器常闭触点BB1和BB2同样不参与控制，实现消防时工作水泵过负荷跳闸，备用水泵过负荷只报警不跳闸。
但两台水泵过负荷均声光报警，并设声响报警解除按钮“ SR ”(17列)。
所以说当有两台及以上消防泵时，工作泵过负荷切断主回路，以便备用泵延时自动投入，备用泵工作期间过负荷不应再切断主回路。
两台水泵过负荷均声光报警，并可解除声响报警。
3 消防风机和消防水泵主回路断路器的选择上面已提到消防风机和消防水泵过负荷只作用于信号而不作用于切断电路。
当采用低压断路器作为消防风机和消防水泵主回路中的隔离电器和保护电器时，由于已采用热继电器作过负荷保护，所以应取消低压断路器中的长延时脱扣器，只设瞬动短路保护。
4 消防水泵工作中水源水池水位过低是否自动停泵
《全国民用建筑工程设计技术措施给水排水》 (2009)7. 4. 3条第6款第6)项消防泵的控制?消防主泵d中有这么一句话:“……消防水池最低水位报警，但不得自动停泵;任何消防主泵不宜设置自动停泵的控制。
”从给水排水专业技术措施的这一规定可以看出，无论是消火栓用消防泵还是自动喷洒用消防泵当水源水池水位过低时，应只报警不切断主电路。
也就是说消防水池水位过低，不应自动停泵。
图9(a)中水源水池水位过低时液位器BL闭合，中间继电器KA3带电，但KA3的触点并没有接到图9(b)1,泵和2,泵的自动控制回路中，而是接到声响报警回路中。
当生活给水泵在水源水池水位过低时应自动停泵。
图10为给水泵一用一备全压启动控制电路图XKG-1-2(10D303第186~188页)，从图10(a)中可以看出水源水池水位过低时液位器BL3闭合，中间继电器KA3带电，KA3的常闭触点接到了1,泵和2,泵的自动控制回路(图10(b)17列和23列)，实现接触器线圈QAC1或QAC2失电，水源水池水位过低时给水泵(1,泵或2,泵)自动停泵。
5 消火栓箱中的按钮如何启动消防泵
消火栓箱中消防按钮有两对触点，一对常开触点和一对常闭触点。
正常状态下，由于外力作用，比如按钮外的玻璃门压迫，常开触点为闭合状态，常闭触点为断开状态。
一般一对常闭触点需接到火灾自动报警系统控制总线上，火灾时当砸碎
玻璃门，消防按钮开关的常闭触点恢复到闭合，信号通过消防总线，反馈给消防中心，消防中心通过地址编码可以确定按钮方位从而获知火灾的方位。
另外一对常开触点则串接到消火栓用消防泵控制箱中。
图11为消火栓按钮起泵控制电路图，SE1,SEN均为消防按钮开关的动合触点(常开触点)，正常状态时，消防按钮处于闭合状态(玻璃门压迫)，火灾后，击碎玻璃门，消防按钮恢复常开状态，中间继电器KA4-1、KA4-2、……KA4-m失电，KA5带电，启动消防泵。
在图9(b)中的接线端子图，“至消火栓箱”的两根控制线为消防按钮信号线，设计中可根据消火栓箱的分布情况、距离及建筑高度确定消火栓按钮信号线路数，按钮之间的连接在保证控制线电压降要求的前提下，采用水平连接或竖向连接，消防按钮控制信号线为1,m 根，图11云线框中为消防按钮的控制及显示部分。
