ansys三维网格划分流程

合集下载

ANSYS网格划分简介

Lesize,all
Lplot
改变单元尺寸：
Desize…..
Lesize,all,,,,,1
Lplot
（3）局部网格控制
I.esize(整体尺寸控制)，可以采用面或体中最短线之间的距离（一般划分2~3个单元），来控制整体单元尺寸
II.kesize（指定点控制）
◎中间节点设置的控制（controling placement of midside nodes）ANSYS默认情况下，将具有中节点的单元的中节点设置在边界线上或边界的面上。
◎单元尺寸的设置
（1）对于采用free方式的smart element sizing(smrtsize)方法：该方法具有如下优点：首先计算面或体中线的单元边的尺寸；其次，若采用四边形单元，所有边的划分为偶数。smrtsize控制方法：basic，简单的设置划分等级(level),1(fine mesh)~10(coarse mesh)。Advaced control,可以控制划分的质量，使网格尽可能的满足要求。
（2）用sweeping方法划分体网格的步骤
[1]首先确定有多少个体sweeping
[2]确定该几何体的拓扑是否可以用该方法，满足下列条件之一是不可以采用的。
I.若命令lesize采用“hard”选项(不可改变)，并且source area和target area对应的线等分数目不相等。
◎ Sweeping划分网格：
（1）优点：
①可从其它软件中引入模型，用ANSYS划分网格
②对于不规则体产生六面体网格，可以考虑把体分成一系列的可以sweeping的区域。
③可以用不同的方法划分网格
④在sweeing以前，若没有对source area进行网格划分，ANSYS会自动划分它，extrusion方法则需要用户自己划分。

ANSYSLS-DYNA网格划分

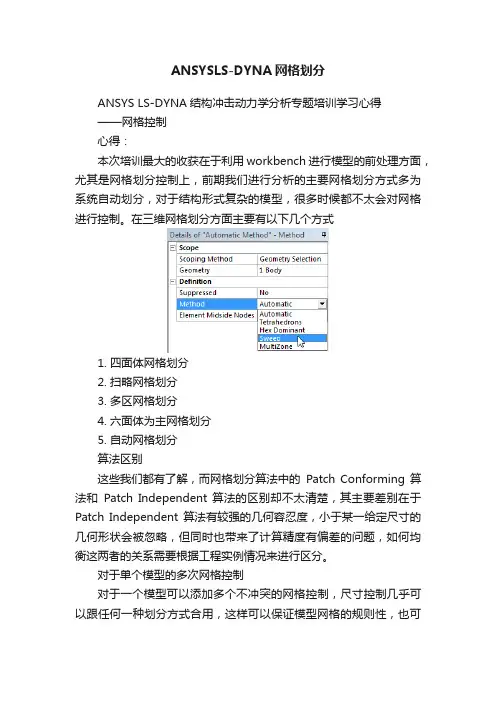

ANSYSLS-DYNA网格划分ANSYS LS-DYNA结构冲击动力学分析专题培训学习心得——网格控制心得：本次培训最大的收获在于利用workbench进行模型的前处理方面，尤其是网格划分控制上，前期我们进行分析的主要网格划分方式多为系统自动划分，对于结构形式复杂的模型，很多时候都不太会对网格进行控制。

在三维网格划分方面主要有以下几个方式1. 四面体网格划分2. 扫略网格划分3. 多区网格划分4. 六面体为主网格划分5. 自动网格划分算法区别这些我们都有了解，而网格划分算法中的Patch Conforming 算法和Patch Independent 算法的区别却不太清楚，其主要差别在于Patch Independent 算法有较强的几何容忍度，小于某一给定尺寸的几何形状会被忽略，但同时也带来了计算精度有偏差的问题，如何均衡这两者的关系需要根据工程实例情况来进行区分。

对于单个模型的多次网格控制对于一个模型可以添加多个不冲突的网格控制，尺寸控制几乎可以跟任何一种划分方式合用，这样可以保证模型网格的规则性，也可以控制单元数量（因为在DYNA中，单元数量及最小单元尺寸与计算效率及计算精度关系非常密切）。

局部网格控制局部网格控制同样也是以尺寸控制为基础，用单元尺寸、线份数、影响球等手段来实现所关注的局部网格质量。

这个控制的合理应用可以提高计算的效率和精度。

在高级尺寸共功能上，打开调整曲率功能可以调整曲率法向角，细化转角处网格，还可以通过控制狭缝间的网格层数来对细微部分进行细化处理。

单元数量控制DANY的分析对单元数量很敏感，普通的双核CPU的计算机，计算400万单元的模型已经是极限，大型计算机的并行计算也需要进行合理的网格数量及尺寸的控制，另外不同的分析类型对网格质量的要求也不同。

运用DYNA进行碰撞模拟时多采用的是显示动力学分析的模式，这是因为一方面，计算收敛程度高，另一方面，计算结果更为精确，只是由于显式分析计算量大，对网格的质量要求就很高。

ansys复杂几何模型的系列网格划分

二、映射网格划分
映射网格划分是对规整模型的一种规整网格划分方法，其原始概念是：对于面，只能是四边形面，网格划分数需在对边上保持一致，形成的单元全部为四边形；对于体，只能是六面体，对应线和面的网格划分数保持一致；形成的单元全部为六面体。在ANSYS中，这些条件有了很大的放宽，包括：
1 面可以是三角形、四边形、或其它任意多边形。对于四边以上的多边形，必须用LCCAT命令将某些边联成一条边，以使得对于网格划分而言，仍然是三角形或四边形；或者用AMAP命令定义3到4个顶点（程序自动将两个顶点之间的所有线段联成一条）来进行映射划分。
复杂几何模型的系列网格划分
众所周知，对于有限元分析来说，网格划分是其中最关键的一个步骤，网格划分的好坏直接影响到解算的精度和速度。在ANSYS中，大家知道，网格划分有三、划分网格。在这里，我们仅对网格划分这个步骤所涉及到的一些问题，尤其是与复杂模型相关的一些问题作简要阐述。
子结构（也称超单元）也是一种解决大型问题的有效手段，并且在ANSYS中，超单元可以用于诸如各种非线性以及装配件之间的接触分析等，有效地降低大型模型的求解规模。
巧妙地利用结构的对称性对实际工作也大有帮助，对于常规的结构和载荷都是轴对称或平面对称的问题，毫无疑问应该利用其对称性，对于一些特殊情况，也可以加以利用，比如：如果结构轴对称而载荷非轴对称，则可用ANSYS专门用于处理此类问题的25、83和61号单元；对于由多个部件构成装配件，如果其每个零件都满足平面对称性，但各对称平面又不是同一个的情况下，则可用多个对称面来处理模型（或至少可用此方法来减少建模工作量：各零件只需处理一半的模型然后拷贝或映射即可生成总体模型）。
2 面上对边的网格划分数可以不同，但有一些限制条件。
3 面上可以形成全三角形的映射网格。

AnsysWorkbench划分网格

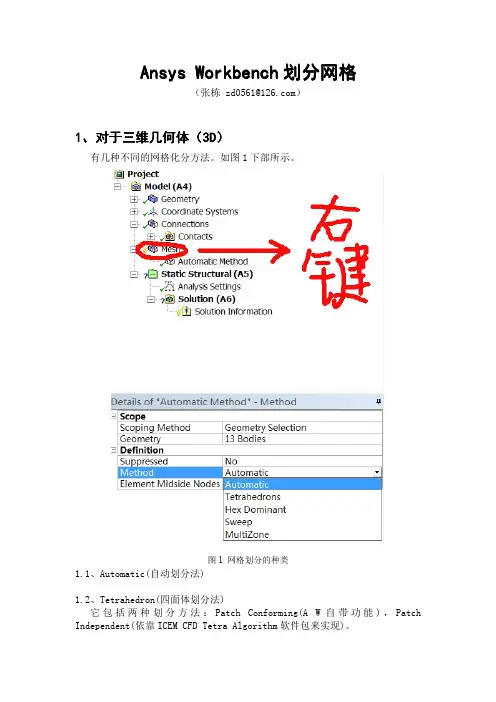

Ansys Workbench 划分网格（张栋zd0561@）1、对于三维几何体（对于三维几何体（3D 3D 3D））有几种不同的网格化分方法。

如图1下部所示。

图1网格划分的种类1.1、Automatic(自动划分法)1.2、Tetrahedron(四面体划分法)它包括两种划分方法：Patch Conforming(A W 自带功能)，Patch Independent(依靠ICEM CFD Tetra Algorithm 软件包来实现)。

步骤：Mesh(右键)——Insert——Method(操作区上方)Meshcontrl——Method(左下角)Scope——GeometryMethod——Tetrahedrons(四面体网格)Algorithm——Patch Conforming(补充：Patch Independent该算法是基于Icem CFD Tetra的，Tetra部分具有膨胀应用，其对CAD许多面的修补均有用，包括碎面、短边、较差的面参数等。

在没有载荷或命名选项的情况下，面和边无需考虑。

)图2四面体网格分两类图3四面体划分法的参数设置1.3、Hex Dominant(六面体主导法)1.4、Sweep(扫掠划分法)1.5、MultiZone(多区划分法)2、对于面体或者壳二维几何对于面体或壳二维（2D），A W有一下：Quad Dominant(四边形单元主导)Triangles（三角形单元）Uniform Quad/Tri(均匀四面体/三角形单元)Uniform Quad(均匀四边形单元)3、网格参数设置下图为缺省设置（Defaults）下的物理环境（Physics Preferance）图4网格参数设置图5Mechanical默认网格上图中的关键数据：物理优先项、关联中心缺省值、平滑度、过渡、跨越角中心、实体单元默认中节点。

图6缺省参数设置上图中，虽然Relevance Center是在尺寸参数控制选项里设置的，但由于Relevance需要与其配合使用，故在此介绍。

ansys icem cfd网格划分技术实例详解纪

ansys icem cfd网格划分技术实
例详解纪
ANSYS ICEM CFD网格划分技术实例详解纪：
1、首先，选择你要建立的几何图形，如某个物体的外形、内部结构等；
2、选择网格划分的方法，可以使用Tetrahedron、Hexahedron、Prism等划分方法；
3、设定网格划分的精度，即划分后各三角形面或者正方体面的边长，一般可以根据不同类型的流动情况来调整精度；
4、确定各个区域的网格密度，一般需要在边界层提高网格数量，以更好地模拟流体的运动情况；
5、检查网格的质量，消除网格中的闭合面，以保证网格的准确性；
6、计算流场，对网格进行求解，并作图显示。

Ansys15.0workbench网格划分教程

第3章Workbench网格划分3.1 网格划分平台ANSYS Workbench中提供ANSYS Meshing应用程序（网格划分平台）的目标是提供通用的网格划分格局。

网格划分工具可以在任何分析类型中使用。

●FEA仿真：包括结构动力学分析、显示动力学分析（AUTODYN、ANSYS LS/DYNA）、电磁场分析等。

●CFD分析：包括ANSYS CFX、ANSYS FLUENT等。

3.1.1 网格划分特点在ANSYS Workbench中进行网格划分，具有以下特点：●ANSYS网格划分的应用程序采用的是Divide & Conquer（分解克服）方法。

●几何体的各部件可以使用不同的网格划分方法，亦即不同部件的体网格可以不匹配或不一致。

●所有网格数据需要写入共同的中心数据库。

●3D和2D几何拥有各种不同的网格划分方法。

ANSYS Workbench 15.0从入门到精通ANSYS Workbench中提供的网格划分法可以在几何体的不同部位运用不同的方法。

1．对于三维几何体对于三维几何体（3D）有如图3-1所示的几种不同的网格划分方法。

图3-1 3D几何体的网格划分法（1）自动划分法（Automatic）自动设置四面体或扫掠网格划分，如果体是可扫掠的，则体将被扫掠划分网格，否则将使用Tetrahedrons下的Patch Conforming网格划分器划分网格。

同一部件的体具有一致的网格单元。

（2）四面体划分法（Tetrahedrons）四面体划分法包括Patch Conforming划分法（Workbench自带功能）及Patch Independent划分法（依靠ICEM CFD Tetra Algorithm软件包实现）。

四面体划分法的参数设置如图3-2所示。

图3-2 四面体划分法的参数设置Patch Independent网格划分时可能会忽略面及其边界，若在面上施加了边界条件，便不能忽略。

ANSYS网格划分PPT教程含扫掠网格划分

网格划分
...控制网格密度
• 如图所示为采用不同的SmartSize尺寸级别进行四面体网格划分的例子.
• 高级的 SmartSize 控制, 如网格扩张和过渡系数在SMRT 命令 (或 Preprocessor > -Meshing- Size Cntrls > SmartSize- Adv Opts...)中提供.
(若您在使用 MeshTool, 您可以跳过这一步,因为程序将在执行第3步时提示您是否清除网格)
2. 指定新的或不同的网格控制.
3. 再次划分网格.
网格划分
...改变网格
• 另一个网格划分选项是在指定的区域 refine (细化)网格.
• 对所有的面单元和四面体体单元有效.
• 简易的方法是使用 MeshTool:
– 在网格划分前为实体模型指定属性 – 在网格划分前对MAT, TYPE,和REAL进行 “总体的” 设置 – 在网格划分后修改单元属性
• 如果没有为单元指定属性, ANSYS将MAT=1, TYPE=1, 和 REAL=1 作为模型中所有单元的缺省设置. 注意, 采用当前激活的TYPE, REAL, 和 MAT 进行网格操作.
类型 1 = 壳单元类型 2 = 梁单元
材料 1 = 混凝土材料 2 = 钢
实常数 1 = 3/8” 厚度实常数 2 = 梁单元特性实常数 3 = 1/8” 厚度
网格划分
...多种单元属性
• 只要您的模型中有多种单元类型(TYPEs), 实常数(REALs) 和材料 (MATs), 就必须确保给每一种单元指定了合适的属性. 有以下3种途径:
– 局部控制 • 关键点尺寸 • 线尺寸 • 面尺寸
网格划分

ANSYS如何网格划分

ANSYS学习资料——网格划分01在划分网格前，用户首先需要对模型中将要用到的单元属性进行定义。

单元属性主要包括：单元类型、实常数、材料常数。

典型的实常数包括：厚度、横截面面积、高度、梁的惯性矩等。

材料属性包括：弹性模量、泊松比、密度、热膨胀系数等。

ANSYS为用户提供了两种网格划分类型：自由和映射所谓“自由”，体现在没有特定的准则，对单元形状无限制，生成的单元不规则，基本适用于所有的模型。

自由网格生成的内部节点位置比较随意，用户无法控制。

操作方式是打开Mesh Tool工具条上的Free选项。

所用单元形状依赖于是对面还是对体进行网格划分。

对于面，自由网格可以只由四边形单元组成，也可以只由三角形单元组成，或两者混合。

对于体，自由网格一般限制为四面体单元。

映射网格划分要求面或体形状满足一定规则，且映射面网格只包括三角形单元或四边形单元，映射体网格只包括六面体单元，它生成的单元形状比较规则，适用于形状规则的面和体。

对于映射网格划分，生成的单元尺寸依赖于当前DSIZE、ESIZE、KESIZE、LESIZE和ASIZE的设置。

Smartsize不能用于映射网格划分。

当使用硬点时，不支持映射网格划分。

面映射网格划分：包括全部是四边形单元或者全部是三角形单元。

此面必须由3或4条线围成，在对边上必须有相等的单元划分数。

如果此面由3条线围成，则三条边上的单元划分数必须相等且必须是偶数。

对边网格数之差相等，或者一对对边网格数相等，另一对网格数之差为偶数，也可以进行映射网格划分。

如果一个面由多于4条的线围成，则它不能直接采用映射网格进行划分，然而，为了将总的线数减少到4，其中的某些线可以被加起来（add）或连接起来（concatenated，一种进行网格划分时的操作）。

代替进行连接操作（concatenation），可以用拾取一个面的3个或4个角点来进行面映射网格划分，这种简化的映射网格划分方法将两个关键点之间的多条线内部连接起来。

ansys三维网格划分流程

• 所有网格将写入共同的中心数据库 • 3D 和2D 几何存在很多不同的网格划分方法
Training Manual
2-10
网格划分方法
2-11
Introduction to the ANSYS Meshing Application
3D 几何网格划分方法
• 3D 几何有六种不同网格划分方法:
– 自动划分 – 四面体
集流管例子 : 热应力气流分析的外部铸件和内部流体的网格划分 2-3
Introduction to the ANSYS Meshing Application
网格详述需考虑的事项
• 细节:
– 多少几何细节是和物理分析有关的 – 不必要的细节会大大增加分析需求
• 细化
– 哪些是复杂应力梯度区域这些区域需要高密度的网格.
Training Manual
目的
– 对 CFD 流体和FEA 结构模型实现离散化。
– 划分网格的目的是把求解域分解成可得到精确解的适当数量的单元. – 3D网格的基本形状有 :
四面体 (非结构化网格)
六面体
棱锥 (四面体和六面体
(通常为结构化网格)
之间的过渡)
棱柱 (四面体网格被拉伸时形成)
网格类型 • 六面体网格
Training Manual
2-8
Introduction to the ANSYS Meshing Application
网格划分程序
Training Manual
1. 为方便使用创建命名选项 2. 设置目标物理环境结构, CFD, 等。自动生成相关物理环境的
网格如 FLUENT, CFX, 或 Mechanical 3. 设定网格划分方法 4. 定义网格设置尺寸, 控制, 膨胀, 等. 5. 预览网格并进行必要调整 6. 生成网格 7. 检查网格质量 8. 准备分析的网格

【流体】ANSYSmeshing网格划分之-上手1-3Dtube网格划分

【流体】ANSYSmeshing网格划分之-上手1-3Dtube网格划分在之前的入门文章《ANSYS meshing 网格划分之 - 入门1 - 3D 几何边界命名》中，我们用中间放置有阻流器的tube作为例子学会边界命名操作。

本章在此基础上，依然采用此tube几何文件为例，正式上手学习ANSYS meshing三维网格划分。

1. 几何命名好之后，在workbench工作界面，左键按住Geometry模块的第二栏，不要放松鼠标，拉到Mesh模块的第二栏中，然后鼠标放开。

两个模块之间出现一条蓝色的连接线，表示已经成功将几何导入到Mesh模块中。

2. 鼠标左键双击Mesh模块第三栏的Mesh，打开mesh软件界面。

工作界面和其他软件基本一样，在划分网格时，主要注意的窗口有如下：3. 调整透明度。

当几何导入到Mesh模块中时，有时是半透明显示，但是有时候是不透明显示，如上图所示。

这样就看不到tube里面的结构，因此，需要将几何调整到透明状态，方便后面操作。

4. 网格划分。

Mesh模块是ANSYS的网格划分工具之一，能够划分CFD网格，CAE分析网格和电磁分析网格。

所以需要指定划分类型，软件会帮您将一些默认参数进行调整，更好划分网格。

本章是划分CFD网格，导入到Fluent软件中使用。

ANSYS Meshing模块划分网格的设置，基本都是通过鼠标右键设计树中的Mesh选择，即上面图片中的1所指，包括体网格、面网格、线网格等划分选择。

然后在底部的Details窗口中设置相关参数。

由于管子的直径只有14mm，所以需要将网格划分总参数进行修改，如下图。

网格划分总参数有许多，将会在后续文章中一一讲解，现在是先按照本文走一遍网格划分，熟悉操作。

选择四面体网格划分方法。

鼠标右键设计树中的Mesh，选择Method。

在Details中选中几何，Method选Tetrahedrons四面体网格。

因为这是流体流动，所以需要对壁面划分边界层网格。

ANSYS-Workbench-网格划分

a) Off:在此项时先从边开始划分网格，再在曲率较大处细化边网格，接下来再产生面网格，最后才产生体网格。
b) Curvature：是由曲率法确定、细化边和曲面处的网格大小
c) Proximity：是控制模型邻近区网格生成，主适用于窄、薄处网格的生成。
确定全局网格的设置
d. Proximity and curvature：具有proximity和curvature二者的特点，但所消耗的时间也多。
• 设置合适的全局网格参数可以减小后面具体网格参数的设置工作量，对于结构场，其详细栏见上个PPT的mechanical，下面以结构分析为例对其展开描述。Mechanical中的尺寸函数（sizing）下参数项是高级尺寸函数（advanced sizing function,简称ASF）,这主要是控制曲线、面在曲率较大的地方的网格。具体选项有：
Hex-Dominant网格
多域扫掠型
• 多域扫掠型（Multizone Sweep Meshing）主要用来划分六面体网格。其特点就是具有几何体自动分解的功能，从而产生六面体网格。如下图所示左边的几何体，若以常规的方式想划分成全六面体网格，则需要先将几何体切分成四个规则体后，再扫掠成六面体网格。然而在 workbench中，只要直接使用多域扫掠法，程序就能自动处理划分成六面体网格。
认识网格划分平台
网格文件具体地说主要有两类：有限元分析网格和计算流体力学的网格。
认识网格划分平台
• 对于三维几何体，ANSYS共有下面六种不同的划分网格法
认识网格划分平台
• 对于二维几何体ANSYS有以下几种不同的划分网格法。
典型网格划分法
• 主要内容
四面体网格
• 在三维网格中，相对而言四面体网格划分是最简单的。在workbench 中，四面体网格的生成主要基于两种方法：RGRID算法和ICEM CFD tetra算法，具体如下：

ANSYS建模与划分网格指南

按需选择。见§7.3 和§§7.4 对网格控制的论述）。 ·生成网格（在§7.5 中论述）。
第二步定义网格生成控制不是必须的，因为缺省的网格生成控制对多数模型生成都是合适的。如果没有指定网格生成控制，程序会在 DESIZE 命令使用缺省设置生成自由网格。可用 Smartsize 项替代产生质量更好的自由网格（见本章中的§7.3.5）
利用下列命令和 GUI 途径可直接给实体模型图元分配属性。
·给关键点分配属性：
命令：KATT GUI : Main Menu>Preprocessor>-Attributes-Define>All Keypoints
Main Menu>Preprocessor>-Attributes-Define>Picked KPs ·给线分配属性：
THICK(NODE) = 0 *ENDIF *ENDDO
NODE = $ MXNODE =
最后，用 RTHICK 函数分配数组的厚度给单元。 RTHICK,THICK(1),1,2,3,4 /ESHAPE,1.0 $ /USER,1 $ /DIST,1,7 /VIEW,1,-0.75,-0.28,0.6 $ /ANG,1,-1 /FOC,1,5.3,5.3,0.27 $ EPLO
7.3.2 单元形状
如果打算划分网格的单元类型可以采用不止一种形状，那么应当设置单元形状为最小的那一种。例如，在同一个划分网格的区域的多个面单元可以是三角形或四边形的。单元可是六面体（块）或四面体形状，但建议在同一个模型中不要混用这两种形状的单元。（例外是使用过渡的金字塔形单元，本手册生成§7.3.9 中有论述。）
为定义单元属性，首先必须建立一些单元属性表。典型地包括单元类型（ET 命令或菜单途径 Main Menu>Preprocessor>Element Type>Add/Edit/Delete）、实常数组（R 命令或菜单途径 Main Menu>Preprocessor>Real Constants）、材料特性（MP 和 TB 命令，菜单途径 Main Menu> Preprocessor>Material Props>material option）。

ansys第3章网格划分技术及技巧（完全版）

ansys第3章⽹格划分技术及技巧（完全版）ANSYS ⼊门教程 (5) - ⽹格划分技术及技巧之⽹格划分技术及技巧、⽹格划分控制及⽹格划分⾼级技术第 3 章⽹格划分技术及技巧定义单元属性单元类型 / 实常数 / 材料属性 / 梁截⾯ / 设置⼏何模型的单元属性⽹格划分控制单元形状控制及⽹格类型选择 / 单元尺⼨控制 / 内部⽹格划分控制 / 划分⽹格⽹格划分⾼级技术⾯映射⽹格划分 / 体映射⽹格划分 / 扫掠⽣成体⽹格 / 单元有效性检查 / ⽹格修改⽹格划分实例基本模型的⽹格划分 / 复杂⾯模型的⽹格划分 / 复杂体模型的⽹格划分创建⼏何模型后，必须⽣成有限元模型才能分析计算，⽣成有限元模型的⽅法就是对⼏何模型进⾏⽹格划分，⽹格划分主要过程包括三个步骤：⑴定义单元属性单元属性包括：单元类型、实常数、材料特性、单元坐标系和截⾯号等。

⑵定义⽹格控制选项★对⼏何图素边界划分⽹格的⼤⼩和数⽬进⾏设置；★没有固定的⽹格密度可供参考；★可通过评估结果来评价⽹格的密度是否合理。

⑶⽣成⽹格★执⾏⽹格划分，⽣成有限元模型；★可清除已经⽣成的⽹格并重新划分；★局部进⾏细化。

定义单元属性⼀、定义单元类型1. 定义单元类型命令：ET, ITYPE, Ename, KOP1, KOP2, KOP3, KOP4, KOP5, KOP6, INOPR ITYPE - ⽤户定义的单元类型的参考号。

Ename - ANSYS 单元库中给定的单元名或编号，它由⼀个类别前缀和惟⼀的编号组成，类别前缀可以省略，⽽仅使⽤单元编号。

KOP1~KOP6 - 单元描述选项，此值在单元库中有明确的定义，可参考单元⼿册。

也可通过命令KEYOPT进⾏设置。

INOPR - 如果此值为 1 则不输出该类单元的所有结果。

例如：et,1,link8 ! 定义 LINK8 单元，其参考号为 1；也可⽤ ET,1,8 定义et,3,beam4 ! 定义 BEAM4 单元，其参考号为 3；也可⽤ ET,3,4 定义2. 单元类型的 KEYOPT命令：KEYOPT, ITYPE, KNUM, VALUEITYPE - 由ET命令定义的单元类型参考号。

ansys网格网格划分教程

血管模型网格划分网格划分即将所用的模型划分为有限体积或单元，这里我们使用Ansys 自身的网格划分器对提取出来的血管模型（STL 格式的三维模型）进行网格划分。

具体步骤为：一、软件启动单击开始---所有程序--Ansys14.0---Meshing---ICEM CFD 14.0。

二、模型导入1、单击主菜单栏中的File---Import Geometry---STL ，如下图：2、在下拉菜单对话框中选取血管模型并确定后，血管模型导入完成，如下图；三、图形参数设置（封闭模型） 1、单击Geometry 工具栏中的Repair Geometry 图标，后单击Build Diagnostic 按钮单击Apply 按钮运行，如下图： 2、运行完成后，单击左侧工具栏中的Close Holes 图标，然后单击鼠标图形按钮，而后单击模型端口处黄线并单击Apply运行，从而使模型端口封闭，模型有几个端口则反复操作几次，如下图：四、网格化分参数设置主菜单烂单击此处可调整显示边框与实体 Geometry 工具栏 Repair Geometry 按钮单击此按钮后单击Apply 按钮运行后端口显示封闭黄线 Close Holes 按钮运行结束后端口封闭1、单击Mesh 工具栏的Compute Mesh 按钮，选取Volume mesh 按钮，后单击Compute 按钮，而后单击YES 按钮，进行初步的电脑网格划分；2、完成上步操作后，单击Mesh 工具栏中的Globe mesh setup按钮，一般不更改默认设置，单击Apply 按钮运行完成； 3、再次重复单击Compute Mesh 按钮，后单击Apply按钮，而后单击YES 按钮，进行初步的电脑网格划分，注：（1）可用多种方式进行划分而后单击融合操作，直至满意；（2）若模型有其他漏洞，程序会提示是否修复，一般选择不修复；五、设置模型边界---共包括：出口端、入口端及墙壁1、右键单击屏幕左侧控制树中的Part ，在下拉菜单中选取Part create ，而后在下面的窗口栏中Part 部分对端口命名（如：input ），然后在Creat Part by Selection 部分单击鼠标箭头图形，再在浏览界面中左键单击所需设定的端口（如：输入端），注：只单击一次后进行下步操作，是否选中可能显示不明显，单击Apply 运行完成此步操作；2、依次完成输入端、输出端以及墙的设定。

ANSYS单元设置和网格划分

5
6 执行网格划分
6
7
7 清除网格
8 细化网格Global全局设置，为有限元模型8 分配单元属性
20
网格划分 (续)
1. ..... 2. ..... .....
Procedure
要进行网格划分: Main Menu: Preprocessor > MeshTool
1.给图元定义单元属性 (体、面等). 2. 设定网格密度控制.
CFD 边界层及电磁分析中旳 skin effects); • 网格细化 - 在制定区域细化网格 (并不清除已经划好旳).
22
网格划分 (续)
使用缺省设置划分网格.
Objective
假如没有对网格进行任何控制，ANSYS将使用缺省设置: • 自由网格划分，即四边形网格划分 (2-D 模型) ，其中可能
Choose Clear.
出现拾取框后，在图形窗口中拾取要清除旳图元. 并选择 OK 或 Apply执行.
35
6
单元属性(续)
1. ..... 2. ..... .....
Procedure
例如: 定义恒定旳各向同性材料属性
要定义材料属性 :
Main Menu: Preprocessor >
Material Properties >
-Structural>Linear>Isotropic
材料性质
7
单元属性(续)
28
面划分映射网格
阐明给面划分映射网格时，必须满足旳三个条件
Objective
给面划分映射网格时，下面旳条件必须被满足: －此面必须由3或4条线围成－在对边上必须有相等旳单元划分数－假如此面由3条线围成，则三条边上旳单元划分数必须相等且必须是偶数

ANSYS网格划分详细介绍

ANSYS网格划分详细介绍ANSYS网格划分详细介绍众所周知，对于有限元分析来说，网格划分是其中最关键的一个步骤，网格划分的好坏直接影响到解算的精度和速度。

在ANSYS中，大家知道，网格划分有三个步骤：定义单元属性（包括实常数）、在几何模型上定义网格属性、划分网格。

在这里，我们仅对网格划分这个步骤所涉及到的一些问题，尤其是与复杂模型相关的一些问题作简要阐述。

一、自由网格划分自由网格划分是自动化程度最高的网格划分技术之一，它在面上（平面、曲面）可以自动生成三角形或四边形网格，在体上自动生成四面体网格。

通常情况下，可利用ANSYS 的智能尺寸控制技术（SMARTSIZE命令）来自动控制网格的大小和疏密分布，也可进行人工设置网格的大小（AESIZE、LESIZE、KESIZE、ESIZE等系列命令）并控制疏密分布以及选择分网算法等（MOPT命令）。

对于复杂几何模型而言，这种分网方法省时省力，但缺点是单元数量通常会很大，计算效率降低。

同时，由于这种方法对于三维复杂模型只能生成四面体单元，为了获得较好的计算精度，建议采用二次四面体单元（92号单元）。

如果选用的是六面体单元，则此方法自动将六面体单元退化为阶次一致的四面体单元，因此，最好不要选用线性的六面体单元（没有中间节点，比如45号单元），因为该单元退化后为线性的四面体单元，具有过刚的刚度，计算精度较差；如果选用二次的六面体单元（比如95号单元），由于其是退化形式，节点数与其六面体原型单元一致，只是有多个节点在同一位置而已，因此，可以利用TCHG命令将模型中的退化形式的四面体单元变化为非退化的四面体单元，减少每个单元的节点数量，提高求解效率。

在有些情况下，必须要用六面体单元的退化形式来进行自由网格划分，比如，在进行混合网格划分（后面详述）时，只有用六面体单元才能形成金字塔过渡单元。

对于计算流体力学和考虑集肤效应的电磁场分析而言，自由网格划分中的层网格功能（由LESIZE命令的LAYER1和LAYER2域控制）是非常有用的。

ansys三维网格划分流程

• 如有需求(xūqiú), 可对体, 面, 边或影响体定义软尺寸，对网格生成的尺寸设置施加更多的控制
第三十页，共90页。
相关性和关联(guānlián)中心
• 拖动滑块完成细化或粗糙的网格
粗糙 (cūcāo)
-100
中等 (zhōngděng
) -100
细化
-100
0
0
100
100
相关性
0 100
均单元边长
• 〝Number of Divisions〞定义边的单元分数 • 球体内的〝Sphere of Influence〞单元给定
(ɡěi dìnɡ)平均单元尺寸 • 以上可用选项取决于作用的实体 • 如运用了初级尺寸功用选项会不同
无收缩(shōu suō)
第二十二页，共90页。
顺序化控制收缩
多区扫掠(sǎo lüě)网格划分
• 基于 ICEM CFD 六面体模块 • 自动几何分解 • 用扫掠方法，这个元件要被切成3团体来失掉(shīdiào)纯六面体网格
用多区划分(huà fēn)，可立刻对其网格划分(huà fēn)!
• 如没有载荷或命名(mìng míng)选项，面和边 • 不用要思索
• 这里除设置curvature 和 proximity外， • 对所关心的细节部位有额外的设置
临近(lín jìn)的面
第十九页，共90页。
小孔
四面体方法(fāngfǎ)的收缩
• 作用于体的收缩(shōu suō)，对面定义
第二十页，共90页。
• FEA Simulations • 结构动力学剖析 • 显示动力学剖析 • AUTODYN • ANSYS LS DYNA • 电磁剖析 • CFD 剖析 • ANSYS CFX • ANSYS FLUENT

ANSYS 网格划分教程

MSHKEY,0
!*
CM,_Y,AREA
ASEL, , , ,
15
CM,_Y1,AREA
CHKMSH,'AREA'
CMSEL,S,_Y
!*
AMESH,_Y1
!*
CMDELE,_Y
CMDELE,_Y1
CMDELE,_Y2
!*
!**************************划分体网格 2****************************！
LSTR,
9,
11
LSTR,
10,
12
LPLOT
!显示线条
FLST,2,4,4 FITEM,2,16 FITEM,2,14 FITEM,2,15 FITEM,2,13 AL,P51X
!**************************使用曲面切分体***********************！
VSBA,1,7 !使用面 7，去切分体 1
-2-
mikeliu65
工程软件教程系列
第 3 步，清除之前的数据，设置视图样式。
在命令框内输入 finish /clear 命令，以清除之前的模型数据。点击右侧的视图设置按钮，得到试图区域样式如下图。
第 4 步，定义单元体，此处用到 63 号体单元。
-3-
mikeliu65
工程软件教程系列
看到下图就表示添加单元成功了。
设置完成后如下图：
-6-
mikeliu65
工程软件教程系列
第 7 步，建立体悬臂梁三维实体。
点开下图所示的路径，在弹出的窗口里输入如下参数。
-7-
mikeliu65
点击 ok，完成三维实体创建。

ANSYS Workbench 模型导入与网格划分

精选课件ppt
28
网格划分基础
2.网格划分原则
（4）单元阶次
• 增加网格数目和单元阶次都可以进步计算精度。因此在精度一定的情况下，用高阶
单元离散结构时应选择适当的网格数目，
太多的网格并不能明显进步计算精度，反
而会使计算时间大大增加。为了兼顾计算
精度和计算量，同一结构可以采用不同阶
次的单元，即精度要求高的重要部位用高
。
模型导入
• 2.导入外部CAD文件
• （1）非关联性导入文件
（2）关联性导入文件
精选课件ppt
6
模型导入
• 2.导入外部CAD文件
精选课件ppt
7
模型导入
• 2.导入外部CAD文件
精选课件ppt
8
模型导入
• 2.导入外部CAD文件
精选课件ppt
9
主要内容
一、模型导入
网格划分基础
全局网格控制二、网格划分局部网格控制
• 因此，一个越好的网格划分，越能得到好的解决方案。
•
•
精选课件ppt
11
主要内容
一、模型导入
网格划分基础
全局网格控制二、网格划分局部网格控制
虚拟拓扑
网格检查
网格划分实例
2021/8/4
精选课件ppt
1122
网格划分基础
• 网格的节点和单元参与有限元求解， Workbench 在求解开始时会自动生成默认的网格。
虚拟拓扑
网格检查
网格划分实例
2021/8/4
精选课件ppt
1100
二、网格划分
• 网格划分是建立CAE模型的一个重要环节，建立网格模型所花费的时间往往是取得 CAE 解决方案所耗费时间中的一个重要部分。网
