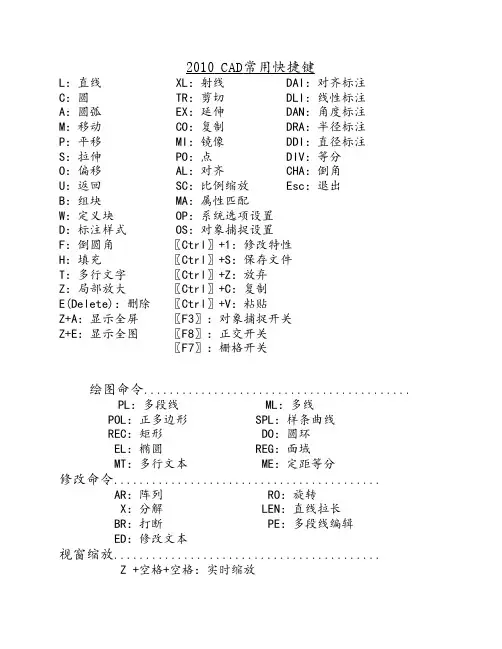

AutoCAD2010快捷键大全

3DARRAY 创建三维阵列3A
3DFACE 创建三维面3F
3DORBIT 控制在三维空间中交互式查看对象3DO
3DPOLY 在三维空间中使用“连续”线型创建由直线段组成的多段线3P
ADCENTER 管理内容ADC
ALIGN 在二维和三维空间中将某对象与其他对象对齐AL
APPLOAD 加载或卸载应用程序并指定启动时要加载的应用程序AP
ARC 创建圆弧A——*
AREA 计算对象或指定区域的面积和周长AA
ARRAY 创建按指定方式排列的多重对象副本AR、-AR
ATTDEF 创建属性定义ATT
ATTEDIT 改变属性信息ATE
ATTEXT 提取属性数据DDATTEXT
BHATCH 使用图案填充封闭区域或选定对象H、BH
BLOCK 根据选定对象创建块定义B——*
BOUNDARY 从封闭区域创建面域或多段线BO
BREAK 部分删除对象或把对象分解为两部分BR
CHAMFER 给对象的边加倒角CHA——*
CHANGE 修改现有对象的特性-C
CIRCLE 创建圆形C——*
COLOR 定义新对象的颜色COL
COPY 复制对象CO、CP
DBCONNECT 为外部数据库表提供AutoCAD 接口AAD、AEX、ALI、ASQ、ARO、ASE、DBC
DDEDIT 编辑文字和属性定义ED
DDVPOINT 设置三维观察方向VP
DIMALIGNED 创建对齐线性标注DAL
DIMANGULAR 创建角度标注DAN——*
DIMBASELINE 从上一个或选定标注的基线处创建线性、角度或坐标标注DBA——*基线标
注
DIMCENTER 创建圆和圆弧的圆心标记或中心线DCE——*
DIMCONTINUE 从上一个或选定标注的第二尺寸界线处创建线性、角度或坐标标注DCO 连续标注命令
连续标注前提：选择一个相应的标注，以上一个标注的第二条尺寸线为前提，继承上一标注的特点。

DIMDIAMETER 创建圆和圆弧的直径标注DDI——* 弧长标注DAR ，%%C=直径符号DIMEDIT 编辑标注DED——* %%D=度数符号
DIMLINEAR 创建线性尺寸标注DLI——* %%P=正负号DIMORDINATE 创建坐标点标注DOR——*
DIMOVERRIDE 替代标注系统变量DOV
DIMRADIUS 创建圆和圆弧的半径标注DRA——*
DIMSTYLE 创建或修改标注样式D——*
DIMTEDIT 移动和旋转标注文字DIMTED
DIST 测量两点之间的距离和角度DI
DIVIDE 将点对象或块沿对象的长度或周长等间隔排列DIV
DONUT 绘制填充的圆和环DO
DRAWORDER 修改图像和其他对象的显示顺序DR
DSETTINGS 指定捕捉模式、栅格、极坐标和对象捕捉追踪的设置DS、RM、SE DSVIEWER 打开“鸟瞰视图”窗口AV
DVIEW 定义平行投影或透视视图DV
ELLIPSE 创建椭圆或椭圆弧EL——*
ERASE 从图形中删除对象E——*
EXPLODE 将组合对象分解为对象组件X
EXPORT 以其他文件格式保存对象EXP
EXTEND 延伸对象到另一对象EX——*
EXTRUDE 通过拉伸现有二维对象来创建三维原型EXT
FILLET 给对象的边加圆角F——*
FILTER 创建可重复使用的过滤器以便根据特性选择对象FI
GROUP 创建对象的命名选择集G
HATCH 用图案填充一块指定边界的区域-H
HATCHEDIT 修改现有的图案填充对象HE
HIDE 重生成三维模型时不显示隐藏线HI
IMAGE 管理图像IM
IMAGEADJUST 控制选定图像的亮度、对比度和褪色度IAD
IMAGEATTACH 向当前图形中附着新的图像对象IAT
IMAGECLIP 为图像对象创建新剪裁边界ICL
IMPORT 向AutoCAD 输入文件IMP
INSERT 将命名块或图形插入到当前图形中I
INTERFERE 用两个或多个三维实体的公用部分创建三维复合实体INF
INTERSECT 用两个或多个实体或面域的交集创建复合实体或面域并删除交集以外的部分IN INSERTOBJ 插入链接或嵌入对象IO
LAYER 管理图层和图层特性LA——*
-LAYOUT 创建新布局,重命名、复制、保存或删除现有布局LO
LEADER 创建一条引线将注释与一个几何特征相连LEAD 单引线命令LE——* LENGTHEN 拉长对象LEN——*
LINE 创建直线段L——*
LINETYPE 创建、加载和设置线型LT
LIST 显示选定对象的数据库信息LI、LS
LTSCALE 设置线型比例因子LTS——*
LWEIGHT 设置线宽LW
MATCHPROP 设置当前线宽、线宽显示选项和线宽单位MA ，多重引线样式MLS——* MEASURE 将点对象或块按指定的间距放置ME
MIRROR 创建对象的镜像副本MI——*
MLINE 创建多重平行线ML
MOVE 在指定方向上按指定距离移动对象M——*
MSPACE 从图纸空间切换到模型空间视口MS
MTEXT 创建多行文字T、MT
MVIEW 创建浮动视口和打开现有的浮动视口MV
OFFSET 创建同心圆、平行线和平行曲线O——*
OPTIONS 自定义AutoCAD设置GR、OP、PR
OSNAP 设置对象捕捉模式OS
PAN 移动当前视口中显示的图形P
PASTESPEC 插入剪贴板数据并控制数据格式PA
PEDIT 编辑多段线和三维多边形网格PE
PLINE 创建二维多段线PL
PRINT 将图形打印到打印设备或文件PLOT
POINT 创建点对象PO——*
POLYGON 创建闭合的等边多段线POL
PREVIEW 显示打印图形的效果PRE
PROPERTIES 控制现有对象的特性CH、MO PROPERTIESCLOSE 关闭“特性”窗口PRCLOSE
PSPACE 从模型空间视口切换到图纸空间PS
PURGE 删除图形数据库中没有使用的命名对象，例如块或图层PU QLEADER 快速创建引线和引线注释LE
QUIT 退出AutoCAD EXIT
RECTANG 绘制矩形多段线REC——*
REDRAW 刷新显示当前视口R
REDRAWALL 刷新显示所有视口RA
REGEN 重生成图形并刷新显示当前视口RE
REGENALL 重新生成图形并刷新所有视口REA
REGION 从现有对象的选择集中创建面域对象REG
RENAME 修改对象名REN——*
RENDER 创建三维线框或实体模型的具有真实感的渲染图像RR REVOLVE 绕轴旋转二维对象以创建实体REV
RPREF 设置渲染系统配置RPR
ROTATE 绕基点移动对象RO
SCALE 在X、Y 和Z 方向等比例放大或缩小对象SC
SCRIPT 用脚本文件执行一系列命令SCR
SECTION 用剖切平面和实体截交创建面域SEC
SETVAR 列出系统变量并修改变量值SET
SLICE 用平面剖切一组实体SL
SNAP 规定光标按指定的间距移动SN
SOLID 创建二维填充多边形SO
SPELL 检查图形中文字的拼写SP
SPLINE 创建二次或三次(NURBS) 样条曲线SPL
SPLINEDIT 编辑样条曲线对象SPE——*
STRETCH 移动或拉伸对象S——*
STYLE 创建或修改已命名的文字样式以及设置图形中文字的当前样式ST——* SUBTRACT 用差集创建组合面域或实体SU
TABLET 校准、配置、打开和关闭已安装的数字化仪TA
THICKNESS 设置当前三维实体的厚度TH
TILEMODE 使“模型”选项卡或最后一个布局选项卡当前化TI、TM TOLERANCE 创建形位公差标注TOL
TOOLBAR 显示、隐藏和自定义工具栏TO
TORUS 创建圆环形实体TOR
TRIM 用其他对象定义的剪切边修剪对象TR——*
UNION 通过并运算创建组合面域或实体UNI
UNITS 设置坐标和角度的显示格式和精度UN
VIEW 保存和恢复已命名的视图V
VPOINT 设置图形的三维直观图的查看方向-VP
WBLOCK 将块对象写入新图形文件W
WEDGE 创建三维实体使其倾斜面尖端沿X 轴正向WE
XATTACH 将外部参照附着到当前图形中XA 打散分解命令X——* XBIND 将外部参照依赖符号绑定到图形中XB
XCLIP 定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面XC
XLINE 创建无限长的直线（即参照线）XL XREF 控制图形中的外部参照XR
ZOOM 放大或缩小当前视口对象的外观尺寸Z
F1 获取帮助
F2 实现作图窗和文本窗口的切换
F3 控制是否实现对象自动捕捉
F4 数字化仪控制
F5 等轴测平面切换
F6 控制状态行上坐标的显示方式
F7 栅格显示模式控制
F8 正交模式控制
F9 栅格捕捉模式控制
F10 极轴模式控制
F11 对象追踪式控制
Ctrl+A 另存为或全部选择
Ctrl+B 栅格捕捉模式控制(F9)
Ctrl+C 将选择的对象复制到剪切板上
Ctrl+F 控制是否实现对象自动捕捉(f3)
Ctrl+G 栅格显示模式控制(F7)
Ctrl+J 重复执行上一步命令
Ctrl+K 超级链接
Ctrl+N 新建图形文件
Ctrl+M 打开选项对话框
Ctrl+1 打开特性对话框
Ctrl+2 打开图象资源管理器
Ctrl+6 打开图象数据原子
Ctrl+O 打开图象文件
Ctrl+P 打开打印对说框
Ctrl+S 保存文件
Ctrl+U 极轴模式控制(F10) Ctrl+V 粘贴剪贴板上的内容Ctrl+W 对象追踪式控制(F11) Ctrl+X 剪切所选择的内容Ctrl+Y 重做
Ctrl+Z 取消前一步的操作。
