图像平板显示技术
平板显示技术OLED驱动技术
面板分割为图标区（直接驱动）和图像区（矩阵驱动）。 测试需要显示的图像，尽可能降低电压和亮度。 待机模式中引入简单的驱动算法，满足最小信息显示要求。 不扫描无信息的行，降低有用行的信息（SmartScan）。
像素间老化程度存在差异
驱动IC可编程化，但仍难以处理这种单个像素间
基板的主要功能
- 根据图像数据设置电流等级 - 为电流提供通路
OLED 面板电路
- 像素电路 - 总线电路 - 驱动ICs - 内部互联电路 - 数据信号处理 - 电源
2018-10-17
西安交通大学
3/39
一、OLED驱动技术
寻址的三种方式
直接寻址（段显示） PM寻址:随着分辨率/占空比的增加，瞬间电流必须增加 AM寻址:适合200行以上的分辨率。
2018-10-17
西安交通大学
4/39
一、OLED驱动技术
Content
1. Segmented Displays 2. Passive Matrix Drive 3. Active Matrix Drive 4. Gray Scale Control 5. Drive Electronics
2018-10-17
2T1C像素电路结构的改进（Inverted AMOLED TFTs）
OLED连接在漏极比连接在源极稳定，功率下降（Vds ↓ ）
2018-10-17
西安交通大学
14/39
一、OLED驱动技术
Driving current：
The results show a 10X increase in the driving current with the same bias, because the data voltage is applied directly across the gate-source voltage of the driving TFT rather than being split between the driving TFT and the OLED.
lcd彩色原理
lcd彩色原理
LCD彩色原理
液晶显示器（LCD）是一种利用液晶材料电光效应来显示图像的平板显示技术。
彩色LCD显示器是通过在每个像素点处使
用三原色（红、绿、蓝）的亮度组合来产生彩色图像。
在液晶显示器中，液晶分子排列方向可以通过电场的作用进行控制。
使用两块平行的玻璃基板，涂有透明导电物质的控制电极。
基板之间填充液晶材料，然后通过在控制电极上施加电压来操控液晶分子的排列，进而改变透过基板的光的偏振方向。
为了产生彩色图像，液晶显示器使用三个互不重叠的基色像素阵列，分别对应红色、绿色和蓝色。
每个像素由三个子像素组成，每个子像素只能透过对应基色的光。
通过调节每个子像素的亮度，可以产生不同强度的红、绿和蓝光的组合，从而呈现出所有可能的颜色。
液晶显示器的背光源通常是一组白色冷光阴极管（CCFL）或LED光源，通过反射或透射方式将光引导到液晶屏幕后面。
背光源照亮液晶屏幕，然后通过控制液晶分子排列方向的电场作用来调节光的透过程度以及通过液晶屏幕的各个部分的光的偏振方向，从而控制像素的亮度和颜色。
液晶显示器具有节能、薄型、轻便、广视角等优点，在计算机、电视、手机等领域得到广泛应用。
彩色原理是液晶分子排列方向的电场调节与不同强度的红、绿、蓝光组合所产生的效应相
结合，通过控制各个像素点的颜色和亮度，显示出丰富的彩色图像。

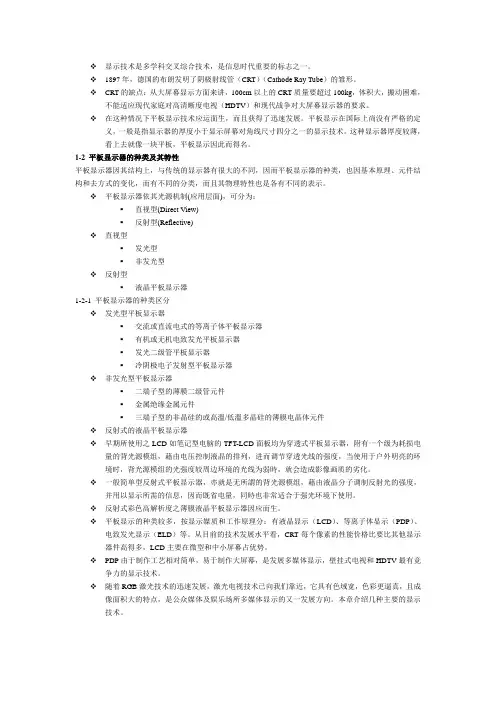

平板显示器技术
显示技术是多学科交叉综合技术，是信息时代重要的标志之一。
1897年，德国的布朗发明了阴极射线管（CRT）（Cathode Ray Tube）的雏形。
CRT的缺点：从大屏幕显示方面来讲，100cm以上的CRT质量要超过100kg，体积大，搬动困难，不能适应现代家庭对高清晰度电视（HDTV）和现代战争对大屏幕显示器的要求。
在这种情况下平板显示技术应运面生，而且获得了迅速发展。
平板显示在国际上尚没有严格的定义，一般是指显示器的厚度小于显示屏幕对角线尺寸四分之一的显示技术。
这种显示器厚度较薄，看上去就像一块平板，平板显示因此而得名。
1-2 平板显示器的种类及其特性平板显示器因其结构上，与传统的显示器有很大的不同，因而平板显示器的种类，也因基本原理、元件结构和去方式的变化，而有不同的分类，而且其物理特性也是各有不同的表示。
平板显示器依其光源机制(应用层面)，可分为：▪直视型(Direct V iew)▪反射型(Reflective)直视型▪发光型▪非发光型反射型▪液晶平板显示器1-2-1 平板显示器的种类区分发光型平板显示器▪交流或直流电式的等离子体平板显示器▪有机或无机电致发光平板显示器▪发光二级管平板显示器▪冷阴极电子发射型平板显示器非发光型平板显示器▪二端子型的薄膜二级管元件▪金属绝缘金属元件▪三端子型的非晶硅的或高溫/低溫多晶硅的薄膜电晶体元件反射式的液晶平板显示器早期所使用之LCD如笔记型电脑的TFT-LCD面板均为穿透式平板显示器，附有一个级为耗损电量的背光源模组，藉由电压控制液晶的排列，进而调节穿透光线的强度，当使用于户外明亮的环境时，背光源模组的光强度较周边环境的光线为弱時，就会造成影像画质的劣化。
一般简单型反射式平板显示器，亦就是无所謂的背光源模组，藉由液晶分子调制反射光的强度，并用以显示所需的信息，因而既省电量，同時也非常适合于强光环境下使用。
反射式彩色高解析度之薄膜液晶平板显示器因应而生。

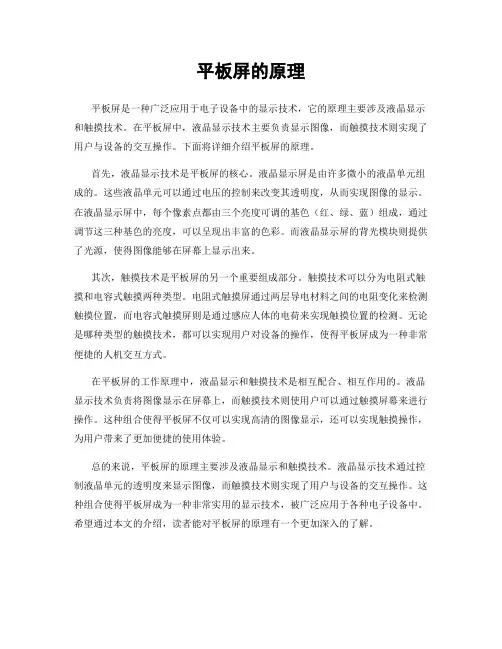

平板屏的原理
平板屏的原理
平板屏是一种广泛应用于电子设备中的显示技术，它的原理主要涉及液晶显示和触摸技术。
在平板屏中，液晶显示技术主要负责显示图像，而触摸技术则实现了用户与设备的交互操作。
下面将详细介绍平板屏的原理。
首先，液晶显示技术是平板屏的核心。
液晶显示屏是由许多微小的液晶单元组成的。
这些液晶单元可以通过电压的控制来改变其透明度，从而实现图像的显示。
在液晶显示屏中，每个像素点都由三个亮度可调的基色（红、绿、蓝）组成，通过调节这三种基色的亮度，可以呈现出丰富的色彩。
而液晶显示屏的背光模块则提供了光源，使得图像能够在屏幕上显示出来。
其次，触摸技术是平板屏的另一个重要组成部分。
触摸技术可以分为电阻式触摸和电容式触摸两种类型。
电阻式触摸屏通过两层导电材料之间的电阻变化来检测触摸位置，而电容式触摸屏则是通过感应人体的电荷来实现触摸位置的检测。
无论是哪种类型的触摸技术，都可以实现用户对设备的操作，使得平板屏成为一种非常便捷的人机交互方式。
在平板屏的工作原理中，液晶显示和触摸技术是相互配合、相互作用的。
液晶显示技术负责将图像显示在屏幕上，而触摸技术则使用户可以通过触摸屏幕来进行操作。
这种组合使得平板屏不仅可以实现高清的图像显示，还可以实现触摸操作，为用户带来了更加便捷的使用体验。
总的来说，平板屏的原理主要涉及液晶显示和触摸技术。
液晶显示技术通过控制液晶单元的透明度来显示图像，而触摸技术则实现了用户与设备的交互操作。
这种组合使得平板屏成为一种非常实用的显示技术，被广泛应用于各种电子设备中。
希望通过本文的介绍，读者能对平板屏的原理有一个更加深入的了解。
平板显示技术(LCD)
谢文法
xiewf@
显示技术的发展
液晶显示器件(LCD) 液晶显示器件
LCD的发展 的发展
什么是液晶
The fourth state of matter:
Liquid crystal
什么是液晶
• 一般固态晶体具有方向性 一般固态晶体具有方向性: －欲改变固态晶体方向 =>须旋转整个晶体 须旋转整个晶体 • 液态晶体 (Liquid Crystal) －具有方向性又具有可流动性 －欲改变液态晶体方向 =>可经由电场或磁场来控 可经由电场或磁场来控 制 • 液晶分为两大类：溶致液晶和热致液晶。前者要 液晶分为两大类：溶致液晶和热致液晶。 溶解在水或有机溶剂中才显示出液晶态， 溶解在水或有机溶剂中才显示出液晶态，后者则 要在一定的温度范围内才呈现出液晶状态。 要在一定的温度范围内才呈现出液晶状态。 • 作为显示技术应用的液晶都是热致液晶。 作为显示技术应用的液晶都是热致液晶。
把有机电解质等离子型导电性物质掺人液晶材料中， 把有机电解质等离子型导电性物质掺人液晶材料中 ，将液晶夹在两块导电玻 璃之间构成液晶盒，基片项处理，使液晶分子沿面排列。在不通电的情况下， 璃之间构成液晶盒 ，基片项处理，使液晶分子沿面排列。在不通电的情况下 ， 液晶盒是透明的。 液晶盒是透明的。当V>VW(称VW为威廉斯畴阈值电压，约为 称 为威廉斯畴阈值电压，约为10V)，产生周期 ， 性的液晶分子环流， 性的液晶分子环流， 呈现出有与液晶盒厚度相同间隔的周期性的静态条纹图 称这种图案为威廉斯畴。再增加电压，就变成如图紊流， 案 ， 称这种图案为威廉斯畴 。再增加电压， 就变成如图紊流 ， 结果使光变成 强烈地向前散射，称之为动态散射(DS)效应，这时液晶变成乳白色，对入射光 效应， 强烈地向前散射，称之为动态散射 效应 这时液晶变成乳白色， 不透明。 不透明。 产生动态散射必须有三个条件：1、液晶盒必须足够厚 大于 大于6µm)；2、液 产生动态散射必须有三个条件： 、液晶盒必须足够厚(大于 ； 、 晶材料的阻值要低，小于(1-2)×1010 cm；3、介电各向异性必须为负。 晶材料的阻值要低，小于 × ； 、介电各向异性必须为负。 缺点：电流较大；对比度差；出现光散射的紊流使图像边缘不很清晰； 缺点：电流较大；对比度差；出现光散射的紊流使图像边缘不很清晰；由 于掺入电解质添加剂，液晶材料质量变差，工作寿命不够高。 于掺入电解质添加剂，液晶材料质量变差，工作寿命不够高。

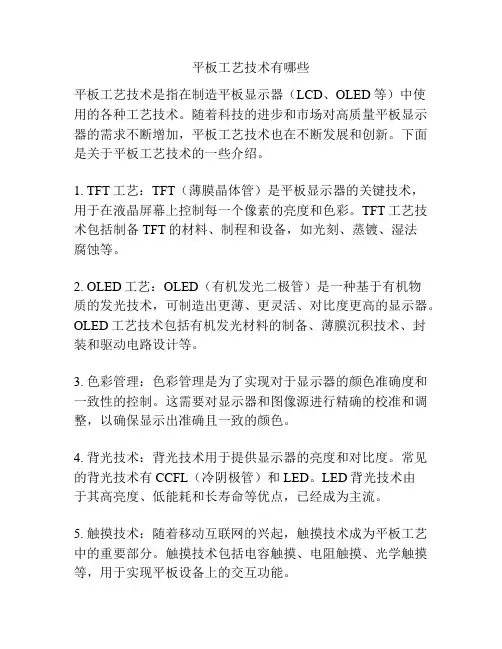

平板工艺技术有哪些
平板工艺技术有哪些平板工艺技术是指在制造平板显示器（LCD、OLED等）中使用的各种工艺技术。
随着科技的进步和市场对高质量平板显示器的需求不断增加，平板工艺技术也在不断发展和创新。
下面是关于平板工艺技术的一些介绍。
1. TFT工艺：TFT（薄膜晶体管）是平板显示器的关键技术，用于在液晶屏幕上控制每一个像素的亮度和色彩。
TFT工艺技术包括制备TFT的材料、制程和设备，如光刻、蒸镀、湿法腐蚀等。
2. OLED工艺：OLED（有机发光二极管）是一种基于有机物质的发光技术，可制造出更薄、更灵活、对比度更高的显示器。
OLED工艺技术包括有机发光材料的制备、薄膜沉积技术、封装和驱动电路设计等。
3. 色彩管理：色彩管理是为了实现对于显示器的颜色准确度和一致性的控制。
这需要对显示器和图像源进行精确的校准和调整，以确保显示出准确且一致的颜色。
4. 背光技术：背光技术用于提供显示器的亮度和对比度。
常见的背光技术有CCFL（冷阴极管）和LED。
LED背光技术由于其高亮度、低能耗和长寿命等优点，已经成为主流。
5. 触摸技术：随着移动互联网的兴起，触摸技术成为平板工艺中的重要部分。
触摸技术包括电容触摸、电阻触摸、光学触摸等，用于实现平板设备上的交互功能。
6. 封装技术：封装技术用于保护显示模块和电路，并连接显示模块与其它电子元件。
常见的封装技术有COF（芯片触摸封装）、COG（芯片玻璃封装）和FOG（薄膜玻璃封装）等。
7. 3D显示技术：3D显示技术是近年来的热门技术，用于实现在显示器上呈现出逼真的三维效果。
这需要特殊的显示模块和人眼的配合，使得观众可以享受到更加沉浸式的视觉体验。
总结起来，平板工艺技术是涉及制造和设计平板显示器的各种关键技术。
不断创新和发展的平板工艺技术为我们带来了更高质量、更好体验的平板显示器产品。
随着科技的进步和需求的不断变化，平板工艺技术也将继续发展，并为用户提供更好的视觉体验。
新型平板显示技术OLED
4、反应速度快：OLED显示器的反应速度非常快，可以轻松达到微秒级别。 这意味着用户在观看动态图像或视频时，不会出现拖影或模糊现象。
三、OLED的应用领域
1、智能手机：随着智能手机的日益普及，OLED显示技术在智能手机领域的 应用也日益广泛。由于OLED的自发光、高对比度、轻薄和反应速度快等特点，它 成为了智能手机制造商的首选。现在，大部分高端智能手机都采用了OLED屏幕。
4.电子纸显示技术（EPD）
电子纸显示技术是一种基于电泳原理的平板显示技术。它利用带电粒子在电 场作用下的移动实现图像显示。EPD具有反光率高、视觉舒适、可实现柔性显示 等优点，在电子书、电子标签等领域得到了广泛应用。
二、探讨平板显示技术的研究进 展
1.液晶显示技术（LCD）
近年来，液晶显示技术不断取得新的突破。其中，高分辨率、柔性化、低功 耗等方向的研究成果尤为显著。在高分辨率方面，通过采用新型像素设计，LCD 的分辨率得到了显著提升，使得图像更加细腻。在柔性化方面，柔性LCD的研制 取得了重要进展，有望在未来实现更为轻薄、可弯曲的显示产品。在低功耗方面， 通过优化背光源设计和驱动电路，LCD的功耗得到了显著降低，有助于提高设备 的续航能力。
四、未来展望
随着技术的不断进步和成本的逐渐降低，OLED显示技术有望在未来几年得到 更广泛的应用。尤其是在柔性可折叠手机和可穿戴设备领域，OLED的轻薄和可弯 曲特性使其成为潜在的理想选择。此外，随着5G技术的普及和物联网的发展，智 能家居、车载娱乐系统等新兴市场也将为OLED产业带来新的增长点。
在产业趋势方面，随着越来越多的企业投入到OLED面板的生产中，OLED面板 的生产成本将逐渐降低，使得更多的消费者能够享受到OLED显示技术带来的优势。 同时，随着市场竞争的加剧，面板制造商将需要不断进行技术创新，以提高产品 的性能和降低生产成本。
LCD平板显示器的技术基础
第一章 LCD平板显示器的技术基础第一节液晶彩色显示器的结构液晶显示器件从结构上说，属于平板显示器件。
其基本结构，呈平板形。
典型液晶显示器件基本结构如图3-7所示。
它主要由如图3-8所示的几大部件组成。
当然，不同类型的液晶显示器件其部分部件可能会有不同，如：相变型、PDLC、多稳态型液晶显示器件没有偏振片，有源矩阵型液晶显示器件在基板上制作有有源矩阵电路等，但是所有液晶显示器件都可以认为是由两片光刻有透明导电电极的基板，夹持一个液晶层，封接成一个偏平盒，有时在外表面还可能贴装上偏振片等构成。
下面以典型的扭曲向列型液晶显示器件（TN）为例，进行介绍，见图3-7。
将两片光刻好透明导电极图形的平板玻璃相对放置在一起，使其间相距为6~7um。
四周用环氧胶密封，但在一侧封接边上留有一个开口，该开口称为液晶注入口。
液晶材料即是通过该注入口在真空条件下注入的。
注入后，用树脂将开口封堵好，再在些液晶盒前后表面呈正交地贴上前后偏振片即完成了一个完整的液晶显示器件。
当然，作为扭曲向列型液晶显示器件，在液晶盒内表面还应制作上一层定向层。
该定向层经定向处理后，可使液晶分子在液晶盒内，在前后玻璃基板表面都呈沿面平行排列，而在前后玻璃基板之间液晶分子又呈90度扭曲排列。
从而使其具有了如图3-9所示的光学和电光学特性。
现将构成液晶显示器件的三大基本部件和特点介绍如下：1、玻璃基板这是一种表面极其平整的浮法生产薄玻璃片。
表面蒸镀有一层In2O3或SnO2透明导电层，即ITO膜层。
经光刻加工制成透明导电图形。
这些图形由像素图形和外引线图形组成。
因此，外引线不能进行传统的锡焊，只能通过导电橡胶条或导电胶带等进行连接。
如果划伤、割断或腐蚀，则会造成器件报废。
2、液晶液晶材料是液晶显示器的主体。
不同器件所用液晶材料不同，液晶材料大都是由几种乃至十几种单体液晶材料混合而成。
每种液晶材料都有自己固定的清亮点T L和结晶点Ts。
因此也要求每种液晶显示器件必须使用和保存在Ts~T L之间的一定温度范围内，如果使用或保存温度过低，结晶会破坏液晶显示器件的定向层；而温度过高，液晶会失去液晶态，也就失去了液晶显示器件的功能。
平板显示技术(PDP)
PDP发光原理与结构图 发光原理与结构图
等离子显示屏的组成、 等离子显示屏的组成、结构特征
PDP像素放电、发光单元结构 像素放电、 像素放电
对放电气体的要求是： 、着火电压低； 、 对放电气体的要求是：1、着火电压低；2、辐射的真空紫外光谱与荧光粉的 激励光谱相匹配，而且强度高； 、 激励光谱相匹配，而且强度高；3、放电本身发出的可见光对荧光粉发光色纯 影响小； 、放电产生的离子对介质保护膜材料溅射小； 、化学性能稳定。 影响小；4、放电产生的离子对介质保护膜材料溅射小；5、化学性能稳定。 因此，彩色AC-PDP可以选用稀有气体 、Ne、Ar、Kr、Xe作为放电气体， 可以选用稀有气体He、 、 、 、 作为放电气体 作为放电气体， 因此，彩色 可以选用稀有气体 它们的谐振辐射波长分别为58.3nm、73.6nm、106.7nm、123.6nm、147.0 nm。 它们的谐振辐射波长分别为 、 、 、 、 。
放电气体
具有不同组成成分放电气体的着火电压、放电电流、 具有不同组成成分放电气体的着火电压、放电电流、辐射的光谱分布和强 度不同，造成彩色AC-PDP的工作电压、功耗、亮度、光效和色度等性能 的工作电压、 度不同，造成彩色 的工作电压 功耗、亮度、 存在较大差异。因此，为了使彩色AC-PDP具有优良的显示性能，必须合 具有优良的显示性能， 存在较大差异。因此，为了使彩色 具有优良的显示性能 理选择放电气体的组成成分。 理选择放电气体的组成成分。 彩色AC-PDP对放电气体的要求是：1、着火电压低；2、辐射的真空紫外 对放电气体的要求是： 、着火电压低； 、 彩色 对放电气体的要求是 光谱与荧光粉的激励光谱相匹配，而且强度高； 、 光谱与荧光粉的激励光谱相匹配，而且强度高；3、放电本身发出的可见 光对荧光粉发光色纯影响小； 、 光对荧光粉发光色纯影响小；4、放电产生的离子对介质保护膜材料溅射 可以选用稀有气体He、 、 小；5、化学性能稳定。因此，彩色 、化学性能稳定。因此，彩色AC-PDP可以选用稀有气体 、Ne、 可以选用稀有气体 Ar、Kr、Xe作为放电气体，它们的谐振辐射波长分别为 作为放电气体， 、 、 作为放电气体 它们的谐振辐射波长分别为58.3nm、73.6nm、 、 、 106.7nm、123.6nm、147.0 nm。 、 、 。
LCD基本原理和制造过程介绍
LCD基本原理和制造过程介绍LCD（液晶显示器）是一种利用液晶分子的光学性质实现图像显示的平板显示设备。
其基本原理是通过施加电场来控制液晶分子的定向，从而控制光的透射和反射，从而实现图像的显示。
下面将从液晶的基本理论、制造过程以及液晶显示器的工作原理等方面进行详细介绍。
一、液晶的基本原理：液晶分子是一种有机分子，具有两个特殊的性质：一是双折射性，即光线在液晶分子中的传播速度与传播方向有关，从而可以引起偏振光的转动；二是有序性，液晶分子可以具有一定的定向性。
在液晶显示器中，一般使用的是向列较为齐次的液晶，即其中一个方向上液晶分子的定向基本上相同。
液晶分子在没有外加电场时呈现等向性，即光无法穿过液晶分子。
而当施加外加电场时，液晶分子的定向会发生改变，光线可以通过液晶分子。
这是因为电场作用下，液晶分子的定向会改变，使得液晶分子均匀排列，形成了称为向列的结构。
在向列结构下，光线能够较为容易地穿过液晶分子。
二、液晶显示器的制造过程：液晶显示器的制造过程主要包括基质制备、电极制备、液晶填充和封装等工序。
1.基质制备：液晶显示器的基质是用于填充液晶分子的片状材料，一般是由非晶硅或玻璃等材料制成。
基质材料需要具有良好的光学透过性和机械稳定性。
2.电极制备：液晶显示器中的电极一般使用透明导电膜，常用的材料有锡镀导热玻璃和氧化铟锡等。
电极的制备一般采用光刻技术，通过特定的光罩制作。
3.液晶填充：液晶填充是制造液晶显示器的关键步骤之一、该步骤是将液晶分子注入到两张基质之间的空隙中，并通过特定的工艺控制液晶分子的定向。
填充液晶分子时需要注意排除气泡和保持填充均匀。
4.封装：液晶显示器的封装是将基质与电极通过一定的封装材料进行密封。
封装材料一般为有机胶或硅胶，具有良好的密封性能和稳定性。
三、液晶显示器的工作原理：液晶显示器的工作原理基于液晶分子的电光效应和光学旋转效应。
其工作过程可以简单概括为以下几步：1.偏振光的产生：液晶显示器的背光源发出的是自然光，经过偏振片的过滤后变成了线偏振光。
LCD显示器参数详解
LCD显示器参数详解LCD（Liquid Crystal Display）即液晶显示器，是一种使用液晶技术作为图像显示的平板显示器。
它具有轻薄、省电、高分辨率等优点，广泛应用于电脑、电视、手机等各种电子设备中。
LCD显示器的参数对于用户来说十分重要，下面详细介绍几个常见的参数：1.分辨率：分辨率指显示器屏幕上像素点的数量，常用的表示方法是横向像素数×纵向像素数，例如1920×1080。
分辨率越高，图像细节显示越清晰，但同时也需要更强的显卡支持。
常见的LCD显示器分辨率有1280×800、1920×1080、2560×1440等。
2.反应时间：反应时间指的是液晶显示器从接收到输入信号到显示器中心50%灰度的像素的从黑到白或白到黑的切换时间。
反应时间越短，显示器在切换快速运动画面时，图像残影现象就越不明显。
一般来说，反应时间在5ms以下的显示器可以满足大多数普通用户的需求。
3.视角：视角指的是从显示器正前方开始，用户在不改变眼睛高度的情况下，仍然可以清楚看到屏幕内容的最大角度。
一般来说，视角越大，用户从各个不同角度观看屏幕时，图像变化越小。
较好的LCD显示器视角可以达到178度。
4.亮度：亮度是指显示器屏幕显示的光强度。
亮度一般用尼特（nit）作为单位，表示每平方米的发光度。
亮度越高，视觉效果越好，但同时也会增加显示器的能耗。
对于常规使用来说，300到350尼特的亮度就已经足够。
5.对比度：对比度是指显示器在黑色和白色之间的亮度差异，也就是黑色和白色之间的色彩饱和度。
对比度越高，显示效果越好，颜色更鲜艳。
一般来说，1000:1的对比度在市面上常见。
6.色彩精度：7.刷新率：刷新率是指液晶显示器的图像刷新速度，用赫兹（Hz）表示，即每秒刷新的次数。
刷新率越高，画面切换越流畅，但同时也需要更强的显卡支持。
常见的液晶显示器刷新率有60Hz、75Hz、144Hz等。
lcd显示屏原理
lcd显示屏原理
LCD显示屏是一种使用液晶技术的平板显示设备，具有轻薄、低功耗和高分辨率的特点。
它由多个像素点组成，每个像素点都包含有颜色滤光片和液晶分子。
LCD显示屏的原理是通过
改变液晶分子的排列方式，来控制光的穿透和阻挡，从而实现图像的显示。
LCD显示屏通常由两块玻璃基板组成，中间夹层有液晶悬浮
物质。
在底部的基板上，有红、绿、蓝三种颜色的滤光片，称为像素基板。
在顶部的基板上，有透明的导电电极，称为对位基板。
当外部电压加到对位基板的电极上时，液晶分子会受到电场的影响而排列成特定的方式。
液晶分子排列方式的改变会使得光线通过时的偏振方向发生变化，从而改变通过像素的颜色。
液晶分子排列方式的改变是通过控制对位基板上的导电电极来实现的。
导电电极上加上电场后，液晶分子会沿着电场线方向排列。
而电场的大小则通过控制信号来控制。
每个像素都有一个对应的导电电极，根据不同的控制信号，液晶分子的排列方式也会不同，从而通过像素显示不同的颜色。
为了控制液晶分子的排列，LCD显示屏还需要一个驱动电路。
驱动电路负责向每个像素提供相应的控制信号，控制液晶分子的排列。
这些控制信号根据需要显示的图像内容而改变，从而实现图像的显示。
总结起来，LCD显示屏的原理是利用施加电场来控制液晶分子的排列方式，通过改变光的偏振方向来实现颜色的显示。
这种液晶分子排列方式的改变是由驱动电路提供的控制信号来控制的。
通过在各个像素上调节电场大小，LCD显示屏可以显示出丰富的图像和颜色。
LCD基本原理简述
LCD基本原理简述LCD（Liquid Crystal Display）即液晶显示屏，是一种利用液晶材料来显示图像的平板显示技术。
液晶是一种介于液体和固体之间的物质，具有液体的流动性和固体的有序性。
液晶显示器利用液晶材料的光学特性，通过调整液晶分子的排列来控制通过它的光的通断，从而实现图像显示。
LCD的基本构成包括两片平行设置的玻璃基板之间填充有液晶的液晶层，以及覆盖在玻璃基板上的透明电极和光栅。
液晶层由两种具有不同电阻率、透明度和极化性能的液晶材料构成，它们的排列方向可以通过电场来控制。
透明电极和光栅用于分别施加电场和控制液晶分子的排列方向。
LCD的基本原理是利用液晶材料的旋光性质和偏光性质。
通过调整电场的作用，液晶分子的排列方向可以改变，进而控制通过液晶的光的偏振状态。
根据偏振光的特性，可以调整光的透过量。
在液晶层表面施加电场时，液晶分子会受到电力的作用而转动或改变排列方向。
通过控制电场的强弱可以控制液晶分子的排列方向和旋转角度。
液晶分子的排列方向可以使光通过或者不通过。
当透过光是线偏振光时，液晶分子的排列方向和旋转角度会改变线偏振光的振动方向，从而实现液晶分子的控制。
在液晶层两侧的透明电极会产生正交电场，从而改变液晶分子的排列方向。
当液晶分子处于维持偏振光通过的状态时，通过透明电极施加的电场可以改变液晶分子的排列方向，从而使偏振光的振动方向改变。
这种改变使通过液晶的光的偏振状态发生变化，从而实现图像的显示。
对于彩色LCD，常见的液晶显示技术包括扭曲向列（TN）液晶、垂直电场（VA）液晶和超高效图像（IPS）液晶。
这些技术都是通过调整电场来控制液晶分子的排列方向，从而实现图像的显示。
扭曲向列液晶通过电场扭曲液晶分子的排列方向实现图像的显示，比较常用。
而VA液晶通过垂直电场实现更好的图像质量，但代价是观看角度较窄。
IPS液晶在图像质量和观看角度上都比较出色，但在成本和反应速度方面相对较高。
总结起来，液晶显示器通过控制液晶分子的排列方向来实现图像的显示。
pdp显示原理的发展及应用
PDP显示原理的发展及应用1. 简介1.1 什么是PDP显示技术等离子显示面板（Plasma Display Panel，简称PDP）是一种采用气体放电原理来显示图像的平板显示技术。
它具有高亮度、高对比度、高刷新率等优点，在早期的大屏幕显示设备中得到了广泛应用。
1.2 PDP显示原理PDP显示原理是基于气体放电的效应。
当加一个较高的电压到充满稀有气体的小空腔中时，由于电压的作用，空腔中的气体被电离，产生等离子体。
当等离子体再次与稀有气体离子相碰撞时，会释放出紫外线。
紫外线会激发反射型荧光材料，使其发出可见光，从而形成图像。
2. PDP显示技术的发展历程2.1 起步阶段PDP显示技术的起步阶段可以追溯到1964年。
最早的PDP显示器是由General Electric公司的Donald Bitzer和Robert Willson共同研发的。
这种早期的PDP显示器由数百个小空腔组成，每个空腔通过一个薄膜板与其他空腔隔离。
2.2 进一步改进随着时间的推移，在20世纪末和21世纪初，PDP显示技术得到了进一步改进。
研究人员采用了新的材料和工艺来提高PDP显示器的亮度、对比度和响应时间。
同时，PDP显示器的分辨率也随着技术的提升而不断提高。
2.3 PDP显示技术的巅峰在进一步发展的过程中，PDP显示技术达到了巅峰。
2006年，PDP显示器的尺寸已经达到了100英寸，成为当时最大的平板显示设备。
这些巨大的PDP显示器在户外广告、体育场馆和舞台演出中广泛使用，为观众提供了极佳的视觉效果。
3. PDP显示技术的应用3.1 家庭娱乐PDP显示技术在家庭娱乐领域得到了广泛应用。
由于PDP显示器具有高亮度和高对比度的优势，它在观看电影和玩视频游戏时能够提供更加逼真的图像效果。
此外，PDP显示器的宽视角特性也使得家庭成员可以在任何角度都能够获得清晰的图像。
3.2 商业广告PDP显示技术在商业广告领域也有着重要的应用。
大尺寸的PDP显示器可以轻松地吸引人们的注意力，它们在商场、车站、机场等公共场所被广泛用于播放商业广告。
注意：揭开平板电视图像技术的神秘面纱
注意：揭开平板电视图像技术的神秘面纱如今液晶电视的销售热潮是一浪高过一浪，消费者也逐渐关注起这个神秘的“玩意”。
也许您会吃惊，为什么同尺寸大小的液晶电视因为牌子的不同就会差价甚远，其实，除了品牌做工以及面板的不同，另外它的图像处理技术也是各有迥异的。
何谓图像处理技术呢？说白了就是电视中的处理系统对于电视图像的显示技术。
不同品牌的平板电视都有自己独有的图像处理技术，有些朋友也许会注意到这一点，但这些技术都代表着什么呢？恐怕多数朋友都不清楚。
笔者今天就来为大家一一揭开这些平板电视图像技术的神秘面纱。
康佳“CNCC”技术CCNC是一种全新的屏幕视角改善技术（color、contrast never change），全称直译叫做“色彩、对比度无损”技术，其核心特点是通过改善显示屏内部结构，实现宽视角观看时画面色彩、对比度的高度真实与还原。
目前TFT液晶电视显示屏常用的视角改善技术有MVA、TN+Film、IPS几种。
这三种技术经过持续发展，已经可以基本满足消费者的收视需求，但由于技术本身的局限性，普遍存在着不同程度的画面色彩、对比度失真的缺陷，而且屏幕越大，视角范围越宽，失真就会越明显。
CCNC技术是康佳在丽翔数字引擎技术的基础上，与上游面板供应商、康佳国家级开发研究中心共同研发而成，是液晶电视在平衡视角、响应时间、对比度、色彩四者之间的最佳技术方案。
同样是42寸大屏幕，采用CCNC技术的液晶电视边缘视角的显示效果明显亮丽，有效观看范围比其它技术的产品多出25％-38%。
厦华“微晶神画”技术该技术是厦华创造性的处理超高清晰度动态图像和静止图像的核心技术。
它综合当今国际上领先的运用于平板显示领域的高端图像处理技术，同时融合了厦华在色彩、画质和低噪的处理方面独一无二的特长。
厦华“微晶神画”技术核心优势是汇聚现有主流尖端科技，将高清晰画质、临场音响、娱乐端口等领先技术囊括其中，包括微晶120Hz、微晶1000线、微晶全能芯、微晶双核六色、微晶智慧光、微晶双HDMI、微晶双流媒体与微晶数字音响等众多的尖端科技。
平板电视原理
平板电视原理
平板电视是一种使用平板显示技术的电视设备。
它采用了液晶显示屏或有机发光二极管（OLED）等显示技术，能够在薄而
轻便的屏幕上显示图像和视频。
相比传统的显像管电视，平板电视具有更高的分辨率、更薄的机身和更低的能耗。
平板电视的工作原理主要包括以下几个方面：
1. 显示技术：平板电视采用液晶显示屏或OLED等技术。
其中，液晶显示屏由液晶材料和透明电极组成。
当电压施加到液晶层上时，液晶分子会发生扭曲，改变透光性，从而控制光的透过程度，实现图像的显示。
OLED则利用有机发光材料在电流作用下发光，不需要背光源，具有更高的对比度和更广的色域。
2. 驱动电路：平板电视内部包含驱动电路，用于控制液晶显示屏或OLED的工作。
这些电路会根据输入的视频信号和图像
数据，通过逐行扫描或矩阵驱动的方式，驱动像素点发出相应的光信号，并显示在屏幕上。
3. 输入信号处理：平板电视可以接收各种输入信号，包括模拟信号和数字信号。
模拟信号通过模拟输入接口转换为数字信号，然后经过数字信号处理电路进行处理和解码，最终在屏幕上显示出图像和视频。
4. 声音处理：除了图像显示外，平板电视还需要处理声音信号。
它包含声音信号输入接口和音频处理电路，能够接收来自外部
设备（如音响、DVD播放器等）的声音信号，并通过内置喇
叭或外部音箱输出声音。
总的来说，平板电视通过液晶显示屏或OLED等技术，结合
驱动电路、输入信号处理和声音处理等模块，实现图像和声音的显示和处理。
它是一种轻薄、高清晰度和低功耗的电视设备，为用户提供更好的观影体验。
LCD驱动方式及显示原理
LCD驱动方式及显示原理LCD (Liquid Crystal Display)是一种平板显示器技术，广泛应用于电子设备的显示屏上。
LCD驱动方式及显示原理是如何实现LCD屏幕的像素控制和图像显示的关键。
下面将详细介绍LCD驱动方式及显示原理。
1.LCD驱动方式：(1)数字式驱动数字式驱动是最常用的驱动方式，通过数字信号来对LCD显示器的像素进行控制。
-静态驱动：使用固定的电压，例如使用一个稳定的电压源，用于控制LCD屏幕的每个像素。
-动态驱动：分类为1/240、1/480、1/960、1/1200等等格式。
它在特定的时钟频率下，快速切换电压，使液晶分子在两种状态之间变化。
(2)模拟式驱动模拟式驱动是通过模拟信号来控制LCD显示器的像素。
它通常用于LCD屏幕上像素点较少的低分辨率显示设备。
-逐行驱动：按照行顺序逐个驱动LCD的所有像素点。
-平面驱动：将整个屏幕划分为很多平面，并且同时驱动每个平面的像素。
2.LCD显示原理：LCD显示原理涉及到电光效应和液晶分子的操控。
(1)电光效应当电压施加在液晶材料上时，其分子将发生旋转或重新排列，从而改变透过的光的方向，从而改变液晶材料的透过性。
液晶显示屏架构中的液晶分子通常被安排成两个平行的玻璃衬底之间的夹层。
当无电压施加在液晶分子上时，它们会形成同心圆状。
而当电压施加在液晶分子上时，它们会改变形状，通常是旋转成平行或垂直的状态。
(2)液晶分子的操控液晶显示屏的构造中包含两片玻璃衬底，每个衬底上都有一个导电层。
当电压施加在导电层上时，它会在液晶分子中产生电场。
根据电场的大小和方向，液晶分子将旋转或重新排列，改变透光的方向，并实现对光的控制。
3.LCD驱动流程：(1)数据输入：控制器将图像数据（RGB值）传输到LCD驱动电路。
(2)数据解码：LCD驱动电路将输入的图像数据转换为液晶分子可理解的电信号。
(3)电场操控：通过电信号操控液晶分子的排列，将其使之平行或垂直。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液晶显示器件的原理
液晶显示的原理用液晶的电光效应， 通过施加电压改变液晶的光学特性，造成 对入射光的调制，使液晶的透射光或反射 光受到所加信号电压的控制，从而达到显 示的目的 。
液晶显示器件的特点 电视台广播的电视信号主要针对显 象管的非线性作了非线性(γ)预先校正， 而液晶显示屏的电光转换特性近似线性， 即γ≈1 接收到的电视信号经过非线性(γ) 校正，再送到液晶屏上显示 所以液晶电视机的视频放大级应增 加一个γ≈2.2的非线性校正电路
脱机／条形LED电子显示屏
一、脱机/条形LED电子显示屏系统结构
– 脱机屏/条屏由计算机和显示屏屏体组成
计算机负责显示内容的编辑，并通过通信接口向显示屏发 送 显示屏屏体内含控制卡和多个驱动模块
– 条屏是指可显示一行或两行点阵汉字的脱机显示屏 – 脱机屏以显示屏屏体所包含的发光点的数量(列× 行)作为其大小的计量单位
图像显示处理设备
●字符叠加器 ●画面分割器 ●视频分配器分配器
字符叠加器
字符叠加器是视频叠加器的一种， 即专门在视频信号中混入字符的视频 叠加器
对字符叠加器的基本要求
(1)能在屏幕上稳定地显示叠加的内容，叠加的 信号必须与图像信号同步
实现同步的两种方式：
• 分离出场、行同步信号 • 本身产生出场、行同步信号
• 12行×24列 • 共288个字符 • 256种字形 • 字符闪烁功能
字符叠加器的接口
实际上相当于一个可编程驱动的监控 屏幕，对外提供一组打印控制命令，使任 何具有RS-232、RS-422和RS一485接口的设 备都可以对其进行控制，从而把一些动态 变化的信息实时地叠加到显示器的屏幕上
画面分割器
以72帧／s的速率送向同步板。同步板上产生行、列 地址，逐点存入帧存板。扫描板顺序取出，通过编码发 向模块接口板
计算机部分 计算机 通信卡
A
B
同步板 帧存板 帧存板
驱动板1
驱动板2
驱动板3
C
C 接口板
扫描板
B 主控箱部分 A 通信电缆（HYA20*2*0.4）
B
C 驱动板4
C B 接口板
B 40针信号线 C 12针信号线或26针信号线
2．播出计算机
播出计算机是LED显示系统的控制中枢
内含通信卡、视频卡、高档VGA显示卡，安装有播出软件及播 出控制软件 视频卡的作用：模拟视频信号转换为数字信号
计算机负责
1.信息收集，按大屏幕要求的特定格式和一定的播出顺序在 计算机VGA显示器上显示 2.显示的画面通过通信卡向控制器发送
3．控制器
画面分割器的性能指标
(6)与标准的SUPER-VHS录像机兼容(有的还有SVHS接口) (7)有报警输入／输出接口，可与报警系统联动 (8)8个字符的摄像机名称，用户可自己编程设定 给每个摄像机最多达8个字符的名称 (9)有报警画面叠加、视频信号丢失指示，以方 便用户快速查出丢失原因 (10)设置屏幕菜单编程／调用。编程简单，操作 容易，人机界面友好 (11)用户可自行设定密码。
4画面分割器
4画面分割器是最基本的画面分割器，也
是图像监控系统中应用较多的一种数字 视频处理设备 4路输入分别进行模／数转换、压缩、存 储 ，合成为一路视频信号输出 。4路报 警输入及报警连动功能 能够选看录像机回放的任一路视频信号， 就必须从视频信号中选出一路送显示器 监看，称为画面分割器的单路回放功能
驱动板
C
屏体部分
LED电子显示屏体系统构成框图
VGA／Video同步LED电子显示屏
一、系统构成
视频信号源
播出计算机
控制器
显示屏屏体
VGA／Video同步LED电子显示屏框图
二、功能简介 1．视频信号源
视频信号源指录像机、LD影碟机、VCD机、电视机、 摄像机等 视频信号源向计算机提供LED大屏幕显示的视频信号
脱机显示屏的工作过程 :进行编辑后发送，脱开计算机 ， 一屏一屏地显示所输入内容
– 脱机屏／条屏控制板由DSP或单片机构成
二、脱机屏的特点
1. 显示花样丰富，共有14种显示模式，可实现飞入、飞 2.
3. 4.
5.
6.
出、移入、移出等多种花样 脱机屏的显示内容不受字体限制，可显示“无数”种 字体(取决于计算机所安装的字库)，并可显示各种图 形 脱机屏控制板内含实时时钟，可显示时间 脱机屏显示稳定，移屏及走字平滑流畅，绝无频闪、 水波纹、脱尾、抖动现象 多个脱机屏／条屏可以同一台计算机相连，构成分布 式脱机屏／条屏显示系统。这种系统尤其适用于车站、 码头、机场等需要集中控制的场合 脱机屏／条屏采用RS485通信接口，传输距离可达到 1500m
屏幕模 式按键
PULL
全屏幕
四分割
画中画
多画面分割 8+2 12+1 16 4+3 9
16画面分割器的多种组合方式
视频分配器
视频分配器是可以将一路视频信号 均匀分为多路视频信号的设备 须保证与输入的视频信号格式相同, 即6MHz视频带宽、lVp-p峰－峰值电压、 75Ω输出阻抗，其中信号电压0.7V、同 步头电压0.3V
视频输入 1
视频处理
A/D
2. 1存储 视 频 输 出 处 理 四画面合成 视频输出
视频输入 2
视频处理
A/D
2. 1存储
D/A
视频输入 3
视频处理
A/D
2. 1存储
视频输入 4
视频处理
A/D
2. 1存储
同步产生
视频合成原理图
9画面及16画面分割器
分别在水平和垂直方向上按3:1的比率 压缩取样 英国DA公司生产的16画面分割器 5种组合：9、4＋3、16、12+1、8+2
图像显示技术
CRT显示器
液晶显示器
等离子体显示器
CRT显示器
CRT显示器是图像监控系统中的图像显示装 置，是终端设备 分类
按显示图像的颜色分有黑白显示器和彩色显 示器 按功能分有专用显示器和收监两用显示器 按使用范围分有专用型和通用型显示器
• 在图像监控系统中通常使用通用型显示器
CRT显示器的原理
彩色液晶显示屏彩色显示方法
相减混色法 相减混色法的原理是将青色、绛色、黄 色滤色片叠在一起，只要将其中某一个 滤色片变成全透明 ，就能获得红、绿或 黄三种单色光射出
相加混色法
等离子体显示器
原理
等离子体显示板PDP的工作原理与荧光 灯一样，是利用惰性气体放电产生的紫外 线再激发红绿蓝荧光粉发光的平面显示器 件
显示器均为高阻抗串联，显示器输入用75Ω电阻予以终 接
LED电子显示屏
概述
白炽灯 、霓虹灯、广告灯箱变化单调 磁翻板简单图案不具备发光源 大型电视成本昂贵，只能做到37英寸 彩色液晶显示(LCD)，面积不能太大 投影设备，亮度小、清晰度差
LED 优点
亮度高、工作电压低、功耗小、小型化且易 与集成电路匹配、驱动简单、寿命长、耐冲 击和性能稳定
亮度
视入 K1 75 外同步 场同步 行同步 AFC 行振荡 行激励 行输出 同步分离 场振荡 场激励 场输出 高压 视放 内 外 输出 K2 场偏 行偏
监视器原理方框图
原理
视频放大电路把全电视信号放大后去调 制显像管电子束，并送给同步分离电路以分 离出复合同步信号，进而分离出场同步信号 和行同步信号
多输入视频分配器实际上是
将多个单输入视频分配器组 合在一起作为一个整体 多路输入的1分2视频分配器 AD8001
视频分配器的扩展
可以采用“桥接”、“串接”、“分裂”等方
式进行扩展
(1)桥接方式
各视频分配器均用高阻方式输入视频信号，最后一个单 元用75Ω予以终接
(2)串接方式 (3)分裂连接方式 (4)简易分配方式
控制器接受的信息自动分配到大屏幕的每 个显示单元 ，提供各种控制信号
4．显示屏屏体
显示屏屏体由LED显示模块、框架、电源和 各种信号连线构成 发光二极管（像素管 ）
全彩色LED电子显示屏特点
1. 采用日本日亚公司最新的纯绿、纯蓝发光二极管，基
色纯正，并采用独特设计的像素管，使LED还原真彩 色成为可能 2. 在不损失灰度等级的情况下，实现了整屏白平衡调整， 使得显示屏在任何光照条件下均可显示层次分明、色 彩逼真的画面 3. 采用反γ校正技术进行色彩补偿处理，大大提高了显 示屏的色彩分辨能力，从而大大改善了显示屏的观赏 效果 4. 真正的256级灰度、16777216色色彩显示效果，显示 屏可真正再现大自然的绚丽色彩
区别
显示器不同于电视机的部分主要有：无 高频头、中频通道和伴音部分
液晶显示器
利用液晶的电光效应制成的液晶显示 器件，已广泛应用于数字、图形、电视图 像显示 分类
根据液晶显示器件所显示光的类型可分为：
(1)透射型显示：光源位于液晶显示板之后 (2)反射型显示：光源位于液晶板之前 (3)投影型显示：将液晶屏看作幻灯片
单输入视频分配器
单输入视频分配器是对单一的视频信号进行均
衡分配，常见的单输入视频分配器有1分2、1 分4、1分8及1分10等 经过缓冲器隔离 ，进行宽带放大，经过4个缓 冲隔离输出参数是一致的
输出缓冲 输出缓冲 输入缓冲 带宽放大 输出缓冲 输出缓冲 视频信号 输出
视频信号 输入
多输入视频分配器
LED发光二极管发光原理
新型可见光材料InGaAIP和InGaN 为主流，实现了高亮度、多色化，加 之封装技术的改进，显示信息大型化
LED电子显示屏的分类
按照控制方式不同可分为
– LED点阵显示屏 – LED点阵数码混合显示屏 – LED条形显示屏(异步工作)
