漏电保护器额定漏电动作电流的选择

漏电保护器额定漏电动作电流的选择
正确合理地选择漏电保护器的额定漏电动作电流非常重要：一方面在发生触电或泄漏电流超过允许值时, 漏电保护器可有选择地动作;另一方面，漏电保护器在正常泄漏电流作用下不应动作，防止供电中断而造成不必要的经济损失。

漏电保护器的额定漏电动作电流应满足以下三个条件：
(1) 为了保证人身安全，额定漏电动作电流应不大于人体安全电流值，国际上公认30 mA 为人体安全电流值;
(2) 为了保证电网可靠运行，额定漏电动作电流应躲过低电压电网正常漏电电流;
(3) 为了保证多级保护的选择性，下一级额定漏电动作电流应小于上一级额定漏电动作电流，各级额定漏电动作电流应有级差112～215 倍。

第一级漏电保护器安装在配电变压器低压侧出口处。

该级保护的线路长，漏电电流较大，其额定漏电动作电流在无完善的多级保护时，最大不得超过100mA;具有完善多级保护时，漏电电流较小的电网，非阴雨季节为75mA，阴雨季节为200mA，漏电电流较大的电网，非阴雨季节为100 mA，阴雨季节为300mA。

第二级漏电保护器安装于分支线路出口处，被保护线路较短，用电量不大，漏电电流较小。

漏电保护器的额定漏电动作电流应介于上、下级保护器额定漏电动作电流之间, 一般取30～ 75 mA。

第三级漏电保护器用于保护单个或多个用电设备，是直接防止人身触电的保护设备。

被保护线路和设备的用电量小，漏电电流小，一般不超过10mA，宜选用额定动作电流为30 mA，动作时间小于0.1 s 的漏电保护器。

漏电保护的规格

漏电保护的规格
1. 额定电流：漏电保护器的额定电流是指漏电保护装置所能承受的最大电流，通常以安培（A）为单位。

2. 额定电压：漏电保护器的额定电压是指漏电保护装置所能承受的最大电压，通常以伏特（V）为单位。

3. 动作时间：漏电保护器的动作时间是指漏电保护装置在检测到漏电时，从检测到漏电到切断电源之间的时间。

通常要求动作时间应不超过0.1秒。

4. 动作电流：漏电保护器的动作电流是指漏电保护装置切断电源的电流值，通常要求动作电流应不超过额定电流的30%。

5. 动作方式：漏电保护器的动作方式通常分为三种：过流动作方式、远程信号方式和自主动作方式。

过流动作方式是指漏电保护器只在电流超出额定电流时才会动作；远程信号方式是指漏电保护器通过接收远程信号来控制开关的动作；自主动作方式是指漏电保护器会根据内部检测到的电流变化自主动作。

6. 其他特性：漏电保护器还可能具备其他特性，如过载保护、短路保护、温度保护等。

需要根据具体的使用场景和需求选择适当的漏电保护器规格。

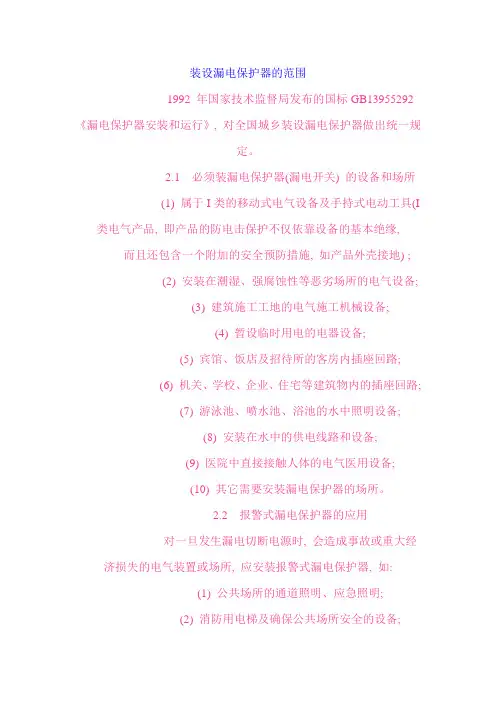

装设漏电保护器的范围及额定动作电流的选择

装设漏电保护器的范围1992 年国家技术监督局发布的国标GB13955292《漏电保护器安装和运行》, 对全国城乡装设漏电保护器做出统一规定。

2.1必须装漏电保护器(漏电开关) 的设备和场所(1) 属于I类的移动式电气设备及手持式电动工具(I类电气产品, 即产品的防电击保护不仅依靠设备的基本绝缘, 而且还包含一个附加的安全预防措施, 如产品外壳接地) ;(2) 安装在潮湿、强腐蚀性等恶劣场所的电气设备;(3) 建筑施工工地的电气施工机械设备;(4) 暂设临时用电的电器设备;(5) 宾馆、饭店及招待所的客房内插座回路;(6) 机关、学校、企业、住宅等建筑物内的插座回路;(7) 游泳池、喷水池、浴池的水中照明设备;(8) 安装在水中的供电线路和设备;(9) 医院中直接接触人体的电气医用设备;(10) 其它需要安装漏电保护器的场所。

2.2报警式漏电保护器的应用对一旦发生漏电切断电源时, 会造成事故或重大经济损失的电气装置或场所, 应安装报警式漏电保护器, 如:(1) 公共场所的通道照明、应急照明;(2) 消防用电梯及确保公共场所安全的设备;(3) 用于消防设备的电源, 如火灾报警装置、消防水泵、消防通道照明等;(4) 用于防盗报警的电源;(5) 其它不允许停电的特殊设备和场所。

3漏电保护器额定漏电动作电流的选择正确合理地选择漏电保护器的额定漏电动作电流非常重要: 一方面在发生触电或泄漏电流超过允许值时, 漏电保护器可有选择地动作;另一方面, 漏电保护器在正常泄漏电流作用下不应动作, 防止供电中断而造成不必要的经济损失。

漏电保护器的额定漏电动作电流应满足以下三个条件:(1) 为了保证人身安全, 额定漏电动作电流应不大于人体安全电流值, 国际上公认30 mA 为人体安全电流值;(2) 为了保证电网可靠运行, 额定漏电动作电流应躲过低电压电网正常漏电电流;(3) 为了保证多级保护的选择性, 下一级额定漏电动作电流应小于上一级额定漏电动作电流, 各级额定漏电动作电流应有级差112～215 倍。

漏电保护器的安装规定(5篇)

漏电保护器的安装规定1、220kV、110kV、35kV、主变部分，提供电源的检修电源箱、临时电源箱、移动式配电盘、插座等均应安装漏电保护器。

2、生活间所用的电炒锅、电饭锅部分均应安装漏电保护器。

3、应优先选用额定漏电动作电流不大于30mA快速动作的漏电保护器。

4、为了缩小发生人身电击及接地故障切断电源时引起的停电范围而分级安装的漏电保护器，各级漏电保护器的额定漏电动作电流和动作时间应协调配合。

5、安装在电源端的漏电保护器应采用低灵敏度延时型的漏电保护器。

6、选用的漏电保护器的技术条件应符合GB6829的有关规定，并具有国家认证标志，其技术额定值应与被保护线路或设备的技术参数相配合。

7、在金属物件上工作，操作手持式电动工具或行灯时，应选用额定漏电动作电流为10mA、快速动作的漏电保护器。

8、漏电保护器的安装应符合生产厂产品说明书的要求。

9、漏电保护器的安装应充分考虑供电线路、供电方式、供电电压及系统接地型式10、漏电保护器的额定电压、额定电流、短路分断能力、额定漏电动作电流、分断时间应满足被保护供电线路和电气设备的要求。

11、漏电保护器的安装接线应正确，安装后，应操作试验按钮，检验漏电保护器的工作特性，确认正常动作后才允许投入使用。

12、漏电保护器安装后的检验项目：a.用试验按钮试验____次，应正确动作；b.带负荷分合开关____次，均不应有误动作。

13、漏电保护器的安装必须由技术培训考核合格的电工负责进行。

漏电保护器的安装规定（2）1. 安装位置：漏电保护器应安装在用电设备的进线侧。

对于固定安装的设备，应将漏电保护器直接安装在用电设备的进线处。

对于移动设备，应考虑在电源插座上安装插式漏电保护器。

2. 额定电流选择：漏电保护器的额定电流应根据接线装置的额定电流和用电负载的额定电流来选择。

漏电保护器的额定电流应大于用电设备的额定电流，以确保在漏电保护器动作时不会引起虚警。

3. 工作电压：漏电保护器的工作电压应与用电设备的电压相匹配。

漏电保护器国家质量标准

漏电保护器国家质量标准：
漏电保护器的国家质量标准包括以下几个方面：
1.工作电压：漏电保护器的工作电压应符合GB 6829-2008《家用和类似用途固定式漏电保护
器》的要求。

一般情况下，漏电保护器的额定电压为220V，但也会有其他额定电压的漏电保护器。

2.额定漏电动作电流：漏电保护器的额定漏电动作电流应符合GB 6829-2008的规定，一般应
大于等于30mA。

而对于特殊应用的场合，也会有其它额定漏电动作电流的漏电保护器。

3.响应时间：漏电保护器的响应时间应符合GB 6829-2008的规定。

一般情况下，漏电保护器
的响应时间应小于等于0.1秒。

4.界面直观性和操作可靠性：漏电保护器的界面直观性和操作可靠性应符合GB 16917.1-2014
《电气装置的一般要求》的规定，确保使用者可以方便地判断漏电保护器是否正常。

5.温度及环境湿度要求：漏电保护器应能在-5℃~+40℃的温度范围内正常工作，同时，在相对湿度
不大于50%的环境下也应能保证安全可靠地使用。

漏电保护器选用原则

漏电保护器的选用原则漏电电流动作保护器简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。

随着电子技术的发展，高灵敏度、快速动作型漏电保护装置获得了极大的发展。

在我国漏电保护装置生产厂家众多，产品品种繁多，国家制订了国家标准《漏电电流动作保护器》（GB6829-86），该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能要求、试验方法、检验规则等方面作出了明确的规定。

一、工作原理漏电保护器是利用系统的剩余电流反应和动作，正常运行时系统的剩余电流几乎为零，故它的动作整定值可以整定得很小（一般为mA级），当系统发生人身触电或设备外壳带电时，出现较大的剩余电流，漏电保护器则通过检测和处理这个剩余电流后可靠地动作，切断电源。

二、漏电保护器的保护功能及注意事项漏电保护器主要是当用电设备发生漏电故障时提供保护的装置，安装漏电保护器时，应另外安装过流保护装置。

当采用熔断器作为短路保护时，其规格的选用应与漏电保护器的通断能力相适应。

目前广泛采用了将漏电保护装置与电源开关（自动空气断路器）组装在一起的漏电断路器，这种新型的电源开关具有短路保护、过载保护、漏电保护和欠压保护的效能。

安装时简化了线路，缩小了电箱的体积和便于管理。

漏电断路器使用时应注意，因为漏电断路器具有多重防护性能，当发生跳闸时，应具体分清故障原因：当漏电断路器因短路分断时，须开盖检查触头是否有烧损严重或凹坑；当因线路过载跳闸时，不能立即重新闭合。

由于断路器装有热继电器作为过载保护，当出现大于额定电流时，双金属片弯曲使触头分开，必须待双金属片自然冷却恢复原状后，方可使触头重新闭合。

当因漏电故障造成的跳闸时，必须查明原因排除故障后，方可重新合闸，严禁强行合闸。

漏电断路器发生分断跳闸时，一般手柄处于中间位置，当重新闭合时，需先将操作手柄向下扳动（分断位置），使操作机构重扣合，再向上进行合闸。

漏电断路器可用于容量较大（大于4.5kw）的动力线路不频繁操作的开关电器。

漏电保护器动作电流值怎么选定

漏电保护器动作电流值怎么规定的？
1.人身触电事故绝大部分发生在用电设备上，用电设备是触电保护的重点，然而并不是所有的用电设备都必须装漏电保护器，应有选择地对那些危险较大的设备使用漏电保护器保护。

如：
①握式用电设备为15mA、快速动作型；
②湿场所的用电设备为15～30mA、快速动作型；
③疗电气设备为10mA、快速动作型；
④泳池、喷水池、水上游乐场、浴室的照明线路为10mA、快速动作型；
⑤通用供用电回路为30mA、快速动作型；
⑥单台电机设备可为30～100mA、快速动作型；
⑦多台设备总保护为100 mA及以上、快速动作型；
2.家用电器回路宜采用额定漏电动作电流为30mA的漏电保护器。

防火用漏电断路器漏电保护整定值上限定为500mA，一般选用额定漏电动作电流为100mA、150mA、300mA、500mA。

通用供用电系统：《低压配电设计规范》GB50054－2011、《漏电保护器安装和运行》GB13955-2005。

民用建筑：《民用建筑电气设计规范》JGJ 16－2008。

一级配电箱漏电保护器的参数

一级配电箱漏电保护器的参数
一级配电箱漏电保护器是一种用于保护电器设备和人身安全的
重要装置。

它能够检测电路中的漏电流，一旦检测到漏电流超过设定值就会自动切断电路，避免电击事故的发生。

以下是一级配电箱漏电保护器的主要参数：
1. 额定电压：一级配电箱漏电保护器的额定电压通常为220V或380V。

2. 额定电流：一级配电箱漏电保护器的额定电流通常为5A、10A、15A、20A等多种规格。

3. 漏电动作电流：一级配电箱漏电保护器的漏电动作电流是其最重要的参数之一，通常为10mA、30mA、100mA等多种规格。

4. 动作时间：一级配电箱漏电保护器的动作时间是指在检测到漏电流超过设定值后，保护器切断电路的响应时间。

通常为0.1秒、0.2秒、0.3秒等多种规格。

5. 工作环境温度：一级配电箱漏电保护器的工作环境温度范围通常为-25℃~+40℃。

6. 接线方式：一级配电箱漏电保护器的接线方式通常有直接型、间接型、剩余型等多种类型。

7. 安装方式：一级配电箱漏电保护器的安装方式通常为插入式、固定式等多种类型。

以上是一级配电箱漏电保护器的主要参数，用户在选择、安装和使用时应根据实际需求和电路特点进行选型和操作。

漏电保护器动作时间和电流相关条款

一、GB50484-2008《石油化工建设工程施工安全技术规范》中有关漏电保护器动作电流和动作时间设置的相关条款：4.4.15开关箱中漏电保护器的额定漏电动作电流Ⅰ△n1不得大于30mA,额定漏电动作时间不得大于0.1s。

在潮湿、有腐蚀介质场所和受限空间采用的漏电保护器，其额定漏电动作电流不得大于15mA，额定漏电动作时间不得大于0.1s。

（强制条款）4.4.16手持式电动工具和移动式设备相关开关箱中漏电保护电器，其额定漏电动作电流不得大于15mA，额定漏电动作时间不得大于0.1s。

（强制条款）4.4.17分配电箱中漏电保护器当直接为用电设备供电时，分配电箱中漏电保护器的额定漏电动作电流Ⅰ△n2和额定漏电动作时间的选择应符合本规范第4.4.15条的规定；当为开关箱供电时，分配电箱中漏电保护器的额定漏电动作电流Ⅰ△n2宜大于或等于1.5Ⅰ△n1，分配电箱中漏电保护器的额定漏电动作时间不应大于0.1s。

4.4.18总配电箱内的额定漏电动作电流Ⅰ△n3应大于1.5Ⅰ△n2，额定漏电动作时间应大于0.1s。

但总配电箱内的漏电保护器的额定漏电动作电流与额定漏电动作时间的乘积不应大于30mAs。

4.4.19配电室内配电柜中的漏电保护电器的额定漏电动作电流不应大于150mA，额定漏电动作时间应大于0.1s。

但配电室内配电柜中的漏电保护电器的额定漏电动作电流与额定漏电动作时间的乘积不应大于30mAs。

二、GB50194-2014《建设工程施工现场供用电安全规范》中有关漏电保护器（剩余电流保护器）动作电流和动作时间设置的相关条款：6.4.7当配电系统设置多级剩余电流动作保护时，每两级之间应有保护性配合，并应符合下列规定：末级配电箱中的剩余电流保护器时，其额定动作电流不应大于30mA，分断时间不应大于0.1s；当分配电箱中装设剩余电流保护器时，其额定动作电流不应小于末级配电箱剩余电流保护值的3倍，分断时间不应大于0.3s；当总配电箱中装设剩余电流保护器时，其额定动作电流不应小于分配电箱中剩余电流保护值的3倍，分断时间不应大于0.5s。

漏电保护器额定动作电流

漏电保护器额定动作电流
额定漏电动作电流是指当漏电电流达到规定值时，断路器动作（此时断路器应为非延时状态，假如在延时状态，则需剩余电流持续相应的时间断路器才动作）。

额定漏电不动作电流是指当剩余电流小于等于规定值时，断路器不动作。

（任何系统的剩余电流都不行能为零，故设此参数以防误动作）依据应用场所的不同漏电爱护器的动作电流也会有所差异，
1.10mA－16mA的漏电开关是应用于医院、手术室、病床的；
2.30mA的漏电开关是应用于人身触电防护的，也就是一般民宅的；
3.100mA漏电开关是应用于表计或信号基站的；
4.300mA-500mA漏电开关是应用于加油站等易燃易爆场所的火灾防护的。

5.在开关箱（末级）内的漏电爱护器，其额定漏电动作电流不应大于30mA，
额定漏电动作时间不应大于0.1S；使用于潮湿场所时，其额定漏电动作电流应不大于15mA，额定漏电动作时间不应大于0.1S。

6.总配电箱内的漏电爱护器，其额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1S 。

但其额定漏电动作电流（I）与额定漏电动作时间（t）的乘积不应大于30mA.S（I.t≤30mA.S）。

家用漏电开关跳闸的缘由漏电爱护器跳闸故障缘由和处理方法漏电断路器1P+N与2P有什么区分家用漏电断路器接线图漏电爱护器常
常跳闸缘由和处理方法漏电爱护空气开关原理接线家用漏电爱护器接线方法图解漏电断路器的工作原理及接线图三相漏电断路器接线图。

漏电保护装置选择和使用安全要求

漏电保护装置选择和使用安全要求1. 应依据线路电压、负荷状况、选用相应额定电压、额定电流、额定漏电动作电流和动作时间的漏电爱护装置。

一般来说，漏电动作时间越短越好。

漏电动作电流应依据被爱护线路和设备范围大小、环境好坏及泄漏电流大小选择。

用于防止触电的漏电爱护装置，宜采纳高灵敏度快速型装置。

一般动作时间不超过1s者，其漏电动作电流不应超过30mA；动作时间超过1s者，动作电流和动作时间的乘积不应超过30mA·s。

对于多级爱护，漏电动作电流和动作时间应按先后挨次合理选配，即从电源至末级负荷，漏电爱护器的漏电动作电流和动作时间应逐级削减减短。

2. 应选用符合国家标准规定，经过型式试验（国家认可的检验部门检验）、出厂试验、常规试验合格的产品。

其漏电不动作电流不应小于漏电动作电流的1/2。

还应留意选用具有零线（或中性线）断线状况下仍有漏电爱护功能的装置。

3.漏电爱护装置是在原有的平安措施（如接地、接零爱护等）的基础上再增加的一个平安爱护手段，在平安作用上它们是互补的，因此原有的爱护措施不能撤除，操仍需要遵守平安操作规程。

漏电爱护器应按使用说明书要求正确安装，合理维护。

4.一般型漏电爱护装置的常规使用范围为：（1）四周空气温度在-5℃（或-25℃）~40℃；（2）最大相对湿度不大于90%；（3）无显著尘埃和无显著雨淋的场所；（4）无爆炸危急的场所；（5）不承受冲击和振动的地方；（6）海拔高度不超过2000m。

当用于常规环境之外的特别环境时，要考虑漏电爱护装置的性能发生变化等状况，并应考虑对漏电爱护装置实行必要的防护措施。

特别环境使用时，可选择适应当环境的漏电爱护装置，如防水型、防尘型、防蚀型等漏电爱护器。

在易燃易爆等场所，必需采纳防爆型漏电爱护装置。

5.漏电爱护装置不适用于人站在绝缘地面上对地不产生明显漏电流的双线触电，包括两相双线触电和单相双线触电，即相一相、相一零之间的触电。

对于这类事故应从严格执行平安操作规程和加强平安措施方面进行预防。

漏电保护器选用原则

漏电保护器选用原则漏电电流动作保护器简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。

随着电子技术的发展，高灵敏度、快速动作型漏电保护装置获得了极大的发展。

在我国漏电保护装置生产厂家众多，产品品种繁多，国家制订了国家标准《漏电电流动作保护器》（GB6829-86），该标准对漏电保护器的特性、分类、工作条件和安装条件、结构与性能要求、试验方法、检验规则等方面作出了明确的规定。

一、工作原理漏电保护器是利用系统的剩余电流反应和动作，正常运行时系统的剩余电流几乎为零，故它的动作整定值可以整定得很小（一般为mA级），当系统发生人身触电或设备外壳带电时，出现较大的剩余电流，漏电保护器则通过检测和处理这个剩余电流后可靠地动作，切断电源。

二、漏电保护器的保护功能及注意事项漏电保护器主要是当用电设备发生漏电故障时提供保护的装置，安装漏电保护器时，应另外安装过流保护装置。

当采用熔断器作为短路保护时，其规格的选用应与漏电保护器的通断能力相适应。

目前广泛采用了将漏电保护装置与电源开关（自动空气断路器）组装在一起的漏电断路器，这种新型的电源开关具有短路保护、过载保护、漏电保护和欠压保护的效能。

安装时简化了线路，缩小了电箱的体积和便于管理。

漏电断路器使用时应注意，因为漏电断路器具有多重防护性能，当发生跳闸时，应具体分清故障原因：当漏电断路器因短路分断时，须开盖检查触头是否有烧损严重或凹坑；当因线路过载跳闸时，不能立即重新闭合。

由于断路器装有热继电器作为过载保护，当出现大于额定电流时，双金属片弯曲使触头分开，必须待双金属片自然冷却恢复原状后，方可使触头重新闭合。

当因漏电故障造成的跳闸时，必须查明原因排除故障后，方可重新合闸，严禁强行合闸。

漏电断路器发生分断跳闸时，一般手柄处于中间位置，当重新闭合时，需先将操作手柄向下扳动（分断位置），使操作机构重扣合，再向上进行合闸。

漏电断路器可用于容量较大（大于4.5kw）的动力线路不频繁操作的开关电器。

漏电保护器的选型和使用注意事项

漏电保护器的选型和使用注意事项
漏电保护器的选型和使用注意事项：
1.形式的选择：一般情况下，应优先选择电流型电磁式漏电保护器，以求有
较高的可靠性。

2.额定电流的选择：漏电保护器的额定电流应大于实际负荷电流。

3.极数的选择：家庭的单相电源，应选用二极的漏电保护器；若负载为三相
三线，则选用三极的漏电保护器；若负载为三相四线，则应选用四极漏电保护器。

4.额定漏电动作电流的选择（即灵敏度选择）：为了使漏电保护器真正起到
保安作用，其动作必须正确可靠，即应该具有合适的灵敏度和动作的快速性。

灵敏度，即漏电保护器的额定漏电动作电流，是指人体触电后流过人体的电流多大时漏电保护器才动作。

5.特殊场所的使用：对于电源电压偏差较大以及在高温或特殊低温环境中的
电气设备，应选用电磁式漏电保护器。

安装在易燃、易爆或有腐蚀性气体环境中的漏电保护器，应根据有关标准选用特殊防护式漏电保护器，否则应采取相应的措施。

6.日常维保：应经常对漏电保护器进行巡视检查，检查的项目包括外观检
查、操作试验等。

以上就是漏电保护器的选型和使用注意事项，希望对解决您的问题有所帮助。

漏电保护器的额定电流怎么选择

漏电保护器的额定电流怎么选择
漏电爱护器爱护的是人身平安，使人不会应为接触到大电流而引起心室纤维性抖动死亡，所以防止人员直接接触带电导体的漏电爱护器必需小于30mA，防止人员间接接触带电导体（如带电导体绝缘损坏遇到外壳引起的漏电），漏电电流可以为100～300mA。

漏电爱护器的额定值
（1）额定频率为50HZ。

（2）额定电压Un为220V，380V。

（3）帮助电源电压Usn为：直流为12、24、40、60、110、220V；沟通为12、48、220、380V。

（4）额定电流In为6、10、16、2O、25、32、4O、50、（60）、63、100、（125）、160、200、250A。

带括号的不优先推举采纳。

（5）额定漏电动作电流In·dz为0.006、0.01、（0.015）、0.03、（0 .05）、（0.075）、0.1、（0.2）、0.3、0.5、1、3、5、10、20A。

带括号的值不优先采纳。

（6）额定漏电不动作电流的优选值为0.5I n·dz。

（7）漏电爱护器的最大分断时间：
l）* 直接接触爱护。

当动作电流I n·dz≤0.03A时，若爱护器流过的零序电流为1倍I n·dz时为0.2s，2倍时为0.1s，流过0.25A时为0.04s；
2）间接接触防护。

流过l倍时为0.2S，2倍时为O.1S，5倍时为
0.04s；。

漏电开关参数

漏电开关参数
漏电开关是一种用于检测和保护电路中漏电的设备。

它通常由断路器和漏电保护器组成，具有下列主要参数：
1. 额定电流（Rated Current）：漏电开关所能承受的最大电流。

常见的额定电流有6A、10A、16A等。

2. 额定漏电动作电流（Rated Residual Operating Current）：漏
电开关在漏电保护动作时的额定漏电电流。

常见的额定漏电动作电流有10mA、30mA等。

3. 漏电动作时间（Operation Time）：漏电开关在发生漏电时
的动作时间。

通常为快速动作，一般在0.1秒以内。

4. 额定操作电压（Rated Voltage）：漏电开关能够正常工作的
电压范围。

常见的额定操作电压为220V和380V。

5. 动作特性（Trip Characteristics）：漏电开关在漏电保护动作时的特性。

常见的动作特性有A型和AC型。

A型适用于对人身保护的低敏感性负荷，AC型适用于对人身保护的高敏感性
负荷。

6. 防水等级（Protection Grade）：漏电开关的防水等级，用于
指示漏电开关的防护能力。

常见的防水等级有IP20、IP65等。

除了以上参数，还可以根据实际需求选择漏电开关的断容量、额定短路分断能力等其他参数。

漏电保护器的选择与应用

漏电保护器的选择与应用第一部分漏电保护器的工作原理 (2)第二部分漏电保护器的分类与特点 (4)第三部分漏电保护器的性能参数 (7)第四部分漏电保护器的选择标准 (10)第五部分漏电保护器的安装要点 (12)第六部分漏电保护器的应用场合 (14)第七部分漏电保护器的维护与检查 (18)第八部分漏电保护器的安全使用规范 (20)第一部分漏电保护器的工作原理漏电保护器，又称为漏电断路器或漏电开关，是一种用于防止电气设备因绝缘损坏而导致的触电事故和电气火灾的安全装置。

其工作原理基于检测电路中的剩余电流（即漏电流），并在检测到异常时迅速切断电源，从而保障人身和设备安全。

漏电保护器的核心部件是零序电流互感器，它串联在主电路中。

正常情况下，流过互感器的电流的矢量和为零。

当电路发生漏电时，会有部分电流通过大地返回，导致流入互感器的电流矢量和不为零，产生剩余电流。

这个剩余电流被互感器检测出来，并通过控制电路触发执行机构动作，断开主电路的接触器，实现漏电保护。

漏电保护器的工作过程可以分为几个阶段：1.检测阶段：零序电流互感器实时监测主电路中的电流。

在正常状态下，由于三相电流基本平衡，互感器二次侧感应出的电流为零。

一旦电路发生漏电，例如某相线对地绝缘降低，就会有电流通过大地返回，导致互感器二次侧感应出与漏电电流成正比的信号电压。

2.比较阶段：检测到的信号电压经过放大后，送入漏电继电器进行比较判断。

漏电继电器内部设有基准值，通常为 30mA 至 50mA。

当信号电压超过此基准值时，漏电继电器判定为漏电状态。

3.延时阶段：为了防止瞬时性故障（如线路潮湿、绝缘老化引起的暂时漏电）引起的误动作，漏电保护器通常会设置一个延时环节。

延时时间通常在 0.1 秒到数秒之间，具体时间根据使用场合和安全要求而定。

若漏电现象持续存在，则延时结束后，漏电保护器将执行跳闸操作。

4.执行阶段：当漏电继电器判定为漏电并满足延时条件后，会输出一个控制信号给执行机构，通常是电磁式或电子式脱扣器。

漏电保护

防止触电和漏电的安全保护电器，全称漏电电流动作保护器，俗称漏电开关。

漏电保护器从60年代进入实用阶段以来，大大地减少了人身触电和电器设备的漏电事故，因此世界各国均十分重视漏电保护器的研究。

随着技术与标准的不断发展和完善，漏电保护器的性能日益提高，不仅在工业中，而且在日用电器中也得到了普遍的应用。

一、分类漏电保护器按极数和线数分为单极二线式(1根火线，1根零线)、二极三线式（2根火线，1根零线）、三极三线式（3根火线）和三极四线式（3根火线，1根零线）。

按动作灵敏度分为高灵敏度型、中灵敏度型、低灵敏度型。

按动作时间分为瞬动式、延时式和反时限式。

按结构又分为以下3种。

①漏电保护断路器:带有保护断路器，可作为线路的短路保护开关。

②漏电保护继电器：带有保护继电器，使用另外的主电路开关来分断主电路。

③漏电保护插座：带有保护断路器，所接负载可通过插头插入。

二、工作原理用于单相电路的二线漏电保护器的原理结构见图1。

其主要组成部分是主开关、检测漏电电流用互感器和脱扣器。

由主开关输出的两根导线同时穿过环形铁心，再接至负载。

主开关手动闭合后，漏电电流Id=0，此时穿过环形铁心上的主电路电流I1和I2大小相等、方向相反，I1+I2=0。

在环形铁心中两电流分别产生的磁通Φ1与Φ2大小相等、方向相反。

铁心中产生的合成磁通Φ1+Φ2=0，故互感器环形铁心上的另一个二次绕组回路没有感应电压，U2=0，脱扣器不动作。

当发生漏电时，产生漏电电流Id，Id=I1+I2，此时环形铁心中产生的合成磁通Φ=Φ1+Φ2=Φd，则铁心上二次绕组回路产生感应电压U2。

当漏电电流增大到预定的数值时，脱扣器动作，主开关的锁扣被释放而分断电路。

快速高灵敏度的漏电保护器从电路发生故障到主开关分断的过程很快，即使发生了人身触电，当触电电流还没有引起致命的危害时，保护器即迅速分断电路，保护人身安全。

图1 单相电路的二线漏电保护器原理结构图2是三相四线制供电系统的漏电保护器工作原理示意图。

额定漏电动作电流选择表

额定漏电动作电流选择表
1)有保护接零或采用三相五线制（有专用保护接零线PE）供电时，由于
零线电阻很小，故额定漏电动作电流可选择较大，如75～100mA及以上。

但为确保安全，家庭用漏电保护器应不大于30mA。

2)有保护接地时，额定漏电动作电流可参见上表。

由表可知，加装漏电
保护器后，对接地电阻值的要求，可以显著放宽。

3)无保护接零和保护接地时，额定漏电动作电流可选择15～30mA以内。

4)装于分支线路上防止漏电火灾和爆炸事故的漏电断路器，额定漏电动
作电流可选择100mA及以上。

5)干线上装设的漏电保护器或漏电断路器，应大于分支线上漏电保护器
或漏电断路器的漏电动作电流。

6)为避免漏电保护器误动作，额定漏电动作电流应大于所保护的线路及
用电设备正常漏电电流的1倍以上。

7)一般家庭用总线路上的漏电保护器，其额定漏电动作电流应不大于
30mA，动作时间应不大于0.1S。

浴室宜单独设漏电保护器（专线），动作电流应不大于5mA，动作时间不大于0.1S。

8)使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品。

其额
定漏电动作电流应大于15mA，动作时间应不大于0.1S。
