数字麦克风与传统的模拟麦克风的对比
模拟通信系统与数字通信系统的区别!
在通信领域中，模拟通信系统和数字通信系统是两种主要的通信方式，它们在原理、特点、性能以及应用等方面存在着显著的区别。
一、基本原理1. 模拟通信系统①模拟通信系统是基于模拟信号进行信息传输的。
模拟信号是一种连续的信号，其幅度、频率或相位随时间连续变化，能够直接表示原始信息。
例如，声音通过麦克风转换为电信号时，产生的就是模拟信号，其电压或电流的幅度与声音的强度成正比。
②在模拟通信中，信息源产生的原始电信号通常经过调制，将其频谱搬移到适合传输的频段，然后通过信道传输。
在接收端，经过解调恢复出原始信号。
2. 数字通信系统①数字通信系统则是基于数字信号进行信息传输的。
数字信号是一种离散的信号，其幅度取值是有限的离散值，通常用二进制代码表示。
例如，计算机中的数据、数字电话中的语音信号等都是数字信号。
②数字通信系统中，信息源产生的原始信号首先经过采样、量化和编码等过程转换为数字信号，然后进行数字调制，将数字信号的频谱搬移到适合传输的频段。
接收端接收到信号后，经过数字解调、解码等过程恢复出原始数字信号，最后通过数模转换恢复出原始模拟信号。
二、信号特点1. 模拟信号①连续性：模拟信号在时间和幅度上都是连续变化的，没有明显的断点或跳跃。
②无限精度：模拟信号的幅度可以取任意值，具有无限的精度。
3. 易受干扰：由于模拟信号的幅度是连续变化的，所以在传输过程中容易受到噪声、干扰等因素的影响，导致信号失真。
2. 数字信号①离散性：数字信号在时间和幅度上都是离散的，只有有限的几个取值。
②有限精度：数字信号的幅度取值是有限的，通常用二进制代码表示，因此具有有限的精度。
③抗干扰性强：数字信号具有较强的抗干扰能力，因为只要干扰的幅度不超过一定的阈值，就不会影响数字信号的取值。
三、系统性能1. 有效性①模拟通信系统：通常用有效传输带宽来衡量有效性。
由于模拟信号的频谱是连续的，所以需要较宽的带宽来传输。
②数字通信系统：一般用传输速率（比特率）和频带利用率来衡量有效性。
麦克风测试方法改善报告
a、任意选取两组点位进行编辑 如图，元件类别定位二极管(DV)，选取B05为点+，B04为点- ，标准值学习后为0.744V， 说明B05至B04之间有一个二极管元件。
我们反推一下，元件类别定位二极管(DV)，选取B04为点+，B05为点- ，标准值学习后 为7.654V，说明二极管是用B05B04。 注：电测机种二极管标准值电压最大显示为7.654V。出现此数值说明此两PIN位直接无 二极管或正负接反。
电测机中电容标准值阻值最小显示为几十pF。1nF=1000pF
9
元件编辑的方式有很多种。只需要 同时满足下列两个条件即可： 1、需要把MIC的PIN全部编辑进去。 2、各电阻元件标准值符合要求。 右图就是一种正确的编辑方式。
元件编辑注意事项： 1、元件类别优先选用电阻。 2、优先选用已知的电子元件进行编 辑。比如JWA CCD中的B05B18 之间的电容。 3、两组点位之间只需编辑一种电子 元件即可。 4、误差一般选取10%，误差越小要 求越严格。
电测机种电阻标准值阻值最大显示为12.00MΩ。
8
c、选取两组点位中任意一个与最后一组点位进行编辑 如图，元件类别定位电容(C)，选取B05为点+，B18为点- ，标准值学习后为205.43nF， 说明B05至B18之间有存在电容，且为205.43nF。
注：当我们编辑电阻是遇见下列这种情况，标准值为70.40pF，说明B05与B04之间无电 容元件。
10
步骤四：电测机导通归零 在导通设定中，选择“导通归零” 注：电子元件内部线路中存在电阻，所以需要导通归零后才能测试。 比如：我们设定的导通阻抗为3.0Ω，电子元件内部的线路电阻或许就大于 3.0Ω。
11
12
一种pdm数字麦克风解码装置和芯片的制作方法
一种pdm数字麦克风解码装置和芯片的制作方法PDM（Pulse-Density Modulation）数字麦克风是一种常用于音频采集和处理的技术。
相比于传统的模拟麦克风，PDM麦克风能够提供更高的精度和更低的噪音。
本文将介绍一种PDM数字麦克风解码装置和芯片的制作方法。
一、PDM数字麦克风解码原理PDM数字麦克风将声波信号转换为数字信号的过程，可以简单分为两个步骤：模拟信号采样和数字信号解码。
1.模拟信号采样：模拟麦克风首先将声波信号转换为模拟电信号，并经过放大和滤波处理。
模拟电信号经过抽样电路，以固定的采样率进行采样，得到一系列的采样值。
2.数字信号解码：采样值经过PDM编码，将每个采样值转换为一串高低电平的脉冲序列。
PDM解码装置将这个脉冲序列进行解码，还原出原始的音频信号。
二、PDM数字麦克风解码装置的制作方法PDM数字麦克风解码装置通常由硬件电路和数字信号处理器（DSP）组成。
下面将介绍一种基于FPGA（Field-Programmable Gate Array）的PDM解码装置的制作方法。
1.硬件电路设计：（1）模拟信号采样电路：包括麦克风、放大器和模拟滤波器。
麦克风将声波转换为模拟电信号，经过放大器放大，并通过模拟滤波器进行滤波处理，以去除高频噪音。
（2）抽样电路：使用时钟信号对模拟信号进行抽样，生成一系列的采样值。
抽样电路通常由时钟发生器和抽样保持电路组成。
（3）PDM编码器：将每个采样值转换为一串高低电平的脉冲序列。
PDM编码器通常采用比较器和滤波器的组合。
（4）FPGA芯片：FPGA芯片是一种可编程逻辑器件，可以实现数字信号的处理和解码。
将PDM编码器输出的脉冲序列输入到FPGA芯片，通过编程实现解码器的功能。
2. FPGA编程：FPGA芯片通常采用HDL（Hardware Description Language）进行编程，如VHDL或Verilog。
编程的主要步骤包括设计逻辑电路、定义输入输出接口、编写时序逻辑和组合逻辑等。
a2b麦克风原理

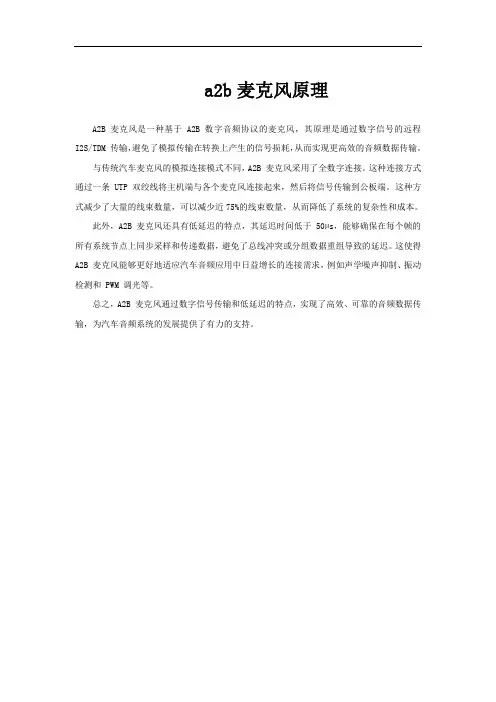

a2b麦克风原理
A2B麦克风是一种基于A2B 数字音频协议的麦克风，其原理是通过数字信号的远程I2S/TDM 传输，避免了模拟传输在转换上产生的信号损耗，从而实现更高效的音频数据传输。
与传统汽车麦克风的模拟连接模式不同，A2B 麦克风采用了全数字连接。
这种连接方式通过一条 UTP 双绞线将主机端与各个麦克风连接起来，然后将信号传输到公板端。
这种方式减少了大量的线束数量，可以减少近75%的线束数量，从而降低了系统的复杂性和成本。
此外，A2B 麦克风还具有低延迟的特点，其延迟时间低于50µs，能够确保在每个帧的所有系统节点上同步采样和传递数据，避免了总线冲突或分组数据重组导致的延迟。
这使得A2B 麦克风能够更好地适应汽车音频应用中日益增长的连接需求，例如声学噪声抑制、振动检测和 PWM 调光等。
总之，A2B 麦克风通过数字信号传输和低延迟的特点，实现了高效、可靠的音频数据传输，为汽车音频系统的发展提供了有力的支持。
MIC基础知识
MIC基础知识
麦克风，学名为传声器，是将声音信号转换为电信号的 能量转换器件，由Microphone翻译而来。也称话筒、微音器。
首先来回顾一下麦克风的发展史，有人可能知道在爱迪生 留声机中，那个受话器其实就是麦克风的雏形。麦克风是录音 环节中负责收集声音的设备，在最初的机械录音中，麦克风(受 话器)负责将声音信号转换为振膜的振动，并将这种振动传递给 细针，以刻录锡箔。后来，磁性录音技术的崛起，麦克风也随 之发展成为一种将声音信号转换为电信号的设备 。
数字麦克风便是将采集到的声压这一连续变化的模拟物理 量，直接转换为特定编码格式的数字脉冲信号输出，供IT应用 设备进行加工处理。
模拟麦克风输出信号波形 数字麦克风输出脉冲信号
引脚
与传统麦克风的两只引脚结构不同，数字麦克风一般具 有4～5 只引脚，其功能分别为Vdd-电源输入、GND-地线、 CLK-时钟输入、DATA-数据输出、L/R-左右声道输出信号选 择。根据客户需求，也可将L/R 选择端采取内部连接而形成 4 引脚结构，也有的IC芯片厂家同时供应不同型号的L或R声 道芯片供客户选用。
Carbon Microphone
碳精话筒的原理，就是不同强度的声音产生的压力不同， 导致炭精颗粒之间的接触电阻变化，流过话筒的电流会跟着 变化，这样就把声音变成了电信号。 碳精话筒能够直接 由声音信号转换为有一定强度的电信号，经转换的电信号强 度可达-20~0dB之间，不必经任何处理就可以直接在电信网中 传输。 相对而言，由其他技术体系实现的受话器，话筒 信号均须经过约20~30dB的放大才可以在电信网中传输。 也就是说，碳精话筒本身具有约相当于20dB的增益。
等效噪音电平( Equivalent noise level)
无线麦克风和传统麦克风对比
5
•
声音传输更安全
与普通的FM传输不同，采用的2.4G的音频传输，一对一连接，保证声音传输 更加安全。
★
无线耳麦使用场所
50% 75%
☆
90%
2
•
更Hale Waihona Puke 美观不用和扩音设备同时携带，这样更加的美观，提升了讲话者的整体形象。
3
•
高效
与手持麦克风相比，解放了双手，讲演者的肢体语言更加丰富，讲话会更有 亲和力，同时也能提高工作效率。
4
•
音质清晰
传统的FM音频最高采样频率22khz,极易受到干扰，易出现杂音，2.4G传输抗 干扰性能强，音质清晰，功耗低，声音洪亮。
24g无线麦克风相比传统麦克风的优势传统有线麦克风24g无线麦克风更加方便传统麦克风要随身佩戴扩音器线体有时会阻碍讲话者的肢体行动尤其是健身教练舞蹈老师等
2.4G无线麦克风相比传统麦克风的优势
传统有线麦克风
2.4G无线麦克风
1
•
更加方便
传统麦克风要随身佩戴扩音器，线体有时会阻碍讲话者的肢体行动，尤其是 健身教练，舞蹈老师等；无线麦克风采用无线音频传输，扩音设备与之分离， 没有线体的缠绕，行动更加的方便自如。
了解麦克风灵敏度
了解麦克风灵敏度作者：Jerad Lewis灵敏度，即模拟输出电压或数字输出值与输入压力之比，对任何麦克风来说都是一项关键指标。
在输入已知的情况下，从声域单元到电域单元的映射决定麦克风输出信号的幅度。
本文将探讨模拟麦克风与数字麦克风在灵敏度规格方面的差异，如何根据具体应用选择灵敏度最佳的麦克风，同时还会讨论为什么增加一位（或更多）数字增益可以增强麦克风信号。
模拟与数字麦克风灵敏度一般在94 dB的声压级(SPL)（或者1帕(Pa)压力）下，用1 kHz正弦波进行测量。
麦克风在该输入激励下的模拟或数字输出信号幅度即是衡量麦克风灵敏度。
该基准点只是麦克风的特性之一，并不代表麦克风性能的全部。
模拟麦克风的灵敏度很简单，不难理解。
该指标一般表示为对数单位dBV（相对于1 V的分贝数)，代表着给定SPL下输出信号的伏特数。
对于模拟麦克风，灵敏度（表示为线性单位mV/Pa）可以用对数表示为分贝：其中Output AREF为1000 mV/Pa (1 V/Pa)参考输出比。
有了该信息和正确的前置放大器增益，则可轻松将麦克风信号电平匹配至电路或系统其他部分的目标输入电平。
图1显示了如何设置麦克风的峰值输出电压(V MAX)，以匹配ADC的满量程输入电压(V IN)，其增益为V IN/V MAX。
例如，以4 (12 dB)的增益，可将一个最大输出电压为0.25 V的ADMP504匹配至一个满量程峰值输入电压为1.0 V的ADC。
图1. 模拟麦克风输入信号链，以前置放大器使麦克风输出电平与ADC输入电平相匹配。
数字麦克风的灵敏度（单位为dBFS，相对于数字满量程的分贝数）则并非如此简单。
单位的差异表明，数字麦克风与模拟麦克风的灵敏度在定义上存在细微差异。
对于提供电压输出的模拟麦克风，输出信号大小的唯一限制实际上是系统电源电压的限制。
虽然对多数设计来说并不实用，但从物理本质上讲，模拟麦克风完全可以拥有20 dBV的灵敏度，其中用于基准电平输入信号的输出信号为10 V。
数字麦克风基础知识
在观察自然界中形形色色的物理量时不难发现，尽管它们 的性质各异，但就其变化规律的特点而言，不外乎两大类。
其中一类物理量的变化在时间上或数值上则是连续的。这 一类物理量叫做模拟量，把表示模拟量的信号叫做模拟信 号，并把工作在模拟信号下的电子电路称为模拟电路。
4
5
00101
5
6
00110
6
7
00111
7
8
01000
8
9
01001
9
10
01010
A
11
01011
B
12
01100
C
13
01101
D
14
01110
E
15
01111
F
2.2 码制
不同的数码不仅可以表示数量的不同大小，而且还能用来 表示不同的事物。在后一种情况下，这些数码已没有数量的含 义，只是表示不同事物的代号而已。这些数码称为代码。
43.5=4×101+3 ×100+5 ×10-1 所以任何一个十进制数都可以用式(1)表示:
D=∑Ki ×10i ……………式(1)
2.1 数制
2.1.2 二进制 目前在数字电路中应用最广的是二进制。在二进制数
中，每一位仅有0和1两个可能的数码，所以计数基数为2。 低位和相临高位的进位关系是“逢二进一”，故称为二进 制
为适应这一发展要求，我们公司也开发了自己的数字麦 克风。在此我们简单介绍一些数字麦克风的基础知识。
MEMS麦克风的基本原理
MEMS麦克风的声学传感器
• MEMS麦克风所用的声学传感器是利用半导体生产线制作且通过高度自动化过 程封装的芯片。MEMS麦克风的制造过程是，首先，在晶圆上沉积数层不同的 物质，然后蚀去无用的物质，在基础晶片上形成一个腔室，在腔室上覆盖一 层能够运动的振膜和一个固定的背板。传感器背板具有优良的刚性，采用通 孔结构，通风性能优异；而振膜是一个很薄的实心结构，当声波引起气压变 化时，振膜将会弯曲。 振膜较薄，易弯曲。当声波引起的气压变化时，振膜会随着气压变化而弯曲； 背板较厚且多孔，当空气流过时，背板保持静止。当振膜运动时，振膜与背 板之间的电容量将会变化。ASIC器件可将这种电容变化转换成电信号。
模拟麦克风的灵敏度通常表示为相对于1vrms信号的分贝数dbv而数字麦克风的灵敏度通常表示为相对于麦克风满量程输出的分贝数dbfs麦克风的背景噪声又称本底噪声是指在较安静的环境内麦克风输出中的噪声量
前言
• 微机电系统（MEMS）技术的问世和应用让麦克风变得越 来越小，性能越来越高。MEMS麦克风具有诸多优点，例 如，高信噪比，低功耗，高灵敏度，所用微型封装兼容贴 装工艺，回流焊对MEMS麦克风的性能无任何影响，而且 温度特性非常出色。
频响 MEMS麦克风频响是在不同频率时指灵敏度的变化。麦克风频响通常在1 kHz 时设为0 dB，对不同频率下 的灵敏度进行归一化处理。大多数MEMS麦克风的灵敏度都低于100Hz，在出现Helmholtz谐振后开始上 升，达到大约4kHz至6kHz之间。这就是许多MEMS麦克风将频响指定在100Hz至10kHz之间的原因。不过， 高性能的MEMS麦克风在20Hz至20kHz全音频带内拥有较平坦的频响曲线。 电源抑制比(PSR) • 麦克风电源抑制比是评价麦克风防止噪声从电源输入端进入输出端的能力指标。电源抑制比通常是 在音频带内使用通过仿真GSM蜂窝无线电产生的TDMA噪声的217Hz方波和/或扫描正弦波来指定。
数字麦克风与模拟麦克风的区别
数字麦克风与模拟麦克风的区别麦克风是我们生活中常见的一种声音采集设备。
在音频设备中，根据信号处理方式的不同，麦克风可分为数字麦克风和模拟麦克风两种类型。
数字麦克风和模拟麦克风有哪些不同呢？下面就让我们来一探究竟。
数字麦克风数字麦克风是一种利用ADC（模数转换器）将模拟声音信号转换为数字信号的麦克风。
它的工作原理是将收集到的模拟声音信号转换为数字信号，然后再通过数字信号处理器进行数字信号处理。
数字麦克风的主要特点是信号全数字化，信号的采样率和精度较高，运算速度快，精度高，可以进行数字信号处理，避免了模拟麦克风信号传送中的噪声干扰等问题，因此，在一些对麦克风信号有高要求的场合，如声源定位、语音识别、音频处理等领域，数字麦克风优势就十分明显。
模拟麦克风模拟麦克风是一种将声音转换成电信号的设备，是一种基于电路设计的麦克风。
模拟麦克风内部由电容、电阻、线圈和变压器等电路构成，对声音的转换靠声圈的震动来实现。
模拟麦克风的主要特点是信号为模拟信号，信号的精度和采样率不如数字麦克风，受环境影响较大，传输距离和传输质量也较差，但是，模拟麦克风对信号的处理和操作具有一定的灵活性和可控性，价格较低，易于使用，因此，模拟麦克风在音响、录音、影视等领域得到广泛使用。
数字麦克风和模拟麦克风的区别从上面的介绍中，可以看出数字麦克风和模拟麦克风之间有许多区别，这里我们再一下。
1.工作原理不同：数字麦克风利用ADC将声音信号转换为数字信号，模拟麦克风则通过电路将声音信号转换为电信号。
2.信号类型不同：数字麦克风的信号是数字信号，而模拟麦克风的信号是模拟信号。
3.信号的采样率和精度不同：数字麦克风的信号具有高采样率和精度，模拟麦克风的信号则不如数字麦克风精度高。
4.环境影响不同：数字麦克风不受环境影响，模拟麦克风则受环境影响较大。
5.处理和操作的灵活性不同：数字麦克风可以对数字信号进行处理，操作灵活性高，而模拟麦克风操作灵活性差一些。
数字麦克风原理
数字麦克风原理数字麦克风是一种基于数字信号处理技术的新型麦克风，它能够将声音信号转换成数字信号并进行处理。
数字麦克风具有高灵敏度、低噪声、高保真度、高可靠性等优点，被广泛应用于语音识别、语音通信、音频采集等领域。
数字麦克风的原理数字麦克风的原理与传统麦克风有所不同。
传统麦克风是一种电声转换器，利用电磁感应原理将声音转换成电信号。
而数字麦克风则是一种数字电路，它将声音信号转换成数字信号，并采用数字信号处理技术进行处理。
数字麦克风的工作原理可以分为以下几个步骤：1. 声音采集数字麦克风需要先将声音信号进行采集。
采集过程中，声音信号会被转换成模拟电信号，然后通过模拟数字转换器（ADC）将模拟信号转换成数字信号。
2. 数字信号处理数字麦克风将采集到的数字信号进行处理，包括滤波、降噪、增益等处理。
这些处理可以有效提高数字麦克风的信噪比，使得采集到的声音更加清晰。
3. 数字信号输出数字麦克风将处理后的数字信号输出给后续的处理器进行处理。
这些处理器可以是语音识别引擎、通信设备等，用于处理数字麦克风采集到的声音信号。
数字麦克风的优点数字麦克风相对于传统麦克风具有以下几个优点：1. 高灵敏度数字麦克风采用数字信号处理技术，可以有效提高麦克风的灵敏度，使其能够采集到更加细微的声音信号。
2. 低噪声数字麦克风采用数字信号处理技术，可以对采集到的声音信号进行降噪处理，有效降低麦克风的噪声水平。
3. 高保真度数字麦克风采用数字信号处理技术，可以对采集到的声音信号进行滤波和增益处理，使得采集到的声音信号更加保真。
4. 高可靠性数字麦克风采用数字电路设计，相对于传统麦克风具有更高的可靠性和稳定性。
数字麦克风的应用数字麦克风被广泛应用于语音识别、语音通信、音频采集等领域。
在语音识别领域，数字麦克风可以采集到清晰的语音信号，提高语音识别的准确率。
在语音通信领域，数字麦克风可以提供清晰的通信效果，使得通信更加顺畅。
在音频采集领域，数字麦克风可以采集到高质量的音频信号，用于音频处理和录音等应用。
数字硅麦克风有哪些优点
数字硅麦克风有哪些优点随着科技的不断进步，数字硅麦克风越来越受欢迎。
相比传统的麦克风，数字硅麦克风有很多优点。
在本文中，我们将逐一探讨数字硅麦克风的优点，希望能帮助大家更好地了解数字硅麦克风。
优点一：高音质数字硅麦克风采用数字信号处理技术，能够过滤掉环境噪音，从而提高录音的音质。
而且数字硅麦克风还能模拟出传统麦克风的声音效果，能够在保证高音质的前提下，为用户提供更多的录音选择。
优点二：易于操作数字硅麦克风非常易于操作，只需要插入电脑的USB口即可使用。
而且大多数数字硅麦克风都有自带的音量调节和静音按钮，用户可以在不用打开其他软件的情况下，快速地进行操作。
优点三：兼容性强数字硅麦克风大多数都兼容多种系统和软件，比如Windows、MacOS、Skype 等。
而且数字硅麦克风还支持多平台的使用，比如电脑、平板、手机等设备都可以使用数字硅麦克风。
优点四：音量可调数字硅麦克风可以自动调节音量，以确保录音的音质和音量。
而且数字硅麦克风的音量也可以通过电脑的音量调节器来进行调整，用户可以根据自己录音的需要来自由调节音量。
优点五：降噪功能数字硅麦克风拥有强大的降噪功能，能够有效地降低环境噪音对录音的影响。
在录制音频时，数字硅麦克风会自动识别噪声，并将其去除，从而让录音更加清晰。
优点六：方便携带数字硅麦克风通常都比传统的麦克风小巧轻便，方便携带。
同时，数字硅麦克风的USB接口也极大的方便了用户的使用，只要有电脑，就能轻松地使用数字硅麦克风进行录音。
总结通过对数字硅麦克风的优点进行分析，可以得出数字硅麦克风相比传统麦克风，具有高音质、易于操作、兼容性强、音量可调、降噪功能、方便携带等优点。
如果您需要进行录音，数字硅麦克风是一个很好的选择。
DMIC产品介绍
DMIC产品介绍DMIC（Digital Microphone Interface）是一种数字麦克风接口技术，相对于传统的模拟麦克风接口技术，在音频信号的采集和处理方面具有更高的性能和灵活性。
DMIC技术已经广泛应用于移动通信设备、消费电子产品以及汽车音频系统等领域，为用户带来了更好的音频体验。
DMIC技术的出现主要是为了解决传统麦克风接口中存在的一些问题。
传统的麦克风接口主要使用模拟电路进行信号的传输和处理，因此容易受到环境干扰和信号损耗等问题的影响，导致音频信号的质量下降。
而DMIC技术利用数字信号处理器（DSP）实现了对音频信号的数字化处理，大大降低了信号的损失和干扰，提高了音频信号的准确性和稳定性。
DMIC技术的主要特点包括以下几个方面：1.高质量音频信号：DMIC技术采用数字信号处理器对音频信号进行处理，使得音频信号的准确性和稳定性得到大幅提高，使得用户可以获得更清晰、更逼真的音频体验。
2.低功耗设计：DMIC技术利用数字信号处理器对音频信号进行处理，相对于传统的模拟电路接口，功耗更低，延长了设备的续航时间，提高了用户的使用体验。
3.环境噪音消除：DMIC技术利用数字信号处理器对环境噪音进行实时分析和滤波处理，可以有效地消除环境噪音的干扰，提高语音信号的识别率和清晰度。
4.强大的接口兼容性：DMIC技术采用标准的数字接口协议，可以与各种数字音频设备进行兼容和连接，实现更灵活的音频设备组合。
5.简化的系统设计：DMIC技术对音频信号进行数字化处理，大大简化了系统设计的复杂性，减少了硬件成本和开发周期，提高了产品的市场竞争力。
DMIC技术在移动通信设备领域的应用已经非常广泛。
通过利用DMIC 技术可以实现高质量的语音通话、音频录制和语音识别等功能。
在消费电子产品领域，DMIC技术可以提供更好的音频体验，为用户带来更逼真的音乐享受和游戏体验。
在汽车音频系统领域，DMIC技术可以有效地消除车辆噪音带来的影响，提供更清晰、更稳定的语音导航和车载娱乐体验。
数字麦克风与传统的模拟麦克风的对比
启拓专业手拉手会议，矩阵切换厂商-全球抗干扰专家数字麦克风与传统的模拟麦克风的对比1、数字麦克风与传统的模拟麦克风的对比：随着信息技术的日益发展，各类电子系统中数字电路所占比重越来越大。
客户对声音讯号的输入、质量及抗外界各种干扰的能力都提出了更高的要求。
这些要求靠传统模拟麦克风本身声学性能的改进已经难以奏效必须透过结合数组式麦克风架构与音讯数宇讯号算法的处理后，才可以较理想地达到消除回声、噪声，增强波束指向性等效果。
模拟数字转换是导入数字讯号处理技术的前提.，因此数字麦克风的市场需求前景是毋庸置疑的。
介绍新品之前，有必要先了解下数字麦克风与传统模拟麦克风的对比。
数字无线麦克风与FM无线麦克风等的比较：数字麦克风的最大优点是抗干扰能力强，无需像传统传声器那样内置高频滤波电容.滤波器电路。
数字麦克风因其固有的特点，不会受到那些来自电脑网络、射频际磁场信号源的干扰，影响。
具体表现为：减少元件成本和数目，不需要外部前置放大器；简单的扁线连接，增加麦克风布局的灵活性连线或麦克风没有空间上的限制二对RF和EM{射频和电磁干扰)免除的数字输出；采用先进软件可减少离轴环境影响;波束成型.噪声抑制.回声消除。
2、U段数字无线麦克风QT-U504M与FM无线麦克风的对比：FM无线麦克风是利用声音改变振荡频率，以达到将声音传送出去的目的。
大多数的FM 无线麦克风是使用LC振荡电路，但是，LC振荡电路容易受到电源电压的变动或温度变化的影响而使频率变动。
传统的FM调频无线产品、电路、生产调试复杂.元器件较多，质量易受温度或元器件老化等因素影响。
现实中很多人用2. 4G的频点去做数字无线产品，但是2. 4G这个频段有个先天性的缺陷就是穿透能力特别差，复杂的环境或者人多的场合，会影响2. 4G无线产品的接收造成断音等现象，但U段的数字无线麦克风就没有这个缺点。
3、U段数字无线麦克风QT-U504M产品介绍。
这款全国首创U段数字无线麦克风QT-U504M.正是顺应了数字无线传输是整个无线产品行业的趋势，它适用于各种场合而且安装工程灵活便捷。
数字麦克风与模拟麦克风的区别
模拟和数字麦克风输出信号在设计中显然有不同的考虑因素。
本文要讨论将模拟和数字MEMS麦克风集成进系统设计时的差别和需要考虑的因素。
MEMS麦克风内部细节MEMS麦克风输出并不是直接来自MEMS换能单元。
换能器实质上是一个可变电容，并且具有特别高的兆欧级输出阻抗。
在麦克风封装中，换能器信号先被送往前置放大器，而这个放大器的首要功能是阻抗变换，当麦克风接进音频信号链时将输出阻抗降低到更合适的值。
麦克风的输出电路也是在这个前置放大电路中实现的。
对于模拟MEMS麦克风来说，图1所示的这种电路基本上是一个具有特殊输出阻抗的放大器。
在数字MEMS麦克风中，这个放大器与模数转换器(ADC)集成在一起，以脉冲密度调制(PDM)或I2S格式提供数字输出。
图1：典型的模拟MEMS麦克风框图。
图2是PDM输出MEMS麦克风的功能框图，图3是典型的I2S输出数字麦克风。
I2S麦克风包含PDM麦克风中的所有数字电路，还包含抽取滤波器和串口。
图2：典型的PDMMEMS麦克风框图图3：典型的I2SMEMS麦克风框图MEMS麦克风封装在半导体器件中比较独特，因为在封装中有一个洞，用于声学能量抵达换能单元。
在这个封装内部，MEMS麦克风换能器和模拟或数字ASIC绑定在一起，并安装在一个公共的叠层上。
然后在叠层上方又绑定一个盖子，用于封住换能器和ASIC。
这种叠层通常是一小块PCB，用于将IC出来的信号连接到麦克风封装外部的引脚上。
图4：模拟MEMS麦克风中的换能器和ASIC图5：数字MEMS麦克风中的换能器和ASIC图4和图5分别显示了模拟和数字MEMS麦克风的内部细节。
在这些图片中，你可以看到左边的换能器和右边的ASIC(在环氧树脂底下)，两者都安装在叠层上。
数字麦克风有额外的绑定线将来自ASIC 的电气信号连接到叠层。
模拟麦克风模拟MEMS麦克风的输出阻抗典型值为几百欧姆。
这个阻抗要高于运放通常具有的低输出阻抗，因此你需要了解紧随麦克风之后的信号链阻抗。
数字麦克风与模拟麦克风的区别
模拟和数字麦克风输出信号在设计中显然有不同的考虑因素。
本文要讨论将模拟和数字MEMS麦克风集成进系统设计时的差别和需要考虑的因素。
MEMS麦克风内部细节MEMS麦克风输出并不是直接来自MEMS换能单元。
换能器实质上是一个可变电容，并且具有特别高的兆欧级输出阻抗。
在麦克风封装中，换能器信号先被送往前置放大器，而这个放大器的首要功能是阻抗变换，当麦克风接进音频信号链时将输出阻抗降低到更合适的值。
麦克风的输出电路也是在这个前置放大电路中实现的。
对于模拟MEMS麦克风来说，图1所示的这种电路基本上是一个具有特殊输出阻抗的放大器。
在数字MEMS麦克风中，这个放大器与模数转换器(ADC)集成在一起，以脉冲密度调制(PDM)或I2S格式提供数字输出。
图1：典型的模拟MEMS麦克风框图。
图2是PDM输出MEMS麦克风的功能框图，图3是典型的I2S输出数字麦克风。
I2S麦克风包含PDM麦克风中的所有数字电路，还包含抽取滤波器和串口。
图2：典型的PDMMEMS麦克风框图图3：典型的I2SMEMS麦克风框图MEMS麦克风封装在半导体器件中比较独特，因为在封装中有一个洞，用于声学能量抵达换能单元。
在这个封装内部，MEMS麦克风换能器和模拟或数字ASIC绑定在一起，并安装在一个公共的叠层上。
然后在叠层上方又绑定一个盖子，用于封住换能器和ASIC。
这种叠层通常是一小块PCB，用于将IC出来的信号连接到麦克风封装外部的引脚上。
图4：模拟MEMS麦克风中的换能器和ASIC图5：数字MEMS麦克风中的换能器和ASIC图4和图5分别显示了模拟和数字MEMS麦克风的内部细节。
在这些图片中，你可以看到左边的换能器和右边的ASIC(在环氧树脂底下)，两者都安装在叠层上。
数字麦克风有额外的绑定线将来自ASIC 的电气信号连接到叠层。
模拟麦克风模拟MEMS麦克风的输出阻抗典型值为几百欧姆。
这个阻抗要高于运放通常具有的低输出阻抗，因此你需要了解紧随麦克风之后的信号链阻抗。
MIC电路
数字麦克风和阵列拾音技术的应用随着数字信号处理技术的发展，使用数字音频技术的电子产品越来越多。
数字音频接口成为发展的潮流，采用脉冲密度调制（PDM）接口的ECM和MEMS数字麦克风也孕育而生。
目前，ECM和MEMS数字麦克风已经成为便携式笔记本电脑拾音设备的主流。
数字ECM或MEMS麦克风和传统的ECM麦克风相比，有着不可取代的优势。
首先，移动设备向小型化数字化发展，急需数字拾音器件和技术；第二，设备包含的功能单元越来越多，如笔记本电脑，集成了蓝牙和WiFi无线功能，麦克风距离这些干扰源很近，设备对抗扰要求越来越高；第三，三网合一的发展，需要上网，视频和语音通信可以同时进行，这在移动设备中通常会遇到环境噪声和回声的影响；第四，从提高生产效率角度，希望对麦克风采用SMT焊接。
数字麦克风适合SMT焊接，可以解决系统各种射频干扰对语音通信产生的噪声，富迪科技的数字阵列麦克风拾音技术可以抑制和消除通话时的回声和环境噪声，数字接口方便同数字系统的连接。
模拟麦克风和数字麦克风麦克风结构：ECM模拟麦克风通常是由振膜，背极板，结型场效应管（JFET）和屏蔽外壳组成。
振膜是涂有金属的薄膜。
背极板由驻极体材料做成，经过高压极化以后带有电荷，两者形成平板电容。
当声音引起振膜振动，使两者距离产生变化，从而引起电压的变化，完成声电转换。
利用结型场效应管用来阻抗变换和放大信号，有些高灵敏度麦克风采用运放来提高麦克风灵敏度（见图1a）。
ECM数字麦克风通常是由振膜，背极板，数字麦克风芯片和屏蔽外壳组成，数字麦克风芯片主要由缓冲级，放大级，低通滤波器，抗模数转换组成。
缓冲级完成阻抗变换，放大级放大信号，低通滤波滤除高频信号，防止模数转换时产生混叠，模数转换将放大的模拟信号转换成脉冲密度调制（PDM）信号，通常采用过采样的1位Δ-Σ模数转换（见图1b）。
MEMS模拟麦克风主要由MEMS传感器，充电泵，缓冲放大器，屏蔽外壳组成。
数字mic和模拟mic区别
数字m i c和模拟m i c区别Pleasure Group Office【T985AB-B866SYT-B182C-BS682T-STT18】随着数字信号处理技术的发展，使用数字音频技术的电子产品越来越多。
数字音频接口成为发展的潮流，采用脉冲密度调制（PDM）接口的ECM和MEMS数字麦克风也孕育而生。
目前，ECM和MEMS数字麦克风已经成为便携式笔记本电脑拾音设备的主流。
数字ECM或MEMS麦克风和传统的ECM麦克风相比，有着不可取代的优势。
首先，移动设备向小型化数字化发展，急需数字拾音器件和技术；第二，设备包含的功能单元越来越多，如笔记本电脑，集成了蓝牙和WiFi无线功能，麦克风距离这些干扰源很近，设备对抗扰要求越来越高；第三，三网合一的发展，需要上网，视频和语音通信可以同时进行，这在移动设备中通常会遇到环境噪声和回声的影响；第四，从提高生产效率角度，希望对麦克风采用SMT焊接。
数字麦克风适合SMT焊接，可以解决系统各种射频干扰对语音通信产生的噪声，富迪科技的数字阵列麦克风拾音技术可以抑制和消除通话时的回声和环境噪声，数字接口方便同数字系统的连接。
模拟麦克风和数字麦克风麦克风结构：ECM模拟麦克风通常是由振膜，背极板，结型(JFET)和屏蔽外壳组成。
振膜是涂有金属的薄膜。
背极板由驻极体材料做成，经过高压极化以后带有电荷，两者形成平板。
当声音引起振膜振动，使两者距离产生变化，从而引起电压的变化，完成声电转换。
利用结型场效应管用来阻抗变换和放大信号，有些高灵敏度麦克风采用运放来提高麦克风灵敏度（见图1a）。
ECM数字麦克风通常是由振膜，背极板，数字麦克风芯片和屏蔽外壳组成，数字麦克风芯片主要由缓冲级，放大级，低通，抗模数转换组成。
缓冲级完成阻抗变换，放大级放大信号，低通滤除高频信号，防止模数转换时产生混叠，模数转换将放大的模拟信号转换成脉冲密度调制(PDM)信号，通常采用过采样的1位Δ-Σ模数转换（见图1b）。
