掌握椭圆齿轮流量计原理及注意事项
椭圆齿轮流量计的工作原理与特点
椭圆齿轮流量计的工作原理与特点本文由提供椭圆齿轮流量计是容积式流量计的一种，用于精密的连续或间断的测量管道中液体的流量或瞬时流量．它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。
椭圆齿轮流量计的工作原理椭圆齿轮流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成，椭圆齿轮在被测介质的压差△p＝pl-p2的作用下，产生作用力矩使其转动。
在(a)所示位置时，由于P1＞P2，在P1和P2的作用下所产生的合力矩使轮1产生顺时针方向转动，把轮1和壳体间的半月形容积内的介质排至出口，并带动轮2作逆时针方向转动，这时1为主动轮，2为从动轮，在(b)上所示为中间位置，1和2均为主动轮；而在(c)上所示位置，P1和P2作用在1轮上的合力矩为零，作用在2轮上的合力矩使2轮作逆时针方向转动，并把已吸入半月形容积内的介质排至出口，这时2为主动轮，1为从动轮，与(a)上所示情况刚好相反．如此往复循环，轮1和轮2互相交替地由一个带动另一个转动，将被测介质以半月形容积为单位一次一次地由进口排至出口．显然，图上(a)、(b)、(c)所示，仅仅表示椭圆齿轮转动了1／4周的情况，而其所排出的被测介质为一个半月形容积．所以，椭圆齿轮每转一周所排比的被测介质量为半月形容积的4倍，则通过椭圆齿轮流星计的体积流量Q为：Q＝4nυ0式中：n——椭圆齿轮的旋转频率(转／秒)；υ0——半月形部分的容积(贝。
)．这样，在椭圆齿轮流量计的半月形容积υ0一定的条件下，只要测出椭圆齿轮的旋转速度n，便可知道被测介质的流量。
椭圆齿轮流量计流量信号(即椭圆齿轮的旋转速度n)的显示，有就地显示和远传显示两种。
就地显示将齿轮的转动通过一系列的减速及调整转速比机构之后，直接与仪表面板上的指示针相连，并经过机械式计数器进行总量的显示。
远传显示主要是通过减速后的齿轮带动永久磁铁旋转，使得弹簧继电器的触点以与永久磁铁相同的旋转频率同步地闭合或断开，从而发出一个个电脉冲远传给另一显示仪表．椭圆齿轮流量计的特点流量测量与流体的流动状态无关，这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。
椭圆齿轮流量计原理及注意事项
椭圆齿轮流量计又称排量流量计，属于容积式流量计一种，在流量仪表中是精度较高的一类，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体，主要由计量室、密封机构和计数机构组成。
1、计量室：仪表躯壳①(如图)由铸铁制成，它的内腔与盖板④组成测量室。
测量室内有两根不锈钢轴②，一对椭圆齿轮③就套在轴上，靠流量计进出口处的压力差推动而旋转，从而不断地把进口处的液体经新月形空腔计量后送到出口处，每旋转一周，累计出四倍新月型空间的体积。
椭圆齿轮与测量室内壁的间隙很小，仅几十微米，以减少仪表的泄漏量。
2、密封机构：仪表的测量室是封闭的。
小口径流量计采用永久性磁性密封机构(如图)：由隔板⑧将主动永久磁铁⑥、被动永久磁铁⑦分开。
该结构灵敏度高，密封可靠；大口径流量计采用聚四氟乙烯塑料作填料密封(如图)：通过调节螺母③来改变弹簧⑦的压缩量，使密封衬垫⑥伸张，达到密封目的。
该结构比较简单，调整方便。
3、计数机构：仪表的计数机构包括传统轮系、传动比调整机构和结算机构。
一对椭圆齿轮旋转的总数、以及旋转的快慢经传动轮系⑩变速后传递给结算机构(11)的指针及字轮，即可知道通过管道中的液体总量和瞬时流量。
传动比调整机构则用来调整修正仪表误差。
椭圆齿轮流量计，是在椭圆齿轮流量计数机构中安装上电脉冲发信器，即在椭圆齿轮流量计密封处的传动轴上安装了一块带有永久磁铁的圆盘，新型磁敏感集成传感器安装在计数器上。
该传感器具有寿命长、抗干扰能力强、工作频率宽、无火花、不怕油污和灰尘、体积小、安装方便等优点，当磁铁接近于它的感应面达到动作距离时，即可无接触地产生可靠的检测信号。
LC椭圆齿轮流量计使用说明书ZX
LC系列椭圆齿轮流量计OVAL GEAREDFL OWMETER产品使用说明书·铸铁型·铸钢型·铸铁高温型·铸钢高温型·轻型·铸铁高粘度型·铸钢高粘度型·LC—13型·高精度型·不锈钢型·食品不锈钢型·GF、QF、MF脉冲发信器LC系列椭圆齿轮流量计LC—AY40 LC—BH25 LC13—A25LC—AT40 LC—A50 LC12—A40一、概述椭圆齿轮流量计是用于管道中液体流量连续或间断测量和控制的容积式计量仪表。
它具有量程范围大、准确度高、压力损失小、粘度适应性强、能测量高温高粘液体、标定方便、安装建议等诸多优点。
适用于石油、化工、化纤、交通、商贸、食品、医药卫生等部门的流量计量。
LC系列椭圆齿轮流量计LC系列椭圆齿轮流量计装有指针和字轮累积装置，可现场直接显示流经管道内的液体流量和瞬时流量。
在计数机构中附加发讯装置与电显仪表配套可实现累积、定量和瞬时流量远传集中控制。
加装散热器或椭轮欠齿可测量高温、高粘液体。
不同的液体（酸、碱、盐、有机溶液等）流量计主体可选择不同的材质制造。
二、结构与工作原理椭圆齿轮流量计由流量变送器和计数机构组成。
变送器与计数机构之间加装散热器，则构成高温型流量计。
送变器由装有一对椭圆齿轮转子的计量室和密封联轴器组成，计数机构则包含减速机构、调节机构、计数器、发讯器。
计量室内由一对椭圆齿轮与盖板构成初月形空腔作为流量的计量单位。
椭圆齿轮靠流量计进出口压力差推动而旋转，从而不断地将液体经初月形空腔计量后送到出口处，每转流过的液体是初月形空腔的四倍，由密封联轴器将椭圆齿轮转的总数以及旋转的快慢传递给计数机构或发讯器，便可知道通过管道中液体总量和瞬时流量。
*如有特殊需要请另行注明三、性能(误差与压力损失曲线)解释：1 图中各种不同液体可用精度调节装置将流量计误差调整在0轴上下，使误差达最佳值。
椭圆齿轮流量计说明书
LC型椭圆齿轮流量计使用说明书目录一、概述 (1)二、技术性能特点 (1)三、工作原理 (2)四、连接方式 (3)五、调试与使用 (3)六、安装与使用注意 (5)七、型号表示方法 (6)八、开箱注意事项 (7)九、订货须知 (7)LC椭圆齿轮流量计一、概述我们具有独立的产品设计、制造体系，能够提供多种材料、口径和连接方式，还提供与之相配套的转换器、显示仪表和流量计算机等。
椭圆齿轮流量计的工作原理是液体推动一对椭圆齿轮转动；每个腔体的容积是固定体积；齿轮转速引出，传感器发出同步脉冲计数，椭圆齿轮的转动通过磁性密封联轴器及传动减速机构传递给计数器直接指示出流经流量计的总量。
若附加发信装置后，再配以电显示仪表，可实现远传只是瞬时流量和累积流量。
典型应用:椭圆齿轮流量计主要用于测量高粘度的介质，产品广泛应用于石油、石化、天然气、化工、造纸等行业，用于测量小管径的微小流量计量。
主要优点：◆口径从10~150mm；◆外壳材质有多种供选择：铝、不锈钢及中高压不锈钢、PPS、青铜等；◆轴承材质有多种供选择：陶瓷、青铜、哈氏合金、碳化物、PPS、不锈钢等；◆轴的材质：316不锈钢；◆ O形环的材质有VITON、氟橡胶、不锈钢、特氟隆供选择；◆量程比10：1,最大可达50：1；◆精度为±1%和±0.5%两种，重复性±0.03%；◆安装时直管段要求：5D＋3D，需加装过滤器；◆粘度最高可达1,000 000CP；◆压力等级最高可达551bar；◆耐温等级最高可达-10~80℃；二、技术性能特点1. 椭圆齿轮流量计的技术性能型号 口径 最小流量 最大流量 精度等级工作压力（Mpa ）LC —8 8 0.04 0.4 0.5，0．21.6，2．5，4．0，6．4LC —15 15 0.16 1.5 LC —20 20 0.3 3 LC —25 25 0.6 6 LC —40 40 1.5 15 LC —50 50 2.4 24 LC —80 80 6 60 LC —100 100 10 100 LC —150150121202.椭圆齿轮流量计的特点流量测量与流体的流动状态无关，这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。
椭圆齿轮流量计的工作原理是什么
椭圆齿轮流量计的工作原理是什么
椭圆齿轮流量计是一种广泛应用于工业领域的流量测量仪表。
其工作原理基于椭圆齿轮的旋转运动及其带动流体移动的特性。
具体工作原理如下：
1. 流体通入：流体通过流量计的进口流入到流量计的腔体内。
2. 椭圆齿轮运动：流体的进入使得椭圆齿轮开始旋转。
该齿轮的运动是由流体的流动所驱动的。
流体通过齿轮的齿槽，使其开始旋转。
3. 齿轮间隙：椭圆齿轮的外表面和流量计的壁面之间有一个固定的间隙。
齿轮的旋转运动是在该间隙内进行的。
4. 流体推动：由于齿轮的旋转，流体被推动到齿轮的间隙中。
5. 齿轮转速计算：通过检测齿轮的旋转速度，可以计算出单位时间内通过流量计的流体体积。
6. 流量测量：根据齿轮的转速和流体的体积，可以准确测量出流体的流量。
需要注意的是，椭圆齿轮流量计的测量精度与齿轮间隙的大小相关，间隙过大或过小都会影响测量结果的准确性。
因此，在使用椭圆齿轮流量计时，需要进行严格的安装和调试，以确保其正常工作和准确测量流体流量的能力。

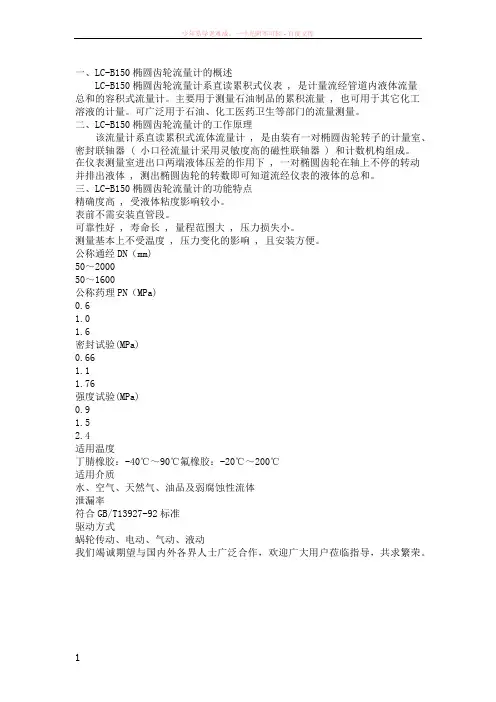

lcb150椭圆齿轮流量计使用说明书
一、LC-B150椭圆齿轮流量计的概述LC-B150椭圆齿轮流量计系直读累积式仪表 , 是计量流经管道内液体流量总和的容积式流量计。
主要用于测量石油制品的累积流量 , 也可用于其它化工溶液的计量。
可广泛用于石油、化工医药卫生等部门的流量测量。
二、LC-B150椭圆齿轮流量计的工作原理该流量计系直读累积式流体流量计 , 是由装有一对椭圆齿轮转子的计量室、密封联轴器 ( 小口径流量计采用灵敏度高的磁性联轴器 ) 和计数机构组成。
在仪表测量室进出口两端液体压差的作用下 , 一对椭圆齿轮在轴上不停的转动并排出液体 , 测出椭圆齿轮的转数即可知道流经仪表的液体的总和。
三、LC-B150椭圆齿轮流量计的功能特点精确度高 , 受液体粘度影响较小。
表前不需安装直管段。
可靠性好 , 寿命长 , 量程范围大 , 压力损失小。
测量基本上不受温度 , 压力变化的影响 , 且安装方便。
公称通经DN（mm)50～200050～1600公称药理PN（MPa)0.61.01.6密封试验(MPa)0.661.11.76强度试验(MPa)0.91.52.4适用温度丁腈橡胶：-40℃～90℃氟橡胶：-20℃～200℃适用介质水、空气、天然气、油品及弱腐蚀性流体泄漏率符合GB/T13927-92标准驱动方式蜗轮传动、电动、气动、液动我们竭诚期望与国内外各界人士广泛合作，欢迎广大用户莅临指导，共求繁荣。
椭圆齿轮流量计LC系列产品使用说明书一、概述椭圆齿轮流量计是用于对对管道中液体流量进行连续测量的高精度计量仪表。
它具有量程范围大、压力损失小、粘度适应性强，能测量高温、高粘度液体、标定方便、安装简易等诸多优点，是容积式流量计的代表产品。
LC系列型随圆齿轮流量计，装有现场指针显示、字轮累计计数装置，可以直接显示流经管道内的液体累积流量。
对不同的液体（酸、碱、盐、有机溶液等）流量计可以选择不同的材质（铸铁、铸钢、不锈铜等）制成。
适用于石油、化工、化纤、交通、商业、食品、医药卫生等工业部门的流量计量。
椭圆齿轮流量计的使用注意事项
椭圆齿轮流量计的使用注意事项椭圆齿轮流量计是一种用于测量液体流量的设备，适用于多种行业和领域，包括化学工业、食品加工、石化工业等。
在使用椭圆齿轮流量计时，需要注意以下几个方面：1. 安装位置椭圆齿轮流量计必须被正确安装在管道中间，而不是管道的端部或弯曲处。
安装位置对于液体流量的准确测量非常重要，因为在管道的端部或弯曲处，液体的压力和流速会发生变化，影响流量计的准确性。
2. 液体流速椭圆齿轮流量计在不同液体流速下的准确性可能不同，因此在使用椭圆齿轮流量计时，需要确保液体流速处于推荐范围。
如果流速过高或过低，流量计的准确性将受到影响。
3. 清洁和维护椭圆齿轮流量计的准确性受到很多因素的影响，其中包括沉积物、腐蚀和堵塞等问题。
因此，在使用椭圆齿轮流量计的过程中，要定期进行清洁和维护。
清洁过程可以包括吹扫、擦拭或清洗。
在清洁过程中，需要注意不要弄湿电器元件或损坏椭圆齿轮流量计的部件。
4. 电器元件的连接椭圆齿轮流量计通常具有电器元件，如显示器和传感器。
在使用椭圆齿轮流量计时，需要确保电器元件正确连接。
如果电器元件连接不正确，椭圆齿轮流量计的读数可能会不准确。
5. 环境温度和湿度椭圆齿轮流量计通常在比较恶劣的环境中使用，因此需要注意环境温度和湿度。
如果温度过高或湿度过大，椭圆齿轮流量计可能会出现读数不准确的问题。
综上所述，椭圆齿轮流量计的使用需要注意一系列因素，包括正确的安装位置、合适的液体流速、清洁和维护、正确的电器元件连接以及适宜的环境温度和湿度。
只有在这些方面得到正确的注意和处理，椭圆齿轮流量计才能准确测量液体的流量。
椭圆齿轮流量计工作原理与常见问题分析
椭圆齿轮流量计工作原理与常见问题分析【摘要】介绍了椭圆流量计的工作原理与特点，同时在流量计安装、投运维护和故障处理等方面做了简要介绍。
【关键词】椭圆齿轮流量计；工作原理；投运维护；故障处理引言椭圆齿轮流量计在传统化工企业中不多常用，但在聚甲醛精细化工企业中，由于工艺介质粘度高、易结晶、液态中含有粉料，而且要求测量准确、故障率低，从而采用容积式测量原理的椭圆齿轮流量计实现测量，以达到工艺装置生产的要求。
本文适用于聚甲醛化工企业中在线使用的VOAL椭圆齿轮流量计，其他同类型仪表可参照使用。
1 工作原理1.1 工作原理椭圆齿轮流量计的测量部分主要由两个相互啮合的椭圆齿轮及其外壳（计量室）所构成，如下图所示：椭圆齿轮在被测介质的压差△p的作用下，产生作用力矩使其转动。
转子1和转子2互相交替地由一个带动另一个转动，将被测介质以半月形容积为单位一次一次地由进口排至出口。
每个转子上有两个磁石，作为信号发生元件，在腔体底部两轴中心点有一磁性信号检测元件，每当磁石转到检测元件处，传感器记数一下作为一个脉冲。
每个脉冲对应一定的介质排出量F，F=XXml/p，所以可求得单位时间内的体积流量Qm：Qm=F*H，F为每个脉冲排出的介质量；H单位时间的脉冲数。
1.2 特点流量测量与流体的流动状态无关，这是因为椭圆齿轮流量计是依靠被测介质的压头推动椭圆齿轮旋转而进行计量的。
粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此被测介质的粘度愈大，泄漏误差愈小，对测量愈有利。
椭圆齿轮流量计计量精度高，适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体（固体颗粒会将齿轮卡死，以致无法测量流量）。
如果被测液体介质中夹杂有气体时，也会引起测量误差。
椭圆齿轮流量计是容积式流量计的一种，用于精密的连续或间断的测量管道中液体的流量或瞬时流量测量。
2 安装注意事项（1）在连续使用的生产线上安装流量计时，应设置旁路管线和阀门，以便于清扫和检修。
椭圆齿轮流量计的使用注意事项
椭圆齿轮流量计的使用注意事项椭圆齿轮流量计是流量测量中常用的一种仪表，一般用于测量液体的流量，特别适用于粘稠度高的液体计量。
然而，使用椭圆齿轮流量计时需要注意一些事项，以确保测量精度和长期使用效果。
本文将介绍椭圆齿轮流量计的使用注意事项。
1. 安装位置的选择在安装椭圆齿轮流量计时，需要选择合适的安装位置，以保证测量精度和长期使用效果。
一般来说，椭圆齿轮流量计应安装在直管段的两侧，且安装位置应足够靠近泵出口或阀门处，避免液体受到外界扰动从而影响测量精度。
同时，安装位置应保证方便进行维护和校准。
2. 安装注意事项在安装椭圆齿轮流量计时，需要注意以下几点：•确保管路和流量计本身无损伤，有无异物；•安装前进行清洗和排气，避免残留杂质和气泡进入流量计影响测量精度；•确保流量计进口和出口方向正确，避免液体倒灌和流量计的反向使用。
3. 运行注意事项在运行过程中，椭圆齿轮流量计需要注意以下几点：•避免超负荷运行：椭圆齿轮流量计运行时需要保持稳定流量状态，避免出现大流量或小流量突变导致测量不准确；•避免杂质和气泡：椭圆齿轮流量计内部的齿轮、轴承等部件极其敏感，容易受到杂质和气泡等影响。
因此，避免将带有杂质和气泡的液体送入流量计中；•定期检查和校准：椭圆齿轮流量计的精度和稳定性与其内部部件的磨损和疲劳有关。
因此，定期检查并校准椭圆齿轮流量计，以确保测量精度和长期使用效果。
4. 结语椭圆齿轮流量计是一种精密仪器，使用和维护时需要注意一些事项。
只有按照正确的安装、使用和维护方法，才能保证其测量精度和长期使用效果，并为生产和实验提供更加精确的数据支持。
椭圆流量计
椭圆流量计椭圆流量计是一种用于测量液体或气体流量的仪表。
它利用椭圆齿轮的旋转来计算流量。
本文将介绍椭圆流量计的工作原理、特点、优缺点，以及应用领域。
工作原理椭圆流量计的工作原理基于齿轮流量计。
液体或气体穿过齿轮的腔室时，推动齿轮的旋转。
当齿轮转动时，它们会与传感器交互，这样可以测量出流量值。
相比于传统的齿轮流量计，椭圆流量计对齿轮的形状进行了优化。
椭圆齿轮的几何形状可以提供更加精确的流量测量，尤其适用于小流量应用。
特点椭圆流量计具有如下特点：•准确性高：椭圆齿轮的形状可以提供精确的测量结果。
•低功耗：椭圆流量计是一种低功耗仪表，适用于使用电池或太阳能的应用。
•适用于多种液体或气体：椭圆流量计可用于测量多种液体或气体，例如水、油、气体等。
•耐腐蚀性好：椭圆流量计采用耐腐蚀材料，可以适应多种环境。
•维护简单：椭圆流量计是一种低维护仪表，只需要定期清洁和校准即可。
优缺点椭圆流量计有以下优缺点：优点•准确度高：相对于其他类型的流量计，椭圆流量计提供更加准确的流量读数。
•可靠性高：椭圆流量计是一种可靠的仪表，适用于多种液体或气体。
•低功耗：椭圆流量计是一种低功耗仪表，可在使用电池或太阳能的应用中使用。
•安装简便：椭圆流量计相对于其他流量计，安装比较简单。
•维护成本低：椭圆流量计是一种低维护仪表，只需要定期清洁和校准即可。
缺点•测量范围有限：椭圆流量计适用于小流量应用，不适用于高流量应用。
•总成本高：与传统流量计相比，椭圆流量计的总成本相对较高。
应用领域椭圆流量计适用于以下应用领域：•石油和天然气行业：椭圆流量计可以测量油和气的流量，常用于油井测量或天然气输送系统。
•化工行业：椭圆流量计可用于测量多种化学品和各种流体。
•食品和饮料行业：椭圆流量计适用于食品和饮料生产过程中，测量液体或气体流量。
•农业行业：椭圆流量计可用于测量灌溉水的流量等。
总结椭圆流量计是一种可靠、准确和适用于多种液体或气体的流量计。
虽然椭圆流量计适用范围有限，但它在一些特定领域的表现非常出色。
椭圆齿轮流量计的工作原理
椭圆齿轮流量计的工作原理
椭圆齿轮流量计是一种用于测量液体或气体流量的仪器。
其工作原理基于椭圆齿轮在流体通过时的旋转。
以下是具体的工作原理：
1. 原理介绍：椭圆齿轮流量计由两个相互啮合的椭圆齿轮构成，分别为主动轮和从动轮。
当流体通过时，它们开始旋转，旋转速度和流体流量成正比。
2. 测量原理：流体进入椭圆齿轮流量计的进口，并通过旋转的齿轮进入流量计的出口。
进口和出口之间的压力差驱动椭圆齿轮的旋转。
流体的流量通过两个齿轮之间的间隙和流体速度来测量。
3. 旋转原理：当流体流经齿轮轴的孔口时，由于流体的冲击和压力效应，椭圆齿轮开始旋转。
主动轮的旋转将从动轮通过啮合带动转动。
4. 测量方法：椭圆齿轮流量计中的椭圆齿轮旋转一周的时间和旋转次数与流体的体积成正比。
通过计算齿轮旋转的频率，可以得出流体的实际流量。
5. 精度和偏差：椭圆齿轮流量计具有较高的精度和可靠性，可用于测量各种液体和气体的流量。
然而，椭圆齿轮流量计在低流量时存在一定的误差，因此在安装和使用时需要进行校准和调整。
总结：通过测量椭圆齿轮的旋转来判断流体的流量，是椭圆齿轮流量计的工作原理。
这种流量计具有精度高、测量范围广等优点，广泛应用于石油、化工、食品、医药等行业中。
椭圆齿轮流量计说明书(1)
一、用途：椭圆齿轮流量计是一种指针显示，字轮累积计数装置及回零装置的轻型容积式流量仪表，广泛应用于各工业领域的液体流量控制，适用于各种类型的液体测量，如原油、柴油、汽油等，具有量程大，精度高，使用和维修方便等特点，选用不同的制造材料，可满足石油、化工、医药、食品、冶金、电力、交通等各领域的液体流量计量。
二、工作原理与结构：流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是绝对密封的）作为一次排量的计算单位。
当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量（原理见图1）。
流量计主要是由壳体、计数器、椭圆齿轮和联轴器（分磁性联轴器和轴向联轴器）等组成（结构见图2）。
图1 椭圆齿轮运转原理图（图2）椭圆齿轮流量计结构图1、计数器2发信器3、精度调节器（DN50以上使用）4、密封联轴器5、前盖6、盖板7、椭圆齿轮8、壳体9、后盖三、技术数据：(一)普通铸铁型(A)、铸钢型(E)、不锈钢型(B)椭圆齿轮流量计(二)高温铸铁型(TA)、铸钢型(TE)、不锈钢型(TB)椭圆齿轮流量计(三)高粘度铸铁型(NA)、铸钢型(NE)椭圆齿轮流量计四、LC-13型椭圆齿轮流量变送器LC-13型椭圆齿轮流量变送器是由本体和QF13型发信器组成，可将管到内液体流量转换为电脉冲信号输出。
他与我厂生产的EL系列显示仪表配套使用（可与能接受该信号的其他仪表，如微机、显示仪表配套）。
通过电子仪表直接显示流经管道中液体总量及瞬时流量，适宜于远距离显示，自控调节、电脑加油等场合。
1、技术性能1）允许基本误差：±0.2％2）被测液体粘度：0.6～200mpa.s3）被测液体温度：-10～+65℃4）最大工作压力铸铁、不锈钢1.6Mpa铸钢：DN20～25，2.5Mpa，DN~15,DN40,6.4Mpa5）主要材质：铸铁、铸钢、不锈钢6）管道连接法兰：JB78-59，JB79-597）发信装置：QF13发信器a、供电：12VDC（我厂显示仪表中已配）b、脉冲幅度V＝4V（方波）低电平＜4.5V，高电平＞8.5Vc、传输距离：1Km（金属屏蔽线导线电阻≤39Ω）8）电性能精度：±1个脉冲9）防爆等级：IAⅡCT510）防爆安全栅型号：NF713五、QF发信器在本厂生产带A1、E1＋T计数器的椭圆齿轮流量计上（或变送器上）安装发信器，即可远传发信，它将被测介质的流量转换成电脉冲信号，从而实现系统自动控制。
椭圆齿轮流量计的原理及安装
椭圆齿轮流量计的原理及安装前言在各种工业领域中，流量计是一个非常重要的仪表，它可以测量流经管道的液体或气体的流量。
椭圆齿轮流量计是其中一种常用的流量计。
本文将介绍椭圆齿轮流量计的工作原理和安装方法。
工作原理椭圆齿轮流量计基于多数流量计的原理：测量液体或气体流经管道的体积或速度。
它通过椭圆齿轮的转动来实现体积测量。
椭圆齿轮由两个固定的交错旋转的椭圆齿轮组成，流体在之间流过时，会使两个椭圆齿轮在之间建立起一个旋转间隙。
由于这个旋转间隙不断地随着流体的流动而变化，它会造成椭圆齿轮的转动。
这种测量旋转速度的方法是非常精确的，并且可以适用于各种不同的液体或气体流动情况。
由于椭圆齿轮之间的间隙是根据流体的流动量来动态调整的，因此可以实现高精度的测量。
安装过程1.准备工作在安装椭圆齿轮流量计之前，要确保管道已经完全连接好，并且所有的管道都处于关闭状态。
此外，在安装过程中，也需要确认是否有足够的工作空间和支撑设备。
2.确认安装方向在安装椭圆齿轮流量计时，要确保它的安装方向是正确的。
通常情况下，椭圆齿轮流量计都应该沿着管道的流动方向进行安装。
3.安装支撑架安装支撑架是安装椭圆齿轮流量计的第一步。
在安装支撑架时，应根据椭圆齿轮流量计的尺寸和重量来选择合适的支撑位。
4.安装流量计本体在支撑架安装完毕后，可以开始安装椭圆齿轮流量计本体。
在安装前一定要先清洁好安装位置和连接管道，然后根据椭圆齿轮流量计的外形和大小，将其按照正确的方向和顺序安装在支撑架上。
5.接线在椭圆齿轮流量计安装完成后，还需要接上相应的电源线。
此外，为了保证流量计的准确度，还需要进行校准和测试。
结论椭圆齿轮流量计是一种精度高、测量范围广的流量计。
它的原理原理是测量椭圆齿轮在流体间建立起的旋转间隙，实现流量的测量。
在安装椭圆齿轮流量计时，需要注意它的安装方向和安装位置，并且要确保安装前进行充分的准备工作和校准测试，以确保测量的精确度和可靠性。
椭圆齿轮流量计的安装该如何
椭圆齿轮流量计的安装该如何椭圆齿轮流量计是一种用于测量流体流量的仪器。
它的测量原理是通过测量齿轮旋转的速度和体积来计算流体流量。
椭圆齿轮流量计具有精度高、可靠性好、测量范围广等特点，广泛应用于化工、石油、制药、食品等领域。
本文将介绍椭圆齿轮流量计的安装及注意事项。
安装位置椭圆齿轮流量计的安装位置直接影响测量的准确性和稳定性。
一般来说，应将椭圆齿轮流量计安装在直管道或弯头下游的直管道内，确保流体流经一段直管道后再进入流量计。
这样能保证流体流动稳定，并有效避免流体涡流、气泡等干扰。
安装流程1.测量管道的直径和长度。
根据测量结果，选用与测量管道相匹配的椭圆齿轮流量计，并确定安装位置。
2.清洁安装部位。
将安装位置内壁清洁干净，确保流体回路畅通。
3.安装椭圆齿轮流量计。
在安装过程中，注意正确安装流量计的进口和出口，避免倒装。
4.连接管道。
将进口和出口接头与管道进行连接，注意连接口的密封性。
5.接线。
将电缆连接到椭圆齿轮流量计上，确保电缆接头正常连接。
6.开启阀门。
打开管道阀门，使流体开始流动。
注意事项1.椭圆齿轮流量计的测量范围应与实际流量相匹配。
过小的测量范围会导致测量不准确，而过大的测量范围则会浪费资源。
2.安装时应注意椭圆齿轮流量计的进口和出口的方向。
安装反了，会导致测量不准确。
3.安装位置应尽量选择直管道或弯头下游的直管道内，确保流体流经一段直管道后再进入流量计。
4.安装过程中，应注意连接口的密封性，以避免漏气、漏液等问题。
5.定期检查和维护椭圆齿轮流量计，保持其正常运行和准确测量。
总之，正确安装和使用椭圆齿轮流量计对于流量的准确测量具有重要的作用。
希望本文能够为广大用户提供有益的帮助。
52椭圆齿轮流量计
椭圆齿轮流量计
开发系集输教研室
彭
性 格 决 定理教学内容
椭圆齿轮流量计是一种测量液体总量的容积式流
量计，特别适合于测量粘度较大的纯净液体的总量。
一、椭圆齿轮流量计的结构与工作原理教学内容
一、椭圆齿轮流量计的结构与工作原理教学内容
一对互相啮合的椭圆形齿轮 轴和壳体
Q ＝ 4 n V0
液体总量 椭圆齿轮的转数 计量室的体积
二、腰轮流量计教学内容
腰轮流量计又称罗茨流量计，是一种容积式流量计，工 作原理与椭圆齿轮流量计基本相同。
二、腰轮流量计教学内容
既能测量液体流 量，又能测量大流量 的气体流量。
二、腰轮流量计教学内容
二、腰轮流量计教学内容
三、刮板流量计教学内容
椭圆形齿轮与壳体构成“月牙形”的计量空间（计量室）
一、椭圆齿轮流量计的结构与工作原理教学内容
一、椭圆齿轮流量计的结构与工作原理教学内容
当被测流体流过流量计时，它将带动椭圆齿轮旋转，椭圆 齿轮每旋转一周，就有一定数量流体流过仪表，只要记录下椭 圆齿轮的转数，就知道被测流体的总量。
一、椭圆齿轮流量计的结构与工作原理教学内容
一种常见的容积式流量计，在这种流量 计的转子上装有两对可以径向滑动的刮板， 转子在流量计进、出口差压作用下转动，每
转动一周排出四份“计量室”的流体体积；
只要测出转数，就可算出流体的体积量。
关于椭圆齿轮流量计的测量介绍
关于椭圆齿轮流量计的测量介绍椭圆齿轮流量计是一种用于测量液体流量的仪器，它的工作原理基于液体流过椭圆齿轮时所产生的转速的变化。
本文将介绍椭圆齿轮流量计的原理、结构、工作特点以及使用方法等相关内容。
原理椭圆齿轮流量计的原理可以简单地理解为液体从流量计的进口经过椭圆齿轮的作用下，使得齿轮的旋转速度随着液体流量的变化而变化，同时通过测量齿轮旋转的速度来计算液体的流量。
具体地，液体经过流量计时，进入齿轮腔室，随着齿轮的转动，液体与齿轮的相对速度也随之变化，在此过程中会产生涡流及旋流，从而使齿轮的旋转速度发生变化。
结构椭圆齿轮流量计主要由流道、测量腔、齿轮、马达、信号放大器以及显示器组成。
其中流道可以分为进口和出口两部分，两部分之间连接着测量腔。
测量腔内部设有椭圆齿轮，这是流量计的核心部分，液体经过测量腔时会与椭圆齿轮发生作用，使齿轮发生旋转，从而实现流量的测量。
马达提供所需的动力，信号放大器负责处理传感器采集到的信号，将结果通过显示器进行显示。
工作特点椭圆齿轮流量计的测量主要基于反映流量的椭圆齿轮转速，其中转速与流量呈线性关系，因此可以通过测量齿轮转速来计算出液体的流量。
与其他流量计相比，椭圆齿轮流量计具有以下优点：1.测量精度高。
由于椭圆齿轮流量计的结构和工作原理都非常精密，使得其在流量测量方面的准确性相对较高。
2.适用范围广。
椭圆齿轮流量计可以适用于不同种类的液体测量，无论是清水还是酸碱液等都可以较好地进行测量。
3.可靠性高。
椭圆齿轮流量计的结构简单、易于维护，同时其所采用的测量原理也相对稳定，因此可靠性较高。
使用方法在进行椭圆齿轮流量计的使用时，需要做好以下几方面的工作：1.安装流量计。
椭圆齿轮流量计需要先选好安装位置，并按照要求进行固定安装。
同时应保证流量计的进出口与管道连接的紧密性。
2.确认测量参数。
在测量时需要先调整好流量计的测量参数，包括流量范围、最大流量以及精度等等。
3.进行校准。
为了保证测量的准确性，需要对椭圆齿轮流量计进行校准。
椭圆齿轮番量计使用注意事项 椭圆齿轮番量计常见问题解决方法
椭圆齿轮番量计使用注意事项椭圆齿轮番量计常见问题解决方法1、仪表安装的方向应使仪表壳体上所示箭头方向与液体流动方向一致，安装位置应注意便于读数。
2、仪表尽量安装在常温场合，不要安装在有害气体及猛烈热辐射的场合，防止仪表计数器部分受损害。
3、仪表中的沥青轴尽可能安装成水平位置，即刻度盘应安装成垂直位置（分度“0”应在上面），以削减沥青齿轮与壳体之间的摩擦，降低零件的磨损。
由于安装位置不同，为了便于读数，可将计数器（表头）旋转90或180、4、仪表安装前，管道必需彻底清洗，在整个管路系统中，若无严格的过滤装置时，应在仪表前安装过滤器，以防杂质进入表内。
5、仪表应安装在泵的出口端，流量调整阀应安装在仪表的下游。
使用时先打开上游截止阀，然后缓慢开启下游流量调整阀或截止阀。
严禁蓦地开启或关闭。
6、仪表在使用时，应使表内流满液体。
被测液体内不应混有气体，否则测出气和液的混合容积，使测量不准，液体内混有气体时，必需在仪表上游安装气体分别器。
7、管道中的流量不应急剧加添或削减，应避开管道振动、水力冲击和压力急剧波动等现象，否则将影响仪表正常工作。
8、流量超过规定大流量时，沥青随着转速提高而磨损加添、且压力损失急剧加添，应避开使用。
低于小流量，虽仍能计量，但误差增大。
流量计的起动流量约为大流量的2%，正常工作流量为大流量的70%—80%。
9、由于测量高粘度液体时，一般均将液体加热以降低粘度，然后在管道内流通。
当仪表停用后，仪表内充分的液体因冷却而变粘，如再要启用，必需用蒸汽或其他方法在表体外部加热，从而降低液体的粘度，待仪表内液体粘度降低后才能使用。
否则粘液会咬住传动零件，致使仪表损坏。
10、被测液体温度不应高于规定值，否则，仪表不能正常工作，甚至会卡住不动。
液体温度变化也会造成粘度影响的附加误差。
另外，温度加添也造成新月形空间体积加添，是仪表“走得慢”，测量室为铸铁，椭圆齿轮为铸铝时，附加误差为+0.14%/100℃.11、每台仪表出厂时，均用7号机械油在室温条件下标定，在常温下，油的粘度约为10mpa.s。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、椭圆齿轮流量计的优点
2、流量测量与流体的流动状态无关。， 即椭圆齿轮流量计在旋转流和管道阻 流件流速场畸变时对计量精确度没有 影响，没有前置直管段要求。这是因 为椭圆齿轮流量计是依靠被测介质的 压头推动椭圆齿轮旋转而进行计量的。 这一点在现场使用中有重要的意义。
二、椭圆齿轮流量计的优点
3、椭圆齿轮流量计可用于高粘度流 体的测量。粘度愈大的介质，从齿轮 和计量空间隙中泄漏出去的泄漏量愈 小，因此核测介质的粘度愈大，泄漏 误差愈小，对测量愈有利。
转速度n，便可知道被测介质的流量。
一、椭圆齿轮流量计的工作原理
椭圆齿轮流量计流量信号(即椭圆齿轮 的旋转速度n)的显示，有就地显示和远 传显示两种。就地显示将齿轮的转动通 过一系列的减速及调整转速比机构之后， 直接与仪表面板上的指示针相连，并经 过机械式计数器进行总量的显示。
一、椭圆齿轮流量计的工作原理
三、椭圆齿轮流量计的缺点
5、 椭圆齿轮流量计安全性差，如 检测活动件卡死，流体就无法通过， 断流管系就不能应用。但有些结构设 计在壳体内置一旁路，当检测活动元 件卡死，流体可从旁路通过。 6、 椭圆齿轮流量计在测量过程中会 给流动带来脉动，较大口径仪表还会 产生噪声，甚至是管道产生振动。
四、椭圆齿轮流量计的安装
辽化仪表厂
椭圆齿轮流量计是容积式流量计 的一种，是在流量仪表中精度最高 的一类,用于精密的连续或间断的测 量管道中液体的流量或瞬时量．它 特别适合于重油、聚乙烯醇、树脂 等粘度较高介质的流量测量。
一、椭圆齿轮流量计的工作原理
椭圆齿轮流量计的测量部分主要 由两个相互啮合的椭圆齿轮及其外 壳(计量室)所构成，如下图所示：
五、椭圆齿轮流量计的使用
3、检查过滤器 新线启动过滤器网 最易被打破，试运行后要及时检查网 是否完好。同时过滤网清洁无污物时 记录下常用流量下的压力损失这两个 参数，今后不必卸下检查网堵塞状况， 即以压力损失增加程度判断是是否要 清洗。
五、椭圆齿轮流量计的使用
4、测量高粘度液体 用于高粘度液 体，一般均加热后使之流动。当仪表 停用后，其内部液体冷却而变稠，再 启用时必须先加热待液体粘度降低后 才让液体流过仪表，否则会咬住活动 测量元件使仪表损坏。
五、椭圆齿轮流量计的使用
5、加润滑油 用测气体的椭圆齿轮 启用前必须加润滑油，日常运行也 经常检查润滑油存量的液位计。 6、避免急剧流量变化，急剧流量变 化将产生较大附加惯性力，使转子损 坏。用作控制系统的检测仪表时，若 下游控制突然截止流动，转子一时停 不下来，产生压气机效应，下游压力 升高，然后倒流，发出错误信号。
一、椭圆齿轮流量计的工作原理
远传显示主要是通过减速后的齿轮 带动永久磁铁旋转，使得弹簧继电器 的触点以与永久磁铁相同的旋转频率 同步地闭合或断开，从而发出一个个 电脉冲远传给另一显示仪表．
椭圆齿轮流量计
二、椭圆齿轮流量计的优点
1、椭圆齿轮流量计，计量精度高， 基本误差一般为±0.5％R，特殊的可 达±0.2％R或更高。通常在昂贵介质 或需要精确计量的场合使用。
五、椭圆齿轮流量计的使用
1、清洗管线 新投管线运行前要清 扫，往往随后还要用实流冲洗，以去 除残留焊屑垢皮等。此时先应关闭仪 表前后截止阀，让液流从旁路管流过； 若无旁路管，仪表位置应装短管代替。
五、椭圆齿轮流量计的使用
2、排尽气体 通常实液扫线后，管 道内还残留较多空气，随着加压运行， 空气以较高流速流过仪表，活动测量 元件可能过速运转，损伤轴和轴承。 因此开始时要缓慢增加流量，使空气 渐渐外逸。
1、椭圆齿轮流量计在安装前应清洁 管道．若液体内含有固体颗粒，则必 须在管道上游加装过滤器；若含气体 应安装排气装置。
2、椭圆齿轮流量计对前后直管段没 有一定的要求。它可以水平或垂直安 装。安装时，应使流量计的椭圆齿轮 转动轴与地面平行。
四、椭圆齿轮流量计的安装
3、流动方向应与仪表壳体表明方向 一致。一般只能作单方向测量，必要 时在其下游装止逆阀，以免损坏仪 表。
4、范围度宽。一般为10：1到5：1， 特殊的可达30：1或更大。
二、椭圆齿轮流量计的优点
5、椭圆齿轮流量计是直读式仪表， 无需外部能源，可直接获得累计总 量，清晰明了，1、椭圆齿轮流量计结构复杂，体 积大，笨重，尤其较大口径椭圆齿 轮流量计体积庞大，故一般只适用 于中小口径。
2、被测介质种类、介质工况（温 度、压力）、口径局限性较大，适应 范围窄。
三、椭圆齿轮流量计的缺点
3、椭圆齿轮流量计一般不适用于高 低温场合。由于高温下零件热膨胀、 变形，低温下材质变脆等问题，目前 可使用温度范围大致在-30~+160℃， 压力最高为10MPa。
三、椭圆齿轮流量计的缺点
4 、只适用洁净单相流体，含有颗 粒、脏污物时上游需装过滤器，既增 加压损，又增加维护工作；如测量含 有气体的液体必须装设气体分离器。 如果被测液体介质中夹杂有气体时， 也会引起测量误差
P1
P2
一、椭圆齿轮流量计的工作原理
椭圆齿轮在被测介质的压差△p＝pl -p2的作用下，产生作用力矩使其转动。 在(a)所示位置时，由于P1＞P2，在P1 和P2的作用下所产生的合力矩使轮1产 生顺时针方向转动，把轮1和壳体间的
半月形容积内的介质排至出口，并带
动轮2作逆时针方向转动，这时1为主
动轮，2为从动轮，在 (b)上所示为中
间位置，1和2均为主动轮；而在（c）
一、椭圆齿轮流量计的工作原理
上所示位置，P1和P2作用在1轮上的 合力矩为零，作用在2轮上的合力矩 使2轮作逆时针方向转动，并把已吸 入半月形容积内的介质排至出口，这 时2为主动轮，1为从动轮，与 (a)上 所示情况刚好相反．如此往复循环， 轮1和轮2互相交替地由一个带动另一 个转动，将被测介质以半月形容积为 单位一次一次地由进口排至出口．
一、椭圆齿轮流量计的工作原理
显然，图上(a)、(b)、(c)所示，仅仅 表示椭圆齿轮转动了1／4周的情况， 而其所排出的被测介质为一个半月形 容积．所以，椭圆齿轮每转一周所排 出的被测介质流量为半月形容积的4倍， 则通过椭圆齿轮流星计的体积流量Q为：
一、椭圆齿轮流量计的工作原理
Q＝4nυ0 式中： n—椭圆齿轮的旋转频率(转／秒)； υ0—半月形部分的容积(升)．这样， 在椭圆齿轮流量计的半月形容积υ0一 定的条件下，只要测出椭圆齿轮的旋
