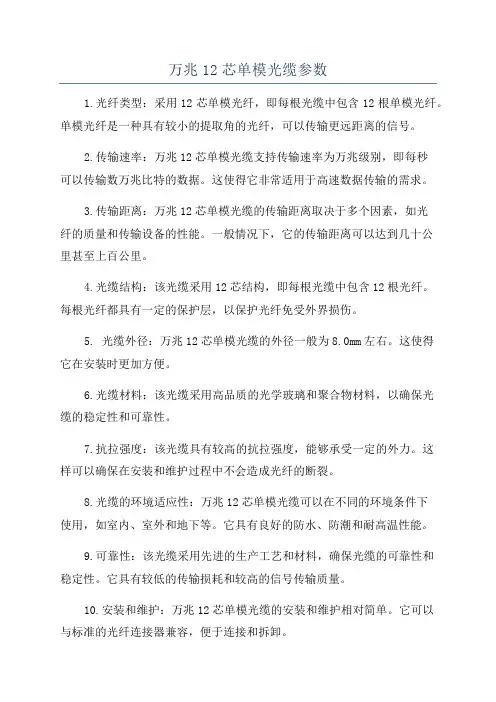

万兆12芯单模光缆参数

万兆12芯单模光缆参数1.光纤类型：采用12芯单模光纤，即每根光缆中包含12根单模光纤。

单模光纤是一种具有较小的提取角的光纤，可以传输更远距离的信号。

2.传输速率：万兆12芯单模光缆支持传输速率为万兆级别，即每秒可以传输数万兆比特的数据。

这使得它非常适用于高速数据传输的需求。

3.传输距离：万兆12芯单模光缆的传输距离取决于多个因素，如光纤的质量和传输设备的性能。

一般情况下，它的传输距离可以达到几十公里甚至上百公里。

4.光缆结构：该光缆采用12芯结构，即每根光缆中包含12根光纤。

每根光纤都具有一定的保护层，以保护光纤免受外界损伤。

5. 光缆外径：万兆12芯单模光缆的外径一般为8.0mm左右。

这使得它在安装时更加方便。

6.光缆材料：该光缆采用高品质的光学玻璃和聚合物材料，以确保光缆的稳定性和可靠性。

7.抗拉强度：该光缆具有较高的抗拉强度，能够承受一定的外力。

这样可以确保在安装和维护过程中不会造成光纤的断裂。

8.光缆的环境适应性：万兆12芯单模光缆可以在不同的环境条件下使用，如室内、室外和地下等。

它具有良好的防水、防潮和耐高温性能。

9.可靠性：该光缆采用先进的生产工艺和材料，确保光缆的可靠性和稳定性。

它具有较低的传输损耗和较高的信号传输质量。

10.安装和维护：万兆12芯单模光缆的安装和维护相对简单。

它可以与标准的光纤连接器兼容，便于连接和拆卸。

总结：万兆12芯单模光缆是一种高性能的光纤通信产品，具有传输速率快、传输距离远、抗拉强度高、可靠性强等特点。

它适用于需要高速数据传输和长距离传输的应用场景。

在不同的环境下都能够可靠地工作。

它的安装和维护相对简单，使用方便。

对于高速数据传输和大容量网络的需求，万兆12芯单模光缆是一种理想的选择。

1.5单模光纤

圆度、减小其内部残余应力，以尽量减小单模光纤中的双折射；
法二：制作可能高的双折射光纤，使两个基模的传输系数之差很大，使光纤微扰产生的耦合作用很小，当光纤输入端激发起某一个极化方向的基模时，可以在较长的距离里保持它的主导地位，从而得到单模单极化传输；
法三：把光纤设计成水平极化或垂直极化被，使两个极化方向的模式的传输损耗不等，以致使其中一个截止，得到绝对单模光纤。
两模式间的相位差
两个正交的LP01模 Ex E0 cos cos( t x z) Ey E0 sin cos( t x z)
y
xz
Ex、Ey平方相加得椭圆公式，长轴Emax与x轴夹
角ψ
tan 2 tan 2 cos tan 2 cos( y x )z
可见，输入线极化波，沿线可能变成椭圆极化、圆极化、线极化等，使极化方向旋转。
1.5 单模光纤
单模光纤应用范围：光通信、光纤传感器、激光放大器件等 1.5.1 单模光纤的基本分析传输基模是HE11模（或LP01模），但其简并度为2；理想阶跃折射率光纤，归一化频率V<2.405时
横向电场分量：
定义λc为单模光纤截止波长，则有
2 n0a 2
c
2.405
当传输光波长大于λc时，满足在该光纤中的单模传输条件
1.5.2 单模光纤的结构
常规型
W型
凹陷型
多层结构：纤芯、内包层、外包层。
采用内包层的作用：减小基模的损耗；
（电磁场集中纤芯←→单模传输）得到纤芯半径较大的单模光纤；（单模传输←→ 非线性光学效应）
1.5.3 单模光纤的频率色散
材料色散；波导色散 1、单模光纤频率色散的计算
单位长度的光纤中的传输时延 d d Ld

一文看懂单模光纤和多模光纤的基础知识与区别

一文看懂单模光纤和多模光纤的基础知识与区别
网络通信的高速发展，光纤的应用也是越来越广泛。

光纤，这是一个大并且泛的概念。

这其中还细分为单模光纤和多模光纤，这两者各自是什幺意思？两者之间又有什幺区别？下面易飞扬通信给大家做一个详细的介绍。

一：什幺是单模光纤？
单模光纤：中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光纤。

因此，其模间色散很小，适用于远程通讯。

多模光纤跳线采用的是多模光纤，两端都装有连接器，用来实现从设备到光纤布线链路的连接，有较厚的保护层，一般用在光端机和终端盒之间的连接。

多模光纤容许不同模式的光于一根光纤上传输，由于多模光纤的芯径较大，故可使用较为廉价的耦合器及接线器，多模光纤的纤芯直径为50μm至100μm。

二：单模光纤和多模光纤之前的区别是什幺？。

单模光纤详细技术说明

单模光纤详细技术说明单模光纤是一种用于光通信和数据传输的关键元件，具有很高的光传输效率和带宽。

它在长距离和高速数据传输中发挥着重要作用。

下面将对单模光纤进行详细的技术说明。

一、单模光纤的概念及原理单模光纤是一种在光纤通信中采用的一种光纤，其工作原理是利用光的全反射来实现光信号的传输。

它的核心直径非常小（一般在8-10微米），使得光信号只能在一条路径上沿着光轴传输，这样就减少了光信号的传播延迟和减小了光信号的色散，从而提高了光信号的传输速率和传输距离。

二、单模光纤的结构和特点单模光纤主要由芯、包层和外护套组成。

其核心和包层是由高折射率玻璃材料制成，在光纤外层还有一层外护套来保护光纤不受外部环境损害。

单模光纤的特点主要有：1. 高带宽：由于单模光纤核心非常细小，可以传输非常高频率的光信号，因此具有很高的带宽。

2. 低色散：单模光纤由于只允许一种模式的光信号传输，因此减小了光信号的色散，并且减小了光信号的传输延迟。

3. 远传输距离：相对于多模光纤，单模光纤的传输损耗更小，因此适用于长距离的光通信和数据传输。

三、单模光纤的应用领域单模光纤主要应用于长距离、高速率的光通信和数据中心的互联。

它在以下领域有着广泛的应用：1. 光通信网络：单模光纤在光通信网络中作为主要的传输介质，用于长距离的光纤通信系统，如城域网、广域网等。

2. 数据中心互联：随着大数据、云计算等技术的发展，数据中心的互联需求越来越大，单模光纤能够提供高带宽、低延迟的互联解决方案。

3. 激光传感：单模光纤广泛应用于激光传感领域，例如光纤传感器、激光干涉仪等。

四、单模光纤的制备与测试单模光纤的制备过程包括拉制光纤前制备光纤芯棒、光纤预制、拉丝和成形等步骤，同时需要严格控制温度梯度和拉丝速度等参数来制备出高品质的单模光纤。

单模光纤的测试主要包括光纤的传输损耗测试、色散测试、带宽测试等。

通过这些测试可以确保单模光纤的质量和性能符合要求。

五、单模光纤的发展趋势随着通信技术和数据中心的不断发展，单模光纤也在不断演进。

单模光纤的特性参数

单模光纤的特性参数1. 纤芯直径（Core Diameter）：单模光纤的纤芯直径通常非常细小，一般在8-10微米之间。

较小的纤芯直径意味着更高的光信号传输质量和带宽容量。

2. 模场直径（Mode Field Diameter）：模场直径是指光纤中传输光信号时光束的直径。

它是单模光纤的一个重要参数，决定了光信号的传输损耗、模式耦合和光纤连接的性能。

3. 带宽（Bandwidth）：带宽是单模光纤传输速率的能力，通常以每秒传输的比特数来衡量。

带宽与光纤的模式耦合、色散和衰减等因素有关，较高的带宽意味着更高的数据传输速率。

4. 衰减（Attenuation）：光纤衰减是指光信号在传输过程中的损失。

衰减通常以每米损失的功率为单位（dB/km）。

单模光纤的衰减较小，在1550纳米波长下约为0.2-0.3 dB/km，这使得单模光纤适用于长距离传输。

5. 传输距离（Transmission Distance）：传输距离是指光纤可以传输信号的最大距离。

单模光纤由于较小的光信号传播损耗，能够传输更远的距离，典型的传输距离为几十公里至几百公里。

6. 色散（Dispersion）：色散是指光信号在传输过程中由于频率成分之间的相互作用而引起的信号失真。

单模光纤的色散是一种挑战，它分为色散增加和色散延迟两种类型，对光信号的传输质量和距离有重要影响。

7. 模式耦合损耗（Mode Coupling Loss）：模式耦合是指信号从一个光纤传输到另一个光纤时发生的能量耗散。

模式耦合损耗是衡量光纤连接质量的重要指标。

8. 环切割度（Cutoff Wavelength）：环切割度是指当光信号的波长小于一些阈值时，光信号不能传播在光纤中，而是在光纤外逸散。

环切割度通常用于衡量纤芯直径和纤芯抛物率对光脉冲传输的影响。

以上是单模光纤的一些重要特性参数，它们对于光纤通信系统的设计和性能有重要影响。

了解和掌握这些特性参数，可以有效地选择和应用单模光纤，并提高光纤通信系统的传输质量和性能。

单模单芯光纤模块

单模单芯光纤模块，是指一种专为单模光纤（Single Mode Fiber, SMF）设计的光通信模块，它通常用于高速、长距离的数据传输。

这类模块内部只包含一个发射端和一个接收端，每个端口都连接着一根单模光纤。

单模光纤的特点是直径小（核心一般为9-10微米），仅允许一束主模光线传播，因此在信号衰减和传输距离上具有显著优势，能够实现几十公里甚至上百公里的远距离数据传输，并且支持更高的数据传输速率。

单模单芯光纤模块常见于各种网络设备中，如光纤收发器、以太网交换机、路由器等，广泛应用于电信网络、数据中心互联、城域网以及长途骨干网的建设。

其标准接口类型包括LC、SC、FC等，常见的传输速率有1Gbps、10Gbps、40Gbps、100Gbps等。

单模光纤和多模光纤的区别

单模光纤和多模光纤的区别根据传输点模数的不同，光纤可分为单模光纤和多模光纤。

所谓"模"是指以一定角速度进入光纤的一束光。

单模光纤采用固体激光器做光源，多模光纤则采用发光二极管做光源。

多模光纤允许多束光在光纤中同时传播，从而形成模分散(因为每一个“模”光进入光纤的角度不同它们到达另一端点的时间也不同，这种特征称为模分散。

)，模分散技术限制了多模光纤的带宽和距离，因此，多模光纤的芯线粗，传输速度低、距离短，整体的传输性能差，但其成本比较低，一般用于建筑物内或地理位置相邻的环境下。

单模光纤只能允许一束光传播，所以单模光纤没有模分散特性，因而，单模光纤的纤芯相应较细，传输频带宽、容量大，传输距离长，但因其需要激光源，成本较高。

单模光纤单模光纤的纤芯较细，使光线能够直接发射到中心。

建议距离较长时采用。

另外，单模信号的距离损失比多模的小。

在头英尺的距离下，多模光纤可能将损失其led光信号强度的50%，而单模在同样距离下只损失其激光信号的6.25%。

单模的带宽潜力使其成为高速和长距离数据传输的唯一选择。

最近的测试表明，在一根单模光缆上可将40g以太网的64信道传输长达2，英里的距离。

多模光纤多模光纤中光信号通过多个通路传播;通常建议在距离不到英里时应用。

多模光纤从发射机至接收机的有效率距离大约就是5英里。

需用跟离还受到升空/发送装置的类型和质量影响; 光源越弱、接收机越灵敏，距离越远。

研究说明，多模光纤的频宽大约为mb/s。

在安全应用中，选择多模还是单模的最常见决定因素是距离。

如果只有几英里，首选多模，因为led发射/接收机比单模需要的激光便宜得多。

如果距离大于5英里，单模光纤最佳。

另外一个要考虑的问题是带宽;如果将来的应用可能包括传输大带宽数据信号，那么单模将是最佳选择。

单模光纤积极支持单纤通话，它的同时实现就是一端采用的波长播发，的波长交，而另一端恰好相反，一端采用的波长交，的波长播发。

单模光纤和多模光纤的区别

单模光纤和多模光纤的区别单模光纤是指在工作波长中，只能传输一个传播模式的光纤，通常简称为单模光纤（SMF：Single ModeFiber）。

目前，在有线电视和光通信中，是应用最广泛的光纤。

由于，光纤的纤芯很细（约10pm）而且折射率呈阶跃状分布，当归一化频率V参数＜2.4时，理论上，只能形成单模传输。

另外，SMF没有多模色散，不仅传输频带较多模光纤更宽，再加上SMF的材料色散和结构色散的相加抵消，其合成特性恰好形成零色散的特性，使传输频带更加拓宽。

SMF中，因掺杂物不同与制造方式的差别有许多类型。

凹陷型包层光纤（DePr-essed Clad Fiber），其包层形成两重结构，邻近纤芯的包层，较外倒包层的折射率还低。

另外，有匹配型包层光纤，其包层折射率呈均匀分布。

多模光纤将光纤按工作彼长以其传播可能的模式为多个模式的光纤称作多模光纤（MMF：MUlti ModeFiber）。

纤芯直径为50pm，由于传输模式可达几百个，与SMF相比传输带宽主要受模式色散支配。

在历史上曾用于有线电视和通信系统的短距离传输。

自从出现SMF光纤后，似乎形成历史产品。

但实际上，由于MMF较SMF的芯径大且与LED等光源结合容易，在众多LAN中更有优势。

所以，在短距离通信领域中MMF仍在重新受到重视。

MMF按折射率分布进行分类时，有：渐变（GI）型和阶跃（SI）型两种。

GI型的折射率以纤芯中心为最高，沿向包层徐徐降低。

从几何光学角度来看，在纤芯中前进的光束呈现以蛇行状传播。

由于，光的各个路径所需时间大致相同。

所以，传输容量较SI型大。

SI型MMF光纤的折射率分布，纤芯折射率的分布是相同的，但与包层的界面呈阶梯状。

由于SI型光波在光纤中的反射前进过程中，产生各个光路径的时差，致使射出光波失真，色激较大。

其结果是传输带宽变窄，目前SI型MMF应用较少。

单模光纤(Single Mode Fiber)：中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光。

单模光纤与多模光纤如何选用

单模光纤与多模光纤如何选用？光纤可以说是人类历史上一次超越时间与空间的奇迹。

光纤根据传播路径可分为单模光纤和多模光纤。

单模光纤：光沿着一条路径传播。

多模光纤：光在多条路径中传播。

单模光纤与多模光纤的区别1、外观单模光纤：单模光纤光纤跳线的护套一般为黄色；多模光纤：多模光纤一般为橙色或者水蓝色。

多模的纤芯一般比单模更粗。

2、传输距离单模光纤：传输距离不低于5km，一般用于远程通信；多模光纤：只能够达到2km左右，适用于短距离通信，如建筑物内或者校园里。

3、光源单模光纤：激光光源接近于单一模式，多用于单模光纤；多模光纤：LED光源较为分散，可以产生多种模式的光，所以多用于多模光纤。

4、带宽单模光纤：色散小，带宽高，能把光以很宽的频带传输很长距离；多模光纤：纤芯宽，可以在给定的工作波长上传输多种模式，但色散大，损耗大，会产生干扰、干涉等复杂问题，因此在带宽、容量上均不如单模光纤。

单模光纤比多模光纤的带宽更高。

5、使用成本单模光纤：采用固态激光二极管作为光源，远比多模光纤的光源设备昂贵，所以单模光纤的使用成本比多模光纤的成本高得多。

多模光纤：允许通过多个光模式，比单模更贵。

6、损耗电信工业联盟（TIA）和电子工业联盟（EIA）携手制定了EIA/TIA标准，该标准规定了光缆、连接器的性能和传输要求，如今在光纤行业中被广泛接受和使用。

EIA/TIA标准明确了最大衰减是光纤损耗测量时最重要的参数之一。

最大衰减是光缆的衰减系数，以dB/km为单位。

单模光纤和多模光纤常见问题1、单模、多模混合使用单模光纤和多模光纤一般情况下不可以混合使用。

单模光纤与多模光纤的传输模式不一样，如果将两根光纤混合或直接连接在一起，会造成链路损耗，产生线路抖动。

不过通过单多模转换跳线，可以将单模和多模链路连接起来。

2、单模光纤与多模光纤的选择需要根据实际传输距离和成本考虑。

若传输距离为300-400米，可采用多模光纤，若传输距离达数千米，以单模光纤为佳。

单模光纤和多模光纤的区别

单模光纤的英文标签为SF，多模光纤的英文标签为MF。

1，参考文献不同1.多模光纤：数值孔径为0.2±0.02，纤芯直径/外径为50μM / 125μNu，传输参数为带宽和损耗。

2.单模光纤：中央玻璃纤芯非常细（纤芯直径为9或10μm），只能传输一种模光纤。

2，特点不同1.多模光纤：它允许在一根光纤上传输不同模式的光。

由于多模光纤的纤芯直径较大，因此可以使用便宜的耦合器和连接器。

多模光纤的纤芯直径为50μm至100μm。

2.单模光纤：其互模色散非常小，适合于长距离通信，但也存在材料色散和波导色散，因此对光纤的光谱宽度和稳定性有更高的要求。

光源，即光谱宽度应窄且稳定性应良好。

3，用途不同1，多模光纤：多模光纤中传输的模数有数百种，各模的传输常数和组速率不同，使得光纤的带宽较窄，色散较大，损耗较大，因此仅适用于中短距离和小容量的光纤通信系统。

2.单模光纤：可以支持更长的传输距离。

在100Mbps以太网和1g千兆网络中，单模光纤可以支持超过5000m的传输距离。

区别：1.不同的光源单模光纤使用固态激光器作为光源。

以LED为光源的多模光纤。

2.费用不同单模光纤具有较宽的传输频率带宽和较长的传输距离，但由于需要激光源，因此成本较高。

多模光纤传输速度低，距离短，但成本相对较低。

3.传输方式的数量不同单模光纤的纤芯直径和色散非常小，并且仅允许一种模式传输。

多模光纤的纤芯直径和色散较大，可以传输数百种模式。

4.单模光缆的表面通常印有g652b或G652D或芯号+ B1。

X，例如24b1.1，表示有24芯B1.1光纤，即g.652b。

例如，48b1.3表示存在48芯b1.3光纤，即g.2d光纤。

多模光纤电缆通常具有相对较少的芯线。

通常，它们印有芯号+ A1B或A1A（请注意，A1A代表50/125多模光纤，A1B代表62.5 / 125多模光纤），或直接印有50/125或62.5 / 125和其他标记，例如如mm，om1，om2，OM3等。

单模光纤和多模光纤的区别

单模光纤和多模光纤的区别单模光纤单模光纤是只有一股（大多数应用中为两股）玻璃光纤的光纤，纤芯直径为8。

3μm~10μm，只有一种传输模式。

由于芯径相对较窄,单模光纤只能传输波长为1310nm或1550nm的光信号.单模光纤的带宽比多模光纤高，但是对光源的谱宽和稳定性有较高的要求,即谱宽要窄，稳定性要好.单模光纤主要用在多频数据传输应用中,例如,波分多路复用（WDM，Wave—Division-Multiplexing）系统中经过复用的光信号只需要用一根单模光纤就能实现数据传输。

单模光纤的传输速率比多模光纤要高，而且传输距离也比多模光纤要高出50倍不止，因此，其价格也高于多模光纤。

与多模光纤相比,单模光纤的芯径要小得多，小芯径和单模传输的特点使得在单模光纤中传输的光信号不会因为光脉冲重叠而失真.在所有光纤种类中，单模光纤的信号衰减率最低，传输速度最大.多模光纤多模光纤是另一种常见的光纤类型,纤芯直径为50μm～100μm，它可以在给定的工作波长上传输多种模式。

相对于双绞线，多模光纤能够支持较长的传输距离，在10mbps及100mbps的以太网中,多模光纤最长可支持2000米的传输距离。

常见多模光纤的芯径为50μm、62。

5μm和100μm。

由于多模光纤中传输的模式多达数百个，各个模式的传播常数和群速率不同，使光纤的带宽窄，色散大，损耗也大，只适于中短距离和小容量的光纤通信系统。

光纤的种类阶跃型：阶跃型光纤是一种多模光纤，其芯径达到了100μm。

阶跃型是指光纤的折射率的分布方式，纤芯和包层的折射率都是均匀分布，而它们之间有一个折射率差，纤芯折射率大于包层折射率,在纤芯和包层边界有一个台阶,所以称之为阶跃型光纤.在多模阶跃折射率光纤中，满足全反射,单入射角不同的光线的传输路径是不同的，结果使不同的光线所携带的能量到达终端的时间不同，从而产生了脉冲展宽，这就限制了光纤的传输容量。

这种光纤比较适合短距离传输应用。

单模光纤和多模光纤的区别和作用

单模光纤和多模光纤的区别和作⽤1、单模光纤和多模光纤的不同点：单模光纤和多模光纤主要从核⼼直径、光源、带宽、护套颜⾊、模态⾊散、价格六个⽅⾯来区分。

1）核⼼直径单模光纤：典型的单模光纤是8和10µm的纤芯直径，包层直径为125µm。

多模光纤：通常的多模光纤是50和62.5µm的纤芯直径，包层直径为125µm。

2）光源单模光纤：以激光器作为光源，价格相较LED光源更贵，激光光源产⽣的光可以精确的控制，具有⾼的功率。

多模光纤：以LED作为光源，产⽣的光较分散。

3）带宽单模光纤：表现出由多个空间模式引起的⼩于多模光纤的模态⾊散，具有更⾼的带宽。

多模光纤：具有更⼤的线芯尺⼨，⽀持多个传输模式，模态⾊散⼤于单模光纤，带宽低于单模光纤。

4）护套颜⾊单模光纤：采⽤黄⾊外护套。

多模光纤：采⽤橙⾊或⽔绿⾊外护套。

5）模态⾊散单模光纤：⽤于驱动单模光纤的激光器产⽣的是⼀个单⼀波长的光，所以，它的模态⾊散是⼩于多模光纤的。

多模光纤：由于使⽤LED光源，多模光纤⾊散，限制了其有效传输距离，具有更⾼的脉冲扩展速率，限制了其信息传输容量。

6）价格单模光纤：价格低于双模光纤，但单模光纤的设备⽐多模光纤的设备昂贵，成本⾼于双模光纤。

多模光纤：价格⾼于单模光纤，多模光纤的设备⽐单模光纤设备便宜，所以多模光纤的成本远⼩于单模光纤的成本。

2、单模光纤和多模光纤的作⽤单模光纤的作⽤：在光纤通信中，单模光纤（SMF）是⼀种在横向模式直接传输光信号的光纤。

单模光纤运⾏在100M/s或者1G/sde数据速率，传输距离可以达到⾄少五公⾥。

通常情况下，单模光纤⽤于远程信号传输。

多模光纤的作⽤：多模光纤（MMF）主要⽤于短距离的光纤通信，如在建筑物内或校园⾥。

传输速度是100M/s，传输距离达2km。

3、单模光纤和多模光纤的使⽤注意没有特殊说明的情况下，短波光模块使⽤的是橙⾊的多模光纤，长波模块使⽤的是黄⾊的单模光纤。

G652、G657光纤介绍

对于G.652B型光纤，必须支持10Gbit/s系统传输距离可达3000km以上， 40Gbit/s系统的传输距离为80km。
对于G.652C型光纤，基本属性与G.652A相同，但在1550nm的衰减系数更低，而且消除了1380nm附近的水吸收峰，即系统可以工作在1360~1530nm波段。
G.652D型光纤的属性与G.652B光纤基本相同，而衰减系数与G.652C光纤相同，即系统可以工作在1360~1530nm波段。
吸收衰减：由石英玻璃中的OH离子吸收和过渡金属离子吸收所造成的衰减。散射衰减：主要取决于瑞利散射和波导散射。瑞利散射属于固有散射,是由于
光纤材料中折射率不均匀造成的。波导散射是与光纤波导结构缺陷有关的散射。附加衰减：光纤成缆之后产生的衰减。
1.附加衰减：在实际使用的光缆线路中,光缆中的光纤不可避免地受到各种弯曲应力
10. 衰减不均匀性光纤衰减不均匀性：≤0.05dB
二、G.657光纤知识简介
在FTTH建设中，由于光缆被安放在拥挤的管道中或者经过多次弯曲后被固定在接线盒或插座等具有狭小空间的线路终端设备中，所以FTTH用的光缆应该是结构简单、敷设方便和价格便宜的光缆。因此，一些著名的制造厂商纷纷开展了抗弯曲单模光纤的研究。为了规范抗弯曲单模光纤产品的性能，ITU-T于2006年12月发布了ITU-TG.657“接入网用弯曲不敏感单模光纤和光缆特性”的标准建议，即G.657光纤标准。
作用。这些弯曲应力作用的结果是使光纤中的传导模变换为辐射模而导致光功率损失。这些弯曲应力作用的结果是使光纤中的传导模变换为辐射模而导致光功率损失。
光纤的弯曲损耗α与光纤的折射率分布结构参数(相对折射率△、纤芯半径a)有关,即 α=k(a/△)2

单模与多模光纤的区分及应用--稿件

光纤的区分及其应用随着科学技术的迅速发展，随着多媒体技术的出现和应用，随着宽带上网、数字电视的推广和普及，光导纤维—这种新型基础材料，现已在通信、电子和电力等领域已经得到广泛的扩展和应用。

一、光导纤维的区分光纤(Optical Fiber),光导纤维的简写，是一种利用光在玻璃或塑料制成的纤维中的全反射原理而达成的光传导工具。

在光纤通信理论中，按光在光纤中的传输模式可分为：单模光纤和多模光纤。

1.单模光纤单模光纤(Single Mode Fiber)：中心玻璃芯很细(芯径一般为9或10μm)，包层外直径125μm。

只能传一种模式的光，因此，可完全避免了模态色散，使得传输频带很宽，传输容量很大。

这种光纤适用于大容量、长距离的光纤通信。

它是未来光纤通信与光波技术发展的必然趋势。

常见的几种单模光纤：G.652单模光纤满足ITU-T.G.652要求的单模光纤，常称为非色散位移光纤，其零色散位于1．3um窗口低损耗区，工作波长为1310nm（损耗为0．36dB／km）。

我国已敷设的光纤光缆绝大多数是这类光纤。

随着光纤光缆工业和半导体激光技术的成功推进，光纤线路的工作波长可转移到更低损耗（0.22dB／km）的1550nm光纤窗口。

G.653单模光纤满足ITU-T.G.653要求的单模光纤，常称色散位移光纤（DSF ＝Dispersion Shifled Fiber），其零色散波长移位到损耗极低的1550nm处。

这种光纤在有些国家，特别在日本被推广使用，我国京九干线上也有所采纳。

美国AT&T早期发现DSF的严重不足，在1550nm附近低色散区存在有害的四波混频等光纤非线性效应，阻碍光纤放大器在1550nm窗口的应用。

但在日本，将色散补偿技术*用于G.653单模光纤线路，仍可解决问题。

G.655单模光纤满足ITU-T.G.655要求的单模光纤，常称非零色散位移光纤或NZDSF（＝NonZero Dispersion Shifted Fiber）。

光纤单模传输条件

光纤单模传输条件1.引言1.1 概述概述:光纤单模传输是一种基于光纤的通信技术，它通过采用单模光纤来传送光信号。

相比于多模光纤传输，光纤单模传输具有更高的传输质量和更大的传输距离，适用于需求更高的通信和数据传输领域。

本文将介绍光纤单模传输的定义、原理和必备的传输条件。

随着信息时代的到来，传输速度和质量对于现代通信变得至关重要。

传统的铜线传输面临着很多限制，例如信号损失、电磁干扰等。

而光纤单模传输技术能够有效克服这些问题，成为了现代通信领域的重要技术手段之一。

在光纤单模传输中，光信号以单一的模式在光纤中传输，这就意味着光信号的传输路径非常集中，减少了模式间的相互干扰，从而提高了传输的稳定性和可靠性。

相比之下，多模光纤传输则允许多个模式同时传输，导致了信号的扩散和衰减。

为了实现光纤单模传输，一些关键的条件需要被满足。

首先，光源必须是单色光源，即光信号的频率必须非常准确，并且频宽非常窄。

其次，光纤的直径和折射率必须匹配光源的输出波长。

这样可以使得光信号在光纤内部能够弯曲而不损失太多的信号强度。

此外，光纤和连接器的材料必须具备低损耗和高抗干扰的特性，以确保传输的高质量。

最后，传输的环境也需要达到一定的条件，特别是在长距离传输时，需要保持光纤的稳定性，避免外部因素对传输质量的影响。

光纤单模传输在很多领域都有着广泛的应用。

例如，它被广泛应用于光纤通信领域，用于实现高速、稳定和长距离的数据传输。

此外，光纤单模传输还被应用于科学研究、医疗设备、军事通信等领域。

它的高质量和可靠性使得它成为了现代化社会不可或缺的一部分。

综上所述，光纤单模传输是一种基于单模光纤的高质量通信技术。

本文将进一步介绍光纤单模传输的原理和条件要点，以及它的优势和应用。

通过学习和理解光纤单模传输，我们能够更好地应用这种技术，并推动通信领域的发展和创新。

1.2文章结构文章结构部分的内容如下：文章结构的主要目的是为读者提供一个清晰的内容导航，以便他们可以更好地理解和阅读文章。

光纤单模多模及接口类型介绍

包层外径为125µm的光纤称为62.5/125µm 光纤。
精品医学ppt
2
单模、多模以及设备接口、光模块类型、尾纤类型
2. 多模和单模的区别是什么？多模：
几乎所有的多模光纤尺寸均为50/125µm或62.5/125µm，并且带宽（光纤的信息传输量）通常为200MHz到2GHz。多模光端机通过多模光纤可进行长达5公里的传输。以发光二极管或激光器为光源。单模：
精品医学ppt
4
单模、多模以及设备接口、光模块类型、尾纤类型
光模块
1、何为GBIC？
GBIC是Giga Bitrate Interface Converter的缩写，是将千兆位电
信号转换为光信号的接口器件。GBIC设计上可以为热插拔使用。
GBIC是一种符合国际标准的可互换产品。采用 GBIC接口设计的千兆
RJ-11接口就是我们平时所说的电话线接口。RJ-11是用于西部电子公司（Western Electric）开发的接插件的通用名称。其外形定义为6针的连接器件。原名为WExW，这里的x表示“活性”，触点或者打线针。例如， WE6W 有全部 6个触点，编号1到6, WE4W精界品医面学只pp使t 用4针，最外面的两个触点(1和6) 不用17， WE2W 只使用中间两针（即电话线接口用）。
单模、多模以及设备接口、光模块类型、尾纤类型
制作整理:毛晋晋
精品医学ppt
1
单模、多模以及设备接口、光模块类型、尾纤类型
1. 光纤是如何工作的？
通讯用光纤由外覆塑料保护层的细如毛发的玻璃丝组成。玻璃丝实质上由两部分组成：核心直径为9到62.5µm，外覆直径为125µm的低折射率的玻璃材料。虽然按所用的材料及不同的尺寸而分还有一些其它种类的光纤，但这里提到的是最常见的那几种。光在光纤的芯层部分以“全内反射”方式进行传输，也就是指光线进入光纤的一端后，在芯层和包层界面之间来回反射，进而传输到光纤另一端。芯径为62.5µm，

光纤单模单纤和单模双纤

光纤单模单纤和单模双纤1.引言1.1 概述概述光纤是一种传输光信号的先进技术，它具有高带宽、低衰减、抗干扰等优势，被广泛应用于通信、数据传输、医疗、工业控制等领域。

在光纤通信中，光纤单模单纤和单模双纤是两种常见的光纤传输方式。

光纤单模单纤是指在光纤中只传输一条单一的光信号，而且光信号的传输路径也是单一的。

这种光纤具有很高的传输效率和稳定性，在长距离传输和高速通信方面表现出色。

它适用于需要高带宽和低衰减的应用场景，如光纤通信网络中的骨干线路、数据中心的互联等。

而单模双纤则是在一根光纤中传输两条不同的光信号，光信号的传输路径是分离的。

这种光纤的传输方式具有更高的灵活性和可扩展性，可以同时传输多种信号，如音频、视频等。

单模双纤适用于需要同时传输多种信号的应用场景，如广播电视、监控系统等。

本文将详细介绍光纤单模单纤和单模双纤的特点和应用场景，以便读者更好地了解和选择适合自己需求的光纤传输方式。

接下来的章节将分别介绍光纤单模单纤和单模双纤的特点和应用场景，并总结它们在不同领域的优势与应用。

通过阅读本文，读者将对光纤单模单纤和单模双纤有更深入的了解，从而为实际应用提供参考和指导。

文章结构部分的内容可以如下编写：1.2 文章结构本文将对光纤单模单纤和单模双纤进行详细介绍和比较。

文章由引言、正文和结论三个部分组成。

引言部分概述了整篇文章的内容和目的。

在概述中，将对光纤单模单纤和单模双纤的定义和基本特点进行简要介绍，以引起读者的兴趣。

正文部分将重点围绕光纤单模单纤和单模双纤展开讨论。

首先，对光纤单模单纤进行详细介绍，包括其特点和应用场景。

其中，特点部分将详细探讨光纤单模单纤的传输特性、带宽和抗干扰性等方面的优势。

应用场景部分将列举光纤单模单纤在通信、数据传输等领域的具体应用，以帮助读者更好地理解其实际应用价值。

接着，对单模双纤进行详细介绍，包括其特点和应用场景。

特点部分将重点介绍单模双纤与光纤单模单纤的区别和优势，例如其双向传输和灵活性等特点。

单模光纤和多模光纤

单模光纤和多模光纤(“模”是指以一定角速度进入光纤的一束光)。

单模采用激光二极管LD作为光源，而多模光纤采用发光二极管LED为光源。

多模光纤(Multi Mode Fiber)：中心玻璃芯较粗(50或62.5μm)，可传多种模式的光。

但其模间色散较大，这就限制了传输数字信号的频率，而且随距离的增加会更加严重。

多模光纤的芯线粗，传输速率低、距离短，整体的传输性能差，但成本低，一般用于建筑物内或地理位置相邻的环境中 ;单模光纤(Single Mode Fiber)：中心玻璃芯很细(芯径一般为9或10μm)，只能传一种模式的光。

其模间色散很小，适用于远程通讯，但还存在着材料色散和波导色散，这样单模光纤对光源的谱宽和稳定性有较高的要求，即谱宽要窄，稳定性要好。

单模光纤的纤芯相应较细，传输频带宽、容量大、传输距离长，但需激光源，成本较高，通常在建筑物之间或地域分散的环境中使用.多模传输距离比较近，成本低一些。

单模比较远，但成本高一些。

多模光纤和单模光纤的区别，主要在于光的传输方式不同，当然带宽容量也不一样。

单模传输距离50Km—100Km，而多模只有2—4Km。

SPIDER 1TX/1FX:入门级工业以太网卡轨交轨机，存储转发交换模式以太网(10 mbit/s)和快速以太网(100 mbit/s)根据检测原理，编码器可分为光学式、磁式、感应式和电容式。

根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种.增量型编码器:一般都是集电极开路输出,电压输出,或线性输出,输出的是A相,B相,Z相脉冲等,一般如果不用断电后仍要记录位置的场合都可以用增量型编码器,增量型编码器可以接入到高数计数功能的PLC,也可以接到常用的计数器。

绝对型编码器:输出的是二进制码或格雷码等,即使是断电后也能记录下当前的位置.绝对值编码器需要接入例如CQM1H-ABB21这个绝对值编码器接口板,普通PLC的高数计数器不能接绝对值编码器.或者如果动作频率不是很高的话,并且电压符合规格,那绝对值编码器也可以接入PLC的普通输入点,通过程序里面按照编码器输出码的规格进行编程设置,也可以使用。

单模、多模区别

单模、多模的区别：单模：一种光纤类型，光以单一路径通过这种光纤。

以激光器为光源。

单模光纤的纤芯较细，使光线能够直接发射到中心。

建议距离较长时采用。

另外，单模信号的距离损失比多模的小。

在安全应用中，选择多模还是单模的最常见决定因素是距离。

如果只有几英里，首选多模，因为LED发射/接收机比单模需要的激光便宜得多。

如果距离大于5英里，单模光纤最佳。

另外一个要考虑的问题是带宽；如果将来的应用可能包括传输大带宽数据信号，那么单模将是最佳选择。

单模光纤（Single Mode Fiber, SMF ）或称sm。

单模光纤又称G652光纤多模：一种光纤类型，光以多重路径通过这种光纤。

以发光二极管或激光器为光源。

多模光纤中光信号通过多个通路传播；通常建议在距离不到5英里时应用。

多模光纤从发射机到接收机的有效距离大约是5英里。

可用距离还受发射/接收装置的类型和质量影响；光源越强、接收机越灵敏，距离越远。

研究表明，多模光纤的带宽大约为4000Mb/s。

制造的单模光纤是为了消除脉冲展宽。

由于纤芯尺寸很小（7-9微米），因此消除了光线的跳跃。

在1310和155Onm波长使用聚焦激光源。

这些激光直接照射进微小的纤芯、并传播到接收机，没有明显的跳跃。

如果可以把多模比作猎枪，能够同时把许多弹丸装入枪筒，那么单模就是步枪，单一光线就像一颗子弹。

在通信中，多模通信指多种工作模式下的通信。

多模光纤：multi-mode fiber肉眼区分单模光纤和多模光纤：黄色的代表单模、橙色的代表多模或者通过光纤的外套标识，50/125, 62.5/125为多模，9/125（G652）为单模单模标识是SM，尾纤上有标识可以看看，单模黄色的比较多点1、由光缆外护套上标签区别，一般多模有MM 50/125 62.5/125 字样,单模有SM字样2、光纤磨制端头时区分，在放大镜下，多模呈同心园，单模中间有一黑点。

3、在熔接机熔接时，从屏上看多模纤中间没白条，单模中间有一白条，同时，熔接机对多模光缆不做熔接损耗计算。
