真空镀膜技术的现状及发展
2024年真空镀膜机电源市场发展现状
![2024年真空镀膜机电源市场发展现状](https://img.taocdn.com/s3/m/6d2f8fa7f9c75fbfc77da26925c52cc58bd6902c.png)
2024年真空镀膜机电源市场发展现状引言真空镀膜技术是一种将一层材料镀覆到另一种材料表面的技术,广泛应用于电子、光学、航天等领域中。
作为真空镀膜机的重要组成部分,电源的质量和性能对镀膜工艺的稳定性和成膜质量有着重要的影响。
本文将对真空镀膜机电源市场的发展现状进行分析和总结。
市场概览真空镀膜机电源市场是一个充满潜力的市场,随着电子、光学和航天等行业的迅猛发展,对优质电源的需求不断增加。
据市场研究公司的数据显示,2019年,全球真空镀膜机电源市场规模达到100亿美元,预计到2025年将达到150亿美元。
市场驱动因素1. 电子行业的快速发展电子行业的迅猛发展是真空镀膜机电源市场增长的主要驱动因素之一。
随着科技的进步和人们对电子产品需求的增加,电子行业对镀膜技术的要求也越来越高。
2. 光学领域的应用扩大真空镀膜技术在光学领域有广泛的应用,包括光学镜片、光学薄膜等。
随着光学产业的快速发展和对高质量光学材料的需求增加,真空镀膜机电源市场也得到了极大的推动。
3. 航天工业的进步航天工业对真空镀膜机电源的需求主要用于航天器的表面涂层和功能材料制备。
随着航天工业的不断进步和航天器制造水平的提高,对镀膜机电源市场的需求也在逐渐增加。
市场挑战与机遇1. 技术创新的挑战真空镀膜机电源市场面临着技术创新方面的挑战。
随着电子、光学等领域对镀膜技术要求的提高,对电源的性能和稳定性提出了更高的要求。
为了满足市场需求,企业需要不断进行技术创新,提高产品的竞争力。
2. 市场竞争的机遇真空镀膜机电源市场竞争激烈,但也带来了机遇。
市场竞争能够促使企业进行技术创新和产品优化,提高产品质量和性能,进而推动整个市场的发展。
3. 绿色环保的机遇随着全球对环境保护意识的提高,绿色环保的电源产品成为市场的趋势和机遇。
企业通过研发和推广低能耗、高效率的产品,可以更好地满足市场需求,提升企业形象。
市场前景展望真空镀膜机电源市场具有广阔的发展前景。
随着电子、光学和航天等行业的不断发展,对优质电源的需求会更加旺盛。
真空镀膜行业分析
![真空镀膜行业分析](https://img.taocdn.com/s3/m/4fb2a7dc534de518964bcf84b9d528ea81c72ff6.png)
真空镀膜行业分析真空镀膜行业是指利用真空镀膜技术对物体进行表面涂覆的一种行业。
该行业主要应用于光学、电子、汽车、建筑等领域,有着广泛的市场需求。
以下是对真空镀膜行业的分析:首先,真空镀膜行业具有较大的市场潜力。
随着科技的进步和工业的发展,真空镀膜技术有着越来越广泛的应用领域。
比如在光学领域,人们对镀膜材料的要求越来越高,需要更高的光学性能和更好的耐用性。
此外,在电子和汽车等行业,对材料的电磁屏蔽性能和耐腐蚀性能的要求也不断提高。
因此,真空镀膜行业有着良好的市场前景。
其次,真空镀膜技术具有一定的竞争优势。
真空镀膜技术可以有效地提高物体的表面硬度、耐磨性和耐腐蚀性,同时还可以增加物体的光学性能和装饰性能。
相比传统的涂覆方法,真空镀膜技术具有高效、环保和成本低等优点。
因此,真空镀膜技术在一些高端产品中已经得到了广泛应用。
再次,真空镀膜行业仍面临一些挑战。
首先,技术研发方面面临一定的难题。
真空镀膜技术的发展需要不断推动新材料的研发和推广应用,需要不断提高设备的性能和稳定性。
其次,行业竞争激烈,市场份额有限。
目前,真空镀膜行业的市场竞争很激烈,许多大型企业已经具备了一定的研发实力和生产能力,进入该行业的门槛也较高。
此外,真空镀膜行业的供应链也需要通过持续的技术创新和市场拓展来提升竞争力。
最后,真空镀膜行业在发展中面临一些机遇。
随着电子、汽车、光学等行业的快速发展,对材料的特殊性能需求不断增加,这为真空镀膜行业提供了更多的机会。
此外,随着消费者对产品质量和外观要求的提高,真空镀膜技术在产品表面处理中的应用也会更广泛。
同时,政府对环保产业的支持力度也在不断增加,这将给真空镀膜行业带来更多发展机遇。
综上所述,真空镀膜行业具有较大的市场潜力和竞争优势,但同时也面临着一些挑战。
随着科技的进步和市场需求的增加,真空镀膜行业有望迎来更好的发展机遇。
pvd真空渐变镀膜
![pvd真空渐变镀膜](https://img.taocdn.com/s3/m/69e554e9250c844769eae009581b6bd97f19bcea.png)
PVD真空渐变镀膜1. 简介PVD(Physical Vapor Deposition)真空渐变镀膜是一种常用的表面处理技术,通过在真空环境中将固体材料蒸发或溅射到基材表面,形成一层薄膜。
这种技术广泛应用于各个领域,如光学、电子、医疗器械等。
本文将详细介绍PVD真空渐变镀膜的工艺、应用以及未来发展趋势。
2. 工艺流程PVD真空渐变镀膜的工艺流程包括以下几个主要步骤:2.1 清洗与预处理在进行镀膜之前,需要对基材进行清洗和预处理。
清洗可以去除表面的污染物和氧化层,提高镀膜的附着力。
预处理包括去除气体和水分,保证后续步骤在真空环境中进行。
2.2 蒸发或溅射源选择根据需要制备的薄膜材料,选择相应的蒸发或溅射源。
常见的源材料有金属、合金、氧化物等。
蒸发源通过加热使材料蒸发,溅射源则通过离子轰击使材料溅射到基材表面。
2.3 真空系统建立将基材和蒸发源或溅射源放置在真空室中,建立所需的真空环境。
通常使用机械泵和分子泵组成的真空系统,将压力降至10-6至10-8 mbar的范围。
2.4 蒸发或溅射过程开始加热或离子轰击蒸发源,使材料蒸发或溅射到基材表面。
通过控制温度、功率、气压等参数,可以调节镀层的厚度和性质。
2.5 混合气体控制在一些特殊的镀膜工艺中,需要添加混合气体来改变镀层的成分和性质。
混合气体可以通过质量流量控制器精确地加入到真空室中。
2.6 膜层监测与控制在镀膜过程中,需要对膜层进行实时监测和控制。
常用的方法包括光学薄膜监测仪、椭偏仪等。
通过反馈控制系统,可以实现对膜层厚度和光学性能的精确控制。
2.7 冷却与退火镀膜完成后,需要进行冷却和退火处理,以提高薄膜的致密性和结晶度。
冷却过程中要避免快速温度变化,以防止薄膜出现应力和裂纹。
3. 应用领域PVD真空渐变镀膜技术在各个领域都有广泛的应用,下面列举几个常见的应用领域:3.1 光学镀膜PVD真空渐变镀膜在光学领域中应用广泛。
通过控制材料的组分和厚度,可以实现对光的透射、反射和吸收特性的调控。
真空溅射镀膜技术
![真空溅射镀膜技术](https://img.taocdn.com/s3/m/15f7920032687e21af45b307e87101f69f31fb51.png)
溅射材料:通常采用金属、陶瓷、半导体等材料
溅射过程:高能粒子轰击固体表面,使固体表面的原子或分子获得足够的能量脱离表面,形成溅射现象
溅射镀膜的原理
原理:利用高能粒子轰击靶材,使其表面的原子或分子脱离靶材并沉积在基材上
溅射源:通常是金属或非金属材料,如铝、钛、铬等
脉冲溅射镀膜
原理:利用高压脉冲电源,使靶材表面产生脉冲电场,使靶材表面的原子或分子脱离靶材表面,沉积到基材上形成薄膜。
特点:沉积速率快,膜层致密,膜层厚度均匀,适用于大面积镀膜。
应用:广泛应用于太阳能电池、显示器、半导体等领域。
优点:可以提高膜层的附着力和耐腐蚀性,降低生产成本。
真空溅射镀膜技术的特点
半导体领域
半导体芯片制造:溅射镀膜技术用于制造半导体芯片,如集成电路、存储器等。
半导体封装:溅射镀膜技术用于半导体封装,如引线框架、导线架等。
半导体器件制造:溅射镀膜技术用于制造半导体器件,如晶体管、二极管等。
半导体材料研究:溅射镀膜技术用于研究半导体材料,如硅、锗、砷化镓等。
金属化领域
半导体制造:用于制造集成电路、传感器等电子设备
设备故障处理:遇到设备故障时,及时联系专业人员进行维修
设备维护周期:定期进行设备维护,确保设备正常运行
设备运行中的监控:注意观察设备运行状态,及时调整参数
设备停机后的清理:清理设备内部残留的镀膜材料和杂质
设备启动前的检查:确保电源、气源、水源等正常
设备启动顺序:按照说明书上的要求进行
真空溅射镀膜设备的常见问题及解决方案
原理:利用射频能量使靶材表面原子或分子获得足够的能量,从而被溅射出来
特点:沉积速率快,膜层致密,纯度高
真空技术在先进制造领域的应用
![真空技术在先进制造领域的应用](https://img.taocdn.com/s3/m/806dc53717fc700abb68a98271fe910ef12daedc.png)
真空技术在先进制造领域的应用随着科技不断发展,真空技术在先进制造领域中的应用越来越广泛。
真空技术是指在一定的减压条件下,使气体分子在空间中自由运动,空气压力低于大气压的技术。
真空技术的应用范围非常广泛,例如电子、半导体、仪器仪表、涂装、化工等领域。
在本文中,我们将着重探讨真空技术在先进制造领域中的应用。
一、真空镀膜技术在先进制造领域的应用真空镀膜技术是一种能够在材料表面形成厚度很薄的膜层的技术,利用真空技术制造出来的膜层具有优异的光学、电学、机械性能等特点。
因此,真空镀膜技术广泛应用于先进制造领域,例如智能手机、笔记本电脑、汽车、家电等产品的制造中。
在智能手机屏幕的制造中,真空镀膜技术可以制造出具有高透明度和高硬度的涂层,使得手机屏幕具有更高的品质。
在汽车制造中,利用真空镀膜技术可以提高车灯的透明性和亮度,从而提高行驶安全性。
二、真空陶瓷成型技术在先进制造领域的应用真空陶瓷成型技术是一种利用真空特性来加工陶瓷材料的技术。
它可以制造出具有高精度、高复杂度和高耐磨性的陶瓷器件。
在先进制造领域中,真空陶瓷成型技术被广泛应用于航空、航天、医疗等领域中。
例如,利用这种技术可以制造出高精度的氧化铝轴承,在航空领域中应用广泛。
此外,真空陶瓷成型技术还可以制造出高强度、高硬度的医疗器械,在医疗领域发挥着重要作用。
三、真空减压制备技术在先进制造领域的应用真空减压制备技术是利用真空特性将液态材料中的气体去除,使其固化成为实体的技术。
这种技术可以制造出具有优异性能和高精度的产品,在先进制造领域中得到广泛应用。
例如,利用真空减压制备技术可以制造出高精度的复合材料,在航空、航天等领域中应用广泛。
此外,在电子制造中,利用该技术可以制造出高精度的半导体材料和微机电系统。
四、真空热处理技术在先进制造领域的应用真空热处理技术是指在真空条件下进行材料加热和制备的技术。
真空热处理技术具有高温、低浸渍和高精度的特点,能够制造出具有高品质和高稳定性的材料。
真空镀膜技术
![真空镀膜技术](https://img.taocdn.com/s3/m/d1c8104700f69e3143323968011ca300a7c3f657.png)
真空镀膜技术真空镀膜技术是一种先进的表面处理技术,它可以在各种材料表面上形成一层薄膜,从而改变其物理、化学和光学性质。
这种技术已经广泛应用于电子、光学、航空航天、汽车、医疗和建筑等领域,成为现代工业中不可或缺的一部分。
真空镀膜技术的原理是利用真空环境下的物理和化学反应,将金属、合金、陶瓷、聚合物等材料蒸发或溅射到基材表面上,形成一层薄膜。
这种薄膜可以具有不同的功能,如增强材料的硬度、耐磨性、耐腐蚀性、导电性、光学透明性等。
真空镀膜技术可以通过控制薄膜的厚度、成分和结构来实现不同的功能。
真空镀膜技术的应用非常广泛。
在电子领域,它可以用于制造集成电路、显示器、太阳能电池等。
在光学领域,它可以用于制造反射镜、透镜、滤光片等。
在航空航天领域,它可以用于制造发动机叶片、航空仪表等。
在汽车领域,它可以用于制造车灯、镜面等。
在医疗领域,它可以用于制造人工关节、牙科修复材料等。
在建筑领域,它可以用于制造玻璃幕墙、防紫外线涂料等。
真空镀膜技术的优点是显而易见的。
首先,它可以在不改变基材性质的情况下,改变其表面性质,从而实现不同的功能。
其次,它可以制造出高质量、高精度的薄膜,具有良好的光学、电学和机械性能。
再次,它可以在大面积、复杂形状的基材上进行镀膜,具有很高的生产效率。
最后,它可以使用多种材料进行镀膜,具有很高的灵活性和适应性。
当然,真空镀膜技术也存在一些挑战和限制。
首先,它需要高昂的设备和技术投入,成本较高。
其次,它对基材表面的处理要求较高,需要进行清洗、抛光等处理,否则会影响薄膜的质量。
再次,它对环境的要求较高,需要在无尘、无湿、无氧的环境下进行。
最后,它的应用范围受到材料的限制,某些材料不适合进行真空镀膜。
总的来说,真空镀膜技术是一种非常重要的表面处理技术,具有广泛的应用前景。
随着科技的不断进步和应用领域的不断扩展,真空镀膜技术将会得到更加广泛的应用和发展。
PVD(真空)镀膜
![PVD(真空)镀膜](https://img.taocdn.com/s3/m/b03f7e2e82c4bb4cf7ec4afe04a1b0717fd5b3fe.png)
PVD(真空)镀膜PVD是英文Physical Vapor Deposition(物理气相沉积)的缩写,是指在真空条件下,采用低电压、大电流的电弧放电技术,利用气体放电使靶材蒸发并使被蒸发物质与气体都发生电离,利用电场的加速作用,使被蒸发物质及其反应产物沉积在工件上。
PVD技术的发展PVD技术出现于二十世纪七十年代末,制备的薄膜具有高硬度、低摩擦系数、很好的耐磨性和化学稳定性等优点。
最初在高速钢刀具领域的成功应用引起了世界各国制造业的高度重视,人们在开发高性能、高可靠性涂层设备的同时,也在硬质合金、陶瓷类刀具中进行了更加深入的涂层应用研究。
与 CVD工艺相比,PVD工艺处理温度低,在600℃以下时对刀具材料的抗弯强度无影响;薄膜内部应力状态为压应力,更适于对硬质合金精密复杂刀具的涂层;PVD工艺对环境无不利影响,符合现代绿色制造的发展方向。
目前PVD涂层技术已普遍应用于硬质合金立铣刀、钻头、阶梯钻、油孔钻、铰刀、丝锥、可转位铣刀片、异形刀具、焊接刀具等的涂层处理。
睡前喝一物,绝经还能回潮,女人圈内传...广告PVD技术不仅提高了薄膜与刀具基体材料的结合强度,涂层成分也由第一代的TiN发展为TiC、TiCN、ZrN、CrN、MoS2、TiAlN、TiAlCN、TiN-AlN、CNx、DLC和ta-C等多元复合涂层。
展开剩余68%真空手套箱金属件PVD装饰膜镀制工艺,主要为在装饰产品设计。
例如大型板材管材、家具装饰品上镀保护膜,真空手套箱设备手套箱后的产品能够展现出雍容华贵、光彩夺目等各种各样的美丽效果,并且膜层耐磨损不褪色。
1.装饰件材料(底材)(1)金属。
不锈钢、钢基合金、锌基合金等。
(2)玻璃、陶瓷。
(3)塑料。
ABS、PVC、PC、SHEET、尼龙、水晶等。
(4)柔性材料。
涤纶膜、PC、纸张、布、泡沫塑料、钢带等。
2.装饰膜种类(1)金属基材装饰膜层:TiN、ZrN、TiC、CrNx、TiCN、CrCN、Ti02、Al等。
真空镀膜技术的现状及发展
![真空镀膜技术的现状及发展](https://img.taocdn.com/s3/m/daea9ca36aec0975f46527d3240c844769eaa08e.png)
真空镀膜技术的现状及发展薄膜是一种物质形态,它所使用的膜材料非常广泛,可以是单质元素或者化合物,也可以是无机材料或者有机材料。
薄膜与块状物质一样,可以是单晶态的,多晶态的或者非晶态的。
近年来功能材料薄膜和复合薄膜也有很大发展。
镀膜技术及薄膜产品在工业上的应用非常广泛,特别是在电子材料与元器件工业领域中占有及其重要的地位。
镀膜方法可以分为气相生成法,氧化法,离子注入法,扩散法,电镀法,涂布法,液相生长法等。
气相生成法又可分为物理气相沉积法,化学气相沉积法和放电聚合法等。
真空蒸发,溅射镀膜和离子镀等通常称为物理气相沉积法,是基本的薄膜制备技术。
它们都要求淀积薄膜的空间要有一定的真空度。
所以,真空技术是薄膜制作技术的基础,获得并保持所需的真空环境,是镀膜的必要条件。
真空系统的种类繁多。
在实际工作中,必须根据自己的工作重点进行选择。
典型的真空系统包括:获得真空的设备 (真空泵) ,待抽空的容器 (真空室) ,测量真空的器具(真空计) 以及必要的管道,阀门和其它附属设备。
1 真空蒸发镀膜法真空蒸发镀膜法是在真空室中,加热蒸发容器中待形成薄膜的原材料,使其原子或者份子从表面气化逸出,形成蒸汽流,入射到固体 (称为衬底或者基片) 表面,凝结形成固态薄膜的方法。
真空蒸发镀膜又可以分为下列几种:1 .1 电阻蒸发源蒸镀法采用钽,钼,钨等高熔点金属,做成适当形状的蒸发源,其上装入待蒸发材料,让气流通过,对蒸发材料进行直接加热蒸发,或者把待蒸发材料放入氧化铝,氧化铍等坩锅中进行间接加热蒸发,这就是电阻加热蒸发法。
利用电阻加热器加热蒸发的镀膜机结构简单,造价便宜,使用可靠,可用于熔点不太高的材料的蒸发镀膜,特别合用于对镀膜质量要求不太高的大批量的生产中,迄今为止,在镀铝制镜的生产中仍然大量使用着电阻加热蒸发的工艺。
电阻加热方式的缺点是:加热所能达到的最高温度有限,加热器的寿命液较短。
近年来,为了提高加热器的寿命,国内外已采用寿命较长的氮化硼合成的导电陶瓷材料作为加热器。
真空镀膜(PVD 技术)
![真空镀膜(PVD 技术)](https://img.taocdn.com/s3/m/dca0970186c24028915f804d2b160b4e767f8130.png)
真空镀膜(PVD 技术)1. 真空涂层技术的发展真空涂层技术起步时间不长,国际上在上世纪六十年代才出现将CVD(化学气相沉积)技术应用于硬质合金刀具上。
由于该技术需在高温下进行(工艺温度高于1000ºC),涂层种类单一,局限性很大,起初并未得到推广。
到了上世纪七十年代末,开始出现PVD(物理气相沉积)技术,之后在短短的二、三十年间PVD 涂层技术得到迅猛发展,究其原因:(1)其在真空密封的腔体内成膜,几乎无任何环境污染问题,有利于环保;(2)其能得到光亮、华贵的表面,在颜色上,成熟的有七彩色、银色、透明色、金黄色、黑色、以及由金黄色到黑色之间的任何一种颜色,能够满足装饰性的各种需要;(3)可以轻松得到其他方法难以获得的高硬度、高耐磨性的陶瓷涂层、复合涂层,应用在工装、模具上面,可以使寿命成倍提高,较好地实现了低成本、高收益的效果;(4)此外,PVD 涂层技术具有低温、高能两个特点,几乎可以在任何基材上成膜,因此,应用范围十分广阔,其发展神速也就不足为奇。
真空涂层技术发展到了今天还出现了PCVD(物理化学气相沉积)、MT-CVD (中温化学气相沉积)等新技术,各种涂层设备、各种涂层工艺层出不穷。
目前较为成熟的PVD 方法主要有多弧镀与磁控溅射镀两种方式。
多弧镀设备结构简单,容易操作。
多弧镀的不足之处是,在用传统的DC 电源做低温涂层条件下,当涂层厚度达到0.3 um 时,沉积率与反射率接近,成膜变得非常困难。
而且,薄膜表面开始变朦。
多弧镀另一个不足之处是,由于金属是熔后蒸发,因此沉积颗粒较大,致密度低,耐磨性比磁控溅射法成膜差。
可见,多弧镀膜与磁控溅射法镀膜各有优劣,为了尽可能地发挥它们各自的优越性,实现互补,将多弧技术与磁控技术合而为一的涂层机应运而生。
在工艺上出现了多弧镀打底,然后利用磁控溅射法增厚涂层,最后再利用多弧镀达到最终稳定的表面涂层颜色的新方法。
2. 技术原理PVD (Physical Vapor Deposition) 即物理气相沉积,分为:真空蒸发镀膜、真空溅射镀膜和真空离子镀膜。
2023年真空镀膜机行业市场分析现状
![2023年真空镀膜机行业市场分析现状](https://img.taocdn.com/s3/m/e3db19235e0e7cd184254b35eefdc8d376ee14af.png)
2023年真空镀膜机行业市场分析现状真空镀膜技术是一种重要的表面处理技术,可以使金属膜、合金膜、氧化物膜、金属陶瓷膜等不同类型的薄膜在基材表面形成致密、均匀、具有优异机械、光学、电学性能的功能性膜层,适用于广泛的工业领域,如光学、电子、航空航天、军工、建材、汽车等领域。
随着科技的发展和产品的升级,真空镀膜设备也开始向智能、高效、自动化方向转化,并加强对环保和节能的要求。
市场现状随着全球先进制造业的崛起,真空镀膜机在国内市场的需求量稳步增长,而且呈现出多元化的品种和规格。
国内主要的真空镀膜机制造商有大连电真空、北方微电子、葡萄王、上海汍实、齐峰科技、中南镀膜等。
其中,大连电真空是中国真空镀膜机市场的龙头企业,占据了市场份额的主导地位。
此外,海克斯康、德国GMF等国外知名企业在中国市场也占有一定的市场份额。
国内外市场对于真空镀膜机需求主要来自于以下几个领域:1. 光学及光电子行业:如镜片、滤光玻璃、眼镜片、太阳能电池等;2. 电子行业:如芯片、显示器、液晶屏、LED等;3. 化工行业:如涂料、油漆、化妆品等;4. 建筑行业:如金属门、窗等。
市场趋势1. 智能化、自动化建设趋势明显:在真空镀膜行业,许多传统的机器设备往往人工操作,劳动强度大,工作效率低。
随着生产技术的日益发展,越来越多的设备可以实现智能化、自动化、无人巡检等功能,提高了生产效率和生产质量,降低了设备使用成本。
2. 多元化的需求推动产业快速发展:真空镀膜行业的需求种类越来越多,针对不同产品需求,需要量身定制不同类型的真空镀膜机,因此大量的多样化、专业化设备应运而生。
3. 环保、节能成为基本要求:从环保的角度就需要进行大量的技术改造,采用新型材料和技术替代传统材料和技术,以实现生产过程中的减排、减废、节能等目标。
在此背景下,真空镀膜机也需要与时俱进,采用更加环保、节能的材料、技术和方式。
结论综上所述,真空镀膜机市场呈现出多元化和专业化的趋势,并推动了自动化和智能化建设。
真空镀膜机详细镀膜方法
![真空镀膜机详细镀膜方法](https://img.taocdn.com/s3/m/d9f7ab78e418964bcf84b9d528ea81c758f52e1a.png)
真空镀膜机详细镀膜方法真空镀膜技术是一种应用广泛的表面加工技术,可以为各种材料表面提供不同颜色、不同功能的涂层。
如何进行真空镀膜,是一个需要掌握的基本技术。
本文将详细介绍真空镀膜的方法及其优缺点。
一、真空镀膜的基本原理真空镀膜技术是一种在真空环境下对材料表面进行涂层加工的技术。
通过真空系统将膜材料蒸发,沉积在基材表面,形成涂层。
在镀膜过程中需要注意的是:不同材料的膜材料,在蒸发、沉积的过程中有不同的温度和气压要求;基材表面也需要钝化处理,以保证表面涂层的附着性。
二、真空镀膜的优缺点优点:(1)沉积速度快,可制备厚度、均匀度好的涂层。
(2)具有高质量、高透明度、高硬度、高耐磨性及耐高温等特点。
(3)涂层成分稳定,能耐受环境变化,具有长时间稳定性。
缺点:(1)设备及材料投入成本高,要求专业技术人员操作。
(2)镀膜工艺步骤复杂,环境控制要求高。
(3)镀膜过程中会有一定的污染,对真空系统要求高。
三、真空镀膜的具体过程真空镀膜的过程通常包括五个步骤:1. 清洗和钝化处理在进行真空镀膜之前,需要对基材表面进行钝化处理,以提高涂层附着性。
清洗方法需要根据基材的情况和涂层的要求来确定。
通常会采取化学清洗、氧化清洗和机械打磨等方法,以使表面清洁、光滑。
2. 蒸发材料的制备膜材料的蒸发过程需要保证蒸发速度、蒸发量及蒸发均匀度。
膜材料通常选用纯度高、化学稳定的材料,如金属或半导体材料。
制备膜材料的方法也因材料而异,如金属材料可采用电功率热源加热蒸发、电子束蒸发、离子束蒸发等方法,而半导体材料可采用溅射等方法。
3. 准备真空环境真空镀膜需要在高真空环境下进行。
可以使用單純管和机械泵联合的方式轻松地在低真空状态下达到高真空状态。
具体环境控制要求根据不同的蒸发材料有所不同。
4. 蒸发沉积蒸发沉积是最核心的步骤,也是关键的涂层制备过程。
在蒸发材料制备完成后,通过真空系统控制蒸发材料温度和气压,将蒸发材料蒸发并沉积在基材表面。
镀膜市场的行业报告
![镀膜市场的行业报告](https://img.taocdn.com/s3/m/a81cbc0abf1e650e52ea551810a6f524ccbfcb38.png)
镀膜市场的行业报告一、市场概况。
随着科技的不断发展和人们生活水平的提高,镀膜市场逐渐成为了一个备受关注的行业。
镀膜是一种涂层技术,通过在材料表面形成一层薄膜来提高材料的性能和功能。
目前,镀膜市场主要应用于建筑材料、汽车、电子产品、光学器件等领域,市场规模巨大,发展潜力巨大。
二、市场分析。
1. 市场规模。
据统计,全球镀膜市场规模已经超过1000亿美元,并且仍在不断增长。
其中,亚太地区是全球镀膜市场的最大消费地区,占据了全球市场份额的40%以上。
而在未来几年,全球镀膜市场预计将保持每年约5%的增长率。
2. 市场需求。
随着人们对产品质量和功能要求的不断提高,镀膜技术的应用需求也在不断增加。
比如,在建筑材料领域,镀膜可以提高材料的耐候性、耐腐蚀性和美观性;在汽车领域,镀膜可以提高汽车的耐磨性和防腐蚀性;在电子产品领域,镀膜可以提高产品的导电性和光学性能。
因此,市场对镀膜技术的需求将会持续增加。
3. 市场竞争。
目前,全球镀膜市场竞争激烈,主要竞争者包括PPG工业、阿科玛、阿科利特、多佛、贝克尔等。
这些公司在技术研发、产品创新、市场拓展等方面都具有一定的竞争优势。
此外,一些新兴的镀膜技术公司也在不断涌现,通过技术创新和产品差异化来抢占市场份额。
三、市场趋势。
1. 技术创新。
随着科技的不断进步,镀膜技术也在不断创新。
比如,纳米镀膜技术、光学薄膜技术、功能性薄膜技术等新技术的应用将会成为未来镀膜市场的发展趋势。
这些新技术将会为产品的性能和功能带来全新的提升,满足消费者不断增长的需求。
2. 环保趋势。
随着环保意识的不断增强,市场对环保型镀膜技术的需求也在不断增加。
目前,一些公司已经开始研发和推广水性镀膜技术、无溶剂镀膜技术等环保型产品,以满足市场的需求。
未来,环保型镀膜技术将成为市场的主流趋势。
3. 区域发展。
随着全球经济的不断发展,一些新兴市场的镀膜需求也在不断增加。
比如,中国、印度、巴西等新兴市场的建筑、汽车、电子产品等行业的发展将会带动镀膜市场的增长。
2024年真空镀膜机市场前景分析
![2024年真空镀膜机市场前景分析](https://img.taocdn.com/s3/m/ae83f2614a73f242336c1eb91a37f111f0850d19.png)
真空镀膜机市场前景分析1. 市场概况真空镀膜机是一种用于给物体表面镀上金属薄膜的设备,广泛应用于电子、光学、太阳能等行业。
目前,全球真空镀膜机市场规模不断扩大,市场竞争也日益激烈。
2. 市场驱动因素2.1 技术进步随着科学技术不断发展,真空镀膜技术也不断创新,提高了生产效率、降低了生产成本。
这种技术进步推动了真空镀膜机市场的发展。
2.2 应用扩展随着新兴行业的发展,对真空镀膜机的需求也越来越大。
例如,光学行业对高质量的光学镀膜有着迫切需求,太阳能行业需要高效的太阳能电池镀膜。
这些新兴应用领域的兴起为真空镀膜机市场带来了新的机遇。
2.3 生产效益真空镀膜机的使用可以提高产品的质量和附加值,从而带来更高的产值和利润。
这一优势吸引了越来越多的企业使用真空镀膜机,推动了市场的增长。
2.4 环境保护相比传统的表面处理方法,真空镀膜技术使用的材料更少、废水和废气排放更少,对环境的污染更小。
这一优势符合现代社会对环保的要求,也为真空镀膜机市场提供了机会。
3. 市场挑战3.1 市场竞争随着市场规模的扩大,真空镀膜机市场的竞争也日益激烈。
国内外企业纷纷涌入市场,增加了竞争压力。
在市场竞争激烈的情况下,企业如何提高产品竞争力、降低成本,是一个亟待解决的问题。
3.2 技术壁垒真空镀膜技术具有较高的技术门槛,需要掌握复杂的物理和化学知识。
这造成了真空镀膜机市场上技术人才稀缺的问题,也给企业招聘和培养人才带来了困难。
3.3 市场需求变化市场需求是真空镀膜机市场发展的重要驱动力,但市场需求的变化往往是不可预测的。
因此,企业需要密切关注市场动态,灵活调整产品结构和市场策略,以应对市场需求的变化。
4. 市场前景尽管真空镀膜机市场面临一些挑战,但整体来看,市场前景仍然乐观。
首先,随着新兴产业的崛起,对真空镀膜机的需求将会持续增长。
光学、电子、太阳能等行业的快速发展将为真空镀膜机市场带来新的增长机遇。
其次,真空镀膜技术的不断进步和创新将进一步提高产品的质量和生产效率,降低生产成本,从而推动市场的发展。
2024年真空镀膜设备市场分析现状
![2024年真空镀膜设备市场分析现状](https://img.taocdn.com/s3/m/731e3b2a0a1c59eef8c75fbfc77da26925c5962c.png)
真空镀膜设备市场分析现状1. 简介真空镀膜设备是一种专门用于在材料表面形成薄膜的设备,广泛应用于各个行业,如电子、光学、汽车、航空航天等。
它通过将材料放置在真空室中,利用蒸发、溅射等工艺在材料表面形成一层薄膜。
本文将对真空镀膜设备市场的现状进行分析。
2. 市场规模根据数据统计,真空镀膜设备市场在过去几年中呈现稳定的增长趋势。
随着科技的发展和应用领域的扩大,对薄膜技术的需求也越来越高,推动了真空镀膜设备市场的发展。
预计在未来几年内,市场规模将进一步扩大。
3. 市场驱动因素3.1 科技进步科技进步是推动真空镀膜设备市场发展的主要驱动因素之一。
随着科技的不断发展,各个行业对薄膜技术的需求不断增加。
例如,电子行业对高性能薄膜的需求越来越大,对真空镀膜设备的需求也相应增加。
3.2 应用拓展真空镀膜设备在电子、光学、汽车、航空航天等众多行业中都有广泛的应用。
近年来,随着新兴行业的兴起,如新能源、智能手机等,对真空镀膜设备的需求也在快速增长。
这些行业的发展将为真空镀膜设备市场带来更多的机遇。
3.3 环保要求真空镀膜设备相比传统的涂覆技术更加环保。
在涂覆过程中,不需要使用有害溶剂,减少了对环境的污染。
环保要求的提高,也是推动真空镀膜设备市场增长的因素之一。
4. 市场竞争格局真空镀膜设备市场竞争激烈,市场上存在着众多的企业。
主要的竞争者包括国内外的设备制造商以及相关配套服务提供商。
这些企业通过不断提升技术研发能力、提供优质的售后服务等方式来争夺市场份额。
5. 市场趋势5.1 自动化升级随着科技的不断进步,真空镀膜设备正朝着自动化方向发展。
自动化设备不仅能提高生产效率,还可以减少人工操作错误,提升产品质量。
因此,市场上对自动化真空镀膜设备的需求也在不断增长。
5.2 多功能设备为了满足不同行业的需求,真空镀膜设备正向多功能化发展。
多功能设备能够在一个设备中实现多种镀膜工艺,提高设备的利用率。
多功能设备的需求也将推动市场的发展。
2023年UV真空电镀涂料行业市场分析现状
![2023年UV真空电镀涂料行业市场分析现状](https://img.taocdn.com/s3/m/63a08a5da66e58fafab069dc5022aaea998f41ca.png)
2023年UV真空电镀涂料行业市场分析现状UV真空电镀涂料是一种用于给产品表面增加镀膜保护的涂料,具有高光泽度、耐磨损、耐化学腐蚀等特点。
随着消费者对产品质量和外观要求的提高,UV真空电镀涂料行业市场也在不断发展壮大。
UV真空电镀涂料行业市场分析现状主要包括以下几个方面:1. 市场规模扩大:随着各行业对高品质产品需求的增加,UV真空电镀涂料的市场规模也在不断扩大。
特别是在电子、汽车、家居等领域,对产品外观的要求越来越高,对涂料的需求量也在增加。
2. 技术创新推动产业升级:UV真空电镀涂料行业在技术方面不断创新,推动产业升级。
目前,一些企业已经能够生产出具有高光泽度和耐磨损性能的UV真空电镀涂料,满足了市场对产品外观的要求。
3. 市场竞争激烈:随着市场规模的扩大,UV真空电镀涂料行业的竞争也越来越激烈。
在市场竞争中,产品质量的优劣成为企业竞争的关键因素,同时价格也是影响市场竞争力的重要因素。
4. 环保要求增加:随着环保意识的提高,市场对环保涂料的需求也在增加。
UV真空电镀涂料作为一种环保产品,在市场上具有较大的竞争优势。
5. 市场前景广阔:随着科技和经济的发展,人们对产品外观的要求越来越高,对UV真空电镀涂料市场需求也在不断增长。
特别是在电子、汽车、家居等领域,未来UV真空电镀涂料行业市场前景广阔。
总体来说,UV真空电镀涂料行业市场正处于发展的黄金阶段,市场规模不断扩大,技术不断创新,市场竞争激烈,但前景广阔。
企业应在技术创新和产品质量上下功夫,在市场竞争中保持竞争优势,以满足市场需求。
同时,注重环保要求,以赢得更多的市场份额。
PVD真空镀膜在医疗设备上的应用
![PVD真空镀膜在医疗设备上的应用](https://img.taocdn.com/s3/m/5968ddc6aff8941ea76e58fafab069dc502247fc.png)
PVD真空镀膜在医疗设备上的应用真空镀膜技术是一种先进的表面处理技术,其应用非常广泛。
在医疗设备领域,PVD真空镀膜技术也有着重要的应用,其可以在医疗设备表面形成一层功能性膜,提供多种优良的特性和性能,从而提升医疗设备的品质和性能。
首先,PVD真空镀膜技术可以在医疗器械表面形成一层具有良好耐腐蚀性能的膜。
由于医疗器械在使用过程中会接触到各种腐蚀性液体和环境,因此其表面需要有较高的耐腐蚀性能。
通过PVD真空镀膜技术,可以在医疗器械表面形成金属或合金的保护层,能有效防止腐蚀介质对器械的侵蚀,提高器械的使用寿命。
其次,PVD真空镀膜技术还可以改善医疗设备的摩擦和磨损性能。
医疗设备在使用过程中,往往需要频繁操作和运动,容易产生摩擦磨损。
通过在设备表面形成低摩擦系数的膜层,可以降低摩擦阻力,提高设备的运动效率和操作的顺畅性,减少因摩擦磨损引起的设备损坏和维修的频率。
此外,PVD真空镀膜技术还可以增加医疗设备的表面硬度和抗磨性能。
医疗器械在使用过程中,往往需要与其他物体接触,容易产生划痕和磨损。
通过在器械表面形成具有高硬度的涂层,可以提高器械的抗磨性能和耐划伤性能,从而降低器械的维修成本。
此外,PVD真空镀膜技术还可以在医疗设备表面形成具有抗菌和抗炎性能的膜层。
在医疗环境中,细菌和病毒是很容易传播和滋生的,给医疗设备的使用带来了很大的难题。
通过在设备表面形成抗菌和抗炎的膜层,可以有效杀灭细菌和病毒,减少交叉感染的风险,并提供更安全和健康的医疗环境。
需要注意的是,尽管PVD真空镀膜技术在医疗设备上有着广泛的运用前景,但其应用仍需充分考虑医疗器械的特殊要求和使用环境。
在选择合适的涂层材料和工艺参数时,必须充分考虑医疗器械的材质、功能需求和使用要求,以确保涂层的质量和性能能够满足医疗器械的要求。
综上所述,PVD真空镀膜技术在医疗设备领域的应用非常广泛。
通过PVD真空镀膜技术,可以在医疗器械表面形成具有耐腐蚀、低摩擦、高硬度和抗菌性能的膜层,从而提高医疗设备的品质和性能,并为医疗环境的安全和健康提供有效保障。

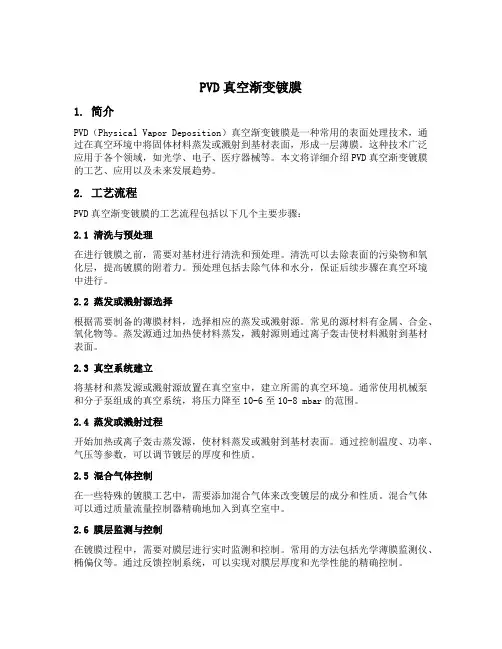

pvd真空渐变镀膜
![pvd真空渐变镀膜](https://img.taocdn.com/s3/m/23400c2c793e0912a21614791711cc7931b778e0.png)
pvd真空渐变镀膜摘要:1.PVD真空渐变镀膜的概述2.PVD真空渐变镀膜的工艺原理3.PVD真空渐变镀膜的应用领域4.PVD真空渐变镀膜的优点与缺点5.我国在PVD真空渐变镀膜技术的发展现状6.未来PVD真空渐变镀膜的发展趋势与展望正文:一、PVD真空渐变镀膜的概述PVD(Physical Vapor Deposition,物理气相沉积)真空渐变镀膜是一种在低温条件下,通过真空蒸发、溅射等方法在基材表面沉积一层渐变膜的技术。
这种镀膜技术能够在基材表面形成具有良好性能的薄膜,具有广泛的应用前景。
二、PVD真空渐变镀膜的工艺原理PVD真空渐变镀膜工艺主要包括真空蒸发、溅射等沉积过程。
在真空环境中,将靶材与基材置于同一腔体内,通过控制真空泵、蒸发源、溅射源等设备,使靶材表面逐渐形成一层渐变的薄膜。
这种薄膜具有优异的性能,如耐磨、耐腐蚀、导电等。
三、PVD真空渐变镀膜的应用领域PVD真空渐变镀膜技术在许多领域都有广泛的应用,如电子、光学、建筑、汽车、航空航天等。
在电子产品中,PVD真空渐变镀膜可以提高散热性能,延长产品使用寿命;在建筑领域,PVD真空渐变镀膜可提高玻璃的隔热性能,降低能耗;在汽车工业中,PVD真空渐变镀膜可提高零部件的耐磨性和耐腐蚀性。
四、PVD真空渐变镀膜的优点与缺点优点:1.优异的薄膜性能,如耐磨、耐腐蚀、导电等;2.低温沉积,对基材影响小;3.工艺过程可控,可实现对薄膜厚度、成分等参数的精确控制;4.广泛的应用领域。
缺点:1.设备投入高,成本较高;2.生产效率相对较低;3.薄膜性能与靶材、基材的选择及工艺参数密切相关,优化过程复杂。
五、我国在PVD真空渐变镀膜技术的发展现状近年来,我国在PVD真空渐变镀膜技术方面取得了显著的成果,不仅在薄膜制备工艺方面有所突破,还成功应用于多个领域。
然而,与发达国家相比,我国在PVD真空渐变镀膜技术方面仍有一定差距,尤其是在设备研发、工艺优化、应用领域等方面。
pvd真空镀膜技术
![pvd真空镀膜技术](https://img.taocdn.com/s3/m/87c03f33a517866fb84ae45c3b3567ec112ddc62.png)
pvd真空镀膜技术PVD真空镀膜技术是一种先进的表面处理技术,可以在各种材料表面形成均匀、致密的薄膜。
它在许多领域都有广泛的应用,如光学、电子、汽车、航空航天等行业。
这项技术不仅能提高材料的表面硬度和耐磨性,还能改善材料的光学性能和化学稳定性。
PVD真空镀膜技术基于真空环境下的物理过程,通过在材料表面蒸发、溅射或离子轰击等方式,将金属或非金属材料沉积在基材上,形成一层均匀、致密的薄膜。
这种薄膜可以具有不同的功能和特性,如反射、透明、防腐、导电、隔热等,可根据不同的需求进行调控。
PVD真空镀膜技术具有许多优点。
首先,它能够在较低的温度下进行,不会对基材产生热应力,保持了材料的原始性能。
其次,由于在真空环境下进行,可以有效避免氧化、污染等问题,使得薄膜的质量更高。
此外,PVD技术还能够实现对薄膜成分和结构的精确控制,从而满足不同行业对薄膜的特定要求。
在光学领域,PVD真空镀膜技术广泛应用于镜片、滤光片等光学元件的制造。
通过在玻璃或塑料表面镀膜,可以提高透过率、降低反射率,实现更清晰、明亮的视觉效果。
同时,PVD技术还可以增加镜片的硬度和耐刮性,提高其使用寿命。
在电子领域,PVD真空镀膜技术被广泛应用于集成电路、显示器、太阳能电池等器件的制造。
通过在电子器件表面镀膜,可以提高其导电性能、耐蚀性和稳定性,增加其工作寿命。
此外,PVD技术还可以制备纳米级别的薄膜材料,用于制造新型电子器件,如纳米传感器、量子点器件等。
在汽车和航空航天领域,PVD真空镀膜技术被广泛用于改善材料的耐腐蚀性和耐磨性。
通过在汽车零部件表面镀膜,可以提高其抗氧化能力和耐候性,延长使用寿命。
同时,PVD技术还可以制备具有低摩擦系数和高硬度的薄膜,用于减少摩擦损失和提高燃油效率。
PVD真空镀膜技术是一项重要的表面处理技术,具有广泛的应用前景。
它不仅能够改善材料的性能和功能,还能提高产品的质量和竞争力。
随着科技的不断进步,PVD技术将在更多领域发挥重要作用,推动材料科学和工程的发展。
pvd真空镀膜
![pvd真空镀膜](https://img.taocdn.com/s3/m/ff18a3e40129bd64783e0912a216147916117e40.png)
PVD真空镀膜简介PVD(Physical Vapor Deposition)真空镀膜是一种常用的表面涂层技术,通过在真空环境中将固体材料转变成蒸汽或离子态,将其沉积在基材表面上进行涂层。
PVD镀膜技术具有高附着力、优异的质量性能、较长的使用寿命等优点,被广泛应用于自动化设备、汽车、电子器件、建筑装饰等领域。
工艺过程PVD真空镀膜的工艺过程包括蒸发、溅射、离子镀等步骤。
1.蒸发:在真空腔室中加热固体材料,使其转变成蒸汽状态。
蒸发材料通常为金属或合金,如铝、铜、钛等。
这些金属材料通常具有较高的沉积速率和较好的光学性能。
2.溅射:通过电弧或磁控溅射等方法将固体材料的离子或原子从靶材表面释放,进而沉积到基材表面上。
溅射技术可以实现材料的复杂合金结构涂层,具有较高的镀膜均匀性和较好的附着力。
3.离子镀:利用离子源将离子束引导到基材表面,在表面形成均匀的离子沉积层。
离子镀技术可用于增强涂层材料的致密性和硬度,提高涂层的耐磨性和抗腐蚀性能。
应用领域PVD真空镀膜技术在多个行业和领域得到广泛应用。
以下是一些常见的应用领域:汽车PVD镀膜广泛应用于汽车行业,主要用于改善汽车外观和提高其耐腐蚀性能。
常见的应用包括车轮、车门把手、排气管等,通过PVD镀膜技术使其表面具有金属光泽、抗刮擦和抗腐蚀等特性。
建筑装饰PVD镀膜技术在建筑装饰领域被广泛应用于不锈钢表面处理,使其呈现出不同颜色和纹理,提高装饰效果和耐腐蚀性能。
常见的应用包括不锈钢门、窗户、护栏等。
电子器件PVD镀膜技术在电子器件领域被广泛应用于制作涂层薄膜和改善器件性能。
常见的应用包括显示屏保护膜、光学镜片、太阳能电池板等。
其他PVD镀膜技术还可应用于其他领域,如机械零件、医疗设备、航空航天等。
通过PVD镀膜技术改善材料的表面性能,提高其耐磨性、耐高温性、抗腐蚀性等。
优势和挑战PVD真空镀膜技术具有以下优势:1.高附着力:PVD涂层与基材表面结合紧密,具有较高的附着力,不易剥落或脱落。
2024年真空镀膜机市场调研报告
![2024年真空镀膜机市场调研报告](https://img.taocdn.com/s3/m/79e4dc5ba31614791711cc7931b765ce04087a72.png)
2024年真空镀膜机市场调研报告1. 前言本报告对真空镀膜机市场进行了全面深入的调研分析。
真空镀膜机作为表面处理技术中的重要设备,广泛应用于电子、光学、材料科学等领域,具有显著的市场潜力。
本文将围绕市场规模、发展趋势、竞争格局等方面进行详细分析。
2. 市场规模根据调研数据显示,真空镀膜机市场在过去几年保持了稳定增长。
截至2020年,全球真空镀膜机市场规模约为XX万美元,预计到2025年将达到XX万美元,年复合增长率为X%。
3. 市场发展趋势3.1 技术创新推动市场增长随着技术水平的提高,真空镀膜机不断推陈出新。
新一代真空镀膜机具备更高的镀膜速度、更高的镀膜均匀性和更低的能耗。
此外,随着纳米材料的发展,真空镀膜机在微纳加工领域也得到了广泛应用。
3.2 电子行业是主要需求驱动力电子行业是真空镀膜机的主要需求驱动力。
新型电子产品的出现,尤其是显示屏、LED和光伏等电子产品的迅猛发展,推动了真空镀膜机市场的增长。
3.3 亚太地区是主要市场亚太地区由于工业化程度的提高以及电子行业的快速发展,成为全球真空镀膜机市场的主要市场。
中国、日本和韩国是该地区主要的真空镀膜机消费国家。
4. 竞争格局真空镀膜机市场竞争激烈,主要厂商包括机械制造商和电子制造商。
行业内的主要竞争策略包括技术创新、产品质量和售后服务的提升以及价格竞争。
目前,市场上的厂商主要集中在欧美和亚太地区,如Leybold Optics、Applied Materials和Buhler 等。
5. 市场前景和建议真空镀膜机市场前景广阔,市场规模将继续扩大。
在市场竞争激烈的情况下,厂商应当继续加强技术创新,提升产品质量和售后服务水平,以获取市场份额。
此外,拓展新兴市场也是一个重要的发展方向。
6. 结论综上所述,真空镀膜机市场具有较高的增长潜力,技术创新是市场发展的关键驱动力。
随着电子行业的快速发展和亚太地区市场的持续扩大,真空镀膜机市场的前景可观。
厂商应当继续加大研发投入,提升产品性能和质量,以满足市场需求。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
真空镀膜技术的现状及发展薄膜是一种物质形态,它所使用的膜材料非常广泛,可以是单质元素或化合物,也可以是无机材料或有机材料。
薄膜与块状物质一样,可以是单晶态的,多晶态的或非晶态的。
近年来功能材料薄膜和复合薄膜也有很大发展。
镀膜技术及薄膜产品在工业上的应用非常广泛,尤其是在电子材料与元器件工业领域中占有及其重要的地位。
镀膜方法可以分为气相生成法,氧化法,离子注入法,扩散法,电镀法,涂布法,液相生长法等。
气相生成法又可分为物理气相沉积法,化学气相沉积法和放电聚合法等。
真空蒸发,溅射镀膜和离子镀等通常称为物理气相沉积法,是基本的薄膜制备技术。
它们都要求淀积薄膜的空间要有一定的真空度。
所以,真空技术是薄膜制作技术的基础,获得并保持所需的真空环境,是镀膜的必要条件。
真空系统的种类繁多。
在实际工作中,必须根据自己的工作重点进行选择。
典型的真空系统包括:获得真空的设备(真空泵),待抽空的容器(真空室),测量真空的器具(真空计)以及必要的管道,阀门和其它附属设备。
1 真空蒸发镀膜法真空蒸发镀膜法是在真空室中,加热蒸发容器中待形成薄膜的原材料,使其原子或分子从表面气化逸出,形成蒸汽流,入射到固体(称为衬底或基片)表面,凝结形成固态薄膜的方法。
真空蒸发镀膜又可以分为下列几种:1.1 电阻蒸发源蒸镀法采用钽,钼,钨等高熔点金属,做成适当形状的蒸发源,其上装入待蒸发材料,让气流通过,对蒸发材料进行直接加热蒸发,或者把待蒸发材料放入氧化铝,氧化铍等坩锅中进行间接加热蒸发,这就是电阻加热蒸发法。
利用电阻加热器加热蒸发的镀膜机结构简单,造价便宜,使用可靠,可用于熔点不太高的材料的蒸发镀膜,尤其适用于对镀膜质量要求不太高的大批量的生产中,迄今为止,在镀铝制镜的生产中仍然大量使用着电阻加热蒸发的工艺。
电阻加热方式的缺点是:加热所能达到的最高温度有限,加热器的寿命液较短。
近年来,为了提高加热器的寿命,国内外已采用寿命较长的氮化硼合成的导电陶瓷材料作为加热器。
据日本专利报道,可采用20%~30%的氮化硼和能与其相熔的耐火材料所组成的材料来制作坩锅,并在表面涂上一层含62%~82%的锆,其余为锆硅合金材料。
1.2 电子束蒸发源蒸镀法将蒸发材料放入水冷钢坩锅中,直接利用电子束加热,使蒸发材料气化蒸发后凝结在基板表面成膜,是真空蒸发镀膜技术中的一种重要的加热方法和发展方向。
电子束蒸发克服了一般电阻加热蒸发的许多缺点,特别适合制作熔点薄膜材料和高纯薄膜材料。
依靠电子束轰击蒸发的真空蒸镀技术,根据电子束蒸发源的形式不同,又可分为环形枪,直枪,e型枪和空心阴极电子枪等几种。
环形枪是由环形的阴极来发射电子束,经聚焦和偏转后打在坩锅内使金属材料蒸发。
它的结构较简单,但是功率和效率都不高,基本上只是一种实验室用的设备,目前在生产型的装置中已经不再使用。
直枪是一种轴对称的直线加速枪,电子从灯丝阴极发射,聚成细束,经阳极加速后打在坩锅中使镀膜材料融化和蒸发。
直枪的功率从几百瓦至几百千瓦的都有,有的可用于真空蒸发,有的可用于真空冶炼。
直枪的缺点是蒸镀的材料会污染枪体结构,给运行的稳定性带来困难,同时发射灯丝上逸出的钠离子等也会引起膜层的污染,最近由西德公司研究,在电子束的出口处设置偏转磁场,并在灯丝部位制成一套独立的抽气系统而做成直枪的改进形式,不但彻底干便了灯丝对膜的污染,而且还有利于提高枪的寿命。
e型电子枪,即270摄氏度偏转的电子枪克服了直枪的缺点,是目前用的较多的电子束蒸发源之一。
e型电子枪可以产生很多的功率密度,能融化高熔点的金属,产生的蒸发粒子能量高,使膜层和基底结合牢固,成膜的质量较好。
缺点使电子枪要求较高的真空度,并需要使用负高压,真空室内要求有查压板,这些造成了设备结构复杂,安全性差,不易维护,造价也较高。
空心阴极电子枪是利用低电压,大电流的空心阴极放电产生的等离子电子束作为加热源。
空心阴极电子枪用空心的钽管作为阴极,坩锅作为阳极,钽管附近装有辅助阳极。
利用空心阴极电子枪蒸镀时,产生的蒸发离子能量高,离化率也高,因此,成膜质量好。
空心阴极电子枪对真空室的真空度要求比e型电子枪低,而且是使用低电压工作,相对来说,设备较简单和安全,造价也低。
目前,在我国e型电子枪和空心阴极电子枪都已成功地应用于蒸镀及离子镀的设备中。
枪的功率可达10几万千瓦,已经为机械,电子等工业镀出了各种薄膜。
电子束蒸发源的有点为:1)电子束轰击热源的束流密度高,能获得远比电阻加热源更大的能量密度。
可以将高达3000度以上的材料蒸发,并且能有较高的蒸发速度;2)由于被蒸发的材料是置于水冷坩锅内,因而可避免容器材料的蒸发,以及容器材料与蒸镀材料之间的反应,这对提高镀膜的纯度极为重要;3)热量可直接加到蒸镀材料的表面,因而热效率高,热传导和热辐射的损失少。
1.3 高频感应蒸发源蒸镀法高频感应蒸发源是将装有蒸发材料的石墨或陶瓷坩锅放在水冷的高频螺旋线圈中央,使蒸发材料在高频带内磁场的感应下产生强大的涡流损失和磁滞损失(对铁磁体),致使蒸发材料升温,直至气化蒸发。
膜材的体积越小,感应的频率就越高。
在钢带上连续真空镀铝的大型设备中,高频感应加热蒸镀工艺已经取得令人满意的结果。
高频感应蒸发源的特点:1)蒸发速率大,可比电阻蒸发源大10倍左右;2)蒸发源的温度均匀稳定,不易产生飞溅现象;3)蒸发材料是金属时,蒸发材料可产生热量;4)蒸发源一次装料,无需送料机构,温度控制比较容易,操作比较简单。
它的缺点是:1)必须采用抗热震性好,高温化学性能稳定的氮化硼坩锅;2)蒸发装置必须屏蔽,并需要较复杂和昂贵的高频发生器;3)线圈附近的压强是有定值的,超过这个定值,高频场就会使残余气体电离,使功耗增大。
1.4 激光束蒸发源蒸镀法采用激光束蒸发源的蒸镀技术是一种理想的薄膜制备方法。
这是由于激光器可能安装在真空室之外,这样不但简化了真空室内部的空间布置,减少了加热源的放气,而且还可以完全避免了蒸发器对被镀材料的污染,达到了膜层纯洁的目的。
此外,激光加热可以达到极高的温度,利用激光束加热能够对某些合金或化合物进行“闪光蒸发”。
这对于保证膜的成分,防止膜的分馏或分解也是及其有用的。
但是,由于制作大功率连续式激光器的成本较高,所以它的应用范围有一定的限制,目前尚不能在工业中广泛应用。
2溅射镀膜1842年格罗夫在实验室中发现了阴极溅射现象。
他室在研究电子管的阴极腐蚀问题时发现阴极材料会迁移到真空管壁上面去的现象。
从1870开始,就已经将溅射原理应用于薄膜的制备,但是,在过去的100多年中溅射工艺的发展很缓慢。
1940年以后,发现了溅射膜层具有极其优良的性能,同时改善溅射装置,提高溅射速率的各种新工艺相继出现并到达实用化的程度,这才使溅射技术迅速的发展,并在工业上广泛的应用。
所谓“溅射”是指荷能粒子轰击固体表面(靶),使固体原子(或分子)从表面射出的现象。
射出的粒子大多呈原子状态,通常称为溅射原子。
用于轰击靶的荷能粒子可能是电子,离子或中型粒子,因为离子在电场下易于加速并获得所需动能,因此大多采用离子作为轰击粒子。
该粒子又称入射离子。
由于直接实现溅射的机构是离子,所以这种镀膜技术又称为离子溅射镀膜或淀积。
溅射镀膜的方式很多,比较具有代表性的方法有:1)直流二极溅射。
构造简单,在大面积基板上可制取均匀薄膜,放电电流随压强和电压的改变而变化;2)三极或四极溅射。
可实现低气压,低电压溅射,可独立控制放电电流和轰击靶的离子能量。
可控制靶电流,也可进行射频溅射;3)磁控溅射(或高速,低温溅射)。
在与靶表面平行的方向上施加磁场,利用电场与磁场正交的磁控管原理,减少电子对基板的轰击,实现高速低温溅射;4)对向靶溅射。
两个靶对向放置,在垂直于靶的表面方向加磁场,可以对磁性材料等进行高速低温溅射;5)射频溅射。
为制取绝缘薄膜,如氧化硅,氧化铝,玻璃膜等而研制,也可溅射金属;6)反应溅射。
可制作阴极物质的化合物薄膜,如氮化钛,碳化硅,氮化铝,氧化铝等;7)偏压溅射。
镀膜过程中同时清除基片上轻质量的带电粒子,从而使基板中不含有不纯气体;8)非对称交流溅射。
在振幅大的半周期内对靶进行溅射,在振幅小的半周期内对基片进行离子轰击,清除吸附的气体,以获得高纯薄膜;9)离子束溅射。
在高真空下,利用离子束溅射镀膜,是非等离子体状态下的成膜过程。
靶接地电位也可;10)吸气溅射。
利用对溅射粒子的吸气作用,除去不纯物气体,能获得纯度高的薄膜。
3离子镀膜离子镀膜技术是美国Sandia公司的D.M.Mattox于1963年首先提出来的。
是在真空蒸发和真空溅射基础上发展起来的一种新的镀膜技术。
离子镀的英文全称Ion Plating,简称IP。
它是在真空条件下,应用气体放电实现镀膜的,即在真空室中使气体或蒸发物质电离,在气体离子或被蒸发物质离子的轰击下,同时将蒸发物或其反应产物蒸镀在基片上。
1972年,Banshah提出了在真空放电蒸镀时,导入反应气体生成化合物的方法,即(活性反应蒸镀法)(简称ARE法)。
与此同时,在离子镀时代替氩气导入一部分反应气体生成化合物薄膜,形成了反应性离子镀法(简称RIP法)等等。
根据不同膜材的气化方式和离化方式,可构成不同类型的离子镀膜方式。
膜材的气化方式有:电阻加热,电子束加热,等离子电子束加热,高频感应加热,阴极弧光放电加热等。
气体分子或原子的离化和激活方式有:辉光放电型,电子束型,热电子型,等离子电子束型,多弧形及高真空电弧放电型,以及各种形式的离子源等。
不同的蒸发源与不同的电离或激发方式可以有多种不同的组合。
目前比较常用的组合方式有:1)直流二极型(DC IP)。
利用电阻或电子束加热使膜材气化;被镀基体作为阴极,利用高电压直流辉光放电将冲入的气体Ar(也可充少量反应气体)离化。
这种方法的特点使:基板温升大,绕射性好,附着性好,膜结构及形貌差,若用电子束加热必须用差压板;可用于镀耐腐蚀润滑机械制品。
2)多阴极型。
利用电阻或电子束加热使膜材气化;依靠热电子,阴极发射的电子及辉光放电使充入的真空惰性气体或反应气体离化。
这种方法的特点使:基板温升小,有时需要对基板加热可用于镀精密机械制品,电子器件装饰品。
3)活性反应蒸镀法(ARE)。
利用电子束加热使膜材气化;依靠正偏置探极和电子束间的低压等离子体辉光放电或二次电子使充入的氧气,氮气等反应气体离化。
这种方法的特点是:基板温升小,要对基板加热,蒸镀效率高,能获得氧化铝,氮化钛,碳化钛等薄膜;可用于镀机械制品,电子器件,装饰品。
4)空心阴极离子镀(HCD)。
利用等离子电子束加热使膜材气化;依靠低压大电流的电子束碰撞使充入的气体Ar或其它惰性气体,反应气体离化。
这种方法的特点使:基板温升小,要对基板加热,离化率高,电子束斑较大,能镀金属膜,介质膜,化合物膜;可用于镀装饰镀层,耐磨镀层,机械制品。
