压力机气垫工作原理及说明
气垫工作原理
气垫工作原理
气垫的工作原理是利用气体压力的原理，通过将气体压入气垫中，形成一个气体层，使物体减少接触面积，从而减小接触面与地面的摩擦力。
具体原理如下：
1. 压缩气体：气垫中通常装有高压气体，如空气或氮气。
通过气体压缩设备将气体压缩到一定压力，进而使气体充满气垫，形成一个气体层。
2. 物体浮起：当物体放置在气垫上时，气垫中气体的压力会将物体支撑起来。
由于气垫中气体分子的运动，气体会产生向上的压力，抵消物体受重力的作用，使物体悬浮在气垫上。
3. 减小接触面积：由于气垫中的气体形成了一个气体层，使物体与地面之间的接触面积减小。
较小的接触面积会减小摩擦力的产生，从而使物体能够更轻松地在气垫上移动。
4. 增加滑动性能：气垫的原理使得物体在气垫上能够实现平滑的滑动。
物体只需克服气体层的黏性，相对低的摩擦力和无法产生静摩擦力能够帮助物体更容易地滑动。
总而言之，气垫的工作原理是利用气体压力支撑物体并减小接触面积，从而减小摩擦力，使物体能够在气垫上轻松滑动。
气垫床工作原理
气垫床工作原理
气垫床工作原理基于气体的物理特性，利用空气的压力来提供支撑和舒适的睡眠环境。
以下是气垫床的工作原理的详细解释：
1. 气垫：气垫床的主要构成部分是气垫，它通常由柔软且耐用的材料制成，如聚氨酯或PVC（聚氯乙烯）。
气垫内部具有
多个密封的气室，可以用来充气和放气。
2. 充气系统：气垫床通常配备有一个充气系统，通过电动或手动方式将空气注入气垫的气室。
充气系统包括一个电动泵或手动泵，连接到气垫床的气阀。
当充气系统启动时，气体被注入到气垫的气室内，使其膨胀和膨胀。
3. 气阀：气阀是气垫上的开关，用于控制气体的进出。
当气阀打开时，气体可以进入气垫的气室，使其充满气体并提供支撑。
当气阀关闭时，气垫中的气体不会漏出，保持床垫的稳定性和气压。
4. 压力分布和支撑：当气室被充满气体时，气垫床能够提供均衡的支撑力，并根据人体的形状和压力分布来调整床面的硬度和柔软度。
这种压力分布的特性可以减少身体对特定区域的压力，从而提供更舒适和支持性的睡眠体验。
5. 调节功能：许多气垫床还配备有调节功能，可根据个人的偏好和需要来调整床的硬度和软度。
这可以通过调整充气系统中的气体量来实现，如增加或减少气室中的气体量来调节床的硬度。
通过以上的工作原理，气垫床能够提供个性化的睡眠体验，适应不同人的需求和偏好，并同时提供舒适和支持。
压力机气垫行程调节原理简介
压力机气垫行程调节原理简介
连杆
调节 螺杆
压边圈顶起h
顶杆顶起 螺母碰螺杆
托板顶起
连杆上升
停止 螺母
顶冠顶起 气垫顶起
2. 气垫行程调节装置
顶杆
压边圈
下模座
托板
顶冠
气垫
上死点
(可调)
气垫
S
行程
调节
下死点
装置
(固定)
h 连杆
电机 蜗杆 蜗轮
调节 螺杆
蜗杆
调节螺杆转动同 时上/下移动
上死点 上/下移动
蜗轮
停止 螺母
电机
下死点
蜗杆
刘博 冲压保全 2013. 12. 24
目录
1.概要 2.气垫行程调节装置 3.气垫点检保养.
1. 概要
顶杆
工作台
托板 顶冠 气垫 气垫 行程 调节 装置
压边圈
下模座
S
h
单动拉延模生产时,气垫
通过顶杆顶住压边圈为模具
提供压边力。对于不同部品
的模具,其顶杆顶出工作台上
表面高度h不同，气垫行程S
不同,须可调节。
保养事项
定期加油
加油口
加油口
加油口
排油口
排油口Βιβλιοθήκη 排油口上死点电机
电机
蜗杆
调节 螺杆
蜗轮
调节螺杆转动同 时上/下移动

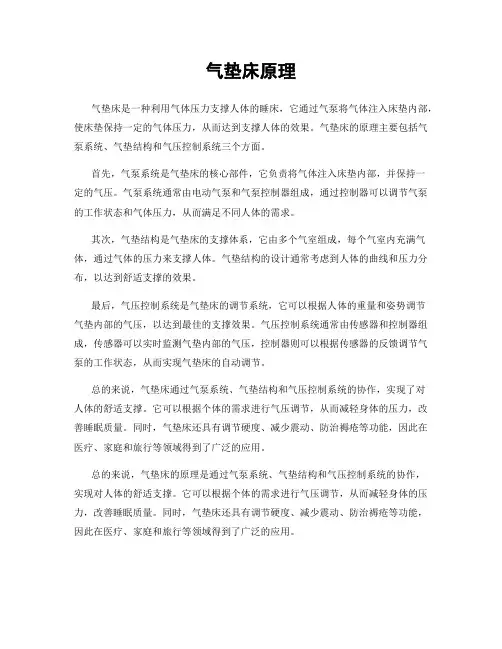

气垫床原理
气垫床原理
气垫床是一种利用气体压力支撑人体的睡床，它通过气泵将气体注入床垫内部，使床垫保持一定的气体压力，从而达到支撑人体的效果。
气垫床的原理主要包括气泵系统、气垫结构和气压控制系统三个方面。
首先，气泵系统是气垫床的核心部件，它负责将气体注入床垫内部，并保持一
定的气压。
气泵系统通常由电动气泵和气泵控制器组成，通过控制器可以调节气泵的工作状态和气体压力，从而满足不同人体的需求。
其次，气垫结构是气垫床的支撑体系，它由多个气室组成，每个气室内充满气体，通过气体的压力来支撑人体。
气垫结构的设计通常考虑到人体的曲线和压力分布，以达到舒适支撑的效果。
最后，气压控制系统是气垫床的调节系统，它可以根据人体的重量和姿势调节
气垫内部的气压，以达到最佳的支撑效果。
气压控制系统通常由传感器和控制器组成，传感器可以实时监测气垫内部的气压，控制器则可以根据传感器的反馈调节气泵的工作状态，从而实现气垫床的自动调节。
总的来说，气垫床通过气泵系统、气垫结构和气压控制系统的协作，实现了对
人体的舒适支撑。
它可以根据个体的需求进行气压调节，从而减轻身体的压力，改善睡眠质量。
同时，气垫床还具有调节硬度、减少震动、防治褥疮等功能，因此在医疗、家庭和旅行等领域得到了广泛的应用。
总的来说，气垫床的原理是通过气泵系统、气垫结构和气压控制系统的协作，
实现对人体的舒适支撑。
它可以根据个体的需求进行气压调节，从而减轻身体的压力，改善睡眠质量。
同时，气垫床还具有调节硬度、减少震动、防治褥疮等功能，因此在医疗、家庭和旅行等领域得到了广泛的应用。
气垫是什么原理
气垫是什么原理
气垫是一种由气体充填的装置，用于提供减震、缓冲和隔振的效果。
它的原理主要是利用气体的压缩性和弹性来吸收和分散外力对物体的冲击。
气垫一般由两层材料构成，外层是耐磨、耐切割的材料，内层是气密性好的橡胶或聚氨酯材料。
气垫内部充填压缩空气或氮气，通过压缩和扩散气体来实现减震效果。
当外部力作用在气垫上时，气垫内部的气体被压缩，从而吸收了一部分外力的能量。
同时，气体的弹性让气垫可以迅速恢复原状，将吸收的能量释放出去，减少外部力对物体的冲击。
气垫不仅可以用于减震和缓冲，还可以用于隔振。
当被隔振物体受到外力时，气垫能够有效地减少外力传递到物体上的震动和振动。
气垫广泛应用于各个领域，比如汽车悬挂系统、建筑物地震减震系统和运动器材等。
它的原理简单而有效，能够提供可靠的减震和隔振效果，保护物体免受冲击和震动的损害。

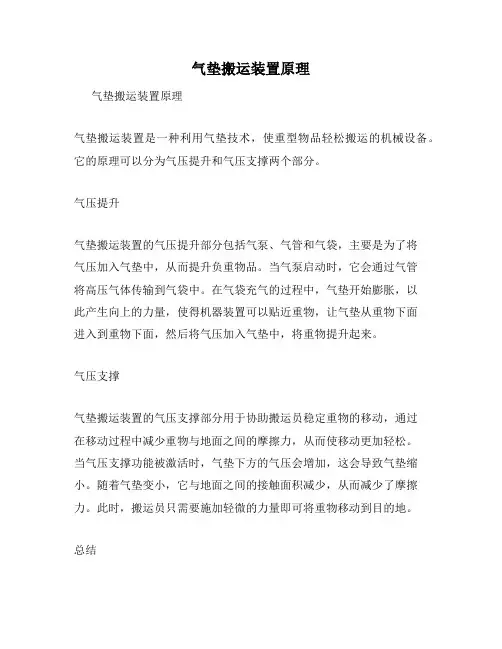

气垫搬运装置原理
气垫搬运装置原理
气垫搬运装置原理
气垫搬运装置是一种利用气垫技术，使重型物品轻松搬运的机械设备。
它的原理可以分为气压提升和气压支撑两个部分。
气压提升
气垫搬运装置的气压提升部分包括气泵、气管和气袋，主要是为了将
气压加入气垫中，从而提升负重物品。
当气泵启动时，它会通过气管
将高压气体传输到气袋中。
在气袋充气的过程中，气垫开始膨胀，以
此产生向上的力量，使得机器装置可以贴近重物，让气垫从重物下面
进入到重物下面，然后将气压加入气垫中，将重物提升起来。
气压支撑
气垫搬运装置的气压支撑部分用于协助搬运员稳定重物的移动，通过
在移动过程中减少重物与地面之间的摩擦力，从而使移动更加轻松。
当气压支撑功能被激活时，气垫下方的气压会增加，这会导致气垫缩小。
随着气垫变小，它与地面之间的接触面积减少，从而减少了摩擦力。
此时，搬运员只需要施加轻微的力量即可将重物移动到目的地。
总结
如此，气垫搬运装置就是通过以上两部分气压提升和气压支撑的原理，使重物的搬运变得轻松。
气垫搬运装置不仅适用于工业和商业领域，
而且也可以用于家庭和轻型工程项目，例如家用家具的搬迁，大型家
电设备的安装等等。
气垫搬运装置在使用时还可以调整气压大小，以
适应各种材料和重量的物品，更加灵活和实用。
在工业领域，很多企
业都已经广泛使用气垫搬运装置，提高了产能，降低了人力成本。
我
们相信，在不久的将来，气垫搬运装置的市场将会更加广泛，为人们
的生活带来更多便捷。
气垫式调压室的工作原理和特点
气垫式调压室的工作原理和特点2.1 调压室的作用、工作原理及分类2.1.1 调压室的作用为了改善水击现象，常在有压引水隧洞或有压引水管与压力管道衔接处建造调压室。
见图2-1示。
调压室利用扩大管道的断面和自由的水面反射水击波，将有压引水系统分成两段：上游段为有压引水隧洞，调压室使引水隧洞基本避免了水击压力的影响；下游段为压力钢管段，由于长度缩短了，降低了压力管道内的水击压力值，改善了机组的运行条件。
具体地说，可归纳如下：（1）反射水击波，基本上可避免，至少可减少压力管道内的水击波进入有压引水道。
（2）缩短压力管道的长度，从而减少压力管道及厂房过流部分中的水击压力。
（3）改善机组在负荷变化时的运行条件及系统供电质量。
图2-1 常规调压室的典型布置图2.1.2 调压室的工作原理水电站在运行时负荷会经常发生变化。
负荷变化时，机组就会相应地改变流量，从而在引水系统中发生非恒定流现象，产生水击。
引用流量的变化，在“引水道－调压室－机组”系统中也会引起非恒定流现象。
当电站丢弃全部负荷较短的时间后，水轮机的流量变为0，压力管道中发生水击。
压力管道内的水流经过一个较短的时间后就停止流动，此时，引水道中的水流由于贯性作用而继续流向调压室，引起调压室的水位升高，使引水道两端的水位差减小，因而其中的流速逐渐减小。
调压室的水位达到库水位时，引水道两端的水位差为0，但其中的水流由于贯性作用仍继续流向调压室，使调压室的水位继续升高直到引水道中的流速为0，此时，调压室的水位达到最高点。
因为这个时候调压室的水位高于库水位，在引水道的末端又形成新的水位差，水流又向游尾水水库流去，形成相反的流动，调压室内的水位开始下降。
当调压室的水位达到库水位时，引水道始末两端的压力差又等于0，但此时流速不为0，由于贯性作用，流速不为0，水位继续下降直到流速为0，此时，调压室的水位为最低点。
此后，引水道中的水流又流向调压室，调压室的水位又开始回升。
G线压力机气垫动作(结合气路原理图学习)
气垫落下动作顺序及条件
• • • • 主碟阀关闭 主碟阀关闭检测开关LS5(I10500)通； 快排阀排气 排气阀压力开关PS1(E112CR)断；缓慢顶起阀压 力开关PS2(E118CR)断；主碟阀压力开关 PS3(E124CR)断； • 冗余碟阀关闭 • 冗余碟阀关闭检测开关LS7(I10502)通；气垫落下 检测开关LS1(I10603) 、 LS3(I10601)通 • 气垫落下完成
G线2250T压力机气垫动作 Leabharlann 序及条件气垫顶起动作顺序及条件
• 工作台准备好、气垫风压调整完毕 • 缓慢顶起阀打开、冗余缓慢顶起阀打开 • 排气阀压力开关PS1(E112CR)通；缓慢顶起阀压 力开关PS2(E118CR)通； • 主碟阀打开、冗余碟阀打开 • 主碟阀压力开关PS3(E124CR)通；主碟阀打开检 测开关LS6(I10501)通；冗余碟阀打开检测开关 LS8(I10503)通 • 缓慢顶起阀关闭、冗余缓慢顶起阀关闭 • 气垫顶起完成
补充说明
• 本材料各阀的名称参照电气图纸，和气动 原理图中的名称有所区别，电气图中的主 碟阀和冗余碟阀实际上是主碟阀和冗余碟 阀的控制阀，检查时请注意！ • 本材料中快排阀不同于气垫风压调整中的 排气阀，请注意区分！ • 快排阀在气垫顶起过程中均处于关闭状态。
气垫实验报告
气垫实验报告气垫实验报告引言：气垫是一种常见的物理实验装置，通过气体的压力和流动特性，实现对物体的支撑和减震。
本次实验旨在探究气垫的原理和应用，并对其性能进行评估。
一、实验原理气垫原理基于流体力学的知识，利用气体的压力和流动特性来实现对物体的支撑和减震作用。
当气体从高压区域流向低压区域时，会产生一个气体薄膜，使物体悬浮在气垫上。
二、实验装置本次实验所使用的气垫装置包括气源、气管、气垫板和测量仪器。
气源提供气体流动的动力，气管将气体传输到气垫板上，气垫板则是气体流动的载体。
测量仪器用于记录气垫的性能参数。
三、实验过程1. 准备工作：将气源连接到气垫装置，确保气体流动畅通。
2. 调节气压：通过调节气源的压力，控制气垫的承载能力。
3. 放置物体：将待测试的物体放置在气垫板上，观察其悬浮情况。
4. 测量参数：使用测量仪器记录气垫的承载能力、稳定性以及减震效果等参数。
5. 调整参数：根据实验结果，适当调整气源压力和气垫板的位置，以获得更好的气垫效果。
6. 数据处理：对实验数据进行分析和统计，得出结论。
四、实验结果经过一系列的实验操作和数据记录，我们得到了如下的实验结果：1. 气源压力与气垫承载能力成正比关系，压力越大，气垫承载能力越高。
2. 气垫板的位置对气垫稳定性和减震效果有影响，合适的位置可以使气垫更加稳定和有效。
3. 不同形状和质量的物体对气垫的悬浮效果有一定影响，较大质量的物体悬浮效果较差。
五、实验讨论1. 气垫的应用：气垫广泛应用于工业生产中的物料搬运、传送带等设备中，通过减少物体与地面之间的摩擦力，提高生产效率。
2. 气垫的优势：与传统的轮子或滑轮相比，气垫具有减震效果好、摩擦力小、噪音低等优势。
3. 气垫的局限性：气垫的承载能力受限于气源压力和气垫板的尺寸，无法承载过重的物体。
六、实验总结通过本次实验，我们深入了解了气垫的原理和应用，通过实际操作和数据分析，对气垫的性能进行了评估。
气垫作为一种重要的物理实验装置，具有广泛的应用前景和发展空间。
气垫输送机工作原理
气垫输送机工作原理
气垫输送机是一种基于气垫原理的物料输送设备。
它的工作原理类似于气垫滑行，利用气体压缩和排放的力量将物料沿着可移动的平面表面送至目的地。
具体的工作过程如下：
1.在输送机的底部排放气体，形成一层压缩气体“气垫”。
2.物料沉入气垫中，被气垫上升的气体支撑着。
3.物料被气垫向前推动，沿平面表面平稳流动，不会出现摩擦。
4.通过控制气垫的排放量和流动速度，可以调整物料的输送速
度和方向。
5.最终，物料被送至目的地，通过取出口到达目标位置。
气垫输送机通常用于输送大批量的散装物料，如煤炭、水泥、矿石等。
它具有输送效率高、维护简单、噪音小、运行成本低等优点，被广泛应用于各种工业领域。
气垫工作原理
气垫工作原理
气垫工作原理是指通过压缩空气产生气垫，从而减小物体与地面之间的摩擦力，使物体能够在表面上轻松移动的原理。
气垫工作原理主要应用在工业生产中的搬运设备和交通工具中，能够有效减小摩擦力，提高工作效率。
气垫工作原理的关键在于利用压缩空气产生气垫。
当压缩空气进入气垫装置时，由于高速流动的空气在物体底部形成了一个气垫层。
这个气垫层能够支撑物体的重量，减小了物体与地面之间的接触面积，从而减小了摩擦力。
这样一来，即使是重物也能够在表面上轻松移动。
气垫工作原理的应用十分广泛。
在工业生产中，气垫工作原理被应用在各种搬运设备上，如气垫升降机、气垫输送带等。
这些设备能够在厂房内轻松搬运重物，提高了生产效率。
在交通工具上，气垫工作原理被应用在气垫艇、气垫车等交通工具上，能够在水面或地面上快速移动，减小了摩擦阻力，提高了速度。
气垫工作原理的优点在于能够减小摩擦力，提高工作效率。
与传统的滑动摩擦相比，气垫工作原理能够减小能量损失，使得搬运
设备和交通工具能够更加轻松地移动。
此外，气垫工作原理还能够减小对地面的磨损，延长地面和设备的使用寿命。
总的来说，气垫工作原理通过利用压缩空气产生气垫，减小了物体与地面之间的摩擦力，使得物体能够在表面上轻松移动。
这一原理被广泛应用在工业生产和交通工具中，提高了工作效率，减小了能量损失，延长了设备和地面的使用寿命。
在未来，气垫工作原理有望进一步发展，为人们的生产和生活带来更多便利和效益。
压力机液压垫工作原理
压力机液压垫工作原理
压力机液压垫是压力机的关键部件之一，其工作原理主要分为液压工作原理和衬垫工作原理两部分。
液压工作原理:
液压垫利用液体在密闭管道内传递的特性进行工作，其工作过程如下：
1. 液压垫内储存有液压油，通过液压泵将液压油输送到垫子的腔体中。
2. 当液压泵向垫子腔体供压时，液压油开始压缩垫子内气体。
3. 液压油通过压缩气体的作用，使垫子表面产生高压力，从而实现对工件的压制。
衬垫工作原理:
衬垫是液压垫的重要组成部分，其工作原理如下：
1. 衬垫由多个层次的薄片组成，衬垫的上下两层分别与液压泵和工件接触。
2. 当液压泵给予压力时，液压油开始对衬垫施加作用力，使各层薄片逐渐展开。
3. 衬垫的展开过程中，上下两层薄片之间形成密闭空间，从而实现对工件的均匀压制。
4. 当液压泵停止供压时，衬垫中的液压油会回流，薄片逐渐收缩，恢复初始状态。
综上所述，压力机液压垫通过液压工作和衬垫工作的相互作用，实现对工件的均匀压制。
液压工作利用液体的传递特性，通过
液压油对垫子内气体进行压缩，产生高压力。
衬垫工作则通过薄片的展开和收缩，形成密闭空间实现均匀压制。
气垫工作原理
气垫工作原理
气垫的工作原理是利用气体的压力和流动特性来产生承力和减震作用。
具体来说，气垫中充满了气体，常见的是蓬松的空气。
当外界施加压力或者物体施加负荷到气垫上时，气垫内部的气体会受到压缩。
由于气体具有可以改变形状和弹性的性质，气垫会产生与压力相等的力以支撑或减少物体的压力。
气垫的工作原理可以分为两种情况。
一种是稳态工作原理，即气垫承受均匀静止的负荷。
此时，气体处于稳定状态，压力均匀分布，气垫表面与物体表面接触的压力平均。
另一种是动态工作原理，即气垫承受动荷载或外力变化的情况。
此时，气体会产生流动，使气垫内的压力根据运动状态和负荷变化而调整，以提供更好的减震和支撑效果。
气垫的工作原理还涉及一些参数，如气压和气体流动率。
通过调节气垫内气体的压力和流动量，可以改变气垫的承力能力和减震效果。
此外，气垫的制造材料和结构设计也会影响其工作原理和性能。
总之，气垫的工作原理是利用气体的特性来实现承力和减震作用，通过调节气压和流动率来适应不同的负荷和运动状态。
气垫工作原理
气垫工作原理
气垫是一种利用气体的压力来支撑和减缓物体运动的装置，其工作原理主要依靠气体的压力和流动特性。
气垫广泛应用于工业生产、运输、航空航天等领域，具有重要的作用和意义。
首先，气垫工作原理的核心是气体的压力。
当气体被注入气垫装置中时，气体分子之间会产生相互碰撞，从而产生压力。
这种压力会使气垫下方的气体分子受到向上的推力，形成支撑物体的力量。
因此，气垫能够减轻物体的重量，使其在运动过程中减少摩擦和阻力，从而实现更加平稳和高效的运动。
其次，气垫工作原理还依赖于气体的流动特性。
当物体在气垫上运动时，气体分子会随着物体的运动而流动，形成一层气体流动层。
这种气体流动层能够减少物体与地面之间的接触面积，从而减小摩擦力和阻力。
同时，气体流动还可以形成一种缓冲效应，使得物体在运动过程中更加平稳和安全。
此外，气垫工作原理还与气体的压缩和释放有关。
在气垫装置中，气体可以通过压缩和释放来控制气垫的高度和硬度。
通过控制气体的压缩和释放，可以实现对物体运动的调节和控制，使得气垫具有更加灵活和多样化的运用方式。
总的来说，气垫工作原理是基于气体的压力、流动特性以及压缩和释放来实现对物体运动的支撑和减缓。
通过合理的设计和应用，气垫可以在各个领域发挥重要作用，提高运输效率，减少能源消耗，保护物体和设备，实现更加安全和可持续的发展。
因此，深入理解气垫工作原理对于提高气垫装置的设计和应用具有重要意义。
只有充分了解气垫的工作原理，才能更好地发挥其作用，实现更加高效和可靠的运动和运输。
希望本文的介绍能够帮助大家更加深入地了解气垫工作原理，为相关领域的发展和应用提供参考和指导。
气垫快速进排气装置在压力机中的应用及工作原理
（Ｓｈａｎｇｈａｉ ＬＳ Ｈｅａｖｙ Ｍａｃｈｉｎｅｒｙ Ｃｏ．，Ｌｔｄ．，Ｓｈａｎｇｈａｉ ２０１１０８，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｔｈｅ ｆ ｉｎｉｔｅ ｅｌｅｍｅｎｔ ａｎａｌｙｓｉｓ （ＦＥＡ１ ｈａｓ ｂｅｅｎ ｃｏｎｄｕｃｔｅｄ ｔｏ ｔｈｅ ｆｌａｍｅ ｗａｌｋｉｎｇ ｂｅａｍ ａｎｄ ｃｙｌｉｎｄｅｒ ｏｆ ｌＯＭＮ ｆａｓｔ ｆｏｒｇｉｎｇ ｈｙｄｒａｕｌｉｃ ｐｒｅｓｓ ｉｎ ｔｈｅ ｔｅｘｔ．Ｔｈｅ ３Ｄ ｍｏｄｅｌ ｈａｓ ｂｅｅｎ ｅｓｔａｂｌｉｓｈｅｄ ｂｙ ｓｏｌｉｄｗｏｒｋｓ ａｎｄ ｌｅｄ
３９ —
第５１卷
锻压装备与制造技术
要考 虑 配置快 速进 排气 装置 。
１ 气垫快速进排气装置的工作原理
对现有压力机气垫进 、排气结构进行改
进 ，在 原 气 垫 管 路 中增 加 了结 构 阀 、二 位 三
通 电控 截止 阀 、二 位 五通 电控 截止 阀 ，如 图 １
所示 。 气 垫 开始 工 作前 ，二位 五 通 电控 截 止 阀
ｉｎｔｏ ＨｙｐｅｒＭｅｓｈ ｔｏ ｍｅｓｈ．Ｆｉｎａｌｌｙ．ｔｈｅ ｆｉｎｉｔｅ ｅｌｅｍｅｎｔ ａｎａｌｙｓｉｓ ｈａｓ ｂｅｅｎ ｃｏｍｐｌｅｔｅｄ．Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ ｍａ— ｔｅｒｉａｌ ｏｆ ｔｈｅ ｆｒａｍｅ ｓｈｏｕｌｄ ｂｅ ＺＧ２５Ｍｎ ｗｉｔｈ ２９５ＭＰａ ｏｆ ｙｉｅｌｄ ｓｔｒｅｓｓ ａｎｄ １ ２８ ＭＰａ ｏｆ ｔｈｅ ｍａｘ ｅｑｕｉｖａｌｅｎｔ ｓｔｒｅｓｓ；ｔｈｅ ｍａｔｅｒｉａｌ ｏｆ ｗａｌｋｉｎｇ ｂｅａｍ ｓｈｏｕｌｄ ｂｅ ＺＧ２５Ｍｎ ｗｉｔｈ ７６ＭＰａ ｏｆ ｔｈｅ ｍａｘ ｅｑｕｉｖａｌｅｎｔ ｓｔｒｅｓｓ ｗｈｉｌｅ ｔｈｅ ｍａｔｅｒｉａｌ ｏｆ ｃｙｌｉｎｄｅｒ ｓｈｏｕｌｄ ｂｅ ２５ＣｒＭｏ ｗｉｔｈ １２４ＭＰａ ｏｆ ｔｈｅ ｍａｘ ｅｑｕｉｖａｌｅｎｔ ｓｔｒｅｓｓ；ｔｈｅ ｓｔｒｕｃｔｕｒｅ ｉＳ ｓａｆｅ．Ｔｈｕｓ ｉｔ ｉＳ ｄｅｔｅｒｍｉｎｅｄ ｔｈａｔ ｔｈｅ ｓｔｒｕｃｔｕｒｅ ｄｅｓｉｇｎ ｉＳ ｒｅａｓｏｎａｂｌｅ． Ｋｅｙｗｏｒｄｓ：Ｆａｓｔ ｆｏｒｇｉｎｇ ｈｙｄｒａｕｌｉｃ ｐｒｅｓｓ；Ｆｒａｍｅ；ＦＥＡ；Ｅｑｕｉｖａｌｅｎｔ Ｓｔｒｅｓｓ
压力机气垫气动系统的实施方案探讨
第!!卷第！期锻压装备与制造技术Vol.55No.5CHINA METALFORMING EQUIPMENT&MANUFACTURING TECHNOLOGY Oct.2020压力机气垫气动系统的实施方案探讨梅碧舟，郭洪昌，魏贤达,孙静燕(浙江易锻精密机械有限公司，浙江宁波315702)摘要:作为压力机功能部件的气垫，设计一套合理的气动系统，将方便实现压力机的智能化，同时也降低气垫的故障率，提升气垫的寿命。
本文即对压力机气垫气动系统的实施方案进行探讨。
关键词：气垫;压力机;调整中图分类号:TG315.5 文献标识码:AD01：10.16316/j.issn.1672—0121.2020.05.010文章编号：1672—0121(2020)05—0045—03气垫作为压力机的功能部件被广泛使用，可用来实现压边、顶料等工艺应用。
气垫正常放置在工作台下面，也有的放在滑块里面。
气垫一旦出现故障,其维修工作是令人头痛的问题，尤其在一些大型压力机上,工作台很重,地坑很深,有的还带有移动工作台、单顶冠等。
拆卸起来需要很长的时间,并且需要大型的起吊设备。
为了保持气垫少故障，了生产装配良好、合理地使用外,设计一的气动系统是降低故障率的较为的方法。
并且随冲压收稿日期:2020-04-22；修订日期:2020-05-28作者简介:梅碧舟(1967-)，男，高级工程师，从事压力机设计开发研究。
E-mail:**************自动化及智能化工厂的逐步实施，对智能调整气动的要来。
1方案比较与改进在以往的压力机设计中，往往会采取如图1所示气动方式，气12件34给气垫气6气，气垫气有5、放气87,气垫气气垫10气9，气9的大一下式逆A">A$S・N'(!c・S•&大大改善。
对曲柄偏角2修改后重新安装试车,滑块了设的要，法在压力机了重要的作用，使工作有的、有地，可要的重工作。
参考文献：⑴何德誉•曲柄压力机Z M[.北京:机械工业岀版社,1981.[2]李冰，付群.1300t机械压力机滑块精度分析及提高精度的措施[J]-一重技术,1992,(2).The method of adjusting the operating accuracy of the press slideZHANG Guanjun,SHI Lei,YANG Jianjun,SHEN Yang(Jiangsu Yawei Machine Tool Co.,Ltd.,Yangzhou225200,Jiangsu China)Abstract：It is the goal pursued by the press manufacturer to ensure the high precision of the slide during the operation of the press.The accuracy of the press directly affects the quality,accuracy and service life of the die.However,due to processing errors and other reasons,there are deviations in parallelism and perpendicularity between the bottom surface of the slider and the plane of the worktable during the operation of the press.In-depth analysis of the relationship between parallelism,perpendicularity and slider stroke is the subject of this text.Key words：Slider operating accuracy;Stroke influence coefficient;Stroke deviation curve_45—第55卷锻压裝备与制造技术24 59 103~m图1传动型气垫气动原理图1•气源2•闸阀3•气动三联件4単向阀5•安全阀门6.tC 阀7. 阀&闸阀9•气管10•气垫式中：！——空气流速；—配管内表面；—气垫气缸面积；S ——行程长；N —行程数°气管直径一般比较大，大型压力机有的在4英 寸左右,以便气垫与气包之间换气顺畅,防止造成发 热及气流声。
气垫气泵的工作原理
气垫气泵的工作原理
气垫气泵的工作原理基于压缩空气的原理。
它通常由一个压缩机和一个气垫组成。
当压缩机开始运行时，它会将空气压缩到一个储气罐中，这时的空气被称为压缩空气。
一旦储气罐中的压缩空气达到一定的压力，它就会被释放到气垫中。
气垫通常是由一种弹性材料制成的，例如橡胶或塑料。
当气垫内充满了压缩空气时，它会膨胀并变得更加坚硬。
这使得气垫能够承受重量或压力，例如用于汽车悬挂系统或坐垫。
当气垫需要释放压力时，它可以通过一个叫做“放气阀”的小孔释放空气。
这导致气垫变得更加柔软，从而减轻了承受的重量或压力。
整个过程由一个叫做气压控制器的设备控制，可以根据需要调整压力。
压力机气垫工作原理及说明
气垫工作原理
一、拉伸垫结构
它是由一个顶冠、两套主缸、一套滞后闭锁缸、拉伸油箱等组成一体。
二、工作原理
1、控制气路：自动、手动
拉伸垫自动：根据工艺参数设定拉伸垫气压，通过储气罐上压力传感器得出数据与设定参数相比较，控制阀○1给拉伸垫储气罐进排气。
控制面板上气垫旋钮应指自动位置。
拉伸垫手动：根据工艺参数设定拉伸垫气压，通过减压阀○12进行调整。
电磁阀○2的电常闭变成常通，拉伸垫储气罐进行进排气。
控制面板上气垫旋钮应指手动位置。
闭锁手动：闭锁气压调整通过减压阀○11进行调整，调整的气压范围0.35Mpa~0.50Mpa之间。
2、主气路：拉伸垫的原始位置是落下位置。
先导电磁阀○6得电，气体通过阀○6推动主阀○3使常闭变成常通。
拉伸垫储气罐气体经节流阀○13、主阀○3进入拉伸垫气缸使气垫升起。
外部受力顶冠下行气缸和闭锁缸活塞同时下行，气体通过主阀○3和节流阀○13或单阀○9回拉伸垫储气罐。
滞后缸内的液压油通过活塞上单阀○10和连通管路进入上腔。
3、闭锁动作原理：当滞后缸活塞下行到下腔时（滑块度数在175度），电磁阀○4○5得电气体通过○4○5进入
闭锁缸○14推动活塞前进封闭连通管路，使滞后缸内上腔液压油无法回到下腔。
产生闭锁现象（顶冠出现下
沉）。
（滑块在240度）电磁阀○4○5失电，拉伸垫气缸进气带动滞后缸活塞向上运行滞后缸上腔液压油，推动闭锁缸○14活塞归位，液压油通过连通管路回到滞后缸下腔顶冠上升。
8bar高压承重气垫
8bar高压承重气垫第一章概述第一节用途及特点8bar高压承重气垫主要用于撑开窄小缝隙的坍塌物，使缝隙撑大后，解救缝隙中的被压人或物。
第二节组成高压承重气垫主要由气垫、减压器、复式操纵仪、充气管、脚泵和高压空气瓶等组成。
第三节主要技术性能V1高压承重气垫：举升力：1000kg最大举升高度：7.5cm重量：0.44kgV5高压承重气垫：举升力：5700kg最大举升高度：14.5cm重量：1.7kgV18高压承重气垫：举升力：17.7t最大举升高度：27cm重量：7.5kgV24高压承重气垫：举升力：24t最大举升高度：30.6cm重量：9.8kg第二章构造与工作原理第一节构造高压承重气垫主要由气垫、减压器、复式操纵仪、10米红黄充气管、脚泵和高压空气瓶等组成，见图1-1。
其中共配置四种规格的气垫，其结构见图1-2，气垫剖面图见图1-3。
图1-1 高压承重气垫总体结构图1-起重气垫 2-减压器 3-气瓶 4-充气管 5-复式操纵仪图1-2 高压承重气垫示意图1-V1高压承重气垫 2-V5高压承重气垫 3-V18高压承重气垫 4-V24高压承重气垫图1-3 气垫剖面图1-外层 2-钢丝 3-绝缘层 4-芳族聚酰胺 5-绝缘层 6-内层1 2 3 4 51234第二节工作原理8bar高压承重气垫以压缩空气作为动力，通过向气垫内注入空气，使气垫膨胀，从而达到举升重物的效果。
第三章使用与操作第一节安全操作规程1．由于起重气垫在充气后表面为弧形，特别是起重至最大高度后，与被顶升物体的接触面很小，所以必须使用垫块将被顶撑物体稳定。
在缝隙中插入垫块时，尽量避免接触被顶撑物体，防止造成人身伤害。
2．旋转复式操纵仪和脚泵上的放气旋钮时，应注意不要用力将放气旋钮拧至最大位置，以免导致放气旋钮损坏。
3.高压承重气垫主要用于顶升作业，避免长时间作为支撑使用。
第二节使用操作8bar高压承重气垫操作步骤如下：一、充气前的准备步骤一：首先将减压器与气瓶阀相连接（见图1-4），然后将减压器与复式操纵仪进气口连接，再将高压承重气垫通过充气管与复式操纵仪连接（见图1-5、图1-6）；图1-4 减压器与气瓶连接示意图1-减压器接口 2-减压器开关 3-气瓶阀 4-气瓶压力表 5-压力调节阀6-充气压力表图1-5 复式操纵仪图1-6 充气管1-进气口 2-放气旋钮 3-操纵仪开关 1-充气管与气垫接口 2-充气管与操4-泄压阀 5-充气管与操纵仪接口 6-压力表纵仪接口步骤二：关闭减压器开关，将气瓶阀打开，通过气瓶压力表查看气瓶内部的压力。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
气垫工作原理
、拉伸垫结构
它是由一个顶冠、两套主缸、一套滞后闭锁缸、拉伸油箱等组成一体。
二、工作原理
1、控制气路：自动、手动
拉伸垫自动：根据工艺参数设定拉伸垫气压，通过储气罐上压力传感器得出数据与设定参数相比较，控制
阀①给拉伸垫储气罐进排气。
控制面板上气垫旋钮应指自动位置。
拉伸垫手动：根据工艺参数设定拉伸垫气压，通过减压阀(2进行调整。
电磁阀@的电常闭变成常通，拉伸垫储气罐进行进排气。
控制面板上气垫旋钮应指手动位置。
闭锁手动：闭锁气压调整通过减压阀2进行调整，调整的气压范围0.35Mpa~0.50Mpa 之间。
2、主气路：拉伸垫的原始位置是落下位置。
先导电磁阀©资电，气体通过阀色推动主阀2使常闭变成常通。
拉
伸垫储气罐气体经节流阀2 主阀2进入拉伸垫气缸使气垫升起。
外部受力顶冠下行气缸和闭锁缸活塞同
;0辛
气垫储气罐
II XBIIllEII £11
闭锁缸储气罐
-
气垫闭锁
S
?
■J'./
A
时下行，气体通过主阀滞后缸内的液压油通过活塞上单阀
通管路进入上腔。
3、闭锁动作原理：当滞后缸活塞下行到下腔时（滑块度数在175度）,电磁阀（4更得电气体通过啖进入闭锁
缸14推动活塞前进封闭连通管路，使滞后缸内上腔液压油无法回到下腔。
产生闭锁现象（顶冠出现下沉）
（滑块在240度）电磁阀4［失电，拉伸垫气缸进气带动滞后缸活塞向上运行滞后缸上腔液压油，推动闭
锁缸144活塞归位，液压油通过连通管路回到滞后缸下腔顶冠上升。
