单片机控制字

合集下载

单片机原理及应用期末考试复习题

单片机原理及应用期末复习题一、填空题1．相对寻址是以PC的当前值为基准，加上指令中给出的相对偏移量形成目标地址的方式。

2．A T89S51单片机的1个机器周期含有12 个晶振周期或 6 状态周期。

3．A T89S51单片机进行扩展时，用P0 口作为地址/数据总线，用P2口作为地址总线高8位。

4．假定累加器A的内容30H，执行指令：1000H：MOVC A，@A+PC后，把程序存储器1031H单元的内容送累加器A中5.指令格式是由操作码和操作数部分组成。

6. AT89S51单片机的串行口控制寄存器中有2个中断标志位，它们是 TI和RI7. JNC rel指令执行时，当CY位为 0时程序发生跳转。

8.单片机位寻址区的单元地址是从20H单元到2FH单元，若某位地址是10H，它所在单元的地址应该是22H 。

9．外部中断0的中断入口地址为0003H，定时/记数器T1的中断入口地址为001BH。

10．串行口工作方式2为9位异步通信，若SMOD=0，f OSC = 6 MH Z，则其相应波特率为6×106/64 b/s11．堆栈应遵循先进后出规律，堆栈指针的符号为SP12、程序计数器PC存放的是下一条要执行指令的地址；13、指令MOVX A, @DPTR的寻址方式是寄存器间接寻址：14、MCS-51访问ROM、片内RAM、片外RAM的指令助记符分别为MOVC 、MOV和 MOVX 。

15、机器字长为8位，则[—10]原 = 8AH ，[－10]反= F5H ，[－10]补=F6H 。

16、已经累加器A = 97H，则执行指令ADD A, #7DH后，A = 14H ，C =1 ，OV = 0 ，AC = 1 。

二、单项选择题1．AT89S51单片机的( d )口的引脚，还具有外中断、串行通信等第二功能。

a）P0 b）P1 c）P2 d）P32．单片机应用程序一般存放在（ b ）a)RAM b）ROM c）寄存器 d）CPU3．已知某数的BCD码为0111010101000010 则其表示的十进制数值为（b）a） 7542H b） 7542 c） 75.42H d） 75.424．下列指令中不影响标志位CY的指令有（ d ）。

C51单片机关键字

构成 do..while 循环结构
数据类型说明双精度浮点数
程序语句
构成 if..else 选择结构
数据类型说明枚举
程序语句
退出最内层循环
程序语句
Switch 语句中的选择项
数据类型说明单字节整型数或字符型数据
存储类型说明在程序执行过程中不可更改的常量值
程序语句
转向下一次循环
程序语句
Switch 语句中的失败选择项
数据类型说明联合类型数据
数据类型说明无符号数数据
数据类型说明无类型数据
数据类型说明该变量在程序执行中可被隐含地改变
程序语句
构成 while 和 do..while 循环结构
关键字 bit sbit Sfr Sfr16 data bdata idata pdata xdata code interrupt reentrant using
C51 单片机中的关键字
C 51 关键字
用
途说
明
存储种类说明用以说明局部变量,缺省值为此
程序语句
退出最内层循环
程序语句
Switch 语句中的选择项
数据类型说明单字节整型数或字符型数据
存储类型说明在程序执行过程中不可更改的常量值
程序语句
转向下一次循环
程序语句
Switch 语句中的失败选择项
程序语句
数据类型说明基本整型数
数据类型说明长整型数
存储种类说明使用 CPU 内部寄存的变量
程序语句
函数返回
数据类型说明短整型数
数据类型说明有符号数,二进制数据的最高位为符号位运算符Βιβλιοθήκη 计算表达式或数据类型的字节数

51单片机控制LED显示汉字

用51单片机控制led显示汉字，电路中行方向由p0口和p2口完成扫描，由于p0口没有上拉电阻，因此接一个4.7k*8的排阻上拉。

如没有排阻，也可用8个普通的4.7k 1/8w电阻。

为提供负载能力，接16个2n5551的NPN三极管驱动。

列方向则由4—16译码器74LS154完成扫描，它由89C51的P1.0---P1.3控制。

同样，驱动部分则是16个2N5401的三极管完成的。

电路的供电为一片LM7805三端稳压器，耗电电流为100ma左右。

采用一块12*20cm的万能电路板，应当选用质量好些的发光管，（否则有坏点现象，更换起来较麻烦）首先将256个发光管插入电路板，注意插入方向，同时使高度一致，行方向直接焊接起来，列方向则搭桥架空焊接，完成后用万用表测试一下如有不亮的更换掉。

然后找一个电脑硬盘的数据线，截取所需的长度，分别将行，列线引出至电路的相关管脚即可。

原理图为了简洁，故只画出了示意图，行列方向只画出了2个三极管，屏幕只画出4个发光管，实际上发光管为256只，三极管行列方向各16只，一共32只。

焊接过程认真仔细一天时间即可完成全部制作。

将程序编译后烧写入89c51, 插入40pin Ic座，即可看到屏幕轮流显示：“倚天一出宝刀屠龙”。

当然，你可将程序的汉字代码部分更换为您所需要的代码即可显示你所需要的汉字。

程序清单：ORG 00HLOOP: MOV A,#0FFH ；开机初始化，清除画面MOV P0,A ；清除P0口ANL P2,#00 ；清除P2口MOV R2,#200D100MS: MOV R3,#250 ；延时100毫秒DJNZ R3,$DJNZ R2,D100MSMOV 20H,#00H ；取码指针的初值l100: MOV R1,#100 ；每个字的停留时间L16: MOV R6,#16 ；每个字16个码MOV R4,#00H ；扫描指针清零MOV R0,20H ；取码指针存入R0L3: MOV A,R4 ；扫描指针存入AMOV P1,A ；扫描输出INC R4 ；扫描指针加1，扫描下一个MOV A,R0 ；取码指针存入AMOV DPTR,#TABLE ；取数据表的上半部分的代码MOVC A,@A+DPTRMOV P0,A ；输出到P0INC R0 ；取码指针加1，取下一个码。

单片机控制LCD1602显示字符(测试通过)

单片机控制LCD1602显示字符（测试通过）
本次测试的是常用LCD1602 显示屏，操作流程很简单，但有些小问题要
注意，如该LCD 处理速度有些慢，单片机在发送控制指令时需要适当延时，
否则可能操作失败。

一、硬件简介
1>引脚介绍
具体引脚如下：
单片机需要操作的引脚有：RS、RW、E 及DB0~7
2>指令介绍
在这里，仅仅介绍下什么是CGRAM、什么是DDRAM？
CGRAM：是用户自定义字符存放存储器，可以自己在指定地址定义字符DDRAM：是对应屏幕位置的存储器，设定了该地址，就确定了从屏幕什么
位置开始显示字符
二、软件部分
#include#include#define DATA P0sbit RS=P2;sb it RW=P2 ;sbit EN=P2;un sign ed char zifu[]={“Hello,World!0”};unsigned char wangzhi[]={“shop108408772.taobao/”};void delayms(unsigned char m) //适当延时{unsigned char i;while(m--){for(i=0;i//写1 个字节{RW=0;_nop_();_nop_(); EN=1;_nop_();DATA=canshu;EN=0;_nop_();_nop_();}
void main(){unsigned char *point;RS=0;WRITE_BYTE(1);//清屏delayms(10);//。

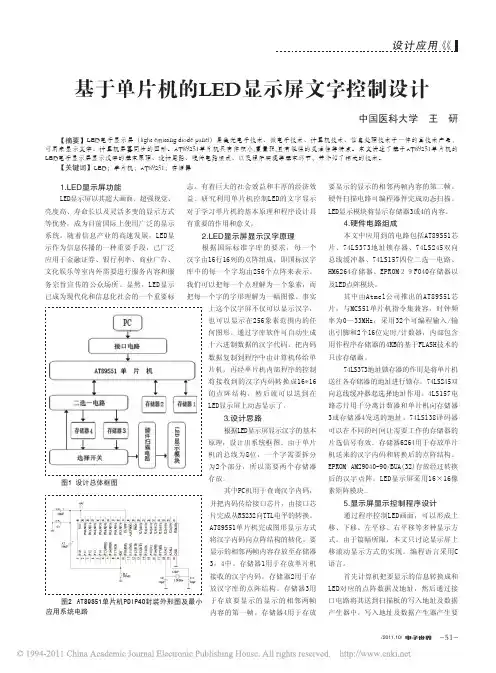

基于单片机的LED显示屏文字控制设计

-51-/2011.10/基于单片机的LED显示屏文字控制设计中国医科大学王研【摘要】LED电子显示屏（light emitting diode panel）是集光电子技术、微电子技术、计算机技术、信息处理技术于一体的高技术产品，可用来显示文字、计算机屏幕同步的图形。

AT89S51单片机具有体积小,重量轻,且有很强的灵活性等特点。

本文讲述了基于AT89S51单片机的LED电子显示屏显示汉字的基本原理、设计思路、硬件电路组成、以及程序实现等基本环节，并介绍了相关的技术。

【关键词】LED；单片机；AT89S51；存储器1.LED显示屏功能LED显示屏以其超大画面、超强视觉、亮度高、寿命长以及灵活多变的显示方式等优势，成为目前国际上使用广泛的显示系统。

随着信息产业的高速发展，LED显示作为信息传播的一种重要手段，已广泛应用于金融证券、银行利率、商业广告、文化娱乐等室内外需要进行服务内容和服务宗旨宣传的公众场所。

显然，LED显示已成为现代化和信息化社会的一个重要标志。

有着巨大的社会效益和丰厚的经济效益。

研究利用单片机控制LED的文字显示对于学习单片机的基本原理和程序设计具有重要的作用和意义。

2.LED显示屏显示汉字原理根据国际标准字库的要求，每一个汉字由16行16列的点阵组成，即国标汉字库中的每一个字均由256个点阵来表示。

我们可以把每一个点理解为一个象素，而把每一个字的字形理解为一幅图像。

事实上这个汉字屏不仅可以显示汉字，也可以显示在256象素范围内的任何图形。

通过字库软件可自动生成十六进制数据的汉字代码。

把内码数据复制到程序中由计算机传给单片机，再经单片机内部程序的控制将接收到的汉字内码转换成16*16的点阵结构，然后就可以送到在LED显示屏上动态显示了。

3.设计思路根据LED显示屏显示汉字的基本原理，设计出系统框图。

由于单片机的总线为8位，一个字需要拆分为2个部分，所以需要两个存储器存放。

其中PC机用于查询汉字内码，并把内码传给接口芯片，由接口芯片完成从RS232向TTL电平的转换。

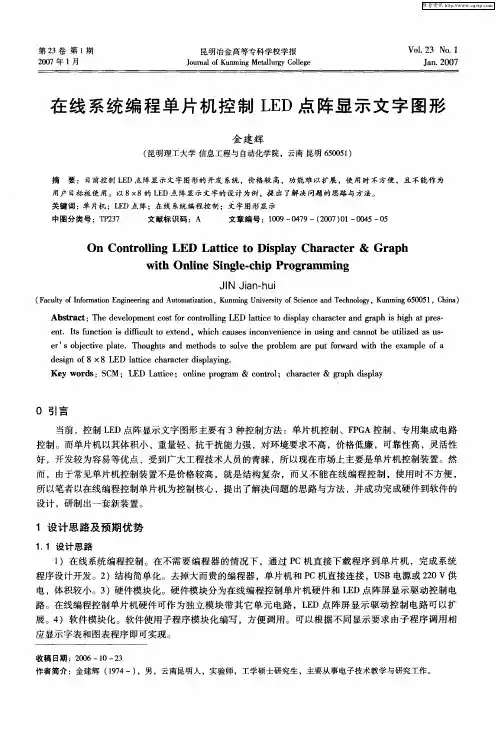

在线系统编程单片机控制LED点阵显示文字图形

路。在线编程控制单片机硬件可作为独立模块带其它单元电路，ＬＤ点阵屏显示驱动控制电路可以扩Ｅ
展。４软件模块化。软件使用子程序模块化编写，方便调用。可以根据不同显示要求由子程序调用相）应显示字表和图表程序即可实现。
０引言
当前，控制ＬＤ点阵显示文字图形主要有３种控制方法：单片机控制、ＦＧＥＰＡ控制、专用集成电路控制。而单片机以其体积小、重量轻、抗干扰能力强，对环境要求不高，价格低廉，可靠性高，灵活性
好，开发较为容易等优点，受到广大工程技术人员的青睐，所以现在市场上主要是单片机控制装置。然
ＯｎＣｏｔｏｌｇＬＥＤｔｉｅｔｓｌｙＣｈｒｃｅ＆ＧｒｐｎｒｌｎｉＬａｔｏＤｉｐａａａｔｒｃａｈ、ｈＯｎｉｅＳｎｌ・ｈｐＰｏｒｍｍｉｇｔｌｉｇｅｃｉｒｇａｎｎ
维普资讯
第２３卷第１期
２００７年１月
昆明冶金高等专科学校学报
ＪｕｎｌｏｎｎｔｌｒｙＣｌｇｏｒａｆＫｕｍｉｇＭｅａｌｇｏｌｅｕｅ
Ｖｏ．Ｎｏ１１２３．
Ｊｎ２０ａ．０７
在线系统编程单片机控制ＬＤ点阵显示文字图形Ｅ
而，由于常见单片机控制装置不是价格较高，就是结构复杂，而又不能在线编程控制，使用时不方便，所以笔者以在线编程控制单片机为控制核心，提出了解决问题的思路与方法，并成功完成硬件到软件的设计，研制出一套新装置。

单片机控制原理

单片机控制原理单片机控制原理是指利用单片机作为核心控制器，通过输入输出接口、计算和存储等功能来实现对外部设备的控制和数据处理。

通常情况下，单片机控制原理包括以下几个方面的内容：1. 时序控制：单片机可以通过设定不同的时钟周期来控制不同的操作，如设置定时器、延时函数等。

通过合理的时序控制，可以确保程序的执行顺序和各个模块的工作状态之间的协调与同步。

2. 输入输出控制：单片机可以通过输入输出口与外部设备进行数据交互。

输入口可以接收外部信号或数据，如键盘输入、传感器信号等；输出口可以向外部设备发送数据或控制信号，如数码管显示、LED灯亮灭、电机转动等。

通过控制输入输出口的电平状态，可以实现对外部设备的控制。

3. 中断控制：单片机中断是指在执行过程中，根据某种条件的发生，跳出当前的任务而执行某个特定的程序流程。

通过设置中断向量表和中断服务函数，可以实现对特定事件的及时响应和处理，提高系统的实时性和可靠性。

4. 程序控制：单片机通过运算、逻辑判断和数据存储等功能，可以实现复杂的程序控制。

例如，可以根据条件判断、循环控制等方式来完成不同的任务，如状态机控制、PID控制、PWM调节等。

通过合理的程序设计，可以提高系统的灵活性和扩展性。

5. 数据处理和存储：单片机内部具有存储器，可以用于存储程序、数据和临时变量等。

通过利用寄存器、RAM和Flash存储器等功能，可以对数据进行读取、计算和存储等操作。

同时，还可以利用单片机的算术和逻辑运算单元，实现各种数据处理功能，如数据加减运算、逻辑判断、位操作等。

通过以上的控制原理，单片机可以实现对各种设备和系统的控制，应用范围非常广泛。

无论是家电、汽车电子、工业自动化、通信设备等领域，单片机的控制原理都发挥着重要的作用。

单片机及控制-第一章单片机基础知识

关于逻辑高低电平： 1) 5V CMOS 、 HC 、 AHC 、 AC 中，输入大于 3. 5V 算高电平，输入小于 1.5 V 算低电平； 2) 5 V TTL 、 AB T 、 AHCT 、 HC T 、 ACT 中，输入大于 2 V 算高电平，输入小于 0. 8V 算低电平； 3) 3. 3V LV TTL 、 LV T 、 L VC 、 AL VC 、 LV 、 AL V T 中，输入大于 2V 算高电平 | | 输入小于 0. 8V 算低电平；
【单片机的应用领域】目前单片机渗透到我们生活的各个领域，几乎很难找到哪个领域没有单片机的踪迹。导弹的导航装置，飞机上各种仪表的控制，计算机的网络通讯与数据传输，工业自动化过程的实时控制和数据处理，广泛使用的各种智能 IC 卡，民用豪华轿车的安全保障系统，录像机、摄像机、全自动洗衣机的控制，以及程控玩具、电子宠物等等，这些都离不开单片机。更不用说自动控制领域的机器人、智能仪表、医疗器械了。因此，单片机的学习、开发与应用将造就一批计算机应用与智能化控制的科学家、工程师。
AT89S52 具有以下标准功能：8K 字节 Flash，256 字节 RAM，32 位 I/O 口线，看门狗定时器，2 个数据指针，三个 16 位定时器/计数器，一个 6 向量 2 级中断结构，全双工串行口，片内晶振及时钟电路。另外，AT89S52 可降至 0Hz 静态逻辑操作，支持 2 种软件可选择节电模式。空闲模式下，CPU 停止工作，允许 RAM、定时器/计数器、串口、中断继续工作。掉电保护方式下，RAM 内容被保存，振荡器被冻结，单片机一切工作停止，直到下一个中断或硬件复位为止。

单片机考点

一、例题例4—1 使用定时器/计数器T0的方式0，设定1 ms的定时。

在P1.0引脚上产生周期为2 ms 的方波输出.晶体振荡器的频率为fosc=6 MHz。

（p100)解：①定时常数计算振荡器的频率fosc=6 MHz=6×106 Hz方式0计数器长度L=13，２L=213=8 192定时时间t=1 ms=1×10-3 s定时常数TC=2L—fosc×t/12=8192-6×106×10—3/12=8 192—500=7 692定时常数TC转换成二进制数TCB=1 1110 0000 1100 B所以TCH=0F0H，TCL=0CH②TMOD的设定（即控制字）＃00H③编程MOV TMOD,＃00H ；写控制字MOV TH0，#0F0H ；写定时常数MOV TL0,＃0CHSETB TR0 ；启动T0SETB ET0 ；允许T0中断SETB EA ；开放CPU中断AJMP $ORG 000BH ;T0中断矢量地址AJMP INQPORG 00××H ；中断服务程序INQP:MOV TH0,＃0F0H ；重写定时常数MOV TL0,#0CHCPL P1。

0 ；P1.0变反输出RETI ;中断返回例4—2使用定时器/计数器T1的方式1，设定1 ms的定时.同样，在P1.0引脚上产生周期为2 ms的方波输出。

晶体振荡器的频率为fosc=6 MHz。

（p101）解：①定时常数计算振荡器的频率fosc=6 MHz=6×106 Hz，方式1计数器长度L=16，2L=216=65 536定时时间t=1 ms=1×10—3 s定时常数TC=2L—fosc×t/12=65536-6×106×10-312= 65 536—500=65 036定时常数TC转换成二进制TCB=1111 1110 0000 1100 B=0FE0CH所以TCH=0FEH （高8位），TCL=0CH（低8位）②TMOD的设定（即控制字）#10H③编程ORG 001BH ；T1中断矢量地址AJMP INQPORG 100H ；主程序入口MOV TMOD，＃10H ；写控制字MOV TH1，＃0FEH ;写定时常数MOV TL1，#0CHSETB TR1 ;启动T1SETB ET1 ;允许T1中断SETB EA ；开放CPU中断AJMP ＄ORG 00××H ；中断服务程序INQP：MOV TH1，#0FEH ；重写定时常数MOV TL1,#0CHCPL P1.0 ;P1。

单片机技术基础位、字节和字

单片机技术基础位、字节和字单片机技术基础：位、字节和字在单片机技术领域中，位、字节和字是三个基本的计量单位。

它们在嵌入式系统和数码电子产品中扮演着重要的角色。

本文将介绍位、字节和字的概念、计算方法以及它们在单片机应用中的应用。

1. 位（Bit）位是计量信息量最小的单位，它表示二进制系统中的一个数字，只能是0或1。

在计算机中，所有的数据和指令都是由一串二进制位组成的。

例如，一个8位的二进制数字可以表示0到255之间的数值。

2. 字节（Byte）字节是计量存储容量的单位，它由8个位组成。

字节是计算机中通用的存储单元，用于存储一个字符或一个二进制数字等数据。

字节的计算方式如下：1 Byte = 8 Bit。

在单片机应用中，字节常用于表示一组数据或一段程序的长度。

例如，一个单片机的存储器容量可以以字节为单位进行描述，比如16KB 的存储器可以存储16 * 1024个字节的数据。

3. 字（Word）字是计量处理器位宽的单位，它由多个字节组成。

字的位数取决于处理器的设计，常见的字位数有8位、16位、32位和64位等。

不同位数的字可以处理不同大小范围的数据。

在单片机中，字常用于表示一组数据或处理器的寻址能力。

例如，一个16位单片机可以一次读取或写入16位（2个字节）的数据，而一个32位单片机可以一次读取或写入32位（4个字节）的数据。

4. 应用场景位、字节和字在单片机应用中有着广泛的应用。

以下是几个常见的应用场景：4.1 I/O接口控制单片机中的I/O口通常以位为单位进行控制。

通过给定的位值，可以实现对外部设备的开关控制、信号采集和状态判断等功能。

例如，通过设置某一位为高电平可以点亮LED灯，通过读取某一位的状态可以判断是否有按键按下。

4.2 存储器容量描述单片机的存储器容量常用字节为单位进行描述。

这样可以准确地知道存储器可以存储多少数据或程序。

根据应用需求，可以选择适当的存储器容量来满足要求。

例如，对于一些小型应用，8KB的存储器容量已经足够，但对于复杂的应用，可能需要更大容量的存储器。

单片机数码管控制方式

单片机数码管控制方式数码管是一种常见的输出设备，用于显示数字和字母等字符。

在单片机应用中，通过控制数码管的亮灭状态，可以实现各种显示效果，如计时器、温度显示等。

本文将介绍几种常见的单片机数码管控制方式。

一、静态显示方式静态显示方式是最简单的数码管控制方式之一。

它通过直接控制数码管的每一位，使其显示相应的数字或字符。

静态显示方式的特点是显示稳定，但需要占用较多的IO口资源。

在静态显示方式中，单片机通过控制每一位数码管的引脚，使其亮起或熄灭。

具体的控制流程如下：1. 设置引脚的工作模式为输出模式；2. 通过逐位设置引脚的电平，使对应的数码管亮起或熄灭；3. 根据需要的显示效果，不断循环执行步骤2。

二、动态扫描方式动态扫描方式是一种常见的数码管控制方式。

它通过快速切换数码管的亮灭状态，使人眼产生视觉暂留效果，从而实现数字或字符的显示。

动态扫描方式的特点是节省IO口资源，但需要较高的刷新频率。

在动态扫描方式中，单片机通过依次设置每一位数码管的引脚为高电平，其他位的引脚为低电平，从而实现数码管的动态显示。

具体的控制流程如下：1. 设置引脚的工作模式为输出模式；2. 依次将每一位数码管的引脚设置为高电平，其他位的引脚设置为低电平；3. 等待一段时间，使人眼产生视觉暂留效果；4. 根据需要的显示效果，不断循环执行步骤2和步骤3。

三、面阵扫描方式面阵扫描方式是一种高级的数码管控制方式。

它通过将多个数码管组成一个矩阵，通过行列扫描的方式实现数字或字符的显示。

面阵扫描方式的特点是可以显示更多的内容，但需要较高的计算和刷新速度。

在面阵扫描方式中，单片机通过设置行和列的引脚状态，控制数码管的亮灭。

具体的控制流程如下：1. 设置引脚的工作模式为输出模式；2. 依次设置每一行的引脚为低电平，其他行的引脚为高电平；3. 依次设置每一列的引脚为高电平或低电平，控制数码管的亮灭；4. 等待一段时间，使人眼产生视觉暂留效果；5. 根据需要的显示效果，不断循环执行步骤2、步骤3和步骤4。

51单片机按键等控制代码

8 位立即数带进位加到累加器累加器带借位减去寄存器内容累加器带借位减去直接地址单元累加器带借位减去间接 RAM 内容累加器带借位减去 8 位立即数累加器加 1 寄存器加 1 直接地址单元内容加 1 间接 RAM 内容加 1 DPTR 加 1 累加器减 1 寄存器减 1 直接地址单元内容减 1 间接 RAM 内容减 1 A 乘以 B A 除以 B 累加器进行十进制转换
3、逻辑操作类指令助记符 ANL A,Rn ANL A,direct ANL A,@Ri ANL A,#data8 ANL direct,A ANL direct,#data8 ORL A,Rn ORL A,direct ORL A,@Ri ORL A,#data8 ORL direct,A ORL direct,#data8 XRL A,Rn XRL A,direct XRL A,@Ri XRL A,#data8 XRL direct,A XRL direct,#data8 CLR A CPL A RL A RLC A RR A
进位位和直接地址位相“与”
ANL C,/bit
进位位和直接地址位的反码相“与”
ORL C,bit
进位位和直接地址位相“或”
ORL C,/bit
进位位和直接地址位的反码相“或”
MOV C,bit
直接地址位送入进位位
MOV bit,C
进位位送入直接地址位
字节数 1 2 1 2 1 2 2 2 2 2 2 2
功能说明寄存器内容加到累加器直接地址单元内容加到累加器间接 RAM 内容加到累加器 8 位立即数加到累加器寄存器内容带进位加到累加器直接地址单元内容带进位加到累加器间接 RAM 内容带进位加到累加器
字节数 1 2 1 2 1 2 1

单片机控制的lcd1602字符液晶滚动电路功能说明

单片机控制的lcd1602字符液晶滚动电路功能说明功能说明：单片机控制的LCD1602字符液晶滚动电路该电路是由单片机控制的LCD1602字符液晶显示屏的滚动功能。

通过单片机的程序控制，可以实现字符的滚动显示，从而达到信息展示的目的。

具体功能说明如下：1. 显示屏控制：该电路使用LCD1602字符液晶显示屏作为显示器，通过单片机的控制，可以控制显示屏上的字符显示。

显示屏具有2行16列的字符显示区域。

2. 滚动显示：通过单片机的程序控制，可以实现字符的滚动显示。

滚动显示可以从左向右或者从右向左进行，可以设置滚动速度和滚动内容。

3. 单片机控制：该电路使用单片机作为控制核心，通过单片机的GPIO口控制显示屏的数据和控制信号。

单片机可以根据用户的需求，通过编程实现不同的滚动效果。

4. 滚动速度调节：用户可以通过调节单片机程序中的延时参数，来控制滚动速度。

延时时间越短，滚动速度越快；延时时间越长，滚动速度越慢。

5. 滚动内容设置：用户可以通过编程将需要滚动显示的内容存储在单片机的内存中，然后通过单片机控制，将内容逐个字符地显示在LCD1602字符液晶显示屏上。

6. 滚动方向选择：用户可以通过编程设置滚动的方向，可以选择从左向右滚动或者从右向左滚动。

7. 硬件连接：该电路需要将单片机的GPIO口与LCD1602字符液晶显示屏的数据和控制信号引脚连接起来，通过连接线进行数据传输和控制。

总结：该电路通过单片机控制LCD1602字符液晶显示屏的滚动功能，可以实现字符的滚动显示，从而达到信息展示的目的。

用户可以通过编程设置滚动速度、滚动内容和滚动方向，灵活控制滚动效果。

这种电路在信息展示、广告宣传等领域有着广泛的应用。

AT89S51单片机的定时器和计数器

各位的功能说明： TF1（TCON.7, 8FH位）----T1溢出标志位。 TF0（TCON.5, 8DH位）----T0溢出标志位。 TR1（TCON.6, 8EH位）----T1运行控制位。 0：关闭T1；1：启动T1运行。 TR0（TCON.4, 8CH位）----T0运行控制位。 0：关闭T0；1：启动T0运行。
4、方式3（M1M0=11）：
• • • • T0分成2个8位定时器：TL0定时/计数器和TH0定时器； TL0占用T0控制位：C/T，TR0，GATE； TH0占用T1控制位：TR1、TF1； T1不能使用方式3工作，常作串口的波特率发生器使用。
振荡器 fosc
T0处于方式3时， T1可定为方式0、方式1和方式2，用来作为串行口的波特率发生器，或不需要中断的场合。
二、定时器工作方式：
由方式选择位M1、M0设定。
1、方式0（M1M0=00）：
13位定时/计数器。THx8位和TLx低5位组成加1计数器。计数外部脉冲个数：1～8192(213) 定时时间(若T=1s)：1s～8.19ms
fosc
T=12/fosc
2、方式1（M1M0=01）：
16位定时/计数器。 THx8位和TLx8位组成16位加1计数器。
T=12/fosc 计数外部脉冲个数：1～65536(216) 定时时间(若T=1s)：1s～(65536×T=65.54ms)
振荡器
fosc ÷12
（定时） C/T=0 C/T=1 （记数）启控动制
Tx引脚 TRx GATE INTx 1 ≥1
D15 D8D7 D0 加1 THx TLx （8位）溢出脉冲（8位）
；开Tx中断
；启动Tx定时器

单片机控制的LCD汉字显示电路设计(独家完整版)

单片机控制的LCD汉字显示电路设计1概述自20世纪以来，电子行业发生着翻天覆地的变化。

电子行业的发展推动着社会的发展，因此，世界各国也大力发展电子行业。

其中，在电子行业中，显示器产业是其中尤为重要的产业之一。

然而，在显示器产业中，LCD技术是最重要的技术之一。

众所周知，单片机像是电子行业中发挥着巨大作用的精灵。

它的能耗小、价格低廉，在简单的电子实验方面的应用非常广泛，在教育教学中深受广大电子教育工作者的喜爱。

1.1课题背景在电子行业中，LCD已被公认为是媒体时代的关键器件，它的低功耗、体积小、易于实现画面显示及优良的全色显示性能等特点，使其在现代社会中得到了广泛的应用。

可以说，LCD是本世纪初最有活力的电子产品之一。

与此同时，单片机的应用领域也非常广泛，大到导弹的导航装置，飞机上各种仪表的控制，小到广泛使用的智能IC卡，比如学校中使用的校园一卡通等，这些都离不开单片机。

因此，通过使用单片机可以使我们完成很多令我们意想不到的事情。

所以，本着理论与实践相结合的原则，本设计以单片机为核心控制器件控制LCD显示模块，通过硬件和软件的共同配合实现在128×64点阵液晶屏上显示汉字、字符等的功能,本系统由ATMEGA8单片机和点阵式液晶显示屏模块构成。

1.2设计要求系统硬件设计：系统选用ATMEGA8单片机作为主控和处理设备，LCD12864模块作为输出设备。

系统软件设计：微控制器处理和LCD模块显示部分的程序设计。

1.3 LCD简介及发展液晶显示器是一种采用了液晶控制透光度技术来实现色彩的显示器。

众所周知，即使长时间观看LCD显示屏幕也不会对眼睛造成伤害，这主要是因为LCD显示器没有辐射，画面图像很稳定。

LCD 可分为段位式LCD、字符式LCD 和点阵式LCD。

其中，段位式LCD 和字符式LCD 只能用于字符和数字的简单显示，不能满足图形曲线和汉字显示的要求；而点阵式LCD 不仅可以显示字符、数字，还可以显示各种图形、曲线及汉字，并且可以实现屏幕上下左右滚动、动画、分区开窗口、反转、闪烁等功能，用途十分广泛。

单片机8255

按照8255控制寄存器方式控制字格式写命令：
D7 D6 D5 D4 D3 D2 D1 D0
特征位 A组方式选择
=1 0 0 1
A 口
= =
CH 口
= =
B组方式选择
B 口 = =
CL 口
=
=
0：方式 0 1 0 1 0 1 0 1 0 ，，，，，， 1：方式 1 输输输输，，输输方方 X：方式 2 入出入出式式入出 1 0
◆ 三种方式中只有方式 0 用得最多且最容易使用。基本输入/输出方式就是简单输入/输出方式。 ◆ 方式1 和方式2 使用复杂。因单片机能自动提供各种应答信号，这两种方式已很难见到再有人用于单片机系统。
PA,PB,PC口的三种工作方式示意图：P.167
地址总线控制总线 PC口 A
7 6 5 4 3 2 1 0
=
=
1 0 ，，输输入出
8255硬件实验五:8255 A.B.C口输出方波
ORG 0100H WAVE: MOV DPTR,#0FFDBH MOV A, #80H MOVX @DPTR, A MOV A, #55H REPT: MOV DPTR,#0FFD8H MOVX @DPTR, A INC DPTR MOVX @DPTR, A INC DPTR MOVX @DPTR, A LCALL DELY1S CPL A SJMP RETP ;8255 控制字寄存器地址 ;初始化A,B,C口为基本输出口 ;8位高/低电平相间输出 ;8255 A口地址 ;8255 B口地址（0FFD9H）
A组 B组
1 0 ，，输输入出
注意：对同一控制寄存器可写两种命令,故必须在命令本身用 “特征位”加以区别。第二条命令的特征位=0

单片机英文缩写全称及中文名称(整理)

单片机英文缩写全称及中文名称一、寄存器部分SFR= special function register //特殊功能寄存器(片内RAM 80H~FFH) ACC= accumulate //累加器PSW= programmer status word //程序状态字SP= stack point //堆栈指针DPL,DPH=DPTR(data point register //数据指针寄存器)的低8位和高8位IE =interrupt enable // 中断使能IP= interrupt priority //中断优先级PCON =power control //电源控制SCON= serial control //串行口控制SBUF= serial buffer //串行数据缓冲TCON =timer control //定时器控制TMOD= timer mode //定时器方式PSW：CY= carry (psw.7) //进位（标志）AC= auxiliary carry (psw.6) //辅助进位F0= (psw.5) //用户自定义标志位RS1,RS0=register selection (psw.4,psw.3)//工作寄存器组选择位OV=overflow (psw.2) //溢出P=parity (psw.0) //奇偶校验位IE：EA=Enable All Interrupt //CPU开/关中断控制位ET=Enable Timer //定时器溢出中断允许位ES=Enable Serial Port //串行口中断允许位EX=Enable External //外部中断的中断允许位IP：PS=Priority Serial //串口优先级PT=Priority Timer //定时器优先级PX=Priority External //外部中断优先级SCON：RI=Receive Interrupt //串行口接收中断请求标志位TI=Transmit Interrupt //串行口发送中断请求标志位REN=receive enable //串行口接收允许控制位SM=serial mode //串行口工作方式选择位TCON：TF=Timer Overflow Flag //定时器溢出中断请求标志TR=Timer Run //定时器启动控制位IE=Interrupt Edge //外部中断请求标志位IT=Interrupt Type //外部中断触发方式选择位二、8051引脚RST=RESET (9)//复位，重启P3:RXD=Received eXchange Data (10,p3.0)//接收串行数据TXD=Transmit eXchange Data (11,p3.1)//发送串行数据INT0=interrupt 0 (12,p3.2)//中断0INT1=interrupt 1 (13,p3.3)//中断1T0=timer 0 (14,p3.4)//定时器0T1=timer 1 (15,p3.5)//定时器1RD=ReaD (16,p3.6)//外部数据存储器(RAM)的读信号WR=WRite (17,p3.7)//外部数据存储器(RAM)的写信号XTAL2,XTAL1=External Crystal Oscillator (18,19) //外部晶体振荡器PSEN=Program Store Enable (29) //程序存储器(ROM)使能ALE=Address Latch Enable (30) //地址锁存EA=External Address Enable (31) //外部程序存储器(ROM)地址允许三、其它PC = program counter //程序计数器OE=output enable //输出使能MSB = most significant bit//最高有效位LSB = last significant bit//最低有效位ORG = originally //起始来源DB = define byte //字节定义EQU = equal //等于DW = define word //字定义CLKOUT=Clock out,时钟输出BUSWDITH=总线宽度Vref=参考电压（带ADC的单片机中有的）HSO=High Speed Output，高速输出HSI=High Speed Input=高速输入INST=Instruction，指令READY就绪，总线中的就绪信号或引脚NMI=No Mask Interrupt （Input）=不可屏蔽的中断请求（输入）BHE=Bank High Enable=存储器的高位允许，如在80286系统中RAM的组织为16位的，分为高8位和低8位数据，分别的控制信号为BHE和BLE四、MCS-51指令数据传送类指令（7种助记符）助记符英文注释功能MOV Move 对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送MOVC Move Code 读取程序存储器数据表格的数据传送MOVX Move External RAM 对外部RAM的数据传送XCH Exchange 字节交换XCHD Exchange low-order Digit 低半字节交换PUSH Push onto Stack) 入栈POP Pop from Stack) 出栈算术运算类指令（8种助记符）ADD Addition 加法ADDC Add with Carry 带进位加法SUBB Subtract with Borrow 带借位减法DA Decimal Adjust 十进制调整INC Increment 加1DEC Decrement 减1MUL Multiplication、Multiply 乘法DIV Division、Divide 除法逻辑运算类指令（10种助记符）ANL And Logic 逻辑与ORL OR Logic 逻辑或XRL Exclusive-OR Logic 逻辑异或CLR Clear 清零CPL Complement 取反RL Rotate left 循环左移RLC Rotate Left throught the Carry flag 带进位循环左移RR Rotate Right 循环右移RRC Rotate Right throught the Carry flag 带进位循环右移SWAP Swap 低4位与高4位交换控制转移类指令（17种助记符）ACALL Absolute subroutine Call 子程序绝对调用LCALL Long subroutine Call 子程序长调用RET Return from subroutine 子程序返回RETI Return from Interruption 中断返回JMP Jump IndirectSJMP Short Jump 短转移AJMP Absolute Jump 绝对转移LJMP Long Jump 长转移CJNE Compare and Jump if Not Equal 比较不相等则转移DJNZ Decrement and Jump if Not Zero 减１后不为０则转移JZ Jump if Zero 结果为０则转移JNZ Jump if Not Zero 结果不为０则转移JC Jump if the Carry flag is set 有进位则转移JNC Jump if Not Carry 无进位则转移JB Jump if the Bit is set) B位为１则转移JNB Jump if the Bit is Not set B位为０则转移JBC Jump if the Bit is set and Clear the bit 位为１则转移，并清除该位NOP No Operation 空操作位操作指令（1种助记符）SETB Set Bit 置位伪指令助记符英文注释功能ORG OriginDB Define ByteDW Define WordEQU EqualDATA DataXDATA External DataBIT BitEND End。

单片机控制原理范文

单片机控制原理范文单片机（Microcontroller Unit，MCU）是一种集成电路，包含了中央处理器（CPU）、内存、输入/输出接口和时钟电路等基本功能。

单片机在电子设备中被广泛应用，用于控制各种电器和机械系统。

单片机控制原理是指利用单片机的内部资源和外部设备接口，通过编程控制单片机完成各种任务。

1.系统建立：确定系统的整体结构和功能模块。

例如，确定需要控制的设备或系统，确定需要使用的单片机型号和外围电路等。

2.硬件设计：根据系统的要求，设计单片机外围电路。

主要包括外部时钟电路、复位电路、电源电路等。

其中，外部时钟电路提供时钟信号给单片机，复位电路用于控制单片机的复位操作，电源电路提供稳定的供电。

3.软件设计：编写单片机的控制程序。

根据系统功能需求，使用适当的编程语言（如汇编语言、C语言等）编写程序。

程序的主要任务是接收外部输入信号，处理数据并控制相应的输出。

4.程序烧录：将编写好的程序通过编程器烧录到单片机的内部存储器中。

烧录完成后，单片机可以根据程序执行相应的操作。

5.系统调试：将烧录好程序的单片机与外部设备连接，进行系统调试。

通过检查程序的执行情况，调整程序中的逻辑错误和参数设置等，确保系统正常运行。

1.初始化单片机：启动时，单片机需要进行初始化操作，包括外围设备的设置和寄存器的初始化。

2.输入处理：通过输入接口获取外部输入的信号，并进行处理。

常见的输入信号包括按键、传感器信号、通信信息等。

3.数据处理：根据输入信号做出相应的逻辑判断，计算或处理数据。

例如，根据传感器信号采集到的温度数据，进行比较和显示相应的控制信息。

4.输出控制：根据计算或处理的结果，控制输出设备的状态或输出信号。

常见的输出设备包括LED灯、蜂鸣器、电机、继电器等。

5.控制循环：根据系统的要求和应用场景，编写循环结构的控制程序。

循环结构可以实现实时控制、周期性控制、定时控制等。

在单片机控制原理中，还需要注意以下几个方面：1.程序安全性：编写的程序要具有一定的安全性和容错性。

80C552单片机控制字功能总结

T2捕捉控制寄存器TM2CON 7 6 5 4 3 2 1 0 T2IS1 T2IS0 T2ER T2BO T2P1 T2P0 T2MS1 T2MS0 T2IS1 T2字溢出中断控制位，0：关 1：开 T2IS0 T2字节溢出中断控制位，0：关 1：开 T2ER 为T2允许外部复位位，通过软件使T2ER置1，则T2可被RT2(P1.5)引脚上脉冲上升沿复位。 T2BO 为T2字节溢出中断标志位，当T2低8位从全1变全0时，T2BO被置1 ，由软件复位。 T2P1和T2P0一起用 00：分频系数为1， 01：分频系数为2，10：分频系数为4，11：分频系数为8 T2MS1和T2MS0一起用 00：T2停止计数， 01：T2时钟＝fosc/12，10：不用，O/CM1和T2匹配时的置为/复位输出线在CM2和T2匹配时的触发输出线 P437 PCON P71 0 IDL
7 6 5 4 3 2 1 SMOD 空空 WLE GF1 GF0 PD PCON.7 SMOD 为串行口波特率控制位 SMOD 为1可是波特率加倍 PCON.6 空 PCON.5 空 PCON.4 通过用户设定WLE来控制对监视定时器T3的装入只有对WLE为1才允许对T3装入 PCON.3 PCON.2 GF1 GF0 为通用标志位，可用指令改变 PCON.1 PD 为掉电控制位 0：正常方式 1：掉电方式 PCON.0 IDL 为空闲控制位 0：正常方式 1：空闲方式定时器控制寄存器TCON 4 3 TR0 IE1
第 2 页，共 7 页 P220 7 SM0 S0CON.7 S0CON.6 S0CON.5 S0CON.4 S0CON.3 S0CON.2 S0CON.1 S0CON.0 6 5 2 1 0 SM1 SM2 RB8 T1 R1 见下表见下表多机通信 0：单机对单机 1：多机通信接受控制 0：禁止接受 1：允许接受发送数据第9位接受数据第9位 T1为串行口发送中断标志位，发送数据后，向CPU请求中断同时使T1置位，T1则需要软件复位。 R1为传行口接受中断标志位，接受数据后，向CPU请求中断同时使T1置位，R1则需要软件复位。串行口的工作方式和所用波特率对照表相应工作方式说明所用波特率方式0 同步移位寄存器 fosc/12 10位异步收发方式1 由定时器控制 11位异步收发方式2 fosc/32或fosc/64 11位异步收发方式3 由定时器控制串行控制寄存器S1CON （控制I2C总线） 5 4 3 2 STA STO SI AA P436 串行口控制寄存器S0CON 4 3 REN TB8
