6.25m捣固焦炉

6.25m捣固焦炉中冶焦耐开发的6.25m捣固焦炉于振东戴成武张长青陈海文王明登杨俊锋马小波中冶焦耐工程技术有限公司中冶焦耐开发的6.25m捣固焦炉由中冶焦耐工程技术有限公司在2007年初依据储备和唐山佳华公司的要求，决定为唐山佳华二期工程项目开发建设4座46孔，炭化室高6.25m 的大型捣固焦炉及建设与其配套的生产设施、公用设施及辅助设施等。

年产焦碳在220万吨。

6月25日，中冶焦耐公司董事长于振东和唐山佳华董事长张希文在鞍山就6.25m捣固焦炉总承包合同正式签字，并确定佳华工程将于2008年7月18日投产，现在土建工程已开始建设，大型设备及耐火材料业已采购完毕。

此举标志着拥有自主知识产权，目前世界上炭化室高度最高，单孔炭化室容积最大，技术水平最先进，自动化程度最高，环保设施最完善的超大型捣固焦炉在中国唐山佳华开始建设。

是中冶焦耐继开发出7m 顶装焦炉之后的又一壮举和里程碑。

1.中冶焦耐对大型捣固焦炉进行了科学的总结，其特性如下：1）煤饼从机侧装入炭化室；2）煤饼上的荒煤气流通通道小；3）炭化室锥度小；4）装煤期间煤饼和炭化室墙面有空隙，装煤后很快消失；5）煤饼和炭化室墙砖间有空隙；6）机、焦侧煤饼头部有斜度；7）焦侧煤饼头部倒塌，将被推到焦侧炉门处；8）机侧炉头炭化室墙面温度波动大；9）煤饼密度均匀，水分稳定；10) 结焦时间达到2/3时，煤饼开始收缩；11) 从结焦初期到相当长的结焦时间里，炭化室墙面承受很高的侧压。

2.炼焦车间布置炼焦车间新建4×46孔炭化室高6.25m超大型捣固焦炉，四座焦炉（3号、4号、5号、6号）布置在一条中心线上。

3号、4号焦炉组成一个炉组，5号、6号焦炉组成一个炉组，两个炉组之间设有独立的中控楼，除电力控制室和液压交换机室外，其余功能房间如中控室、休息室、办公室、洗手间、变送器室、自动放散点火装置控制室和集控室等各房间都布置在中控楼内。

6.25米捣固焦炉为双联火道、废气循环、焦炉煤气下喷、高炉煤气侧入的复热式捣固焦炉。

1）蓄热室主墙用带有三条沟舌的异型砖相互咬合砌筑，而且蓄热室主墙砖煤气道管砖与蓄热室无直通缝，保证砖煤气道的严密。

蓄热室单墙为单沟舍结构，用异型砖相互咬合砌筑，保证炉墙的整体性和严密性。

（图3）2）炭化室越高蓄热室封墙的窜漏越严重，为了减少蓄热室封墙的窜漏，设计将斜道口阻力增加，减少蓄热室顶的吸力，相对改小外界与炉头蓄热室的压力差，从而减少蓄热室的漏气率，保证足够的煤气量供应炉头火道。

3）将蓄热室封墙分四层，由内而外分别为硅砖、无石棉硅酸钙板、隔热砖、新型保温涂料。

内层硅砖膨胀系数大，烘炉结束后蓄热室就形成一个密封体；整块的无石棉硅酸钙板具有很好的密封和隔热效果好；最外层的新型保温涂料确保封墙的严密性和隔热效果，而且便于维修。

（图3）4）为保证炭化室高向加热均匀，设计采用了加大废气循环量和设置焦炉煤气高灯头等措施。

5）炭化室墙采用“宝塔”砖结构，它消除了炭化室与燃烧室之间的直通缝，增强了炉体的严密性，使荒煤气不易窜漏，并便于炉墙剔茬维修。

（图4）6）由于出焦时炉头炭化室墙面温度下降快、易剥蚀，因此燃烧室炉头采用双层结构，外层为高铝砖，抗热震性好；内层为硅砖，使炉头第一火道形成一个气密性好的箱体结构，减少炭化室荒煤气向立火道窜漏；炉头硅砖和高铝砖之间采用多部位咬合，克服了烘炉过程中高铝砖和铝砖高向膨胀量不一致，避免了开工初期炉头荒煤气泄露。

（图5）7）为了适应大型捣固焦炉的生产操作特点，6.25米捣固焦炉炉体做了如下主要改进：a ）为了延长焦炉的使用寿命，将6.25米捣固焦炉炉墙的极限侧负荷增大到11000pa。

b ）为改善捣固焦炉装煤除尘效果，把装煤饼时产生的烟气导入相邻的炭化室，把焦炉的上升管移打扫焦炉的焦侧。

C ）增加焦炉炭化室铺底砖的厚度，提高铺底砖耐磨性。

d ）炭化室的锥度设计为40mm，减小推焦阻力，减少推焦对焦炉炉墙的损坏。

e ）将导烟车的轨道基础设计到燃烧室上，防止炭化室过顶砖被压断，同时便于炉顶排水。

4. 6.25m捣固焦炉的焦炉机械技术含量最高也最复杂的捣固装煤推焦机采用德国科赫技术，由天津新港船厂制造安装。

而其它焦炉机械从提高机械效率、降低劳动强度和改善操作环境为出发点，结合我国6m焦炉机械的技术优势并吸收7.63m焦炉机械的一些优点，以先进、安全、使用、可靠为原则进行设计和制造。

焦炉机械的各个单元既可手动操作，又可单元程序控制；并采用了炉号识别，自动对为装置，实现了各车辆的安全连锁。

焦炉机械还具有炉门、炉框、炉台的清扫和头尾焦以及余煤收集处理功能，司机室和配电时室内壁和顶棚镶有保温板，具有防热、防寒的作用，同时司机室、配电室设有工业空调，显著改善了司机室的操作环境。

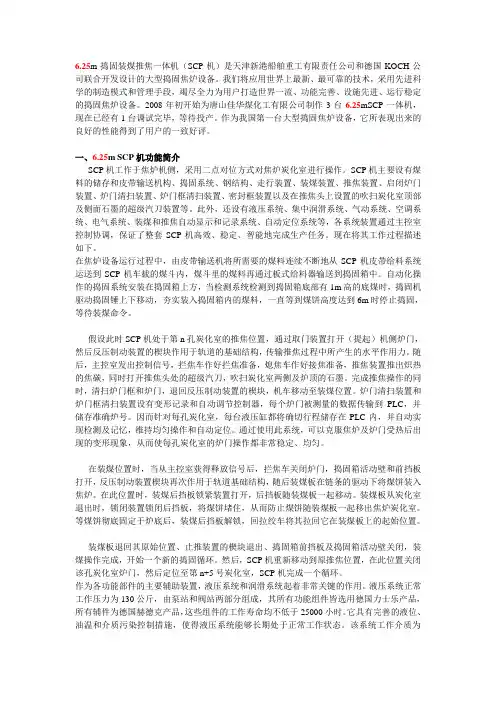

各机械的主要性能及特点如下：1) 捣固装煤推焦机（SCP机）（图6）捣固装煤推焦机工作上焦炉机侧，由皮带输送机往SCP机煤斗给煤，当捣固操作时，煤料通过车上煤斗借助摇动给料器将煤输入捣固煤箱内，自动画操作的捣固系统安装在捣固箱上的上面，采用落锤机械装如捣固箱内的煤料，装煤装置捣固成形的煤饼从机策送入炭化室内。

捣固装煤推焦机设置走行、机械化送煤、余煤回收、炉头挡烟、推焦装置、启闭炉门装置以及炉门清扫装置、炉框清扫装置、炉台清扫装置、头尾焦挥手处理装置，此外还有煤饼的切割功能。

移动运煤加料装置将煤随时供给移动的捣固装煤推焦机，利用多锤固定式捣固机将煤料在捣固装煤推焦机的煤箱内上捣固成煤饼，在捣固成煤饼的工作过程中捣固装煤推焦机的任何操作不受捣固影响，其工作效率大大提高。

在捣固装煤推焦机上采用煤饼顶部表面处理装置，在装入煤饼的同时刮平煤饼的浮煤，使煤饼顶面平实。

轨距14000mm轨型QU120走行速度7.5-75m/min走行对位精度±5mm走行装置采用变频调速（VVVF）供电电源：10KV 50HZ 3ph供电方式：通过电缆和电缆卷筒（包括电源电缆和信号传输）交接点在地上接线箱，接线箱有SCP机配带。

电气设备总容量约1250KW外形尺寸（长×宽×高）约26000mm×35000mm×24000mm整车重量1200t捣固装煤推焦机中捣固机由安全挡装置、导向辊装置、提锤传动装置、停锤装置、捣固锤、机架、集中润滑系统、电控系统等组成。

2) 拦焦机（图7）拦焦机设有除尘罩，一次对位，设有取、装炉门和导焦机构，机械清扫炉门、炉门框机构，头尾焦回收装置和炉台清扫装置，所有上述单元即可手动操作又可采用单元程序控制（PC）轨道中心9200mm轨型QU100走行速度：移动速度60m/min清扫炉台速度10m/min走行装置采用变频调速（VVVF）电源3ph 380V 50HZ供电方式滑触线导入总功率250KW外形尺寸（长×宽×高）19500mm×12400mm×8700mm整车重量300 t3) 装煤烟尘转换车（图8、9）装煤烟尘转换车在炉顶轨道上运行，由车体、启闭导烟孔盖装置、双U 形管系统、上升管清扫装置、高低压氨水切换及上升管水封盖、阀体的启闭装置组成，在装煤烟尘转换车的车体上布置了位于车体机侧的U型导烟管，构成双U形管系统。

U型管系统能最大限度减少炭化室机侧的冒烟冒火现象，并能将导烟后残留的微量有害气体放散掉，非常安全可靠。

车体机侧的U 型导烟管连通正装煤的第n孔炭化室和第n+2孔炭化室。

车体中部的U 型导烟管，连通正装煤的第n孔炭化室和第n-1孔炭化室，启闭导烟孔盖装置位于车体机侧U型导烟管和车体中部的U型导烟管的上部，采用机械控制，实现导烟孔盖的自动启闭，操作过程中没有烟气外冒现象。

上升管清扫装置布置在车体的焦侧，高低压氨水切换及上升管水封盖、阀体的启闭装置布置在车体的焦侧。

通过第n+2孔桥管处高压氨水喷射产生的抽吸力，正装煤的第n孔炭化室装煤产生的大量烟气首先通过布置在车体机侧U型导烟管到第n+2孔炭化室进入集气管，避免炭化室机侧吸人大量空气，也避免炭化室机侧有大量烟气益处。

随着煤饼的装入，开启第n-1孔桥管处高压氨水，通过第n -1孔桥管处高压氨水喷射产生的抽吸力，第n孔炭化室内产生的大量烟气通过布置在车体中部的U型导烟管导入第n-1孔炭化室进入集气管，随着煤饼的继续装入，开启第n孔桥管处高压氨水，通过第n孔桥管处高压氨水喷射产生的抽吸力，烟气直接导入集气管，全部操作作为程序控制。

各孔高压氨水开闭的顺序和时间可调。

装煤烟尘转换车操作与SCP机的装煤装置连锁，并适用与5-2串序的焦炉操作。

电源3ph ，380v，50Hz供电方式滑触线导入电机总功率140kW外形尺寸（长×宽×高）约12000×11000×8000mm重量50t吸口数量为两个轨道中心距约8750mm轨型50kg/m驱动方式电动机走行速度0-92m/min走行装置采用变频调速（VVVF）1）熄焦车（湿法熄焦固定底板式）（图10）熄焦车为底板固定，侧开车门，主要由转向架、车底板、车箱及开门机构成。

熄焦车与电动车、拦焦机配合设计。

轨距与轨型：轨距2800mm，轨型QU100车箱有效容量：－35t（焦）车箱有效长度：－8500m车箱底板固定，底板面与水平面夹角28°车箱门打开最大宽度：650mm 偏差±20mm开门机构和制动装置为气动，工作压力600kpa，气源设在电动车上，又机电车司机操作，车门在关闭位置时能自锁。

熄焦车车箱内壁及底板均镶有耐热铁板，以适应聚热的工作环境。

熄焦车车箱通过最小曲率半径：100mm熄焦车两端部设有缓冲器及车钩，并与电机车配合设计，使电机车可位于熄焦车的两端。

外型尺寸（长×宽×高）-18000×5890×6700mm自重-130t开门机构：开门汽缸1个，为单向作用套筒式，由机电车司机操作。

车门的开闭动作由限位开关通过电气控制，保证其动作准确。

车门开口度650mm，其偏差在±20mm之内。

2）电机车（图11）电机车（预留干熄焦操作的改造空间和接口），用于牵引和操作湿熄焦车。

电机车走行采用变频率调速，熄焦车车箱门采用气动开闭，车箱为固定斜底，结构简单，趟水快，使熄焦后的焦碳带水量少。

电机车上可通过走台梯子直接登上焦炉焦侧炉台，司机室置于车体偏外侧，视线广阔，空压机电气柜置于电器室内，机器室封闭隔热，内设有冷气机，电控装置置于其内。

冷风机用压缩机置于司机室外，在靠炉侧设有风包1台及电源滑线支架，电机车两端设有缓冲器及牵引挂钩。
