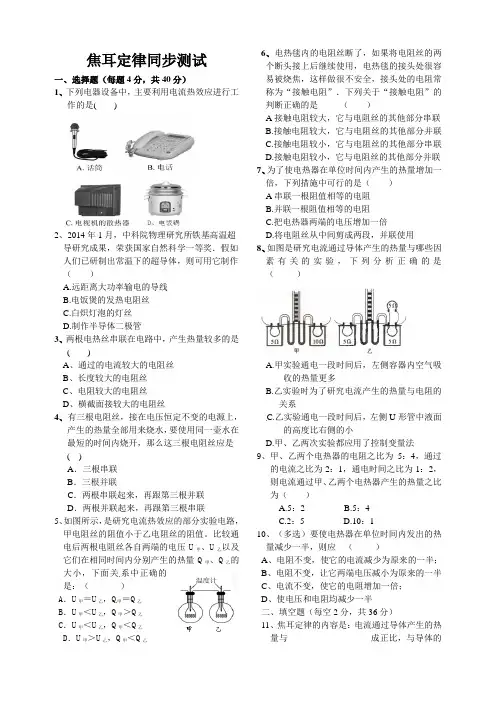

人教版初三物理9年级全一册 第18章(电功率)18.4焦耳定律 同步测试(有答案)
焦耳定律同步测试一、选择题（每题4分，共40分）1、下列电器设备中，主要利用电流热效应进行工作的是()2、2014年1月，中科院物理研究所铁基高温超导研究成果，荣获国家自然科学一等奖．假如人们已研制出常温下的超导体，则可用它制作（）A.远距离大功率输电的导线B.电饭煲的发热电阻丝C.白炽灯泡的灯丝D.制作半导体二极管3、两根电热丝串联在电路中，产生热量较多的是( )A、通过的电流较大的电阻丝B、长度较大的电阻丝C、电阻较大的电阻丝D、横截面接较大的电阻丝4、有三根电阻丝，接在电压恒定不变的电源上，产生的热量全部用来烧水，要使用同一壶水在最短的时间内烧开，那么这三根电阻丝应是( )A．三根串联B．三根并联C．两根串联起来，再跟第三根并联D．两根并联起来，再跟第三根串联5、如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值。
比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是：（）A．U甲＝U乙，Q甲＝Q乙B．U甲＜U乙，Q甲＞Q乙C．U甲＜U乙，Q甲＜Q乙D．U甲＞U乙，Q甲＜Q乙6、电热毯内的电阻丝断了，如果将电阻丝的两个断头接上后继续使用，电热毯的接头处很容易被烧焦，这样做很不安全，接头处的电阻常称为“接触电阻”．下列关于“接触电阻”的判断正确的是（）A接触电阻较大，它与电阻丝的其他部分串联B.接触电阻较大，它与电阻丝的其他部分并联C.接触电阻较小，它与电阻丝的其他部分串联D.接触电阻较小，它与电阻丝的其他部分并联7、为了使电热器在单位时间内产生的热量增加一倍，下列措施中可行的是（）A串联一根阻值相等的电阻B.并联一根阻值相等的电阻C.把电热器两端的电压增加一倍D.将电阻丝从中间剪成两段，并联使用8、如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是（）A.甲实验通电一段时间后，左侧容器内空气吸收的热量更多B.乙实验时为了研究电流产生的热量与电阻的关系C.乙实验通电一段时间后，左侧U形管中液面的高度比右侧的小D.甲、乙两次实验都应用了控制变量法9、甲、乙两个电热器的电阻之比为5：4，通过的电流之比为2：1，通电时间之比为1：2，则电流通过甲、乙两个电热器产生的热量之比为（）A.5：2B.5：4C.2：5D.10：110、（多选）要使电热器在单位时间内发出的热量减少一半，则应（）A、电阻不变，使它的电流减少为原来的一半；B、电阻不变，让它两端电压减小为原来的一半C、电流不变，使它的电阻增加一倍；D、使电压和电阻均减少一半二、填空题（每空2分，共36分）11、焦耳定律的内容是：电流通过导体产生的热量与___________________成正比，与导体的______和______成正比。
(含答案)九年级物理人教版全一册课时练《18.4 焦耳定律》(2)
答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。
２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读题，结合平时课堂上所学的知识，解答难题；一定要镇定，不能因此慌了手脚，影响下面的答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。
亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。
相信你是最棒的！人教版物理九年级全一册《18.4焦耳定律》课时作业一、单选题1．下列家用电器中，将电流热效应作为工作原理的是（）A ．电视机B ．电热水器C ．抽油烟机D ．电冰箱2．随着生活水平的提高，家用电器越来越多，使用时若出现如图所示的情形，会导致连接插座的导线发热，稍不小心就会导致火灾，究其原因是（）A ．电路中的用电器用电时间太长B ．电路中的用电器的总功率过大C ．电路中的用电器过多D ．电路中的用电器的总电阻过大3．如图所示，两个透明容器中密闭着等量的空气，U 形管中液面高度的变化反映密闭空气温度的变化，三段电阻丝的电阻关系是：123R R R ==。
人教版物理九年级全一册《18.4焦耳定律》同步练习含答案
人教版《18.4焦耳定律》同步练习姓名：日期：【知识梳理】1、通电导体会的现象称为电流的热效应，电热器是利用工作的。
2、电热器工作时将能转化为能的装置。
如：、、等。
3、通电导体产生热量与、和有关。
（1）研究方法：法。
（2）实验中通过比较导体产生热量的多少（法）。
（3）要研究导体产生热量的多少与电阻的关系，应选两个阻值的电阻丝。
实验时，控制通过两电阻丝的电流大小，因此两导体联，还应控制相等。
（4）要研究导体产生热量的多少与电流的关系，应该使电阻丝的电阻值，而使通过电阻丝的电流。
实验时通过调节改变电路中的电流大小。
（5）结论：导体的越大、通过导体的越大、越长，电流通过导体产生的热量越多。
4、焦耳定律内容：电流通过导体时产生的热量与成正比，与导体的成正比，与成正比。
公式：Q= ；Q的单位是。
在纯电阻电路中：Q= = = = 。
【巩固提高】1、我国科研人员研发了百米级第二代高温超导带材，使我国跻身该技术领域国际先进行列。
假如所有导体都成了常温下的超导体，那么当用电器通电时，下列说法正确的（）A.白炽灯仍然能发光B.电风扇能转动起来C.电饭锅仍然能煮饭D.电熨斗仍然能熨烫衣服2、某型号电水杯铭牌标有“220V 400W”字样，它正常工作时，发热元件的阻值为Ω。
正常工作5分钟，电水杯消耗的电能为 J。
3、一台线圈电阻为3Ω的小电动机，接在12V的电源上时，通过电动机的电流为0.5A，在2min内电流产生的热量是 J，且转化成的机械能是 J。
4、如图所示，电源电压保持不变，R1=5Ω，闭合开关S．开关S0拨至b时，电压表示数是拨至a时的三分之一，则R2= Ω；若电源电压为3V，当开关S0拨至b 时，R1在lmin 内产生的热量是 J．5、中央电视台“是真的吗”节目中曾验证过“电池+口香糖锡纸=取火工具”的说法。
做法是：取口香糖内的“锡纸”，用剪刀将“锡纸”剪成两头宽中间窄的形状，如图（a）所示，将该“锡纸”两端封闭紧贴在电池的正负两极上，不一会儿“锡纸”从中间最窄的部分开始燃烧起来，如图（b）所示。

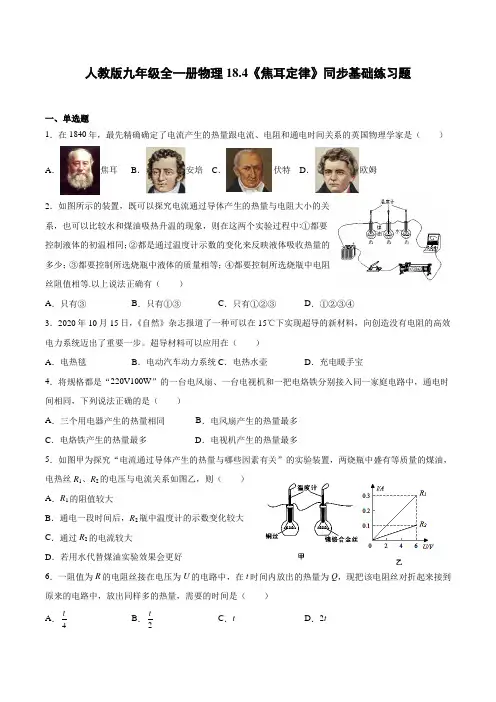

人教版初三物理9年级全一册 第18章(电功率)18.4焦耳定律 同步基础练习题(有解析)
人教版九年级全一册物理18.4《焦耳定律》同步基础练习题一、单选题1．在1840年，最先精确确定了电流产生的热量跟电流、电阻和通电时间关系的英国物理学家是（ ） A ．焦耳 B ．安培 C ．伏特 D ．欧姆2．如图所示的装置，既可以探究电流通过导体产生的热量与电阻大小的关系，也可以比较水和煤油吸热升温的现象，则在这两个实验过程中:①都要控制液体的初温相同；②都是通过温度计示数的变化来反映液体吸收热量的多少；③都要控制所选烧瓶中液体的质量相等；④都要控制所选烧瓶中电阻丝阻值相等.以上说法正确有（ ）A ．只有③B ．只有①③C ．只有①②③D ．①②③④3．2020年10月15日，《自然》杂志报道了一种可以在15℃下实现超导的新材料，向创造没有电阻的高效电力系统迈出了重要一步。
超导材料可以应用在（ ）A ．电热毯B ．电动汽车动力系统C ．电热水壶D ．充电暖手宝4．将规格都是“220V100W ”的一台电风扇、一台电视机和一把电烙铁分别接入同一家庭电路中，通电时间相同，下列说法正确的是（ ）A ．三个用电器产生的热量相同B ．电风扇产生的热量最多C ．电烙铁产生的热量最多D ．电视机产生的热量最多5．如图甲为探究“电流通过导体产生的热量与哪些因素有关”的实验装置，两烧瓶中盛有等质量的煤油，电热丝R 1、R 2的电压与电流关系如图乙，则（ ）A ．R 1的阻值较大B ．通电一段时间后，R 2瓶中温度计的示数变化较大C ．通过R 2的电流较大D ．若用水代替煤油实验效果会更好6．一阻值为R 的电阻丝接在电压为U 的电路中，在t 时间内放出的热量为Q ，现把该电阻丝对折起来接到原来的电路中，放出同样多的热量，需要的时间是（ ）A ．4tB ．2tC ．tD ．2t二、填空题7．如图所示，是研究“在相同时间内电流通过导体产生的热量与______的关系”的实验装置。
若电阻丝R甲=5Ω，R乙=10Ω，通过电路中的电流为0.5A，则乙电阻丝在2min内产生的热量是_________J。
18-4 焦耳定律(解析版)-2023-2024学年九年级物理全一册同步学与练(人教版)
第十八章电功率第4节焦耳定律1.能通过生活实例，认识电流的热效应。
2.能在实验的基础上引出焦耳定律，会用焦耳定律进行计算。
3.通过学习电热的利用和防止，学会辩证的看问题。
一、焦耳定律：1.焦耳定律：电流通过导体产生的热量跟电流平方成正比，跟导体的电阻成正比，跟通电时间成正比。
2.计算公式：（1）Q=I 2Rt （适用于所有纯电阻电路）；（2）对于纯电阻电路可推导出：Pt t RU UIt W Q ====2①串联电路中常用公式：Q=I 2Rt；并联电路中常用公式：t RU Q 2=②无论用电器串联或并联；计算在一定时间所产生的总热量常用公式：Q=Q 1+Q 2+…Qn ③思路点拨电灯、电炉等电热器问题时往往使用：Pt =2t R U Q =3.实验：研究电流通过导体产生的热量跟那些因素有关；4.方法：根据煤油在玻璃管里上升的高度来判断电流通过电阻丝通电产生电热的多少。
（1）实验采用煤油的目的：煤油比热容小，在相同条件下吸热温度升高的快；（2）应用：电热器；是利用电流热效应而制成的发热设备；主要有烤箱、电炉、电热毯、电熨斗等。
5.电动机：（1）消耗的总电能时，用公式：W=UIt；（2）计算电动机产生的热：Q=I2Rt。
知识点一：探究电流通过导体产生的热量跟那些因素有关的实验【探究重点】【实验目的】研究电流通过导体产生的热量跟那些因素有关？【实验方法】控制变量法，转换法。
【实验原理】根据煤油在玻璃管里（温度计示数变化）上升的高度来判断电流通过电阻丝通电产生电热的多少。
【实验器材】密闭容器两个、U形管两个、导线若干、不同阻值电阻丝若干、电源。
【实验步骤】图1图2①电流产生的热量与电阻的关系如图1所示，两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。
两个密闭容器中都有一段电阻丝，右边容器中的电阻比较大。
两容器中的电阻丝串联起来接到电源两端，通过两段电阻丝的电流相同。
通电一定时间后，比较两个U形管中液面高度的变化。
人教版九年级全一册物理 18.4焦耳定律 同步练习(含解析)
18.4焦耳定律同步练习一．选择题（共10小题）1．下列用电器的额定功率都相同，当它们都在额定电压下工作，在相同时间内，电流产生的热量最多的是（）A．空调B．电热水器C．洗衣机D．吸尘器2．电流的热效应在科研、生产、生活中被广泛应用，有时会给人们带来危害，下列情况中不属于防止电热危害的是（）A．电脑两侧有散热孔B．电动机外壳有散热片C．电饭煲内安装有电热盘D．电脑CPU上装有小风扇3．如图所示，将三个相同空烧瓶口分别用完全相同的气球密封，将多个阻值相同的电阻R 以不同的连接方式接入电路中，通电一段时间后体积变化最大的气球是（）A．a B．b C．c D．三个相同4．如图所示，在左、右两个相同容器中分别装有初温均为20℃的等量的水，通电一段时间后，左、右两容器中水的温度分别上升到80℃和40℃，由此可知（）A．R1＝2R2B．R1＝4R2C．R1＝3R2D．R1＝9R25．如图是“探究电流通过导体时产生热量的多少与什么因素有关”的实验装置。
通电前，A、B两个U型管中的液面相平，通电一段时间后，通过R1、R2的电流分别为I1、I2，则（）A．I1＞I2，A管中的液面较高B．I1＞I2，A管中的液面较低C．I1＝I2，A管中的液面较高D．I1＝I2，两管中的液面一样高6．利用图中5个阻值相等的电阻完成“焦耳定律”的探究实验，以下说法错误的是（）A．本实验采用的研究方法有“控制变量法”和“转换法”B．通电后会发现在相同时间内乙产生的热量是丙产生热量的2倍C．若要探究导体的电阻对电热的影响，应该选择观察甲、乙D．图丙中外接5Ω电阻的作用是改变流过电阻D的电流，使通过电阻A、D的电流不同7．额定功率相等的白炽灯和电风扇，它们在正常工作状态下工作1小时，下列说法正确的是（）A．两种电器消耗的电能一样多，产生的热量也一样多B．两种电器消耗的电能一样多，白炽灯产生的热量多C．白炽灯耗的电能更多，电风扇产生的热量多D．电风扇消耗的电能更多，白炽灯产生的热量多8．如图所示，甲、乙、丙、丁四个相同容器里装有质量和初温相同的水，每个容器放入同种材料绕成的导电线圈，其电阻R1＝R3，R2＝R4，R2＝1.5R1，若同时通电，经过一段时间后这四个容器中的水温从高到低的顺序是（）A．甲、乙、丙、丁B．丁、丙、乙、甲C．丙、丁、乙、甲D．甲、乙、丁、丙9．电路两端电压增为原来的3倍，电路的电阻降为原来的0.5倍，在相同时间内，电流产生的热量是原来的（）A．6倍B．9倍C．18倍D．1.5倍10．如图，电源电压不变，R1、R2是两个相同的电阻，当闭合开关S1，断开S2、S3，通电10min，电路产生的热量为Q；同时闭合S2、S3，断开S1，若要产生相同的热量Q，则通电时间为（）A．2.5min B．10min C．20min D．40min二．填空题（共4小题）11．焦耳定律表明，电流流过导体产生的热量跟成正比，跟导体的电阻成正比，跟通电时间成正比。
人教版初三物理9年级全一册 第18章(电功率)18.4《焦耳定律》同步基础练习题(附答案)
人教版九年级全一册物理18.4《焦耳定律》同步基础练习题一、单选题1．电炉丝通电后热得发红，而跟电炉丝连接的铜导线却不怎么热，这是因为（ ）A ．通过电炉丝的电流比通过铜导线的电流大B ．铜导线的电阻小，因而产生的热量少，而电炉丝电阻大，产生的热量多C ．铜导线有绝缘层，所以不怎么热D ．铜导线比电炉传热快，所以不容易热2．在如图所示的家用电器中，相同时间内产生的热量远小于其消耗电能的是（ ）A ．电水壶B ．电风扇C ．电熨斗D ．电暖气 3．在探究“电流通过导体产生热量的多少跟什么因素有关”的实验中，三个透明容器中密封着等量的空气，容器内的电阻连接情况如图所示，通电后，观察U 形管中液面高度的变化。
则（ ）A ．甲、乙、丙三个容器内的导体，电流相等B ．通电一段时间后，U 形管中液面高度变化最大的是乙C ．要探究电流产生的热量与电阻的关系，需观察甲、丙两个U 形管中液面高度的变化D ．要探究电流产生的热量与电流的关系，需观察甲、乙两个U 形管中液面高度的变化4．一幢楼的用电器全部使用时，电路中消耗的电功率是P ，串联在干路里的保险丝每分钟产生的热量是Q ，若只用部分用电器时，电路中消耗的电功率变成P 2 ，这时保险丝每分钟产生的热量是（ ） A ．4Q B ．2Q C ． Q D ．2Q5．小明家的电热毯内的电阻丝断了，他爸爸把断了的电阻丝搭在一起，电热毯仍能使用，但不久又会在搭接处烧断．会在搭接处烧断的原因是A．电阻丝上搭接处电阻较大，造成局部过热B．电阻丝上搭接处电阻较小，造成局部过热C．电阻丝上搭接处电流比其他处电流小，造成局部过热D．电阻丝上搭接处电流比其他处电流大，造成局部过热6．以下家用电器中利用电流热效应工作的是（）A．电饭锅B．洗衣机C．电冰箱D．电风扇二、填空题7．如图甲所示，是某种电热饮水机的简化电路示意图，图乙是它的有关参数。
它有加热和保温两种工作状态（由机内温控开关S0自动控制），当开关S，S0闭合时，饮水机处于______状态（填“加热“或“保温“），R2的电阻是______Ω。
人教版九年级物理 全一册 第18章 第4节 焦耳定律同步练习 有答案
第4节焦耳定律一选择题1．下列用电器中，利用电流热效应工作的是()A．电暖气B．计算器C．电视机D．笔记本电脑2．将规格都是“220 V180 W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是()A．电冰箱产生的热量最多B．电脑产生的热量最多C．电热毯产生的热量最多D．三者产生的热量一样多3．判断电流通过导体产生的热量，下面公式选用正确的是()A．UIt B．I2RtD．前面三个都可以4．如图所示为探究“焦耳定律”的实验装置。
两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。
将容器中的电阻丝R1、R2串联在电路中，且R1<R2。
下列说法正确的是()A．该实验装置用于探究“电压和通电时间一定时，电热与电阻的关系”B．闭合开关后，通过R1的电流大于R2的电流C．闭合开关后，甲管中液面上升比乙慢D．闭合开关后，要使电流增大，应将滑动变阻器滑片P向左移动5．把一只标有“10 V 3 W”的小灯泡和定值电阻R串联后接在电压为12 V的电源上(如图所示)，小灯泡恰能正常发光。
该电路工作10 s，定值电阻产生的热量是()A．60 J B．36 J C．30 J D．6 J6.如图甲所示，把标有“6 V 3 W”的灯泡L和滑动变阻器R串联接入恒定电压为9 V的电源上，通过L的电流I与L两端电压U的关系如图乙所示，当灯泡的功率为 1.6 W时，下列说法正确的是()A．电流表的示数为0.5 AB．灯泡L的电阻为12 ΩC．1 min内电路产生的热量为270 JD．滑动变阻器接入电路中的电阻为12.5 Ω二非选择题1．电流通过导体时电能转化成_____，这种现象叫做电流的热效应。
2．电流通过导体产生的热量跟______________成正比，跟导体的_____成正比，跟___________成正比，这个规律叫做焦耳定律。
用公式表示为________。
九年级物理全册18.4焦耳定律习题2新版新人教版
焦耳定律练习题一、填空题1、电热毯是冬季北方常用的取暖设备,它是利用________来工作的。
而计算机内都装有小风扇,它工作时把热空气驱走,这是为了________。
2、某加热装置的工作原理如图所示,两电阻丝的阻值相等,电源电压不变,它有加热和保温两个工作状态。
当开关S1接b,S2断开时,它是处于状态,此时电路功率为P1;当开关S1接a,S2闭合时,电路功率为P2,则P1∶P2＝。
3、小刚用如图甲所示电路来探究电流与电压的关系,闭合开关S,将滑动变阻器的滑片P从a端移至b端,电流表和电压表的示数变化关系如图乙所示,由图像可得,定值电阻R1的阻值是Ω．实验时,电源电压保持5V不变,当滑片P位于a端时,滑动变阻器消耗的电功率是＿＿＿ W,此时,电阻R1在10min内产生的热量为 ______J二、选择题4、一只“220V 45W”的电烙铁,在额定电压下使用,每分钟产生的热量是( )A、45JB、220JC、2700JD、9900J4、如图1所示,额定功率为2W的小灯泡Ｌ与一个阻值为4Ω的电阻Ｒ串联后接到电压为6V的电源上,小灯泡恰能正常发光。
则通电1分钟,小灯泡产生的热量是（）Ａ．80J Ｂ．120J Ｃ．540J Ｄ．无法判断5、家用电吹风由电动机和电热丝等组成,为了保证电吹风的安全使用,要求：电动机不工作时,电热丝不能发热;电热丝发热和不发热时,电动机都能正常工作。
如下图所示电路中符合要求的是（）6、电流通过导体时导体会发热,根据这个道理可制成（）A．电风扇 B．电铃 C．电炉 D．发电机7、一台电动机正常工作时线圈两端的电压为380V,线圈电阻为2,线圈中电流为10A。
这台电动机正常工作1S消耗的电能为W,产生的热量为Q,则（）A．W=3800J,Q=200J B．W=3800J,Q=3800J C．W=72200J,Q=200J D．W=72200J,Q=3800J8、有两根阻值分别为的电阻丝,分别采用下图所示的四种方法接在同一电源上后,相同时间内产生的热量最大的是（）9、一个电炉接在220V的电路上时用10min可以烧开一壶水,若该接在110V的电路上（忽略散热等因素影响）,烧开这壶水需要的时间为（）A．10min B．20min C ．30min D．40min10、小洁家购买了一台电饭锅,在使用时闻到橡胶的焦糊味,用手摸其电源线发现很热,而其它用电器仍正常工作,请你用所学的物理知识帮小洁分析一下,发生这一现象的原因是（）A.电压太高B.导线太粗C.导线太细D.导线太短11、在家庭电路中,导线相互连接处往往比别处更容易发热,老化更快。
九年级物理全册 18.4 焦耳定律同步练习2 (新版)新人教
+ 甲 乙 ad + - 图甲 甲 乙 甲 甲 R 甲＞R 乙第一组第二组 图乙 第四节 焦耳定律填一填1. 电热器是利用电流的__________效应工作的。
我们日常使用的电热器有________、__________、______________、_________________。
2. 一只标有“220 V 、45 W ”的电热器，在额定电压下使用时，通过它的电流为_______A ，通电30 min 可以产生____________J 的热量。
3．如图13-19中甲所示是用来研究焦耳定律的实验装置：图13-19（1）实验采用的是_____________研究方法，实验的设计原理是根据电流的_________效应。
（2）选用图乙中第一组电阻来进行实验，接通电路一段时间，比较两瓶中的煤油____上升得高。
我们可以推测：在通电时间相同、通过电流相等的情况下________越大放热越多。
这个实验是控制_________、_________两个物理量不变，来研究___________和________两个物理量的关系。
（3）选用图乙中第二组电阻来进行实验，分别在通电时间相同时，调解滑动变阻器，加大电流，发现电流越大，电阻丝放热越___________，说明___________________。
4. 如图13-20所示，是电吹风机送热风的工作电路，对应的额定功率为1100 W 。
将它接入到电压为220V 电路中，正常工作(送热风)10 min ，电吹风机消耗 的电能为 J 。
如果电热丝电阻为48.4Ω，则此时电热丝消耗的功率为 W ，在10 min 内它产生的热量为 J 。
选一选5. 如图13-21所示，下列电器中应用电流热效应工作的是 （ ）A. 电风扇B.电熨斗C.白炽灯D.电饭锅6. 电熨斗通电一段时间后，熨斗面很烫，而连接电熨斗的导线却不怎么热，这是因为 （ ）A ．导线电阻远小于熨斗电阻，导线消耗的电能很少；B ．通过导线的电流远小于通过熨斗的电流；C ．导线的散热比熨斗快；D ．导线外有绝缘皮隔热7. 以下说法正确的是 （ ）图13-21电热丝热冷 图13-20A. 焦耳定律反映了电能转化为内能的规律B. 电热器、变阻器都是根据电流的热效应制成的C. 功率大的用电器一定比功率小的用电器做的功多D. 两个灯泡串联使用时，电阻大的灯泡产生的热量多8. 关于电热的下列几个说法，错误的是（）A. 电热会烧毁电器元器件，引发火灾，是有百害而无一利B. 电流通过任何用电器，都或多或少的会产生热量C. 因为电流过大产生电热而烧坏局部电路，可用于整体电路的保护D. 为防止电热带来的危害，要尽量减少电热的产生并考虑如何加快散热9. 两条等长的电炉丝，均在家庭电路中使用。
人教版九年级全册物理 18.4焦耳定律 同步练习(含解析)
18.4焦耳定律同步练习一．选择题1．下列用电器的额定功率都相同，当它们都在额定电压下工作，在相同时间内，电流产生的热量最多的是（）A．空调B．电热水器C．洗衣机D．吸尘器2．下列用电器正常工作时，要防止电热的是（）A．电饭锅B．电热水器C．电熨斗D．电视机3．一个“220V 300W“的电热杯，一个“220V 300W”的煮蛋器，一台“220V 300W“的小型洗衣机，分别接在220V的电压下，则相同时间内它们产生的热量（）A．小型洗衣机最少B．电热杯最少C．煮蛋器最少D．一样多4．一台电动机正常工作时线圈两端的电压为380V，线圈的电阻为2Ω，线圈中通过的电流为10A．这台电动机工作1s产生的热量为（）A．3800J B．72200J C．200J D．4000J5．有阻值分别为10Ω、15Ω的两根电阻丝R1、R2，把它们按如图所示的连接方式连接成电路，先后接入同一电源，则在相等时间内放出热量最少的是（）A．B．C．D．6．让标有“220V 800W”的电炉和标有“220V 800W”的电动机都正常工作相同的时间，则它们产生的热量（）A．电炉多B．电动机多C．一样多D．无法判断7．两根导线的电阻之比是3：4，通过的电流之比是4：3，在相同时间内两根导线中产生的热量之比为（）A．1：1B．4：3C．3：4D．16：98．通过阻值为R欧姆电阻丝的电流强度为I安培，则1秒钟产生的热量，在下列四种表述中正确的是（）A．I2R瓦特B．I2焦耳/秒C．I2R焦耳D．I2R安培2•欧姆9．将两根电阻丝R1、R2分别插入甲、乙两瓶等量煤油中，串联接入电路，R1：R2＝2：3，通电一段时间后，R1、R2产生的热量之比为（）A．4：9B．9：4C．2：3D．3：210．小明想探究电流通过电阻时产生的热量Q与电流I、电阻R的定性关系。
实验桌上有如下器材：两个完全相同的烧瓶，瓶内装有质量和初温相同的煤油、（R1＞R2），还有满足实验要求的电源、滑动变阻器、开关、导线。
18.4《焦耳定律》—人教版九年级物理同步练习(解析版)
18.4《焦耳定律》—人教版九年级物理同步练习一、单选题1.我国优秀青年科学家曹原研究发现：当两层石墨烯以一个“魔角”叠加在一起时，再加入一定数量的电子，石墨烯的电阻突然变为0。
如果把这一技术应用于生产，它不可以制作的是（）A. 电饭锅B. 电脑C. 电风扇D. 导线2.下图中的四种用电器，其中主要是利用电流热效应来工作的是A. 电风扇B. 电冰箱C. 电视机D. 电水壶3.如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。
两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差比左侧的大。
下列说法正确的是（）A. 左侧容器中电阻丝的阻值比右侧容器中的大B. 该装置用来探究电流通过导体产生的热量跟电流大小的关系C. 该装置可以用来探究电流通过导体产生的热量跟通电时间的关系D. U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的4.电阻丝剪掉十分之一后，接入原来电路，则在相同时间内产生的热量与原来产生的热量之比为（）A. 10：9B. 1：10C. 10：1D. 9：105.两个定值电阻R1、R2并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则R1，R2产生的热量之比为（）A. 2：1B. 1：2C. 4：1D. 1：46.计算电流通过电风扇产生的热量，下面公式选用正确的是（）A. UItB. U2tRC. I2RtD. 前面三个都可以7.把一个标有“10V3W”的小灯泡和定值电阻R串联后接在电压为12V的电源上(如图所示)，小灯泡恰能正常工作。
该电路工作10s定值电阻产生的热量是（）A. 60JB. 36JC. 30JD. 6J8.将一台标有“220V60W”字样的电扇接在220V的电压下，在10s的时间内，它产生的热量（）A. 等于600 JB. 大于600 JC. 小于600 JD. 无法确定二、填空题9.某导体的电阻为20Ω，当通过它的电流为2A时，则其1min产生的热量为______J。
人教版九年级物理 全一册 第18章 第4节 焦耳定律同步练习 有答案
第4节焦耳定律一选择题1．下列用电器中，利用电流热效应工作的是()A．计算器B．电热水壶C．收音机D．电冰箱2．电炉中的电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，主要是因为()A．通电导线的电流小于通过电阻丝的电流B．导线的绝缘皮隔热C．导线散热比电阻丝快D．导线的电阻远小于电阻丝的电阻，导线上产生的热量很少3．如图是某家用电器电路结构示意图，其中R1、R2为加热电阻丝(R1＞R2)。
电热丝有四种连接方式使电热器提供不同的发热功率，其中发热功率最大的连接方式是()4．电流热效应在科研、生产、生活中被广泛应用，但有时它也会给我们带来危害，下列情况中不属于防止电热危害的是()A．电视机的后盖有许多孔B．电脑机箱内有小风扇C．电动机外壳有许多散热片D．家电长时间停用，隔一段时间应通电一次5.由同种材料制成的AB和BC两段导体，长度相同，AB的横截面积比BC的小，将它们按照如图所示的方式串联接入电路中，不计温度的影响，下列判断正确的是()A．通过两段导体的电流：IAB＜IBCB．两段导体的电阻值：RAB＝RBCC．两段导体的电阻值：RAB＞RBCD．两段导体发热的功率：PAB＜PBC6．如图甲是一个电加热器的工作原理图，其中R1和R2是阻值不变的发热电阻；图乙是它的部分参数。
当电加热器正常工作时，下列说法正确的是()A．只闭合开关S，加热器的功率为990 WB．开关S闭合，S1由断开到闭合，电路中电流变大，R2的功率变小C．加热器在保温状态下工作5 min，产生3.3×104 J的热量D．电阻R1与R2的阻值之比为1∶8二非选择题1．电热器是利用电流的______工作的；在电饭锅、电熨斗、电风扇中，不属于电热器的是________。
2．在家庭电路中，有时导线长度不够，需要把两根导线连接起来。
连接处的电阻比别处要____(选填“大”或“小”)。
在相等时间内，导线连接处发热比别处____(选填“多”或“少”)。
18.4焦耳定律同步练习(含答案)2023-2024学年人教版九年级物理全一册
18.4焦耳定律1．下列电器中，利用电流的热效应工作的是（）A．空调B．电熨斗C．电视机D．电冰箱2．在探究物理知识的过程中，经常会用到一些研究方法，下列事例中运用相同研究方法的是(1)研究光现象时，用光线描述光的传播情况(2)探究通过导体的电流与导体两端电压的关系(3)将发声的音叉紧靠乒乓球，乒乓球被弹开说明音叉在振动(4)探究电流通过导体产生的热量与电阻的关系（）A．(1)与(3)B．(1)与(4)C．(2)与(4)D．(2)与(3) 3．下列用电器利用电流热效应工作的是（）A．电脑B．电视机C．吸尘器D．电饭锅4．在探究“电流通过导体产生的热量与哪些因素有关”的实验中，某同学采用了如图所示的实验装置（两个透明容器中封闭着等量的空气）。
下列说法正确的是（）①该装置能探究电流通过导体产生的热量与电阻的关系①U形管中液面高度的变化反映电阻丝产生热量的多少①实验过程中要保持两根电阻丝两端电压相等①5Ω电阻丝中的电流比10Ω电阻丝中的电流大A．只有①①B．只有①①C．只有①①D．只有①①5．电流的热效应在生产和生活中被广泛应用，但有时它也会给我们带来危害。
下列事例中属于防止电热危害的是（）A．电脑使用微型风扇散热B．用电熨斗熨衣服C．冬天用电暖器取暖D．用电热水壶烧水6．如图所示的实验装置中，三个相同的烧瓶A、B、C内都盛有质量和初温均相等的液体，其中A、B烧瓶中装的是水，C烧瓶中装的是煤油，A、B、C瓶中电阻丝的阻值分别为R A、R B、R c且R A=R c>R B。
当合上开关S通电一定时间后(三个烧瓶中的液体均未达到沸腾)，A、B、C瓶中温度计示数分别为T A、T B、T C。
对三支温度计示数的判断，下列说法正确的是(均不计热损失，比热容c水>c煤油)（）A．T A＝T B＜T C B．T A＝T C＞T B C．T C＞T A＞T BD．T A＞T B＞T C7．如图所示是探究焦耳定律的实验装置，除了灯丝电阻R甲＞R乙外，其余条件均相同。
18.4焦耳定律—人教版九年级全一册物理同步练习(word版 带答案)
18.4焦耳定律一、选择题（共18题）1、当一个电阻的阻值为R时，将它接在电路中通电一段时间，产生的热量为Q．如果要使它产生的热量为2Q，下列办法中可行的是（）A．将电压变为原来的2倍，通电时间变为原来的1/2B．将电阻变为原来的2倍，通电时间变为原来的1/2C．将电阻变为原来的1/2，通电时间变为原来的2倍D．将电压变为原来的1/2，电阻变为原来的2倍2、如图所示的用电器中，利用电流热效应工作的是（）A．计算器B．电视机C．电水壶D．平板电脑3、把一个标有“10V 3W”的小灯泡和定值电阻R串联后接在电压为12V的电源上（如图所示），小灯泡恰能正常工作。
该电路工作10s定值电阻产生的热量是（）A．60J B．36J C．30J D．6J4、电炉工作时，根据焦耳定律可知，相同时间内电炉丝产生的热量比导线多，所以电炉丝热得发红而连接电炉丝的导线不太热，其原因是（）A．电炉丝的电阻较大B．电炉丝与导线是并联的C．电炉丝的横截面大D．通过电炉丝的电流较大5、在探究电流产生的热量与什么因素有关时，小李设计了如图的实验装置．甲、乙两个透明容器中密封着等量的空气，里面各放有一根5Ω的电阻丝，其中乙容器将一个5Ω的电阻丝与容器内5Ω电阻丝并联，两个U型管中装有等量的水．把这个装置接入电源，利用这套装置可来探究电流产生热量（）A. 与电压的关系B. 与电阻的关系C. 与电流的关系D. 与电能的关系6、下列事例，属于防止电流热效应产生危害的是（）A．养鸡场使用电热孵化器孵小鸡B．家里使用电热水壶烧水C．小明妈妈用电熨斗熨衣服D．电脑温度过高时，风扇会及时启动，给电脑降温7、如图是探究焦耳定律的实验装置，通电前，A、B两个U型管的液面相平，通电一段时间后，通过R1、R2的电流分别为I1、I2，则（）A．I1＝l2，A管中的液面较低B．I1＞I2，A管中的液面较高C．I1＝l2，A管中的液面较高D．I1＜I2，A管中的液面较低8、如图所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压为3V且保持不变，闭合开关S后，滑片P从b端移动到a端的过程，电压表示数U与电流表示数I的关系图象如图所示，下列判断正确的是（）A．R1的电阻为15ΩB．滑动变阻器的最大电阻为10ΩC．电路消耗的最大总功率为1.8WD．电路中消耗的总功率最小时，通电5s，R1上产生的热量是1J9、如图所示，在四个相同水槽中盛有质量相等和温度相同的纯水，现将阻值为R1、R2的电阻丝（R1<R2）分别按图中的四种方式连接放入水槽，并接入相同电源．通电相同时间后，水温最高的是（）A．B．C．D．10、计算电流通过电风扇产生的热量，下面公式选用正确的是（）A．UIt B．C．I2Rt D．前面三个都可以11、把一个标有“10V 3W”的小灯泡和定值电阻R串联后接在电压为12V的电源上（如图所示），小灯泡恰能正常工作．该电路工作10s定值电阻产生的热量是（）A．60J B．36J C．30J D．6J12、一只电炉标有“220V1000W”字样，若将它接在家庭电路中，通电10min，则A．通过电炉的电流为2A B．电炉产生热量为10000 JC．电流通过电炉做功为6000J D．电炉的电阻为48.4Ω13、如图为“探究焦耳定律”的实验装置．两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液面比左侧高．下列说法正确的是（）A．通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法B．右侧电阻丝的阻值比左侧小C．通过右侧电阻丝的电流比左侧小D．该装置用于探究电流通过导体产生的热量多少与电阻大小的关系14、图是探究“影响电流热效应因素”的实验装置，将R1、R2两电阻丝密封在两只完全相同的烧瓶内，且R1＞R2，瓶内装入等质量的煤油，下列说法错误的是（）A．烧瓶内选用比热容较小的液体，可以使实验现象更明显B．该装置可以探究电流通过电阻丝产生的热量与电阻大小的关系C．实验中通过温度计示数的变化来比较电阻丝产生热量的多少D．若要比较水和煤油的比热容大小，只需将一个烧瓶内的煤油换成等质量的水即可15、如图所示，长度、横截面积一样，材料不同的两个长方体电阻串联在电路中，电阻分别为R1＝20Ω，R2＝4Ω在它们表面涂上厚度一样的蜡，现在闭合开关给它们通电，过一段时间后，我们观察到（）A．R1上的蜡融化得快B．R2上的蜡熔化得快C．R1、R2、上的蜡熔化得一样快D．无法比较16、下列说法中正确的是（）A. 焦耳用实验确定了电流产生的热量跟电流、电阻和通电时间的定量关系B. 帕斯卡首先用实验的方法测出了大气压强的数值C. 法拉第首先发现了电流的磁效应D. 牛顿第一定律是直接由实验得出的17、一台电动机正常工作时线圈两端电压为380V，线圈电阻为2Ω，线圈中电流为10A，这台电动机正常工作1s消耗的电能W和产生的热量Q分别为（）A．3800J、3800J B．3800J、200JC．72200J、200J D．72200J、3800J18、将规格都是“220 V100 W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中,通电时间相同,下列说法正确的是()A.三个用电器产生的热量一样多B.电风扇产生的热量最多C.电视机产生的热量最多D.电烙铁产生的热量最多二、实验,探究题（共2题）1、小明同学在探究“电流通过导体产生热的多少与什么因素有关”时采用了如图所示的实验装置．请仔细观察甲、乙两图。
新人教版物理九年级全一册18.4 焦耳定律 同步练习2-精选
18.4 《焦耳定律》作业纸一、填空题1、电流通过导体时________能转化成________，这个现象叫做___________.2、实验表明，电流通过导体产生的热量跟成正比,跟导体的成正比,跟成正比.这个规律叫做焦耳定律.可以用公式表示。
3、电流通过电烙铁，电能转化为________能，电流通过电风扇，电能转化为________能，给蓄电池充电，电能转化为________能。
4、电热既有有利的一面，也有不利的一面．家里的________、________、________都是利用电热的例子，而电视机后盖有很多孔，就是为了________；电动机的外壳有很多翼状散热片，使用时与轴相连的扇叶还向散热片吹风，也是为了________．5、一个电热器接在3 V的电源上，5 min内产生的热量是90 J，则这个电热器的电阻是________，通过它的电流是________A，如果通过这个电热器的电流是原来的2倍，则5 min 内它产生的热量是________J．6、将阻值分别为10Ω和30Ω的甲、乙两电阻串联后接在电源上，相同时间内，甲、乙两电阻产生的热量之比为_________；若将甲、乙两电阻并联后接在电源上，相同时间内，电流通过甲、乙两电阻产生的热量之比为_________。
7、有一电动机其线圈的电阻为10Ω，正常工作电压为220V，工作时的电流是2A，当该电动机正常工作1分钟时，则消耗的电能是焦，产生的热量是焦。
二、选择题8、电风扇、电烙铁和电动机上都标有“220 V 60 W”字样，它们都在额定电压下工作相同时间，产生热量多的是（）A．电风扇B．电烙铁C．电动机D．一样多9、在研究电热跟哪些因素有关的实验中，为了比较电流通过两段不同的金属丝产生的热量跟电阻的关系，实验时，应保持相同的物理量是（）A．通过它们的电流和加在它们两端的电压B．通过它们的电流和加在它们的电阻C．通过它们的电流和通电时间D．通过它们的电流、加在它们两端的电压和通电时间10、某课外小组自制了一把电烙铁，它的额定电压为220 V，正常工作的电流为0.2 A，该电烙铁的额定功率是（）A．110 W B．1 100 W C．44 W D．4.4 W11、甲、乙两个用电器，串联后接在某一电路上，在相同时间内，电流通过甲用电器消耗的电能比乙用电器消耗的电能多，则甲、乙用电器相比较是（）A．R甲>R乙B．R甲<R乙C．R甲=R乙D．无法判断12、现有两段电阻丝，R1<R2，按以下不同方式接在同一电源上，相同的时间产生的热量最多的是( )A、只接R1B、只接R2C、将R1、R2串联D、将R1、R2并联13、一个电热器接在电压为10 V的电源上，电功率为10 W，那么（）A．这个电热器的电阻等于10 ΩB．通过这个电热器的电流等于10 AC．每1min这个电热器消耗的电能是10 JD．每1min这个电热器产生的热是10 J14、用粗细均匀的电热丝加热烧水，通电10 min可烧开一壶水，若将电热丝对折起来接在原电路中，不计热量损失，则烧开同样一壶水的时间是( )A、2.5 minB、5 minC、20 minD、40 min三、实验题15、如图所示，是研究“电流的热效应跟电阻大小的关系”的实验电路图．两个烧瓶盛着等量的煤油，温度计显示煤油的温度，两瓶煤油中都浸泡着一段金属丝，烧瓶甲中的金属丝是铜丝，电阻比较小，烧瓶乙中的金属丝是镍铬合金丝，电阻比较大．请完成这个实验：（1）请你用笔画线作导线，帮他完成电路．（2）这样连接的目的是控制____________和相同。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（人教版九年级物理）全一册18.4焦耳定律同步练习二
知识点电热的利用和防止
1.下列家用电器中,利用电流热效应工作的是（）
2.有些家用电器在使用过程中,温度过高会损坏电器,下列家用电器中要防止电热产生的危害的是（）
A.电饭煲
B.电热水器
C.电熨斗
D.电视机
知识点焦耳定律的综合应用
3.将阻值为R甲=40Ω和R乙=10Ω的两个电阻串联后接在电源上,相同时间内,两电阻中产生热量较多的是________若将两电阻并联后接在4V的电源上,1min内两电阻产生的总热量为______J
4.在如图所示的电路中,R1=15Ω,R2=20Ω,闭合开关后,电流表的示数为0.4A。
则R1两端的电压为________V,通过电阻R2的电流为A。
若通电100秒,R2产生的热量为_________J
5.如图所示,是某种电热保暖鞋的工作原理示意图。
供电电压6V,R1、R2的阻值分别为3Ω、6Ω,通过旋转扇形开关S,接触不同触点,实现高、中、低三个挡位的转换。
保暖鞋在低温挡工作时的电功率是_________W它在高温挡工作1min产生的热量是_______J
6.有一个电动机在220V的电压下正常工作,已知它的线圈电阻是20Ω,它正常工作时的电流为3A,那么它通电10min,电流所做的功是( )
A.3.96×105J
B.1.08×105J
C.1.452×106J
D.条件不足,无法确定
7.某型号电吹风,电动机和电热丝串联,电动机带动风叶转动,电热丝给空气加热,得到热风,电动机线圈电阻为R1,电热丝电阻为R2。
将电吹风接入电压为U的电源后,通过的电流为I,消耗的电功率为P,同学们得到了四个关系式。
下列选项中,关系式均正确的是( )
①UI>P ②P=I2(R1+R2) ③UI=P ④P>I2(R1+R2)
A.①②
B.②③
C.①④
D.③④
8.将规格都是“220V180W”的一台电冰箱、一台电脑和一床电热毯,分别接入同一家庭电路中,若通电时间相同,则下列说法正确的是( )
A.电冰箱产生的热量最多
B.电脑产生的热量最多
C.电热毯产生的热量最多
D.三者产生的热量一样多
中档题
9.车床照明灯的额定电压是36V,它正常工作时灯丝的电阻是24Ω,则该照明灯正常工作时的电功率是________W,工作30min,电流通过灯丝产生的热量是_________J
10.如图甲所示的电路中,电源电压保持不变。
闭合开关,将变阻器滑片从一端移动到另一端的过程中,两只电压表与电流表示数的变化关系图线如图乙所示,则电源电压为_______V。
滑片移至最左端时,10s内电流通过R1产生的热量为_______J
11.如图所示,电源电压恒定不变,R1=20Ω,闭合开关S、S1,电流表示数为0.3A,则电源电压为________V,10s内电流通过R1产生的热量为_______J;再闭合开关S2,调节R2,使电流表示数为0.6A,则此时变阻器R2的阻值为________Ω。
12.判断电流通过导体产生的热量,下面公式选用正确的是( )
A. Ult
B.I2Rt C .
t
2
R
U
D.前面三个都可以
13.一台电风扇通电后电流Ⅰ随时间t变化的图象如图所示,电流稳定后正常工作,设它正常工作一段时间线圈产生的热量为Q1。
后因机械故障叶片停止转动,仍通电相同时间,线圈产生的热量为Q2。
忽略温度对电阻的影响,则（）
A.Q1 =Q 2
B. Q1>Q 2
C .Q1<Q2 D.条件不足,无法比较Q1和Q2的大小
14.下表及下图是某电热饮水机说明书的一些数据和电路原理图,该电热饮水机有加热和保温两种工作状态(由机内的温控开关S0控制)。
求:
(1)当开关S闭合,开关S。
断开时,饮水机的功率是多大?
(2)保温电阻R2的阻值是多少?
(3)若正常工作时,该电热器加热的效率为70%,将满热水箱的水从20℃加热到95℃需要多长时间?[c水=4.2×103J/(kg·℃)]
综合题
15.如图所示,电源电压为9V且保持不变,小灯泡L标有“6V3W”字样,滑动变阻器R1标有“20Ω2A”字样,定值电阻R2=10Ω。
(1)只闭合开关S1,调节滑动变阻器的滑片P,使小灯泡恰好正常发光,求此时电流表的示数和滑动变阻器接入电路的电阻值。
(2)把滑动变阻器的滑片P移至b端,只闭合开关S2、S3,求R1两端的电压和10s内电流通过定值电阻R2产生的热量。
答案
1. C
2. D
3.R甲120
4. 6 0.3 180
5. 6 1080
6. A
7. D
8. C
9.54 9.72×104
10.15 6
11.6 18 20
12.B
13.C
14.50W 968Ω900S
15.6Ω81J。
