电力外线工程施工组织设计方案编制单位:*************编制时间:*************目录第一章编制说明 (1)第二章工程概况 (2)第三章施工准备 (4)第四章施工技术错施 (6)第五章质量保证措施 (8)第六章安全保证措施 (10)第七章成品保护 (11)第一章编制说明一编制目的根据建设单位要求,结合项目施工生产实际情况,为确保优质、安全出色的完成本工程施工任务,特此编制此施工方案,用以明确、指导该项工程的施工管理。
二编制依据1、本工程设计图纸及相关技术资料。
2、相关的技术规范及标准图集:《电缆敷设》D101-1-7(2002)《电气装置安装工程电气设备交接试验标准》(GB50150-91)《建设电气安装工程施工质量验收规范》(GB50303-2002)《管道工程施工及验收规范》(GB50268-97)三计划目标1、质量标准:确保整个工程质量合格。
2、安全目标:杜绝重大伤亡及火灾、机械事故,伤亡频率控制在3‰以下,创建“**市文明工地”。
3、工期目标:本工程工期为83天。
第二章工程概况本工程地点位于**市****街道丘号40-340-21号;工作内容为**电力外线工程;工程范围包括:挖填土、电缆管槽敷设、电缆敷设、终端头制作安装、电源箱接线等;电缆敷设线路包括1、变电所到2、5、6#个配电室的电源电缆。
2、变电所到扶梯总电源箱的电缆。
3、配电室到各个楼内的电源电缆。
4、扶梯电源箱到各个扶梯电源电缆。
第三章施工准备一作业条件1、作业条件要求(1)电缆线路的安装工程应按施工图进行施工。
(2)与电缆线路安装有关的建筑物、构筑物的土建工程质量,应符合国家现行的建筑工程施工及质量验收规范中的有关规定。
(3)电缆安装前,土建工作应具备下列条件:a、电缆沟开挖前,土建应完成的工作必须完成、电缆沟槽线路无障碍。
b、有较宽的操作场地,施工现场干净,并备有 220V 交流电源。
2、施工前准备(1)各分项工程的技术准备已完成。
外网强电施工方案

外网强电施工方案引言在现代社会中,外网强电施工是不可或缺的一项工作,涉及到企业和个人的电力供应和安全。
因此,制定一套可行的外网强电施工方案是非常重要的。
本文将提供一份详细的外网强电施工方案,以确保外网强电施工的顺利进行。
1. 前期准备工作在开始外网强电施工之前,需要进行一系列的前期准备工作,包括以下几个重要步骤:1.1 项目调研和规划在项目调研和规划阶段,需要对施工需求进行详细了解,并制定相应的施工方案。
这一阶段的目标是确定施工的范围、目标和时间计划,并与相关部门和人员进行沟通和协调。
1.2 申请施工许可和审批在国家和地方政府的要求下,需要向相关部门申请施工许可和审批。
这包括提交项目计划、施工图纸以及安全措施等相关文件。
在获得施工许可和审批后,方可进行施工工作。
1.3 安全风险评估在施工前,需要进行一次全面的安全风险评估,以识别潜在的风险和危险。
这包括检查现场设施、电力设备和施工材料,并确定必要的安全措施。
安全措施可能包括保护装置的安装、施工现场的标识和警告、安全培训等。
1.4 施工团队组建在施工前,需要组建一个专业的施工团队,包括电工、施工管理人员和监督人员等。
这些人员需要具备相关的技术和经验,并且需要按照规定的要求进行培训和考核。
2. 施工步骤和措施2.1 施工筹备在施工前的准备阶段,需要进行以下工作:•清理施工现场,并保证施工现场的安全和清洁。
•准备所需的施工材料和设备,并确保其质量和完整。
•安装必要的安全设备,如防护栏杆、标识和警告标志。
2.2 强电线路布置在施工现场就绪后,开始进行外网强电施工的关键步骤之一 - 强电线路布置。
以下是一些关键措施:•根据设计要求,在施工现场确定电源进线位置。
•安装电缆桥架、线槽等电线布置所需的基础设施。
•按照设计要求在电缆桥架或线槽中敷设电缆。
2.3 强电设备安装在强电线路布置完成后,需要进行强电设备的安装。
以下是一些建议:•根据设计图纸和要求,安装配电箱、开关箱等设备。
电气外网工程施工方案

电气外网工程施工方案项目背景电气外网工程是指连接外部电力系统和内部电气系统的一系列工程。
该项目的施工范围涉及建筑外部电力工程、配电房工程、供配电线路及设备工程、灯光工程及建筑物内电力系统接口等。
本篇文档旨在介绍该项目的施工方案,并详细说明其实施步骤和技术要求。
施工方案1. 施工前准备在正式进入工程施工前,必须进行充分的前期准备工作,以确保施工过程的顺利进行。
具体工作内容如下:1.资源准备在施工前,应对所需人员、机械设备和材料进行充分的调配和准备,确保有足够的资源可以支持整个工程的实施。
2.施工图纸审核针对电气外网工程的施工图纸进行仔细审核,确定施工工序和顺序,并将其分别列入施工计划中。
3.施工交底在施工前,要对相关人员进行施工交底,明确各自的工作职责、质量要求和安全规范。
2. 施工实施在完成前期准备工作后,可以开始正式进行施工,具体实施过程如下:1.基础设施施工依照施工图纸和计划,进行基础设施施工,包括挖掘、回填、铺设等。
2.线路敷设根据施工图纸,将电缆线路进行敷设,并逐级进行穿管、锚定等处理。
3.设备安装配电房设备、变压器等设备进行安装,并逐级进行调试和联合试验。
3. 施工验收在完成全部施工后,需要进行全面的验收工作,以确保工程质量和安全性。
验收工作主要包括以下步骤:1.工程质量验收针对工程质量指标进行全面的检查,对存在的问题进行归纳统计,并安排专人进行修复。
2.安全验收对工程安全措施进行全面检查,确定是否存在安全隐患,并采取措施进行预防和修复。
3.环保验收在施工过程中,需要注意环保问题,施工结束后还需进行全面的环保验收工作。
技术要求在电气外网工程施工过程中,需要满足一定的技术要求,以保证工程质量和安全性:1.选用优质材料电气外网工程中所使用的电缆、设备等材料应满足国家标准,具有良好的性能和稳定性。
2.采用规范施工工艺施工过程中需按照国家有关规范和标准进行操作,确保施工工艺的规范性和专业性。
3.保证质量和安全在施工过程中,必须确保每个环节都符合质量和安全的要求,严格控制发生安全事故的概率。
电气外网施工方案

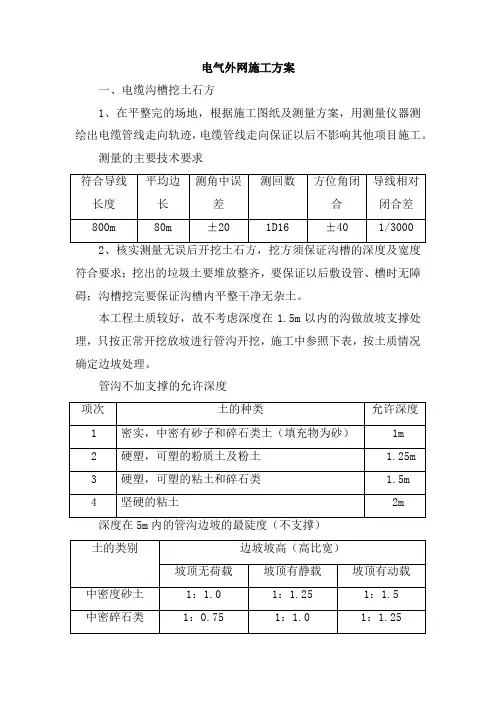

电气外网施工方案一、电缆沟槽挖土石方1、在平整完的场地,根据施工图纸及测量方案,用测量仪器测绘出电缆管线走向轨迹,电缆管线走向保证以后不影响其他项目施工。
测量的主要技术要求符合要求;挖出的垃圾土要堆放整齐,要保证以后敷设管、槽时无障碍;沟槽挖完要保证沟槽内平整干净无杂土。
本工程土质较好,故不考虑深度在1.5m以内的沟做放坡支撑处理,只按正常开挖放坡进行管沟开挖,施工中参照下表,按土质情况确定边坡处理。
管沟不加支撑的允许深度协商,沟通完毕后才可以施工。
二、电缆管槽敷设及电缆井安装1、敷设电缆管、槽前要核查所挖沟槽是否有缺陷,确定无误后开始敷设电缆管、槽。
2、电缆管、槽进场地后,要堆放完好,以免破损造成后期重复施工。
3、电缆管、槽敷设要按照图纸及施工工艺要求进行施工,管、槽接头要做好连接处理。
4、管、槽在沟内要摆放整齐,不允许有交叉堆积现象,坡度要掌握合适,以免以后断裂。
5、电缆管槽敷设完毕后端口处要做好封口工作,以免雨季淤泥进入管、槽内。
6、电缆井安装位置要选择合适,不要在道路及建筑物处,以免以后维修带来麻烦。
7、电缆井要按照图纸要求及现行规范施工,做好井内防水防漏工作。
8、电缆管、槽敷设完毕后,要经过甲方验收后方可回填,回填后要夯实,平整。
三、电缆敷设1、准备工作→放线→挖沟→直埋电缆保护管→电缆敷设→铺沙盖砖→回填土→埋设标志桩。
2、施工前对电缆进行详细检查,规格、型号、截面、电压等级均符合设计要求,外观无扭曲,损坏及漏油、渗油等现象。
3、敷设电缆前复查敷设管线有无缺陷,确定无缺陷后方可施工。
4、电缆敷设前,施工人员应认真阅读与电缆敷设有关的图纸,熟悉各种设备位号、电缆路径,防止错放电缆事故的发生。
5、电缆敷设前,对敷设的电缆路径进行检验,确保敷设路径畅通,施工人员应实地认真测量长度,避免电缆余量过长或电缆不够长现象发生,对敷设完电缆应及时作好标记。
6、电缆敷设前应检查好电缆有无破损现象,电缆有无扭曲、电缆铠有无暴漏。
强电外网施工方案范本

整体解决方案系列强电外网施工方案(标准、完整、实用、可修改)编号:FS-QG-70234强电外网施工方案Strong electricity external network construction scheme说明:为明确各负责人职责,充分调用工作积极性,使人员队伍与目标管理科学化、制度化、规范化,特此制定第一章编制说明一、编制目的根据建设单位要求,结合项目施工生产实际情况,为确保优质、安全的完成本项工程施工任务,特此编制此施工方案,用以明确指导此项工程的施工管理。
二、编制依据1、本工程设计图纸及相关技术资料。
2、相关的技术规范及标准图集:《电缆敷设》D101-1-7(2002)《电气装置安装工程电气设备交接实验标准》(GB50150-91)《建设电气安装工程施工质量验收规范》(GB50303-2002) 《管道工程施工及验收规范》(GB50268-97)三、计划目标1、质量标准:确保整个工程质量合格。
2、安全目标:杜绝重大伤亡及火灾、机械事故。
3、工期目标:保证在整体工期内完成,对紧后工程及其他分项工程无影响。
第二章工程概况和施工准备一、基本信息1、工程名称:大连国际机场站坪保障部综合车库和修配厂工程2、建设单位:大连国际机场3、设计单位:大连城建设计研究院有限公司4、地理位置:大连国际机场二、工程概况大连国际机场站坪保障部综合车库和修配厂工程施工,总建筑面积为:4890.8平方米,一层分为三个小型车库和一个修车库,建筑面积:4617.8平方米;二层为办公、更衣、洗浴区,建筑面积:273平方米。
由现有物流园大门北侧变电所引出,沿原有电气管线敷设,并于混凝土面层停车场和沥青车道相接位置向东转弯,转弯位置设置新建电缆井,新建电气管线通入本工程施工区域,与指定地点接驳,为综合车库供电。
主要工程量:电气管线敷设约230米;电缆井一座。
现场平面图如下:第三章施工准备一、作业条件1、作业条件要求(1)电缆线路的安装工程按施工图进行施工。
外网强电施工方案

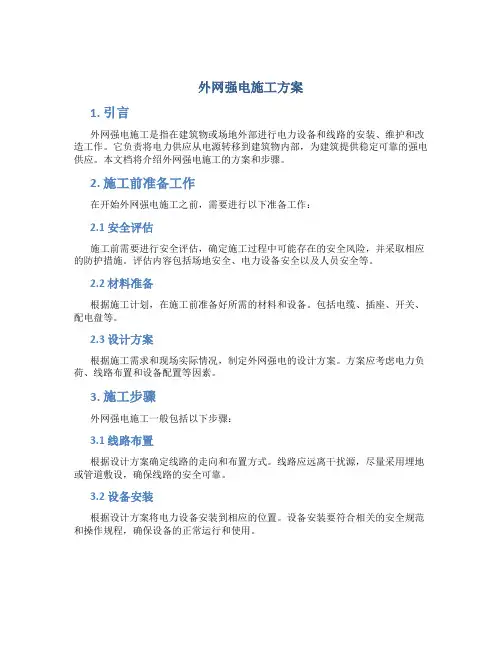

外网强电施工方案1. 引言外网强电施工是指在建筑物或场地外部进行电力设备和线路的安装、维护和改造工作。
它负责将电力供应从电源转移到建筑物内部,为建筑提供稳定可靠的强电供应。
本文档将介绍外网强电施工的方案和步骤。
2. 施工前准备工作在开始外网强电施工之前,需要进行以下准备工作:2.1 安全评估施工前需要进行安全评估,确定施工过程中可能存在的安全风险,并采取相应的防护措施。
评估内容包括场地安全、电力设备安全以及人员安全等。
2.2 材料准备根据施工计划,在施工前准备好所需的材料和设备。
包括电缆、插座、开关、配电盘等。
2.3 设计方案根据施工需求和现场实际情况,制定外网强电的设计方案。
方案应考虑电力负荷、线路布置和设备配置等因素。
3. 施工步骤外网强电施工一般包括以下步骤:3.1 线路布置根据设计方案确定线路的走向和布置方式。
线路应远离干扰源,尽量采用埋地或管道敷设,确保线路的安全可靠。
3.2 设备安装根据设计方案将电力设备安装到相应的位置。
设备安装要符合相关的安全规范和操作规程,确保设备的正常运行和使用。
3.3 电缆敷设根据设计方案进行电缆的敷设工作。
电缆敷设要保证电缆的质量和绝缘性能,避免电缆的损坏和短路。
3.4 连接测试在完成线路布置和设备安装后,进行电气连接的测试。
测试内容包括电压测试、电流测试和绝缘测试等,以确保连接的正确性和可靠性。
3.5 系统调试在连接测试通过后,进行系统的调试和验收。
调试内容包括测试电力设备的运行状态、故障处理和参数调整等。
3.6 安全保护措施在完成外网强电施工后,需要进行安全保护措施的设置。
包括设置灭火器、告警装置和安全标识等,提升电力设备的安全性能。
4. 施工注意事项在进行外网强电施工时,需要注意以下事项:•严格按照设计方案和操作规范进行施工,确保施工质量和安全性。
•注意施工场地的安全性,避免因施工造成的事故和损失。
•保持施工现场的整洁,尽量减少施工过程中的噪音和粉尘。
电气外网安全施工方案

电气外网施工安 全的持续改进
章节副标题
安全管理的经验总结与交流
安全检查:定期对施工现场 进行安全检查,及时发现和 纠正安全隐患
安全防护设施:完善安全防 护设施,如围栏、盖板、安
全网等
安全培训:定期对员工进行 安全培训,提高安全意识
应急预案:制定应急预案, 确保在遇到突发情况时能迅
速作出响应和处理
培训与演练:对应急救援人员进 行培训和演练,提高其应急处置 能力。
添加标题
添加标题
添加标题
添加标题
预案内容:明确应急组织、救援 队伍、救援装备、救援流程等, 确保快速响应和有效救援。
预案更新与完善:根据实际情况 和经验反馈,对应急预案进行更 新和完善,提高预案的针对性和 实用性。
紧急救援措施与程序
模板学院
单击此处添加副标题
汇报人:
电气外网施工安全概述
电气外网施工过程中的安全 措施
电气外网施工安全事故应急 处理
电气外网施工前的安全准备
电气外网施工安全检查与监 督
电气外网施工安全的持续改 进
电气外网施工安 全概述
章节副标题
电气外网施工安全的重要性
确保施工人员的人身安全
遵守相关法律法规和行业标准
安全监督人员:配备合格的安全监督人员,并进行培训和考核 安全监督内容:包括施工前的准备、施工过程中的操作、施工后的验收等 环节 安全考核制度:建立安全考核制度,对施工人员进行考核和奖惩
安全隐患整改与追踪
制定整改方案:根据安全隐患的严重程度和 影响范围,制定相应的整改方案。
实施整改措施:按照整改方案,采取相应 的整改措施,确保安全隐患得到及时解决。
安全设施的配备与检查
配备安全帽、安全带、绝缘手套等个人防护用品 检查安全设施是否齐全、完好,如安全网、护栏、接地线等 检查施工场地是否平整、坚实,有无积水、杂物等安全隐患 检查电气设备是否完好,绝缘性能是否达标,接地是否可靠 检查施工人员是否具备相应的安全知识和技能,是否熟悉安全操作规程 检查应急预案是否完善,应急物资是否齐全,应急通道是否畅通
室外电气工程施工方案

室外电气工程施工方案
目录
1 室外电气工程施工方案
1.1 施工前准备
1.1.1 工程概况调查
1.1.2 设备准备
1.1.3 施工人员培训
1.2 施工过程
1.2.1 布线敷设
1.2.2 设备安装
1.2.3 测试调试
1.3 施工后维护
1.3.1 系统检查
1.3.2 环境保护
1、室外电气工程施工方案
室外电气工程施工方案是为了确保电气设施的正常运行和安全性,需要在施工前做好充分的准备工作。
首先要进行工程概况调查,了解工程的具体情况,包括场地大小、电气设备类型等。
然后进行设备准备工作,确保施工所需的设备齐全。
同时,对施工人员进行培训,确保他们了解施工方案和安全操作规程。
在施工过程中,首先进行布线敷设工作,确保电缆线路的连接正确并且布局合理。
然后进行设备安装工作,包括各种电气设备的安装和连接工作。
最后进行测试调试工作,确保电气设备的运行正常,并且没有故障。
施工后的维护工作也非常重要。
需要定期进行系统检查,保证电气设备的正常运行和安全性。
同时要加强环境保护工作,确保电气设备周围环境的清洁和整洁。
通过以上的施工方案,可以有效确保室外电气工程的施工质量和安全性,保障电气设施的正常运行。
