理正挡土墙说明书

合集下载

理正挡土墙设计详解

欢迎阅读1第一章功能概述挡土墙是岩土工程中经常遇到的土工构筑物之一。

为了满足工程技术人员的需要，理正开发了本挡土墙软件。

下面介绍挡土墙软件的主要功能：⑴包括13种类型挡土墙――重力式、衡重式、加筋土式、半重力式、悬臂式、扶壁式、桩板式、锚杆式、锚定板式、垂直预应力锚杆式、装配式悬臂、装配式扶⑵计。

⑶⑷⑸⑹响；⑺强度的验算等一起呵成。

且可以生成图文并茂的计算书，大量节省设计人员的劳动强度。

2第二章快速操作指南2.1操作流程2.22.2.1图2.2-1 指定工作路径注意：此处指定的工作路径是所有岩土模块的工作路径。

进入某一计算模块后，还可以通过按钮【选工程】重新指定此模块的工作路径。

2.2.2选择行业及挡墙形式1．适用于公路、铁路、水利及其它行业。

2．挡土墙的计算项目有十三种供选择：重力式、衡重式、加筋土式、半重力式、悬臂式、扶壁式、桩板式、锚杆式、锚定板式、垂直预应力锚杆式、装配式悬臂、装配式扶壁及卸荷板式挡土墙。

2.2.3目。

图2.2-3 工程操作界面2.2.4编辑原始数据当计算项目为重力式挡土墙时，须录入或选择如下参数：墙身尺寸、坡线土柱、物理参数、基础、整体稳定性等数据，交互窗口如图2.2-4。

1.2.2.2.5 2.2.63第三章使用说明3.1关于计算例题的编辑3.1.1增加例题与删除当前例题1．通过【工程操作】菜单的“增加项目”和“删除当前项目”来增加一个新的例题或删除当前的例题。

23.1.23.1.3实际工程中会有一些具有一般代表性的典型例题，当完成该例题的数据交互后，可通过【辅助功能】菜单中的“将此例题加入模板库”把该例题存为例题模板，从而在每次新增例题时可以重复调用该例题的数据，在此基础上修改少量的数据进行计算。

3.2计算简图辅助操作菜单在数据交互界面的左侧图形窗口单击鼠标右键，弹出图形显示快捷菜单，使用该菜单可有效的查看计算简图，可把计算简图存为DXF格式的文件，用AUTOCAD 等图形编辑器进行编辑。

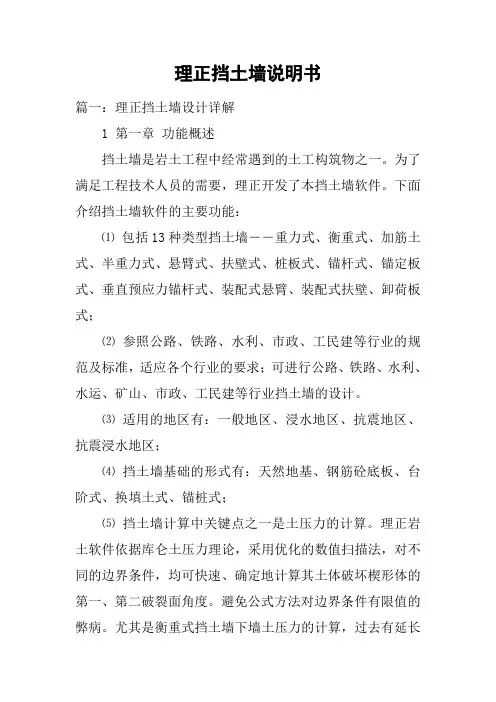

理正挡土墙说明书

理正挡土墙说明书篇一：理正挡土墙设计详解1 第一章功能概述挡土墙是岩土工程中经常遇到的土工构筑物之一。

为了满足工程技术人员的需要，理正开发了本挡土墙软件。

下面介绍挡土墙软件的主要功能：⑴包括13种类型挡土墙――重力式、衡重式、加筋土式、半重力式、悬臂式、扶壁式、桩板式、锚杆式、锚定板式、垂直预应力锚杆式、装配式悬臂、装配式扶壁、卸荷板式；⑵参照公路、铁路、水利、市政、工民建等行业的规范及标准，适应各个行业的要求；可进行公路、铁路、水利、水运、矿山、市政、工民建等行业挡土墙的设计。

⑶适用的地区有：一般地区、浸水地区、抗震地区、抗震浸水地区；⑷挡土墙基础的形式有：天然地基、钢筋砼底板、台阶式、换填土式、锚桩式；⑸挡土墙计算中关键点之一是土压力的计算。

理正岩土软件依据库仑土压力理论，采用优化的数值扫描法，对不同的边界条件，均可快速、确定地计算其土体破坏楔形体的第一、第二破裂面角度。

避免公式方法对边界条件有限值的弊病。

尤其是衡重式挡土墙下墙土压力的计算，过去有延长墙背法、修正延长墙背法及等效荷载法等，在理论上均有不合理的一面。

理正岩土软件综合考虑分析上、下墙的土压力，接力运行，得到合理的上、下墙的土压力。

保证后续计算结果的合理性；⑹除土压力外，还可考虑地震作用、外加荷载、水等对挡土墙设计、验算的影响；⑺计算内容完善――土压力、挡土墙的抗滑移、抗倾覆、地基强度验算及墙身强度的验算等一起呵成。

且可以生成图文并茂的计算书，大量节省设计人员的劳动强度。

2 第二章快速操作指南2.1 操作流程图2.1-1 操作流程2.2 快速操作指南2.2.1 选择工作路径图2.2-1 指定工作路径注意：此处指定的工作路径是所有岩土模块的工作路径。

进入某一计算模块后，还可以通过按钮【选工程】重新指定此模块的工作路径。

2.2.2 选择行业及挡墙形式1．适用于公路、铁路、水利及其它行业。

重庆交通大学(道路工程)理正挡墙设计计算书挡土墙说明书

挡土墙设计说明书设计资料本路段为山岭重丘区二级公路改建工程，路基宽度为12m，设计路线起点桩号为K5+150，终点桩号为K5+285。

其中平曲线交点桩号为K5+208.22，转角为右转87o30'15"，曲线半径为60m，缓和曲线长35m。

路线处地表1-2m为亚粘土覆盖层，其下为砂岩。

设计参数圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500砌体种类: 片石砌体砂浆标号: 7.5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 42.500(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙底摩擦系数: 0.500地基土类型: 天然岩土地基地基土内摩擦角: 30.000(度)设计方法与内容1、拟定挡土墙的结构形式及断面尺寸2、拟定挡土墙基础的形式及尺寸3、车辆荷载换算4、土压力计算5、结构验算（1）抗滑稳定性（2）抗倾覆稳定性（3）基底应力验算（4）墙身强度验算设计步骤(1) 进行车辆荷载换算;(2) 利用有关主动土压力计算的相应公式，计算主动土压力，求出土压力的大小、方向及作用点;(3) 设计挡土墙截面。

先拟定墙身尺寸，然后进行：a) 抗滑稳定性计算；b) 抗倾覆稳定性验算；c) 基底应力验算；d) 截面应力验算；e) 挡土墙截面尺寸的调整与选取（注:挡土墙截面尺寸要满足计算荷载及验算荷载的各项要求）。

(4) 画出选用的挡土墙平面、横断面图、纵断面图，整理计算书等有关设计文件。

主要参考文献交通部第二公路勘察设计院公路设计手册《路基》第二版。

人民交通出版社。

何兆益、杨锡武《路基路面工程》，人民交通出版社。

中华人民共和国行业设计标准，《公路路基设计规范》，人民交通出版社。

理正软件使用手册

理正软件使用手册(总3页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--理正软件使用手册一、渗流计算1.打开Auto CAD 绘图软件，将断面图修正简化，或将所需分析的图形直接画出，通过移动将黄海高程系调整到和绘图的纵坐标一致，并将图形放在原点附近，绘图时以米为单位，线与线之间要连接精确，确保各分区为封闭单元。

图形画完后以DXF文件保存在工作路径文件夹下。

2.打开理正岩土计算——渗流分析计算——渗流问题有限元法——在界面选择“增”工具栏——系统默认例题——辅助功能——读入DXF文件自动形成坡面、节点和图层数据。

3.通过移动、放大图形界面找到左下坡脚的节点编号输入坡面起始节点号，坡面数为从迎水面坡脚到背水面坡脚之间的线段数。

点击确定，首先粗略的查看所显示的图形和数据是否基本正确，主要查看闭合区域的个数和线段、节点的个数。

4.若为稳定流分析，输入第一上游水位和下游水位，第二上游水位和下游水位取-1000。

若为非稳定流分析要输入上游第二水位数据。

（这个只是图形显示需要，除了流态其它参数对计算完全不起任何影响，）5.进入面边界条件界面，输入左边边界条件和右边的边界条件，包括已知水头，可能的浸出面。

在非稳定流分析中会有第一项水头随时间变化曲线工具栏，点击它并输入上游水位变化曲线。

此时要保证图形界面显示的图形正确；输入点边界条件，上下游必须要存在边界条件，可以是面边界条件，也可以是点边界条件。

6.输入土层参数，注意渗透系数单位。

7.在输出结果里的理正边坡分析接口文件输入文件名。

若为非稳定流分析还需输入渗流分析的第几步，此时所保存的数据即为此步渗流场的计算数据，这些数据用于边坡稳定分析中计算水位降落期的最小安全系数。

文件自动保存工作路径下。

8.在计算参数界面中输入参数，对非稳定渗流取填入时间分段数，初始渗流的稳定方法一般取稳定渗流的计算方法。

9.点击计算，在主界面图形查询——显示简图为DXF文件，将显示的图形保存，修改后，供打印使用。

理正说明书

土钉墙技术说明书第一章功能概述土钉墙支护是近年发展起来用于土体开挖和边坡支护的一种新的支挡技术，由于经济、适用、可靠，且施工快速简便而被广泛应用于工程实践中。

但是由于设计理论不尽统一，采用单一设计理论的土钉墙设计软件很难满足工程设计人员的实际需要。

鉴于此，理正超级土钉支护设计软件参考了当前土钉墙支护的最新研究成果，包含了国内多种规范（规程）提供的设计理论和方法。

可适用于全国各个地区，并率先突破墙体位移估算的难题，自动计算墙面位移曲线和地面沉降曲线，是一套相对完善的土钉墙支护设计软件。

其主要功能有：⑴ 具有7种规范（规程）的设计理论和方法，以适合全国不同地区的土钉墙设计。

7种规范（规程）包括：《建筑基坑支护技术规程》JGJ 120-99《基坑土钉支护技术规程》CECS 96:97《建筑基坑工程技术规范》YB 9258-97《广州地区建筑基坑支护技术规定》《深圳地区建筑深基坑支护技术规范》SJG 95-96王步云法北工大滑楔平衡法理论⑵ 模拟施工过程，考虑施工工况，自动完成不同施工阶段、不同工况下的土钉墙设计和验算。

⑶ 计算全面，自动完成土压力、局部抗拉、整体稳定、外部稳定、位移和沉降的设计或验算，可靠性好。

⑷ 智能化程度高，所有计算过程均自动完成，并全自动生成施工图、计算书，极大的提高了工作效率。

⑸ 本系统具有图文并茂的交互界面、计算书。

并有及时的提示指导、帮助用户使用软件。

第二章快速操作指南2.1 操作流程图2.1-1 操作流程2.2 快速操作指南2.2.1 选择工作路径图2.2-1 指定工作路径注意：此处指定的工作路径是所有岩土模块的工作路径。

进入某一计算模块后，还可以通过按钮【选工程】重新指定此模块的工作路径。

2.2.2 增加计算项目点击【工程操作】菜单中的“增加项目”菜单或“增”按钮来新增一个计算项目。

图2.2-2 工程操作界面2.2.3 编辑原始数据图2.2-3 数据交互对话框2.2.4 当前项目计算在数据交互对话框中设置好各项参数，点击【计算】按钮来进行当前题目的计算；或者单击【辅助功能】菜单的“计算”。

理正挡土墙设计详解

第一章功能概述挡土墙是岩土工程中经常遇到的土工构筑物之一。

为了满足工程技术人员的需要，理正开发了本挡土墙软件。

理正岩土软件依据库仑土压力理论，采用优化的数值扫描法，对不同的边界条件，均可快速、确定地计算其土体破坏楔形体的第一、第二破裂面角度。

避免公式方法对边界条件有限值的弊病。

尤其是衡重式挡土墙下墙土压力的计算，过去有延长墙背法、修正延长墙背法及等效荷载法等，在理论上均有不合理的一面。

理正岩土软件综合考虑分析上、下墙的土压力，接力运行，得到合理的上、下墙的土压力。

且可以生成图文并茂的计算书，大量节省设计人员的劳动强度。

1第二章快速操作指南1.1操作流程图2.1-1 操作流程1.2快速操作指南1.2.1选择工作路径图2.2-1 指定工作路径注意：此处指定的工作路径是所有岩土模块的工作路径。

进入某一计算模块后，还可以通过按钮【选工程】重新指定此模块的工作路径。

1.2.2选择行业及挡墙形式1．适用于公路、铁路、水利及其它行业。

理正岩土软件参数说明

目录一、理正岩土5.0 常见问题解答（挡墙篇） (1)二、理正岩土5.0 常见问题解答（边坡篇） (7)三、理正岩土5.0 常见问题解答（软基篇） (7)四、理正岩土5.0 常见问题解答（抗滑桩篇） (8)五、理正岩土5.0 常见问题解答（渗流篇） (11)六、理正岩土5.0 常见问题解答（基坑支护篇） (11)一、理正岩土5.0 常见问题解答（挡墙篇）1．“圬工之间摩擦系数”意义，如何取值？答：用于挡墙截面验算，反应圬工间的摩阻力大小。

取值与圬工种类有关，一般采用0.4（主要组合）~0.5（附加组合），该值取自《公路设计手册》第603页。

2．“地基土的粘聚力”意义，如何取值？答：整体稳定验算时滑移面所在地基土的粘聚力，由地勘报告得到。

3．“墙背与墙后填土摩擦角”意义，如何取值？答：用于土压力计算。

影响土压力大小及作用方向。

取值由墙背粗糙程度和填料性质及排水条件决定，无试验资料时，参见相关资料《公路路基手册》591页，具体内容如下：墙背光滑、排水不良时：δ=0；混凝土墙身时：δ=（0~1/2）φ一般情况、排水良好的石砌墙身：δ=（1/2~2/3）φ台阶形的石砌墙背、排水良好时：δ=2/3φ第二破裂面或假象墙背时：δ=φ4．“墙底摩擦系数”意义，如何取值？答：用于滑移稳定验算。

无试验资料时，参见相关资料《公路路基手册》，592页表3-3-2基底类别摩擦系数基底类别摩擦系数粘性土软塑状态（0.5≤I L＜1）0.25 砾（卵）石类土0.40~0.50 硬塑状态（0≤I L＜0.5）0.25~0.30 软质岩石0.40~0.60 半坚硬状态（I L＜0）0.30~0.40 表面粗糙的硬质岩石0.60~0.70 砂0.405．“地基浮力系数”如何取值？答：该参数只在公路行业《公路路基手册》中有定义表格，其他行业可直接取1.0，具体《公路路基手册》定义表格如下：地基类别浮力系数地基类别浮力系数密实潮湿的粘土或亚粘土0.7~0.8 均质而透水性小的岩石0.35含水饱和的的亚粘土或亚粘土0.85~0.9 裂缝不严重的岩石0.35~0.50 细砂、中砂及砾砂0.9~0.95 裂缝严重的岩石0.75~0.956．“地基土的内摩擦角”意义，如何取值？答：用于防滑凸榫前的被动土压力计算，影响滑移稳定验算；从勘察报告中取得。

理正挡土墙计算书

衡重式挡土墙验算[执行标准：公路]计算项目：衡重式挡土墙 6计算时间： 2013-06-22 23:31:27 星期六------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 9.600(m)上墙高: 3.400(m)墙顶宽: 0.660(m)台宽: 1.500(m)面坡倾斜坡度: 1:0.150上墙背坡倾斜坡度: 1:0.200下墙背坡倾斜坡度: 1:-0.200采用1个扩展墙址台阶:墙趾台阶b1: 0.300(m)墙趾台阶h1: 0.500(m)墙趾台阶与墙面坡坡度相同墙底倾斜坡率: 0.200:1下墙土压力计算方法: 力多边形法物理参数：圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500砌体种类: 片石砌体砂浆标号: 5石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 500.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 3.000 2.000 02 5.000 0.000 0地面横坡角度: 20.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)=====================================================================第 1 种情况: 组合1=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 10.242(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.222(度)按力多边形法计算得到:破裂角： 34.222(度)Ea=201.028 Ex=199.855 Ey=21.676(kN) 作用点高度 Zy=2.979(m) 墙身截面积 = 25.299(m2) 重量 = 581.869 kN衡重台上填料重 = 90.539(kN) 重心坐标(1.649,-1.646)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 659.350(kN) En = 152.144(kN) Wt = 131.870(kN) Et = 236.739(kN) 滑移力= 104.869(kN) 抗滑力= 405.747(kN)滑移验算满足: Kc = 3.869 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 353.905(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 261.979(kN) 抗滑力= 396.867(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.515 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2.308 (m)相对于墙趾,上墙Ey的力臂 Zx = 4.117 (m)相对于墙趾,上墙Ex的力臂 Zy = 7.665 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 3.807 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 2.337 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 943.130(kN-m) 抗倾覆力矩= 2066.104(kN-m)倾覆验算满足: K0 = 2.191 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 793.025(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 811.494(kN) 作用于墙趾下点的总弯矩=1122.975(kN-m) 基础底面宽度 B = 3.275 (m) 偏心距 e = 0.254(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.384(m)基底压应力: 趾部=362.948 踵部=132.600(kPa)最大应力与最小应力之比 = 362.948 / 132.600 = 2.737作用于基底的合力偏心距验算满足: e=0.254 <= 0.167*3.275 = 0.546(m)墙趾处地基承载力验算满足: 压应力=362.948 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=132.600 <= 650.000(kPa)地基平均承载力验算满足: 压应力=247.774 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 98.141 (kN)上墙墙背处的 Ex = 62.124 (kN)上墙墙背处的 Ey = 12.425 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.889 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.465 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.557 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.141(m)截面宽度 B = 1.850 (m) 偏心距 e1 = 0.784(m)截面上偏心距验算不满足: e1= 0.784 > 0.250*1.850 = 0.463(m) 截面上压应力: 面坡=211.665 背坡=-92.134(kPa)压应力验算满足: 计算值= 211.665 <= 800.000(kPa)拉应力验算不满足: 计算值= 92.134 > 80.000(kPa) 切向应力检算:剪应力验算满足: 计算值= 9.674 <= 80.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 41.598 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 110.566(kN)轴心力偏心影响系数醟= 0.233挡墙构件的计算截面每沿米面积A = 1.850(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.981计算强度时:强度验算满足: 计算值= 110.566 <= 298.521(kN)计算稳定时:稳定验算满足: 计算值= 110.566 <= 292.889(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 24.226(m2) 重量 = 557.198 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.313 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 750.498(kN) 作用于墙趾下点的总弯矩=1106.215(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.474(m)截面宽度 B = 3.340 (m) 偏心距 e1 = 0.196(m)截面上偏心距验算满足: e1= 0.196 <= 0.250*3.340 = 0.835(m)截面上压应力: 面坡=303.826 背坡=145.574(kPa)压应力验算满足: 计算值= 303.826 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -11.443 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 750.498(kN)轴心力偏心影响系数醟= 0.960挡墙构件的计算截面每沿米面积A = 3.340(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.968计算强度时:强度验算满足: 计算值= 750.498 <= 2221.592(kN)计算稳定时:稳定验算满足: 计算值= 750.498 <= 2149.911(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 9.100(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.075(度)按力多边形法计算得到:破裂角： 34.075(度)Ea=156.451 Ex=155.539 Ey=16.870(kN) 作用点高度 Zy=2.522(m)[强度验算]验算截面以上，墙身截面积 = 22.550(m2) 重量 = 518.644 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.358 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 707.137(kN) 作用于墙趾下点的总弯矩=830.127(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.174(m)截面宽度 B = 3.065 (m) 偏心距 e1 = 0.359(m)截面上偏心距验算满足: e1= 0.359 <= 0.250*3.065 = 0.766(m)截面上压应力: 面坡=392.661 背坡=68.767(kPa)压应力验算满足: 计算值= 392.661 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -21.270 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 707.137(kN)轴心力偏心影响系数醟= 0.859挡墙构件的计算截面每沿米面积A = 3.065(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.959计算强度时:强度验算满足: 计算值= 707.137 <= 1823.443(kN)计算稳定时:稳定验算满足: 计算值= 707.137 <= 1749.052(kN)=====================================================================第 2 种情况: 组合2=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 10.242(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.222(度)按力多边形法计算得到:破裂角： 34.222(度)Ea=201.028 Ex=199.855 Ey=21.676(kN) 作用点高度 Zy=2.979(m) 墙身截面积 = 25.299(m2) 重量 = 581.869 kN衡重台上填料重 = 90.539(kN) 重心坐标(1.649,-1.646)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 659.350(kN) En = 152.144(kN) Wt = 131.870(kN) Et = 236.739(kN) 滑移力= 104.869(kN) 抗滑力= 405.747(kN)滑移验算满足: Kc = 3.869 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 353.905(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 261.979(kN) 抗滑力= 396.867(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.515 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2.308 (m)相对于墙趾,上墙Ey的力臂 Zx = 4.117 (m)相对于墙趾,上墙Ex的力臂 Zy = 7.665 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 3.807 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 2.337 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 943.130(kN-m) 抗倾覆力矩= 2066.104(kN-m)倾覆验算满足: K0 = 2.191 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 793.025(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 811.494(kN) 作用于墙趾下点的总弯矩=1122.975(kN-m) 基础底面宽度 B = 3.275 (m) 偏心距 e = 0.254(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.384(m)基底压应力: 趾部=362.948 踵部=132.600(kPa)最大应力与最小应力之比 = 362.948 / 132.600 = 2.737作用于基底的合力偏心距验算满足: e=0.254 <= 0.167*3.275 = 0.546(m) 墙趾处地基承载力验算满足: 压应力=362.948 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=132.600 <= 650.000(kPa)地基平均承载力验算满足: 压应力=247.774 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 98.141 (kN)上墙墙背处的 Ex = 62.124 (kN)上墙墙背处的 Ey = 12.425 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.889 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.465 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.557 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.141(m)截面宽度 B = 1.850 (m) 偏心距 e1 = 0.784(m)截面上偏心距验算不满足: e1= 0.784 > 0.250*1.850 = 0.463(m)截面上压应力: 面坡=211.665 背坡=-92.134(kPa)压应力验算满足: 计算值= 211.665 <= 800.000(kPa)拉应力验算不满足: 计算值= 92.134 > 80.000(kPa)切向应力检算:剪应力验算满足: 计算值= 9.674 <= 80.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 41.598 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 110.566(kN)轴心力偏心影响系数醟= 0.233挡墙构件的计算截面每沿米面积A = 1.850(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.981计算强度时:强度验算满足: 计算值= 110.566 <= 298.521(kN)计算稳定时:稳定验算满足: 计算值= 110.566 <= 292.889(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 24.226(m2) 重量 = 557.198 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.313 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 750.498(kN) 作用于墙趾下点的总弯矩=1106.215(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.474(m)截面宽度 B = 3.340 (m) 偏心距 e1 = 0.196(m)截面上偏心距验算满足: e1= 0.196 <= 0.250*3.340 = 0.835(m)截面上压应力: 面坡=303.826 背坡=145.574(kPa)压应力验算满足: 计算值= 303.826 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -11.443 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 750.498(kN)轴心力偏心影响系数醟= 0.960挡墙构件的计算截面每沿米面积A = 3.340(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.968计算强度时:强度验算满足: 计算值= 750.498 <= 2221.592(kN)计算稳定时:稳定验算满足: 计算值= 750.498 <= 2149.911(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 9.100(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.075(度)按力多边形法计算得到:破裂角： 34.075(度)Ea=156.451 Ex=155.539 Ey=16.870(kN) 作用点高度 Zy=2.522(m)[强度验算]验算截面以上，墙身截面积 = 22.550(m2) 重量 = 518.644 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.358 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 707.137(kN) 作用于墙趾下点的总弯矩=830.127(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.174(m)截面宽度 B = 3.065 (m) 偏心距 e1 = 0.359(m)截面上偏心距验算满足: e1= 0.359 <= 0.250*3.065 = 0.766(m)截面上压应力: 面坡=392.661 背坡=68.767(kPa)压应力验算满足: 计算值= 392.661 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -21.270 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 707.137(kN)轴心力偏心影响系数醟= 0.859挡墙构件的计算截面每沿米面积A = 3.065(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.959计算强度时:强度验算满足: 计算值= 707.137 <= 1823.443(kN)计算稳定时:稳定验算满足: 计算值= 707.137 <= 1749.052(kN)=====================================================================第 3 种情况: 组合3=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 10.242(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.222(度)按力多边形法计算得到:破裂角： 34.222(度)Ea=201.028 Ex=199.855 Ey=21.676(kN) 作用点高度 Zy=2.979(m) 墙身截面积 = 25.299(m2) 重量 = 581.869 kN衡重台上填料重 = 90.539(kN) 重心坐标(1.649,-1.646)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.500采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 11.310 (度)Wn = 659.350(kN) En = 152.144(kN) Wt = 131.870(kN) Et = 236.739(kN) 滑移力= 104.869(kN) 抗滑力= 405.747(kN)滑移验算满足: Kc = 3.869 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 353.905(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 261.979(kN) 抗滑力= 396.867(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.515 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 2.308 (m)相对于墙趾,上墙Ey的力臂 Zx = 4.117 (m)相对于墙趾,上墙Ex的力臂 Zy = 7.665 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 3.807 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 2.337 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 943.130(kN-m) 抗倾覆力矩= 2066.104(kN-m)倾覆验算满足: K0 = 2.191 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 793.025(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 811.494(kN) 作用于墙趾下点的总弯矩=1122.975(kN-m) 基础底面宽度 B = 3.275 (m) 偏心距 e = 0.254(m)基础底面合力作用点距离基础趾点的距离 Zn = 1.384(m)基底压应力: 趾部=362.948 踵部=132.600(kPa)最大应力与最小应力之比 = 362.948 / 132.600 = 2.737作用于基底的合力偏心距验算满足: e=0.254 <= 0.167*3.275 = 0.546(m)墙趾处地基承载力验算满足: 压应力=362.948 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=132.600 <= 650.000(kPa)地基平均承载力验算满足: 压应力=247.774 <= 500.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 98.141 (kN)上墙墙背处的 Ex = 62.124 (kN)上墙墙背处的 Ey = 12.425 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.889 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 1.465 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.557 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.141(m)截面宽度 B = 1.850 (m) 偏心距 e1 = 0.784(m)截面上偏心距验算不满足: e1= 0.784 > 0.250*1.850 = 0.463(m)截面上压应力: 面坡=211.665 背坡=-92.134(kPa)压应力验算满足: 计算值= 211.665 <= 800.000(kPa)拉应力验算不满足: 计算值= 92.134 > 80.000(kPa)切向应力检算:剪应力验算满足: 计算值= 9.674 <= 80.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 41.598 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 110.566(kN)轴心力偏心影响系数醟= 0.233挡墙构件的计算截面每沿米面积A = 1.850(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.981计算强度时:强度验算满足: 计算值= 110.566 <= 298.521(kN)计算稳定时:稳定验算满足: 计算值= 110.566 <= 292.889(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 24.226(m2) 重量 = 557.198 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.313 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 750.498(kN) 作用于墙趾下点的总弯矩=1106.215(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.474(m)截面宽度 B = 3.340 (m) 偏心距 e1 = 0.196(m)截面上偏心距验算满足: e1= 0.196 <= 0.250*3.340 = 0.835(m)截面上压应力: 面坡=303.826 背坡=145.574(kPa)压应力验算满足: 计算值= 303.826 <= 800.000(kPa)切向应力检算:剪应力验算满足: 计算值= -11.443 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 750.498(kN)轴心力偏心影响系数醟= 0.960挡墙构件的计算截面每沿米面积A = 3.340(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.968计算强度时:强度验算满足: 计算值= 750.498 <= 2221.592(kN)计算稳定时:稳定验算满足: 计算值= 750.498 <= 2149.911(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 9.100(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 31.060(度)按假想墙背计算得到:第1破裂角： 32.720(度)Ea=148.041 Ex=56.254 Ey=136.937(kN) 作用点高度 Zy=1.260(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=17.542(度) 第1破裂角=31.060(度)Ea=102.147 Ex=62.124 Ey=81.085(kN) 作用点高度 Zy=1.465(m) 计算下墙土压力无荷载时的破裂角 = 34.075(度)按力多边形法计算得到:破裂角： 34.075(度)Ea=156.451 Ex=155.539 Ey=16.870(kN) 作用点高度 Zy=2.522(m)[强度验算]验算截面以上，墙身截面积 = 22.550(m2) 重量 = 518.644 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 2.358 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 707.137(kN) 作用于墙趾下点的总弯矩=830.127(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 1.174(m)截面宽度 B = 3.065 (m) 偏心距 e1 = 0.359(m)截面上偏心距验算满足: e1= 0.359 <= 0.250*3.065 = 0.766(m)截面上压应力: 面坡=392.661 背坡=68.767(kPa)压应力验算满足: 计算值= 392.661 <= 800.000(kPa) 切向应力检算:剪应力验算满足: 计算值= -21.270 <= 80.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 707.137(kN)轴心力偏心影响系数醟= 0.859挡墙构件的计算截面每沿米面积A = 3.065(m2)材料抗压极限强度Ra = 1600.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.959计算强度时:强度验算满足: 计算值= 707.137 <= 1823.443(kN)计算稳定时:稳定验算满足: 计算值= 707.137 <= 1749.052(kN)================================================= 各组合最不利结果=================================================(一) 滑移验算安全系数最不利为：组合1(组合1)抗滑力 = 405.747(kN),滑移力 = 104.869(kN)。

扶壁式挡土墙计算书(理正)

扶壁式挡土墙验算[执行标准：公路]计算项目：扶壁式挡土墙 2计算时间：2014-02-14 00:04:31 星期五------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 11.000(m)墙宽: 0.600(m)墙趾悬挑长DL: 3.200(m)墙踵悬挑长DL1: 3.800(m)底板高DH: 1.100(m)墙趾端部高DH0: 0.800(m)扶肋间距: 3.000(m)扶肋厚: 0.600(m)扶壁两端墙面板悬挑长度: 0.984(m)设防滑凸榫:防滑凸榫尺寸BT1: 1.600(m)防滑凸榫尺寸BT: 1.500(m)防滑凸榫尺寸HT: 0.800(m)防滑凸榫被动土压力修正系数: 1.000防滑凸榫容许弯曲拉应力: 1.520(MPa)防滑凸榫容许剪应力: 1.520(MPa)钢筋合力点到外皮距离: 50(mm)墙趾埋深: 1.700(m)物理参数:混凝土墙体容重: 25.000(kN/m3)混凝土强度等级: C35纵筋级别: HRB400抗剪腹筋级别: HRB400裂缝计算钢筋直径: 20(mm)挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 19.000(kN/m3)修正后地基承载力特征值: 216.000(kPa)地基承载力特征值提高系数:墙趾值提高系数: 1.000墙踵值提高系数: 1.000平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 35.000(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 1折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 10.500 5.700 0地面横坡角度: 0.000(度)填土对横坡面的摩擦角: 35.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)钢筋混凝土配筋计算依据：《公路钢筋混凝土与预应力混凝土桥涵设计规范》(JTG D62-2004) =====================================================================第 1 种情况: 1=============================================组合系数: 0.000=============================================[土压力计算] 计算高度为 11.000(m)处的库仑主动土压力无荷载时的破裂角 = 40.248(度)按假想墙背计算得到:第1破裂角： 41.508(度)Ea=992.812(kN) Ex=582.751(kN) Ey=803.789(kN) 作用点高度 Zy=3.667(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=13.600(度) 第1破裂角=41.400(度)Ea=886.310(kN) Ex=586.132(kN) Ey=664.827(kN) 作用点高度 Zy=3.849(m) 墙身截面积 = 15.020(m2) 重量 = 375.500 (kN)整个墙踵上的土重(不包括超载) = 445.389(kN) 重心坐标(1.863,-5.716)(相对于墙面坡上角点)墙趾板上的土重 = 45.600(kN) 相对于趾点力臂=1.493(m)(一) 滑动稳定性验算基底摩擦系数 = 0.500采用防滑凸榫增强抗滑动稳定性,计算过程如下:基础底面宽度 B = 7.600 (m)墙身重力的力臂 Zw = 3.653 (m)Ey的力臂 Zx = 6.669 (m)Ex的力臂 Zy = 3.849 (m)作用于基础底的总竖向力 = 1531.316(kN) 作用于墙趾下点的总弯矩=5872.542(kN-m)基础底面合力作用点距离墙趾点的距离 Zn = 3.835(m)基础底压应力: 墙趾=195.927 凸榫前沿=198.269 墙踵=207.051(kPa)凸榫前沿被动土压应力=727.326(kPa)凸榫抗弯强度验算:凸榫抗弯强度验算满足: 弯曲拉应力 = 620.652 <= 1520.000(kPa)凸榫抗剪强度验算:凸榫抗剪强度验算满足: 剪应力 = 387.907 <= 1520.000(kPa)滑移力= 586.132(kN) 抗滑力= 1189.841(kN)滑移验算满足: Kc = 2.030 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 257.203(kN) > 0.0(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 3.653 (m)相对于墙趾点，墙踵上土重的力臂 Zw1 = 5.063 (m)相对于墙趾点，墙趾上土重的力臂 Zw2 = 1.493 (m)相对于墙趾点，Ey的力臂 Zx = 6.669 (m)相对于墙趾点，Ex的力臂 Zy = 3.849 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 2255.927(kN-m) 抗倾覆力矩= 8128.470(kN-m)倾覆验算满足: K0 = 3.603 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 5133.581(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力作用于基础底的总竖向力 = 1531.316(kN) 作用于墙趾下点的总弯矩=5872.542(kN-m)基础底面宽度 B = 7.600 (m) 偏心距 e = -0.035(m)基础底面合力作用点距离基础趾点的距离 Zn = 3.835(m)基底压应力: 趾部=195.927 踵部=207.051(kPa)最大应力与最小应力之比 = 207.051 / 195.927 = 1.057作用于基底的合力偏心距验算满足: e=-0.035 <= 0.167*7.600 = 1.267(m)墙趾处地基承载力验算满足: 压应力=195.927 <= 216.000(kPa)墙踵处地基承载力验算满足: 压应力=207.051 <= 216.000(kPa)地基平均承载力验算满足: 压应力=201.489 <= 216.000(kPa)(四) 墙趾板强度计算标准值:作用于基础底的总竖向力 = 1531.316(kN) 作用于墙趾下点的总弯矩=5872.542(kN-m)基础底面宽度 B = 7.600 (m) 偏心距 e = -0.035(m)基础底面合力作用点距离趾点的距离 Zn = 3.835(m)基础底压应力: 趾点=195.927 踵点=207.051(kPa)设计值:作用于基础底的总竖向力 = 1531.316(kN) 作用于墙趾下点的总弯矩=5872.542(kN-m)基础底面宽度 B = 7.600 (m) 偏心距 e = -0.035(m)基础底面合力作用点距离趾点的距离 Zn = 3.835(m)基础底压应力: 趾点=195.927 踵点=207.051(kPa)[趾板根部]截面高度: H' = 1.100(m)截面弯矩: M = 0.000(kN-m)纵向受拉钢筋构造配筋：As = 2176.364(mm2)截面剪力: Q = 0.000(kN)剪力设计值 = 0.000(kN) < 798.000(kN)，可不进行斜截面抗剪承载力验算，箍筋取构造配筋：Av = 1.200(mm2/mm)。

挡土墙计算书(用理正计算)

衡重式挡土墙验算[执行标准：公路]计算项目：衡重式挡土墙 1计算时间： 2008-07-24 13:22:01 星期四------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 5.600(m)上墙高: 2.240(m)墙顶宽: 0.600(m)台宽: 0.450(m)面坡倾斜坡度: 1:0.050上墙背坡倾斜坡度: 1:0.400下墙背坡倾斜坡度: 1:-0.250采用1个扩展墙址台阶:墙趾台阶b1: 0.200(m)墙趾台阶h1: 0.400(m)墙趾台阶面坡坡度为: 1:0.000墙底倾斜坡率: 0.100:1下墙土压力计算方法: 力多边形法物理参数：圬工砌体容重: 23.000(kN/m3)圬工之间摩擦系数: 0.400地基土摩擦系数: 0.500砌体种类: 片石砌体砂浆标号: 10石料强度(MPa): 30挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基土容许承载力: 450.000(kPa)地基土容许承载力提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.300地基土类型: 土质地基地基土内摩擦角: 30.000(度)坡线土柱:坡面线段数: 1折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 13.000 0.000 1第1个: 定位距离0.000(m) 公路-I级地面横坡角度: 0.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)=====================================================================第 1 种情况: 组合1=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 5.753(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 27.500(度)公路-I级路基面总宽= 13.000(m), 路肩宽=0.000(m) 安全距离=0.500(m)单车车辆外侧车轮中心到车辆边缘距离= 0.350(m), 车与车之间距离=0.600(m)经计算得，路面上横向可排列此种车辆 5列布置宽度= 2.512(m)布置宽度范围内车轮及轮重列表:第1列车:中点距全部破裂体轮号路边距离(m) 轮宽(m) 轮压(kN) 上轮压(kN)01 0.500 0.300 15.000 15.00002 2.300 0.300 15.000 15.00003 0.500 0.600 60.000 60.00004 2.300 0.600 60.000 51.20705 0.500 0.600 60.000 60.00006 2.300 0.600 60.000 51.20707 0.500 0.600 70.000 70.00008 2.300 0.600 70.000 59.74209 0.500 0.600 70.000 70.00010 2.300 0.600 70.000 59.742布置宽度B0=2.512(m) 分布长度L0=14.293(m) 荷载值SG=511.897(kN)换算土柱高度 h0 = 0.750(m)按假想墙背计算得到:第1破裂角： 27.630(度)Ea=52.672 Ex=21.423 Ey=48.119(kN) 作用点高度 Zy=0.896(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.504(度) 第1破裂角=27.500(度)Ea=46.724 Ex=21.571 Ey=41.446(kN) 作用点高度 Zy=0.896(m) 计算下墙土压力无荷载时的破裂角 = 33.349(度)公路-I级路基面总宽= 13.000(m), 路肩宽=0.000(m) 安全距离=0.500(m)单车车辆外侧车轮中心到车辆边缘距离= 0.350(m), 车与车之间距离=0.600(m)经计算得，路面上横向可排列此种车辆 5列布置宽度= 4.254(m)布置宽度范围内车轮及轮重列表:第1列车:中点距全部破裂体轮号路边距离(m) 轮宽(m) 轮压(kN) 上轮压(kN)01 0.500 0.300 15.000 15.00002 2.300 0.300 15.000 15.00003 0.500 0.600 60.000 60.00004 2.300 0.600 60.000 60.00005 0.500 0.600 60.000 60.00006 2.300 0.600 60.000 60.00007 0.500 0.600 70.000 70.00008 2.300 0.600 70.000 70.00009 0.500 0.600 70.000 70.00010 2.300 0.600 70.000 70.000第2列车:中点距全部破裂体轮号路边距离(m) 轮宽(m) 轮压(kN) 上轮压(kN)01 3.600 0.300 15.000 15.00002 5.400 0.300 15.000 0.00003 3.600 0.600 60.000 60.00004 5.400 0.600 60.000 0.00005 3.600 0.600 60.000 60.00006 5.400 0.600 60.000 0.00007 3.600 0.600 70.000 70.00008 5.400 0.600 70.000 0.00009 3.600 0.600 70.000 70.00010 5.400 0.600 70.000 0.000布置宽度B0=4.254(m) 分布长度L0=16.321(m) 荷载值SG=825.000(kN)换算土柱高度 h0 = 0.625(m)按力多边形法计算得到:破裂角： 34.421(度)Ea=47.990 Ex=47.902 Ey=2.899(kN) 作用点高度 Zy=1.534(m)墙身截面积 = 8.455(m2) 重量 = 194.454 kN衡重台上填料重 = 15.536(kN) 重心坐标(1.198,-1.018)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.300采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 5.711 (度)Wn = 209.505(kN) En = 51.038(kN) Wt = 20.950(kN) Et = 64.716(kN)滑移力= 43.766(kN) 抗滑力= 78.163(kN)滑移验算满足: Kc = 1.786 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 42.991(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 69.473(kN) 抗滑力= 128.498(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.850 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 1.085 (m)相对于墙趾,上墙Ey的力臂 Zx = 1.939 (m)相对于墙趾,上墙Ex的力臂 Zy = 4.256 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 1.911 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 1.381 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 157.976(kN-m) 抗倾覆力矩= 323.289(kN-m)倾覆验算满足: K0 = 2.046 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 117.838(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 260.543(kN) 作用于墙趾下点的总弯矩=165.313(kN-m) 基础底面宽度 B = 1.535 (m) 偏心距 e = 0.133(m)基础底面合力作用点距离基础趾点的距离 Zn = 0.634(m)基底压应力: 趾部=258.024 踵部=81.352(kPa)最大应力与最小应力之比 = 258.024 / 81.352 = 3.172作用于基底的合力偏心距验算满足: e=0.133 <= 0.167*1.535 = 0.256(m)墙趾处地基承载力验算满足: 压应力=258.024 <= 540.000(kPa)墙踵处地基承载力验算满足: 压应力=81.352 <= 585.000(kPa)地基平均承载力验算满足: 压应力=169.688 <= 450.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 56.878 (kN)上墙墙背处的 Ex = 21.571 (kN)上墙墙背处的 Ey = 8.629 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.638 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 0.896 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.249 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.423(m)截面宽度 B = 1.608 (m) 偏心距 e1 = 0.381(m)截面上偏心距验算满足: e1= 0.381 <= 0.250*1.608 = 0.402(m) 截面上压应力: 面坡=98.624 背坡=-17.148(kPa)压应力验算满足: 计算值= 98.624 <= 1100.000(kPa)拉应力验算满足: 计算值= 17.148 <= 110.000(kPa) 切向应力检算:剪应力验算满足: 计算值= -2.880 <= 110.000(kPa) 斜截面剪应力检算斜剪应力验算满足: 计算值= 19.892 <= 110.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 65.507(kN)轴心力偏心影响系数醟= 0.596挡墙构件的计算截面每沿米面积A = 1.608(m2)材料抗压极限强度Ra = 700.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 1.000计算强度时:强度验算满足: 计算值= 65.507 <= 290.514(kN)计算稳定时:稳定验算满足: 计算值= 65.507 <= 290.514(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 8.335(m2) 重量 = 191.702 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.086 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 252.144(kN) 作用于墙趾下点的总弯矩=165.660(kN-m)相对于验算截面外边缘，合力作用力臂 Zn = 0.657(m)截面宽度 B = 1.566 (m) 偏心距 e1 = 0.126(m)截面上偏心距验算满足: e1= 0.126 <= 0.250*1.566 = 0.391(m)截面上压应力: 面坡=238.736 背坡=83.287(kPa)压应力验算满足: 计算值= 238.736 <= 1100.000(kPa)切向应力检算:剪应力验算满足: 计算值= -20.041 <= 110.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 252.144(kN)轴心力偏心影响系数醟= 0.928挡墙构件的计算截面每沿米面积A = 1.566(m2)材料抗压极限强度Ra = 700.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.938计算强度时:强度验算满足: 计算值= 252.144 <= 440.342(kN)计算稳定时:稳定验算满足: 计算值= 252.144 <= 413.257(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 5.200(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 27.500(度)公路-I级路基面总宽= 13.000(m), 路肩宽=0.000(m) 安全距离=0.500(m)单车车辆外侧车轮中心到车辆边缘距离= 0.350(m), 车与车之间距离=0.600(m)经计算得，路面上横向可排列此种车辆 5列布置宽度= 2.512(m)布置宽度范围内车轮及轮重列表:第1列车:中点距全部破裂体轮号路边距离(m) 轮宽(m) 轮压(kN) 上轮压(kN)01 0.500 0.300 15.000 15.00002 2.300 0.300 15.000 15.00003 0.500 0.600 60.000 60.00004 2.300 0.600 60.000 51.20705 0.500 0.600 60.000 60.00006 2.300 0.600 60.000 51.20707 0.500 0.600 70.000 70.00008 2.300 0.600 70.000 59.74209 0.500 0.600 70.000 70.00010 2.300 0.600 70.000 59.742布置宽度B0=2.512(m) 分布长度L0=14.293(m) 荷载值SG=511.897(kN)换算土柱高度 h0 = 0.750(m)按假想墙背计算得到:第1破裂角： 27.630(度)Ea=52.672 Ex=21.423 Ey=48.119(kN) 作用点高度 Zy=0.896(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.504(度) 第1破裂角=27.500(度)Ea=46.724 Ex=21.571 Ey=41.446(kN) 作用点高度 Zy=0.896(m) 计算下墙土压力无荷载时的破裂角 = 32.694(度)公路-I级路基面总宽= 13.000(m), 路肩宽=0.000(m) 安全距离=0.500(m)单车车辆外侧车轮中心到车辆边缘距离= 0.350(m), 车与车之间距离=0.600(m)经计算得，路面上横向可排列此种车辆 5列布置宽度= 3.944(m)布置宽度范围内车轮及轮重列表:第1列车:中点距全部破裂体轮号路边距离(m) 轮宽(m) 轮压(kN) 上轮压(kN)01 0.500 0.300 15.000 15.00002 2.300 0.300 15.000 15.00003 0.500 0.600 60.000 60.00004 2.300 0.600 60.000 60.00005 0.500 0.600 60.000 60.00006 2.300 0.600 60.000 60.00007 0.500 0.600 70.000 70.00008 2.300 0.600 70.000 70.00009 0.500 0.600 70.000 70.00010 2.300 0.600 70.000 70.000第2列车:中点距全部破裂体轮号路边距离(m) 轮宽(m) 轮压(kN) 上轮压(kN)01 3.600 0.300 15.000 15.00002 5.400 0.300 15.000 0.00003 3.600 0.600 60.000 60.00004 5.400 0.600 60.000 0.00005 3.600 0.600 60.000 60.00006 5.400 0.600 60.000 0.00007 3.600 0.600 70.000 70.00008 5.400 0.600 70.000 0.00009 3.600 0.600 70.000 70.00010 5.400 0.600 70.000 0.000布置宽度B0=3.944(m) 分布长度L0=16.002(m) 荷载值SG=825.000(kN)换算土柱高度 h0 = 0.688(m)按力多边形法计算得到:破裂角： 34.183(度)Ea=38.462 Ex=38.392 Ey=2.324(kN) 作用点高度 Zy=1.314(m)[强度验算]验算截面以上，墙身截面积 = 7.688(m2) 重量 = 176.835 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.109 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 236.701(kN) 作用于墙趾下点的总弯矩=126.682(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 0.535(m)截面宽度 B = 1.466 (m) 偏心距 e1 = 0.198(m)截面上偏心距验算满足: e1= 0.198 <= 0.250*1.466 = 0.367(m)截面上压应力: 面坡=292.171 背坡=30.749(kPa)压应力验算满足: 计算值= 292.171 <= 1100.000(kPa)切向应力检算:剪应力验算满足: 计算值= -23.682 <= 110.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 236.701(kN)轴心力偏心影响系数醟= 0.821挡墙构件的计算截面每沿米面积A = 1.466(m2)材料抗压极限强度Ra = 700.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.930计算强度时:强度验算满足: 计算值= 236.701 <= 364.583(kN)计算稳定时:稳定验算满足: 计算值= 236.701 <= 339.144(kN)=====================================================================第 2 种情况: 组合2=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 5.753(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 27.500(度)公路-I级路基面总宽= 13.000(m), 路肩宽=0.000(m) 安全距离=0.500(m)单车车辆外侧车轮中心到车辆边缘距离= 0.350(m), 车与车之间距离=0.600(m)经计算得，路面上横向可排列此种车辆 5列布置宽度= 2.512(m)布置宽度范围内车轮及轮重列表:第1列车:中点距全部破裂体轮号路边距离(m) 轮宽(m) 轮压(kN) 上轮压(kN)01 0.500 0.300 15.000 15.00002 2.300 0.300 15.000 15.00003 0.500 0.600 60.000 60.00004 2.300 0.600 60.000 51.20705 0.500 0.600 60.000 60.00006 2.300 0.600 60.000 51.20707 0.500 0.600 70.000 70.00008 2.300 0.600 70.000 59.74209 0.500 0.600 70.000 70.00010 2.300 0.600 70.000 59.742布置宽度B0=2.512(m) 分布长度L0=14.293(m) 荷载值SG=511.897(kN)换算土柱高度 h0 = 0.750(m)按假想墙背计算得到:第1破裂角： 27.630(度)Ea=52.672 Ex=21.423 Ey=48.119(kN) 作用点高度 Zy=0.896(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.504(度) 第1破裂角=27.500(度)Ea=46.724 Ex=21.571 Ey=41.446(kN) 作用点高度 Zy=0.896(m) 计算下墙土压力无荷载时的破裂角 = 33.349(度)公路-I级路基面总宽= 13.000(m), 路肩宽=0.000(m) 安全距离=0.500(m)单车车辆外侧车轮中心到车辆边缘距离= 0.350(m), 车与车之间距离=0.600(m)经计算得，路面上横向可排列此种车辆 5列布置宽度= 4.254(m)布置宽度范围内车轮及轮重列表:第1列车:中点距全部破裂体轮号路边距离(m) 轮宽(m) 轮压(kN) 上轮压(kN)01 0.500 0.300 15.000 15.00002 2.300 0.300 15.000 15.00003 0.500 0.600 60.000 60.00004 2.300 0.600 60.000 60.00005 0.500 0.600 60.000 60.00006 2.300 0.600 60.000 60.00007 0.500 0.600 70.000 70.00008 2.300 0.600 70.000 70.00009 0.500 0.600 70.000 70.00010 2.300 0.600 70.000 70.000第2列车:中点距全部破裂体轮号路边距离(m) 轮宽(m) 轮压(kN) 上轮压(kN)01 3.600 0.300 15.000 15.00002 5.400 0.300 15.000 0.00003 3.600 0.600 60.000 60.00004 5.400 0.600 60.000 0.00005 3.600 0.600 60.000 60.00006 5.400 0.600 60.000 0.00007 3.600 0.600 70.000 70.00008 5.400 0.600 70.000 0.00009 3.600 0.600 70.000 70.00010 5.400 0.600 70.000 0.000布置宽度B0=4.254(m) 分布长度L0=16.321(m) 荷载值SG=825.000(kN)换算土柱高度 h0 = 0.625(m)按力多边形法计算得到:破裂角： 34.421(度)Ea=47.990 Ex=47.902 Ey=2.899(kN) 作用点高度 Zy=1.534(m) 墙身截面积 = 8.455(m2) 重量 = 194.454 kN衡重台上填料重 = 15.536(kN) 重心坐标(1.198,-1.018)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.300采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 5.711 (度)Wn = 209.505(kN) En = 51.038(kN) Wt = 20.950(kN) Et = 64.716(kN) 滑移力= 43.766(kN) 抗滑力= 78.163(kN)滑移验算满足: Kc = 1.786 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 42.991(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 69.473(kN) 抗滑力= 128.498(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.850 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 1.085 (m)相对于墙趾,上墙Ey的力臂 Zx = 1.939 (m)相对于墙趾,上墙Ex的力臂 Zy = 4.256 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 1.911 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 1.381 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 157.976(kN-m) 抗倾覆力矩= 323.289(kN-m)倾覆验算满足: K0 = 2.046 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 117.838(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 260.543(kN) 作用于墙趾下点的总弯矩=165.313(kN-m) 基础底面宽度 B = 1.535 (m) 偏心距 e = 0.133(m)基础底面合力作用点距离基础趾点的距离 Zn = 0.634(m)基底压应力: 趾部=258.024 踵部=81.352(kPa)最大应力与最小应力之比 = 258.024 / 81.352 = 3.172作用于基底的合力偏心距验算满足: e=0.133 <= 0.167*1.535 = 0.256(m)墙趾处地基承载力验算满足: 压应力=258.024 <= 540.000(kPa)墙踵处地基承载力验算满足: 压应力=81.352 <= 585.000(kPa)地基平均承载力验算满足: 压应力=169.688 <= 450.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 56.878 (kN)上墙墙背处的 Ex = 21.571 (kN)上墙墙背处的 Ey = 8.629 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.638 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 0.896 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.249 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.423(m)截面宽度 B = 1.608 (m) 偏心距 e1 = 0.381(m)截面上偏心距验算满足: e1= 0.381 <= 0.250*1.608 = 0.402(m)截面上压应力: 面坡=98.624 背坡=-17.148(kPa)压应力验算满足: 计算值= 98.624 <= 1100.000(kPa)拉应力验算满足: 计算值= 17.148 <= 110.000(kPa)切向应力检算:剪应力验算满足: 计算值= -2.880 <= 110.000(kPa)斜截面剪应力检算斜剪应力验算满足: 计算值= 19.892 <= 110.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 65.507(kN)轴心力偏心影响系数醟= 0.596挡墙构件的计算截面每沿米面积A = 1.608(m2)材料抗压极限强度Ra = 700.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 1.000计算强度时:强度验算满足: 计算值= 65.507 <= 290.514(kN)计算稳定时:稳定验算满足: 计算值= 65.507 <= 290.514(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 8.335(m2) 重量 = 191.702 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.086 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 252.144(kN) 作用于墙趾下点的总弯矩=165.660(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 0.657(m)截面宽度 B = 1.566 (m) 偏心距 e1 = 0.126(m)截面上偏心距验算满足: e1= 0.126 <= 0.250*1.566 = 0.391(m)截面上压应力: 面坡=238.736 背坡=83.287(kPa)压应力验算满足: 计算值= 238.736 <= 1100.000(kPa)切向应力检算:剪应力验算满足: 计算值= -20.041 <= 110.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 252.144(kN)轴心力偏心影响系数醟= 0.928挡墙构件的计算截面每沿米面积A = 1.566(m2)材料抗压极限强度Ra = 700.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.938计算强度时:强度验算满足: 计算值= 252.144 <= 440.342(kN)计算稳定时:稳定验算满足: 计算值= 252.144 <= 413.257(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 5.200(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 27.500(度)公路-I级路基面总宽= 13.000(m), 路肩宽=0.000(m) 安全距离=0.500(m)单车车辆外侧车轮中心到车辆边缘距离= 0.350(m), 车与车之间距离=0.600(m)经计算得，路面上横向可排列此种车辆 5列布置宽度= 2.512(m)布置宽度范围内车轮及轮重列表:第1列车:中点距全部破裂体轮号路边距离(m) 轮宽(m) 轮压(kN) 上轮压(kN)01 0.500 0.300 15.000 15.00002 2.300 0.300 15.000 15.00003 0.500 0.600 60.000 60.00004 2.300 0.600 60.000 51.20705 0.500 0.600 60.000 60.00006 2.300 0.600 60.000 51.20707 0.500 0.600 70.000 70.00008 2.300 0.600 70.000 59.74209 0.500 0.600 70.000 70.00010 2.300 0.600 70.000 59.742布置宽度B0=2.512(m) 分布长度L0=14.293(m) 荷载值SG=511.897(kN)换算土柱高度 h0 = 0.750(m)按假想墙背计算得到:第1破裂角： 27.630(度)Ea=52.672 Ex=21.423 Ey=48.119(kN) 作用点高度 Zy=0.896(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.504(度) 第1破裂角=27.500(度)Ea=46.724 Ex=21.571 Ey=41.446(kN) 作用点高度 Zy=0.896(m) 计算下墙土压力无荷载时的破裂角 = 32.694(度)公路-I级路基面总宽= 13.000(m), 路肩宽=0.000(m) 安全距离=0.500(m)单车车辆外侧车轮中心到车辆边缘距离= 0.350(m), 车与车之间距离=0.600(m)经计算得，路面上横向可排列此种车辆 5列布置宽度= 3.944(m)布置宽度范围内车轮及轮重列表:第1列车:中点距全部破裂体轮号路边距离(m) 轮宽(m) 轮压(kN) 上轮压(kN)01 0.500 0.300 15.000 15.00002 2.300 0.300 15.000 15.00003 0.500 0.600 60.000 60.00004 2.300 0.600 60.000 60.00005 0.500 0.600 60.000 60.00006 2.300 0.600 60.000 60.00007 0.500 0.600 70.000 70.00008 2.300 0.600 70.000 70.00009 0.500 0.600 70.000 70.00010 2.300 0.600 70.000 70.000第2列车:中点距全部破裂体轮号路边距离(m) 轮宽(m) 轮压(kN) 上轮压(kN)01 3.600 0.300 15.000 15.00002 5.400 0.300 15.000 0.00003 3.600 0.600 60.000 60.00004 5.400 0.600 60.000 0.00005 3.600 0.600 60.000 60.00006 5.400 0.600 60.000 0.00007 3.600 0.600 70.000 70.00008 5.400 0.600 70.000 0.00009 3.600 0.600 70.000 70.00010 5.400 0.600 70.000 0.000布置宽度B0=3.944(m) 分布长度L0=16.002(m) 荷载值SG=825.000(kN)换算土柱高度 h0 = 0.688(m)按力多边形法计算得到:破裂角： 34.183(度)Ea=38.462 Ex=38.392 Ey=2.324(kN) 作用点高度 Zy=1.314(m)[强度验算]验算截面以上，墙身截面积 = 7.688(m2) 重量 = 176.835 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.109 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 236.701(kN) 作用于墙趾下点的总弯矩=126.682(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 0.535(m)截面宽度 B = 1.466 (m) 偏心距 e1 = 0.198(m)截面上偏心距验算满足: e1= 0.198 <= 0.250*1.466 = 0.367(m)截面上压应力: 面坡=292.171 背坡=30.749(kPa)压应力验算满足: 计算值= 292.171 <= 1100.000(kPa)切向应力检算:剪应力验算满足: 计算值= -23.682 <= 110.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 236.701(kN)轴心力偏心影响系数醟= 0.821挡墙构件的计算截面每沿米面积A = 1.466(m2)材料抗压极限强度Ra = 700.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.930计算强度时:强度验算满足: 计算值= 236.701 <= 364.583(kN)计算稳定时:稳定验算满足: 计算值= 236.701 <= 339.144(kN)=====================================================================第 3 种情况: 组合3=============================================组合系数: 1.0001. 挡土墙结构重力分项系数 = 1.000 √2. 填土重力分项系数 = 1.000 √3. 填土侧压力分项系数 = 1.000 √4. 车辆荷载引起的土侧压力分项系数 = 1.000 √=============================================[土压力计算] 计算高度为 5.753(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 27.500(度)公路-I级路基面总宽= 13.000(m), 路肩宽=0.000(m) 安全距离=0.500(m)单车车辆外侧车轮中心到车辆边缘距离= 0.350(m), 车与车之间距离=0.600(m)经计算得，路面上横向可排列此种车辆 5列布置宽度= 2.512(m)布置宽度范围内车轮及轮重列表:第1列车:中点距全部破裂体轮号路边距离(m) 轮宽(m) 轮压(kN) 上轮压(kN)01 0.500 0.300 15.000 15.00002 2.300 0.300 15.000 15.00003 0.500 0.600 60.000 60.00004 2.300 0.600 60.000 51.20705 0.500 0.600 60.000 60.00006 2.300 0.600 60.000 51.20707 0.500 0.600 70.000 70.00008 2.300 0.600 70.000 59.74209 0.500 0.600 70.000 70.00010 2.300 0.600 70.000 59.742布置宽度B0=2.512(m) 分布长度L0=14.293(m) 荷载值SG=511.897(kN)换算土柱高度 h0 = 0.750(m)按假想墙背计算得到:第1破裂角： 27.630(度)Ea=52.672 Ex=21.423 Ey=48.119(kN) 作用点高度 Zy=0.896(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.504(度) 第1破裂角=27.500(度)Ea=46.724 Ex=21.571 Ey=41.446(kN) 作用点高度 Zy=0.896(m) 计算下墙土压力无荷载时的破裂角 = 33.349(度)公路-I级路基面总宽= 13.000(m), 路肩宽=0.000(m) 安全距离=0.500(m)单车车辆外侧车轮中心到车辆边缘距离= 0.350(m), 车与车之间距离=0.600(m)经计算得，路面上横向可排列此种车辆 5列布置宽度= 4.254(m)布置宽度范围内车轮及轮重列表:第1列车:中点距全部破裂体轮号路边距离(m) 轮宽(m) 轮压(kN) 上轮压(kN)01 0.500 0.300 15.000 15.00002 2.300 0.300 15.000 15.00003 0.500 0.600 60.000 60.00004 2.300 0.600 60.000 60.00005 0.500 0.600 60.000 60.00006 2.300 0.600 60.000 60.00007 0.500 0.600 70.000 70.00008 2.300 0.600 70.000 70.00009 0.500 0.600 70.000 70.00010 2.300 0.600 70.000 70.000第2列车:中点距全部破裂体轮号路边距离(m) 轮宽(m) 轮压(kN) 上轮压(kN)01 3.600 0.300 15.000 15.00002 5.400 0.300 15.000 0.00003 3.600 0.600 60.000 60.00004 5.400 0.600 60.000 0.00005 3.600 0.600 60.000 60.00006 5.400 0.600 60.000 0.00007 3.600 0.600 70.000 70.00008 5.400 0.600 70.000 0.00009 3.600 0.600 70.000 70.00010 5.400 0.600 70.000 0.000布置宽度B0=4.254(m) 分布长度L0=16.321(m) 荷载值SG=825.000(kN)换算土柱高度 h0 = 0.625(m)按力多边形法计算得到:破裂角： 34.421(度)Ea=47.990 Ex=47.902 Ey=2.899(kN) 作用点高度 Zy=1.534(m)墙身截面积 = 8.455(m2) 重量 = 194.454 kN衡重台上填料重 = 15.536(kN) 重心坐标(1.198,-1.018)(相对于墙面坡上角点) (一) 滑动稳定性验算基底摩擦系数 = 0.300采用倾斜基底增强抗滑动稳定性,计算过程如下:基底倾斜角度 = 5.711 (度)Wn = 209.505(kN) En = 51.038(kN) Wt = 20.950(kN) Et = 64.716(kN) 滑移力= 43.766(kN) 抗滑力= 78.163(kN)滑移验算满足: Kc = 1.786 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 42.991(kN) > 0.0地基土摩擦系数 = 0.500地基土层水平向: 滑移力= 69.473(kN) 抗滑力= 128.498(kN)地基土层水平向: 滑移验算满足: Kc2 = 1.850 > 1.300(二) 倾覆稳定性验算相对于墙趾,墙身重力的力臂 Zw = 1.085 (m)相对于墙趾,上墙Ey的力臂 Zx = 1.939 (m)相对于墙趾,上墙Ex的力臂 Zy = 4.256 (m)相对于墙趾,下墙Ey的力臂 Zx3 = 1.911 (m)相对于墙趾,下墙Ex的力臂 Zy3 = 1.381 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 157.976(kN-m) 抗倾覆力矩= 323.289(kN-m)倾覆验算满足: K0 = 2.046 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 117.838(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力取倾斜基底的倾斜宽度验算地基承载力和偏心距作用于基础底的总竖向力 = 260.543(kN) 作用于墙趾下点的总弯矩=165.313(kN-m) 基础底面宽度 B = 1.535 (m) 偏心距 e = 0.133(m)基础底面合力作用点距离基础趾点的距离 Zn = 0.634(m)基底压应力: 趾部=258.024 踵部=81.352(kPa)最大应力与最小应力之比 = 258.024 / 81.352 = 3.172作用于基底的合力偏心距验算满足: e=0.133 <= 0.167*1.535 = 0.256(m)墙趾处地基承载力验算满足: 压应力=258.024 <= 540.000(kPa)墙踵处地基承载力验算满足: 压应力=81.352 <= 585.000(kPa)地基平均承载力验算满足: 压应力=169.688 <= 450.000(kPa)(四) 基础强度验算基础为天然地基，不作强度验算(五) 上墙截面强度验算上墙重力 Ws = 56.878 (kN)上墙墙背处的 Ex = 21.571 (kN)上墙墙背处的 Ey = 8.629 (kN)相对于上墙墙趾，上墙重力的力臂 Zw = 0.638 (m)相对于上墙墙趾，上墙Ex的力臂 Zy = 0.896 (m)相对于上墙墙趾，上墙Ey的力臂 Zx = 1.249 (m)[容许应力法]:法向应力检算:相对于上墙墙趾，合力作用力臂 Zn = 0.423(m)截面宽度 B = 1.608 (m) 偏心距 e1 = 0.381(m)截面上偏心距验算满足: e1= 0.381 <= 0.250*1.608 = 0.402(m) 截面上压应力: 面坡=98.624 背坡=-17.148(kPa)压应力验算满足: 计算值= 98.624 <= 1100.000(kPa)拉应力验算满足: 计算值= 17.148 <= 110.000(kPa) 切向应力检算:剪应力验算满足: 计算值= -2.880 <= 110.000(kPa) 斜截面剪应力检算斜剪应力验算满足: 计算值= 19.892 <= 110.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 65.507(kN)轴心力偏心影响系数醟= 0.596挡墙构件的计算截面每沿米面积A = 1.608(m2)材料抗压极限强度Ra = 700.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 1.000计算强度时:强度验算满足: 计算值= 65.507 <= 290.514(kN)计算稳定时:稳定验算满足: 计算值= 65.507 <= 290.514(kN)(六) 墙底截面强度验算验算截面以上，墙身截面积 = 8.335(m2) 重量 = 191.702 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.086 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 252.144(kN) 作用于墙趾下点的总弯矩=165.660(kN-m)相对于验算截面外边缘，合力作用力臂 Zn = 0.657(m)截面宽度 B = 1.566 (m) 偏心距 e1 = 0.126(m)截面上偏心距验算满足: e1= 0.126 <= 0.250*1.566 = 0.391(m)截面上压应力: 面坡=238.736 背坡=83.287(kPa)压应力验算满足: 计算值= 238.736 <= 1100.000(kPa)切向应力检算:剪应力验算满足: 计算值= -20.041 <= 110.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 252.144(kN)轴心力偏心影响系数醟= 0.928挡墙构件的计算截面每沿米面积A = 1.566(m2)材料抗压极限强度Ra = 700.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.938计算强度时:强度验算满足: 计算值= 252.144 <= 440.342(kN)计算稳定时:稳定验算满足: 计算值= 252.144 <= 413.257(kN)(七) 台顶截面强度验算[土压力计算] 计算高度为 5.200(m)处的库仑主动土压力计算上墙土压力无荷载时的破裂角 = 27.500(度)公路-I级路基面总宽= 13.000(m), 路肩宽=0.000(m) 安全距离=0.500(m)单车车辆外侧车轮中心到车辆边缘距离= 0.350(m), 车与车之间距离=0.600(m)经计算得，路面上横向可排列此种车辆 5列布置宽度= 2.512(m)布置宽度范围内车轮及轮重列表:第1列车:中点距全部破裂体轮号路边距离(m) 轮宽(m) 轮压(kN) 上轮压(kN)01 0.500 0.300 15.000 15.00002 2.300 0.300 15.000 15.00003 0.500 0.600 60.000 60.00004 2.300 0.600 60.000 51.20705 0.500 0.600 60.000 60.00006 2.300 0.600 60.000 51.20707 0.500 0.600 70.000 70.00008 2.300 0.600 70.000 59.74209 0.500 0.600 70.000 70.00010 2.300 0.600 70.000 59.742布置宽度B0=2.512(m) 分布长度L0=14.293(m) 荷载值SG=511.897(kN)换算土柱高度 h0 = 0.750(m)按假想墙背计算得到:第1破裂角： 27.630(度)Ea=52.672 Ex=21.423 Ey=48.119(kN) 作用点高度 Zy=0.896(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.504(度) 第1破裂角=27.500(度)Ea=46.724 Ex=21.571 Ey=41.446(kN) 作用点高度 Zy=0.896(m) 计算下墙土压力无荷载时的破裂角 = 32.694(度)公路-I级路基面总宽= 13.000(m), 路肩宽=0.000(m) 安全距离=0.500(m)单车车辆外侧车轮中心到车辆边缘距离= 0.350(m), 车与车之间距离=0.600(m)经计算得，路面上横向可排列此种车辆 5列布置宽度= 3.944(m)布置宽度范围内车轮及轮重列表:第1列车:中点距全部破裂体轮号路边距离(m) 轮宽(m) 轮压(kN) 上轮压(kN)01 0.500 0.300 15.000 15.00002 2.300 0.300 15.000 15.00003 0.500 0.600 60.000 60.00004 2.300 0.600 60.000 60.00005 0.500 0.600 60.000 60.00006 2.300 0.600 60.000 60.00007 0.500 0.600 70.000 70.00008 2.300 0.600 70.000 70.00009 0.500 0.600 70.000 70.00010 2.300 0.600 70.000 70.000第2列车:中点距全部破裂体轮号路边距离(m) 轮宽(m) 轮压(kN) 上轮压(kN)01 3.600 0.300 15.000 15.00002 5.400 0.300 15.000 0.00003 3.600 0.600 60.000 60.00004 5.400 0.600 60.000 0.00005 3.600 0.600 60.000 60.00006 5.400 0.600 60.000 0.00007 3.600 0.600 70.000 70.00008 5.400 0.600 70.000 0.00009 3.600 0.600 70.000 70.00010 5.400 0.600 70.000 0.000布置宽度B0=3.944(m) 分布长度L0=16.002(m) 荷载值SG=825.000(kN)换算土柱高度 h0 = 0.688(m)按力多边形法计算得到:破裂角： 34.183(度)Ea=38.462 Ex=38.392 Ey=2.324(kN) 作用点高度 Zy=1.314(m)[强度验算]验算截面以上，墙身截面积 = 7.688(m2) 重量 = 176.835 kN相对于验算截面外边缘，墙身重力的力臂 Zw = 1.109 (m)[容许应力法]:法向应力检算:作用于截面总竖向力 = 236.701(kN) 作用于墙趾下点的总弯矩=126.682(kN-m) 相对于验算截面外边缘，合力作用力臂 Zn = 0.535(m)截面宽度 B = 1.466 (m) 偏心距 e1 = 0.198(m)截面上偏心距验算满足: e1= 0.198 <= 0.250*1.466 = 0.367(m)截面上压应力: 面坡=292.171 背坡=30.749(kPa)压应力验算满足: 计算值= 292.171 <= 1100.000(kPa)切向应力检算:剪应力验算满足: 计算值= -23.682 <= 110.000(kPa)[极限状态法]:重要性系数0 = 1.000验算截面上的轴向力组合设计值Nd = 236.701(kN)轴心力偏心影响系数醟= 0.821挡墙构件的计算截面每沿米面积A = 1.466(m2)材料抗压极限强度Ra = 700.000(kPa)圬工构件或材料的抗力分项系数鉬= 2.310偏心受压构件在弯曲平面内的纵向弯曲系数豮= 0.930计算强度时:强度验算满足: 计算值= 236.701 <= 364.583(kN)计算稳定时:稳定验算满足: 计算值= 236.701 <= 339.144(kN)=================================================各组合最不利结果=================================================(一) 滑移验算安全系数最不利为：组合1(组合1)抗滑力 = 78.163(kN),滑移力 = 43.766(kN)。

理正挡土墙设计案例操作教程

2. 倾覆稳定验算
- 无基础时，绕墙趾点的抗倾覆稳定； - 有基础时，同时考虑基础自重及锚杆等产生的抵抗力矩；
重力式挡土墙→挡墙验算结果
地基应力及偏心距验算
- 地基应力验算—防止地基出现过大下沉； - 偏心距验算—防止因基底过度不均匀沉陷而引起墙身倾斜；
基础强度验算
- 对于钢筋混凝土底板基础，验算悬挑部分剪应力，主拉应力、凸榫宽度，并计算配筋。
- 选择抗震区或抗震浸水区挡墙时需交互地震参数；
- 地震烈度不考虑、7度、8度、9度；根据所在地区和工程重要性等选择抗震设防烈度；
重力式挡土墙→物理参数
地震力计算公式： Eihw CiCz KhiwGiw
地震参数
- 水上、水下地震角（度）根据地震烈度确定，可参考相关规范，详见说明书；
交互荷载值的大小；土柱序号3-1的含义：第三段坡线上的1号荷载；高度h=q/γ，γ为墙后第一层土的容重；
公路或铁路行业，软件列出了常用的荷载，可直接选用；
重力式挡土墙→坡线土柱
坡线起始点低于墙顶：
压顶，即墙顶有土：局部放大
重力式挡土墙→坡线土柱
地面横坡角
- 土楔体计算时破裂面的起始角度，即只有横坡角以上土体才产生土压力的作用；
基底倾斜 +混凝土底板
防滑凸榫 +天然基础
重力式挡土墙→整体稳定
影响搜索速度
计算方法瑞典条分法
搜索方法自动搜索给定圆心范围给定圆心半径给定圆心
土条且向分力与滑动方向反向时两种理论：当下滑力对待，当抗滑力对待
重力式挡土墙→荷载组合
选择公路行业
详见《公路路基设计规范》JTG D30-2004
补充：几个摩擦系数对比

理正岩土使用手册-抗滑桩设计

5.1.3
基本力系作用下的剩余下滑力计算
（5.1.3-1）（5.1.3-2）（5.1.3-3）（5.1.3-4）（5.1.3-5）（5.1.3-6）
式中： E i —— 第i个条块滑体的剩余下滑力（kN/m），方向指向下滑方向并平行于第i个条块滑面； E i≤0，在给定的安全系数下，不会发生滑动； E i>0，在给定的安全系数下，会发生滑动； E 1 —— 为本滑块体产生的下滑力（kN/m）； E 2 —— 第i- 1块滑体产生的下滑力或上滑力（kN/m）； E 3 —— 本滑块体产生的抗滑力（kN/m）； E 4 —— 本滑块体滑面产生的粘聚抗滑力（kN/m）； E i-1 —— 第i- 1个条块滑体的剩余下滑力（kN/m），方向平行于第i- 1个条块滑面； K —— 抗滑计算时，考虑所需要的安全系数； Wi —— 第i个条块滑体的重量（kN/m）； αi —— 第i个条块滑面的倾角（度）； αi-1 —— 第i- 1个条块滑面的倾角（度）； φi —— 第i个条块所在滑面上的摩擦角（度）； ci —— 第i个条块所在滑面上的单位粘聚力（kPa）； li —— 第i个条块所在滑面的长度（m）； ψi —— 剩余下滑力传递系数。注：系统提供由安全系数反算滑块i的抗剪强度指标c或φ的功能，反算时公式 5.1.3-1式满足E i＝0。
3.6
数据和结果文件
数据和结果文件位于用户设定好的工作目录下。滑坡推力计算、抗滑桩、重力式抗滑挡土墙、垂直预应力锚杆式抗滑挡土墙、桩板式抗滑挡土墙的数据文件格式分别为*.hptl、*.khz、*.zlkh、*.yylkh和*.zbkh，图形文件格式*.DXF，计算书格式为*.RTF。
第四章编制依据
2．图形查询快捷菜单在图形结果查询窗口单击鼠标右键，弹出图形查询快捷菜单，可以方便地查看图形。

理正岩土7.0使用手册

理正岩土7.0使用手册1. 软件介绍理正岩土7.0是一款功能强大的岩土工程设计软件，适用于各种岩土工程问题的分析和设计。

该软件集成了多种先进的计算和分析方法，提供了丰富的材料库和设计模板，使用户能够快速、准确地完成工程设计任务。

2. 安装与启动●下载最新版本的理正岩土7.0安装程序。

●按照屏幕提示完成安装过程。

●启动理正岩土7.0，输入用户名和密码（如已设置）。

3. 界面与布局理正岩土7.0的界面简洁明了，包含了菜单栏、工具栏、绘图区、属性栏和状态栏等部分。

用户可以通过菜单栏选择不同的功能模块，工具栏提供了常用命令的快捷方式，绘图区用于显示和编辑图形，属性栏和状态栏则提供了图形对象的属性和编辑状态信息。

4. 基本功能操作●新建工程：点击菜单栏中的"文件"，选择"新建"，创建一个新的工程文件。

●导入模型：通过菜单栏中的"文件"，选择"导入"，导入已有的模型数据。

●绘图工具：使用工具栏中的绘图工具，如线段、圆、矩形等，在绘图区绘制图形。

●属性编辑：选中图形对象，在属性栏中编辑其属性，如颜色、线型、线宽等。

●计算与分析：选择相应的功能模块，输入参数和数据，进行计算和分析。

结果查看：在绘图区查看计算结果，包括图形和数据表格。

5. 高级功能应用理正岩土7.0还提供了许多高级功能，如有限元分析、渗流分析、稳定性分析等。

这些功能需要一定的专业知识和技能，建议用户在深入了解相关理论和计算方法的基础上使用。

如有需要，可以参考相关的学习资料或参加培训课程。

6. 常见问题与解决方案在使用理正岩土7.0的过程中，可能会遇到一些常见问题，如软件启动失败、数据导入出错等。

为了解决这些问题，建议用户仔细阅读本手册和软件的帮助文档，了解软件的安装和配置要求，确保操作系统和软件环境满足最低要求。
