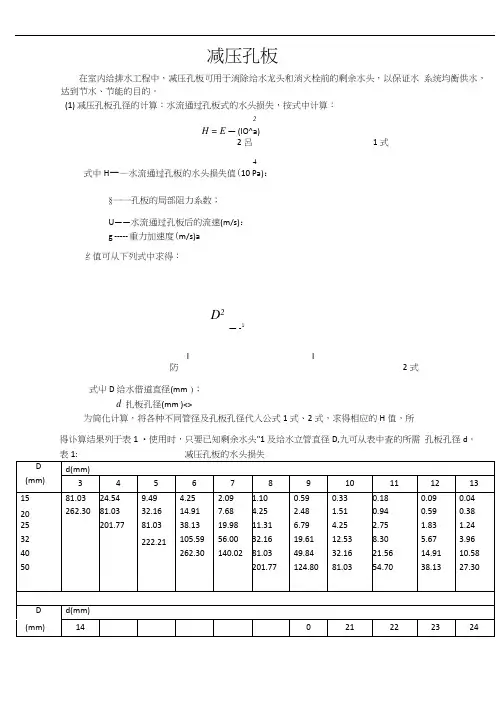

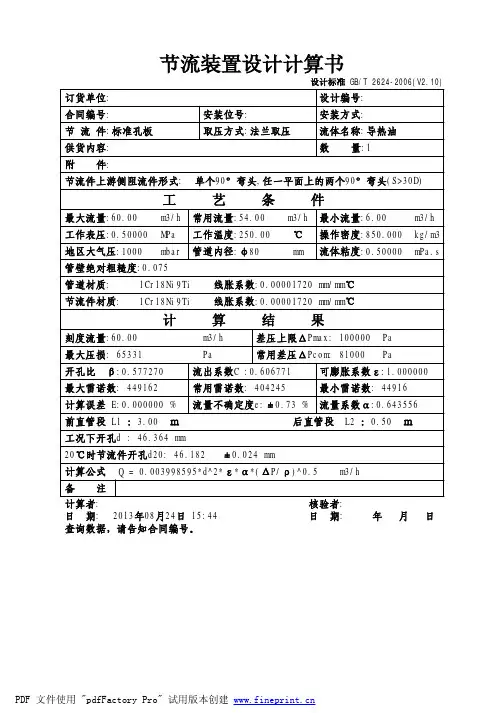

减压孔板快速计算书

减压孔板在室内给排水工程中，减压孔板可用于消除给水龙头和消火栓前的剩余水头，以保证水系统均衡供水，达到节水、节能的目的。

(1) 减压孔板孔径的计算：水流通过孔板式的水头损失，按式中计算：2H = E— (lO^a)2呂1式4式中H——水流通过孔板的水头损失值(10 Pa)：§一一孔板的局部阻力系数；U——水流通过孔板后的流速(m/s)：g ----- 重力加速度(m/s)a纟值可从下列式中求得：D2— -1I I防2式式屮D 给水借道直径(mm )；d扎板孔径(mm )<>为简化计算，将各种不同管径及孔板孔径代入公式1式、2式，求得相应的H值，所得讣算结果列于表1 •使用时，只要已知剩余水头"1及给水立管直径D,九可从表中査的所需孔板孔径d。

表1: 减压孔板的水头损失注：表中给水管计算管径均采用公称直径表1中数据是假眾水流通过孔板后的流速为lm/s 时讣算得岀的，如实际流速与此不符，则应按式3进行修正，并安修正后的剩余水头查表。

H 4 = — * 1 （lOTa ）”3式llOl'4Pcl式中〃1一一修正后的剩余水头（：U —一水流通过孔板后的实际流速（m/s ）：llOl^PallH —一设计剩余水头（【例】已知给水干管管径D=100mm,通过流量Q=40m ）/h,设计剩余水头H=7m,如欲采用减压孔板消除此剩余水头，试计算减压孔板之孔径/【解】已知D=100mm, H=7m 得，Q401 2=-一 lAm/s19严1)由3式得H. =— * 1 = 3.57 * 104Pa1.42按 D=100mm,①=父57 70 Pa ,查表】得d = 42mml。

高层建筑消火栓系统减压孔板的计算

2000,31(4)
在高层建筑分区消火栓给水系统中，采用减压阀组技术，可满足各分区不同压力的需求，取消中间水箱，较好地解决消防过程中的超压问题。
8.会议论文陈家强浅谈“以固为主,固移结合”原则在高层建筑火灾扑救中的运用 1998
该文提出了扑救高层建筑火灾必须坚持“以固为主，固移结合”并遵循这一原则，对高层建筑火灾扑救中的火情侦察、登高、救人、供水、防排烟以及战斗部署的方法和要求进行了论述。高层建筑物设计、建造的特点及其火灾的特点、规律，加之消防消防队丛的实际灭火战斗能力所限，决定了扑救高层建筑火灾必须坚持“以固为主，固移结合”的原则。所谓“固”，即固定消防设施，如：建筑防火设施、火灾自动报警控制系统、自动灭火系统和室内消火栓系统等；“移”，即指移动消防设施，如消防队伍的车辆、器材、装备等。
随着国民经济的不断发展，人民生活水平的提高，高层建筑得到了迅速发展，为了保证人民生命财产的安全，消防设
施在整个建筑中的作用越来越重要。目前的经济和技术条件
仍将消火栓系统作为高层建筑中最基本的灭火设备，但由于在高层建筑灭火过程中，无论是在火灾前十分钟由屋顶水箱
供水还是由消防主泵供水都存在低层消火栓的反作用力过
根据《高层民用建筑设计防火规范》第７．４．７．２条：“高位消防水箱的设置高度应保证最不利点消火栓静水压力。当建筑高度不超过１００ｍ时，高层建筑最不利点消火栓静水压力不应低于０．０７ＭＰａ。”
假设水箱至ｘｌ立管上１３层消火栓的阻力损失为ｌｍ：１．１３层消火栓栓口水压及流量
表６
消火栓所在层
ｌ
２
Ｈｑ＝ｑｘ２ｍ＝５２／１．５７７＝１５．８５ｍＨ２０实际充实水柱长度：
Ｈ庐Ｈｑ／“ｌ＋ｔ０Ｈｑ）＝１５．８５／１．２（１＋０．００９７×１５．８５）＝１１．４ｍＨｚＯ１３层消火栓栓口水压：Ｈ”＝Ｈ。＋Ａｋｑ盎－１５．８５＋０．００４３Ｘ２０Ｘ５Ｌ－１８ｍＨ２０２．１２层消火栓栓口水压及流量

关于减压孔板的计算

; FONT-SIZE: 20px; COLOR: #b0b41f">关于减压孔板的计算; LINE-HEIGHT: 36px" background=/img/bg3.gif>关于减压孔板的计算简介：在高层建筑的消火栓系统的设计中，必定会碰到系统分区的情况，按“高规”第7.4.6.5条“消火栓栓口的静水压力不应大于0.80MPa，当大于0.80MPa时，应采取分区给水系统。

消火栓栓口的出水压力大于0.50MPa 时，消火检处设减压装置”。

关键字：减压孔板计算在高层建筑的消火栓系统的设计中，必定会碰到系统分区的情况，按“高规”第7.4.6.5条“消火栓栓口的静水压力不应大于0.80MPa，当大于0.80MPa时，应采取分区给水系统。

消火栓栓口的出水压力大于0.50MPa时，消火检处设减压装置”。

通常所设的减压装置是减压孔板。

设置孔板，一是安装方便，二是便于调整。

孔板的大小可通过计算得到。

笔者经过对某工程的孔板设计计算，觉得通过以下几个步骤，能较准确地作出选择。

该工程的消火栓系统原理如附图所示。

在进行计算之前，首先要明确孔板将安装在何处。

由于现在有些建筑物中，有单出水消火栓，也有双出水消火栓，而两种类型的消火栓与立管的接口分别为DN65、DN80，其流量也不相同，因此，不先搞清楚孔板位置，会导致计算的错误。

在本工程中，笔者将孔板设于消火栓栓口，以方便计算。

按规定，为保证水枪的充实水拄13米的要求，DNl9喷嘴的流量为5.7L／S，压力为0.205MPa，按DN70查水力计算表，得到此时管内流速：V＝1.62m/s根据《建筑给水排水设计手册》(P40 1.5—16)H′＝H／V2×1=H／1.622×1=0.381H(m)其式中：H′——流速1m/s时的剩余水头(m)V ——水流通过孔板后的实际流速(m/s)H ——设计剩余水头，即须减去的多余水头(m)对系统中地下4至地上6层区域来讲，在7层设有可调式减压阀，井控制阀后压力H1=0.25MPa，以室内一层地坪为1.00米计，阀的安装标高H2=40.00米。
