实验台使用说明
液压实验台使用说明书
兖州煤业股份有限公司济三煤矿液压试验台使用说明书山东科技大学仪器仪表研究所2010年8月目录1 产品概述 (1)2 结构特点与工作原理 (1)2.1 总体结构及其工作原理 (1)2.2 泵组 (2)2.3 立柱缸架 (2)2.4 试验台 (3)3 技术参数 (4)4 操作说明 (4)4.1 被试阀的强度、密封试验 (5)4.2 被试缸的试验 (5)5 软件使用说明 (6)5.1 属性设置 (7)5.2 用户管理 (8)5.3 测试数据 (10)5.4 查看历史记录 (11)5.5 查看访问记录 (13)6 常见故障及排除方法 (14)7 安全保护措施 (15)8 维护保养 (15)8.1 日常检查项目和内容 (16)8.2 定期维护项目和内容 (16)9 运输、贮存 (16)9.1 吊装、运输注意事项 (16)9.2 贮存条件、贮存期限及注意事项 (17)10 易损件明细表 (17)1 产品概述本设备是根据≤液压试验台技术协议≥的要求研制的，适用于液压支架缸和液压阀的强度密封检测试验。
本设备采用手动操作控制，面板上有压力表显示数据，可以适时地观察被试缸及被试阀的工作压力及工作情况。
本设备主要由“泵组、试验台和立柱缸架”组成，采用固定式结构，以方便测试工作。
元件、管路和接头等采用不锈钢制造，操作台采用喷塑处理，缸架采用喷漆处理。
本设备具有外形美观、操作简单方便、使用寿命长等特点。
本设备工作环境温度：0℃~40℃；相对湿度：≤98%；大气压力：86KPa~106KPa。
2 结构特点与工作原理2.1 总体结构及其工作原理液压试验台由“泵组、试验台和立柱缸架”组成，液压试验台原理如图1。
①泵站组合②二位三通换向球阀③压力表④手动换向阀⑤液控单向阀⑥节流阀⑦增压缸⑧被试缸⑨被试阀图1液压原理图2.2 泵组泵源含470L容量液箱，为阀及缸的检测操作提供可靠能源。
2.3 立柱缸架立柱缸架表面喷漆。
见图2图2 立柱缸架图2.4 试验台试验操作台表面喷塑。
[CQP-C] PC-C带传动试验台说明书 指导书 报告
![[CQP-C] PC-C带传动试验台说明书 指导书 报告](https://img.taocdn.com/s3/m/1bc9f1621eb91a37f1115c9f.png)
CQP—C带传动实验台使用说明书一、实验台用途本实验台是《机械设计》课程中带传动实验专用设备，其用途是：1. 观察带传动中的弹性滑动和打滑现象，以及它们与带传递载荷之间的关系。
2. 比较预紧力大小对带传动承栽能力的影响。
3. 比较分析平带、V带和圆带传动的承载能力。
4. 测定并绘制带传动的弹性滑动曲线和效率曲线，观察带传动弹性滑动和打滑的动画仿真，了解带传动所传递载荷与弹性滑差率及传动效率之间的关系。
5. 了解带传动实验台的构造和工作原理，掌握带传动转矩、转速的测量方法。
本实验台是在对CQP—C型带传动实验台进行改进设计后推出的新型多媒体可视化实验台，增加了V带与圆带传动，是本公司自主创新产品。
本实验台设计合理，能清晰地展示带传动原理；实验台直流电动机的无级变速、带轮转速的自动测量显示以及转炬的测量方法均先进、直观，操作简单，便于学生独立工作；学生还可在软件界面说明文件指导下，独立进行虚拟实验，有利于学生预习及复习；实验台结构简洁，体积小，重量轻，外形为工作台板十柜体落地式结构，移位灵活，便于实验室调整布置。
二、实验台结构及工作原理本实验台主要结构如图1所示。
1. 电动机移动底板2. 砝码及砝码架3. 力传感器4. 转矩力测杆5. 电动机6. 试验带7. 光电测速装置8. 发电机9. 负载灯泡组10. 机座11. 操纵面板图1 CQP-C带传动实验台主要结构图1. 试验带6装在主动带轮和从动带轮上。
主动带轮装在直流伺服电动机5的主轴前端，该电动机为特制的两端外壳由滚动轴承支承的直流伺服电动机，滚动轴承座固定在移动底板1上，整个电动机可相对两端滚动轴承座转动，移动底板1能相对机座10在水平方向滑移。
从动带轮装在发电机8的主轴前端，该发电机为特制的两端外壳由滚动轴承支承的直流伺服发电机，滚动轴承座固定在机座10上，整个发电机也可相对两端滚动轴承座转动。
2. 砝码及砝码架2通过尼龙绳与移动底板1相连，用于张紧试验带，增加或减少砝码，即可增大或减少试验带的初拉力。
转子实验台使用说明
2套
7. 光电转速传感器（DRHYF-12-A） 1 个
8. 磁电转速传感器（DRCD-12-A） 1 个
9. 称重台（DRCZ-A）
1个
—2—
10. 变送器（DRBS-12-A）
1台
11. 传感器支架（DRZJ-A）
1个
首先，将传感器安装在实验台上，位置如图 2 所示（图中所标传感器 1：磁电转
பைடு நூலகம்—1—
4) 直流电机 5) 主轴支座 6) 含油轴承及油杯 7) 电机支座 8) 连轴器及护罩 9) RS9008 电涡流传感器支架 10) 磁电转速传感器支架 11) 测速齿轮（15 齿） 12) 保护挡板支架 2． 主要技术指标 1) 可调转速范围：0~2500 转/分，无级 2) 电源：DC12V 3) 主轴长度：500mm 4) 主轴直径：12mm 5) 外形尺寸：640×140×160mm 6) 重量：12.5kg
1.1.1 刚性转子动平衡
低于轴的临界转速时，转子为刚性转子，临界转速可以通过观察轴心轨迹的改 变来判断；本实验实际是由动平衡配重测量实验和三点加重法转子动平衡实验两个 实验组成：先进行配重测量实验，测得配重数据后再进行转子动平衡实验。在 DRVI 的实验指导书中已经有该实验的详细步骤说明，在这里说明的是实验过程中对转子 实验台本身的操作。实现动平衡参数测算的方法为：
在转子试验台的一个配重圆盘上拧上一个螺钉作为偏重质量块，启动转子试 验台，调整到一个稳定的转速。观察并记录得到的振动信号的波形和频谱，比较 加速度传感器和速度传感器所测得的振动信号的特点。改变转速后，振动的信号、 频谱也会随之变化，观察并记录，与前面的记录进行比较可得到结果。
在转子试验台的配重圆盘上改变试重的大小和位置，进行多次测量，分析比 较得到的结果。
丰田8A-FE电控发动机系统实验台使用说明书

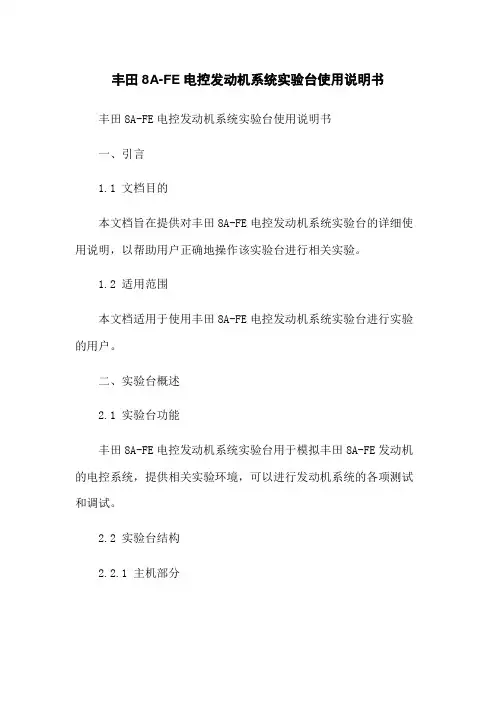

丰田8A-FE电控发动机系统实验台使用说明书丰田8A-FE电控发动机系统实验台使用说明书一、引言1.1 文档目的本文档旨在提供对丰田8A-FE电控发动机系统实验台的详细使用说明，以帮助用户正确地操作该实验台进行相关实验。
1.2 适用范围本文档适用于使用丰田8A-FE电控发动机系统实验台进行实验的用户。
二、实验台概述2.1 实验台功能丰田8A-FE电控发动机系统实验台用于模拟丰田8A-FE发动机的电控系统，提供相关实验环境，可以进行发动机系统的各项测试和调试。
2.2 实验台结构2.2.1 主机部分实验台的主机部分包含发动机模拟器、电控模块、数据采集模块等关键组件。
发动机模拟器用于模拟发动机的工作过程，电控模块用于控制发动机的相关参数，数据采集模块用于采集实验数据。
2.2.2 操作界面实验台配备了直观简洁的操作界面，用户可以通过该界面进行实验设定、参数调整和数据查看等操作。
三、实验操作指南3.1 准备工作3.1.1 安装实验台请将实验台按照说明书进行正确安装，并确保实验台的电源连接正常。
3.1.2 接线检查在使用实验台前，请检查发动机模拟器和电控模块的接线是否正确连接，并确保连接稳固。
3.2 实验设定3.2.1 参数选择根据实验目的，通过操作界面选择合适的参数，包括发动机转速、喷油量、点火角等。
确保选择的参数与实验要求一致。
3.2.2 参数调整根据实验需求，通过操作界面逐步调整参数值，观察实验结果并进行必要的调整。
3.3 实验执行3.3.1 启动发动机按下操作界面上的启动按钮，实验台将模拟发动机的启动过程。
3.3.2 实验观察通过实验台的显示屏、仪表和数据采集模块等设备，观察发动机的工作状态、参数变化等。
3.3.3 数据记录在实验过程中，可以通过操作界面进行数据的实时记录，并保存到存储设备中，以备后续分析使用。
3.4 实验结束实验结束后，先将发动机停止运行，然后关闭实验台的电源，并进行必要的清理工作。
数控实验台安全操作规程范本

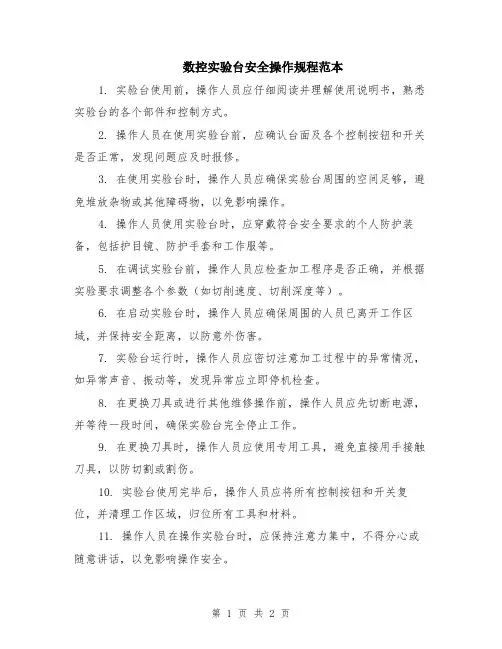

数控实验台安全操作规程范本1. 实验台使用前，操作人员应仔细阅读并理解使用说明书，熟悉实验台的各个部件和控制方式。
2. 操作人员在使用实验台前，应确认台面及各个控制按钮和开关是否正常，发现问题应及时报修。
3. 在使用实验台时，操作人员应确保实验台周围的空间足够，避免堆放杂物或其他障碍物，以免影响操作。
4. 操作人员使用实验台时，应穿戴符合安全要求的个人防护装备，包括护目镜、防护手套和工作服等。
5. 在调试实验台前，操作人员应检查加工程序是否正确，并根据实验要求调整各个参数（如切削速度、切削深度等）。
6. 在启动实验台时，操作人员应确保周围的人员已离开工作区域，并保持安全距离，以防意外伤害。
7. 实验台运行时，操作人员应密切注意加工过程中的异常情况，如异常声音、振动等，发现异常应立即停机检查。
8. 在更换刀具或进行其他维修操作前，操作人员应先切断电源，并等待一段时间，确保实验台完全停止工作。
9. 在更换刀具时，操作人员应使用专用工具，避免直接用手接触刀具，以防切割或割伤。
10. 实验台使用完毕后，操作人员应将所有控制按钮和开关复位，并清理工作区域，归位所有工具和材料。
11. 操作人员在操作实验台时，应保持注意力集中，不得分心或随意讲话，以免影响操作安全。
12. 实验台的使用仅限于科学实验和教学活动，禁止进行任何违法活动或危险操作。
13. 在实验台发生故障或异常情况时，操作人员应及时报告相关部门或技术人员，并遵守其指示进行处理。
14. 不得擅自改动实验台的任何部件或参数，如需要调整或改进，应首先咨询相关技术人员。
15. 操作人员应定期参加相关的培训和安全教育，了解最新的安全操作规程，不断提升安全意识和技能。
16. 操作人员应遵守实验室的各项安全管理规定，严禁吸烟、乱扔废弃物等不文明行为。
17. 实验台在不需要使用时，应及时关闭电源，保持整洁干净并定期维护保养，以延长设备寿命。
18. 在使用实验台时，操作人员应遵守相关的国家和地方安全法规，确保操作的合法性和安全性。
大众01M自动变速器实验台使用说明书

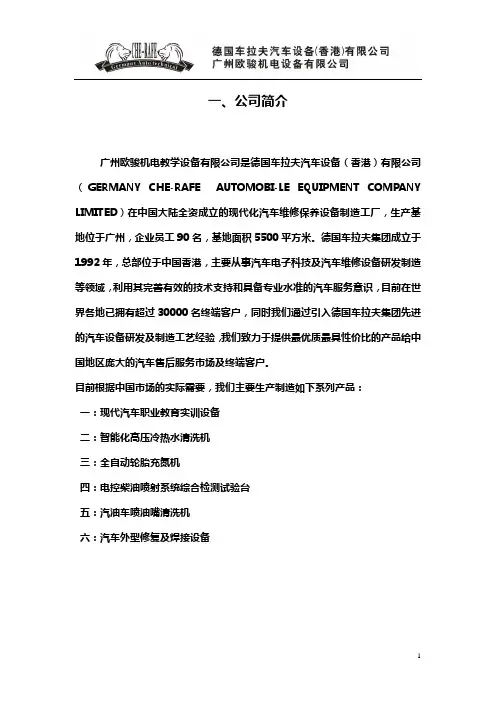

一、公司简介广州欧骏机电教学设备有限公司是德国车拉夫汽车设备（香港）有限公司（GERMANY CHE-RAFE AUTOMOBI-LE EQUIPMENT COMPANY LIMITED）在中国大陆全资成立的现代化汽车维修保养设备制造工厂，生产基地位于广州，企业员工90名，基地面积5500平方米。

德国车拉夫集团成立于1992年，总部位于中国香港，主要从事汽车电子科技及汽车维修设备研发制造等领域，利用其完善有效的技术支持和具备专业水准的汽车服务意识，目前在世界各地已拥有超过30000名终端客户，同时我们通过引入德国车拉夫集团先进的汽车设备研发及制造工艺经验，我们致力于提供最优质最具性价比的产品给中国地区庞大的汽车售后服务市场及终端客户。
目前根据中国市场的实际需要，我们主要生产制造如下系列产品：一：现代汽车职业教育实训设备二：智能化高压冷热水清洗机三：全自动轮胎充氮机四：电控柴油喷射系统综合检测试验台五：汽油车喷油嘴清洗机六：汽车外型修复及焊接设备二、安全警告和注意事项一：在使用本仪器前，请详细阅读使用说明书；二：操作本仪器需有一定汽车检测维修基础，对汽车电控知识有一定认识。
同时在汽车专业指导老师的规范带领下统一操作；三：在良好的通风条件下进行检测，并且周围有足够的通风；四：严禁在检测过程中抽烟或产生明火；五：在进行实训操作时不要带手表、戒指，也不要穿宽大的衣服，避免产生不必要的伤害；六：请严格遵守汽车实训场地中各安全规章制度；七：在启动实验台前，请先检查电源是否连接可靠，发动机(示教板)展示部件是否存在破损，在有一项不符合要求的情况下，请勿启动实验台架。
八：实验台运行时，请勿靠近旋转部位，以免发生意外。
三、结构原理(1) Olm型4挡自动变速器及其工作情况(见图3-1和表3-1)图3-1 01M型4挡自动变速器1--2挡和4挡制动器B2 2一倒挡离合器K2 3一1-3挡离合器KI 4-3.4挡离合器K3 5一倒挡制动器BI 6一单向离合器 7一带锁止离合器（UK）的变矩器表3-1捷达Olm自动变速器工作俩况注：X --离合器、制动器、单向离食器或镇止离合器接合。
