有机硅耐温油漆施工工艺
有机硅耐800度高温漆使用说明
W61-（500-800）汽车农用车消音器专用
涂料
产品说明由专用有机硅树脂、各种耐高温颜填料及特种添加剂组成，可长期耐500-800℃高温并保持颜色无变化。
用途：该漆广泛用于500-800度及以下工作条件的钢铁表面，尤其是汽车、农用车等行业的消音器。
成膜后具有优良
的机械性能。
技术指标颜色黑色银色
光泽无光
粘度（25±1℃涂-4 , S） 50-60
干燥时间 23±2℃：指触干≦2 h
烘干180℃： 1h
理论涂布量 110g/m²
比重 1.36
柔韧性1mm
附着力1级
耐冲击强度50kg.cm
耐热性（500-800℃，4h）漆膜完好
耐盐雾96h漆膜完好
储存期 12个月
施工参考混合配比单罐装
熟化时间搅拌均匀即可使用
适用期无限制
稀释剂专用稀释剂
施工方法高压无气喷涂有气喷涂淋涂
工具清洗专用稀释剂漆膜厚度湿
膜：80μm 干膜：35μm
涂装间隔
表面处理被涂的钢铁表面，必须彻底清除油污、氧化
皮、铁锈、旧涂层等，可采取抛丸或喷砂方法，达瑞典
除锈标准sa2.5级，粗糙度达30~70μm; 也可采用手工
除锈方法，达瑞典除锈标准ＳＴ３级，粗糙度达３０～
７０μm。
施工条件环境温度：２℃～４０℃
相对湿度：２５％～７５％
附注本说明书有关数据是在实验室取得，实际使用时由于环境
变化，实测数据可能与之略有不同。
以上数据如有改变，以本公司最新说明书为准，不另行通知。
天津瑞驰雷德涂料有限公司。
各色有机硅耐热漆及高温漆技术要求、试验方法、检验规则、标志、包装、运输、贮存与施工工艺技术标准规范
各色有机硅耐热漆及高温漆技术要求、试验方法、检验规则、标志、包装、运输、贮存与施工工艺技术标准规范（一）、范围：1、本标准规定了各色有机硅耐热漆和各色有机硅耐热底漆的技术要求、试验方法、检验规则、标志、包装、运输、贮存等要求。
2、本标准适用于由有机硅树脂、乙基纤维、耐高温颜料及体质颜料，以及混合有机溶剂调制而成的各色有机硅耐热漆和各色有机硅耐热底漆。
3、本标准规定的产品具有良好的耐热性、耐油性和耐水性。
4、本标准规定的产品适用于各种耐高温又要求常温干燥的铜铁设备与零件的涂覆。
（二）、规范性引用文件：1、下列标准包含的条文，通过在本标准中引用而构成为本标准的条款。
2、在标准出版时，所示版本均为有效。
3、凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
4、凡是不注明日期的引用文件，其最新版本适用于本标准。
5、GB250-1989极限数值的表示方法和判定方法。
6、GB/T1720—1979（1989）漆膜附着力测定法。
7、GB/T1723—1993漆膜粘度测定法neqГOCT8420：1974。
8、GB/T1726—1979（1989）涂料遮盖力测定法。
9、GB/T1727—1992漆膜一般制备法。
10、GB/T1728—1979（1989）漆膜、腻子膜干燥时间测定法。
11、GB/T1731—1993漆膜柔韧性测定法neqГOCT6806：1973。
12、GB/T1732—1993漆膜耐冲击性测定法neqГOCT4765：1973。
13、GB/T1735—1979漆膜耐热性测定法。
14、GB1787RH-75号航空汽油。
15、GB3186-1982（1988）涂料产品的取样（neqISO1512：1974）。
16、GB/T6753.1—1986涂料研磨细度的测定eqvISO5124：1983。
17、GB/T6890.3-1986金属锌含量测定（neqISO3549：1976）。

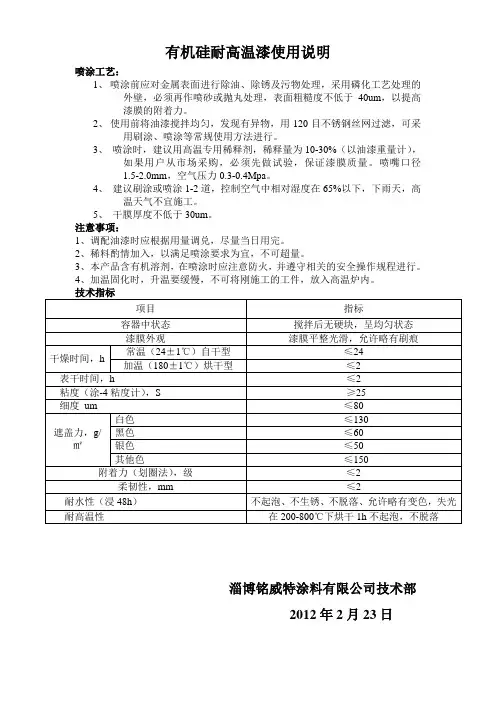

有机硅耐高温漆使用说明
有机硅耐高温漆使用说明
喷涂工艺：
1、喷涂前应对金属表面进行除油、除锈及污物处理，采用磷化工艺处理的
外壁，必须再作喷砂或抛丸处理，表面粗糙度不低于40um，以提高
漆膜的附着力。
2、使用前将油漆搅拌均匀，发现有异物，用120目不锈钢丝网过滤，可采
用刷涂、喷涂等常规使用方法进行。
3、喷涂时，建议用高温专用稀释剂，稀释量为10-30%（以油漆重量计），
如果用户从市场采购，必须先做试验，保证漆膜质量。
喷嘴口径
1.5-
2.0mm，空气压力0.3-0.4Mpa。
4、建议刷涂或喷涂1-2道，控制空气中相对湿度在65%以下，下雨天，高
温天气不宜施工。
5、干膜厚度不低于30um。
注意事项：
1、调配油漆时应根据用量调兑，尽量当日用完。
2、稀料酌情加入，以满足喷涂要求为宜，不可超量。
3、本产品含有机溶剂，在喷涂时应注意防火，并遵守相关的安全操作规程进行。
4、加温固化时，升温要缓慢，不可将刚施工的工件，放入高温炉内。
淄博铭威特涂料有限公司技术部
2012年2月23日。
有机硅高温漆施工标准
有机硅高温漆施工标准《有机硅高温漆施工标准大揭秘》嘿，你知道吗？在涂料的奇妙世界里，有机硅高温漆就像是一位守护高温环境的超级英雄！要是施工不按照标准来，那可就像是超级英雄失去了超能力，变得平平无奇啦！不搞懂这有机硅高温漆施工标准，你在涂装领域的探索就像没头苍蝇一样，到处乱撞还不知道为啥！接下来，就让我们一起揭开这神秘的施工标准面纱吧！一、施工前的准备：厉兵秣马战高温“准备工作不做好，施工起来一团糟！”在进行有机硅高温漆施工前，我们得像即将出征的战士一样，把一切都准备妥当。
首先，要确保被涂覆的表面干净、平整、无油污和锈蚀等杂质，这就好比是给超级英雄打造一个完美的舞台。
然后，要根据施工环境和要求选择合适的施工工具，千万别拿着大刀去砍苍蝇哦！同时，还要注意环境温度和湿度，有机硅高温漆可不是“温室里的花朵”，它喜欢在适宜的环境中展现自己的强大。
二、涂料调配：调出完美色彩“涂料调配像调酒，比例不对全白搞！”这可是个技术活。
在调配有机硅高温漆时，一定要严格按照说明书上的比例进行调配，可不能随心所欲地乱加一通。
就像调鸡尾酒一样，多一点或少一点都会影响口感。
而且，要充分搅拌均匀，让涂料中的各种成分都能亲密无间地合作。
如果搅拌不充分，那刷出来的效果可能就像是一幅抽象画，让人摸不着头脑。
三、施工方法：巧施妙法展风采“施工方法选得对，效果才能美美美！”有机硅高温漆的施工方法有很多种，比如喷涂、刷涂、滚涂等。
每种方法都有自己的特点和适用场合，就像不同的武功招式有不同的威力和用途一样。
喷涂就像是一阵疾风骤雨，快速而均匀地覆盖大面积；刷涂则像是一位细心的工匠，慢慢地雕琢每一个细节；滚涂就像是一个勤劳的小蜜蜂，不停地在表面上穿梭。
选择合适的施工方法，才能让有机硅高温漆发挥出最佳效果。
四、施工环境：给超级英雄一个舒适的家“施工环境很重要，舒适才能出成效！”有机硅高温漆对施工环境有一定的要求。
温度不能太高或太低，湿度也不能太大或太小。
有机硅防水涂料施工工艺
有机硅防水涂料施工工艺摘要：有机硅防水涂料是一种常用的防水材料，具有优良的耐候性、耐酸碱性和耐高温性能。
本文将介绍有机硅防水涂料的施工工艺，包括基础处理、涂料调配、底涂施工、面涂施工等步骤。
通过正确的施工工艺，可以保证有机硅防水涂料的施工质量和防水效果。
1. 基础处理在进行有机硅防水涂料施工前，首先需要对基础进行处理。
基础处理包括清洗、修补和处理表面疏松等步骤。
清洗基础表面，确保表面无尘、无油污等杂物。
修补基础表面的裂缝和破损，并进行表面光洁度检查。
处理表面疏松，使用专用的基础处理剂进行处理，确保基础的牢固度和平整度。
2. 涂料调配有机硅防水涂料的调配需要根据施工要求进行，按照涂料生产商提供的配方进行调配。
在调配过程中，注意控制好涂料的粘度和固含量，确保涂料的流动性和附着力。
调配过程中严禁加入任何不符合要求的添加剂。
3. 底涂施工在涂料调配完成后，可以进行底涂施工。
底涂施工需要使用专用的刷子或辊涂工具，均匀地涂抹在基础表面上。
涂刷过程中需要注意保持一定的厚度，并及时填补涂层间的空隙。
底涂施工后，需要进行干燥和固化处理，根据涂料生产商提供的说明进行处理。
4. 面涂施工底涂施工完毕后，可以进行面涂施工。
面涂施工需要使用专用的辊涂工具或喷涂设备，均匀地涂抹在底涂层上。
涂刷过程中需要保持涂层的均匀性和一定的厚度，避免涂料流垂或堆积。
面涂施工完成后，需要进行干燥和固化处理，根据涂料生产商提供的说明进行处理。
5. 检测和验收有机硅防水涂料施工完成后，需要进行检测和验收。
检测涂料的厚度、附着力和防水效果，确保施工质量达到要求。
验收合格后，方可交付使用。
结论：通过正确的施工工艺，可以保证有机硅防水涂料的施工质量和防水效果。
在施工过程中，需要注意基础处理、涂料调配、底涂施工和面涂施工等细节，确保每一步的操作正确无误。
同时，在施工前仔细阅读涂料生产商提供的技术要求和说明，进行合理的施工计划和操作。
只有这样，才能达到预期的防水效果，并延长建筑物的使用寿命。
屋面工程有机硅防水涂料施工工艺
有机硅防水涂料施工工艺一、编制依据1、《屋面工程技术规范》国家标准（GB50345-2012）2、《屋面工程防水质量验收规范》（GB50207-2012）二、工程概况工程名称： XX工程选用材料：有机硅防水涂料、无纺布施工部位：屋面三、材料特点1、具有独特防水性、高弹性和整体性，涂膜连续无任何接缝。
2、耐高温、耐低温，良好的抗老化性。
3、对水泥砂浆、混凝土基体、木材、陶瓷、玻璃等建筑材料有很好的粘结性、渗透性。
4、延伸率好，抗紫外线能力优异。
5、无毒、无味，无污染，绿色环保。
6、色彩悦目，美化环境。
7、单组分，水溶性，滚涂、喷涂皆可。
8、安全可靠、操作简单、施工方便，缩短工期。
四、施工准备有机硅防水涂料施工条件：1、有机硅防水涂料必须经过现场复试检测，不合格材料不得施工；2、材料必须密封储存于阴凉干燥处，严禁与水接触；3、配备必要的足够的施工工具，组织好劳动力安排；4、基层应有足够的强度，坚实、平整、不起砂；5、基层表面的灰尘、油污、颗粒等杂物应清理干净；五、施工工艺（一）有机硅防水涂料施工流程：铲除起皮脱落部位→基层清理→修补砖缝及起皮脱落部位→细部附加层施工→涂刷第一遍有机硅防水涂料→细部附加处理→铺贴无纺布→涂刷第二遍有机硅防水涂料→涂刷第三遍有机硅防水涂料→涂刷第四遍有机硅防水涂料→水泥砂浆保护层→防水层验收（二）有机硅防水涂料施工操作要点：a、铲除起皮脱落部位、基层清理铲除起皮脱落部位，随后将基层清扫干净，不得有浮尘、杂物，不得有明水。
b、修补砖缝及起皮脱落部位大面积涂刷前，先用有机硅防水涂料将砖缝及起皮脱落部位修补。
c、细部附加处理管根、阴阳和出入口等容易发生漏水的薄弱部位应增加一层加筋布加强处理。
首先用橡胶刮板或油漆刷厚度均匀地涂刷一遍有机硅防水涂料，并立即粘贴加筋布进行加筋增强处理。
加筋布粘贴时，应用漆刷摊压平整，与下层涂料贴合紧密，搭接宽度100mm，表面再涂刷一至三层涂料，使其达到设计要求的厚度。
有机硅耐800度高温漆使用说明
W61-（500-800）汽车农用车消音器专用
涂料
产品说明由专用有机硅树脂、各种耐高温颜填料及特种添加剂组成，可长期耐500-800℃高温并保持颜色无变化。
用途：该漆广泛用于500-800度及以下工作条件的钢铁表面，尤其是汽车、农用车等行业的消音器。
成膜后具有优良
的机械性能。
技术指标颜色黑色银色
光泽无光
粘度（25±1℃涂-4 , S） 50-60
干燥时间 23±2℃：指触干≦2 h
烘干180℃： 1h
理论涂布量 110g/m²
比重 1.36
柔韧性1mm
附着力1级
耐冲击强度50kg.cm
耐热性（500-800℃，4h）漆膜完好
耐盐雾96h漆膜完好
储存期 12个月
施工参考混合配比单罐装
熟化时间搅拌均匀即可使用
适用期无限制
稀释剂专用稀释剂
施工方法高压无气喷涂有气喷涂淋涂
工具清洗专用稀释剂漆膜厚度湿
膜：80μm 干膜：35μm
涂装间隔
表面处理被涂的钢铁表面，必须彻底清除油污、氧化
皮、铁锈、旧涂层等，可采取抛丸或喷砂方法，达瑞典
除锈标准sa2.5级，粗糙度达30~70μm; 也可采用手工
除锈方法，达瑞典除锈标准ＳＴ３级，粗糙度达３０～
７０μm。
施工条件环境温度：２℃～４０℃
相对湿度：２５％～７５％
附注本说明书有关数据是在实验室取得，实际使用时由于环境
变化，实测数据可能与之略有不同。
以上数据如有改变，以本公司最新说明书为准，不另行通知。
天津瑞驰雷德涂料有限公司。
有机硅防水涂料施工工艺
有机硅防水涂料施工工艺摘要：有机硅防水涂料是一种常用的防水材料，具有良好的耐候性、耐腐蚀性和耐高温性能。
本文介绍了有机硅防水涂料的施工工艺，包括基层处理、涂料搅拌和调配、涂料施工及后续处理等环节。
通过遵循这些工艺步骤，可以确保有机硅防水涂料的施工质量和防水效果。
一、基层处理1. 清洁基层：在施工前，需要对基层进行彻底清洁，确保表面没有油污、灰尘、杂物等。
2. 基层修补：对于有损坏或不平整的基层，需要进行修补和平整处理。
使用适当的修补材料填补裂缝和孔洞，并使用砂纸或刮刀等工具将基层抹平。
3. 基层处理：在基层处理完成后，应使用底漆进行处理，提高涂料的附着力和防水效果。
根据基层材料的不同，选择适当的底漆进行处理。
二、涂料搅拌和调配1. 涂料搅拌：在施工前，需要将涂料进行充分的搅拌，确保颜色和成分均匀。
使用电动或手动搅拌器搅拌涂料1-2分钟，直到涂料无明显颜色差异。
2. 涂料调配：根据施工需要，可适当调节涂料的粘度和流动性。
通过加入适量的稀释剂或增稠剂，调配出适合施工的涂料。
三、涂料施工1. 底涂施工：首先进行底涂施工，确保涂料的附着力和防水效果。
使用刷子或滚筒均匀涂刷底涂液，保持涂层的厚度均匀。
2. 面涂施工：待底涂液干燥后，进行面涂施工。
根据需要进行涂刷或喷涂，确保涂料均匀覆盖基层。
涂刷时，要注意刷子的方向一致，并保持涂层的厚度均匀。
四、后续处理1. 干燥时间：施工完成后，应等待涂料完全干燥。
根据天气和环境的不同，干燥时间可能会有所变化。
一般来说，涂料至少需要24小时以上的干燥时间。
2. 检查和整理：涂料干燥后，需要对施工质量进行检查。
检查涂层的平整度、附着力和防水效果，如有需要，可进行修补和整理。
结论：有机硅防水涂料施工工艺是确保施工质量和防水效果的重要步骤。
通过基层处理、涂料搅拌和调配、涂料施工及后续处理等环节的严格执行，可以保证有机硅防水涂料的施工质量和防水效果。
在实际施工中，应根据具体情况选择合适的涂料和施工方法，以达到最佳的防水效果。
有机硅油漆厂家：有机硅油漆的喷涂工艺和施工技巧
有机硅油漆厂家：有机硅油漆的喷涂工艺和施工技巧简介有机硅油漆是一种具有耐候性、耐高温性、耐化学腐蚀性和耐候性的特殊涂料，常用于工业设备、化工管道、化肥厂等场所。
本文将介绍有机硅油漆的喷涂工艺和施工技巧。
材料与器具喷枪、空气压缩机、气量计、搅拌器、密封胶、铝箔带、清洗液、砂纸、溶剂。
喷涂准备1.清洁表面：在喷涂过程中，要保证被喷涂的表面干净、光滑、干燥，无任何污渍、油漆残留和杂质，以保证喷涂效果。
2.换胶尖：根据颜色区别更换不同的胶尖，以保证涂料喷出的颜色与颜色样板相符。
3.搅拌涂料：对涂料进行充分搅拌，以保证颜色均匀。
4.调整稀释剂：根据环境温度和湿度对涂料进行稀释，以确保适宜的流动性（建议使用有机硅溶剂来稀释）。
喷涂过程1.防火安全：在喷涂过程中需要确保场地通风良好，并且禁止任何明火，以保证安全。
2.喷涂距离：喷枪应与喷涂表面保持20~30cm的距离，不要过近，以免涂料喷出后出现斑点。
3.喷涂速度：喷涂速度一般应该控制在4~6秒/平方米，喷涂时应该快速、均匀、充分覆盖。
4.喷涂角度：尽可能保持垂直或者近垂直喷涂，不要倾斜，以免造成涂料流淌和喷洒的现象。
同时注意固定喷枪的角度以保证喷涂的平稳。
5.喷涂面积：每次喷涂的面积应该控制在1-2平方米，以保证涂料的均匀性。
6.涂层的厚度：每次喷涂应控制涂层厚度，避免出现涂层过厚或者太薄，但是在处理色差时可以适当加厚。
喷涂结果处理在喷涂完成后，需要对喷涂效果进行捕捉。
如果涂层出现泡沫和色差时，需要及时采取天然干燥的方式进行处理，并对处理后的涂层再进行喷涂。
结束语有机硅油漆是一种高性能的涂料，但是由于涂料施工工艺复杂，所以需要有专业的有机硅油漆厂家进行施工。
本文介绍了有机硅油漆的喷涂工艺和施工技巧，希望对有机硅油漆的施工有所帮助。
400℃黑有机硅耐热底漆
400℃黑有机硅耐热底漆产品说明 本产品是以有机硅树脂，耐热颜料、填料、助剂、溶剂等组成的有机硅耐热底漆。
产品可常温干燥，与面漆有很好的结合力，耐温可达400℃。
产品用途 用于有耐高温要求的管道、钢铁设备等表面的底层涂装。
物理参数 颜色： 黑色密度(23±2 ℃)： 1.10kg/L体积固含量： 40％±2％标准膜厚： 干膜：35微米 湿膜：88微米理论涂布率： 10.4m2/kg， 11.4m2/L（以35微米干膜计）干燥时间(23±2 ℃)： 表干：≤4h 实干：≤18h闪点： 27℃施工说明 底材处理：清除表面的灰尘、油脂、水分等杂质。
涂漆之前，钢铁表面必须采用喷砂除锈，除锈等级为Sa2.5。
对于分段对接处和喷砂达不到的位置，采用动力工具机械打磨除锈，除锈等级为St3。
涂层配套：400℃有机硅耐热面漆稀 释 剂：XZ05 有机硅漆稀释剂施工方法： 空气喷涂 刷涂/滚涂稀释比率： 5-10% 0-5%喷嘴尺寸： 1.2 -2.0mm喷出压力： 0.3-0.5Mpa涂装间隔（23±2 ℃）： 最小： 4h 最大：无限工具清洗：所有工具用完后用 XZ05稀释剂清洗干净。
安 全：小心使用本品。
使用前和使用时，请注意包装标签上的安全事项。
此外，还应遵守有关国家或当地政府规定的安全法规。
个人保护包括但并不限于肺，眼及皮肤的保护，如果吞服或其他直接接触本品应立即求医。
必须采取预防措施防火防爆及环境保护。
只可在通风良好的情况下施工本品。
在狭窄处或空气不流通处施工，必须提供强力通风。
注意事项：¾施工温度（5～40）℃,空气相对湿度小于80%，基材表面温度应高于露点3℃，避免在雨、雪、雾天气中施工。
¾在涂下道涂料前，对上道涂料的表面应清除油污、凝水、焊接溅滴和灰尘。
¾重涂间隔与环境有关，如超过最大重涂间隔，必须磨粗表面，以保证层间附着力。
¾涂料应存放在温度较低、通风干燥的室内仓库，远离热源，避免日光直接照射。
有机硅耐高温漆的选用和施工全套
有机硅耐高温漆的选用和施工全套有机硅耐高温漆是ZUi常用的耐高温漆品种，但其也分为很多种类，选用有机硅耐高温漆时，要从耐热温度.使用环境■机械性能.颜色外观.防腐要求等几方面综合考虑，仅凭温度，很难选到合适的油漆。
合适的油漆只是完美涂装的前提，规范的施工，才能ZUi终保证涂装效果，有机硅耐高温漆的施工不同于普通油漆的方面有：漆膜厚度为薄涂型，干燥方式不同。
如需在高温情况下施工，需要提前告知。
一.选用合适的油漆有机硅耐高温漆分为很多种，应用的情况也分为多种，目前，有机硅耐高温漆还没有出现一种可以通用于全部涂装领域，并且经济实惠的品种。
因此，按需求选用油漆。
1.1耐热温度：耐热温度，不仅要考虑的ZUi高温度,还要考虑的经常温度,是否冷热交替、是否湿热。
选用有机硅耐高温漆的原则是：使用的ZUi高温度,不超过有机硅耐高温漆的ZUi高温度，使用的经常温度，应该高于150o C o1.2使用环境：油漆使用的环境，大多具体情况具体分析：例如：摩托车、汽车排气管消音器，要求耐磨、耐温变、硬度高,耐候性能好。
焚烧炉、烟囱外壁：要求耐候性能好，耐酸性气体，耐酸雨，附着力优异。
船用有机硅耐高温漆：通常要求耐盐雾性，用于室内、船舱的设备等，不要求耐候性，但要求耐湿热。
烤烟机内壁涂料：要求环保性能好，耐湿热性能优异。
1.3对机械性能的要求：油漆的机械性能指的是附着力、硬度、韧性等基本性能。
有机硅耐高温漆的机械性能包括在高温状态下的机械性能，常温状态的机械性能,冷热交替之后的机械性能等。
1.4对颜色外观的要求：有机硅耐高温漆的颜色受到原料的限制，温度越高，可做的颜色就越少。
其中。
银色（铝粉有机硅耐高温漆）和黑色是zui基本的两种颜色，多高温度都可以。
其他颜色如红、黄、蓝、绿等，就受到品种和耐热温度的限制。
有机硅耐高温漆光泽，通常面漆为半光或哑光。
有机硅耐高温漆光泽不高，是因为随着温度的升高，有机物会分解，分解之后的产物与颜料、基层发生化学反应，生成牢固的无机涂层。
有机硅耐高温漆性能、用途、技术指标、使用说明书、施工喷涂工艺与涂装方法
有机硅耐高温漆性能、用途、技术指标、使用说明书、施工喷涂工艺与涂装方法一、产品特性：1、有机硅耐高温漆及耐高温涂料是一种专门用于高温环境的涂料，具有优异的耐高温性能、抗氧化性、耐磨性和耐腐蚀性等特点。
2、高温稳定性：有机硅耐高温漆及耐高温涂料具有优异的高温稳定性，能够在高温环境下保持原有的性能和结构，不会发生变形、开裂等现象。
3、抗氧化性：有机硅耐高温漆及耐高温涂料在高温环境下能够保持稳定的抗氧化性能，能够有效防止氧化腐蚀的发生。
4、耐磨性：有机硅耐高温漆及耐高温涂料具有优异的耐磨性，能够在高温环境下承受各种物体的摩擦和冲击。
5、耐腐蚀性：有机硅耐高温漆及耐高温涂料具有优异的耐腐蚀性，能够在高温环境下抵御各种化学物质的腐蚀和侵蚀。
6、在使用产品时，请务必遵守相关法律法规和安全规范，确保人身安全和设备安全。
7、有机硅耐高温漆及耐高温涂料主要用于高温环境下的防护和装饰，如航空航天、汽车、机械、电子等领域。
二、产品用途：1、高温设备的防护：有机硅耐高温漆及耐高温涂料可以用于高温设备的外表面和内部零件的防护，能够有效防止高温环境对设备造成的腐蚀和损坏。
2、高温设备的装饰：有机硅耐高温漆及耐高温涂料可以用于高温设备的外观装饰，能够美化设备外观，提高设备的美观度和价值。
三、技术指标：1、附着力：有机硅耐高温漆及耐高温涂料在高温环境下的附着力达到等级2级以上，表现出良好的附着性能。
2、硬度：有机硅耐高温漆及耐高温涂料的硬度达到H级以上，具有优异的耐磨性和抗划性能。
3、热稳定性：有机硅耐高温漆及耐高温涂料在高温环境下能够保持稳定的高温性能，其热稳定性温度可达到500℃以上。
4、抗氧化性：在500℃以下的高温环境下，有机硅耐高温漆及耐高温涂料的抗氧化性能够保持稳定，不会发生氧化腐蚀现象。
四、使用说明书：1、底漆涂装：在进行有机硅耐高温漆及耐高温涂料的面漆涂装前，需要先进行底漆的涂装。
底漆能够提高涂料的附着性能和防腐蚀效果。
有机硅耐高温漆
有机硅耐高温漆有机硅耐高温漆产品介绍有机硅耐高温漆（Solvalitt）是一种以有机硅丙烯酸树脂为基料的耐高温油漆。
推荐用途用于暴露于高温（高达600℃）的物件的表面涂层，结合硅酸锌油漆最高可耐400℃。
膜厚与涂布率铝色最低最高典型干膜厚度（微米） 20 30 20湿膜厚度（微米） 55 80 55理论涂布率（平方米/公升） 19 12.7 19其他颜色最低最高典型干膜厚度（微米） 20 30 20湿膜厚度（微米） 50 70 50理论涂布率（平方米/公升） 21 14 21物理特性物理特性颜色铝色、绿色、黑色、白色体积固体份（%）* 38 ± 2 铝色42 ± 2 其他颜色闪点26°C （闭杯）挥发性有机物含量 500 gms/ltr UK-PG6/23(97). Appendix 3光泽铝色光泽/平光柔韧性好*按照ISO3233：1998（E）标准测定表面处理所有表面应当清洁、干燥且无污物，表面应当按照ISO8504进行评估和处理。
裸钢清洁度：喷砂处理至Sa 2 1/2（ISO 8501-1：1988）。
粗糙度：使用合适的棱角砂（G）处理到细至中等（30-85微米，Ry5）（ISO 8503-2）。
涂有油漆的表面充分固化和清洁的硅酸锌底漆。
其它表面该产品可用于其它底材。
请咨询当地的佐敦公司。
施工条件底材温度应当至少高于空气露点温度3℃，温度和相对湿度应当在底材附近测量。
在狭窄区域通常需要良好的通风以确保正常干燥。
施工方式：喷涂使用无气喷涂或常规喷涂刷涂建议在预涂和小面积涂装时采用，但必须达到规定的干膜厚度。
辊涂可以在小面积涂装时使用，但不建议用于第一度底漆的施工，而且在采用辊涂时必须注意施工足够的材料以达到规定的干膜厚度。
施工参数：混合比（体积）单组份稀释剂/清洗剂佐敦 7号稀释剂无气喷涂的指导性数据喷嘴压力 15 MPa (150 kp/cm2, 2100 psi).喷嘴孔径 0.38-0.48 mm (0.015-0.021")喷幅 40-60°过滤器确保滤网清洁干燥时间通风状况、温度、漆膜厚度、涂层度数等因素均会相应的影响干燥时间，下表所列典型数据基于下列条件：*通风良好（室外或空气自然流通）*典型膜厚*在惰性底材上的单度涂层底材温度5°C 10°C 23°C 40°C表干 60 分钟 45 分钟 30 分钟 15 分钟硬干 4 小时 3 小时 2 小时 1,5 小时最短覆涂间隔 8 小时 5 小时 4 小时 3 小时最长覆涂间隔 11. 在施工后续涂层时表面必须干燥并无任何污染物。
有机硅耐热防腐涂料的制备工艺
有机硅耐热防腐涂料的制备工艺
有机硅耐高温防腐涂料是以改性有机硅树脂为基料，加入耐高温防锈颜填料、助剂及溶剂组成。
该涂料的耐热性能按国标GB/T 1735-1979（1989）进行检验时可达3h/550℃，涂膜不起层、不剥落、无裂纹、无起皱、无粉化、无熔化等缺陷;其耐盐雾性能按GB/T 1771-1991 进行检验时可达72h；耐急水冷热（550℃× 1h）按GB/1865 进行，可达10 次循环无起层、剥落、裂纹、起皱、粉化、熔化等缺陷。
该涂料的原料如下表有机硅耐高温防腐底漆的参考配方：
原料含量/%
A组分膨润土
醋酸丁酯
1.0-
2.0
3.0-6.0
B组分环氧树脂
氨基树脂
6.0-10.0
4.0-6.0
C组分有机硅树脂A
有机硅树脂B
有机缓蚀剂
色素炭黑
钛白粉
石墨黑
高温铁黑
滑石粉
三聚磷酸铝
异丁醇
28.0-32.0
3.0-7.0
1.0-3.0
1.0-
2.0
1.0-
2.0
10.0-15.0
2.0-6.0
10.0-17.0
3.0-7.0
3.0-6.0
制备工艺：
A 组分的制备：将SD-1 有机膨润土用二甲苯释至体积膨胀完全。
B 组分的制备：将75 %601C环氧树脂与5386氨基树脂完全混合。
C 组分的制备：将有机硅树脂、颜填料、流平剂、溶剂按规定量加入研磨机中，研磨至细度30 μm 左右。
将A、B 组分加入C 中，继续研磨分散5-10 min 即可，过滤密封包装。
中国新型涂料网。
有机硅耐高温漆及耐热漆喷涂工艺与施工技术方案、理论与实际用量计算方法
有机硅耐高温漆及耐热漆喷涂工艺与施工技术方案、理论与实际用量计算方法一、有机硅耐高温漆的喷涂工艺与施工技巧：（一）、有机硅耐高温漆喷涂工艺：1、喷涂之前需将金属表面的油污、锈蚀及污物等处理干净。
外壁采用磷化工艺处理之后，须再作喷砂或抛丸处理，使其表面粗糙度不低于40μm，从而提升漆膜的附着力。
2、油漆在使用之前需搅拌均匀，如果发现有异物，可使用120目不锈钢丝网进行过滤。
3、涂装方法：3.1可采用刷涂、喷涂等常规使用方法进行。
3.2喷涂的过程中，建议使用高温专用稀释剂，稀释量为10-30%（以油漆重量计）。
3.3须先做试验，确保漆膜质量。
3.4喷嘴口径为1.5-2.0mm，空气压力为0.3-0.4Mpa。
4、刷涂或喷涂1-2道，将空气中相对湿度控制在65%以下，在下雨天或高温天气情况下不宜施工。
5、干膜厚度不要低于30μm。
（二）、有机硅耐高温漆施工技巧：1、使用喷砂处理的方式，将被喷涂钢铁表面彻底清除一下，使钢铁表面呈灰白色，并在24小时内涂刷油漆，以免影响附着力与耐水性。
2、油漆使用之前要进行充分的搅拌，若是混有外来杂质，可使用过滤筛进行过滤之后再进行使用。
3、喷涂的过程中须使用高温漆专用稀释剂，调稀至合适粘度18-30秒内进行涂装。
4、施工的过程中，尽量将底材温度保持在高于露点以上3℃，不过不能高于60℃。
二、有机硅耐高温漆理论与实际用量计算方法：1、有机硅耐高温防腐漆的成膜物质硅树脂有着非常好的防腐性，其耐溶剂、耐酸性能比较突出。
2、有机硅耐高温漆在施工之前用量的预估：2.1若预估用量超出实际用量，则为浪费，且成本相对也会增加；2.2若预估用量少于实际用量，则施工时涂装过半需再订购原料，而在此过程中已涂装好的漆膜，跟再次涂装的油漆所发挥的效能与装饰度会有一定的差别；2.3新的油漆中包含有面漆，不同批次的油漆颜色也有所差异，这就会导致涂膜面漆的装饰度降低，从而影响到整体的涂装效果。
3、有机硅耐高温油漆的用量计算方法（举例）：3.1体积固含量80%，需要干膜厚度50μm。
耐高温漆涂装要求
耐高温漆一、组成：耐高温漆是由有机硅树脂溶于有机溶剂中加入耐高温助剂配制成组份一，固化剂为组二。
二、特性：耐高温漆可室温干燥，耐高温具有良好的耐热性及机械物理性能。
三、用途：耐高温漆适用于适应温度以下工作的钢铁表面，及零件的耐热、防腐保护涂层，起保护作用。
四、耐高温漆的技术指标：项目品种指标200℃300℃400-600℃漆膜颜色及外观漆膜平整，符合标准漆膜平整，符合标准漆膜平整，符合标准粘度（S）50-80 50-80 50-80柔韧性（mm）1 1 1耐热性（5h）漆膜轻微失光变色漆膜轻微失光变色漆膜轻微失光变色冲击强度（kg/cm2）35 35 35附着力，≤ 2 2 2干燥时间表干，h 0.5 0.5 0.5实干，h 24 24 24耐水性，蒸馏水24h 漆膜外观不变漆膜外观不变漆膜外观不变耐汽油性，浸入GB1787-79RH-75汽油漆膜不起泡，不变软漆膜不起泡，不变软漆膜不起泡，不变软耐热性，加热3h后测冲击强度15 15 15五、施工参考：1、被喷涂钢铁表面必须用细砂纸打磨干净除锈并用甲苯等溶剂擦去油垢污物，彻底除油除锈，最后是喷沙处理，使喷涂表面呈灰白色。
2、有机硅耐高温漆使用前必须按比例配制，如果一次使用量不大，应该用多少配多少，以防过多固化而浪费。
3、喷涂时，如果有机硅耐高温漆过稠一定要用高温漆专用稀料调稀至所需稠度后施工，漆膜厚度一般在20-30微米之间为宜。
天津澳美化工油漆有限公司主要经营环保油漆、环保装修漆，建筑油漆，油漆。
企业生产“海塔”牌油漆，工业油漆、建筑油漆、防腐油漆、特种油漆等10大类，数百个品种。
产品种类有：内、外墙乳胶漆、建筑油漆、艺术油漆；木器装修漆、万能胶、白乳胶、防腐油漆面漆氯化橡胶,氯磺化聚乙烯类；防腐油漆类；防腐油漆丙烯酸；防腐油漆环氧煤沥青；防腐油漆耐高温类等。
有机硅涂料喷涂工艺
有机硅涂料喷涂工艺一、引言有机硅涂料是一种高性能涂料，其具有优异的耐候性、耐化学腐蚀性、耐高温性和电绝缘性能。
喷涂是有机硅涂料施工的一种常见工艺，本文将介绍有机硅涂料喷涂工艺的步骤和要点。
二、有机硅涂料喷涂工艺步骤1. 表面处理在喷涂前，需要对待涂物表面进行处理。
首先，要将表面的污垢、油脂等杂质清洗干净。
其次，对于有锈蚀的表面，需要进行除锈处理，以确保涂层的附着力。
最后，要进行打磨处理，使表面光滑平整，提高涂层的外观质量。
2. 喷涂准备在喷涂前，需要将有机硅涂料进行搅拌均匀，以保证涂料的稳定性和均一性。
同时，根据涂料的稠度和使用要求，可以适当调节涂料的粘度，以便于喷涂操作。
3. 喷涂操作喷涂有机硅涂料时，需要使用专用的喷涂设备，如喷枪、喷涂机等。
喷涂时要保持喷涂设备与被涂物表面的适当距离，一般为20-30厘米。
喷涂时要均匀、稳定地移动喷涂设备，保证涂层的均匀性和一致性。
4. 喷涂后处理涂料喷涂完成后，需要进行后处理工作。
首先，要对喷涂的涂层进行检查，确保涂层没有漏涂、起皮等问题。
其次，要对涂层进行干燥和固化处理，以提高涂层的耐久性和抗污染性。
最后，要对喷涂设备和周围环境进行清洁，以便于下次使用。
三、有机硅涂料喷涂工艺要点1. 确保表面处理的质量，包括清洗、除锈和打磨等步骤。
表面处理不仅能提高涂层的附着力，还能保证涂层的外观质量。
2. 喷涂时要注意喷涂设备与被涂物表面的距离和喷涂速度。
距离过近或速度过快都会导致涂料不均匀或过厚，影响涂层的质量。
3. 喷涂时要注意涂料的均匀性和一致性。
可以根据需要进行涂料的稀释或加稠，以确保涂料的流动性和喷涂性能。
4. 喷涂后要及时进行涂层的检查和处理。
发现涂层有问题时，要及时修补或重新喷涂，以避免涂层的失效或影响使用寿命。
5. 喷涂过程中要注意安全，佩戴适当的防护用具，如手套、口罩和护目镜，避免涂料接触皮肤或吸入。
四、有机硅涂料喷涂工艺的优势1. 有机硅涂料具有优异的耐候性和耐腐蚀性能，能够在恶劣环境下长时间保持涂层的稳定性和外观质量。
有机硅耐高温漆
有机硅耐高温漆
组成：
由环氧改性有机树脂、耐高温颜料、体质颜料、助剂、氨基树脂、有机溶剂配置而成。
特性及用途
该漆能耐500℃高温，且可常温干燥，可涂覆于各种安装后的大型要求耐高温钢铁设备及零件表面。
常温干燥可简化施工工艺，经高温使用其性能更好，常用于大型锅炉排气管道及高温蒸汽管道等。
技术参数
施工参考及要求
(1)改漆可采用涂刷、喷涂，施工时可采用甲苯或专用稀料稀释。
(2)待被涂物面出去基材表面油污、锈迹、水迹和灰尘等有害物质，使之清洁干爽，有条件的喷砂后涂覆更佳。
(3)该产品为底面合一的专用涂料，如本品种环氧富锌底漆打底使用效果更佳。
贮存、运输及安全
1.产品自生产之日起，有效贮存期为一年，超过贮存期可按产品检验标准检验，如符合要求仍可使用。
2.产品应存放在阴凉通风、隔绝火源的库房内。
3.产品在运输时，应防止雨淋、日光暴晒、避免碰撞，并符合交通运输部门的有关规定。
耐高温有机硅涂料施工浅谈
为媒介 进行 固化 ， 类 似硅 橡胶 硫化 的方 式 ；第三 ，
利 用 硅 原 子 上 连 接 的 乙 烯 基 和 硅 氢 键 进 行 加 成 反 应
的方 式 。 基 于 以上 考虑 ， 制定合 理的有 机硅涂料施
工方案。
［ 作者简介 】 刘 金库 ， 材料 学博 士 ， 硕士研究 生导师 ， 副教授 ， 国家电磁屏蔽标准化技术委员会委员 ， 就职于华东理工大学。
刘金 库 （ 华 东理 工 大 学化 学 与分 子 工程 学 院 ， 上海 ２ ０ ０ ２ ３ ７）
摘
要 ：通过 良好 的施 工工艺和施 工方法 ， 更好地使 用有机硅涂料 ， 充分发挥有机硅涂料的优
异 性 能 。简述 了耐 高温 有机 硅 涂料 的施 工要 点 。
关键词 ：耐高温有机硅涂料 ；前处理 ；施 工
联 固化 ， 也 可 以通 过 一些 固化 促 进剂 固化 。
节来实现 的。 当进行缩合反应时 ， 由于硅醇浓度逐渐 减少 ， 增加了空间位 阻 ， 流动性变差 ， 致使反应速率 下降。因此 ， 要使有机硅树脂完全 固化 ， 必须进行加 热处理 ， 并加入催化剂来加快反应的进行 。 有机硅树 脂 中甲基官能 团与苯基官能 团的比例对其性能也有 很大影响。 一般来说 ， 苯基含量越低 ， 缩合速率越快 ，
中图分类号 ：Ｔ Ｑ ６ ３ ９ 文献标识码 ：Ａ 文章编号 ：１ ０ ０ ９ — １ ６ ９ ６ （ ２ ０ １ ３ ） ０ １ — ０ ０ ５ １ — ０ ２
０ 引 言
耐高 温有机硅 涂料能经 受高 温（ １ ０ ０ ～ ８ Ｄ ０ ℃） 氧
硅 树 脂 是 高 度 交 联 的 网状 结 构 的 聚 有 机 硅 氧 烷 ， 是 由 甲基 三 氯 硅 烷 、 二 甲基 二 氯 硅 烷 、 苯基三氯硅烷 、 二 苯基 二 氯 硅 烷 或 甲基 苯 基二 氯 硅 烷组 成 的 混合 物 。 有 机 硅 树 脂 的 固化 通 常是 通 过硅 醇缩 合 形 成 硅 氧链
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
有机硅耐高温漆又称耐高温油漆，高温漆，耐热漆，分有机硅和无机硅耐高温漆系列。
耐高温漆，顾名思义，就是能经受高温氧化和其它介质腐蚀的油漆。
涂料行业的高温一般在100℃-800℃之间，要求油漆在上述环境中能够达到稳定的物理性能（不脱落，不起泡，不开裂，不粉化，无锈蚀，允许有轻微变色）。
广泛应用于高炉、热风炉内外壁、烟囱、烟道、烘道、排气管、高温热气管道、加热炉、热交换器以及其它非金属和金属表面高温防腐保护。
施工工艺
（1）前处理：基材表面必须采用喷砂外理，达Sa2.5级；
（2）用稀释剂擦洗工件表面；
（3）用专用配套稀释剂调节涂料粘度，稀释剂采用专用稀释剂，用量大致为：无气喷涂——约5%（以涂料重量计）；空气喷涂——约15－20%（以涂料重量计）；刷涂——约10－15%（以涂料重量计）；
（4）施工方法：无气喷涂、空气喷涂或刷涂。
注意：施工时底材温度必须高于露点以上3℃，但不得高于60℃；
（5）涂料固化：施涂完毕，常温自然固化后投入使用或室温干燥0.5－1.0小时，然后置于180－200℃烘箱中烘烤0.5小时，取出降温待用。
其它施工参数密度——约1.08g/cm3；
干膜厚度（一道）25um；湿膜厚度56um；
闪点－27℃；
涂覆用量－－120g/m2；
涂装间隔时间：8－24小时/25℃以下，4－8小时/25℃以上。
涂料贮存期：6个月。
超过此期限，经检验合格仍可使用。
