H3C 防火墙F100 基本配置
H3CF100-配置实例
网络环境:固定IP,光钎接入。
硬件环境: IbmX3650M3 一台( OA ),双网卡,一台H3C F100-A 防火墙一台。
客户需求:要求内部网络经过防火墙接见外网,外网客户端经过防火墙能够接见内部OA 服务器。
实行步骤:服务器做好系统并把数据库调试好。
防火墙的调试,经过串口线连结簿本PC 和防火墙,用超级终端。
可用 2 种调试方法。
Web 界面的调试和命令行的调试。
先是第一种方法。
详细操作以下:1》由于机器默认是没有ip 和用户名和密码的,因此就需要超级终端经过命令行来给机器配置,操作以下:由于机器自己带一条console 口的串口线,把另一端连结到带串口的笔录本上,由于有的簿本没有9 针的串口,因此最好买一条九针转U 口的,连到笔录本的U 口上面,接下来就是打串口的驱动了,在网上下个全能的串口驱动也是能用的(附件里有自己用的一个驱动),连结好此后,把防火墙通上电。
2》在簿本上点击开始 - 程序 - 附件 - 通信 - 超级终端,翻开后是新建连结,在名称里输入 comm1,选第一个图标,点击确立,在连结时使用的下拉菜单中选直接连结到串口 1,点击确立,而后在串口的属性对话框中设置波特率为 9600 ,数据位为 8 ,奇偶校验为无,停止位为1,流量控制为无,按[确立]按钮,返回超级终端窗口。
接下来配置超级终端属性在超级终端中选择[属性 /设置]一项,进入图 4-5 所示的属性设置窗口。
选择终端仿真种类为 VT100 或自动检测,按[确立]按钮,返回超级终端窗口。
连通后在超级终端里会显示防火墙的信息。
机子会提示你Ctrl+B你不用管,这是进ROOT 菜单的。
接下来就要为防火墙配置管理IP,用户名和密码了配置有 2 种模式,一般状况下用路由模式,先配置IP为使防火墙能够与其余网络设施互通,一定先将相应接口加入到某一安全地区中,且将缺省的过滤行为设置为同意,并为接口(以GigabitEthernet0/0为例)这是 lan0 的接口,配置IP地点。
H3C SecPath F100系列防火墙详细介绍
国密办加密卡
√
√
√
√
√
√
FE插卡
√
√
√
√
√
√
GE插卡
√
√
√
×
×
√
300×180
×45
300×42
×220
436×44
×330
436×44
×430
436×44
×430
436×44
×430
436×44
×430
模块支持情况一览表
模块
F1000-A
F1000-S
F100-E
F100-A
F100-M
V1000-A
SSL VPN
√
√
√
√
√
√
ASM
√
√
×
√
√
×
NSM
√
√
×
√
√
(100BASE
-TX交换)
4个FE接口
3WAN
3WAN+4LAN
4个FE接口
4个固定GE(两个固定光电COMBO口,两个电口)
2个固定GE(两个固定光电COMBO口)
1
支持的单板类型
NA
NA
1FE/2FE/
4FE/IPSec
加密卡
1FE/2FE/
4FE/
IPSec加密卡
1FE/2FE/
4FE/1GBE/
产品基本规格
项目/规格
特性/规格/说明
F100-C
F100-S
F100-M
F100-A
F100-E
F1000-S
F1000-A
性能指标

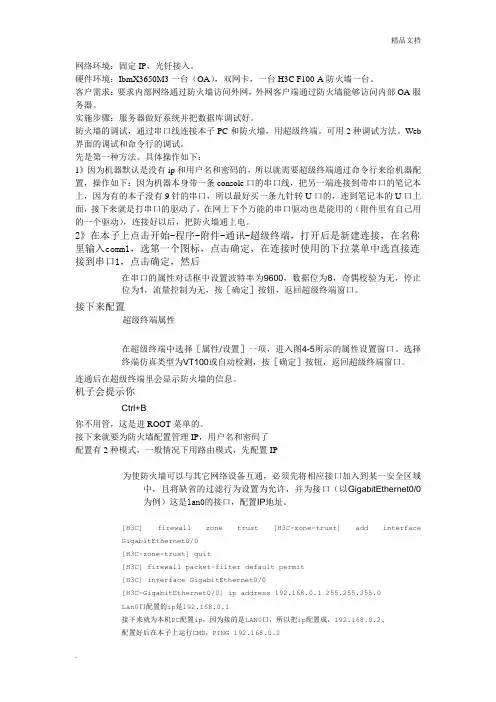

H3C F100-配置实例
网络环境:固定IP,光钎接入。
硬件环境:IbmX3650M3一台(OA),双网卡,一台H3C F100-A防火墙一台。
客户需求:要求内部网络通过防火墙访问外网,外网客户端通过防火墙能够访问内部OA服务器。
实施步骤:服务器做好系统并把数据库调试好。
防火墙的调试,通过串口线连接本子PC和防火墙,用超级终端。
可用2种调试方法。
Web 界面的调试和命令行的调试。
先是第一种方法。
具体操作如下:1》因为机器默认是没有ip和用户名和密码的,所以就需要超级终端通过命令行来给机器配置,操作如下:因为机器本身带一条console口的串口线,把另一端连接到带串口的笔记本上,因为有的本子没有9针的串口,所以最好买一条九针转U口的,连到笔记本的U口上面,接下来就是打串口的驱动了,在网上下个万能的串口驱动也是能用的(附件里有自己用的一个驱动),连接好以后,把防火墙通上电。
2》在本子上点击开始-程序-附件-通讯-超级终端,打开后是新建连接,在名称里输入comm1,选第一个图标,点击确定,在连接时使用的下拉菜单中选直接连接到串口1,点击确定,然后在串口的属性对话框中设置波特率为9600,数据位为8,奇偶校验为无,停止位为1,流量控制为无,按[确定]按钮,返回超级终端窗口。
接下来配置超级终端属性在超级终端中选择[属性/设置]一项,进入图4-5所示的属性设置窗口。
选择终端仿真类型为VT100或自动检测,按[确定]按钮,返回超级终端窗口。
连通后在超级终端里会显示防火墙的信息。
机子会提示你Ctrl+B你不用管,这是进ROOT菜单的。
接下来就要为防火墙配置管理IP,用户名和密码了配置有2种模式,一般情况下用路由模式,先配置IP为使防火墙可以与其它网络设备互通,必须先将相应接口加入到某一安全区域中,且将缺省的过滤行为设置为允许,并为接口(以GigabitEthernet0/0为例)这是lan0的接口,配置IP地址。
[H3C] firewall zone trust [H3C-zone-trust] add interfaceGigabitEthernet0/0[H3C-zone-trust] quit[H3C] firewall packet-filter default permit[H3C] interface GigabitEthernet0/0[H3C-GigabitEthernet0/0] ip address 192.168.0.1 255.255.255.0Lan0口配置的ip是192.168.0.1接下来就为本机PC配置ip,因为接的是LAN0口,所以把ip配置成,192.168.0.2.配置好后在本子上运行CMD,PING 192.168.0.2PING通后,接下来就是为防火墙配置用户名和密码例如:建立一个用户名和密码都为admin,帐户类型为telnet,权限等级为3的管理员用户,运行下面的命令:[H3C] local-user admin[H3C-luser-admin] password simple admin[H3C-luser-admin] service-type telnet[H3C-luser-admin] level 3配置好后从调试本子的IE中,敲入192.168.0.1,回车就进入WEB界面,敲入admin后就进入WEB的配置管理界面。
H3C SecPath F100系列防火墙配置教程
H3C SecPath F100系列防火墙配置教程初始化配置〈H3C〉system-view开启防火墙功能[H3C]firewall packet-filter enable[H3C]firewall packet-filter default permit分配端口区域[H3C] firewall zone untrust[H3C-zone-trust] add interface GigabitEthernet0/0[H3C] firewall zone trust[H3C-zone-trust] add interface GigabitEthernet0/1工作模式firewall mode transparent 透明传输firewall mode route 路由模式http 服务器使能HTTP 服务器 undo ip http shutdown关闭HTTP 服务器 ip http shutdown添加WEB用户[H3C] local-user admin[H3C-luser-admin] password simple admin[H3C-luser-admin] service-type telnet[H3C-luser-admin] level 3开启防范功能firewall defend all 打开所有防范切换为中文模式 language-mode chinese设置防火墙的名称 sysname sysname配置防火墙系统IP 地址 firewall system-ip system-ip-address [ address-mask ] 设置标准时间 clock datetime time date设置所在的时区 clock timezone time-zone-name { add | minus } time取消时区设置 undo clock timezone配置切换用户级别的口令 super password [ level user-level ] { simple | cipher } password取消配置的口令 undo super password [ level user-level ]缺缺省情况下,若不指定级别,则设置的为切换到3 级的密码。
H3C SecPath F100系列防火墙配置教程
H3C SecPath F100系列防火墙配置教程初始化配置〈H3C〉system-view开启防火墙功能[H3C]firewall packet-filter enable[H3C]firewall packet-filter default permit分配端口区域[H3C] firewall zone untrust[H3C-zone-trust] add interface GigabitEthernet0/0[H3C] firewall zone trust[H3C-zone-trust] add interface GigabitEthernet0/1工作模式firewall mode transparent 透明传输firewall mode route 路由模式http 服务器使能HTTP 服务器 undo ip http shutdown关闭HTTP 服务器 ip http shutdown添加WEB用户[H3C] local-user admin[H3C-luser-admin] password simple admin[H3C-luser-admin] service-type telnet[H3C-luser-admin] level 3开启防范功能firewall defend all 打开所有防范切换为中文模式 language-mode chinese设置防火墙的名称 sysname sysname配置防火墙系统IP 地址 firewall system-ip system-ip-address [ address-mask ] 设置标准时间 clock datetime time date设置所在的时区 clock timezone time-zone-name { add | minus } time取消时区设置 undo clock timezone配置切换用户级别的口令 super password [ level user-level ] { simple | cipher } password取消配置的口令 undo super password [ level user-level ]缺缺省情况下,若不指定级别,则设置的为切换到3 级的密码。
H3C SecPath F100系列防火墙01-入门配置指导-基本配置
• 配置 NAT 静态转换
nat static local-ip [ vpn-instance local-name ] global-ip [ vpn-instance global-name ]
• 使配置在接口上生效
nat outbound static
nat outbound [ acl-number ] [ address-group group-number [ vpn-instance vpn-instance-name ] [ no-pat ] ] [ track vrrp virtual-router-id ]
目录
1 基本配置 ············································································································································ 1-1 1.1 概述 ···················································································································································1-1 1.2 通过Web方式进行设备基本配置 ·······································································································1-1 1.3 通过命令行方式进行设备基本配置 ····································································································1-8 1.4 业务配置说明·····································································································································1-9
H3C SecPath F100-C-EI 防火墙说明书
目录第1章产品介绍...............................................................................1-11.1 简介....................................................................................1-11.2 外观....................................................................................1-21.2.1 前面板......................................................................1-21.2.2 后面板......................................................................1-21.3 规格....................................................................................1-31.4 指示灯................................................................................1-31.5 固定接口.............................................................................1-41.5.1 配置口......................................................................1-41.5.2 以太网口..................................................................1-5第2章安装前准备工作....................................................................2-12.1 安装场所要求......................................................................2-12.1.1 温度/湿度要求..........................................................2-12.1.2 洁净度要求...............................................................2-12.1.3 防静电要求...............................................................2-22.1.4 电磁环境要求...........................................................2-42.1.5 防雷击要求...............................................................2-42.1.6 检查安装台...............................................................2-52.1.7 机柜安装要求...........................................................2-52.2 安全注意事项......................................................................2-52.2.1 安全标志..................................................................2-52.2.2 通用安全建议...........................................................2-62.2.3 用电安全..................................................................2-62.3 安装工具、仪表和设备.......................................................2-6第3章防火墙的安装.......................................................................3-13.1 防火墙安装流程..................................................................3-13.2 安装防火墙到指定位置.......................................................3-13.2.1 安装防火墙到工作台................................................3-23.2.2 安装防火墙到机柜....................................................3-23.3 连接保护地线......................................................................3-43.4 连接电源线.........................................................................3-53.5 连接接口电缆......................................................................3-73.5.1 连接配置口电缆.......................................................3-73.5.2 连接以太网电缆.......................................................3-83.6 安装后的检查......................................................................3-8第4章防火墙的启动与配置............................................................4-14.1 搭建配置环境......................................................................4-14.1.1 连接防火墙到配置终端............................................4-14.1.2 设置配置终端的参数................................................4-14.2 防火墙上电.........................................................................4-44.2.1 上电前检查...............................................................4-44.2.2 防火墙上电...............................................................4-54.2.3 上电后检查/操作......................................................4-54.3 启动过程.............................................................................4-54.4 防火墙配置的基本思路.......................................................4-64.5 命令行接口.........................................................................4-74.5.1 命令行接口的特点....................................................4-74.5.2 命令行接口...............................................................4-7第5章防火墙的软件维护................................................................5-15.1 Boot菜单.............................................................................5-15.1.1 防火墙的Boot菜单....................................................5-25.1.2 防火墙的Boot ROM子菜单......................................5-35.2 利用XModem协议完成应用程序和Boot ROM程序升级.........5-45.2.1 应用程序的升级.......................................................5-45.2.2 Boot ROM程序的升级..............................................5-75.2.3 Boot ROM程序扩展段的升级...................................5-85.3 通过TFTP完成应用程序的升级..........................................5-85.4 利用FTP完成程序/文件的上传下载..................................5-125.5 应用程序及配置文件的维护..............................................5-165.5.1 显示所有文件.........................................................5-165.5.2 删除文件................................................................5-175.6 Boot ROM程序扩展段的备份及恢复.................................5-185.6.1 在FLASH中备份Boot ROM程序的扩展段..............5-185.6.2 从FLASH中恢复Boot ROM程序扩展段..................5-185.7 口令丢失的处理................................................................5-195.7.1 用户口令丢失.........................................................5-195.7.2 Boot ROM口令丢失...............................................5-20第6章安装故障处理.......................................................................6-16.1 电源系统问题故障处理.......................................................6-16.2 配置系统故障处理..............................................................6-1插图目录图1-1 F100-C-EI防火墙前面板.................................................1-2图1-2 F100-C-EI防火墙后面板.................................................1-2图1-3 配置口电缆示意图..........................................................1-5图1-4 以太网电缆示意图..........................................................1-6图2-1 佩戴防静电手腕示意图...................................................2-4图3-1 防火墙安装流程..............................................................3-1图3-2 挂耳结构图.....................................................................3-2图3-3 安装左、右前挂耳到防火墙的两侧.................................3-3图3-4 固定防火墙到机架..........................................................3-3图3-5 连接保护地接地端子到防火墙........................................3-4图3-6 连接保护地线到接地排...................................................3-5图3-7 连接交流电源线..............................................................3-6图3-8 连接配置口电缆..............................................................3-7图4-1 新建连接........................................................................4-1图4-2 本地配置连接端口设置...................................................4-2图4-3 串口参数设置.................................................................4-2图4-4 超级终端窗口.................................................................4-3图4-5 终端类型设置.................................................................4-4图5-1 断开终端连接.................................................................5-5图5-2 修改波特率.....................................................................5-5图5-3 [发送文件]对话框............................................................5-6图5-4 正在发送文件界面..........................................................5-6图5-5 搭建TFTP升级环境........................................................5-9图5-6 搭建FTP升级环境........................................................5-12表格目录表1-1 F100-C-EI防火墙规格....................................................1-3表1-2 F100-C-EI指示灯含义....................................................1-3表1-3 配置口属性.....................................................................1-4表1-4 以太网口属性.................................................................1-5表2-1 机房温度/湿度要求.........................................................2-1表2-2 机房灰尘含量限值..........................................................2-2表2-3 机房有害气体限值..........................................................2-2第1章产品介绍1.1 简介H3C SecPath F100-C-EI防火墙设备(以下简称F100-C-EI)是H3C公司面向家庭办公、小型办公室(Small Office Home Office,SOHO)开发的新一代专业防火墙产品。
H3CF100-配置实例
H3CF100-配置实例网络环境:固定IP,光钎接入。
硬件环境:IbmX3650M3 一台(OA ),双网卡,一台H3C F100-A 防火墙一台。
客户需求:要求内部网络通过防火墙访问外网, 外网客户端通过防火墙能够访问内部OA 服务器。
实施步骤:服务器做好系统并把数据库调试好。
防火墙的调试,通过串口线连接本子PC和防火墙,用超级终端。
可用2种调试方法。
Web 界面的调试和命令行的调试。
先是第一种方法。
具体操作如下:1》因为机器默认是没有ip 和用户名和密码的, 所以就需要超级终端通过命令行来给机器配置,操作如下:因为机器本身带一条con sole 口的串口线,把另一端连接到带串口的笔记本上,因为有的本子没有9针的串口,所以最好买一条九针转U 口的,连到笔记本的U 口上面,接下来就是打串口的驱动了, 在网上下个万能的串口驱动也是能用的(附件里有自己用的一个驱动),连接好以后,把防火墙通上电。
2》在本子上点击开始-程序- 附件- 通讯-超级终端,打开后是新建连接,在名称里输入comm]选第一个图标,点击确定,在连接时使用的下拉菜单中选直接连接到串口1 ,点击确定,然后在串口的属性对话框中设置波特率为9600 ,数据位为8,奇偶校验为无,停止位为1,流量控制为无,按[确定]按钮,返回超级终端窗口。
接下来配置超级终端属性在超级终端中选择[属性/设置]一项,进入图4-5所示的属性设置窗口。
选择终端仿真类型为VT100 或自动检测,按[确定]按钮,返回超级终端窗口。
连通后在超级终端里会显示防火墙的信息。
机子会提示你Ctrl+B你不用管,这是进ROOT 菜单的。
接下来就要为防火墙配置管理IP,用户名和密码了配置有 2 种模式,一般情况下用路由模式,先配置IP为使防火墙可以与其它网络设备互通,必须先将相应接口加入到某一安全区域中,且将缺省的过滤行为设置为允许,并为接口(以GigabitEthernet0/0 为例)这是lanO的接口,配置IP地址。
H3C SecPath F100系列防火墙配置
H3C SecPath F100系列防火墙配置2009-10-13 16:52:34标签:H3C防火墙配置初始化配置〈H3C〉system-view开启防火墙功能[H3C]firewall packet-filter enable[H3C]firewall packet-filter default permit分配端口区域[H3C] firewall zone untrust[H3C-zone-trust] add interface GigabitEthernet0/0[H3C] firewall zone trust[H3C-zone-trust] add interface GigabitEthernet0/1工作模式firewall mode transparent 透明传输firewall mode route 路由模式http 服务器使能HTTP 服务器 undo ip http shutdown关闭HTTP 服务器 ip http shutdown添加WEB用户[H3C] local-user admin[H3C-luser-admin] password simple admin[H3C-luser-admin] service-type telnet[H3C-luser-admin] level 3开启防范功能firewall defend all 打开所有防范切换为中文模式 language-mode chinese设置防火墙的名称 sysname sysname配置防火墙系统IP 地址 firewall system-ip system-ip-address [ address-mask ]设置标准时间 clock datetime time date设置所在的时区 clock timezone time-zone-name { add | minus } time取消时区设置 undo clock timezone配置切换用户级别的口令 super password [ level user-level ] { simple | cipher } password取消配置的口令 undo super password [ level user-level ]缺缺省情况下,若不指定级别,则设置的为切换到3 级的密码。
H3C-f100c防火墙设置
H3C-f100c防火墙设置H3C服务电话:400-810-0504Console口中需记住的命令:system-view:进入系统视图display current-configuration :查看系统配置reboot:重启命令save:保存命令language-mode Chinese :提示成中文状态quit:退出命令配置步骤1、按着说明书操作连接上console口2、配置防火墙缺省允许报文通过。
<H3C> system-view[H3C] firewall packet-filter default permit3、为防火墙的以太网接口配置IP地址,并将接口加入到安全区域。
[H3C] interface Ethernet0/0[H3C-Ethernet0/0] ip address *.*.*.* 255.255.255.0(应该配上调试主机同一网段的地址,启用WEB时必须连上ethernet0口,也就是lan0口)[H3C-tEthernet0/0] quit[H3C] firewall zone trust[H3C-zone-trust] add interface Ethernet0/04、使用Ping命令验证网络连接性。
<H3C> ping *.*.*.*5、添加登录用户[H3C] local-user admin[H3C-luser-admin] password simple admin[H3C-luser-admin] service-type telnet[H3C-luser-admin] level 36、在系统视图下输入:undo insulate(4个lan口使用一个IP,可当hub使用)7、save8、reboot9、display current-configuration10、用quit退出,用IE输入配好的IP地址进入防火墙web界面,如图1-1。
H3C SecPath F100-C-EI 防火墙说明书
目录第1章产品介绍...............................................................................1-11.1 简介....................................................................................1-11.2 外观....................................................................................1-21.2.1 前面板......................................................................1-21.2.2 后面板......................................................................1-21.3 规格....................................................................................1-31.4 指示灯................................................................................1-31.5 固定接口.............................................................................1-41.5.1 配置口......................................................................1-41.5.2 以太网口..................................................................1-5第2章安装前准备工作....................................................................2-12.1 安装场所要求......................................................................2-12.1.1 温度/湿度要求..........................................................2-12.1.2 洁净度要求...............................................................2-12.1.3 防静电要求...............................................................2-22.1.4 电磁环境要求...........................................................2-42.1.5 防雷击要求...............................................................2-42.1.6 检查安装台...............................................................2-52.1.7 机柜安装要求...........................................................2-52.2 安全注意事项......................................................................2-52.2.1 安全标志..................................................................2-52.2.2 通用安全建议...........................................................2-62.2.3 用电安全..................................................................2-62.3 安装工具、仪表和设备.......................................................2-6第3章防火墙的安装.......................................................................3-13.1 防火墙安装流程..................................................................3-13.2 安装防火墙到指定位置.......................................................3-13.2.1 安装防火墙到工作台................................................3-23.2.2 安装防火墙到机柜....................................................3-23.3 连接保护地线......................................................................3-43.4 连接电源线.........................................................................3-53.5 连接接口电缆......................................................................3-73.5.1 连接配置口电缆.......................................................3-73.5.2 连接以太网电缆.......................................................3-83.6 安装后的检查......................................................................3-8第4章防火墙的启动与配置............................................................4-14.1 搭建配置环境......................................................................4-14.1.1 连接防火墙到配置终端............................................4-14.1.2 设置配置终端的参数................................................4-14.2 防火墙上电.........................................................................4-44.2.1 上电前检查...............................................................4-44.2.2 防火墙上电...............................................................4-54.2.3 上电后检查/操作......................................................4-54.3 启动过程.............................................................................4-54.4 防火墙配置的基本思路.......................................................4-64.5 命令行接口.........................................................................4-74.5.1 命令行接口的特点....................................................4-74.5.2 命令行接口...............................................................4-7第5章防火墙的软件维护................................................................5-15.1 Boot菜单.............................................................................5-15.1.1 防火墙的Boot菜单....................................................5-25.1.2 防火墙的Boot ROM子菜单......................................5-35.2 利用XModem协议完成应用程序和Boot ROM程序升级.........5-45.2.1 应用程序的升级.......................................................5-45.2.2 Boot ROM程序的升级..............................................5-75.2.3 Boot ROM程序扩展段的升级...................................5-85.3 通过TFTP完成应用程序的升级..........................................5-85.4 利用FTP完成程序/文件的上传下载..................................5-125.5 应用程序及配置文件的维护..............................................5-165.5.1 显示所有文件.........................................................5-165.5.2 删除文件................................................................5-175.6 Boot ROM程序扩展段的备份及恢复.................................5-185.6.1 在FLASH中备份Boot ROM程序的扩展段..............5-185.6.2 从FLASH中恢复Boot ROM程序扩展段..................5-185.7 口令丢失的处理................................................................5-195.7.1 用户口令丢失.........................................................5-195.7.2 Boot ROM口令丢失...............................................5-20第6章安装故障处理.......................................................................6-16.1 电源系统问题故障处理.......................................................6-16.2 配置系统故障处理..............................................................6-1插图目录图1-1 F100-C-EI防火墙前面板.................................................1-2图1-2 F100-C-EI防火墙后面板.................................................1-2图1-3 配置口电缆示意图..........................................................1-5图1-4 以太网电缆示意图..........................................................1-6图2-1 佩戴防静电手腕示意图...................................................2-4图3-1 防火墙安装流程..............................................................3-1图3-2 挂耳结构图.....................................................................3-2图3-3 安装左、右前挂耳到防火墙的两侧.................................3-3图3-4 固定防火墙到机架..........................................................3-3图3-5 连接保护地接地端子到防火墙........................................3-4图3-6 连接保护地线到接地排...................................................3-5图3-7 连接交流电源线..............................................................3-6图3-8 连接配置口电缆..............................................................3-7图4-1 新建连接........................................................................4-1图4-2 本地配置连接端口设置...................................................4-2图4-3 串口参数设置.................................................................4-2图4-4 超级终端窗口.................................................................4-3图4-5 终端类型设置.................................................................4-4图5-1 断开终端连接.................................................................5-5图5-2 修改波特率.....................................................................5-5图5-3 [发送文件]对话框............................................................5-6图5-4 正在发送文件界面..........................................................5-6图5-5 搭建TFTP升级环境........................................................5-9图5-6 搭建FTP升级环境........................................................5-12表格目录表1-1 F100-C-EI防火墙规格....................................................1-3表1-2 F100-C-EI指示灯含义....................................................1-3表1-3 配置口属性.....................................................................1-4表1-4 以太网口属性.................................................................1-5表2-1 机房温度/湿度要求.........................................................2-1表2-2 机房灰尘含量限值..........................................................2-2表2-3 机房有害气体限值..........................................................2-2第1章产品介绍1.1 简介H3C SecPath F100-C-EI防火墙设备(以下简称F100-C-EI)是H3C公司面向家庭办公、小型办公室(Small Office Home Office,SOHO)开发的新一代专业防火墙产品。
H3C F100防火墙配置实例
H3C F100防火墙配置实例要求:内网192.168.88.1外网192.168.33.1开启DHCP 通过地址转换内网电脑上网下面是我的H3C F100的硬件和软件版本H3C Comware SoftwareComware software, Version 3.40, Release 5102P02 Copyright (c) 2004-2009 Hangzhou H3C Technologies Co., Ltd.All rights reserved.Without theowner's prior written consent, no decompiling nor reverse-engineering shall be allowed.H3C SecPath F100-C-EI uptime is 0 week, 0 day, 0 hour,7 minutesCPU type: Mips IDT RC32365 150MHz64M bytes SDRAM Memory8M bytes Flash MemoryPcb Version:2.0Logic Version:1.0BootROM Version:1.17[SLOT 0] 5FE (Hardware)2.0, (Driver)2.0,(Cpld)1.0[SLOT 1] 1SE (Hardware)1.0, (Driver)1.0,(Cpld)1.01.打开防火墙包过滤firewall packet-filter enablefirewall packet-filter default permit2.添加接口至信任区(内网)和非信任区(外网)firewall zone trustadd interface Ethernet0/0firewall zone untrustadd interface Ethernet0/43.添加内网接口地址interface Ethernet0/0ip address 192.168.88.1 255.255.255.0 4.添加外网接口地址并添加默认路由interface Ethernet0/4ip address 192.168.33.99 255.255.255.0ip route-static 0.0.0.0 0.0.0.0 192.168.33.1 5.设置DHCP地址池并启用DHCP功能dhcp enabledhcp server ip-pool pool1network 192.168.88.0 mask 255.255.255.0gateway-list 192.168.88.1dns-list 222.85.85.856.设置内网的ACLacl number 2001rule 0 permit source 192.168.88.0 0.0.0.2557.设置NAT地址池nat address-group 1 192.168.33.99 192.168.33.998.在外网接口下开始地址转换interface Ethernet0/4nat outbound 2001 address-group 1 no-pat。
华三防火墙h3cf100基本配置说明资料
华三防火墙H3C F100配置说明一、开通网口用超级终端开通GE0/0网口先输入〈H3C〉system-view 初始化配置再输入[H3C] interzone policy default by-priority 开通GE0/0网口二、连接将服务器的IP设成192.168.0.2 子网掩码255.255.255.0与华为防火墙的GE0/0相连(默认iP是192.168.0.1)三、配置1.打开浏览器,输入192.168.0.12.输入用户名(admin )、密码(admin )以及验证码(注意大小写)后进入配置界面。
3.先把端口加入相应的域。
外网口就加入Untrust 域,内网口就加入Trust口。
设备管理—安全域,编辑Trust和Untrust区域。
选择0/1为Trust区域,选择0/2为Untrust区域。
4.为相应的接口配置上相应的IP地址。
设备管理—接口管理,编辑0/1,三层模式,静态路由,IP地址192.168.1.1 掩码:255.255.255.0编辑0/2,三层模式,静态路由,IP地址10.178.177.230 掩码:255.255.255.05.网络管理—DHCP-DHCP服务器,选择启动,动态。
新建,如下图填入IP,掩码,网关和DNS.6.防火墙—ACL新建ACL,在ID中填入2000确定后点击详细信息,新建对2000进行配置,pernit和无限制。
7.防火墙—NAT—动态地址转化新建,选择0/2口,2000,easy IP。
8.网络管理—路由管理—静态路由新建目标IP:0.0.0.0 掩码:0.0.0.0 下一跳:10.178.177.129出接口:0/29.设备管理—配置管理。
备份。
10.服务器网口填自动获取IP,与内网口0/1相连;外网连入外网口0/2。
0/0为配置口。
H3C 防火墙F100 基本配置
FTP server enable
#
ip route-static 0.0.0.0 0.0.0.0 202.99.198.129 preference 60
ip route-static 10.34.0.0 255.255.0.0 172.22.52.254 preference 60
ip route-static 192.168.0.0 255.255.0.0 10.10.10.1 preference 60
nat outbound 3003 address-group 2
#
interface Ethernet0/3
#
interface Encrypt1/0
#
interface NULL0
#
firewall zone local
set priority 100
#
firewall zone trust
add interface Ethernet0/0
#
firewall interzone local untrust
#
firewall interzone local DMZ
#
firewall interzone trust untrust
#
firewall interzone trust DMZ
#
firewall interzone DMZ untrust
#
firewall statistic system enable
#
radius scheme system
server-type extended
#
domain system
#
local-user admin
H3C F100-配置实例
网络环境:固定IP,光钎接入。
硬件环境:IbmX3650M3一台(OA),双网卡,一台H3C F100—A防火墙一台。
客户需求:要求内部网络通过防火墙访问外网,外网客户端通过防火墙能够访问内部OA服务器。
实施步骤:服务器做好系统并把数据库调试好。
防火墙的调试,通过串口线连接本子PC和防火墙,用超级终端.可用2种调试方法.Web界面的调试和命令行的调试。
先是第一种方法.具体操作如下:1》因为机器默认是没有ip和用户名和密码的,所以就需要超级终端通过命令行来给机器配置,操作如下:因为机器本身带一条console口的串口线,把另一端连接到带串口的笔记本上,因为有的本子没有9针的串口,所以最好买一条九针转U口的,连到笔记本的U口上面,接下来就是打串口的驱动了,在网上下个万能的串口驱动也是能用的(附件里有自己用的一个驱动),连接好以后,把防火墙通上电。
2》在本子上点击开始—程序-附件—通讯-超级终端,打开后是新建连接,在名称里输入comm1,选第一个图标,点击确定,在连接时使用的下拉菜单中选直接连接到串口1,点击确定,然后在串口的属性对话框中设置波特率为9600,数据位为8,奇偶校验为无,停止位为1,流量控制为无,按[确定]按钮,返回超级终端窗口.接下来配置超级终端属性在超级终端中选择[属性/设置]一项,进入图4-5所示的属性设置窗口。
选择终端仿真类型为VT100或自动检测,按[确定]按钮,返回超级终端窗口。
连通后在超级终端里会显示防火墙的信息。
机子会提示你Ctrl+B你不用管,这是进ROOT菜单的.接下来就要为防火墙配置管理IP,用户名和密码了配置有2种模式,一般情况下用路由模式,先配置IP为使防火墙可以与其它网络设备互通,必须先将相应接口加入到某一安全区域中,且将缺省的过滤行为设置为允许,并为接口(以GigabitEthernet0/0为例)这是lan0的接口,配置IP地址。
[H3C] firewall zone trust [H3C-zone-trust] add interfaceGigabitEthernet0/0[H3C-zone—trust] quit[H3C] firewall packet—filter default permit[H3C] interface GigabitEthernet0/0[H3C-GigabitEthernet0/0] ip address 192.168。
H3C-f100c防火墙设置
H3C-f100c防火墙设置H3C服务电话:400-810-0504Console口中需记住的命令:system-view:进入系统视图display current-configuration :查看系统配置reboot:重启命令save:保存命令language-mode Chinese :提示成中文状态quit:退出命令配置步骤1、按着说明书操作连接上console口2、配置防火墙缺省允许报文通过。
<H3C> system-view[H3C] firewall packet-filter default permit3、为防火墙的以太网接口配置IP地址,并将接口加入到安全区域。
[H3C] interface Ethernet0/0[H3C-Ethernet0/0] ip address *.*.*.* 255.255.255.0(应该配上调试主机同一网段的地址,启用WEB时必须连上ethernet0口,也就是lan0口)[H3C-tEthernet0/0] quit[H3C] firewall zone trust[H3C-zone-trust] add interface Ethernet0/04、使用Ping命令验证网络连接性。
<H3C> ping *.*.*.*5、添加登录用户[H3C] local-user admin[H3C-luser-admin] password simple admin[H3C-luser-admin] service-type telnet[H3C-luser-admin] level 36、在系统视图下输入:undo insulate(4个lan口使用一个IP,可当hub使用)7、save8、reboot9、display current-configuration10、用quit退出,用IE输入配好的IP地址进入防火墙web界面,如图1-1。
H3C SecPath F100系列防火墙01-入门配置指导-基本配置
该命令在接口视图下执行
1-8
操作
基于ACL的 NAT Server
命令
nat server protocol pro-type global acl-number inside local-address [ local-port ] [ vpn-instance local-name ]
配置接口的IP地址
(12) 在 NAT 配置页面单击<下一步>按钮,进入如下图所示的页面。 图1-6 6/6: 基本配置向导
1-7
(13) 设置在提交配置的同时是否将设备当前的配置保存到下次启动配置文件(包括.cfg 文件和.xml 文件),并确认配置的参数是否正确,如果需要修改,则单击<上一步>按钮返回到前面的页 面对配置进行修改。
接口指定 IP 地址和网络掩码
• DHCP:表示接口通过 DHCP 协议自动获取 IP 地址 • 保持现有配置:表示保持接口 IP 地址的现有配置不变
修改当前接入接口的 IP 地址将导致与设备的连 接中断,请谨慎操作
当接口获取IP地址的方式为“静态地址”时,设置接口的IP 地址和网络掩码
(10) 在接口 IP 地址配置页面单击<下一步>按钮,进入 NAT 配置页面,如下图所示。 图1-5 5/6: 基本配置向导(NAT 配置)
外部IP地址:端口 内部IP地址:端口
配置内部服务器功能可能会导致与设备的连接中断(例如将外部 IP 地址指定为本地主 机的 IP 地址或当前接入接口的 IP 地址时),请谨慎操作
启用内部服务器时,设置服务器提供给外部访问的合法IP地址和服务端口号
启用内部服务器时,设置服务器在内部局域网的IP地址和服务端口号
设置是否在设备上启用Telnet服务 缺省情况下,Telnet服务处于关闭状态
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
acl number 3002
rule 0 permit ip
acl number 3003
rule 2 permit ip source 192.168.4.37 0
#
interface Aux0
async mode flow
#
interface Ethernet0/0
6.2 smtp
nat server protocol tcp global 202.99.198.135 ftp inside 192.168.6.1 ftp
#
interface Ethernet0/2
description to FXKY
ip address 172.22.52.179 255.255.255.0
#
firewall defend ip-spoofing
firewall defend land
firewall defend smurf
firewall defend fraggle
firewall defend winnuke
firewall defend icmp-redirect
firewall defend icmp-unreachable
set priority 85
#
firewall zone untrust
add interface Ethernet0/1
add interface Ethernet0/2
set priority 5
#
firewall zone DMZ
set priority 50
#
firewall interzone local trust
#
FTP server enable
#
ip route-static 0.0.0.0 0.0.0.0 202.99.198.129 preference 60
ip route-static 10.34.0.0 255.255.0.0 172.22.52.254 preference 60
ip route-static 192.168.0.0 255.255.0.0 10.10.10.1 preference 60
#
firewall statistic system enable
#
radius scheme system
server-type extended
#
domain system
#
local-user admin
password cipher 7;V09U^17Z+Q=^Q`MAF4<1!!
service-type ssh telnet terminal
connection-limit default deny
connection-limit default amount upper-limit 50 lower-limit 20
#
nat address-group 1 202.99.198.135 202.99.198.135
nat address-group 2 172.22.52.179 172.22.52.179
nat outbound 3003 address-group 2
#
interface Ethernet0/3
#
interface Encrypt1/0
#
interface NULL0
#
firewall zone local
set priority 100
#
firewall zone trust
add interface Ethernet0/0
H3C防火墙F100-C
<H3C>display saved-configuration
#
sysname H3C
#
firewall packet-filter enable
firewall packet-filter default permit
#
undo connection-limit enable
rule 8 deny tcp destination-port eq 593
rule 9 deny udp destination-port eq 593
rule 10 deny tcp destination-port eq 4444
rule 11 deny udp destination-port eq 1434
6.1 www
nat server protocol tcp global 202.99.198.135 8080 8080 inside 192.168.6.2 19
168.6.2 8080
nat server protocol tcp global 202.99.198.135 3389 3389 inside 192.168.6.1 19
#
firewall interzone local untrust
#
firewall interzone local DMZ
#
firewall interzone trust untrust
#
ቤተ መጻሕፍቲ ባይዱfirewall interzone trust DMZ
#
firewall interzone DMZ untrust
level 3
service-type ftp
service-type ppp
local-user wlg
password cipher 7;V09U^17Z+Q=^Q`MAF4<1!!
service-type telnet
level 3
local-user ycb
service-type telnet
level 3
#
acl number 3001
rule 0 deny tcp destination-port eq 135
rule 1 deny udp destination-port eq 135
rule 2 deny udp destination-port eq netbios-ssn
rule 3 deny tcp destination-port eq 139
168.6.1 3389
nat server protocol tcp global 202.99.198.135 110 110 inside 192.168.6.2 192.
8.6.2 pop3
nat server protocol tcp global 202.99.198.135 25 25 inside 192.168.6.2 192.16
ip address 10.10.10.2 255.255.255.0
#
interface Ethernet0/1
ip address 202.99.198.135 255.255.255.224
nat outbound 3001 address-group 1
nat server protocol tcp global 202.99.198.135 80 80 inside 192.168.6.1 192.16
firewall defend large-icmp
firewall defend teardrop
firewall defend ip-sweep
firewall defend port-scan
firewall defend arp-spoofing
firewall defend arp-reverse-query
user-interface aux 0
user-interface vty 0 4
user privilege level 3
set authentication password simple 123456
#
return
rule 4 deny tcp destination-port eq 445
rule 5 deny udp destination-port eq 445
rule 6 deny udp destination-port eq 539
rule 7 deny tcp destination-port eq 539
firewall defend source-route
firewall defend route-record
firewall defend tracert
firewall defend ping-of-death
firewall defend tcp-flag
firewall defend ip-fragment
firewall defend arp-flood
firewall defend frag-flood
firewall defend syn-flood enable
firewall defend udp-flood enable
firewall defend icmp-flood enable
#
user-interface con 0
