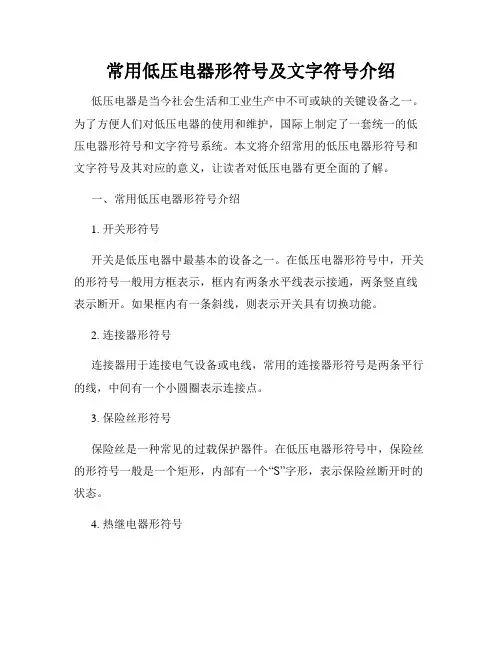

常用低压电器形符号及文字符号介绍

常用低压电器形符号及文字符号介绍低压电器是当今社会生活和工业生产中不可或缺的关键设备之一。

为了方便人们对低压电器的使用和维护，国际上制定了一套统一的低压电器形符号和文字符号系统。

本文将介绍常用的低压电器形符号和文字符号及其对应的意义，让读者对低压电器有更全面的了解。

一、常用低压电器形符号介绍1. 开关形符号开关是低压电器中最基本的设备之一。

在低压电器形符号中，开关的形符号一般用方框表示，框内有两条水平线表示接通，两条竖直线表示断开。

如果框内有一条斜线，则表示开关具有切换功能。

2. 连接器形符号连接器用于连接电气设备或电线，常用的连接器形符号是两条平行的线，中间有一个小圆圈表示连接点。

3. 保险丝形符号保险丝是一种常见的过载保护器件。

在低压电器形符号中，保险丝的形符号一般是一个矩形，内部有一个“S”字形，表示保险丝断开时的状态。

4. 热继电器形符号热继电器是一种用于控制电路的电器设备。

在低压电器形符号中，热继电器的形符号一般是一个带有弯曲引线的矩形，表示热继电器的外形。

5. 电动机形符号电动机是低压电器中常见的设备之一。

在低压电器形符号中，电动机的形符号一般是一个圆圈，圆圈内部有一个大箭头和一个小箭头，表示电动机的旋转方向。

二、常用低压电器文字符号介绍1. 开关文字符号开关的文字符号一般使用字母“S”表示。

2. 连接器文字符号连接器的文字符号一般使用字母“C”表示。

3. 保险丝文字符号保险丝的文字符号一般使用字母“F”表示。

4. 热继电器文字符号热继电器的文字符号一般使用字母“R”表示。

5. 电动机文字符号电动机的文字符号一般使用字母“M”表示。

通过上述对常用低压电器形符号及文字符号的介绍，我们了解到低压电器形符号用于直观地表示设备的外形，而文字符号则用于标识设备的具体功能。

在实际应用中，我们可以根据这些形符号和文字符号来识别和使用低压电器设备，提高工作效率和安全性。

总结起来，形符号和文字符号是低压电器中重要的标识符号系统，其作用在于使人们能够准确理解设备的外形和功能。

常用低压电器图形符号及文字符号

常用低压电器图形符号及文字符号Prepared on 24 November 2020接触器线圈，常开常闭主触点，常开常闭辅助触点电磁式继电器的图形符号时间继电器的图形符号热继电器的图形符号速度继电器的图形符号按钮的图形符号行程开关的图形符号接近开关的图形符号刀开关的图形符号低压断路器的图形符号熔断器的图形符号电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序) KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序) KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关 Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE 电力干线 WPM照明干线 WLM应急照明干线 WEM 滑触线 WT合闸小母线 WCL 控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预报音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF 排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA 电动执行器 YE发热器件(电加热) FH 照明灯(发光器件) EL 空气调节器 EV电加热器加热元件 EE 感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B 压力变换器 BP温度变换器 BT 速度变换器 BV时间测量传感器 BT1BK 液位测量传感器 BL温度测量传感器 BHBM。

(完整)低压电器图形符号及文字符号大全,推荐文档

接触器线圈，常开常闭主触点，常开常闭辅助触点电磁式继电器的图形符号时间继电器的图形符号热继电器的图形符号速度继电器的图形符号按钮的图形符号行程开关的图形符号接近开关的图形符号刀开关的图形符号低压断路器的图形符号熔断器的图形符号电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器 BHBM。

常用低压电器图形符号及文字符号

接触器线圈，常开常闭主触点，常开常闭辅助触点电磁式继电器的图形符号时间继电器的图形符号热继电器的图形符号速度继电器的图形符号按钮的图形符号行程开关的图形符号接近开关的图形符号刀开关的图形符号低压断路器的图形符号熔断器的图形符号电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF 变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器 BHBM。

低压电器图形符号及文字符号大全

接触器线圈,常开常闭主触点，常开常闭辅助触点电磁式继电器的图形符号时间继电器的图形符号热继电器的图形符号速度继电器的图形符号按钮的图形符号行程开关的图形符号接近开关的图形符号刀开关的图形符号低压断路器的图形符号熔断器的图形符号电路图常用符号:AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA（NZ）电流继电器（负序零序）KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV（NZ）电压继电器（负序零序）KP 极化继电器KR 干簧继电器KI 阻抗继电器KW（NZ）功率方向继电器（负序零序）KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q—-电路的开关器件FU--熔断器FR——热继电器KM -—接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT—-延时有或无继电器SB——按钮开关Q—-电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪）PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电）母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI 电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件（电加热）FH 照明灯（发光器件）EL 空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器 B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器 BHBM。

常用低压电器图形符号及文字符号

接触器线圈，常开常闭主触点，常开常闭辅助触点电磁式继电器的图形符号时间继电器的图形符号热继电器的图形符号速度继电器的图形符号按钮的图形符号行程开关的图形符号接近开关的图形符号刀开关的图形符号低压断路器的图形符号熔断器的图形符号电路图常用符号：.AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序) KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序) KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器.KM ——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW 无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB 电力分支线WP照明分支线WL应急照明分支线WE 电力干线WPM照明干线WLM.应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS 预报音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT 复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST 电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC 变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD.绕线转子感应电动机MW 鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA 滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF限流电阻器RC光电池热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器BHBM如有侵权请联系告知删除，感谢你们的配合！。

低压电器图形符号及文字符号大全

接触器线圈，常开常闭主触点，常开常闭辅助触点之答禄夫天创作电磁式继电器的图形符号时间继电器的图形符号热继电器的图形符号速度继电器的图形符号按钮的图形符号行程开关的图形符号接近开关的图形符号刀开关的图形符号低压断路器的图形符号熔断器的图形符号电路图经常使用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序) KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序) KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关 Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB 插接式(馈电)母线 WIB电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS预报音响小母线 WPS电压小母线 WV事故照明小母线 WELM避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压呵护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW 鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE 感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间丈量传感器 BT1BK液位丈量传感器 BL温度丈量传感器BHBM。

低压电器图形符号及文字符号大全

接触器线圈, 常开常闭主触点, 常开常闭辅助触点之吉白夕凡创作电磁式继电器的图形符号时间继电器的图形符号热继电器的图形符号速度继电器的图形符号按钮的图形符号行程开关的图形符号接近开关的图形符号刀开关的图形符号高压断路器的图形符号熔断器的图形符号电路图经常使用符号：AC 交流电DC 直流电FU 熔断器G 发机电M 电念头HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序) KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序) KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关 Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最年夜需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY 蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预报音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压呵护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电念头 M异步电念头 MA同步电念头 MS直流电念头 MD绕线转子感应电念头 MW鼠笼型电念头 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA 电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间丈量传感器 BT1BK液位丈量传感器 BL温度丈量传感器BHBM。

低压电器图形符号及文字符号大全

接触器线圈，常开常闭主触点，常开常闭辅助触点电磁式继电器的图形符号时间继电器的图形符号热继电器的图形符号速度继电器的图形符号按钮的图形符号行程开关的图形符号接近开关的图形符号刀开关的图形符号电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序) KP 极化继电器KR 干簧继电器KA(NZ) 电流继电器(负序零序) KI 阻抗继电器低压断路器的图形符号熔断器的图形符号KM ——接触器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV 电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA 电压表PV有功电度表PJ 无功电度表PJR频率表PF相位表PPA 最大需量表(负荷监控仪) PM 功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR合闸小母线WCL 声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM应急照明干线WEM滑触线WT控制小母线W C信号小母线W S闪光小母线WF事故音响小母线WFS 预报音响小母线WPS 电压小母线WV事故照明小母线WELM 避雷器 F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器 C电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT复位按钮SR限位开关SQ接近开关SQP手动控制开关SH防火阀YF 时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV排烟阀YS 电磁锁YL 跳闸线圈YT 合闸线圈YC气动执行器YPAYA电动执行器YE发热器件(电加热) FH照明灯(发光器件) EL 空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF 消弧线圈LA 滤波电容器LL电阻器变阻器R电位器RP 热敏电阻RT 光敏电阻RL压敏电阻RPS 接地电阻RG 放电电阻RD 启动变阻器RS 频敏变阻器RF限流电阻器RC光电池热电传感器 B 压力变换器BP温度变换器BT 速度变换器BV时间测量传感器BT1BK 液位测量传感器BL温度测量传感器BHBMWelcome To Download !!!欢迎您的下载，资料仅供参考！精品资料。

常用低压电器图形符号和文字符号

1.15 电器的文字符号和图形符号1.15.1 电器的文字符号电器的文字符号目前执行国家标淮GB?5094—85《电气技术中的项目代号》和GB?7159—87《电气技术中的文字符号制定通则》。

这两个标准都是根据IEC国际标准而制定的。

在GB?7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。

文字符号分为基本文字符号和辅助文字符号。

基本文字符号分为单字母符号和双字母符号两种。

单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。

如C表示电容器类，R表示电阻器类等。

双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。

例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。

文字符号用于标明电器的名称、功能、状态和特征。

同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。

辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。

辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。

辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。

1.15.2 电器的图形符号电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。

该标准给出了大量的常用电器图形符号，表示产品特征。

通常用比较简单的电器作为一般符号。
