锁相环特斯拉线圈制作图解成品镇楼————————————————————————项目：锁相环特斯拉线圈（PLLsstc）难度：★★★★☆☆极客指数：★★★★☆☆时间：两周嘿喂狗（～￣▽￣）～————————————————————————首先什么是特斯拉线圈呢？特斯拉线圈，是塞尔维亚籍科学家尼古拉·特斯拉于1891年发明，用来演示无线输电以及高频高压交流电特性的装置。
特斯拉线圈又叫泰斯拉线圈，因为这是从“Tesla”这个英文名直接音译过来的。
固态特斯拉线圈还可以通过音频来控制，使电路推动空气发声。
这是一种分布参数高频共振变压器，可以获得上百万伏的高频电压。
根据特斯拉线圈由LC振荡接收能量的原理，设计出了极具现代感的SSTC固态特斯拉线圈······巴拉巴拉······想知道的请找百度百科。
╰（￣▽￣）╭向伟人尼古拉·特斯拉致敬！！————————————————————————第一先百度一下电路图，理解一下它的原理。
不然都头来都不知自己做了什么。
特斯拉线圈是一种利用谐振原理运作的“升压变压器”首先，对次级线圈发射一些能量，使它内部有高频交流电（LC振荡），然后会发射出电磁波。
电磁波被天线或磁环接收，经过CD4046内部的电路，锁定谐振范围，然后输出相应频率的方波信号输入两枚功率放大芯片，再通过GDT（Gate Driver Transformer，门驱动变压器）输入到一个半桥（功率放大电路）中，产生强度较高的电磁波，被次级线圈接收。
此时次级线圈内再次有了能量，会。
追频固态特斯拉线圈详细制作图解
追频固态特斯拉线圈详细制作图解
在这里我要做的是追频ISSTC，即追频特斯拉线圈（带灭弧），同时教大家怎么做
追频SSTC的特点就是不需要调谐，只需要简单的外部调试甚至不需要调试即可直接上电运行
第一步我们要了解特斯拉线圈的工作原理
然而，这完全没必要，因为大部分做特斯拉的人都没有去完全理解过它的工作原理，因为它们都把心思投入到制作过程中了，楼主我也是，所以，在这里我就不将它的工作原理了，直接进入制作过程！
制作流程↓
驱动
↓↓
灭弧
↓↓
功率桥
↓↓
整流桥
↓↓
TC次级
↓↓
TC初级
↓↓
调试
↓↓
完成！。
特斯拉线圈
天线反馈的优点是制作简单，原理是利用电磁波遇到金属会产生感生电流的特性；缺点是驱动电路也要接地， 有时候会出现起振困难的状况。磁环反馈则正好与天线反馈相反。
工作过程：
特斯拉线圈电路首先，交流电经过升压变压器升至2000V以上（可以击穿空气），然后经过由四个（或四组） 高压二极管组成的全波整流桥，给主电容（C1）充电。打火器是由两个光滑表面构成的，它们之间有几毫米的间 距，具体的间距要由高压输出端电压决定。当主电容两个极板之间的电势差达到一定程度时，会击穿打火器处的 空气，和初级线圈（L1，一个电感）构成一个LC振荡回路。这时，由于LC振荡，会产生一定频率的高频电磁波， 通常在100kHz到1.5MHz之间。放电顶端（C2）是一个有一定表面积且导电的光滑物体，它和地面形成了一个“对 地等效电容”，对地等效电容和次级线圈（L2，一个电感）也会形成一个LC振荡回路。当初级回路和次级回路的 LC振荡频率相等时，在打火器打通的时候，初级线圈发出的电磁波的大部分会被次级的LC振荡回路吸收。
特斯拉线圈
一种分布参数高频串联谐振变压器
01 原理
03 详细信息 05 SGTC
目录
02 分类 04 用途 06 SSTC
基本信息
特斯拉线圈又叫泰斯拉线圈，因为这是从"Tesla"这个英文名直接音译过来的。这是一种分布参数高频串联 谐振变压器，可以获得上百万伏的高频电压。传统特斯拉线圈的原理是使用变压器使普通电压升压，然后给初级 LC回路谐振电容充电，充到放电阈值的，火花间隙放电导通，初级LC回路发生串联谐振，给次级线圈提供足够高 的励磁功率，其次是和次级LC回路的频率相等，让次级线圈的电感与分布电容发生串联谐振，这时放电终端电压 最高，于是就看到闪电了。通俗一点说，它是一个人工闪电制造器。在世界各地都有特斯拉线圈的爱好者，他们 做出了各种各样的设备，制造出了眩目的人工闪电，十分美丽。
半桥和全桥固态特斯拉线圈教程
耦合将能量传递给次级。因此 sstc 的驱动板可以简单地看成一个震荡信号发生器。
DRSSTC：由于固态特斯拉线圈驱动电路的负载是一个初级线圈，为感性负载，其功率因
数低，能量利用率较低，同时初级线圈电流瞬时值也不够大，所以导致固态特斯拉线圈产生 的闪电壮观程度不及同等级的火花隙特斯拉线圈。为此，有爱好者提出了双谐振固态特斯拉 线圈（DRSSTC）的模型，以弥补普通固态特斯拉线圈的不足。双谐振固态特斯拉线圈是在普 通特斯拉线圈的基础上，在初级线圈上串入电容组，并让驱动电路输出频率=初级 LC 固有
不会起产生震荡的作用，而 DRSSTC 的初级也是一个 LC 震荡回路。因此 DRSSTC 我们可以看 做是 SGTC 的一种升级，取消了变压器和打火器。但是性能却远远高于 SGTC。
固态特斯拉线圈的结构
固态特斯拉线圈由三个部分组成：功率电路
驱动电路
ቤተ መጻሕፍቲ ባይዱ
灭弧电路
DRSSTC 画图：ry7740kptv
SSTC 画图：black
CWDRSSTC(Continuous Wave DRSSTC)=连续波双谐振固态特斯拉 线圈
VTTC(Vacuum Tube Tesla Coil)=真空管特斯拉线圈 -分枝:SSVC(Solid State Valve Coil)=固态-真空管特斯拉线圈
SGTC：传统的火花隙特斯拉线圈，噪音大，效率低，寿命短，这里就不做过多介绍。
选材：
次级线圈的骨架：建议用PVC管制作，这个东西在生活中容易得到，可以从当地的建材市场 买到。还需要合适的PVC管接头（方便次级和对地电容的固定） 漆包线（绕制次级线圈）：这个根据设计去买，可从当地的电子市场去买，就是修电机用的 那种。他们是按照公斤买的，如果遇到了按照“米”卖的，就别买了，那是宰人呢~~ 一般70-80元一公斤，按米来卖“宰人”的商家一般是0.5-1元一米。（小于1MM） 我曾经计算过假如100元一公斤
小型火花间隙特斯拉线圈制作方法
我来教大家制作一个小型的火花间隙特斯拉线圈（SGTC）。
此线圈的高度在四十厘米左右，具体高度和很多因素有关。

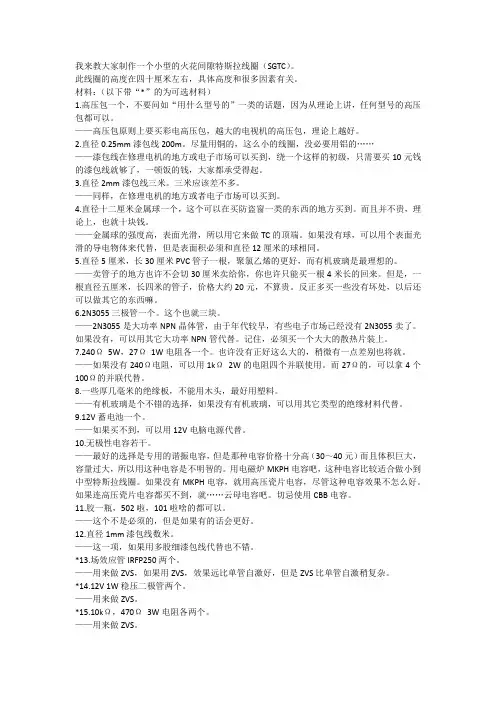

材料：（以下带“*”的为可选材料）1.高压包一个，不要问如“用什么型号的”一类的话题，因为从理论上讲，任何型号的高压包都可以。
——高压包原则上要买彩电高压包，越大的电视机的高压包，理论上越好。
2.直径0.25mm漆包线200m。
尽量用铜的，这么小的线圈，没必要用铝的……——漆包线在修理电机的地方或电子市场可以买到，绕一个这样的初级，只需要买10元钱的漆包线就够了，一顿饭的钱，大家都承受得起。
3.直径2mm漆包线三米。
三米应该差不多。
——同样，在修理电机的地方或者电子市场可以买到。
4.直径十二厘米金属球一个，这个可以在买防盗窗一类的东西的地方买到。
而且并不贵，理论上，也就十块钱。
——金属球的强度高，表面光滑，所以用它来做TC的顶端。
如果没有球，可以用个表面光滑的导电物体来代替，但是表面积必须和直径12厘米的球相同。
5.直径5厘米，长30厘米PVC管子一根，聚氯乙烯的更好，而有机玻璃是最理想的。
——卖管子的地方也许不会切30厘米卖给你，你也许只能买一根4米长的回来。
但是，一根直径五厘米，长四米的管子，价格大约20元，不算贵。
反正多买一些没有坏处，以后还可以做其它的东西嘛。
6.2N3055三极管一个。
这个也就三块。
——2N3055是大功率NPN晶体管，由于年代较早，有些电子市场已经没有2N3055卖了。
如果没有，可以用其它大功率NPN管代替。
记住，必须买一个大大的散热片装上。
7.240Ω5W，27Ω1W电阻各一个。
也许没有正好这么大的，稍微有一点差别也将就。
——如果没有240Ω电阻，可以用1kΩ2W的电阻四个并联使用。
而27Ω的，可以拿4个100Ω的并联代替。
8.一些厚几毫米的绝缘板，不能用木头，最好用塑料。
——有机玻璃是个不错的选择，如果没有有机玻璃，可以用其它类型的绝缘材料代替。
9.12V蓄电池一个。
