第五讲：主板开机触发电路
电脑主板的开机电路和 CMOS电路详细分析
开机电路CMOS电路据主板的设计电路不同，主板的开机电路控制方式也不同，有的通过南桥直接控制，有的通过I/O芯片控制，也有的通过门电路控制。
不管开机电路控制方式如何，开机电路的功能都是相同的，即通过开机键实现电脑开机或关机。
24针电源接口开始工作后各针脚输出的电源情况如下:第1．2.12.13.针脚输出电压为橙3.3V；第4.6.21.22.23脚输出红5V电压；第9脚输出紫5V 待机电压（不论电脑是否开机子5V都有输出电压）；第10脚12V电压；第14脚输出输出蓝-12V电压；第16脚输出绿5V电压（当电源待机工作时输出+5V电压，当开机是输出0V 电压）；第20脚输出白-5V电压；第8脚输出+5V电压的PG信号由于复位电路，电源正常工作50ms—500ms后开始工作；其它各针脚接地。
1、南桥内部开机触发电路正常工作的条件：为南桥提供主供电。
主供电为2.5V-3.3V,一般是ATX电源待机电压通电过滤稳压器1117或1084等转换后向南桥供电，或直接由CMOS电池供电。
2、为南桥提供32.768khz的时钟频率，南桥内部的内置振荡器，外边连接一个32.768khz的晶振，当得到ATX电源供电或CMOS电池供电后，向南桥提供时钟频率。
3、开机触发信号。
在按下电源开机按键后，有开机键直接或或通过非门电路发送给南桥一个触发信号。
4、CMOS电池当主板关机后为主板南桥提供待机3V电池电压。
不开机测电源开关的3.3V 或5V 是否正常测南桥旁边的晶振是否起振，起振电压为0.5—1.6V检查电源开关到南桥或I/O 芯片或门电路是否有低电平输出CMOS 跳线是否正确检查电源插座第14脚或第16脚到南桥或I/O 芯片的线路是否正确南桥或I/O 芯片故障，更换南桥或I/O 芯片检查电源插座第9脚到南桥供电线路（注意稳压器和二极管等），修复故障更换损坏元件检查电源插座第9脚到电源开关之间的线路（注意三极管和二极管），修复故障将跳线调回正确位置检测晶振旁边的滤波电容及晶振是否损坏检查电源开关到南桥或I/O 芯片或门电路之间的线路，修复故障更换损坏元器件（三极管和二极管等）是是是是是是否否否否否否是开机电路检修流程开机电路检修思路流程主板不开机时主板的常见故障，造成开机故障的原因有；开机电路故障，和CPU 电路故障，一般时钟电路和复位电路很小导致不开机。
主板维修-开机电路ppt课件
3.测内存供电、南北桥供电、CPU供电场效应管G、D 、S极以及GD、GS、DS的对地阻值。
.
注意
NV主板不上电： 3VSB，25M ,PWRGD_SB，触发电路 触发断电—绿线为高电平-主板保护 判断主板是否缺供电导致断电：触发瞬间测内存，桥 ，总线，CPU
供电是否正常 Thermrip# 会引起触发掉电-----过热保护。 NV触发掉电一般为桥空焊。
.
.
.
3.当南桥收到IO的触发信号，就会输出一个3.3V的高电平信号送到 IO芯片，通知IO芯片可以上电。
4.IO芯片收到南桥的信号后，将ATX 16# 的3.3V/5V的高电平拉低 为0V，当电源侦测到16# 为0V时，就会启动，主板也就开机了。
.
原理图
.
开机电路工作原理
1.按下开机键瞬间，开机键3.3V或5V的高电平接地，变为低电平， 当松开开机键后，开机键电压又恢复高电平，此时开机键向I/O内 部的触发器发送了一个触发信号，I/O内部的触发器被触发。 2.接着IO向南桥的输出触发信号，请求上电。 3.南桥在接到触发信号后，通过SLP_S3#脚输出高电平控制信号到 IO。此时，IO将会拉低ATX 16#的电压。ATX电源开始工作并输出各 组电压，主板在得到供电后启动。
主板触发电路

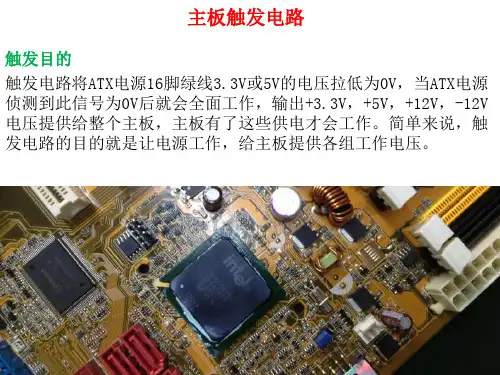

触发目的 触发电路将ATX电源16脚绿线3.3V或5V的电压拉低为0V，当ATX电源 侦测到此信号为0V后就会全面工作，输出+3.3V，+5V，+12V，-12V 电压提供给整个主板，主板有了这些供电才会工作。简单来说，触 发电路的目的就是让电源工作，给主板提供各组工作电压。
开机电路讲解
课题：开机电路讲解作者：周文强单位：武汉方圆电脑维修学校一、主板开机电路分析主板开机电路经主板开机键触发后得到触发信号，并对其进行处理。
最终通过向电源第14针发出低电平信号，拉低电源的第14针的高电平触发电源，使电源引脚输出相应的电压，为主板各接口及芯片提供供电。
1、开机电路的组成主板的开机电路主要由ATX电源插座、南桥芯片、I/O芯片、逻辑门芯片、或专用的开机、复位芯片、开机键以及电容、电阻、二极管、三极管和场管等组成。
2、开机电路的工作原理（1）开机电路的工作原理原理：在按下PWR开关之前，主机上只有紫线和绿有电，紫线为5VSB（待机电压）。
南桥或I/O内部集成了开机触发电路，所有的开机触发电路都是舜间低电平有效（除83627系列I/O），按下PWR开关后会产生舜间的低电平，南桥开机触发电路工作后发输出迟续的高电平，I/O内部的开机触发电路工作后输出迟续的低电平。
一些厂家的主板上集成了自己的开机复位芯片，不通过南桥或I/O开机，原理是一样的。
A．经过门电路的开机电路B．经过南桥的开机电路C．经过I/O芯片的开机电路（2）主板开机排针标识PWR-SW PWR-BN PWR-BT DC-SW PWR-ON PWR-ON/OFFSOFT-POWER ATX-POWER PS-ON PWR-SWITCH（3）开关的三种方式第一种情况两针短接后为低电平；第二种两短接后第一针为高电平，第二针为低电平；第三种两针短接后都为高电平；（4）开机芯片类型负责开机的开机芯片有南桥芯片、I/O芯片、华硕和微星主板的专用开机复位芯片。
二、开机芯片中开机触发器的工作原理二、主板常见开机电路图1、VIA大多由南桥开机，有83977EFI/O的由I/O开机2、inter主板83627高进高出，8702、8712低进低出3、SIS开机电路4、I/O开机电路图绿三、开机电路易损元件:a、132门电路容易损坏b、83627I/O中第67脚有3.3V高电平（点PWR不机，且67脚有3.3V电压为I/O坏，少数为南桥坏）c、83627第67脚为0V，查南桥待机电压，拆下I/O测d、83627第67脚为0V-1V，I/O坏e、83627I/O损坏的故障现象：不开机、能开机不能关机、复位灯常亮四、主板不通电的检修流程1. 查主板电源接口，红或黄线是否有短路现象2. 查CMOS电池是否有电，一般不低于2.6V3. 查CMOS跳线是否没跳或跳反4. 查实时晶振是否起振（测压差、查CMOS电池或紫线到跳线之间的电路；查南桥待机电压）5. 检修开机电路6. 查南桥的待机电压（测周边电容，背面的粗线，旁边的大阻值电阻，如果不正常查从南桥到紫线间的线路，稳压器、二极管、场管）7. 更换I/O或南桥五、主板开电路常见故障现象及原因1、主板开机电路常见故障现象主板无法加电开机后不久自动关机无法开机无法关机主板通电后自动开机2、造成主板开机电路故障的原因主板上某个元器件出现短路CMOS跳线出错晶振或谐振电容损坏门电路损坏三极管或二极管损坏低压差稳压器损坏I /O芯片损坏南桥芯片损坏六、主板开机电路实操1）识别并指出主板上开机电路的主要元器件的名，型号和用途。
触发电路原理
主板触发电路学习简介:触发电路俗称电脑开机电路由A TX电源,门电路,南桥组成.ATX电源篇：⒈A TX电源简介: A TX电源插座顶视图.他总共有20个脚组成,而只有第9脚(紫色电源线+5V),第14脚(绿色电源线+5V)与触发电路有关连GND(黑色)表示接地脚.①.第9脚的作用:他是为主板上的触发电路供电的(为5V的待命电压).②.第14脚的作用:他是工作控制脚(电压为3.5V-5V之间),当14脚电压为3.5V- 5V时候A TX电源不工作,当14脚为0V时A TX电源开始工作.⒉A TX电源工作原理:把14脚变成0V就开始工作.实验方法:先准备好一个A TX电源,插上电源.然后用铜线或其他导电体把插座上的第14脚与第15脚(是接地脚)连在一起(注:不要把插座插到主板上)使第14脚接地.你一按A TX电源开关.呵呵你的A TX电源里面的风扇是不是已经转了.有些A TX电源上不带开关的.你只要把他们一连接,他马上开始工作因为14脚一接地就变成0V了.总结:知道了电源是怎样开始工作的,你是不是已经明白了触发电路是什么意思,触发电路就是在主板上由第9脚送出的5V电压通过各个部件的工作使14脚变成0V,电源就马上开始工作(注:只要把电源插座,插在主板上,第9脚就会产生一个5V的待命电压).触发门电路中主要用的是非门电路。
非门工作条件：3。
3V-5V电压。
南桥内部触发电路篇⒈南桥内部触发电路简介:南桥内部触发电路直接通向A TX电源第14脚，所以它直接起着控制第14脚电压的作用.整个触发电路构架都是围绕着它运做的,因为控制它代表控制第14脚的电压.①.问→南桥内部触发电路需要什么条件才能正常工作发挥他的作用呢?答→1.它需要主供电为+3.3V电压 S的跳线帽上为2.5-3.3V电压(三根跳线针,中间那根是直接通向南桥的) 3.晶振为32.768HZ的频率（对地电压为0。
8V左右为正常，能够量到波形。
电脑主板开机电路工作原理
电脑主板开机电路工作原理电脑主板开机电路工作原理分析只要将ATX电源的第14脚的电压拉低，ATX电源就开始工作，输出各组电压。
如图7-1所示，只要将ATX电源的第14脚对地短接，ATX电源就能开始工作。
.对于不能触发开机的主板，如果知道ATX电源的启动原理，就可以直接将ATX电源的第14脚对地短接而强行开机，以检查除了开机电路外其他的电路是否正常，如图7-2所示。
开机电路就是在接收到开机触发信号后，通过电路实现将ATX电源第14脚的电压拉低的这么一个功能，它的电路原理如图7-3所示。
在ATX电源接上市电后，电源虽然没有启动，但第9脚会有5V的电压输出，称之为待命电压。
5V待命电压经过稳压电路后，输出3.3V的电压供给触发电路。
另外，5V待命电压经过一个电阻接到开机键的一端。
开机时按下开机键，A点的电压被拉低，这样就会产生一个触发信号输入到触发电路中。
触发电路从B点输出一个逻辑高电平（这个电压是一直保持的，直到第二次触发），这个高电平加在三极管的发射结（be）之间使得三极管导通，从而使集电极（c）的电位被拉低，也就是ATX电源的第14脚电位被拉低，这样ATX电源即开始工作，输出各组电压供给主板。
关机时按下开机键，A点的电压被拉低，这样就会产生一个触发信号输入到触发电路中。
触发电路接收到触发信号后使B点的电压翻转，即由原来的逻辑高电平翻转为逻辑低电平（这个电压是一直保持的，直到第二次触发）。
由于三极管发射结（be）没有偏置电压，于是三极管截止，集电极（c）的电位升高，也就是ATX电源的第14脚电位升高，这样ATX电源即停止工作。
有些主板不上CPU是不能开机的，例如一些SOCKET478 CPU座的主板，它是将三极管的发射极接到CPU座的AF26引脚，如图7-4所示。
不上CPU时，三极管的发射极相当于悬空，无法将集电极的电位拉低，因而也就不能开机。
上CPU后，通过CPU的AF26引脚与AE26引脚（接地）相连，结果就与图7-3所示的电路一样，因此也就能控制开机了。
电脑主机板开机过程及具体电路讲解
圖十三(p87)
You get what you measure .
什
量
Hale Waihona Puke 什圖十四(p7)You get what you measure .
什
量
什
6、CPU得到1.2V的V_FSB_VTT電壓後，其內部的VID控制邏輯電路開始 工作，輸出VID邏輯信息，如圖十五。
圖十五(p6)
You get what you measure .
You get what you measure .
什
量
什
當BIOS完成暸POST過程后，如果用戶按下暸Del（F2/F1）鍵， 則電腦會進入一個CMOS設置界面。CMOS設置程式是BIOS ROM中 的一部分，它固化暸一些系統的參數，如CPU、內存、外設的參數、 啓動順序、安全設定等。由于BIOS芯片都是屬于ROM器件，我們不 能隨時脩改它裏麵的內容，爲了便于修改，繫統會將這些參數存儲于 另外的CMOS_RAM(集成在SB/ICH)中，所以稱爲CMOS設置(當然， 也有不少人稱之為BIOS設置)。如用戶不需要修改系統參數，則BIOS 會按炤默認的參數跳過CMOS設置過程直接跳躍到系統自舉過程。 CMOS設置完畢后，按保存退出，電腦會進入系統自舉過程。此 時，BIOS將依據CMOS裏麵設置的啓動順序，搜尋各啓動驅動器，如 果捜尋到可以引導的驅動器，則從啓動驅動器中讀入引導記錄，然後 將系統控制權交給引導記錄，至此，軟件啓動過程完成。 其實，整個軟件啓動過程也就是系統初始化的過程，這些過程都 是通過CPU執行BIOS裏麵固化的程式來控制的。在此過程中，每當繫 統BIOS檢測一個部件或執行一個動作時，如果遇到暸致命錯誤，機器 都會當機，此時，我們可以利用Debug Card(Intel則有一個專門的 POST卡）觀測到此時對應的代碼，再對應代碼錶去查找相應的部件 看是否有異常，從而可以提高Trouble Shooting的傚率。 You get what you measure . 什 量 什
主板开机电路
以SB为开机
以SB为开机原理
当工作条件都满足时，按下开关，这时信号PWRBTSW#将由高电位转为低电位（瞬间为 LOW还会拉为HI），用来触发南桥上的 PWRBTSW#为低电位，，会将信号SUSB#信号， 定义为高电位，这个信号通过外部的门电路将电 源上的PS_ON定义为低电位，电源开始为主板供 电。
intel主板构架
AMD主板构架
Hale Waihona Puke 开机电路以I/O为开机的工作原理
当工作条件都满足时，按下开关，这时信号PWRBTSW#将由高电位转为低电位（瞬间为 LOW还会拉为HI），用来触发I/O上的 PWRBTSW#为低电位，同时送入南桥，南桥检 测到此信号为低电位时，会将信号SLP_S3#信号， 定义为高电位，送入I/O，这时I/O上的PS_ON会 将电源上的PS_ON定义为低电位，电源开始为主 板供电。
• -PWRBTSW：是前面板向I/O发出一个开机信号，此信号为负脉冲信 号，正常电位为5V。 • PWRBTSW：是I/O发出到ICH7的开关信号，此信号为负脉冲信号， 正常电位为3.3V。 • SLP-S3：为ICH发出用于进入STR状态的信号，也是ICH7发出用于 控制ATX上电的信号。接入I/O，当I/O检测到为高电位时则PSON被 拉低。 • PSON#：用于控制ATX的PSON信号，正常开机该信号为低电位。 • RTC：(Real Time Circuit)简写，时实时钟电路，PC的时间产生由这 部分电路产生。也是上电的关键电路。集成在ICH7内部。 • SUSCLK：该信号为一CLK信号，当ICH7内部的RTC电路正常时， ICH7将发出该信号用于芯片内部刷新电路。 • RTCRST-：RTC电路RESET信号，低电位有效，用于RESET与RTC 相关寄存器。正常情况为3.3V的高电位。
主板开机触发电路工作原理与检修.
主板开机触发电路工作原理与检修一、开机触发电路的构成开机触发电路又叫主板加电电路，是利用电源（绿线被拉成低电平之后，电源其它电压就可以输出）的工作原理，在主板自身上设计的一个线路。
此电路以南桥或IO 为核心，由门电路、电阻、电容、二极管（少见）三极管、门电路、稳压器、32.768K Hz晶体、电池等元件构成，整个电路中的元件都由紫线5VSB 提供工作电压，并由一个开关来控制其是否工作。
二、开机触发电路的工作原理ATX 电源座上有20 个针，32.768KHZ 晶体是ATX 电源开关的振荡晶体，也是COMS的振荡晶体。
插上ATX 电源后，有一个待机电压送到南桥或I/O，为南桥里面的ATX 开机电路提供工作条件（ATX 电源的开机电路是集成在南桥或I/O 里面的），南桥或I/O 里面的ATX 开机电路开始工作。
并送一个电压给晶体，晶体起振，同时ATX 待机5VSB 通过电阻或稳压器共给主板PWR SW（开关）的PWR+引脚脚，PWR SW的另一个脚接地。
当我们短接PWR SW 开关时，POWER SW 开关接通，会产生一个瞬间变化的电平信号，即“0”或“1”的开机信号。
此信号会直接或间接的作用于南桥或IO 内部的开机触发电路，使其恒定产生一个“0”或“1”的的信号，通过外围电路的转换，变成一个恒定的低电平把ATX 电源的绿线（PS-ON）置为低电平。
当电源的绿线被置为低电平后，电源开始工作，并输出各路电压（红5V、橙3.3V、黄12V 等）向主板供电，此时主板完成整个通电过程。
三、主板开机触发电路实例开机触发电路查找的基本思路：顺着从POWER SW（触发开关）→南桥或I/O，然后反着从PS ON（绿线）→南桥或I/O 去查找线路。
查找线路是维修的基本功，初学者要多找线路，多总结规律，才能深入了解此电路。
1、ZC-845DAB 主板开机触发电路是通过IT8711F-A 实现开机功能的，当我们按下PWR-SW 时，IT8711F-A 被拉为低电平使IT8711F-A 触发电路工作，把PIN19 置为低电平使主板开机。
主板开机电路
主板开机电路根据主板的设计不同，开机电路的控制方式也不同：有的通过南桥直接控制，有的通过I/O芯片控制，也有的通过门电路控制，不管开机电路控制方式如何，开机电路的功能都是相同的。
主板控制方式一、开机电路的功能：它主要任务是控制ATX电源的绿线（PS-ON）变为低电平（即开机）从而使 +3.3V、+5V、+12V 等各路供电开始输出给主板。
二、开机电路的组成：2、南桥或I/O芯片3、门电路（74HCT14内含斯密特触发IC，不可用7404/7405/7406 代换）4、开机键（PW-ON）5、电阻、电容、三极管等元件主板开机键（PW-ON）标识：PWR-SW、PWR-BT、PWR-BN、PWR-ON、PWR-ON/OFF、PS-ON、POWER-ON、ATX-POWER、SWITCH-POWER、DC-SW三、南桥内部开机触发电路的工作条件1、5VSB转换后为南桥提供3.3VSB的待机电压2、CMOS跳线上有2.2V以上的工作电压（跳线帽设置正常）3、32.768kHz的实时晶振开始起振（两脚有压差0.4V～1.6V）4、触发排针要有3v-5v电压。
（有少数主板为0.8V电压）四、开机电路工作原理开机电路原理图南桥内部集成开机触发器，所有的开机触发器都是低电平有效。
翻转。
改变其输出的电平状态。
从而实现开机或关机。
通过“南桥”实现开机通过“南桥”和“IO”实现开机主板上的三种开机方式注：开机触发器的工作过程：一、在待机时由于没有按下开机键，那么开机触发器就没有“1—0—1”的电平信号输入，此时开机触发器内部的阀门开关不导通，没有信号输出，则绿色不能被拉低，即关机状态。
二、点开机键后，触发器的输入端得到“1—0—1”的触发信号，然后触发器内部阀门开关导通，输出一个持续的电平状态：（输出持续电平，有高电平，有低电平，一般南桥芯片输出为持续的高电平，I/O芯片输出为持续低电平，SIS芯片组的南桥输出持续的低电平，南北桥集成的芯片组输出为持续的低电平，去控制绿色，最终把绿色拉为低电平，从而实现开机，然后 ATX 输出各路供电）三、再次点开机键时（即开机），触发器输入端得一个相对持续的低电平有效触发信号，然后就撤销所输出的电平状态，使PS-ON（绿色）恢复到高电平状态（即关机）。
开机电路
主板的开机电路，主板的开机电路由两部分组成。
一个是主开机电路，一个是CMOS电路，CMOS电路包括（CMOS、实时晶振、跳线）小的元器件组成，现在主板的电路设计非常复杂，也非常快，但是基本的电路是大致相同的，只要掌握其中的一种开机电路的原理，在市面上不管是什么样的开机电路都可以很快的进行检修，这是一个典型的威胜芯片组的开机电路，还有Intel芯片组的开机电路就更加容易，Intel芯片组的开机电路一般都是通过I/O来实现的。
I/O芯片里面它集成了一个电源管理系统，在南桥内部也集成了一个电源管理系统，也就是说是一个电源开关，这个电源开关它起到了一个什么样的作用呢，就是你给它一个触发信号它会将这个电源开关打开，使A TX电源所有供电为主板上的这些需要供电的元器件进行供电，让它们进行稳定工作。
1 W: Z% W) U! G, J' F1 r6 `在讲开机电路之前，先熟悉一下与开机电路相关的一些无器件。
第一个NQ（南桥），它内部集成了一个电源管理系统，实时晶振32。
768KHZ，它的主要作用是为南桥内部作一个起始的麦冲。
第二个作用就是使客户的时间和电脑的时间保持一致。
第三个CMOS电池，旁边的CMOS跳线，一般很有规律，三根针，一根接地，中间一根南桥相连，最边上的一根和CMOS电池相连，CMOS电池的作用是在主板关机以后保持电脑上所设置的一些信息，若CMOS电池没有电了，那信息就丢失了。
1 t% z/ w5 p& L" ?实时晶振* M2 c1 Y ^6 d! Q* N3 a晶振损坏，电脑上的时间跳得特别慢或特别快，总之和客户的时间不一致，90%都有是实时晶振老化引起的，通过万表测两个引脚之间的电压差，正常的电压差在1。
9V左右，通过手触摸两个引脚，这样主板就可以末名加电，这种现象也是实时晶振老化，时间跳得快慢可以判断它损坏，所以实时晶振在开机电路中是一个非常易损元件，针对主板不加电这情况，实时晶振是检修的一个重点。
主板开机电路分析及故障检修
主板开机电路分析及故障检修主板开机电咱分析根据主板的设计不同,主板的开机电路控制方式也不同,有通过南桥直接控制的,有通过I/O直接控制的,也有通过电路控制的,不管开机电路控制方式如何,开机电路的功能都是相同的,即通过开机键实现电脑的开机和关机.主板开机电路工作机制主板开机电路是主板中的重要单元电路,它的主要任务是控制A TX电源给主板输出工作电压,使主板开始工作.主板开机电路通过电源开关(PW-ON)触发主板开机电路,开机电路中的南桥芯片或I/O芯片对触发信号进行处理后,最终发出控制信号,控制开机控制三极管或门电路将A TX电源的第16针脚(24针电源插头)或第14针脚(20针电源插头)的高电位拉低(A TX电源关闭状态下此脚的电压为3.5V以上),以触发A TX电源主电源电路开始工作,使A TX电源各针脚输出相应工作电压,为主板等设备提供工作电压.尽管在主板各部分电路的设计与应用中元器件及芯片的组合布局方式不完全相同.但是实现的原理与目的始终是一致的,即通过控制的PSON针脚,(第16针脚或第14针脚)的电位高低来控制A TX电源的开启与关闭,继而控制主板的开启与关闭.当PSON针脚电压为高电平时,A TX电源中的主电源电路处于关闭状态,当PSON针脚的电压变为低电平时,A TX电源中的主电源电路便启动,开如输出各种电压,因此通过控制PSON针脚夫的电压高低,就控制了主板的开启与关闭.主板开机电路组成主板的开杨电路主要由A TX电源插座、南桥芯片、I/O芯片（有的没有）、门电路、开机键、开机芯片（只有华硕主板有）和一些电阻、电容、三极管、二极管等元器件组成。
1、A TX电源接口其中第9针脚和第14针或第16针与开机电路有关联。
A TX电源中包括两种电源电路：待机电源电路和主电源电路。
2、南桥芯片南桥内部开机触发电路正常工作和条件是：为南桥提供供电。
主供电为2。
5-3。
3V，一般是A TX电源待机电压通过稳压器1117或1084等转换后向南桥供电，或直接由CMOS电池供电。
主板触发电路与自动上电问题分析
主板触发电路与自动上电问题分析上海厂台式工程处 祝军华摘要：上海厂台式电脑在生产过程中出现过不少自动上电的问题。
而这类问题无疑与主板的触发电路紧密相关。
触发电路是主板上最重要的电路之一。
不了解主板相关的触发电路，就没办法分析这类问题。
通过学习和了解其基本工作原理，增长这方面的知识，提高对这类问题的分析能力,是本文最基本的目的。
关键词：自动上电触发三极管基极集电极自动上电为在插入AC220V电源线的瞬间，还未按主机开机按键，主机就上电开启。
主板触发电路即开机电路，它的触发方式与电源的结构紧密相关。
ATX电源有20Pin，电压定义的对应关系如图。
14Pin（PS-ON）与GND（Ground）短接后可触发电源工作。
未触发前9、14Pin输出电压均为+5V，其它Pin无输出电压。
ATX电源采用软开机方式，即通过主板触发电路给ATX信号上电，而不是直接强行给电源上电。
通过待机电压5VSB触发主板开机电路，开机电路将触发信号进行处理，最终将电源PS-ON 高电位拉低，触发电源工作，使电源各Pin输出相应电压，为其它设备提供正常供电。
各家主板的电路设计与芯片的组合布局方式不尽相同，但是实现的原理与目的是一致的。
因此，分析典型的电路原理是掌握主板各部分电路知识的重要手段与途径。
触发电路（一）在触发电路中凡是参与开机的元件均由5VSB供电。
+5V高电位经电阻R1、R2，在PWRBTN 非接地端形成+3.3V高电位。
当PWRBTN闭合（触发）的瞬间，+3.3V高电位信号被拉低，变为低电位，南桥接收到低电位信号向电源PS-ON信号发出请求，将PS-ON的+5V高电位拉低，触发电源工作，实现开机。
触发电路（二）过程与触发电路（一）相似，只是由南桥控制I/O芯片，通过I/O芯片拉低PS-ON高电位，触发电源工作。
各家主板采用的触发方式不尽相同，以上只是其中两种基本方式。
像华硕（ASUS）、微星（MSI）等品牌的主板有自己研发的开机复位芯片。
项目二主板开机触发电路故障检测与维修
项目二主板开机触发电路故障检测与维修课题：主板开机电路检测与维修教学目标：1、专业能力目标（1）知识目标：理解主板开机电路。
（2）技能目标：掌握主板开机电路的各个测试点，掌握主板开机电路的常见故障，掌握主板开机电路的故障检修步骤。
2、方法能力目标：提高学生获取信息、分析和解决问题的能力。
3、社会能力目标：培养学生的团队合作意识和沟通能力，提高学生的安全意识、成本意识、质量意识、环保意识和服务意识，能按照7S的要求规范生产管理。
教学重点：主板开机电路故障维修方法教学难点：主板开机电路工作原理课时：12课时一、开机触发电路的构成开机触发电路又叫主板加电电路，是利用电源（绿线被拉成低电平之后，电源其它电压就可以输出）的工作原理，在主板上自身设计一个电路。
此电路以南桥或I/O 为核心，由门电路、电阻、电容、三极管、32.768kHz 晶振等元器件组成。
整个电路中的元器件由紫色线 5VSB 或 3VSB 提供工作电压，并由一个开关来控制其是否工作。
二、开机触发电路的工作原理在南桥待机电压、RTC 电压正常，32.768kHz 正常起振的状态下。
当操作者瞬间触发主板上 POWER 开关之后，在 POWER 开关上会产生一个瞬间的变化电平信号，即 0 或 1 的开机信号。
此信号直接或间接地作用于南桥或 I/O 内部的开机触发电路，使其恒定的产生一个 0 或 1 的电平信号，通过外围电路转换一个恒定的低电平信号拉低 ATX 电源的绿线（PS-ON）为低电平。
当绿线被拉低之后，ATX 电源开始工作，输出各路电压（橙 3.3V、红 5V、黄 12V、蓝-12V、白-5V）向主板供电。
当各组电压输出正常 95%时。
ATX 电源输出 PwerOK信号，主板完成整个通电过程。
三、开机触发电路的方框图在实际维修中，首先要把开机触发电路的线路走向、实现开机触发的大致条件弄清楚，快速找到故障部位。
开机触发电路方框图（如图 2-34）是查找线路走向的基本思路，即从 PW_SW（开关）→南桥或 I/O 芯片，然后返回从 PS_ON（绿线）→南桥或 I/O 芯片去查找线路。
开机电路原理
' G9 A/ _7 b, U# k9 S; w9．故障现象：P6IEAT主板不加电
' t$ ]8 i0 L7 P% F; A3 H5 v" ^检修过程：测 PWR SW为3.3V，点击开关有低电平进入U6（ITE8712）第75脚，测第72脚，电压为0.7V，此脚正常电压为3.3V，在点击开关时有跳变并受 U6控制，其电压来自南桥3.3V的待机电压，此点为0.7V说明南桥待机电压3.3V不正常，查找3.3V供电发现紫5V通过U1（AS1117M3） 进入南桥，用手触摸U1有一点发热，造成U1发热，一般都是U1的输出端对地短路，测输出极电压为2.7V，正常应为3.3V，用手触摸南桥，发现南桥也 在逐步升温，判断为南桥损坏，更换南桥故障排除。7 @7 j/ @ g* M: p6 g
7 D: d5 b: H* Y3 q在 触发电路中凡是参加开机的元件均由电源9引脚（紫线）提供+5V供电，该5V电压因为电源一插上插座就会输出5V电压，因此称为待机电压， 叫+5VSB(stand by)。电源线插到主板上的电源插座上时，该电压送到南桥或I/O，为南桥或I/O里面的开机电路提供工作条件，南桥或I/O里的开机电路开始工作。并送 一个电压给晶振，晶振起振，起振电压为0.4V到1.6V。同时，+5VSB高电位经电阻R，在PW-ON非接地端形成+3.3V高电位。当PW-ON被 触发（即闭合短接）瞬间，相当于将其接地。+3.3V高电位信号被拉低，变为低电位，南桥（或I/O）接收到低电位信号发出高电平，将图中三极管导通，相 当于三极管作为开关作用时闭合导通。那么绿线的5V电压就接地，被拉成低电平，这恰是文中开始是耳提面命的一句话，也即由此触发电源工作，电源开始输出各 路电压（红5V、橙3.3V、黄12V），实现开机。
主板开机电路详解
主板开机电路详解主板开机电路工作原理由于主板厂商的设计不同，主板开机电路会有所不同，但基本电路原理相同，即经过主板开机键触发主板开机电路工作，开机电路将触发信号进行处理，最终向电源第14脚发出低电平信号，将电源的第14脚的高电平拉低，触发电源工作，使电源各引脚输出相应的电压，为各个设备供电（即电源开始工作的条件是电源接口的第14脚变为低电平）。
主板开机电路的工作条件是：为开机电路提供供电、时钟信号和复位信号，具备这三个条件，开机电路就开始工作。
其中供电由ATX电源的第9脚提供，时钟信号由南桥的实时时钟电路提供，复位信号由电源开关、南桥内部的触发电路提供。
下面根据开机电路的结构分别讲解开机电路的详细工作原理。
1．经过门电路的开机电路经过门电路的开机电路的电路原理图如图7-7所示。
图中，1117为稳压三级管，作用是将电源的SB5V电压变成＋3.3V电压，Q21为三极管，它的作用是控制电源第14脚的电压，当它导通时，电源第14脚的电压变为低电平。
74门电路是一个双上升沿D触发器，此触发器在时钟信号输入端（第3脚CP端）得到上升沿信号时触发，触发后它的输出端的状态就会翻转，即由高电平变为低电平或由低电平变为高电平。
74触发器的时钟信号输入端（CP 端）和电源开关相连，接收电源开关送来的触发信号，输出端直接连接到南桥的触发电路中，向南桥发送触发信号。
它的作用是代替南桥内部的触发器发出触发信号，使南桥向电源输出高电平或低电平。
当电脑的主机通电后，ATX电源的第14脚输出＋5V电压，ATX电源的第14脚通过一个末级控制三极管和一个二极管连接到南桥的触发电路中，由于74触发器没有被触发，南桥没有向三极管Q21输出高电平，因此三极管Q21的b极为低电平，三极管Q21处于截至，电源的各个针脚没有输出电压。
同时ATX电源的第9脚输出＋5V待命电压。
＋5V待命电压通过稳压三极管（1117）或电阻后，产生+3.3V电压，此电压分开成两条路，一条直接通向南桥内部，为南桥提供主供电，而另一条通过二极管或三极管，再通过COMS的跳线针（必须插上跳线帽将他们连接起来）进入南桥，为CMOS电路提供供电，这时南桥外的32.768KHz晶振向南桥提供32.768KHz频率的时钟信号。
主板开机电路的构成及工作原理图
主板开机电路的构成及工作原理图核心提示：一、开机电路的构成及工作原理PWR：主机上的电源开关原理：在按下PWR开关之前，主机上只有紫线和绿有电，紫线为5VSB（待机电压）。
南桥或I/O内部集成了开机触发电路，所有的开机触发电路都是舜间低电平有效（除83627系列I/O），按下PWR开关后会产生舜间的一、开机电路的构成及工作原理PWR：主机上的电源开关原理：在按下PWR开关之前，主机上只有紫线和绿有电，紫线为5VSB（待机电压）。
南桥或I/O内部集成了开机触发电路，所有的开机触发电路都是舜间低电平有效（除83627系列I/O），按下PWR开关后会产生舜间的低电平，南桥开机触发电路工作后发输出迟续的高电平，I/O内部的开机触发电路工作后输出迟续的低电平。
一些厂家的主板上集成了自己的开机复位芯片，不通过南桥或I/O开机，原理是一样的。
二、开关的三种方式常见主板开机电路图一、开机线路图1、VIA大多由南桥开机，有83977EFI/O的由I/O开机2、inter主板较，83627高进高出，8702、8712低进低出3、SIS开机电路4、VIA多，370、462主板常见故障现象：无法软关机，开机不稳定时好时坏，多为门电路坏二、I/O开机图1、132门电路容易损坏2、83627I/O中第67脚有3.3V高电平（点PWR不机，且67脚有3.3V电压为I/O坏，少数为南桥坏）3、83627第67脚为0V，查南桥待机电压，拆下I/O测4、83627第67脚为0V-1V，I/O坏5、83627I/O损坏的故障现象：不开机、能开机不能关机、复位灯常亮第一种两针短接后为低电平，第二种两短接后都为低电平，第三种两针短接后都为高电平三、开机电路检修流程1.查PWR开关处是否有3.3V左右的高电平。
（查开关到紫线之间的线路）2.按下PWR开关时测量是否有瞬间低电平触发南桥或I/O。
3.查绿线到南桥或I/O之间的线路。
故障现象：开机后通下电，马上断电按PWR无反应，这种现象称为电源保护，多为黄、红线短路，用断路法逐个断开与短路电压相关的元件。
