服装制图
服装结构制图术语解释汇总
服装结构制图术语解释汇总1、服装结构制图：是以人体体型、服装规格、服装款式、面料质地性能和工艺要求为依据，运用服装制图的方法，在纸上（或直接在面料上）画出服装衣片和零部件的平面结构图，然后制作成样板或直接将面料裁成衣片。
2、人体测量：是指测量人体有关部位的长度、宽度、围度等作为服装制图时的直接依据。
3、服装放松量：服装放松量又称加放量。
为了使服装适合于人体的各种姿态和活动需要，必须再量体所得数据的基础上，根据服装品种、式样和穿着用途，加放一定的余量，即放松量。
4、号：是指高度，以厘米表示人体的身高，是设计服装长度的依据。
5、型：是指围度，以厘米表示人体胸围或腰围是设计服装围度的依据。
6、服装款式：是指服装成品的外形轮廓、内部结构以及相关附件的造型和安置的部位等。
7、经向（直丝綹）：一般将梭织物的长度方向与布边平行的经纱称为经向。
8、纬向（横丝绺）：一般将梭织物的幅宽方向与布边垂直的纬纱称为纬向。
9、斜丝绺：处在直丝綹与横丝绺之间的称为斜丝绺。
10、组合关系：就是一件服装是由多少衣片和附件组合而成的，它们之间又是如何进行配的，即采用的缝法以及缝份的宽窄和配合时应采用的归拔工艺等。
11、组合形态：是指各部位、部件的衣里、衬及其他辅料的组合关系。
12、服装专用曲线板：是按照服装结构制图中各部位弧线、弧度变化规律而制成的一种专供服装制图中绘制各部位弧线的专用绘图工具。
13、净样：服装实际规格，不包括缝份、贴边等。
14、xx：服装裁剪规格，包括缝份、贴边等。
15、画顺：光滑圆顺地连接直线与弧线、弧线与弧线。
16、劈势：直线的偏进。
17、翘势：水平线的上翘（抬高）。
18、困势：直线的偏出。
19、凹势：袖隆门、裤前后窿门凹进的程度。
20、门禁：衣片的锁眼边。
21、里襟：衣片的订钮边。
22、叠门：门禁和里襟相叠合的部分。
23、挂面：上衣门里襟反面的贴边。
24、过肩：也称复势、育克。
一般常用在男女上衣肩部上的双层或单层布料。
服装结构制图图线与符号
contents
目录
• 引言 • 服装结构制图的基本概念 • 图线的分类与用途 • 符号的分类与用途 • 图线与符号的应用实例 • 图线与符号绘制的技巧与注意事项
01 引言
主题简介
01
服装结构制图图线与符号是服装 制图的基石，用于描述服装的款 式、结构、尺寸等信息。
02
图线和符号的标准化对于提高制 图的准确性和效率至关重要。
省线
表示省道的结构线，通常用细实线 表示。
04
裙子制图图线与符号应用
结构线
用于表示裙子的各个部位，如 裙腰、裙摆等。
轮廓线
表示裙子的外形轮廓，通常用 粗实线表示。
褶线
表示裙子的褶皱结构，通常用 虚线表示。
省线
表示省道的结构线，通常用细 实线表示。
06 图线与符号绘制的技巧与 注意事项
选择合适的绘图工具和纸张
双点划线
总结词
表示服装结构制图中的折痕线。
详细描述
双点划线通常用于表示折痕线，即在服装制作过程中需要形成的折痕。这种线条通常出现在需要折叠 或弯曲的部位，如袖口、下摆等。双点划线可以帮助裁缝师了解如何形成折痕，以便更好地进行服装 制作。
虚线
总结词表示服装结构制图中的 Nhomakorabea实际结构线。
详细描述
虚线通常用于表示非实际结构线，即这些线条不是服装的实 际结构部分，而是为了说明或辅助理解而绘制的线条。例如 ，在绘制服装细节图时，虚线可以用来表示缝纫线或装饰线 条。
计要求。
缝纫符号
总结词
缝纫符号用于表示服装结构制图中的缝纫要求和工艺指示。
详细描述
缝纫符号通常用特定的图形或字母表示，并标注有相应的缝纫指示文字。它们提供了关 于缝纫顺序、缝型、针脚长度等工艺细节的指导，以确保制作出的服装符合设计要求和
服装制图的常用符号
服装制图的常用符号注：制图尺寸使用的是成人女子参考尺寸的16“M(9AR)”。
使用量也是以此估算的。
本文中所使用的“化纤”，是指化学纤维(再生纤维、半合成纤维、合成纤维)的总称。
服装制图的常用代号后颈点BNP Back Neck Point肩峰点SP Shoulder Point袖窿AH Arm Hole头围HS Head Size前中心线F、C Front Center后中心线BC Back Center服装制图的各部位名称女子原型在制作时，作为差不多的“型”专门必要。
我们就把在乎面裁剪中作为制作衣服的基型叫作原型。
原型的尺寸测量和制图方法专门简单。
要求具有专门高的适合度和富有专门强的机能性。
现在的“文化式原型”就广泛深入地研究和探讨了这些因索。
同时，为了能进行所有服种的制图，比如从紧身到宽松式、从内衣到风衣等，都加以考虑。
然而,由于生活方式的不同，人的体型也在发生变化．应该经常不断地进行研究。
依照性别、年龄的不同，原型又分女子原型、男子原型和儿童原型等。
假如依照人体的部位来区分的话，又可分为上半身原型、袖原型和下半身原型。
然而关于下半身的衣服(裙手、裤子)来说，以腰围和臀围为基础制图的话更为简单，因而就把原型定为身和袖子。
女子原型的制图(图3—5—图3—8)因为是上半身的原型，因此就以胸围和背长为基础，再计2ll出其他各部位。
胸部，不管从体型上依旧从设计上差不多上专门重要的部位，因为以胸围计测出的尺寸，关于上半身各部位的适合度专门高，就采纳了这种计测方法。
然而，各部位的尺寸并不一定差不多上同胸围成比例的，在以胸围计测出的尺寸中，进行定量尺寸的增减，以力求无相关部位的调整，来达到制图的完美。
原则上女子服是右身在上(右压左)，因而要以右半身为基础进行制图。
必要尺寸：胸围，背长1．画基础线(见图3—5)(1)纵向以背长为长度，横向以B/2+5cm(余量)为长度，画长方形。
在半身中所加进的5cm 的余量，是考虑在呼吸和运动时，为符合机能性的运动量所加的尺寸。
电子课件-《服装结构制图(第三版)》-A18-3644 第三章 裤装结构制图
袋盖贴袋及风琴贴袋。
脚口变化 裤装脚口一般为平脚口与翻脚口两类。由于人体脚背是隆起状态，同 时考虑到裤脚口落在脚背上的裁片面料不能有过多的余量，因此前裤片脚 口可以向上略凹进，后裤片脚口可以向下略凸出。
样结构变化
凸肚体裤片纸样处理方法
铅笔裤结构制图
铅笔裤又被称为小脚裤、烟管裤，是指有着纤细裤管的裤子，裤脚很
第一节 裤装结构与人体的关系 第二节 女西裤结构制图 第三节 男西裤结构制图 第四节 牛仔裤结构制图 第五节 裤装的结构变化
第一节 裤装结构与人体的关系
裤装是包裹人体臀、腹并区分 两腿的基本着装形式。裤装的外 形轮廓由裤长、上裆、腰围、臀 围、横裆、中裆及脚口等几大环 节构成。
裤装示意图
一、裤装与人体下肢的关系
单位：cm
女西裤结构图
裁片放缝
女西裤裁片放缝图
女西裤排料
褶裥一般分为正褶裥与反 褶裥两类。
正褶裥是指在裤片正面， 由侧缝方向折向前中心方向的 褶裥；反褶裥是指在裤片正面， 由前中心方向折向侧缝方向的 褶裥。
女西裤排料图
裤装的正褶裥与反褶裥
第三节 男西裤结构制图
男西裤是男士搭配西服穿着的正装裤，适用的面料较广，化纤、毛料 都可以用来制作男西裤。
腿部位多用绑绳与扣子紧固，便于将裤子放置于马靴内。
现代马裤在款式上发生了很大的变化，它一般采用弹性良好的面料制
作，款式变得贴体，与普通裤子的裁剪方法一致，且多为七分裤，从穿着
角度看与靴裤形式变得一样，失去了传统马裤独有的款式特点。
根据裤长，裤装分为短裤、中裤、中长裤 和长裤四大类。
裤长与人体的关系
三、裤装围度与人体的关系
裤装成品腰围尺寸的设置要考虑到人体呼吸、蹲坐等动作与就餐后人 体腹围的增加以及季节等因素。同时，裤装还要考虑到人体进行坐、弯腰、 下蹲、行走时人体臀部的尺寸变化，根据裤装的宽松度，一般将裤装分为 紧身型、适体型和宽松型三大类。
第十三章 中式服装结构制图 课件
前后衣片结构制图
第一节 男式对襟暗门襟罩衫
领片结构制图
第一节 男式对襟暗门襟罩衫
放缝排料说明
第一节 男式对襟暗门襟罩衫
放缝排料说明
第一节 男式对襟暗门襟罩衫
放缝排料说明
第二节 女式偏襟罩衫
款式外形特征
款式特征：立领，偏襟，6粒直脚纽，连袖无肩 缝，摆缝插袋，开摆衩。 适用原料：府绸、中长纤维或薄花呢等。
第二节 女式偏襟罩衫
挖襟的方法
偏襟中式罩衫在制图时，先要解决挖襟问题，而挖襟实际上是 利用纤维组织的可塑性，采用工艺手段适当改变纤维的伸缩度和织 物经纬组织的密度、方向及折料时折斜而形成的偏襟叠合。图13—8 为展开的衣片结构图，揭示了由偏襟叠合成盖襟和有垫襟作缝的缝 份余缝。
挖襟步骤：
（1）定襟位 肩线下1／5胸出+5cm作平行线，距前中线为1／4 胸围作平行线(平行于肩线)，两线交点为襟位。距前直开领深(肩线 下1／5领围+0.5cm)下0.7cm作前中线的垂线，垂足与襟位联结， 如 图作弧线，并沿弧线剪开至肩线。
第一节 男式对襟暗门襟罩衫
测量及规格
测量要点： （1）衣长的测量 由棉袄放长2cm。 （2）胸围的放松量 按棉袄放大1.5cm。 （3）出手 放长1~2cm。 （4）领围 按棉袄放大1cm。 （5）下摆 按棉袄放大3~4cm。 制图规格：
第一节 男式对襟暗门襟罩衫
前后衣片框架图
第一节 男式对襟暗门襟罩衫
第二节 女式偏襟罩衫
中式服装的裁剪方法
第二节 女式偏襟罩衫
中式服装的裁剪方法
第二节 女式偏襟罩衫
中式服装的裁剪方法
第三节 旗袍
款式外形特征
旗袍，原指满族妇女穿的一种长袍， 为上下装相连，如今所见的旗袍较前已有了 很大的改革。

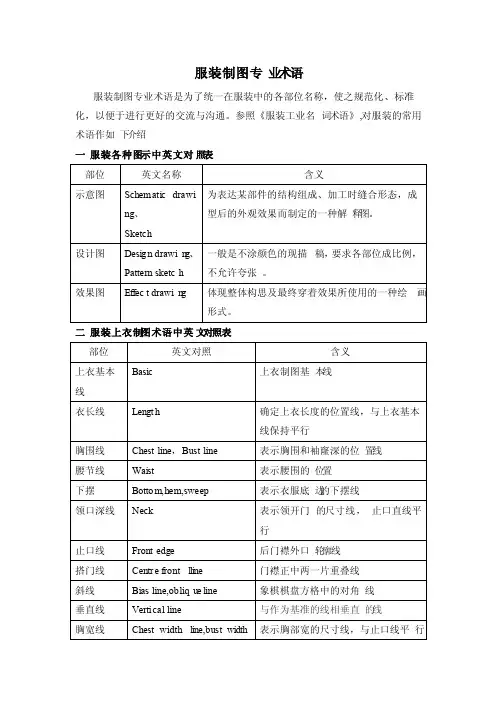

服装制图专业术语
袖窿斜线 Ragla n slope line
领口至袖窿深的宽斜线
后背中心 Center back line
后衣片两层对称并相连折的中心线
线
开衩线
Vent line
开衩高度和贴边宽度线
袖长线
Lengt h line
表示袖长的位置线，与袖子基本 线平
行
袖口线
Sleeve hem
脚口线
Bottom
确定脚口尺 寸的线
侧缝直线 Side seam line
围度尺寸的基础线，与裤长线平 行
侧缝弧线 Side
裤子外侧的 轮廓线
前裆弧线 Front
裤子前裆的 轮廓线
后翘线
Uplin e
裤片起翘的 高度线
后腰缝线 Back
裤子腰缝的 轮廓线
ቤተ መጻሕፍቲ ባይዱ
后省线
Waist
省的位置线
后袋线
Hip
后口袋的位 置线
袋位线
Pocket posit ion line 口袋位置线
扣位线
Butto n posit ion line 扣子的位置 线
扣眼线
Butto nhole posit ion 扣眼的位置 线
line
裙侧缝线 Side
裙侧缝的轮 廓线
裙腰缝线 Waist
ng、
型后的外观效果而制定的一种解 释图。
Sketch
设计图 Design drawi ng、 一般是不涂颜色的现描 稿，要求各部位成比例，
Pattern sketc h 不允许夸张 。
效果图 Effec t drawi ng 体现整体构思及最终穿着效果所使用的一种绘 画
服装结构制图依据 PPT
14
大家好
15
三、制图步骤
❖ 1、前裙片 ❖ ①基础线（前中线）
❖ ②上平线： 与基础线垂直相交。
❖ ③裙长线（下平线）：从上平线向下量裙长减 腰宽，与上平线平行。
❖ ④臀高线（臀围线）： 上平线向下平行量下 0.1号+1。⑤臀围大（侧缝线）： 按1/4臀围作 前中线的平行线。
大家好
16
•2、后裙片 延长前片的上平线、下平线、臀围线 ⑥、后中线： 垂直于上平线 ⑦、臀围大（侧缝线）： 按1/4臀围作后中线的 平行线。
①、裙长：一般青年的偏短，中老年的偏长，一般以膝 盖线上下10厘米左右调节
②、裙腰围：放松量不宜过大，一般1—2CM之间为宜。
③、裙臀围：因直裙属于适身型款式，放松量不宜过大， 一般控制在4---5CM之间。
大家好
13
4、制图规格
单位： CM
号型 部位
L
W
H
腰宽
160/68A 规格
65
70
94
3
大家好
❖ 2、裙后中腰口低落的原因？
裙子后腰口中心比前片低落1cm的原因与女性的体型有关。 从侧面看，人体的腹部前凸，而臀部略有下垂，使后腰部至臀部 之间略有凹进，腰际至臀部呈S型。因此腹部的隆起使前裙腰向 上移，后腰下部的平坦使后腰下落，在后腰低落1cm左右，能使 裙腰部处于良好的状态。
大家好
19
❖ 3、侧缝处裙腰缝为何要起翘？
大家好
4
以裙子的廓形分
大家好
5
迷你裙
大家好 短 裙
6
中长裙
长裙
大家好
7
直裙
A字裙
大家好
8
斜裙
鱼尾裙
服装制图比例知识点总结
服装制图比例知识点总结一、服装制图概述服装制图是指将服装的设计稿转化为纸样和图样的过程，主要用来制作服装的样板和生产所需的图样。
服装制图是服装设计与生产之间的重要环节，它直接影响到服装的成衣效果和生产效率。
在服装制图过程中，比例是一个非常重要的因素，它关系到服装的合身度和真实性。
因此，了解服装制图比例知识点是非常重要的。
二、服装制图比例的基本概念1. 比例比例是指两个相似物体之间的数量关系。
在服装制图中，比例主要用来表示服装图样和实际尺寸之间的比例关系。
比例的表示通常采用数字表示，例如1:1表示实际尺寸，1:2表示图样尺寸是实际尺寸的一半。
2. 比例尺比例尺是指表示比例关系的一个标准尺度。
在服装制图中，通常使用1:1，1:2，1:4，1:8等比例尺来表示图样和实际尺寸之间的比例关系。
3. 服装制图比例的重要性服装制图比例的正确与否直接影响到服装的合身度和真实性。
如果比例不正确，制作出来的服装图样和纸样就会与实际尺寸不符，导致服装效果不理想。
因此，掌握服装制图比例知识点是非常重要的。
三、服装制图比例的应用1. 图样放大与缩小在服装制图中，通常需要将服装设计稿放大或缩小到实际尺寸。
这就需要根据设计稿的比例，按照比例尺来放大或缩小，以确保图样和实际尺寸的比例关系一致。
2. 图样分级图样分级是指根据不同尺码来调整图样的大小，以适应不同尺码的需求。
在图样分级过程中，比例的应用非常重要，需要根据不同尺码的比例关系来调整图样的大小，以保持整体的比例一致。
3. 灭裁灭裁是制作服装图样的一项重要工艺，它要求图样各部分的比例关系准确无误，以确保服装的制作过程顺利进行。
四、服装制图比例的相关知识点1. 数字表示比例在服装制图中，比例关系通常采用数字表示，使用“:”来连接实际尺寸和图样尺寸。
例如1:2表示图样尺寸是实际尺寸的一半。
2. 比例计算在服装制图过程中，经常需要进行比例计算，根据设计稿的尺寸和实际尺寸，按照比例尺来计算图样的大小。
电子课件-《服装结构制图(第三版)》-A18-3644 第一章 服装结构制图基础
8．困势：根据规格尺寸，直线部位需偏出的量。 9．凹势：根据规格尺寸，制图时需要凹进的部分。 10．翘势：轮廓线与水平线之间抬高（上翘）的量。 11．省：也称省缝，为了使服装适合人体体型曲线，在衣片上缝去的部 分。 12．裥：也称褶裥，为了使服装适合人体体型曲线，在衣片上折叠的部 分。 13．抽褶：根据体型的需要，将衣片某些部位抽紧，使面料起皱。 14．纱向：纺织原料的经向和纬向，有横、直、斜之分。
国家服装号型标准的主要内容
号型定义 号：指人体的身高，以厘米为单位，是设计和选购服装长短的依据。 型：指人体的胸围或腰围，以厘米为单位，是设计和选购服装肥瘦的 依据。
体型分类代号
国家服装号型标准根据我国男、女人体体型特征，按胸腰差（即净胸
围与净腰围的差值）的数值，将人体划分成 Y、A、B、C 四种体型。其中，
二、服装结构制图主要部位代号
服装结构制图主要部位代号
服装结构制图主要部位代号
三、服装结构制图符号
服装结构制图符号是传达设计意图，沟通设计、生产和管理部门之间的
技术语言。
服装结构制图符号的形式、名称及用途
服装结构制图符号的形式、名称及用途
第三节 人体测量方法及服装放松量
人体测量是进行服装结构制图的前提，是服装设计和生产中十分重要 的环节。需要在人体表面确定一些基准点作为测量时的参照，基准点一般 选在人体外表明显、稳定、易测的位置上。
放松量示意图
第四节 国家服装号型标准
服装号型标准是由国家标准化管理委员会颁布，便于服装行业工业化 生产的技术性文件。
我国国家服装号型标准为 GB/T 1335，GB 为“国标”拼音首字母，T 为推荐使用。GB/T 1335 服装号型标准分为：GB/T 1335.1—2008 男子服装 号型标准、GB/T 1335.2—2008女子服装号型标准和 GB/T 1335.3—2009 儿 童服装号型标准三部分。
第二章 服装结构制图基础 课件
第三节 服装结构制图的一般规定
第一节 服装结构制图工具
（二）角尺 角尺也是服装制图的常用工具。它包括三角
直尺和角尺。三角尺有塑料的、有机玻璃的等。 角尺则多为木质或钢制的。三角尺角度分别为 30°、60°、90°、和45°、45°、90°两种尺 配套使用。角尺则是不同规格的两边组成L字形。 三角尺在服装制图中应用广泛，主要应用于服装 制图中垂直的绘画。规格不同的三角尺分别为大 图和缩小图之用（一般大规格的三角尺用于大图 ，小规格的三角尺用于缩小图）。
第一节 服装结构制图工具
其他如彩色笔，用于勾画装饰 线条或区别叠片。墨线笔用于缩小 图勾墨线。画板、图钉等也用于缩 小图。削铅笔刀用于使铅笔保持绘 图需要的形状。削铅笔刀应选用锋 利，不易生锈，便于携带的。
五、其他
第二节 服装结构制图图线与符号
一、服装制图图线
服装制图图线形式、规定及用途，同一图纸中同类图线的宽度应一致。 虚线、点画而不是点。
三、曲线板
第一节 服装结构制图工具
四、铅笔与橡皮
绘图铅笔是直接用于绘制服装结
构图的工具，绘图铅笔的笔芯有软硬 之分，一般以标号HB为中性，B~6B逐 渐转软，铅色浓黑，易污赃。H~6H逐 渐转硬，铅色浅淡，不易涂改。一般 缩小图宜用稍硬些的，如H、HB；大图 可较软些，如HB、B，不宜过硬或过软 。
第二节 服装结构制图图线与符号
四、服装制图术语
服装制图术语的作用是统一服挟制图中的裁片、零部件、线条、部位的名称， 使各种名称规范化、标准化，以利于交流。服装制图术语的来源大致有几方面：
①约定俗成；②服装零部件的安放部位，如肩袢、袖袢等；③零部件本身的形 状，如琵琶袢、蝙蝠袖等；④零部件的作用，如吊袢、腰带等；⑤外来语的译音， 如育克、塔克、克夫(袖头)等。
(完整版)服装结构制图术语解释汇总
服装结构制图术语解释汇总1、服装结构制图：是以人体体型、服装规格、服装款式、面料质地性能和工艺要求为依据，运用服装制图的方法，在纸上（或直接在面料上）画出服装衣片和零部件的平面结构图，然后制作成样板或直接将面料裁成衣片。
2、人体测量：是指测量人体有关部位的长度、宽度、围度等作为服装制图时的直接依据。
3、服装放松量：服装放松量又称加放量。
为了使服装适合于人体的各种姿态和活动需要，必须再量体所得数据的基础上，根据服装品种、式样和穿着用途，加放一定的余量，即放松量。
4、号：是指高度，以厘米表示人体的身高，是设计服装长度的依据。
5、型：是指围度，以厘米表示人体胸围或腰围是设计服装围度的依据。
6、服装款式：是指服装成品的外形轮廓、内部结构以及相关附件的造型和安置的部位等。
7、经向（直丝綹）：一般将梭织物的长度方向与布边平行的经纱称为经向。
8、纬向（横丝绺）：一般将梭织物的幅宽方向与布边垂直的纬纱称为纬向。
9、斜丝绺：处在直丝綹与横丝绺之间的称为斜丝绺。
10、组合关系：就是一件服装是由多少衣片和附件组合而成的，它们之间又是如何进行配的，即采用的缝法以及缝份的宽窄和配合时应采用的归拔工艺等。
11、组合形态：是指各部位、部件的衣里、衬及其他辅料的组合关系。
12、服装专用曲线板：是按照服装结构制图中各部位弧线、弧度变化规律而制成的一种专供服装制图中绘制各部位弧线的专用绘图工具。
13、净样：服装实际规格，不包括缝份、贴边等。
14、毛样：服装裁剪规格，包括缝份、贴边等。
15、画顺：光滑圆顺地连接直线与弧线、弧线与弧线。
16、劈势：直线的偏进。
17、翘势：水平线的上翘（抬高）。
18、困势：直线的偏出。
19、凹势：袖隆门、裤前后窿门凹进的程度。
20、门禁：衣片的锁眼边。
21、里襟：衣片的订钮边。
22、叠门：门禁和里襟相叠合的部分。
23、挂面：上衣门里襟反面的贴边。
24、过肩：也称复势、育克。
一般常用在男女上衣肩部上的双层或单层布料。
服装结构制图读书笔记
服装结构制图读书笔记方案一一·服装结构制图的含义:是以人体体型、服装规格、服装款式、面料质地性能和工艺要求为依据。
运用服装制图的方法，在纸上(或直接在面料上）画出服装衣片和零部件的平面机构图，然后制作成样板或接着将面料裁成衣片。
测量部位:身高:头骨顶点量至脚跟。
衣长:前衣长:由右颈肩点通过胸围最喜口廊工至衣服所需长度。
后衣长:由后领圈点向下量至衣服所需长度。
胸围:腋下通过胸围最丰满处，水平围量一周。
腰围:腰部最细处，水平围量一周。
颈围:颈中最细处，围量一周。
总肩宽:从后脊左肩骨外端点，量至右肩骨外端点。
袖长:肩骨外端向下量至所需长度。
腰节长:前腰节长:由右颈肩点通过胸部最高点量至腰节最细处。
后腰节长:由右颈肩点通过脊部最高点量至腰节最细处。
脊长:由后领圈中点量至腰间最细处。
臀围:臀部最丰满处，水平围量一周。
裤长:由腰的侧部骨宽骨处向上 3cm（即腰宽）起，量至裤长所需长度。
胸高:由右颈肩点量至乳峰点。
12、乳距:两乳峰之间的距离。
臀高:由侧腰部骨宽骨处量至臀部最丰满处的距离。
14、上裆长:由侧腰部骨宽骨处向上3cm处量至凳面的距离以上侧体部位可参照书上。
衣长: L胸围:B腰围: W裤长:L袖长:SL肩宽:S领围:N胸高位:BP前腰节长:WL制图工具尺:直尺:基本工具，用于绘制直线条。
角尺:基本工具主要用于制图中垂直的绘制。
软尺:一般测量所用。
制图中用于测量各曲线，拼合部位的长比例尺:用于按一定比例作图的工具。
量角器:用于测量并确定某些部位的斜度。
如肩斜的倾斜的等曲线板:用于服装制图中的弧线、弧形部位的绘制。
图线的形式、规定及用途见下表。
(单位: mm)注意:同一图纸中同类的宽度应一致。
虚线、点画线及双点画线的线段长和间隔应各自相同，其首尾端应是线段而不是点。
制图符号:制图符号的符号形式及含义见下表:方案二《服装结构制图》，是教育部规划的职高类服装专业教材。
该教材刚改版。
就我的认识而言，这是现有服装教材中相当不错的一本。
服装制图基础知识
服装制图基础知识知识点：1．了解人体结构与人体测量。
2．熟悉国家服装号型规格标准系列。
3．理解服装制图的一般常识。
4．掌握常见服装品种的结构制图方法。
5．掌握服装工业样板的制作过程。
服装制图是以人体体型、服装规格、服装款式、服装原料质地性能和工艺要求为依据，运用服装制图的方法，将立体的服装款式转化为平面结构分解图。
服装制图具有工程性、技术性、艺术性的特点。
在平面结构图的基础上加放缝头、贴边，做些文字标注说明等使其变成服装样板。
要学习服装结构制图首先要掌握作为服装结构制图依据的有关知识。
第一节人体结构与人体测量服装的服务对象是人，依附于人体的外表。
人体是制作服装的主要依据，也是服装制图的主要依据，服装制图中的点线面是根据人体结构的点线面而定的。
人体的外形决定了服装的基本结构和形态。
测量人体有关部位的长度、宽度、围度的尺寸数据，使服装制图的直接依据。
人体运动因素和款式造型则是作为制定服装放松量的成品规格的主要依据之一。
一、人体的结构(一)人体的骨骼骨骼是人体的支架。
人体体型的大小，各部位的比例、基本形状等均由骨骼所决定。
由206块骨头组成人体各部位的骨骼系统。
人体骨骼的端点或突出点很容易直接显现于皮下，这些部位称为“骨点”，骨点是认识人体形态特征及进行测量的重要标志。
(二)人体的肌肉肌肉是人体表面形态的决定因素，人体是靠肌肉的收缩牵动骨骼产生动作。
肌肉发达使体型丰满，肌肉干瘪使体型瘦小。
人体呈现不同的体态与肌肉发育状况有直接关系。
如躯干的胸大肌、腹肌、髋肌、臀中肌、下肢股肌、上肢的三角肌、肱二头肌等形成了人体外形的凹凸变化，直接影响制板时的外观造型处理。
(三)人体的面、线、点人体可分头、躯干、上肢、下肢四个部位。
其中躯干包括颈、胸、腹、背等部位；上肢包括肩、上臂、肘、下臂、腕、手等部位；下肢包括胯、大腿、膝、小腿、踝、脚等部位。
这些部位和服装相对应的分别称为前中心线、后中心线、颈围线、颈根围线、胸宽线、胸围线、腰围线、腹围线、臀围线、腿根围线、膝围线、脚腕围线、臂根围线、肘围线、手腕围线。
服装结构制图
服装结构制图技训实施大纲一、课程的性质和任务服装结构制图是以服装结构规律为主要内容的一门课程，是服装设计与工艺专业的主体专业课程。
通过教学与实践，使学生掌握正常体型和基本款式的服装结构制图，并能初步掌握特殊体型和变化款式的服装结构制图。
二、课程的基本要求通过教学和实践，使学生掌握一般的量体，结构制图，裁剪的基础知识和技能，初步掌握一些服装结构的变化原理、变化规律和处理特殊体型、款式变化的制图方法。
三、教材的选用和分析1．教材图文并茂，注重理论和实践的结合。
循序渐进地进行教学编排，适合初学者选用。
2．本课程选用“高等教育出版社”《服装结构制图》第四版为教材。
四、课时分配建议：198课时（实训总个数：38个）服装结构制图考核大纲考核方式：技能操作评分准则：（总分值：100分）分学期进行模拟考核，第五学期进行总体考核，成绩以第五学期的考核为准，60分以上达标合格，才能参加全国的服装设计定制工考核，取得相应的技术等级证书允以毕业。
得分在60分以下必须参加补考，合格后才能进行服装设计定制工考核。
得分在80分以上为优秀。
服装缝制工艺技训实施大纲一、课程的性质和任务1、做为主干专业课程的教材，应引导学生在学习本专业工艺基础缝制的同时，充分掌握日常服装的裁制及工艺技术，并通过技能训练达到中等考核标准。
2、应与现代服装加工的新技术，新方法和工业化服装生产紧密结合，并兼顾个体服装加工工艺技术。
3、充分考虑中职在校学生的年龄，接受能力，认识水平等因素，有利于激发学生对专业兴趣的培养。
二、课程的基本要求1、掌握服装裁剪技术及标准成衣的裁剪方法。
2、掌握服装缝制工艺，包括有成衣样板的毛板、排料、工艺流程及具体缝制的熨烫方法、步骤。
3、掌握服饰的装饰工艺等内容。
三、教材的选用和分析。
1、本教材分为基础模块和实践模块，基础模块为前四学期所学内容，选学模块为第五期所学内容，课时分配见下页，第六期为下工厂实习阶段。
2、选用《中等职业学校教育部规划教材》高教版《服装工艺》四、课时分配建议：360课时（实训总个数：61个）服装缝制工艺考核大纲考核方式：技能操作评分准则：（总分值：100分）分学期进行模拟考核，第五学期进行总体考核，成绩以第五学期的考核为准，60分以上达标合格，才能参加全国的服装设计定制工考核，取得相应的技术等级证书允以毕业。
服装制图符号
名称表示符号使用说明细实线表示制图的基础线，为粗实线宽度的1/2粗实线表示制图的轮廓线，宽度为0.05~0.1cm等分线等距离的弧线，虚线的宽度和实线相同点划线表示衣片相连接、不可裁开的线条，线条的宽度与实线相同双点划线用于裁片的折边部位线条地宽度与细实线相同虚线用于表示背面轮廓线和辑缝线的线条，线条的宽度与细实线相同距离线表示裁片某一部位两点之间的距离，箭头指示到部位的轮廓线省道线表示省道的位置与形状，一般用粗实线表示褶位线表示衣片需要采用收褶工艺，用缩缝号或褶位线符号表示裥位线表示一片需要折叠进的部分，斜线方向表示褶裥的折叠方向塔克线图中细线表示塔克梗起的部分，虚线表示辑明线的部分净样线表示裁片属于净尺寸，不包括缝份在内毛样线表示裁片的尺寸包括缝份在内径向线表示服装面料径向的线，符号的设置应与面料的径向平行顺向号表示服装面料的表面毛绒顺向的标记，箭头的顺向应与它相同正面号用于制式服装面料正面的符号反面号用于指示服装面料反面的符号对条号表示相关裁片之间条纹应该一致的标记，符号的从横线对应布纹对花号表示相关裁片之间应当对齐花纹标记对格号表示相关裁片之间应该对格的标记，符号的从横应该对应布纹剖面线表示部位结构剖面的标记拼接号表示相邻的衣片之间需要拼接的标记省略号用于长度较大而结构图中又无法全部画出的部件否定号用于将制图中错误线条作废的标记缩缝号表示裁片某一部位需要用缝线抽缩的标记拔开表示裁片的某一部位需要熨烫拉伸的标记同寸号表示相邻尺寸裁片的大小相同重叠号表示相关衣片交叉重叠部位的标记罗纹号表示服装的下摆，袖口等需要装罗纹的部位的标记明线号实线表示衣片的外轮廓虚线表示明线的线迹扣眼位表示服装扣眼位置及大小的标记钮扣位表示服装纽扣位置的标记，交叉线的交点是缝线位置刀口位在相关衣片需要对位的地方所做的标记归拢指借助一定的温度和工艺手段将余量归拢对位表示纸样上的两个部位缝制时需要对位钉扣表示钉扣位置缝合止点处表示缝合止点外还表示缝合开始的位置附加物安装的位置。
服装制图图线及符号
裁片该部位经熨烫后拔开、 伸长
表示该部位装拉链
表示该部位装花边
服装制图符号
等量号 合并、剪开
单褶 对褶 纽扣
表示尺寸相等
表示省道合并及剪开，将 虚线部位合并，实线部分
剪开
斜线方向表示褶裥折倒的 方向
斜线方向表示褶裥折倒的 方向
纽扣位置
服装制图符号
直角 重叠线
拔开 收缩 归拢 拼合
为适合体型和服装造型的需要，将部分衣料折叠熨烫而成，可分为顺裥、 箱型裥、隐形裥
衩 分割缝
塔克
为使服装穿脱、行走方便和服装造型的需要而设置的开口形式，按开口 的部位而有不同的名称，如袖衩、背衩
为适合人体体型和服装造型的需要，将衣身、袖身、裤身、裙身等部位 进行分割所形成的缝，如刀背缝、公主分割缝
是在裥的基础上，将衣料折成连口后缉细缝，起装饰作用
上装部位术语
名称 肩缝 总肩 前过肩 后过肩 门襟 里襟 门襟至口 门襟翻边 搭门
门襟贴边 扣眼
假眼
说明
前肩与后肩连接的部位 从左肩端点经过后颈点到后肩端点的宽度 肩缝向前衣片移位形成的分割部位 肩缝向后衣片移位形成的分割部位 锁扣眼的衣片 钉扣的衣片，与门襟相对应 门襟的边沿 外翻的门襟边 又称“叠门”，指门襟和里襟重叠在一起的部位，一般是按
19ppt学习交流纽扣的位置与扣眼相对应单排扣里襟钉一排钮扣里襟与门襟各钉一排钮扣领口又称领窝或领圈是根据人体颈部的造型需要在衣片上绘制的结构线也是前后衣身与领子缝合的部位领子结构的最基本部位是安装领身或独自担当衣领造型的部位是衣领结构设计的基础串口驳头面与领面的缝合线上装部位术语20ppt学习交流名称说明腰头上口到裤腿分叉处之间的部位是关系裤子舒适与造型的重要部位上裆下部的最宽处由人体形态和款式特点决定是裤子造型的重要部位侧缝线裤子前后片缝合的外侧缝裤中线又称烫迹线裤子前后片的中心直线裤子前片上裆缝合处后上裆线裤子后片上裆缝合处下装部位术语21ppt学习交流名称说明覆盖在人体躯干部位的服装部件分前衣身和后衣身是服装的主要构成部件领子围于人体的颈部起保护和装饰的作用翻领必须与领座缝合连裁在一起的领身部分底领口线也称装领线领身上需要与领窝缝合在一起的部位领上口线领身最上口的部位外领口线形成翻领外部轮廓的结构线它的长短及弯曲度的变化决定翻领翻折线将领座与翻领分开的折叠线它的位置与形状受领子形状及翻领松度的制约纽扣的眼孔分锁眼与滚眼两种滚眼指用面料做的扣眼锁眼则根据扣眼前端的形状分为方头锁眼与圆头锁眼部件术语22ppt学习交流名称说明串口线领身与驳头部分的挂面缝合在一起的缝合线衣袖覆盖在人体臂部的服装部件根据服装整体造型需要变化十分丰富袖片之间的缝合线按所在部位可分为前袖缝后袖缝中袖缝及其它分割袖缝等衣袖的小袖片袖口衣袖下端的边沿部位缝在衣袖的下口起收紧和装饰作用口袋用于插手与装物品的部件依服装的款式风格有多种变化服装上起扣紧或牵吊等作用的部件同时起到装饰服装的作用部件术语23ppt学习交流其他部位术语名称说明省道分布于人体体表凸出的部位是为了适应人体和服装造型设计的需要利用工艺手段去掉衣片浮起余量的不平整部分由省底和省尖两部分组成按功能和形态进行分类是为了塑造前胸与后背的隆起状态前肩省是收去前中心线处多余部分使前胸隆起后肩省是为了符合肩胛骨的隆起状态省底在领口部位的省道作用是为了作出胸部和背部的隆起状态还常用于连衣领的结构设计省底作在肋下部位使服装的造型呈现人体曲线美24ppt学习交流名称说明作在前衣身腹部的省道常用于凸肚体型的服装制作一般与大袋口巧妙搭配使省道处于隐藏状态为适合体型和服装造型的需要将部分衣料所作的收进量上端缝合固定下端不必缝合呈活口形状分连续性抽褶与非连续性抽褶两种为适合体型和服装造型的需要将部分衣
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PPT文档演模板
服装制图
人体体型与服装结构制图
一、人体的骨骼 1.骨骼 2.骨骼的接结 二、人体的肌肉
三、人体的面、线、点与服装的面、线、点
PPT文档演模板
服装制图
服装结构制图的尺寸依据
一、人体测量部位及方法
1.测量工具 2.测量前的准备
3.测体部位及方法 胸围 腰围 臀围 肩宽 背宽
乳峰点的间距 臀高 股长
裙装的结构制图
一、概述 1.裙子的种类 H型 A型 V型 2.裙子的面料选择 3.裙子长短和裙摆大小的确定
二、裙片的设计 1.腰部 2.臀部 3.裙摆
服装制图
三、回忆筒裙的结构制图 四、展开分析筒裙的结构制图
1.腰围 ：a.腰围线的位置 b.腰围的放松量
2.臀围 3.腰省：a.省道的设计
b.省道转移：量取法、旋转法、剪开法 c.腰省的设定 d.腰省的位置及大小 e.腰省的长度
PPT文档演模板
服装制图
二、裤类 （一）形式变化
1.轮廓 Y型 H型 A型 2.袋型 3.裥 4.裤脚 5.结构组合 （二）裤子纸样设计 1.普通裤子
PPT文档演模板
服装制图
2.普通裤子结构的两种裤型处理 A、锥型裤 B、马裤
3.马裤 三、裤类结构构成原理
1.腰围的放松量与比例分配 2.臀围的放松量与比例分配 3.立档深，龙门尺寸设计 4.前后裤片裥（省）量设计规律 5.开口设计 6.口袋设计
PPT文档演模板
服装制图
三、外套的结构设计与应用
1.戗驳领双排扣大衣
2.男装风雨衣
四、户外装的结构设计与应用
1.茄克式休闲装
2.短外套休闲装
PPT文档演模板
服装制图
第六章 童装类结构制图
童裙、童裤结构制图
童裤 一、概述
PPT文档演模板
二、不同年龄儿童连衣裙基本型 1.腰部无分割式 a 型 b型 c型 2.腰部分割式 （1）高腰分割式 （2）中腰分割式 （3）低腰分割式
服装制图
PPT文档演模板
2020/11/17
服装制图
第一章 服装制图概述
服装结构制图的概念
服装结构制图又称服装裁减制图， 是将立体的服装款式分解为平面的服装 结构图的一种手段。它依据一定的规格 尺寸、计算方法，按比例将服装结构分 解、展现在纸上形成纸样。
一 服装制图与服装样板 二 服装制图与服装裁剪
PPT文档演模板
服装制图
五、裙子结构设计与变化
（一）裙子的轮廓变化
1.窄裙 （H型）
2.半窄裙（ H型—A型）
3.斜裙 （ A型）
4.圆裙 （ A型）
（二）裙子的分割变化
1.裙子的竖线分割设计： a.六片裙 b.十片裙
2.裙子的组合与分割设计： a.育克裙 b.过腰裙
（三）裙子的褶饰变化
1.褶裥裙 2.节裙 3.鱼尾裙
第二章 服装结构制图基础
服装结构制图的常用工具 服装结构制图中的图线、符号与部位代号
一、服装结构制图线条及其主要用途 二、服装制图符号及其含义 三、服装结构制图部位代号及其说明
服装结构制图的衣片部位名称
PPT文档演模板
服装制图
服装结构制图的格式
一、服装结构制图上的标注尺寸 1.标注尺寸的基本规则 2.标注尺寸的不同画法
PPT文档演模板
服装制图
裤装的结构制图
PPT文档演模板
一、概述 二、裤子的分类 三、结构分析
1.基本结构：裤长、腰围、臀围、裤口围 2.结构线 3.轮廓变化：长方形、倒梯形、梯形、菱形 4.关于臀围放松量 5.关于腰围放松量 6.臀腰差与腰口裥、省的大小
服装制图
PPT文档演模板
7.关于大小档弯 8.关于后档斜线与后翘 9.关于落档 10.关于股上 11.关于臀围线 12.关于前后裤中线 13.关于前后裤口线 14.关于前后中档线 15.关于裤腰头
服装制图
PPT文档演模板
四、样板的补正 1.前后厚度的大体型 2.臀部突出的体型 3.臀部扁平的体型 4.大腿部向外突出的体型
裤装（女裤的变化设计）
一、筒形裤 比例法 二、锥形法 三、喇叭裤 四、牛仔裤 五、紧身裤 六、翻折裤口长裤
服装制图
第五章 上装类结构制图
女式上装结构制图（衬衫）
一、概述 二、衬衫基本样板
PPT文档演模板
服装制图
四、套装的结构特点 1.套装的放松量 2.套装各部位的比例关系
胸、腰、臀比例 长度比例 3.结构造型的外观特征 优雅型 丰满型（X型） 宽松型（H型）
PPT文档演模板
服装制图
பைடு நூலகம்
PPT文档演模板
五、各部位尺寸的设定依据 1.胸围放松量的原则 2.长度 3.袖开深量 4.其他条件 衣袋设计 钮位的设计
六、套装的搭门 1.单排扣搭门 2.双排扣搭门 3.无搭门 4.偏襟搭门
服装制图
女式上装结构制图（外套、连衣裙）
外套
一、概述
二、分类：轮廓
紧身外套 箱型外套 帐篷型外套
长外套 长度 中长外套
短外套 三、廓形与结构特征
1、X型外套
PPT文档演模板
服装制图
2、H型外套 3、A型外套 四、外套的搭门形式 1.单排扣搭门 2.双排扣搭门 3.无搭门
（二） 晨礼服
（三） 黑色套装 三、西服（套装） （一）西服的整体形式和变通
1、运动西服
2、 调和西服
3、单排三粒扣西服 4、双排六粒扣西服
5、制服型西服
6、休闲西服
服装制图
（二）结构的功利作用 （三）着装特征
（四）上衣结构设计分析（图解 ） 1、男装西服的基本结构模式 2、廓形及其结构变化 3、撇胸的形式及其作用
二、服装号型系列
1.号型意义
2.号型分类
3.号型标志
4.号型系列
5.号型应用
6.服装号型系列控制部位数值
PPT文档演模板
服装制图
三、服装号型与服装制图规格的关系 1.号型系列和分档数值不能变 2.控制部位数值不能变 3.放松量可以变
四、成品服装的放松量
1.人体运动与放松量 2.服装放松量 3.常用服装放松量
PPT文档演模板
服装制图
四、男装的流行
（一）特点
（二）形成因素 1、廓型 2、领型 3、袋型 4、前门襟 5、袖衩、袖口、袖袢 6、后开衩 7、其他因素
五、补正 1、 H型 2、 X型 3、 V型
PPT文档演模板
服装制图
男装结构制图（背心、裤类）
一、背心 1.概述 2.分类：燕尾服背心 塔士多礼背心 晨礼服背心 运动型背心 调和西装背心 3.背心纸样设计 （1）普通背心 A、六粒扣背心 B、五粒扣运动背心 （2）礼服背心 A、燕尾服背心 B、塔士多礼背心
二、服装结构制图的布局 1.结构图的取向 2.结构图的位置
三、服装结构制图的比例 常见比例有1：10、1：20、1：30
PPT文档演模板
服装制图
第三章 服装制图方法
服装结构制图常用方法
一、公式比例法 1.公式比例法的概念 2.公式比例法的分类 3.公式比例法的特点
二、原型法 三、基型法
1.基型的概念 2.基型与原型的异同
PPT文档演模板
服装制图
三、衬衫和配饰设计 （一）分类
1.普通衬衫 2.晨礼服衬衫 3.一般礼服衬衫
（二）衬衫纸样设计 1.普通衬衫 2.礼服衬衫
PPT文档演模板
服装制图
男装结构制图（外套、大衣）
一、外套 1.功能 2.造型特征
二、原形结构设计和应用 1.基本形外套 2.双排扣戗驳领X型外套 3.半插肩箱型大衣 4 .插肩袖箱型外套
连衣裙 一、概述 二、分类 接腰型
低腰型 高腰型 标准型
PPT文档演模板
服装制图
贴身型 连腰型 带公主线型
帐篷型 三、接腰型连衣裙
1、上身 2、裙子 3、袖子 四、连衣裙的变化设计
PPT文档演模板
服装制图
PPT文档演模板
男式上装结构制图（礼服.西服套装）
一、礼服的渊源 二、礼服的着装特征
（一） 燕尾服
PPT文档演模板
服装制图
3rew
