力作图题专项训练
初中物理：力的示意图(作图题)
初中物理：力的示意图(作图题)1.画出小车受力示意图，当用大小为20N的水平方向的力向左匀速拉动小车时。
2.画出棋子受力示意图，当吸附在竖直磁性黑板上静止时。
3.画出桌面受力示意图，当重10N的物体放在水平桌面上时。
4.画出铅球受力示意图，当用100N的力将重50N的铅球投出，不计空气阻力时。
5.用力的图示法画出小球受到的重力和墙受的压力，当重15 N的小球用细绳拴在墙上，已知球对墙面的压力为6 N时。
6.用力的图示法画出小球所受的重力G，当重为6 N的小球用细线悬挂在天花板上时。
7.分别画出物体所受示意图，当一个重100牛的物体放在水平地面上保持静止时，包括重力示意图、压力示意图、支持力示意图和受力示意图。
8.请在图中画出木棒受到的重力和木棒对墙壁的压力的示意图。
9.画出小球受力示意图，当图中一根绳子系着一个泡沫小球，悬挂在一个带电体A右边，小球静止时与带电体A等高且不接触。
10.在手拉小球做圆周运动的示意图中，画出重4N的小球所受重力的图示。
11.画出球A所受到的重力和挡板B对球A的支持示意图，当一个球A被一挡板B挡在斜面上时。
12.画出物体A所受力的示意图，当物体A从斜面上匀速滑下时。
13.画出小球所受到的力的示意图，当一个小球正在下沉时。
14.作出物体所受力的示意图，当物体随水平传送带匀速移动时。
15.在XXX踢出去的足球的图中，画出足球在空中飞行时的受力示意图，不考虑空气阻力。
16.画出货箱所受其它力的示意图，当工人用水平推力推水平地面上的货箱而未推动，推力已画出时。
17.用力的图示法画出小球受到的重力，当重20N的小球正从斜面上加速滚下时。
18.画出石块所受力的示意图，当形状不规则的石块静止在水平桌面上，O为重心时。
19.在图中画出刻度尺受力示意图，当用手指顶在刻度尺上O点，刻度尺水平静止时。
20.画出小球的受力示意图，当用细绳悬挂一个小球，小球与光滑斜面相接触，并保持静止，绳子处于竖直状态时。
八年级物理下册力学作图题(含答案详解)
力学作图题（含答案详解）1．分析向右加速运动的小球的受力情况2．如图所示，作出斜面上物块的受力分析图。
3．物体在传送带上跟传送带一起匀速运动，对物体进行受力分析。
4．画出汽车匀速上坡时的受力示意图.5．画出小球在水中加速上浮过程中受力情况。
6．画出图(1)、(2)物体A的受力示意图7．画出风吹小球时，小球的受力示意图.8．如图所示是沿索道匀速上升的缆车，画出缆车轿厢的受力示意图。
9．如图，小球在水中正在下沉，请画出小球所受力的示意图。
10．如图，斜面上的小球A被挡板B挡住，请画出小球A所受力的示意图。
11．请画出图中潜水艇上浮时所受力的示意图。
12．如图所示物块沿斜面匀速下滑，请画出物块的受力示意图13．如图所示，物体在表面粗糙的固定斜面上以速度v向下匀速运动，请在图中画出此过程中物体所受力的示意图（力的作用点画在物体的重心上）。
14．汽车内的悬线上挂一小球m，在汽车底板上还有个物体M，当汽车做变速直线运动时，悬线与竖直方向成某一角度，如图所示，请面出M此刻的受力示意图15．物体A．B的重分别为20N、10N，如图所示A、B 两物体叠放在水平桌面上受到两个水平拉力而保持静止,已知F1=3N,F2=3N.画出物体A 和物体B 受力的完整示意图，并标出各个力的大小16．按要求作图：（1）如图所示，请在图甲中画出压缩的弹簧对拇指弹力的示意图；（2）如图所示，从斜面底端被弹簧弹出后的木块沿光滑斜面向上滑行的过程中受到力的示意图（不计空气阻力）；（3）如图所示，运动员在百米赛跑时的情景，请画出他的右脚对地面压力。
（O 点是力的作用点）；（4）每年都有一大批丹顶鹤从北方迁徙到南方滩涂越冬如图所示，一只丹顶鹤正沿直线朝斜向下方向匀速滑翔，作出此过程中丹顶鹤的受力示意图。
17．完成下图杠杆的动力臂。
18．在图中画出力F 的力臂。
19．在图中，画出力1F 和力臂2L ．20．在左图中画出力F的力臂；21．画出如图中杠杆的力臂．22．请画出图中拉力F对支点O的力臂l。
2023年中考物理真题专题练习—力学作图题
2023 年中考物理真题专题练习—力学作图题1、〔2023 江苏泰州〕如图乙所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。
〔〕答案：解析：物体向下滑时，重力方向竖直向下，摩擦力方向沿斜面对上，如以下图：2、〔2023 湖南怀化〕如图甲所示，被细线拴住的气球静止在空中，请画出气球所受重力的示意图，O 点为气球的重心。
答案：3、〔2023 江苏南京〕图丙中，轻拉弹簧，水平面上的物体A 和B 处于静止状态，画出物体A 的受力示意图.答案：解析：对A 进展受力分析，A 受到重力和支持力，由于A 和B 间没有相对运动或相对运动趋势，所以A 不受摩擦力，如以下图：4、〔2023 湖北恩施〕如图甲，物块沿粗糙斜面对上运动，请画出物块所受重力和摩擦力、及物块对斜面压力的示意图；答案：解析：重力的方向始终竖直向下，作用点在物块上；物块相对于斜面对上运动，物块受到沿斜面对下的摩擦力。
物块对斜面压力作用点在斜面上，方向垂直于斜面对下。
如以下图：5、〔2023 湖南邵阳〕木块在水平向右的拉力F 作用下做匀速直线运动，请在图中画出木块在水平方向的受力示意图。
答案：6、〔2023 山东潍坊〕在内壁光滑的汽缸内，用重为G 的活塞封闭确定质量的气体，把活塞和汽缸按图乙所示悬挂，静止在空中，图中已标出缸内气体对活塞的作用力，请画出活塞所受其它力的示意图。
答案：7、〔2023 湖南岳阳〕岳阳张超烈士纪念园中有一架歼-15 舰载机模型，请用力的示意图表示该模型所受重力G。
〔O 点为模型的重心〕答案：8、〔2023 山东济宁〕请按要求完成以下作图。
如以下图，顽皮的小象用力向下压跷跷板，猴子被弹起，不计空气阻力，请画出此时猴子的受力示意图。
答案：9、〔2023 疆〕请在图甲中画出静止的小球所受重力和拉力的示意图．答案：10、〔2023 苏州〕图乙中磁性黑板擦吸附在竖直黑板上，画出黑板擦在竖直方向受到的力；答案：11、〔2023 衡阳〕如以下图，一个小球停放在水平地面的墙角处，请画出小球的受力示意图。
初中八年级物理力的示意图作图专项练习
作图题专项练习1．作出吸附在竖直磁性黑板上静止的棋子所受力的示意图．2．如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图．3．如图所示，一梯子静止斜靠在竖直的墙壁上，请画出梯子顶端A对墙壁的压力的示意图．4．如图所示，是火箭起飞的情形，请作出火箭起飞的受力示意图（不计空气阻力）5．在自动化生产线上，常用传送带传送工件．如图所示，一个工件与传送带一起以0.2m/s 的速度水平向右匀速运动，不计空气阻力，请在图中画出工件的受力示意图．1题 2题 3题 4题 5题6．物体M是静止在一水平匀速行驶的车厢里的一木箱．如图请作出M所受力的示意图．7．如图所示，一小木块从斜面上滑下，在粗糙的水平面上滑动一段距离后便停下来．请你画出木块在水平面上滑动时的受力示意图．8．如图所示，一物体沿着固定的光滑斜面下滑，请画出物体在图示位置处所受力的示意图9．一只篮球挂在墙壁上处于静止，请在图上画出篮球所受的力的示意图．10．课堂演示实验时，老师让小钢球从斜面滚下，在水平桌面上运动，经过一条形磁铁附近，运动轨迹如图所示．请作出小球在图中位置时水平方向上的受力示意图．6题 7题 8题 9题 10题11．如图，物体沿着粗糙斜面下滑，试画出物体受力的示意图．12．如图所示，弹簧一端固定在竖直墙上，另一端固定在物块B上，A、B相互叠加放置光滑水平面上．现将A、B从弹簧的原长位置O点拉至位置l，松手后，A、B保持相对静止并向O点运动．请在图中画出当A、B运动到位置2时，物块A受力的示意图．13．如图所示的A物体处于静止状态．请画出在水平方向的受力示意图．14．如图所示，实心铅球静止在斜面上，请用力的示意图作出铅球受到的重力和挡板对铅球的支持力．15．如图所示为足球运动员顶出去的足球，试画出足球在空中飞行时的受力示意图（不计空气阻力）．11题 12题 13题 14题 15题16．图是超强磁悬浮照片，上面是用超强永磁体制成的圆片，下面是被液氮冷却的“高温”超导体，请在图上画出圆片的受力示意图．17．图中，木块A、B叠放在水平桌面上，一起做匀速直线运动，画出木块B的受力示意图．18．如图所示，圆球在水平地面上滚动，请画出球对地面压力的示意图．19．如图甲，物体在拉力F的作用下向右做匀速直线运动，试画出物体受到的摩擦力；如图乙，小球在弹性杆的作用下保持静止，试画出小球受到的弹力．16题 17题 18题 19题20．如图所示，在地球表面有四棵大树，处在不同位置，O点视为地球的中心．请在图画出1号、2号大树所受重力示意图．21．如图所示，货物随传送带一起加速斜向上运动，请画出货物所受摩擦力的示意图．22．如图所示，A物体放置在B物体上，A物体随着B物体在外力F的作用下，由静止开始运动．请画出A物体所受摩擦力f和B物体所受重力G的示意图（其中G＞f）．23．如图，金属块A在粗糙的水平面上向右滑行，请在图中画出金属块所受重力和摩擦力的示意图．20题 21题 22题 23题24．物体所受重力是100N，当如图对它施加一个水平向左的30N的压力将它压在竖直墙面上处于静止，画出此时它受到的摩擦力并标出大小．25．请在图中画出木棒受到的力的示意图．26．画出图各图中物体A受力的示意图（a）斜面上的物体A匀速下滑；（b）A被水平传送带匀速传送；（c）车减速前进，悬挂在车厢内的物体A； 24题 25题（d）放在水平桌面上的A物体，受到向右的拉力后匀速直线运动．（B未落下）（a) (b) (c) (d)27．如图所示，物体A置于小车上随小车一起在平直路面上向右运动．当小车遇物体B受阻停止后，物体A在小车上仍向右运动，且速度越来越慢，请在图中画出这一过程中物体A 在水平方向受力的示意图（忽略空气阻力）．28．如图中运动员正在奔跑，请作出该运动员鞋底受到地面对它产生的摩擦力的示意图．29．如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力和重力的示意图．（力的作用点画在物体的重心）30.如图所示，小华把铁锁悬挂起来，从A点放手后摆到B点再返回．请画出铁锁在B点时的受力示意图（不计空气阻力）．27题 28题 29题 30题31．如图所示，B物体叠放在A物体上，随A物体在拉力F作用下在水平面上匀速运动，请画出B物体受力的示意图． 32．在图中画出此时小球受力的示意图．33．如图所示，是某同学站在商场内的自动扶梯上，与扶梯一起以1m/s的速度匀速向上运动．请你画出该同学所受力的示意图． 34．如图所示，一个氢气球用绳子系在地面上，在风的作用下静止在空中时的场景，请作出氢气球所受力的示意图．35．如图所示，用一根细线拴住一块橡皮，甩起来，使橡皮绕手做圆周运动．请画出此时橡皮受力的示意图．31题 32题 33题 34题 35题36．如图所示，木块A与平板小车一起在水平桌面上向左匀速运动，当小车受外力作用突然减速时，木块随即在小车的平板上滑行．请在图中用带箭头的线段标出木块滑行的方向，并画出木块滑行过程中的受力示意图．37．如图所示，一气象探测器随气球一起加速上升，请你画出这时探测器的受力示意图．38．滑块被固定在光滑斜面底端的压缩弹簧弹出，如图所示．滑块离开弹簧后沿斜面向上运动，不考虑空气阻力，请画出滑块沿斜面向上运动过程中所受力的示意图．39．①．如图1所示，将一篮球以某一初始速度竖直向上抛出，请画出篮球离开手后竖直上升过程中所受力的示意图（空气阻力f不能忽略，浮力不计）．②．大坝总是修成上窄下宽的形状，如图2为一大坝的截面图，A、B为大坝上两点，请画出A、B两点处大坝受到水压力的示意图．36题 37题 38题 39题40．如图所示汽车上有一个箱子，请画出汽车启动时箱子所受力的示意图．41．如图为在空气中飞行的导弹，请在图中作出导弹的受力示意图．42．如图所示，将木块放在压缩了的弹簧旁，释放弹簧，木块沿水平地面向右运动，离开弹簧后，木块运动一段距离后停下来．请画出木块离开弹簧后向右运动过程中受力示意图．43．在一场篮球比赛中，A同学向前扔出篮球，篮球落地后反弹正好到达队友B的手中．图中虚线为球在空中的运动轨迹，请作出球在撞击地面瞬间竖直方向的受力示意图．40题 41题 42题 43题44．如图所示，在水平路面上匀速行驶的小车，其支架上固定一铁球，画出铁球受力示意图．45．如图，一个木块A放在粗糙的长木板B上，弹簧一端接A，另一端固定在墙壁上，长木板B放在水平地面上，在力F作用下，B向左运动而A保持静止，作出物体A的受力示意图．46.如图8所示是一台正在转动的电风扇，请用力的示意图表示出它受到的力。
整套初中物理力学作图题专题集训30道(附答案)
初中物理力学作图题专题集训30道1.画出如图所示中细绳对水桶拉力F的力示意图。
2.作出小球摆动到如图所示位置时受到的重力和拉力的示意图。
3.如图，一个重为G的木块沿着粗糙竖直墙壁匀速下滑，请画出物块的受力示意图．4.在图中，画出以初速度v沿斜面减速上滑的物体所受重力G的示意图。
5.如图所示，人站在匀速上升的商场电梯上，请画出人所受力的示意图。
6.如图，用细线系住一重为20N的小球并挂在墙壁上，试画出小球所受重力的示意图．7.如图所示，物体A放在B上，在水平拉力F作用下一起向右做匀速直线运动，不计空气阻力，画出物体A的受力示意图．8.(1)如图所示，用水平力将物体静止压在墙上，请画出物体受到摩擦力的示意图．(2)如图所示，物体A处于静止状态，小车在拉力F作用下向右加速运动．请在图中画出物体A所受摩擦力f的示意图(力的作用点图中已标出)．9.下图中杠杆OA处于平衡状态，请在图中画出动力F的力臂L。
10.下图中AB是用软绳悬挂的杠杆，请在A点画出能使杠杆在图示位置平衡的最小拉力的示意图。
11.如图所示为生活中使用的“开瓶起子”，请在图中画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图。
12.如图所示，一小球从弧形槽上的A点由静止释放，小球沿弧形槽滚至另一端的最高点为C点，试作出由A点滚至C点过程中，小球在B点(即弧形槽底部与水平面的切点)受力的示意图(忽略空气阻力)。
13.如图所示，站在A处的小慧用一根绳子和滑轮组拉斜面的小车，请画出正确的绕线。
14.如图所示，动滑轮也可以看作为一个杠杆，请标出它的支点O，并作出动力臂L1。
15.按要求作图：如图所示，站在水平地面上的工人利用滑轮组提升重物G，请用笔画线代替绳索，画出最省力的连接。
16.图中，物体漂浮在水面上，请作出物体受到的重力G和浮力F的示意图。
17.如图所示是羊角锤拔钉子时的情景，A点是动力作用点，请画出在拔钉子的最小动力F1的方向和羊角锤所受阻力F2的示意图。
题型19 力学作图题专项(解析版)

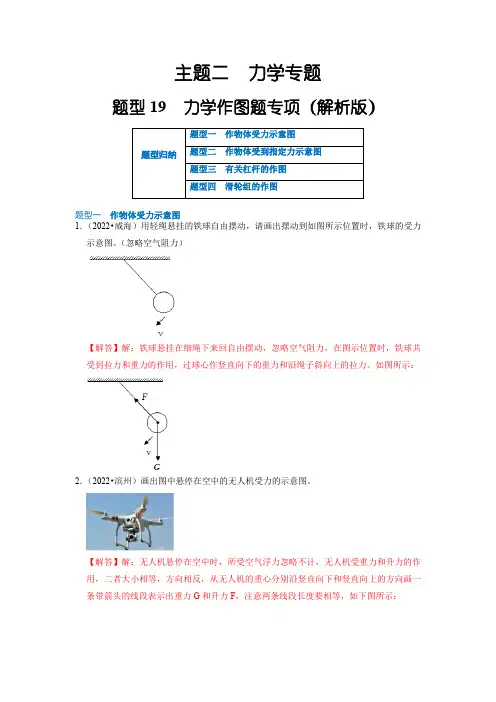

主题二力学专题题型19 力学作图题专项（解析版）题型一作物体受力示意图1．（2022•威海）用轻绳悬挂的铁球自由摆动，请画出摆动到如图所示位置时，铁球的受力示意图。
（忽略空气阻力）【解答】解：铁球悬挂在细绳下来回自由摆动，忽略空气阻力，在图示位置时，铁球共受到拉力和重力的作用，过球心作竖直向下的重力和沿绳子斜向上的拉力。
如图所示：2．（2022•滨州）画出图中悬停在空中的无人机受力的示意图。
【解答】解：无人机悬停在空中时，所受空气浮力忽略不计，无人机受重力和升力的作用，二者大小相等，方向相反，从无人机的重心分别沿竖直向下和竖直向上的方向画一条带箭头的线段表示出重力G和升力F，注意两条线段长度要相等，如下图所示：3．（2022•南通）如图，重为G的小球漂浮在水面上，请画出小球的受力示意图。
【解答】解：小球漂浮在水面上时，其受到的重力和浮力是一对平衡力，二力大小相等、方向相反、作用在同一直线上；过小球的重心作出竖直向下的重力和竖直向上的浮力，并标上符号。
如下图所示：4．（2022•鞍山）如图所示，容器中盛有水，用细线吊着一个实心铁块静止在水中。
请在图中画出铁块所受力的示意图。
【解答】解：实心铁块用细线吊着浸没在水中，铁块受到竖直向下的重力G、竖直向上的拉力F和浮力F浮的共同作用，作用点在重心。
如下图所示：。
5．（2022•青海）如图所示，是竖直方向匀速下落的雨滴。
请你在图中画出雨滴所受力的示意图。
【解答】解：雨滴受竖直向下的重力G与竖直向上的空气阻力作用而雨滴匀速下落，雨滴处于平衡状态，由二力平衡条件得：f＝G。
从雨滴的重心，沿力的方向作出力的示意图，如图所示；。
6．（2022•毕节市）如图是气象部门放飞的高空探测气球。
气球与探测仪器沿水平方向做匀速直线运动，O是探测仪器的重心，请画出探测仪器的受力示意图（不计空气阻力）。
【解答】解：气球与探测仪器沿水平方向做匀速直线运动，探测仪器受到竖直向下的重力，由于探测器的体积很小，因此探测器受的浮力远小于细线对它的拉力，可以忽略不计，因为探测仪器做匀速直线运动，所以探测仪器肯定还受到一个与重力等大反向的力，这个力是细线对其竖直向上的拉力F；过探测器的重心，分别沿竖直向下和竖直向上的方向画一条有向线段，并分别用G和F 表示；因为这两个力是一对平衡力，所以作图时两条线段长度要相等。
中考物理总复习《力学作图》专项提升练习题(附答案)
中考物理总复习《力学作图》专项提升练习题(附答案)学校:___________班级：___________姓名：___________考号：___________（重力、弹力、摩擦力、力臂）【中考经典常考题】一、作图题1．（2022·广西贵港·统考中考真题）如图，有一个物块静止在粗糙斜面上，请画出该物块所受力的示意图。
2．（2022·广西梧州·统考中考真题）如图所示是谷爱凌在北京冬奥会自由式滑雪大跳台项目中的精彩瞬间。
请画出她所受重力的示意图（图中O点为重心）。
3．（2022·广西柳州·统考中考真题）如图，用线将小球悬挂起来。
请画出线对小球的拉力F的示意图。
4．（2022·广西玉林·统考中考真题）如图所示是某同学在劳动基地摘下的一个南瓜，请画出南瓜静止在水平地面上时的受力示意图。
5．（2022·广西·统考中考真题）请在图中画出冰墩墩所受重力的示意图（O点为重心）。
【实战演练模拟题】一、作图题1．（2022·广西南宁·南宁十四中校考三模）如图所示，一个小球悬浮在斜面上盛水的杯中，试用力的示意图画出小球所受的浮力和重力。
2．（2022·广西钦州·统考二模）请在图中画出托在手中静止的苹果所受力的示意图。
3．（2022·广西贵港·统考三模）如图所示两物块A、B在推力F的作用下沿着水平面做匀速直线运动，请画出A物体的受力示意图。
4．（2022·广西贵港·统考三模）请作出图中物块所受的重力和使杠杆在图示位置平衡时最小力F的示意图。
5．（2022·广西柳州·统考二模）如图所示，轻质杠杆OA在物块P和轻绳AB的共同作用下，在水平方向处于静止状态，请画出物块P所受重力和轻绳AB对杠杆的动力F1的力臂L1。
6．（2022·广西河池·统考三模）如图所示，物体沿粗糙斜面下滑，请作出物体所受重力和摩擦力的示意图。
力学作图专题训练
力学作图专题训练一、物体受力示意图。
（1）重力：外形规则、质地均匀的物体的作用点在几何中心上，方向竖直向下，用字母G表示。
（2）弹力：①压力：作用点在受压物体表面上，方向垂直于物体表面，指向受压面，用F表示；②支持力与压力性质相似，方向与压力相反，用N表示；③绳子的拉力：沿绳子收缩的方向，用F表示。
（3）摩擦力：方向与相对运动（趋势）方向相反，用f表示。
（4）浮力：与重力方向相反，竖直向上，作用点在重心上，用F浮表示。
1.重为20N的金属球静止在水平地面上，在图中画出它所受的重力G的示意图。
2.一个足球沿如图所示的斜面向上滚，画出该足球所受到的重力示意图。
3.如图所示，物体A静止在斜面B上，物体对斜面的压力大小为10N．作出斜面受到的压力示意图。
第1题第2题第3题4.画出图中物体A所受重力和支持力的示意图。
5.如图所示，一放在水平地面上并与竖直墙壁接触的铁球静止．作出铁球的受力示意图。
6.图中是一个重为2N的吊灯挂在天花板下处于静止状态，在该图中画出吊灯受力的示意图。
X k B第4题第5题第6题7.作出下图中物体对各支持面的压力的示意图。
第7题8.请在图中画出木棒受到的重力和木棒对墙壁的压力的示意图。
9.如图所示，一个球A被一挡板B挡在斜面上。
请你在图中画出球A所受到的重力和挡板B对球A 的支持力的示意图。
10．在易拉罐内装进适量的水，能使罐侧立而不倒下。
请在图中画出，装了适量水的整个罐受到的重力与支持力的示意图。
第8题第9题第10题11.如图所示，一金属球沿光滑斜面滚下，请画出该球所受力的示意图。
12.如图所示，物体A从斜面上匀速滑下，画出物体A所受力的示意图。
13.图甲所示，一位同学在用力推箱子，但没推动，请在图乙中画出箱子的受力示意图。
第11题第12题第13题14.在图中画出小球受力的示意图。
15.作出吸附在竖直磁性黑板上静止的棋子所受力的示意图。
16.如图，车减速前进，画出悬挂在车厢内的物体A所受力的示意图。
初中物理力学作图集训题30道(附答案)
初中物理力学作图集训题30道一、作图题（本大题共30小题，共60.0分）1.在图中，请画出物体受到大小为10N水平向左的推力F的示意图。
2.如图所示，一个弹簧固定在竖直墙壁上后跟小球相连，O点是弹簧处于原长时小球所在的位置。
现将小球压缩至M点，松手后，小球在M、N两点之间运动，水平面光滑，请画出小球在N点时的受力示意图。
3.如图所示，物体保持静止，画出它受到的重力G和拉力F的示意图。
4.如图，足球在空中飞行，画出它飞行时所受重力的示意图。
5.作图：如图所示，将一个物重为300N的木箱推上斜面．请作出木箱受到的重力的示意图6.如图所示，用细绳系住小球挂在墙上，球受绳子的拉力为20牛．试画出小球所受拉力的图示．7.如图所示，李华同学用100N水平向右的力推一个放在地面上的箱子，画出这个水平推力的示意图．8.作图题(1)图中虚线为抛出的瓶子在空中运动的轨迹，不计空气阻力，请画出瓶子所受力示意图。
(2)悬挂的小球摆动到如图所示位置，请画出这时小球所受重力和绳子对小球的拉力的示意图。
(3)如图，在斜面上有一静止的物体A，在图中画出物体A受到的重力和斜面对物体A的支持力。
9.如图所示的小球重为10N，请分别画出它放在水平桌面和斜面上时所受重力的示意图。
10.小明在空易拉罐内装入适量的水，将其按如图所示的方式放在水平桌面保持静止，请画出此时易拉罐的受力示意图．(易拉罐的重心为O点)11.如图所示，小明用水平力F向右推木箱，使木箱做匀速直线运动，请以木箱的重心为作用点画出木箱所受摩擦力的示意图。
12.如图所示，杯子静置在斜面上，请画出它所受重力G、支持力F和摩擦力f的示意图。
(图中O点表示杯子的重心)13.如图，一个物体随着倾斜的传送带一起匀速向上运动，画出此过程中物体受力的示意图。
14.在水平向右行驶的小车车厢顶端用细线悬挂一小球，小车水平地板上放置一物块A，从某时刻起，发现小球向右(即小车前进方向)摆动，如图所示，请画出此时物块A受力的示意图。
工程力学作图题试题库及答案
工程力学作图题试题库及答案一、静力学基础作图题1. 给定一个简支梁，两端支点A和B，梁上有三个集中力F1、F2、F3作用，分别位于点C、D和E。
请画出梁的受力图和弯矩图。
答案：首先画出梁的简图，标出支点A、B和集中力F1、F2、F3的位置。
在受力图上，画出三个集中力的矢量表示。
然后，根据静力平衡条件，计算出支点反力，并在图上表示。
接着，逐段计算梁的弯矩，画出弯矩图，注意弯矩图的正负号表示。
2. 一个悬臂梁，端点A固定，梁上有一个集中力F作用于点B。
请画出梁的剪力图和弯矩图。
答案：画出悬臂梁的简图，标出固定端A和集中力F的位置。
在剪力图上，从左到右逐段计算剪力，注意集中力处剪力的变化。
在弯矩图上，同样逐段计算弯矩，注意弯矩图的起始点为零。
二、材料力学作图题3. 给定一个圆杆，直径为d，受到一个轴向拉伸力P。
请画出圆杆的应力分布图。
答案：画出圆杆的横截面图，标出直径d。
在横截面上，根据轴向拉伸的均匀应力分布，画出一个均匀的应力圆环。
在图旁边标注应力公式σ = P/A，其中A为圆杆横截面积。
4. 一个矩形截面梁受到一个垂直于截面的集中力F。
请画出该梁的应力分布图。
答案：画出矩形截面的简图，标出集中力F的位置。
在截面上，根据应力分布规律，画出应力分布图。
应力在截面中心线处达到最大，向两侧逐渐减小。
在图旁边标注应力公式σ = 6F/bd^2，其中b和d分别为截面的宽度和高度。
三、动力学作图题5. 给定一个单摆，摆长为L，摆锤质量为m。
请画出单摆的运动轨迹图和回复力图。
答案：画出单摆的简图，标出摆长L和摆锤质量m。
在运动轨迹图上，画出单摆的圆周运动轨迹。
在回复力图上，根据单摆的运动状态，画出回复力的矢量表示，回复力始终指向平衡位置。
6. 一个质点在水平面上受到一个恒定的水平力F，同时受到摩擦力作用。
请画出质点的运动速度图和加速度图。
答案：画出质点的简图，标出作用力F和摩擦力。
在速度图上，根据牛顿第二定律，画出质点随时间变化的速度曲线。
中考物理高频考点《力学作图》专项练习题-附答案
中考物理高频考点《力学作图》专项练习题-附答案学校:___________班级：___________姓名：___________考号：___________一、作图题1．如图所示，小球漂浮在水中，画出小球所受力的示意图。
2．按要求作图。
如图所示，手指顶在刻度尺上，刻度尺在水平位置静止，请画出刻度尺受到的重力G的示意图。
3．如图所示，质量为0.5kg的小球静止在水平面上，请在图中画出小球受力的示意图。
4．重为2牛的小球悬浮在水中，请在图中用力的图示法画出小球所受的浮力。
5．采摘园内，樱桃A静立枝头，请你画出樱桃A的受力示意图（O点为樱桃A重心）6．图所示为一盛水的容器，请在A，B两点画出单位面积上所受水的压力的示意图．7．如图，一名男生奔跑过程中左脚腾空、右脚着地，请画出此刻地面对他的摩擦力的示意图（A点是作用点）。
8．在如图中画出小球对墙面的压力的示意图。
9．如图所示，木块静止在斜面上，请画出它所受摩擦力f和它对斜面压力F的示意图。
10．如图所示，小丽站在机场内水平匀速向右运动的自动运送带上，并与运送带保持相对静止，请在图中作出小丽所受力的示意图（O点为小丽的重心）．11．图甲是某物体运动时的s﹣t图象，请在图乙中画出它的v﹣t图象。
12．在图中作出物体沿斜面下滑时受到的摩擦力f的示意图．13．江豚是一种小型鲸类，被归属于国家一级保护动物。
如图所示为一头悬浮在水中的江豚，点O为江豚的重心，请在图中画出它此时的受力示意图。
14．按题目要求作图．如图，物块静止在水平地面上，画出重力的示意图．15．在图中画出小球A所受重力与拉力的示意图．16．一个重为30N的物体在斜面上匀速下滑，试在图中画出物体所受到重力和摩擦力的示意图.17．用大小为10N的水平力拉物体A，使A沿水平桌面向左匀速运动，在图中用力的示意图把物体A所受的摩擦力表示出来。
18．请画出图中小球（球心在O点）所受重力的示意图．19．如图所示，用细线将小球悬挂在竖直墙壁上，请画出小球所受重力及小球对墙壁压力的示意图。
力学作图题专练+答案
力学作图题专练作图要点：1、重力作图：①在物体重心（通常为物体的几何中心）画实心圆点，②从实心圆点竖直向下画一条带箭头的线段，并写上G。
2、支持力：①在物体重心（通常为物体的几何中心）画实心圆点，。
②垂直于接触面，向被支持的方向画一条带箭头的线段，并写上F支3、压力：①在被压物体的接触面画实心圆点，②垂直于接触面，向被压的方向画一条带箭头的线段并写上F。
压4、绳子拉力：在物绳子上与物体相反的方向画一个箭头，写上F，拉5、推力：①在物体重心（通常为物体的几何中心）画实心圆点，。
②沿物体被推动的方向相反画一条带箭头的线段，并写上F推6、摩擦力：①在物体重心（通常为物体的几何中心）画实心圆点，②平行于接触面，与物体相对运动方向相反画一条带箭头的线段，并写上f。
7、浮力：①在物体重心（通常为物体的几何中心）画实心圆点，②从实心圆点竖直向上画一条带箭头的线段，并写上F。
浮力学画图练习题：1、如图1所示，刻度尺静止在手指上，请画出刻度尺所受重力和支持力的示意图。
2、如图2所示，物体在表面粗糙的固定斜面上以速度v匀速向下运动，请在图中画出此过程中物体所受重力、支持力和摩擦力的示意图以及物体对斜面的压力示意图。
图1 图23、如图3，两个体积大小相等的物体浸没在水中，一个悬浮，一个下沉。
请画出悬浮物体所受重力的示意图，下沉物体所受浮力、重力的示意图。
(注意：整个作图过程中，大小相等的力线段长度相等，大小不同的力用线段长度区别)4、如图4所示，货物随传送带一起水平向右做匀速直线运动，请画出货物所受力的示意图。
图3 图45、如图5所示，小球被固定在静止的金属框架上，请画出小球的受力示意图。
6．小球在细绳的拉力作用下在光滑斜面上处于静止状态，请在图6中画出小球的受力示意图。
7、如图7所示，当带电棒靠近细线悬挂的小球时，小球被推开一定角度后保持静止。
请画出小球在图示状态下所受力的示意图。
图5 图6 图78、如图8所示，A处于静止状态，B在拉力作用下向右运动。
中考物理复习《力学作图》专项提升练习题-附带答案
中考物理复习《力学作图》专项提升练习题-附带答案学校:班级:姓名:考号:1．如图所示，木块沿光滑固定斜面下滑，请画出木块的受力示意图。
2．人站在地面上用图所示滑轮组提起重物，画出绳子的绕法。
3．请在图中画力F的力臂和物体所受重力的示意图。
4．如图所示的位置是单摆小球摆到的最高点，请画出此时小球所受的重力和拉力的示意图。
5．如图所示，静止站在水平冰面上的玩偶是2022年北京奥运会吉祥物“冰墩墩”，它象征纯洁、坚强、敦厚、健康、活泼、可爱。
请画出“冰墩墩”所受力的示意图。
6．如图，请画出掷出后正在向右运动的冰壶所受重力和摩擦力的示意图（冰壶重心在O点）。
7．如图所示，木块A与平板小车一起在水平桌面上向右运动。
当小车突然减速后，木块在小车的平板上滑行一段距离停下，请画出木块滑行过程中的受力示意图。
8．如图物体沿斜面上滑，作出物体受到的摩擦力以及物块对斜面的压力。
9．疫情期间，物理老师为了更好地开展网上教学，自制了“手机支架”来录制在本子上书写的解题过程。
如图所示，将手机放在盒子上，用铁锁压在手机一端，防止手机掉落。
如果把手机看作一个杠杆，O为支点，请画出力F1的力臂l1和阻碍手机掉落的力F2的示意图。
10．力可以用带箭头的线段表示：线段是按一定比例（标度）画出的，它的长短表示力的大小，箭头的指向表示力的方向，箭尾通常表示力的作用点，此即为力的图示。
如图所示，商场的电梯匀速向上运动，站在电梯上相对电梯静止的人，同时受到竖直向下的重力G＝600N和电梯给人的支持力F。
请参照图中重力G的图示，用相同的比例（标度）在图中画出力F的图示。
11．图中特殊形状的铁棒能绕O点转动，画出使它静止在图示位置的最小力F。
12．如图所示，重为2.7N的排球静止在地面上，请画出此时排球受到地面支持力的示意图。
13．按要求作图：杠杆在图示位置静止，请在图中画出物体所受重力及作用在力F的力臂。
14．如图所示，请作出斜面上物块所受的重力和支持力，O点为物块的重心。
2023年中考物理高频考点训练——力学作图(含答案)
2023年中考物理高频考点训练——力学作图1．如图，（a）图所示是一种新型开瓶器，借助它可单手轻易开启啤酒瓶盖，该开瓶器可看作一个杠杆。
请在（b）图中画出该开瓶器工作时作用在A点的动力F1的示意图和阻力F2的力臂2l。
2．在图中，重为3N的小球静止在水平地面上，请用力的图示法画出小球受到的重力G。
3．在图中，小球受到绳子的拉力F大小为10牛，用力的图示法画出拉力F。
4．如图所示，作出静止在桌面上的茶杯所受重力的示意图。
5．木块在水平向左的拉力作用下做匀速直线运动，请在图中画出木块在水平方向的受力示意图。
6．如图所示，请作出静止在斜面上的小球所受重力和支持力的示意图。
7．如图所示，木块A沿着斜面向上运动，请在图中作出木块A受力的示意图。
8．如图所示，画出小球所受重力的示意图。
9．如图所示，请作出小球所受重力和支持力的示意图。
10．在图中画出牛奶罐从向斜上方飞出至落地前瞬间具有的动能与时间关系图像。
11．如图为2022年北京冬奥会高山滑雪比赛的场景，该情景可以简化为题图所示的力学模型，请在图中A点画出运动员在斜面上的受力示意图。
12．如图所示，重5N的木块静止在水平桌面上。
请在图中画出木块所受支持力的示意图。
13．如图所示，小车从斜面上滑下来最终停在B处。
请画出小车在A处所受力的示意图。
14．请在图中画出小球的受力示意图（小球与斜面刚好接触）。
15．请画出缆车的轿厢（以方框表示）匀速上升时的受力示意图（不计空气阻力）。
16．杠杆OAB可绕O点自由转动，请在图中画出使杠杆OAB在此状态下平衡时最小动力F l的方向和阻力F2的力臂l2。
（保留作图痕迹）17．如图所示，台阶上的长木板ABC上放着一个重物，木板自重忽略不计。
请在图中画出能将重物撬动的最小的力F和力臂l。
18．将一个条形磁铁用一根细线悬挂在天花板上，将螺线管一端靠近条形磁铁，闭合开关后发现条形磁铁静止在如图所示的位置。
请画出条形磁铁的受力示意图。
专题17 力学作图题专项(解析版)
专题17 力学作图题专项（解析版）目录一、热点题型归纳........................................................................................................................................................【题型一】作物体受力示意图..........................................................................................................................【题型二】作物体受到指定力示意图..............................................................................................................【题型三】有关杠杆的作图..............................................................................................................................【题型四】滑轮组的作图..................................................................................................................................二、最新模考题组练....................................................................................................................................................【题型一】作物体受力示意图【典例分析】（2021•大庆）如图，利用轻杆将小球A固定在小车上，整体静止在水平面上。
中考物理总复习《力学作图》专项练习题(附带答案)
中考物理总复习《力学作图》专项练习题（附带答案）班级姓名学号1.请在图中画出灯笼受到的拉力F的示意图。
2.如图所示，物体静止在水平桌面上，画出物体所受重力的示意图。
3.如图，作出漂浮在水面上的物体所受的重力和浮力的示意图。
4.如图所示，静止的小球所受的重力为6牛，请用力的图示法画出该球所受的重力G。
5.如图所示，杯子静止在水平面上，请画出杯子所受力的示意图。
6.如图所示，请画出老鹰所受重力的示意图（作用点在O点）。
7.如图所示，物体A静止于粗糙斜面B上，请你作出物体A对斜面B的压力F的示意图。
8.将一个正在发声的音叉移近悬挂的泡沫塑料小球，当两者接触时，可观察到小球被弹开的现象，如图所示，请画出此时小球的受力示意图。
9.图中，用直棒提升重物，画出图示位置所用最小力1F和阻力2F的力臂2L。
10.按要求作图：如图所示，在水平桌面上匀速拉动木块，请画出木块所受拉力F和摩擦力f的示意图。
11.按要求作图：图中，箱子静止在水平桌面上，画出箱子受力示意图；12.作出图中漂浮在水面上的小球所受力的示意图（O为小球的重心）。
13.如图所示，一小球漂浮在盛水的烧杯中，将烧杯放置在斜面上，各物体均处于静止状态，请作出小球的受力示意图和烧杯对斜面压力的示意图（小球的重心已标出）。
14.如图所示，画出图中力F的力臂并用字母L表示．15.如图（a），用铁锹铲土时，铁锹可视为杠杆，图（b）是其简化图，O为支点，请在图（b）中画出作用力F的力臂L。
16.植树节当天，学校初二年级开展植树活动。
同学们分工合作，如图甲，小高正在用铁锹铲土。
将铁锹视为杠杆，O为支点，请在图乙中画出：①手在A处施加的最小动力F的示意图；②F的力臂L。
17.一个工人站在地面上，使用如图所示的滑轮组将重物从地面提升到楼顶，要求绳子的自由端要向下拉，请你用笔画线代替绳子，画出滑轮组最省力的绕绳方法．（）18.一个木块从斜面上滑下,并在水平面上继续滑动,请画出木块在水平面上继续滑动时的受力示意图（）19.图甲为多人赛艇。
高中物理相互作用力25道作图专题练习
高中物理相互作用力25道作图专题练习学校:___________姓名：___________班级：___________考号：___________一、作图题1．水平桌面上的重物受到50N的重力，用力的图示法画出重物的支持力。
2．如图所示，一木块静止在斜面上，请在图中画出木块受到的重力和斜面支持力的示意图。
3．请在图中画出杆或球所受的弹力。
（a）杆放在半球形的槽中；（b）球用细线悬挂在竖直墙上；（c）点1、2、3都可能是球的重心位置，点2是球心，1、2、3点在同一竖直线上。
4．在水平拉力F的作用下，A、B两球均处于静止状态，OA、AB绳倾斜，OB绳竖直，请分别在答题卡相应位置作出A、B两球的受力示意图。
5．画出下图小球受力示意图，图中绳子在竖直方向。
6．画出图中各个静止的球体A所受的弹力的示意图并用字母表示出来_____。
（各个接触面和点均光滑）7．请用力的图示法画出下列重5 N物体的重力______。
8．请在图中画出杆或球所受弹力的示意图：(1)杆靠在墙上______。
(2)球用细线悬挂在竖直墙上_____。
9．如图，物体A上表面水平，A、B重叠在一起静止放在固定斜面上，请画出A物体的受力示意图________。
10．如图所示，物体A靠在竖直的墙面上，在竖直向上的力F的作用下，A、B物体均保持静止，请画出物体A受力的示意图___11．墙壁粗糙，在F力的作用下，物块沿墙壁向上运动，画出物块的受力分析图_____。
12．如图所示，一物块静止在斜面上，请按力的作用效果画出重力的矢量分解图。
（____）13．墙壁光滑，用细绳将小球斜挂于墙壁上。
画出小球的受力分析图。
（_____）14．物块静止于斜面上，画出物块的受力分析图。
（____）15．在图中画出木块沿斜面向上、向下、静止时的受力示意图。
16．请在图中画出A物体受到的力____________（已知：左图中物块静止在斜面上，右图中光滑球A静止在水平面上）17．分别画出下列两个小球的受力分析图。
