一、边坡稳定性计算方法在边坡稳定计算方法中,通常采用整体的极限平衡方法来进行分析。

根据边坡不同破裂面形状而有不同的分析模式。

边坡失稳的破裂面形状按土质和成因不同而不同,粗粒土或砂性土的破裂面多呈直线形;细粒土或粘性土的破裂面多为圆弧形;滑坡的滑动面为不规则的折线或圆弧状。

这里将主要介绍边坡稳定性分析的基本原理以及在某些边界条件下边坡稳定的计算理论和方法。

(一)直线破裂面法化计算这类边坡稳定性分析采用直线破裂面法。

能形成直线破裂面的土类包括:均质砂性土坡;透水的砂、砾、碎石土;主要由内摩擦角控制强度的填土。

图 9 - 1 为一砂性边坡示意图,坡高 H ,坡角β,土的容重为γ,抗剪度指标为c、φ。

如果倾角α的平面AC面为土坡破坏时的滑动面,则可分析该滑动体的稳定性。

沿边坡长度方向截取一个单位长度作为平面问题分析。

图9-1 砂性边坡受力示意图已知滑体ABC重 W,滑面的倾角为α,显然,滑面 AC上由滑体的重量W= γ(ΔABC)产生的下滑力T和由土的抗剪强度产生的抗滑力Tˊ分别为:T=W · sina和则此时边坡的稳定程度或安全系数可用抗滑力与下滑力来表示,即为了保证土坡的稳定性,安全系数F s 值一般不小于 1.25 ,特殊情况下可允许减小到 1.15 。

对于C=0 的砂性土坡或是指边坡,其安全系数表达式则变为从上式可以看出,当α =β时,F s 值最小,说明边坡表面一层土最容易滑动,这时当 F s =1时,β=φ,表明边坡处于极限平衡状态。

此时β角称为休止角,也称安息角。

此外,山区顺层滑坡或坡积层沿着基岩面滑动现象一般也属于平面滑动类型。

这类滑坡滑动面的深度与长度之比往往很小。

当深长比小于 0.1时,可以把它当作一个无限边坡进行分析。

图 9-2表示一无限边坡示意图,滑动面位置在坡面下H深度处。

取一单位长度的滑动土条进行分析,作用在滑动面上的剪应力为,在极限平衡状态时,破坏面上的剪应力等于土的抗剪强度,即得式中N s =c/ γ H 称为稳定系数。

岩土边坡稳定性评价与计算

岩土边坡稳定性评价与计算

岩土边坡稳定性评价与计算边坡一般是指具有倾斜坡面的土体或岩体,由于坡表面倾斜,在坡体本身中立及其他外力的作用下,整个坡体有从高处向提出滑动的趋势[1]。

边坡稳定分析的方法比较多,但总的说来可分为两大类:(1)以极限平衡理论为基础的条分法;(2)以弹塑性理论为基础的数值计算方法[2]。

1 变形破坏机理在工程实际中,较常见的是上部由土,下部由岩石组成的岩土混合边坡。

岩土混合边坡往往具有多种破坏模式[2],分析其稳定性不仅要考虑上部土层发生滑动的可能性,也要分析下部岩体沿结构面发生滑动的可能性[3]。

岩土混合边坡变形破坏的复杂性,在现行的规范和标准中仅仅对单一土质或岩质边坡的稳定性分析计算做了明确的规定[4],因此,很有必要对岩土混合边坡稳定性问题展开探讨,以便在工程实践中得以应用[6]。

2 稳定性计算及评价(一)定量计算贵州省理化测试分析研究中心综合实验大楼基坑为岩土混合边坡,对其岩石部分采用平面滑动法进行计算,沿岩层层面产生滑动,计算时把填土重量、粘土重量作为外加荷载考虑[5]。

采用平面滑动法计算其稳定系数Ks:故A~B段岩石部分对基坑边坡稳定影响不大,此段基坑边坡需要按圓弧滑动法对上部土体部分进行计算,稳定系数Fs取其小值。

(二)圆弧滑动法计算边坡土质部分稳定系数Ks据《建筑边坡工程技术规程》(GB50330-2002)5.2.7条及场地基坑边坡构成条件,A~B段土质部分边坡可能沿圆弧滑动,采用圆弧滑动法计算边坡土质部分稳定系数Ks。

(三)边坡稳定性评价通过对A~B段基坑边坡定量计算分析,可得:(1)采用平面滑动法分析A~B段基坑边坡岩质部分,由于属于缓外倾结构,采用平面滑动法计算得出稳定系数Fs=3.32偏高。

故A~B段岩石部分对基坑边坡稳定影响不大,此段基坑边坡岩质部分稳定;但需要按圆弧滑动法对上部土体部分进行计算,稳定系数Fs取其小值。

(2)采用圆弧滑动法计算得A~B段稳定性系数为0.79。

土质边坡稳定性分析方法对比

土质边坡稳定性分析方法对比

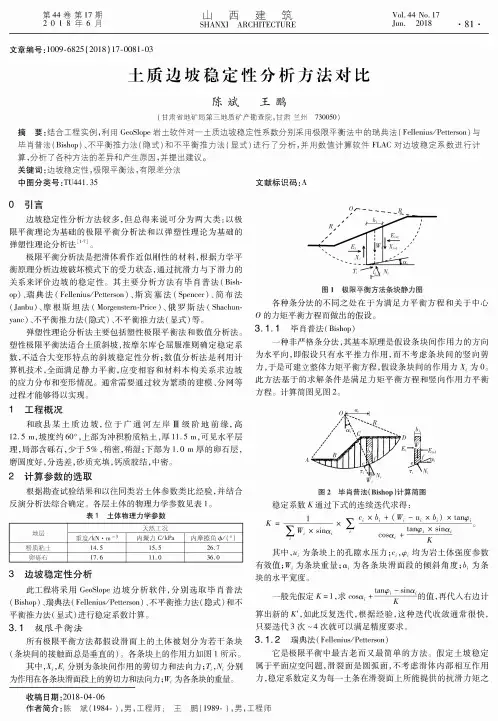

第44卷第17期 山 西建筑Vol.44No.172 0 18 牟 6 月SHANXI ARCHITECTURE Jun.2018 • 81 •文章编号:1009-6825 (2018)17-0081-03土质边坡稳定性分析方法对比陈斌王鹏(甘肃省地矿局第三地质矿产勘查院,甘肃兰州70050)摘要:结合工程实例,利用GeoSlope岩土软件对一土质边坡稳定性系数分别采用极限平衡法中的瑞典法(Fellenius/Petterson)与毕肖普法(Bishop)、不平衡推力法(隐式)和不平衡推力法(显式)进行了分析,并用数值计算软件FLAC对边坡稳定系数进行计 算,分析了各种方法的差异和产生原因,并提出建议。
