(完整word版)七年级下册科学(平面镜成像作图题)

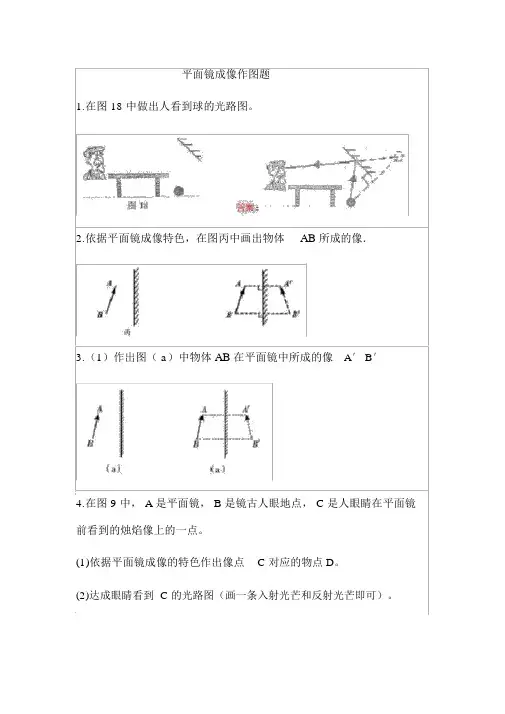

平面镜成像作图题

1.在图18中做出人看到球的光路图。

2.根据平面镜成像特点，在图丙中画出物体AB所成的像．

3.（1）作出图（a）中物体AB在平面镜中所成的像A′B′

4.在图9中，A是平面镜，B是镜前人眼位置，C是人眼睛在平面镜前看到的烛焰像上的一点。

(1)根据平面镜成像的特点作出像点C对应的物点D。

(2)完成眼睛看到C的光路图（画一条入射光线和反射光线即可）。

5.请利用光的反射定律，作图确定烛焰上A点在平面镜中像的位置．

答案：画出法线、像点A'(1分)

画出入射光线、反射光线(1分) (只画一组入射光线、反射光线；没画法线；未标光的传播方向或方向标反，各扣O．5分)

6.S为平面镜MN前的一个发光点，A为平面镜前某一点，请在图上画出所有通过A点的光线。

7.根据平面镜成像特点，在图9中画出物体AB在平面镜MN中所成的像A′B′。

8.请在图中根据平面镜成像特点画出物体AB在平面镜中的像

A′B′.

9.如图8所示，B为隧道中的一堵墙，墙的左侧有一激光器S，发出一束徽光经平面镜MN反射后恰好经过A点，请根据平面镜成像特点画出符合要求的入射光线和反射光线。

10.根据平面镜成像特点，在图11中画出物体AB在平面镜MN中所成的像A B。

答案：对称1分；正立1分；虚像1分。

11.如图11所示，平面镜前一个发光点S和它的两条光线，请在图中作出S在平面镜中的像，并作出这两条光线的反射光线。

12. (1)如图甲所示，S是一个发光点，S'是它在平面镜中成的像，SA 是S发出的一束光。请在图甲中画出平面镜的位置和SA经平面镜反射后的光线．

13.如图12所示，学校楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。

14.如图所示，从S点发出的一条光线，经平面镜MN反射后，其反射光线恰好通过P点。请你作出这条入射光线并完成光路图。

15.如图9所示，MN是竖直放置的平面镜，请画出字母"L"在平面镜中的像。

16.如图3所示，小聪通过一平面镜看到小猫要偷吃小鱼。图中画出了

入射光线和反射光线，但未标出

光的传播方向。请你在图中用箭

头标出小聪看到小猫偷鱼吃时

的光的传播方向，并根据光的反

射规律画出平面镜。

17.如图14所示为水位测量仪的示意图，从A点发出一束方向不变的光线，经水面反射后，在固定光屏PQ上形成一个光斑，光斑的位置随水位的变化而发生变化。当水面在CD时，屏上的光斑移到了B点。

请根据平面镜成像的特点作出光路图（保留作图痕迹）。

(2)在图9中画出点S在平面镜中成像的示意图。

18.如右图所示，一个木块放在竖直放置的平面镜前，请画出它在镜中所成的像。如果要用相机将木块和它的像一起拍摄下来，应该将相机放在图中的（选填A或B）区域的适当位置才能实现。

答案：．如图B

所成的像．

（3分）如图所示，S点为平面镜前跳棋子的位置，S′点为跳棋子的像的位置，P为人眼的位置，请在图中完成人眼在P点看到两个跳棋子的光路图。

答案：

所成的像A′B′.

如图所示，是冰蓉同学的一张风景写生画，但画中有一处明显违背了光学规律，请你根据光学知识用简单的绘画方式将其纠正。
