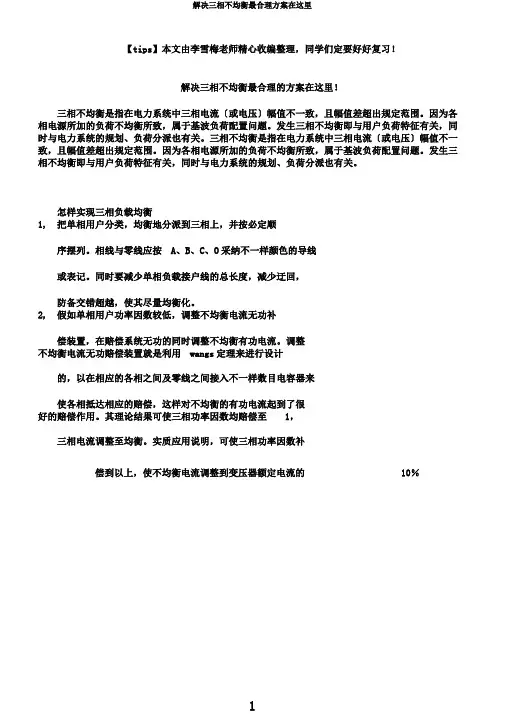

解决三相不平衡最合理方案在这里
【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！解决三相不均衡最合理的方案在这里！三相不均衡是指在电力系统中三相电流〔或电压〕幅值不一致，且幅值差超出规定范围。
因为各相电源所加的负荷不均衡所致，属于基波负荷配置问题。
发生三相不均衡即与用户负荷特征有关，同时与电力系统的规划、负荷分派也有关。
三相不均衡是指在电力系统中三相电流〔或电压〕幅值不一致，且幅值差超出规定范围。
因为各相电源所加的负荷不均衡所致，属于基波负荷配置问题。
发生三相不均衡即与用户负荷特征有关，同时与电力系统的规划、负荷分派也有关。
怎样实现三相负载均衡1, 把单相用户分类，均衡地分派到三相上，并按必定顺序摆列。
相线与零线应按A、B、C、O采纳不一样颜色的导线或表记。
同时要减少单相负载接户线的总长度，减少迂回，防备交错超越，使其尽量均衡化。
2, 假如单相用户功率因数较低，调整不均衡电流无功补偿装置，在赔偿系统无功的同时调整不均衡有功电流。
调整不均衡电流无功赔偿装置就是利用wangs定理来进行设计的，以在相应的各相之间及零线之间接入不一样数目电容器来使各相抵达相应的赔偿，这样对不均衡的有功电流起到了很好的赔偿作用。
其理论结果可使三相功率因数均赔偿至1，三相电流调整至均衡。
实质应用说明，可使三相功率因数补偿到以上，使不均衡电流调整到变压器额定电流的10％【tips】本文由李雪梅老师精心收编整理，同学们定要好好复习！之内。
3, 为了保证三相均衡运转，因此需要装置三相断相保护器，起到对任何一相断路时的保护作用，有断相时能够迅速的切断电源，免得惹起三相不均衡。
4, 适合的改变网络配置，或许是把电压的供电级别提升到相应的标准后，这样就能使在发生不均衡负荷时有相答允担能力，加大负荷接人点的短路容量。
这应在实质工作中进行比较后，才能切实的采纳相应的举措，并依据实质运转的状况进行相应的技术和经济比较后进行详细的实行。
电力系统中三相不均衡是影响供电系统电能质量的重要要素其详细的参数是权衡供配电系统电压质量的指标，在实际系统运转中，一定联合有关的国家标准规定的限值，采纳确实可行、而又经济合理的赔偿克制举措提升其电能质量确保系统的安全、靠谱和经济运转。
三相不平衡调节及无功补偿装置(精)
三相不平衡调节及无功补偿装置□ 杨嘉文1概述在中、低压配电网系统中, 存在着大量的单相, 不对称、非线性, 冲击性负荷, 三相负荷系统是随机变化的, 这些负荷会使配电系统产生三相不平衡, 三相负荷不平衡会导致供电系统三相电压、电流的不平衡, 引起电网负序电压和负序电流, 影响供电质量, 进而增加线路损耗, 降低供电可靠性。
因此电力变压器运行规程规定, Y/Y0变压器的中线电流不能超过额定电流的25%。
由以上可知对负荷不平衡、无功短缺进行补偿对配电网来说有很大的实用价值, 它可以降低线损, 提高电能质量, 增加配电网的可靠性。
由于负荷分配不均, 负荷性质也不一致, 造成低压供电系统无功不足, 负荷不平衡。
尤其是经济水平较为发达的地区表现更为明显。
无功不足、负荷不平衡这两个问题已成为配电系统的两大难题。
针对无功不足的问题, 国内解决的办法是:合理配置低压无功补偿电容器, 其补偿的原则多数是共补与分补相结合, 并采取可控硅投切、接触器运行的技术模式并附加电压质量监测系统, 其采取手段多是通过远红外或 GPRS 通讯系统去实现。
目前这项技术已基本成熟, 但它没有考虑到如何去改善配电低压系统三相不平衡的情况, 投切不当时, 反而增加不平衡的情况。
因此, 三相不平衡的问题已成为当前配电系统亟待解决的问题, 也是配电系统的技术空白。
2项目的实施的意义低压配电网是电力系统的末端, 低压配电网采用三相四线制方式, 配电变压器低压侧采用 Yn0接线, 电网的不平衡会增加线路及变压器的损耗, 降低变压器的出力, 影响电网的供电质量, 甚至会影响电能表的精度, 造成计量系统计费损失, 由于三相负荷不平衡造成中线电流增大,会降低供电系统的可靠性, 影响配电系统的安全运行。
2.1中线电流带来的变压器损耗2.1.1附加铁损Y/Yn0接线的配电变压器采用三铁心柱结构,其一次侧无零序电流, 二次侧有零序电流, 因此二次侧的零序电流完全是励磁电流, 产生的零序磁通不能在铁心中闭合, 需通过油箱壁闭合, 从而在铁箱等附件中发热产生铁损。
技术规范书-三相负荷不平衡自动调节装置
低压三相负荷不平衡自动调节装置入围竞争性谈判技术条件书（技术规范专用部分）第1部分：通用技术规范1范围本规范规定了400V配电网三相负荷平衡调节装置技术参数、试验项目、方法及要求。
本规范适用于额定频率为50Hz，电压等级为400V，不平衡负荷电流调节范围为0~150A、适用于400kVA以下的配电变压器三相负荷不平衡自动调节，装置要求采用新型电力电子器件IGBT、电力电子技术等实现配网三相负荷平衡调节，其主要功能包括：三相负荷平衡调节和动态无功跟踪补偿。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改版）适用于本文件。
GB/T 2900.1-1992 电工术语基本术语GB/T 2900.17-1994 电工术语电气继电器[IEC 6005 (IEV446)：1977]GB/T 2900.32-1994 电工术语电力半导体器件GB/T 2900.33-2003 电工术语电力电子技术（IEC 60050-551：1998，IDT）GB/T 3797-2005 电气控制设备GB50052-95 供配电系统设计规范GB50054-95 低压配电设计规范GB 4208-1993 外壳防护等级（IP代码）（IEC 60529：1989）GB/T 7261-2000 继电器及装置基本试验方法GB 9969.1-1998 工业产品使用说明书总则GB/T 14549-1993 电能质量公用电网谐波GB/T12325-2003 电能质量供电电压允许偏差GB12326-2000 电能质量电压波动与闪变GB/T15543-1995 电能质量三相电压允许不平衡度GB/T15945-1995 电能质量电力系统频率允许偏差GB/T 15576-1995 低压无功功率静态补偿装置总技术条件IEC61642 受谐波影响的工业交流电网、过滤器和并联电容器的应用IEC61000 电磁兼容（EMC）JB/T 7828-1995 继电器及其装置包装贮运技术条件JB/T 9568-2000 电力系统继电器、保护及自动装置通用技术条件3术语和定义GB 1094.1-1996、GB/T 2900.15、GB 10230.1-2007中确立的及以下术语和定义适用于本标准。
配电网三相不平衡技术分析与调整措施
配电网三相不平衡技术分析与调整措施摘要：本文针对目前低压配电网中普遍存在的三相不平衡问题，综述了其抑制方法，从电能质量、优化无功配置、调整三相负荷等方面分析三相不平衡问题，以期找到一种经济、可行、有效的方法降低三相不平衡对配电网的危害，并提出相应的调整和解决措施，以确保供电的稳定性和连续性。
关键词：三相不平衡原因；技术分析；解决措施引言在三相交流系统中，若三相电压或电流在幅值上不同或相位差不是120°，或兼而有之，则称此系统为不平衡( 或不对称) 系统。
我国低压电网系统主要采用三相四线制连接方式，当单相负载不均衡等问题出现时，配电变压器就会处于三相不平衡运行状态，造成配变损耗与线路损耗等负载问题，影响电能质量及配电网的安全运行。
造成三相不平衡多发性的原因较为普遍的是：一相断路、单相接、单相用户用电不均衡等。
本文的研究方法和结果既对不平衡成因作出分析，针对性解决了实际中的问题，同时也提供了行之有效的理论分析方法，可以有效地提高电力系统的运行和管理水平，并对确保供电的稳定性具有重要作用。
一、三相不平衡对配电网经济和安全运行的影响我国低压配电网主要采用三相四线制配电方式，低压配电变压器多为，yn0 接线。
在低压配电网中，由于存在大量单相负荷和负荷用电的随机性，三相不平衡运行是不可避免的。
随着负荷种类、用电量的增加，以及单相负荷、非线性负荷和冲击性负荷比例的增大，配电侧三相不平衡问题愈发严重，若配电网长期处于三相不平衡运行将给配电网经济运行和安全稳定运行带来不小的负面影响。
网损最小是电网经济运行控制的重要指标，对于平衡电源及平衡网络结构的供电系统，若三相负荷不平衡，那么电网中三相电流也是不平衡的，且不平衡度越大损耗越大。
在基波负荷大小相同的情况下，分析平衡负荷与不平衡负荷对网损的影响。
设平衡电源及平衡网络结构的供电系统中，三相负荷对称平衡，其相电流有效值为 I，系统等值正序阻抗、负序阻抗为:Z1 = Z2= Ｒ1+ jX1，零序阻抗为: Z0 = Ｒ+ jX= kＲＲ1+ jkX X1，在近似估算中常取 kＲ= 10［4］，此时的网损为 P1 = 3I2Ｒ1。
三相不平衡技术方案
BF-TSF三相不平衡动态无功补偿装置技术方案概述：目前，学校、商场、宾馆、饭店及综合办公楼等场所的用电情况，使用的多为单相(220V)电感性电器。
单相负荷已经在低压配电网中占有相当大的比例,由于单相负荷投入的不同时性以及在低压电网建设改造和运行维护的不到位,导致了低压配电网三相负荷分配不平衡，由此对低压配电网的运行造成了一定的影响，本文对此进行了原因分析并提出一些切实可行的解决措施。
，因自身功率因数较低，需要进行无功自动补偿，文章通过对无功自动补偿的性质和安装位置的分析，结合实际工程采用的情况，说明了在上述范围内(三相负载不平衡配电系统)采用分相分组电容补偿比其他补偿方式具有明显的实际效果和无可比拟的优越性。
当前城乡配电网中大部分配电变压器均采用三相变压器，变压器出口三相负荷理论上应该达到对称，但是在低压配电网中存在大量的单相负荷,由于单相负荷分布的不均衡和投入的时间不同时性,使得三相负荷不平衡成为低压电网运行维护中一个比较突出的问题,笔者从电能质量和电网损耗两个方面来分析三相负荷不平衡所带来的影响,同时就此提出一些切实可行的解决措施.1三相负荷不平衡产生对电能质量的影响分析目前在10千伏配变的绕组接线都采用Dyn0或者采用Yyn0的接线方式，配变一次绕组无中性线、二次绕组中性线接地,并接有零线。
在二次低压供电方式中一般采取3相4线制供电。
配变低压侧3相负荷不平衡直接体现在3相负荷电流的不对称，从电机学的原理来分析3相不对称电流可以分解为对称的正序、负序、零序电流，也可以简单的看成是对称的3相负荷加上单相负荷的叠加。
由于配电变压器的一次绕组没有中性线，所以在二次绕组侧产生的零序电流无法在一次绕组中平衡，零序电流在零序电阻上产生电压降直接导致了在配变二次侧产生了中性点位置偏移。
同样根据简单的电路原理也可以分析出，由于在A、B、C相的负荷不等，所以在A、B、C三相上的电流也就不等，那么A、B、C三相电流矢量和一般不等于0,也就是在中性线上的电流一般不等于0,也即零线电流一般不等于0,在实际情况下,零线的电阻是不等于0的,这样在零线上就存在电压,形成了中性点位移，导致了A、B、C相的相电压不对称，当某一相上接的负荷越大，这一相上的电压也就越低，而另外两相的电压将变高，所以当三相负荷的差值越大，也就是三相负荷的电流不平衡度越大，那么中性点的位移也就越大，所以导致电压的偏差也就越大。
解决三相不平衡最合理的方案
解决三相不平衡最合理的方案三相不平衡是指三相电网中，三相电压或三相电流在大小上不平衡的情况。
三相不平衡可能会导致电网故障、设备损坏、能源浪费等问题，因此需要采取合理的措施来解决三相不平衡。
下面将介绍几种最合理的解决方案。
1.检测和监测首先，需要进行三相不平衡的检测和监测。
可以利用电力监控系统来实时监测电网的电压和电流情况，观察是否存在不平衡现象。
另外，还可以使用电能质量分析仪等专业仪器对三相不平衡进行精确测量和分析。
2.调整负载分配负载的不平衡是造成三相不平衡的常见原因之一、通过调整负载的分配，可以减小不平衡程度。
首先，可以对负载进行合理的规划和设计，避免集中在其中一相上。
其次，在有必要的情况下，可以将负载进行重新分配，使各相之间的负载均衡。
3.检查并解决电网故障三相不平衡有可能是由电网故障引起的，如接线不良、短路、接地故障等。
因此，排除电网故障也是解决三相不平衡的一个关键步骤。
可以通过仔细检查电线连接情况，修复或更换破损的电缆或设备，确保电网的正常运行。
4.安装自动调节装置安装自动调节装置是解决三相不平衡的有效措施之一、自动调节装置可以根据监测到的不平衡情况，自动调整相应的电压或电流，使电网恢复平衡。
常见的自动调节装置有自动补偿装置、电气稳定装置等，可以根据具体需求进行选择。
5.使用平衡变压器平衡变压器是一种专门用于解决三相不平衡问题的设备。
平衡变压器可以通过调节变压器的连接方式和参数，使输入和输出的电压、电流保持平衡。
其中，三绕组变压器是最常用的一种平衡变压器，通过调整变压器的绕组比例和接线方式，达到平衡的效果。
6.提高供电质量提高供电质量也能有助于解决三相不平衡问题。
例如，通过对供电设备进行改造或升级，提高电源的稳定性和可靠性。
此外，加强对电网的维护和管理，及时发现并处理潜在问题，可以减少供电中断和质量问题，从而减小三相不平衡的风险。
综上所述，解决三相不平衡问题需要采取一系列合理的方案。
首先，进行检测和监测，了解不平衡的情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相不平衡调节装置技术方案建议书汇总
三相不平衡调节装置方案
1 产品研发背景
目前，在国家电网公司中、低压配电网系统中，存在着大量的单相、不对称、非线性、冲击性负荷，三相负荷系统是随机变化的，这些负荷会使配电系统产生三相不平衡，三相负荷不平衡会导致供电系统三相电压、电流的不平衡，引起电网负序电压和负序电流，影响供电质量，进而增加线路损耗，降低供电可靠性。
三相不平衡治理装置是专门针对上述问题而研发的一款产品，不同于传统的治理装置，它融合了半导体器件与接触器开关的优点，能够避免接触器开关在负荷投切瞬间产生的较大涌流和开通、关断时间间隔长的问题,使负载用户在负载换相投切过程中可正常供电；也能避免半导体器件长期运行带来的发热问题。
配网三相不平衡治理装置的应用，将大幅提高配网运行稳定性和智能化，可对国网公司提出的建设坚强智能电网的要求起到很好的支撑作用。
2 产品技术参数
三相不平衡调节装置
系统参数 装置标准配置 主控制器*1+换相开关
*9
接线方式 三相四线制 工作状态 正常运行，故障报警，
电源供电
冷却方式 自然散热 噪声 ≤65dB 控制器
供电电源 220V/50Hz ，40W 采样精度 ≤1% 通讯接口 GPRS/RS485 绝缘电阻 ﹥1M Ω 绝缘强度 2000V AC ，60s 外壳防护等级 IP54
机械尺寸 400*350*150(宽*高*深)mm 重量
10kg 环境温度 -25~45℃
环境湿度 0~95%，无凝露 海拔
≤1000m 换相开
关 额定电压 AC380V 额定频率 50Hz 额定电流
100A 最大允许电流 150A 换相时间 ≤10ms
通讯接口 GPRS/RS485 绝缘电阻 ﹥1M Ω
绝缘强度
2000V AC ，60s 外壳防护等级 IP54
机械尺寸
250*500*200(宽*高*深)mm 重量
15kg 环境温度 -25~45℃
环境湿度 0~95%，无凝露 海拔
≤1000m
3 技术方案 3.1总体方案
三相不平衡调节装置主要由主控制器与换相开关组成。
主控制器是整个装置的控制核心，换相开关是装置的执行机构，它们之间通过GPRS 无线通讯进行信息交互，相互配合完成对配网三相不平衡问题的治理。
装置系统示意图如下所示。
主控制器
GPRS通讯
换相开关换相开关换相开关
主控制器是整个装置的控制终端，每套装置只有一个主控制器。
它负责采集整个装置的各种状态信息和数据，通过逻辑运算发出各种指令完成整个装置的操控。
它检测配网总线的电压信号；接收换相开关上传的负载电流数据，计算负载平衡度及分布情况，通过分析计算给各个换相开关发出换相命令；接收换相开关上传的运行状态和故障信息，然后做出相应的控制操作。
换相开关是装置的分支和执行机构，根据配变的容量与负载的分布情况不同可灵活选择换相开关的容量和数量。
它负责采集负载电流数据，与自身的状态信息一起通过GPRS无线通讯上传给主控制器；接收主控制器的换相命令进行换相操作；接收主控制器的故障保护命令进行相应的操作；显示自身的运行状态信息。
每套三相不平衡调节装置只有一个主控制器，但换相开关的数量是不定的，根据现场应用情况的不同，配备数量不等的换相开关。
换相开关与主控制器之间通过GPRS无线通讯的方式实现信息交互，这样现场应用安装灵活。
三相不平衡调节装置的现场应用情况比较复杂多样，具体的应用方案这里不一一列举，下面主要介绍主控制器和换相开关的技术方案和具体实现。
3.2 硬件方案
3.2.1 主控制器
主控制器由开关电源、主控制器板卡、机壳结构组成。
示意图如下图所示
开关电源
控制器板卡
结构箱体控制器外壳
◆ 开关电源
开关电源为主控制器提供电源，电源入口从配网取电，额定电压为220V/50Hz ，输出为DC24V ，负载额定功率约为20W ，选取衡孚的HF-35W-SE-24 ◆ 主控制器板卡
主控制器板卡是主控制器的核心部件，电源输入为DC24V ，要具备电压检测功能、开入开出功能、通讯功能、逻辑运算功能。
此部分外包给外协厂家设计生产，具体技术指标和功能需求参见外包技术协议。
◆ 控制器板卡外壳
对控制板起到一定的防护作用，正面设计有标识区、指示灯区，手动设置区。
◆ 控制器箱体结构
安装控制器所有器件，可户外、户内安装使用，可柱上安装。
防护等级要求达到IP54。
主要功能参数
采集变压器出口三相电网电流；
计算电网负载电流不平衡度，制定三相不平衡调节方案； 装置运行状态指示功能；
GPRS 通讯功能、485通讯功能，与上位机通讯功能； 防护等级：IP54； 安装方式：壁挂安装； 工作环境温度：-25~45摄氏度； 工作环境湿度：0~95%无凝露。
3.2.2 换相开关
换相开关主要由触发板、晶闸管、接触器、电流互感器、结构机壳组成。
组成示意图如下图所示。
触发板
CT
晶闸管
接触器
换相开关外壳
◆ 触发板
触发板主要负责控制换相开关的换相操作，外包给外协厂家进行设计生产，相机技术功能指标可见技术协议。
◆ 开关电源
开关电源为触发板提供电源，电源入口从配网取电，额定电压为220V/50Hz ，输出为DC24V ，负载额定功率约为20W ，选取衡孚的HF-35W-SE-24 ◆ 晶闸管
晶闸管型号为：塞米控的SKKT-106-16E ，台基的MTX110-1800V ，两种型号互为备选，结构设计时要考虑两种晶闸管兼容使用。
首选塞米控晶闸管，台基作为备选。
◆ 接触器
接触器型号：ABB 的AX32-30-01-80 ◆ 电流互感器
电流互感器型号：兵字的TA2739-01
◆ 结构箱体
作为换相开关的结构外壳，起到支撑、防护作用，正面设计有标识区、指示灯区、手动设置区。
主要功能参数
负载电流检测功能；
换相功能，接触器驱动功能、晶闸管驱动功能； 接触器、晶闸管状态检测功能；。
