友道自动纠偏控制系统资料
纠偏说明书
K50纠偏控制系统(请务必在使用之前阅读)为了安全使用本产品▲在安装和使用之前，请务必详细阅读本说 明书，一定要注意安全，正确使用本产品， 并遵守本说明书中的各种规定。
▲本纠偏控制器是采用CPU 控制的机电设备， 用来纠正卷材的偏移，所以要严格遵守机电 设备有关规定和法则，适用标准，进行搬运、安装操作和维护。
在打开控制器准备安装和接线之前要断开控制器电源至少要5分钟。
正确的配置和安装是控制器正常运行的前提。
对以下几点要特别注意：● 安装工作必须在无电状态下进行。
●容许保护等级：保护接地，只有正确连接保护接地，才能减少外界电磁干扰。
●与电网断开后，要等电容放电完毕，才可进行操作。
●不要让任何异物进入控制器内。
●在使用前，要除去所有覆盖物，以防止控制器过热。
●切勿在易燃易爆等危险环境中使用。
●请勿将本产品安装在高温、潮湿等恶劣环境下。
● 请勿将产品直接安装在易受震动冲击的环境中。
● 任何单位部门(Kortis 和Kortis 指定公司除外)未经允许不得擅自拆卸、修理及更改产品。
※注意：Kortis对由于不遵守本说明或适用规则而造成的损坏概不负责。
※注意：因产品更新换代迅速，说明书有变动之处，恕不另行通知，本公司对此保留最终解释权。
危险如果错误操作，将会产生危险情况，导致伤亡。
注意如果错误操作，将会产生危险情况，造成设备损坏及财产损失。
设计注意事项目 录1.1 概述1.2 功能及特点1.3 操作界面第一章 系统概述112第二章 安装与配线2.1 控制器安装2.2 超声波传感器安装2.3 控制器基本配线34第三章 编程方法3.1 控制器菜单画面3.2 编程方法3.3 画面说明及参数设置678第四章 调试运行4.1 调试步骤4.2 控制器内部菜单4.3 调试方法99155.1 技术参数5.2 环境规格5.3 外形尺寸161617第五章 规格及维护5.4 系统维护1951.1 概述K50纠偏控制系统广泛应用于印刷、包装、造纸、纺织、机械等行业中,需要卷取纠偏、放卷纠偏或中间导向纠偏的场合。
纠偏系统
• 主要功能： • 拥有与CDP-01相同的外形和安装尺寸，并 且增强了功能嵌入式替换CDP-01友好的按 键布局 - 终端用户或者内部操作员可以直观 操作背光式LCD - 易于理解和操作自动设置 - 自动配置控制器，优化性能直观的菜单布 局 - 减少操作的混乱和潜在的停机时间高动 态响应。
Hale Waihona Puke • 工作原理： • 卷材纠偏控制系统是一个闭环控制系统、控制器、传感器、 线性导向机构构成闭环控制的基本部分，首先纠偏传感器 探测卷材的边缘或线条，读出卷材的实际位置与设定位置 的偏移量，并将偏移量转换成与之成正比电信号，再将电 信号送入 控制器，信号经过控制器放大、校准后，输出 至线性驱动器，线性驱动器根据信号的大小，驱动纠偏导 正机构，将卷材恢复至设定位置。现行驱动器的驱动信号 只与卷材跑偏量成正比关系，这就使得对于各种不同的卷 材、纠偏系统都能够提供精确的控制。
纠偏系统
美塞斯MC01 4008301898纠偏系统。
纠偏系统是在处理加工 卷材的时候，需要对偏移的卷材进行及时 的纠偏操作，这个过程称之为纠偏。整个 流程的设备就构成了一套纠偏系统。纠偏 系统的出现带来了很大的商机，使得很多 工序成为可能，它的广泛使用给该行业带 来了很大的效益，纠偏控制使得钢铁、瓦 楞纸、纺织、印刷、标签、贴标、造纸、 塑料薄膜、建筑材料、线缆、橡胶、轮胎， 无纺布瓦楞纸加工等行业出现自动化控制。
一套典型的自动纠偏系统包括纠偏控制器纠偏感应器纠偏框架及驱动卷材纠偏控制系统是一个闭环控制系统控制器传感器线性导向机构构成闭环控制的基本部分首先纠偏传感器探测卷材的边缘或线条读出卷材的实际位置与设定位置的偏移量并将偏移量转换成与之成正比电信号再将电信号送入控制器信号经过控制器放大校准后输出至线性驱动器线性驱动器根据信号的大小驱动纠偏导正机构将卷材恢复至设定位置
纠偏BF-3000说明书

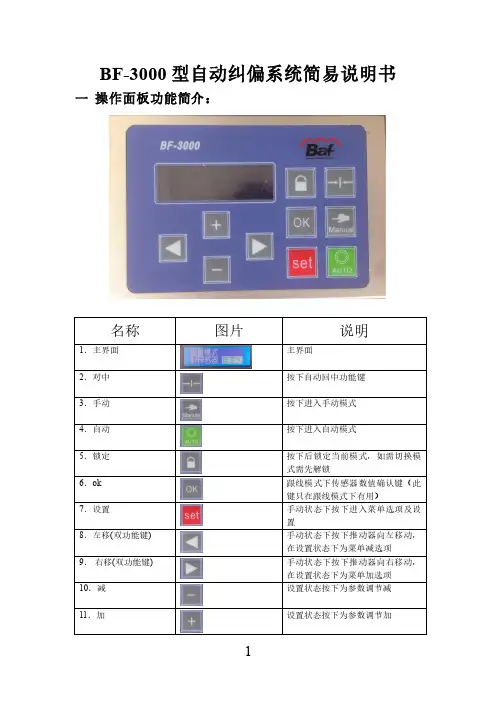

BF-3000型自动纠偏系统简易说明书一操作面板功能简介：
二．安装尺寸
三．菜单及参数说明
四．U形对射式传感器跟边跟边操作步骤1．跟边操作步骤
按下手动键
2 按下设置键
3
4 5 6
8
10 11 12
13
14
15
16 18
五．同轴反射式传感器跟线与跟边操作步骤1
按下手动键
2 按下设置键
3
4
5
6
7
8
9
10
2.1跟线AD上限与AD下限的设置
光斑
光斑AD下限的设置AD上限的设置
说明：先照在材料的空白位置设置AD上限值，再照在材料的线上设置AD下限值。
2.2跟边AD上限与AD下限的设置
光斑
光斑AD下限的设置AD上限的设置
说明：先照在导辊上设置AD上限，再照在材料上设置AD下限。
跟线事光斑照在线的左右两边，跟边时光斑一半照在材料上，一半照在导辊上。
常见异常现像解析:
联系方式:4008808630
注意：请务必保管好此操作说明书，以便需要时查阅，谢谢合作！。
自动纠偏系统工作原理
自动纠偏系统工作原理
自动纠偏系统是一种用于检测和纠正文本中错误拼写和语法问题的工具。
它基于自然语言处理技术和机器学习算法，通过分析文本中的语言规则和上下文，识别并校正错误的单词拼写、语法结构和用词选择。
自动纠偏系统的工作原理可以分为以下几个步骤：
1. 语言模型：系统首先构建一个基于已知语言规则和大量文本数据的语言模型。
这个语言模型可以帮助系统理解词汇、语法结构和词语的上下文关系。
2. 错误检测：系统读取待检测文本，并使用语言模型和特定的算法来识别文本中的错误。
例如，系统可以检测出拼写错误、语法错误或用词不当等问题。
3. 错误纠正：一旦错误被检测出来，系统会尝试给出最佳的纠正建议。
它可以根据上下文信息和语言模型对错误进行推测，并给出可能的正确词语或句子。
4. 反馈学习：系统会采集用户反馈数据，并将其用于改进系统的准确性和性能。
系统通过机器学习算法不断优化自身的纠错能力。
5. 实时应用：自动纠偏系统可以集成到各种应用程序中，如文本编辑器、搜索引擎、聊天机器人等，帮助用户在实时交互中提高文本质量和准确性。
需要注意的是，自动纠偏系统的纠错能力可能受限于语料库的质量和覆盖范围。
一个良好的语言模型和大规模文本语料库可以提高系统的准确性和可靠性。
此外，不同语言的自动纠错系统可能会有所不同，因为每种语言都有其独特的语法和规则。
纠偏系统原理
纠偏系统原理纠偏系统是指在导航系统中用于纠正误差的一种重要技术，它通过不断地对导航系统进行修正，从而提高导航系统的精度和准确性。
纠偏系统的原理主要包括误差检测、误差估计和误差补偿三个方面。
首先，误差检测是纠偏系统的基础。
在导航系统中，由于各种原因（如信号传播延迟、卫星轨道误差、大气层延迟等），导航系统会产生一定的误差。
因此，误差检测就是要对这些误差进行检测和分析，以便及时发现和识别误差的类型和大小。
其次，误差估计是纠偏系统的核心。
在误差检测的基础上，纠偏系统需要对误差进行估计，即通过一定的算法和模型来对误差进行预测和估计。
这样，导航系统就能够根据误差的估计情况来进行相应的修正和调整。
最后，误差补偿是纠偏系统的关键。
在进行误差估计之后，纠偏系统需要对误差进行补偿，即通过一定的控制策略和方法来对误差进行修正和补偿，从而提高导航系统的精度和准确性。
总的来说，纠偏系统的原理是通过误差检测、误差估计和误差补偿这三个步骤来对导航系统的误差进行修正和调整，从而提高导航系统的性能和准确性。
这一原理在实际的导航系统中得到了广泛的应用，为人们的出行和定位提供了重要的帮助和支持。
在实际应用中，纠偏系统需要考虑到各种误差的来源和特点，设计相应的算法和模型来进行误差的检测、估计和补偿，以实现对导航系统的精度和准确性的提高。
同时，纠偏系统还需要考虑到导航系统的实时性和稳定性，确保误差的修正和调整能够及时有效地进行。
综上所述，纠偏系统是导航系统中的重要技术，其原理是通过误差检测、误差估计和误差补偿这三个步骤来对导航系统的误差进行修正和调整，从而提高导航系统的性能和准确性。
在实际应用中，纠偏系统需要考虑到各种因素，设计相应的算法和模型，以实现对导航系统的精度和准确性的提高。
纠偏控制器
纠偏控制器在现代工业自动化领域中，纠偏控制器扮演着至关重要的角色。
它是一种用来实现在运动过程中对物体进行纠偏的设备，广泛应用于印刷、纺织、包装等行业中的生产线中。
作用原理纠偏控制器的作用原理主要基于控制系统的反馈回路。
当生产线上的物体偏离预定轨道或位置时，纠偏控制器会通过传感器实时监测物体的偏移情况，然后将信号传输给控制系统。
控制系统再根据传感器反馈的信号，通过调节执行机构的力或角度，对物体进行纠偏。
主要特点1.实时性: 纠偏控制器能在毫秒级别响应，确保在高速运行的生产线上准确纠正物体的位置偏移。
2.精准度: 纠偏控制器在操作过程中能够达到亚毫米级的精度，确保物体在运动过程中保持在正确的位置上。
3.稳定性: 纠偏控制器稳定性高，能够在长时间运行的生产线上保持稳定的控制效果，不易受外界因素干扰。
应用领域纠偏控制器在各种工业生产线中得到广泛应用，尤其是在以下领域：•印刷行业: 在印刷机、印刷设备中，纠偏控制器可以准确控制纸张或印刷材料的位置，避免因位置偏移而导致的印刷错误。
•纺织行业: 在纺织机械中，纠偏控制器可以调整纺织物的位置，保证织品质量。
•包装行业: 在自动包装线上，纠偏控制器可以调整包装物料的位置，确保包装效果准确。
发展趋势随着工业自动化水平的不断提高，纠偏控制器也在不断发展壮大。
未来，纠偏控制器将更加智能化，通过机器学习和人工智能技术，实现更高效、更精准的物体纠偏。
同时，纠偏控制器将逐渐向小型化、集成化方向发展，使其在更多领域中得以应用。
总的来看，纠偏控制器作为工业生产中不可或缺的一部分，将在未来继续扮演着重要的角色，为生产线的稳定运行和产品质量的提升做出贡献。
自动纠偏器工作原理
自动纠偏器工作原理
嘿，朋友们！今天咱来聊聊自动纠偏器的工作原理，这可真是个超级有趣又厉害的玩意儿！
你想想，就好比你走路的时候，一不小心走歪了，这时候有双无形的手给你轻轻推一把，让你又走回正道上，神奇吧！自动纠偏器就起着这样类似的作用。
比如说在输送带系统中，那输送带就像个调皮的孩子，有时候会跑偏呢！这时候自动纠偏器就闪亮登场啦！它怎么工作的呢？它就像个聪明的小侦探，时刻关注着输送带的动向。
比如，当输送带往左边偏了一点，自动纠偏器马上就能感觉到，“哎呀，跑偏啦！”它迅速做出反应，通过一些巧妙的机械装置或者传感器，给输送带施加一个合适的力，“嘿，回来回来！”把输送带拉回到正确的位置上。
这就好比骑手控制着马的缰绳，让马乖乖跑在正确的道路上。
再举个例子，印刷机里也有自动纠偏器的身影呢！要是纸张印刷的时候跑偏了，那印出来的东西不就乱七八糟啦！这时候自动纠偏器会果断出手，“哼，可不能让你乱来！”让纸张规规矩矩地移动，印出完美的成品。
自动纠偏器的种类也是五花八门的！有机械的，有电子的，它们各有各的厉害之处。
哎呀呀，自动纠偏器真的是太重要啦！为我们的各种工作提供了巨大的帮助，让一切都能井井有条地进行。
没有它，那得乱成什么样呀！所以说，自动纠偏器绝对是个了不起的发明，你说是不是？。
纠偏说明书
9.自动 对 中 键
[1] 编程键：用这四个键可以进行各种菜单的选择或设定的确认。 返回键 ：按下此键可以返回到上一级菜单或返回到运行画面。 递增键 ：菜单向上翻页或参数设置值加。 递减键 ：菜单向下翻页或参数设置值减。 确认键 ：进入编程菜单或确认设定参数。
[2] 手动纠偏模式键 按下 此键， 控 制器面 板 上手动 纠 偏指示 灯 （6） 亮 ，控制 器 进入手 动 纠偏模 式 。
[3] 执行机构：正常使用请按左 图所示接线。
外壳 接 地端子 进 行D类接地 。 其他使用功能请参阅说明 书的相关章节。
外壳上接地端
注意
切 勿 接 入A C 2 2 0 V或 3 8 0 V否 则 损 坏 产 品 。
WEB GUIDING CONTROLLER
·5·
第三章 编程方法
3.1 控制器菜单画面
·4·
第二章 安装与配线
2 . 3、 控 制 器 基 本 配 线
使 用K 5 0纠 偏 控 制 器,基 本 配 线 如 下 图 所 示 ：
DATA+ 01 DATA- 02
+7V 03 COM 04 1RECE+ 05 1RECE- 06 1TRAM+ 07 1TRAM- 08 1LED+ 09 1LED- 10 SHIELD 11 2RECE+ 12 2RECE- 13 2TRAM+ 14 2TRAM- 15 2LED+ 16 2LED- 17
1、传感器 选择
本 纠 偏控制 器可以 配 合使用 多 种传感 器 ：CC D光 电传感 器 、超 声 波传感 器 、红 外线传感器等。
初 始 设置为 ：超声 波A。
01传感器选择
纠偏控制器
纠偏控制器
1.设置行程：点击手动——设置——电机行程——手动往左走——走到底退回一点——点
击保存——手动右走——到底退回一点——保存。
2.设置传感器：选取所用传感器（现只用右边一个）——进入设置——传感器——用手遮
挡大14%左右——选取保存——再次用手遮挡85%左右——选取保存。
（在14%和85%位置各有红线标示，在标示位置即可）
3.在设置界面可选取电机方向正反。
4.拨动拨码开关1(1为紫外线传感器)，2或3为自动时走动方向（如方向不正确可拨动）
拨动后如无变化尝试断电重启。
5.以上为紫外线传感器设置。
CCD跟线模式不用设置传感器步骤，设置行程即可。
6.电机速度和增益按生产实际情况增减。
注意：速度越大电机可能会有抖动现象，要适当
减小。
如产生电机保护增益可以适当调大，
7.设置完成后，在各种状态调试下，看电机有无自动保护，正常状态不会自动保护。
电机有无异常。
8.注意纠偏器内接线，有屏蔽线漏出现象，会产生烧坏控制器或通信异常及控制不稳定现
象。
现有一台有电机自动保护现象。
一台电机有异常，抖动很厉害。
