陶瓷球轴承介绍

陶瓷球轴承介绍

在工程陶瓷产品的开发应用中，陶瓷球轴承是工程陶瓷在工业领域广泛应用的典型范例，受到很多国家的高度重视．在高速精密轴承中，应用最多的是混合陶瓷球轴承，即滚动体使用热压Si3N4陶瓷球，轴承圈仍为钢圈。这种轴承标准化程度高，对机床结构改动小，便于维护保养，特别适合于高速运行场合．其组装的高速电主轴，具有高速、高刚度、大功率、长寿命等优点。1.轴承配置：内外圈轴承钢/不锈钢+陶瓷球+PA66/不锈钢保持器 +2RS/ZZ2.高温油脂，3.采用陶瓷球轴承和普通轴承相比的优势：

陶瓷球轴承的优点

(1)耐温高

陶瓷球热膨胀系数小,在高温环境下不会因为温度的原因导致轴承球膨胀,这样大大提高了整个轴承的使用温度,普通轴承的温度在160度左右,陶瓷球的可以达到220度以上.

(2)转速高

陶瓷球具有无油自润滑属性,陶瓷球摩擦系数小,所以陶瓷球轴承具有很高的转速.据统计采用陶瓷球的轴承是一般轴承的转速1.5倍以上的转速.

(3)寿命长

陶瓷球可以不加任何油脂,也就是说即使油脂干掉,轴承还是可以运作的,这样就避免了普通轴承中因为油脂干掉导致的轴承过早损坏现象的发生.据我们测试以及一些客户的反馈使用陶瓷球后的轴承的使用寿命是普通轴承的2-3倍.

(4)绝缘

最后一点也是最重要的一点,绝缘,采用陶瓷球的轴承,可以使轴承的内外圈之间绝缘,因为陶瓷球是绝缘体,在轴承的内外圈之间用陶瓷球,就可以达到绝缘的效果.这样就使轴承能够在导电的环境下使用了.滚动轴承由套圈、滚动体、保持器、润滑脂、密封件组成，当滚动体采用陶瓷材料后，此滚动轴承就定义为陶瓷球轴承。

因为陶瓷球本身具有自润滑性能，所以润滑可以按使用要求，可以有润滑脂也可以不加润滑脂。密封件也是可以按使用要求，决定陶瓷球轴承是否带密封件。保持器也是可以按使用要求是否采用。那么套圈、滚动体是轴承两个不可缺少的要素，当这两个要素不是同一种材料时，就有了混合轴承(Hybrid construction bearing)的说法。当滚动体采用陶瓷材料时就定义为混合陶瓷球轴承(Hybrid construction ceramic ball bearing)。常用的陶瓷球材料有氧化锆（ZRO2）和氮化硅（SI3N4）；常用的套圈材料有轴承钢（GCR15）和不锈铁（440、440C）及不锈钢（304、316、316L）。

按照使用环境、转速、负荷、温度，及使用时的要求，陶瓷球轴承的套圈和滚动体可以由以上材料互相组合，并起到不同的使用效果。

陶瓷球轴承的代号：

HY +套圈材料+轴承型号+密封型式——球的材料——保持器材料——润滑脂

套圈材料：S表示不锈铁 SS表示不锈钢具体用什么材料可以用挂号标注说明

实践证明，作为轴承材料还必须具有在不同温度下的尺寸稳定性，以保证轴承在温度变化的工作环境下，保持精密的尺寸和精确的配合，在特殊环境下还必须具备抗腐蚀、抗分解能力．总之，用以制造滚动轴承零件的陶瓷材料应具备以下性能特点： 1)低密度．由于滚动体密度减小，高速工作时其离心载荷也减小，从而可在更高转速下工作． 2)中等弹性模量．弹性模量太大会因应力集中而降低轴衬的承载能力．3)热膨胀系数小．减小对温度变化的敏感性，使轴承工作温度范围更宽． 4)高抗压强度．抗压强度高是滚动轴承承受高应力的需要． 5)高硬度和高韧性．这两个特性相结合可获得较好的表面粗糙度；而且能防止外界粒子和冲击的损伤． 6)良好的抗滚动接触疲劳性和具有剥落失效模式． 7)特殊场合应具有耐高温、耐腐蚀和稳定性．

套圈和滚动体接触点受到外加负荷和旋转的作用，因而反复产生接触压力和变形。由于钢制轴承自身材料性能特点，轴承失效的主要形式是疲劳剥落，疲劳寿命短，应用范围受到很大限制。而陶瓷材料具有低密度，中等弹性模量，热膨胀系数小，硬度高，耐高温，耐腐蚀，无磁等优点，以氮化硅陶瓷球为滚动体的陶瓷球轴承可显著提高轴承接触疲劳寿命，极大拓展了滚动轴承的应用领域，已广泛应用于各种高精度、高转速机床，汽车、赛车、地铁、电机、航空发动机、石油化工机械、冶金机械等领域。

氮化硅陶瓷材料在轴承中的应用

陶瓷轴承的应用领域日益广泛，但在工业领域中成功应用的还是陶瓷球轴承．目前，应用较多的为氮化硅陶瓷球轴承．它的优点是：极限转速高、精度保持性好、启动力矩小、刚度高、干运转性好、寿命长，非常适

合于在高速、高温以及腐蚀、辐射条件下保持高精度、长时间运转，主要用于数控机床和高速精密机械中，如高速电主轴轴承、机床主轴轴承、牙钻轴承、仪器仪表用轴承，计算机硬盘驱动器轴承等．此外，氮化硅陶瓷的硬度比轴承钢高1倍，弹性模量约高1/3，在相同载荷的条件下，氮化硅陶瓷的弹性变形小，所以，使用陶瓷球轴承的机床主轴具有良好的运转精度．

混合型陶瓷轴承目前已成功地应用于高速机床的主轴中，并已进入实用化阶段，如日本牧野等公司生产的HPM型超精密车床等，主轴转速为16 000 r/min，而美国MIKRO公司生产的HSM700高速加工中心，主轴转速已达到42 000 r/min，切削速度提高了5～10 倍．此外，混合型陶瓷轴承还用应在电主轴、涡流分子泵等高转速的设备中．

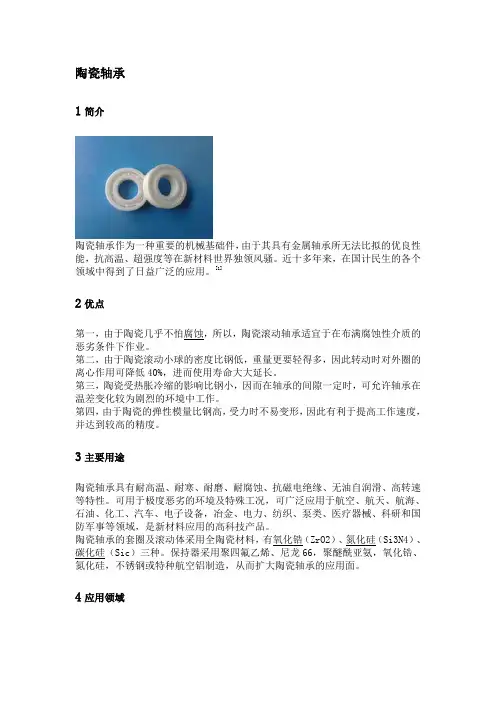

陶瓷轴承作为一种重要的机械基础件，由于其具有金属轴承所无法比拟的优良性能，抗高温、超强度等在新材料世界独领风骚。近十多年来，在国计民生的各个领域中得到了日益广泛的应用。航空航天、航海、核工业、石油、化工、轻纺工业、机械、冶金、电力、食品、机车、地铁、高速机床及科研国防军事技术等领域需要在高温、高速、深冷、易燃、易爆、强腐蚀、真空、电绝缘、无磁、干摩擦等特殊工况下工作，陶瓷轴承不可或缺的替代作用正在被人们逐渐地认识。随着加工技术的不断进步，工艺水平的日益提高，陶瓷轴承的成本不断下降，已经从过去只在一些高、精、尖领域小范围内应用，逐步推广到国民经济各个工业领域，产品市场价格也逐渐接近实用化，达到用户可接受的程度，陶瓷轴承大面积应用的浪潮已经涌来。

20世纪60年代以来，随着陶瓷材料的开发与应用，陶瓷轴承也得以发展．美国诺顿公司已将氮化硅陶瓷轴承应用在航天飞机的液压泵上，轴承的运转速度提高了50%～100%，美国一家公司向美国宇航工业供应的陶瓷轴承已在800*(2的高温下使用；日本主要飞机发动机制造商石川岛播还将钢一陶瓷混合轴承及全陶瓷轴承在发动机上进行了试验．

1. 低密度:由于陶瓷滚动体材料密度低，离心载荷小，从而可在更高转速下工作，而且产生热量较少。

2. 中等弹性模量:陶瓷滚动体的弹性模量比钢制滚动体高，则轴承的动态刚度提高，但是弹性模量太大会因应力集中而降低轴承的承载能力。

3. 热膨胀系数小: 热膨胀系数小有助于减小对温度变化的敏感性，从而防止卡死。对混合滚子轴承，可适用的运转速度范围更宽。

4. 抗压强度高: 抗压强度高是滚动轴承承受高接触应力的需要（对于陶瓷材料，其强度通常是通过三点或四点弯曲试验测得的断裂模量决定）。

5. 高硬度和高韧性: 这两个特性相结合可获得较好的表面粗糙度，而且能防止外界硬质粒子和冲击的损伤。
