玻璃马池焰窑炉课程设计说明书

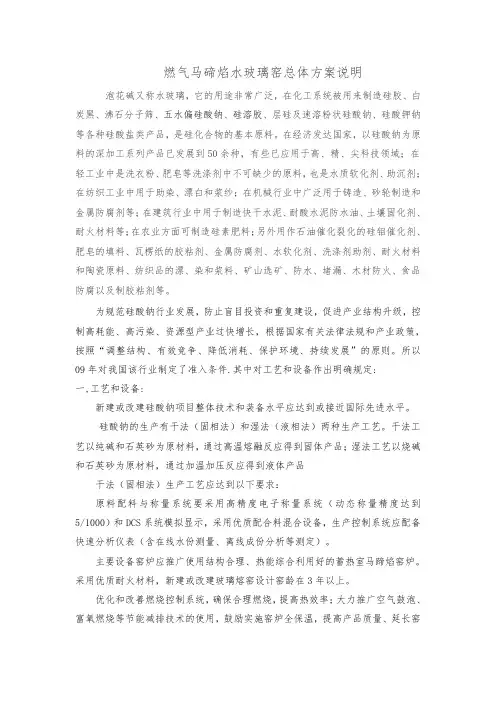

燃气马碲焰水玻璃窑总体方案说明
燃气马碲焰水玻璃窑总体方案说明泡花碱又称水玻璃，它的用途非常广泛，在化工系统被用来制造硅胶、白炭黑、沸石分子筛、五水偏硅酸钠、硅溶胶、层硅及速溶粉状硅酸钠、硅酸钾钠等各种硅酸盐类产品，是硅化合物的基本原料。
在经济发达国家，以硅酸钠为原料的深加工系列产品已发展到50余种，有些已应用于高、精、尖科技领域；在轻工业中是洗衣粉、肥皂等洗涤剂中不可缺少的原料，也是水质软化剂、助沉剂；在纺织工业中用于助染、漂白和浆纱；在机械行业中广泛用于铸造、砂轮制造和金属防腐剂等；在建筑行业中用于制造快干水泥、耐酸水泥防水油、土壤固化剂、耐火材料等；在农业方面可制造硅素肥料；另外用作石油催化裂化的硅铝催化剂、肥皂的填料、瓦楞纸的胶粘剂、金属防腐剂、水软化剂、洗涤剂助剂、耐火材料和陶瓷原料、纺织品的漂、染和浆料、矿山选矿、防水、堵漏、木材防火、食品防腐以及制胶粘剂等。
为规范硅酸钠行业发展，防止盲目投资和重复建设，促进产业结构升级，控制高耗能、高污染、资源型产业过快增长，根据国家有关法律法规和产业政策，按照“调整结构、有效竞争、降低消耗、保护环境、持续发展”的原则。
所以09年对我国该行业制定了准入条件.其中对工艺和设备作出明确规定:一,工艺和设备:新建或改建硅酸钠项目整体技术和装备水平应达到或接近国际先进水平。
硅酸钠的生产有干法（固相法）和湿法（液相法）两种生产工艺。
干法工艺以纯碱和石英砂为原材料，通过高温熔融反应得到固体产品；湿法工艺以烧碱和石英砂为原材料，通过加温加压反应得到液体产品干法（固相法）生产工艺应达到以下要求：原料配料与称量系统要采用高精度电子称量系统（动态称量精度达到5/1000）和DCS系统模拟显示，采用优质配合料混合设备，生产控制系统应配备快速分析仪表（含在线水份测量、离线成份分析等测定）。
主要设备窑炉应推广使用结构合理、热能综合利用好的蓄热室马蹄焰窑炉。
采用优质耐火材料，新建或改建玻璃熔窑设计窑龄在3年以上。
玻璃马蹄焰池窑课程设计说明书
玻璃马蹄焰池窑课程设计说明书集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-玻璃窑炉及设计课程设计说明书题目：年产42200吨高白料酒瓶燃油蓄热式马蹄焰池窑设计学生姓名：\学号：院（系）：材料科学与工程学院专业：无机非金属材料工程指导教师：2013年6月20日目录1绪论课程设计是培养学生运用《窑炉及设计（玻璃）》课程的理论和专业知识，解决实际问题，进一步提高设计、运算、使用专业资料等能力的重要教学环节。
目的是使学生受到设计方法的初步训练，逐步树立正确的设计观点，增强设计能力、创新能力和综合能力，初步掌握窑炉及其它热工设备设计的基本知识和技能，并对所学窑炉热工理论知识进行验证和深化，为将来从事生产、设计、研究及教学等方面工作打下良好的基础。
同时为毕业设计（论文）奠定良好的基础。
1.1设计依据：（1）设计题目：年产42200吨高白料酒瓶燃油马蹄焰玻璃池窑的设计(2) 原始数据:产品规格：高白酒瓶容量550mL, 重量450g/只行列机年工作时间及机时利用率：325 天，95%机速：QD8行列机高白酒瓶75只/分钟QD6行列机高白酒瓶42只/分钟产品合格率：90%玻璃熔化温度1430℃玻璃形成过程耗热量q玻=2350kJ/kg玻璃液重油组成（质量分数%），见表1 。
1.2简述玻璃窑炉的发展历史及今后的发展动向玻璃生产专用热工设备统称为玻璃窑炉。
玻璃窑炉是玻璃行业生产的心脏，是能源消耗的主要设备。
目前我国正在运行的窑炉以火焰炉为主，能耗水平较高（一般在300~500公斤标煤/吨成品左右，国际先进水平为相当于150～200公斤标煤/吨成品）；熔化率低（一般在1。
5~2吨玻璃液/平方米熔化面积·天，国际先进水平为3~3。
6吨工字钢玻璃液/平方米熔化面积·天），周期熔化率低（国际可超过10000吨玻璃液/窑炉运行周期，国内在2400～6200吨玻璃液/窑炉运行周期）这也与我们企业的产品结构、窑炉熔化面积的大小、生产线的合理配置有关；在能源结构方面，我们目前主要选用煤和油，热利用率低且污染严重，而目前国际上则普遍采用天然气和电等清洁能源，热利用率高污染少。
玻璃工业窑炉 第二章马蹄焰窑 第四节蓄热室设计
三通道蓄热室的优点： （1）可以在不增加厂房高度的情况下扩
大换热面积； （2）烟气流程长，气流分布均匀，助燃
空气预热温度高； （3）可根据不同温度的传热方式特点，
确定各通道内合适的烟气流速； （4）不易产生堵塞或倒塌。
三通道 燃煤气 马蹄焰 池窑立 面、平 面图
2.4.3 结构设计 空、煤气烟道、炉条碹、格子砖、蓄热 室顶碹、风火隔墙、热修门等。
传热过程中，废气以辐射加对流将热量传 给格子体表面，再通过导热将热量传向格 子体内部。
加热空气时格子体表面主要以对流辐射方 式将热量传给空气。由于空气O2，N2为 对称双原子，不辐射也不吸收，因此温度 虽高，仍主要以对流传热。
加热煤气时，辐射作用得以加强。
换向时间对蓄热室换热效率有较大影 响，适宜时间20~25min。
格子体的排列方式有：传统常用西门子 式、李赫特式、连续通道式和编蓝式。以 标型砖码砌，砖厚65mm。 近年来出现波形砖、十字砖、筒形砖等。 提高了格子体强度、增加了换热面积，砖 厚40mm。
格子体的排列方式 a-西门子式(上下不交叉);b-西门子式(上下交叉);
c-李赫特式三通道;d-编蓝式
八角筒形格子砖 十字砖格子体
格子砖ρ、C、排列方式以及通道内气 体流动情况等影响热交换过程的好坏。
横断面上的气流分布均匀程度，对改 善传热和提高热效率具有重要意义。
气流方向应符合气体垂直运动定则， 即烟气自上而下流动，空气或煤气自下 而上流动。
蓄热室主体为格子体。作用是蓄热和换 热。
格子砖的材质、性能、形状尺寸、受热 面积等直接关系到蓄热室的热效率和空 气、煤气的预热效果。
0.283
0.515
19.0
0.471
0.367
玻璃工业窑炉2马蹄焰窑B
利用池窑热分析可反映池窑工况。 热分析内容 ①玻璃熔化；②热能利用；③余热回收；④
燃烧；⑤漏气；⑥气流阻力；⑦换向；⑧ 窑两侧对称；⑨窑压；⑩窑体蚀损。 通过测定、观察和统计来分析。也可建数学 模型分析。
2.6 砖结构计算
包括直形墙、 弓形碹、反碹、 球形碹、馒头 碹、平碹、吊 碹等计算。
玻璃熔窑熔化池排砖图
窑炉热效率是一重要技术经济指标，衡 量热能利用情况，也反映窑炉生产水平。
采用熔化率及耗热量，单位热耗等几项 指标来全面反映窑炉的技术经济指标。
现用火焰池窑热效率只有35~40%。 原因：①采用表面加热方法，传热差； ②大量热量被烟气带走； ③窑内大量对流存在，回流玻璃液多。 采取措施： ①回收烟气余热； ②减少回流玻璃液； ③减少窑体散热； ④提高传热效果。
2.5.3 经验计算 （1）经验公式： 蓄热式池窑
Q=（52.75+0.0588 F热）+5.697T 单元窑
Q=（13.19+0.0147 F热）+10.66T 式中，Q为每天耗热量，×106kJ；F热为 窑池加热面积，m2；T为每天熔化玻璃 液量，t。
（2）经验查图。 池窑熔化部耗热量
（3）经验指标，
池窑有熔化热效率η熔和全窑热效率η窑 η熔=（熔化过程有效耗热量/供给系统热量）
× 100%
η熔=（Pq玻F熔/（ q1+q2）） × 100% q1，q2分别为燃料热值和物理热，W；F熔
为熔化部面积，m2 ；
η窑=（Pq玻F熔+ q3）/（ q1+q2） × 100% q3—余热回收，即空气物理热。
A=F蓄/F熔 当玻璃t熔上升或预热t空、t煤上升时，A 增
加；
充分利用烟气时， A增加； 低热值燃料 A增加； 格子砖受热性能好，A增加。
马蹄焰课程设计说明书
2
n
MgO
=
= 0.10
Байду номын сангаас
n
Na2O
=
= 0.22
n
Al2O3 / SiO2
=
= 0.013
n Na2O/ SiO2 =
= 0.18
n CaO/ SiO2 =
= 0.12
n MgO/ SiO2 =
= 0.083
所以 A=-1.4788x0.18+1.6030x0.12 +5.4936x0.083 -1.5183x0.013 +1.4550= 1.8723 B=-6039x0.18-3919.3x0.12 +6285.3x0.083 +2257.4x0.013+5736.4= 4730.0901 T0=-25.07x0.18+544.3x0.12-384.01x0.083+294.4x0.013+198.1= 230.8578 T =T0 +B/(logη +A)= 230.8578+4730.0901/(log102 +1.8723) =1452.3782 在 1452.3782℃时 CO2 、 H2O 的比热计算：
合计 玻璃成 分
1. 生成硅酸盐耗热 以 1kg 湿粉料计 单位是 kj/kg 由 CaCO3 生成 CaSiO3 时反应耗热量 q1 q1 =1536.6 Gcao = 1536.6x（0.00033+0.0274）=42.61 由 MgCO3 生成 MgSiO3 反应耗热量 q2 q2 =3466.7Gmgo =3466.7x（0.025/120+0.36/120）=11.12 由 CaMg（CO3）2 生成 CaMg（SiO3）2 时耗热量 q3 q3 =2757.4Gmgo = 2757.4x（6.1/120+4.23/120）=273.37 由 NaCO3 生成 NaSiO3 时反应耗热量 q4 q4 =651.7GNa2O =951.7x 15.18/120=120.39 1Kg 湿粉料生成硅酸盐耗热 Q Q=42.16+11.12+273.37+120.39=447.04 2. 120kg 湿粉逸出的气体的计算 原料名称 白云石 石灰石 纯碱 湿粉料 质量/kg 体积（标准状态） 所占体积分数/% 逸出气体组成计算 20.59*0.96*0.463=9.15 7.17*0.96*0.400=2.75 28.37*0.96*0.360=16.34 120*0.04=4.8 21.70 11.04 64.90 CO2 9.15 2.75 9.80 4.8 4.8 5.97 35.10 H2O SO2 总数 9.15 2.75 9.80 4.8 26.50 17.01 100
马蹄焰窑炉设计说明书
课程设计任务书学生姓名: 专业班级:指导教师:工作单位:题目: 33 t/d蓄热式马蹄焰池窑的设计初始条件:1、产品的品种：陶瓷熔块2、产量： 33 吨/天3、玻璃的成分陶瓷熔块成分(wt/%)表14、原料所用原料及基本要求表26、纯配合料熔化，不外加碎玻璃。
7、玻璃的熔化温度：1509 ℃；熔化部火焰空间温度： 1559 ℃。
8、助燃空气预热温度：1198 ℃。
9、燃料：重油重油的元素组成表310、重油雾化介质：压缩空气,温度80℃，用量0.5Bm/kg油11、空气过剩系数：α取1.112、窑型：蓄热式马蹄焰流液洞池窑要求完成的主要任务：一、撰写设计说明书，主要内容包括：1、设计依据及相关政策、法律、法规及设计规范2、物料平衡计算（列出计算过程）2.1配料计算2.2去气产物及组成计算3、热平衡计算（列出计算过程）3.1燃料燃烧计算3.2玻璃形成过程所消耗的热量计算3.3燃料消耗量近似计算4、窑炉的结构设计详细说明各部位的作用，各主要参数选择依据，并进行方案对比。
4.1熔化部设计包括熔化部的面积、长、宽、深度、火焰空间及投料口的尺寸。
4.2工作部的设计包括工作部的面积、长、宽、深度及火焰空间的尺寸。
4.3玻璃液的分隔设备的设计4.4出料口的设计4.5小炉口的计算与设计4.6蓄热室的计算与设计4.7烟道与烟囱尺寸的确定5、窑炉耐火材料的设计与选择包括池壁、池底、胸墙、大碹、蓄热室的耐火材料及保温材料的设计与选择。
要求作方案对比，阐述选择依据。
6、窑炉主要技术经济指标①熔化量：②熔化率：③熔化部面积：④冷却部面积：⑤一侧蓄热室格子砖的受热面积：⑥单位熔化部面积所占格子砖受热面积：⑦每公斤玻璃液所消耗的热量：⑧燃料消耗量：⑨玻璃熔成率。
二、用CAD绘制一张窑炉总图（3#图打印）时间安排:18周讲课、查阅资料、设计计算、绘制草图；19周 CAD制图；20周撰写设计说明书、答辩。
指导教师签名：年月日系主任（或责任教师）签名：年月日目录1.设计依据及相关的法律法规 (1)1.1设计的依据：课程设计任务书 (1)1.2国家相关法律、法规及设计规范 (1)1.3马蹄焰窑炉的特点 (2)2.物料平衡计算 (2)2.1配料计算 (2)2.2去气产物及组成计算 (4)3.热平衡计算 (5)3.1燃料燃烧计算 (5)3.2玻璃形成过程中所消耗的热量 (6)3.3燃料消耗量近似计算 (7)4.窑炉的结构设计 (8)4.1熔化部的设计 (8)4.2工作部的设计 (11)4.3玻璃液的分隔设备（流液洞）的设计 (11)4.4出料口的设计 (12)4.5 小炉口的计算与设计 (12)4.6蓄热室的计算与设计 (13)4.7烟道与烟囱尺寸的确定 (15)5. 主要技术经济指标 (16)6. 参考文献 (16)7. 总结 (16)设计题目：33 t/d蓄热式马蹄焰池窑的设计1 设计依据及相关的法律法规设计依据及其基本原则：随着工业生产现代化水平的日益提高，能源供应日趋紧张，在本设计中，为了节约能源、降低成本，采用有效的保温措施。
玻璃工业窑炉 第二章马蹄焰窑 第二节冷却部设计
2.2 冷却部设计 2.2.1作用：对玻璃液冷却、均化和分配。 A、冷却玻璃液；与流液洞起一半降温作用 B、稳定玻璃液温度和成分； C、玻璃液继续澄清和均化； D、可吸收一部分再生气泡； E、改善熔化池的循环对流； F、稳定玻璃液面，并均匀分配给供料道。
2.2.2结构参数确定 池深：逐步变浅，提高垂直方向温度均匀性
和减少回流。比熔化池浅300mm。颜色玻 璃可浅0.4~0.6m。 面积：取决于窑炉的温度制度和出料量。 1）温度制度：冷却程度大，则面积大。 2）出料量：出料大，冷却程度大，面积大。
3）参数： a、F冷/F熔。 (15~25)%。分配料道(10~20)%。 b、正常流动负荷/冷却部面积。（t/d·m2） 冷却率。3~13范围。 c、冷却部容积/正常流动负荷（m3/d） 玻璃液停留时间。愈长愈稳定，但需更多空
间，回流多。最小存3小时玻璃流量。
2.2.3冷却部形状 取决于成型方式，成型机的数量及工艺布置，
玻璃液应均匀分配，减少死角。 A、人工成型： 操作空间，换坩埚、热修方便。两甏口中心
距＞1.4m，边甏到墙角＞400mm。 B、机械成型。 长方形、半圆型、多边型等。
2.2.4 分配料道
火焰空间分隔，不 受熔化部火焰的干 扰，空间再用隔墙 分隔，分区各自温 度调节。
2 马蹄焰池窑
设计步骤：先确定池窑各部位的形式、尺 寸和材料。绘出草图。热工理论计算，砖 结构排列与计算、钢结构布置与计算。
设计原则：技术先进，施工可能，操作方 便，经济合蓄热式马蹄焰池窑纵立剖面A-A
横立剖面B-B、C-C
蓄热式马蹄 焰玻璃池窑 侧视图
适合于瓶罐玻璃的 生产，也可用于器 皿玻璃、安瓿玻璃 等生产。
马蹄焰窑炉设计说明说-大连工业大学祥解
一、原始资料1、产品：高白料机制玻璃瓶罐。
2、出料量：每天熔化玻璃60吨。
3、玻璃成分（设计）（%）：SiO2Al2O3CaO+MgO BaO Na2O+K2O71% 3.5% 10.5% 0.5% 14.5%4、料方及原料组成：原料料方%原料化学组成（%）外加水分% SiO2Al2O3CaO MgO Na2O Fe2O3其它失量石英砂51.985 99.350.2 0.1 0.05 0.05 15.0长石28.858 65.1319.940.24 0.11 14.03 0.12 0.43石灰石18.926 1 0.255.260.3 0.02 碳酸钠 99.2硝酸钠 98.12硫酸钠 0.14等等纯碱18.06 57.87 7.0 硝酸钠 1.162 1.5重晶石0.524 1.16 氧化钡 63.35合计119.5155、碎玻璃数量：占配合料量的33%。
6、配合料水分：靠石英砂和纯碱的外加水分带入，不另加水。
7、玻璃熔化温度：1400℃。
8、工作部玻璃液平均温度：1300℃。
9、重油。
元素组成（%）低热值（千卡/公斤）加热温度（℃）C H O N S A W86.42 12.16 0.55 0.2 0.15 0.02 0.5 10000 125 10、雾化介质：用压缩空气，预热到120℃，用量为0.6m3/公斤油。
11、喷嘴砖孔吸入的空气量：0.5m3/公斤油。
12、助燃空气预热温度：1050℃。
13、空气过剩系数a：取1.2。
14、火焰空气内表面温度：熔化部1450℃，工作部1350℃。
15、窑体外表面平均温度（℃）：窑顶侧胸墙前后胸墙电容锆砖池墙池底熔化部250 180 200 160 130 17516、熔化池内玻璃液温度（℃）：液面窑池上部（平均）窑池上下部交接层窑池下部（平均）池底1400 900 1280 1265 1250池深方向玻璃液温降：窑池上部为2℃/cm，窑池下部为1℃/cm。
课程设计玻璃池窑设计
课程设计玻璃池窑设计一、教学目标本课程的学习目标主要包括知识目标、技能目标和情感态度价值观目标。
通过学习，学生将掌握玻璃池窑设计的基本原理和方法，了解其在现代工业中的应用和发展趋势。
在技能方面，学生将能够运用所学知识进行简单的玻璃池窑设计，培养解决实际问题的能力。
同时，通过课程学习，学生能够认识到玻璃池窑技术在节能减排、促进可持续发展等方面的重要性，树立正确的价值观。
二、教学内容本课程的教学内容主要包括玻璃池窑设计的基本原理、设计方法和应用案例。
具体包括以下几个方面：1.玻璃池窑的概述：介绍玻璃池窑的定义、分类和特点，以及其在玻璃工业中的重要性。
2.玻璃池窑设计原理：讲解玻璃池窑的设计原则、基本参数和计算方法。
3.玻璃池窑结构与设计：介绍玻璃池窑的结构组成、设计要点和关键技术。
4.玻璃池窑的应用：分析玻璃池窑在现代工业中的应用案例，阐述其在节能减排、促进可持续发展等方面的意义。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学。
具体包括以下几种：1.讲授法：通过讲解玻璃池窑设计的基本原理、方法和应用案例，使学生掌握相关知识。
2.讨论法：学生针对玻璃池窑设计的某个主题进行讨论，培养学生的思考能力和团队协作精神。
3.案例分析法：分析具体玻璃池窑设计案例，使学生更好地理解和运用所学知识。
4.实验法：安排玻璃池窑设计实验，让学生动手操作，提高实际操作能力。
四、教学资源为了支持本课程的教学内容和教学方法的实施，我们将准备以下教学资源：1.教材：选用国内权威、实用的玻璃池窑设计教材，为学生提供系统的理论知识。
2.参考书：推荐相关领域的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作课件、视频等多媒体资料，直观地展示玻璃池窑设计的过程和应用案例。
4.实验设备：配备必要的实验设备，为学生提供实际操作的机会。
五、教学评估本课程的评估方式将包括平时表现、作业和考试三个部分，以全面客观地评价学生的学习成果。
马蹄焰课程设计概要
课程设计概要一、 设计的指导思想马蹄焰熔窑的发展概况、新技术、新工艺、选用窑型的选择、蓄热室的选择、 耐火材料的选用等。
二、各部分尺寸的设计1.熔化部（1）熔化面积①熔化率K 确定（P50）K 取1.65~2.0②F m =K Q③熔化部宽B 确定取决于小炉宽度、中墙宽度（小炉之间的距离）。
一半要求小炉边缘与胸墙之间的间距必须大于0.3m ，以免胸墙被烧损。
一般宽度2~7m 。
④熔化部长度L B=L F m池底砖规格为：300×300×1000 排砖后确定B 和L ，校验L ：B 是否在1.5~1.8之间。
然后确定实际的熔化面积和熔化率。
⑤池深一般在900~1200mm 左右，应与耐火材料的选取相一致。
（2）火焰空间设计火焰空间长度与L 相同，但比B 宽300~500，取71 s h ，算出孤高h ，火焰空间总高度。
（3）投料池设计其长度一般在长800~1000mm ，宽度决定于投料机的宽度和两边的留空，深度比窑池浅200~300 mm 。
（4）池壁、池底、保温设计（5）窑坎的设计一般在窑长的三分之二处。
2.分隔设备的设计（1）流液洞设计可参考参考图（宽300~500mm ，高400~500mm ，长900~1000 mm ）。
流液洞越低、越小越好。
（2）气体空间分隔装置的设计全分隔与半分隔。
3．冷却部的设计F 冷/F 熔=20~25%深度一般比熔化部浅300 mm ，选择形状。
三、热工计算1.配合料计算（不用芒硝）2.玻璃耗热量计算（见P75）四、燃烧计算要求算出窑炉的热效率五、小炉尺寸设计1.小炉尺寸设计①小炉脖下的操作空间（见P59），即水平通道。
②炉口面积：喷喷喷W T V F ⨯+⨯=273273V 0——每秒流过小炉口的空气标态流量（此处取10m/s ）T 喷——喷火口处火焰温度（此处取1200℃）。
③经验指标 满足5.2~3.2=熔喷F F 即可。
④火口的宽与高选取小炉的宽，再计算出小炉的高（高相同）。
玻璃工业窑炉 第二章马蹄焰窑 第一节熔化部设计
熔化池基础、主次梁
主梁
次梁
基础柱
熔化池池底 池底大砖 池底保温层
熔化部、冷却部池壁预排
投料口
熔化池
冷却池
池底“漂砖”的原因
配合料中碎玻璃带入的金属和玻璃还原的熔融金 属杂质沉在池底形成球状熔体，对池底砖产生向 下钻孔侵蚀。同时玻璃液和金属液在渗入到铺面 砖下垫层时产生向上钻蚀。
缝，2~3mm，R为半径，δ为碹厚。 砌拱时，插入的直型砖不要太多，否则易塌拱。 拱脚要加固紧，拱脚松动也会造成塌拱。 横推力F为
F KG ctg
22
式中，K为温度修正系数
F大小影响因素 G的大小
θ的大小 平拱θ=0，F→∞ θ=180，F=0
温度tw1≥tw2，产生附加载荷 T↑，K↑
品种料别
F熔＜20 m2
燃料1
燃料2
F熔21~39 m2
燃料1
燃料2
F熔＞40 m2 燃料1 燃料2
保温瓶 仪器普白料
0.6~0.9 0.8~0.95 0.7~1.0 0.4~0.5 0.65~0.8
1.1~1.35 1.7~1.9 (60m2)
仪器灯工硬 料
仪器烧器硬 料
中碱球
~0.35 0.15~0.2
0.5
吹制泡壳 0.5~0.65 0.8~1.0 0.6~0.75 0.8~1.1
1.0
1.2
压制管壳
0.6~0.7
0.6~0.7
安瓶管
0.4~0.6
~ 0.8
0.8~1.0
灯管芯柱 0.25~0.3 0.35~0.4 0.3~0.5 0.4~0.6
0.7~0.8
第二章玻璃马蹄焰窑炉结构设计
第二章结构设计2.1熔化部设计2.1.1熔化率K值确定瓶罐玻璃池窑设计K值在2.2—2.6t/m2.d为宜。
熔化率取的过小，窑炉不节能，取得过大，熔化操作困难，或是达不到设计容量，本次取2.5t/（m2·d）。
理由如下：目前国外燃油瓶罐玻璃窑炉熔化率均在2.2以上，而我国却在2.0左右，偏低的原因：（1）整个池窑缺少有助于强化熔融的配套设计。
（2）操作管理，设备，材料等使得窑后期生产条件恶化。
由于这些影响熔化能力的因素，现在瓶罐玻璃K值偏小。
在全面改进窑炉结构和有关附属设备后，根据国内耐火材料配套情况和玻璃原料量与制备情况。
采取了K=2.5 t/（m2·d）。
2.1.2熔化池设计（1）确定来了熔化率K值：熔化部面积 100/2.5=40m2。
（2）熔化池的长、宽、深：L×B×H=8000mm×5000mm×1200mm本设计取长宽比值为1.6。
长宽比确定后，在具体确定窑池长度时，要保证玻璃液充分熔化和澄清，并考虑到砖窑材料的质量以及燃烧火焰的情况，一般要求火焰转向点在窑长的2/3处。
窑长应≥4m 。
在确定窑池宽度时，应考虑到火焰的扩展范围，此范围取决于小炉宽度、中墙宽度（两个小炉的间距，小炉的间距，既要便于热修，又不要降低火焰的覆盖面积，一般小炉之间的通道宽度取0.9~1.2 m ）。
窑池宽度约为2~7m。
长宽选定后，当然具体尺寸还要按照池底排砖情况（最好是直缝排砖）作出适量调整，池底一般厚为200~300m。
具体的池底排列会在后面设计的选材方面进行说明。
这里先不做细讲。
综上，本次选用L=8m ，B=5m。
窑池深度一般根据经验确定。
池深一般在900—1200mm为宜。
池深不仅影响到玻璃液流和池底温度，而且影响玻璃液的物理化学均匀性以及窑炉的熔化率。
一般池底温度在1200—1360℃之间较为合适。
池底温度的提高可使熔化率提高。
但池底温度高于1380℃时，需要提高池底耐火材料的质量及品种，否则则会加速池底的侵蚀并降低炉龄，且会增加玻璃球的结石含量，这对后道拉丝生产是不利的，影响池底温度的决定性因素是玻璃的铁含量和玻璃气氛。
燃煤气马蹄焰玻璃窑炉小炉和喷火口的设计及工艺操作控制
燃煤气马蹄焰玻璃窑炉小炉和喷火口的设计及工艺操作控制朱柏杨马蹄焰玻璃窑炉的小炉是窑炉的关键部位，它承担组织燃料产生火焰的任务，是窑炉火焰的初始燃烧部位；它还是连接熔化池和回收高温废气热回收的通道。
小炉和喷火口的设计尺寸大小、角度和火焰喷出的速度对燃料燃烧和火焰形状有重要的影响，小炉、喷火口的不合理设计会使燃料燃烧不合理，会使火焰冲击胸墙和大碹，并造成燃料不完全燃烧和废气中氮氧化合物升高，对玻璃窑炉的节能环保运行不利。
因此，如何设计好小炉和喷火口，或者对已经定型运行的马蹄焰窑炉如何合理组织小炉火焰的燃烧工艺，下面作如下几个方面的分析和探讨：一、马蹄焰玻璃窑炉小炉和喷火口的设计：燃料在玻璃窑炉大璇内的燃烧属于扩散式燃烧，助燃空气从舌拱上部和燃气在舌拱下部喷入小炉的速度、厚度及与喷出的交角、燃气与空气的温度、燃气与空气在小炉的合理配比程度等等；首先取决于小炉和喷火口的原始工艺计算和设计布置，而后续的工艺操作控制管理水平决定了出小炉和喷火口火焰形状、燃料在大璇内的燃烧状况，进而影响到火焰对玻璃熔池的热辐射和玻璃配合料的熔制。
目前小炉和喷火口的设计仍以实践经验设计为主，设计和使用管理人员应能用燃烧理论、火焰传热理论去分析、应用和总结实践经验，下面是一些经验设计数据：1、燃煤气小炉下倾角一般在18°—25°范围内选用，燃油小炉一般选用22°—25°，燃烧焦炉煤气、碳氢化合物含量较高的混合煤气和天然气的小炉下倾角可以大些。
在实际生产行中使用重油和石油焦粉的喷火口处的烧嘴砖喷火口枪有5°左右的上仰角，在采用天然气和焦炉煤气时的仰角还要更大些，其目的是让火焰与玻璃液面平行，烧嘴砖一般安装在距喷火口砖0~600mm的位置。
2、小炉喷火焰出口速度（或喷火口面积），小炉喷出口速度一般参照小炉喷出口处相应温度的空气速度来进行计算比较合适。
同时，小炉内煤气火焰的初期着火燃烧点应控制在小炉长度的1/2~2/3，火焰在喷火口的速度控制在8~10m/s之间，对于碳氢化合物含量较高的混合煤气，小炉的设计宽度以取较大值为好。
玻璃马池焰窑炉课程设计说明书
目录1.绪论 (1)2. 计算内容 (4)2.2 熔化率的选取 (4)2.3熔窑基本结构尺寸的确定 (4)2.4 窑体主要部位所用材料的选择和厚度的确定 (6)2.5 燃料燃烧计算 (7)2.6燃料消耗量的计算 (8)2.7 小炉结构的确定与计算 (10)2.8蓄热室的设计 (11)2.9 窑体主要部位所用材料的选择和厚度的确定 (12)3.主要技术经济指标 (12)4.对本人设计的评述 (14)参考文献 (14)1.绪论课程设计是培养学生运用《玻璃窑炉及设计》课程的理论和专业知识解决实际问题，进一步提高设计运算，使用专业资料等能力。
目的是使学生受到设计方法的初步训练，逐步树立正确的设计观点，增强设计能力，创新能力和综合能力，逐步掌握窑炉及其他热工设备设计的基础知识和技能，并对所学窑炉热工设备理论知识进行验证和深化，为将来从事生产、设计、研究及教学奠定良好的基础，同时为毕业论文打下坚实的基础。
1.1设计依据设计内容：年产12000吨高白料酒瓶燃油蓄热式马蹄焰池窑（1）原始数据：a)产品规格：青白酒瓶容量500mL, 重量400g/只b)行列机年工作时间及机时利用率：313 天，95%c)机速：QD6行列机青白酒瓶38只/分钟d)产品合格率：90%e)玻璃熔化温度1430℃f)玻璃形成过程耗热量q玻=2350kJ/kg玻璃液g)重油组成（质量分数%），见表1﹣11.2 述玻璃窑炉的发展历史及今后的发展动向玻璃窑炉是熔制玻璃的热工设备，利用燃料的化学能、电能或其它能源产生热量，造成可控的高温环境，使玻璃配合料在其中经传热、传质和动量传递过程，完成物理和化学变化，经过熔化、澄清、均化和冷却等阶段，为生产提供一定数量和质量的玻璃液。
我国的玻璃窑炉古已有之，其经历了一个漫长的发展史，通过燃料和技术的发展提高，玻璃窑炉现在已经有了较大的进步。
我国的玻璃窑炉基本上都为火焰池窑，其基本结构为：玻璃熔制、热源供给、余热回收、排烟供气四部分。
第二章玻璃马蹄焰窑炉结构设计
第二章玻璃马蹄焰窑炉结构设计
玻璃马蹄焰窑炉是一种用于玻璃加工的特殊类型玻璃熔融装置，具有
高温、高效、节能等优点。
它的结构设计对于降低能耗、提高产能和改善
产品质量具有重要意义。
本文将从炉体结构、炉墙结构和燃烧系统三个方
面讨论玻璃马蹄焰窑炉的结构设计。
首先，炉体结构是玻璃马蹄焰窑炉的基础部分，它直接关系到炉膛的
稳定性和工作效果。
炉体结构应该采用耐火材料，以抵御高温和化学侵蚀。
常用的耐火材料有高铝砖、硅酸盐砖等。
此外，炉体结构还应具备一定的
隔热性能，以减少散热损失。
为了提高炉膛的稳定性，可以在炉体内部设
置加强筋或钢结构支撑，增加整体的承载能力。
其次，炉墙结构对于炉膛的保温和传热有着重要的影响。
炉墙结构通
常由内壁、外壁和隔热层组成。
内壁常用耐火砖，用于抵御玻璃的高温冲
击和化学侵蚀。
外壁通常采用碳钢材料，并带有冷却装置，用于冷却炉壁
和减少外界对炉体的热辐射。
隔热层通常由耐火纤维或耐火浇注料构成，
其作用是减少炉体的热传导和散热损失，提高炉膛的热效率。
综上所述，玻璃马蹄焰窑炉的结构设计对于提高生产效率、降低能耗
和改善产品质量具有重要意义。
炉体结构、炉墙结构和燃烧系统是重要的
设计要素，需要考虑耐火性能、隔热性能、稳定性和高效率等因素。
在设
计过程中，还需要根据具体的生产要求和工艺流程进行优化和调整，以实
现最佳的设计效果。
马蹄焰玻璃窑炉设计技术培训课件2016.6
二、日用玻璃熔窑设计的基本规定
4.3窑炉周期熔化率： 4.3.1窑炉周期熔化率（t玻璃液/m2）是指玻璃熔窑自烤窑放料后到熔窑的小
炉、熔化部、工作部、蓄热室等部位因受损而停窑冷修之前每1m2熔化面积所熔 制的玻璃液总量（t）。
4.3.2熔炉周期熔化率限额应达到表4-3中要求。 表4-3 新建或改扩建玻璃熔窑窑炉周期熔化率限额
（3）≤220
（4）≤260
（1）≤200； （2）≤260
≤300
（1）≤800； （5）≤440
注：1、kgce = 千克标煤 2、（1）是指重油、天然气等作为主要燃料的玻璃熔窑。 3、（2）是指用发生炉煤气作为主要燃料的玻璃熔窑。 4、（3）是指普通玻璃料（Fe2O3≥0.06%）； （4）是指高白料（Fe2O3＜0.06%）。 5、（5）是指全电熔窑。
[（熔化池存料量/日出料量）×24h]在30~36小时范围内 考虑，最低不得小于27小时。
5.1.3马蹄形火焰熔窑熔化池长宽比值范围一般为 1.4~2.0；横火焰熔窑熔化池长宽比值范围一般为1.6~2.2， 横火焰池窑宽度不宜小于5m。
二、日用玻璃熔窑设计的基本规定
5.1.4池壁宜用整块基本无缩孔熔铸锆刚玉大砖竖向排列配磨砌 成；采用双层池壁时，其上层禁用倾斜浇铸的熔铸锆刚玉砖，应选 用无缩孔熔铸锆刚玉砖，上下层池壁砖配磨后的接缝应≤0.3mm，以 减少玻璃液对上层池壁砖的向上钻孔侵蚀。
产品分类 玻璃啤酒瓶
指标：窑炉周期熔化率（t玻璃液/m2） （1）≥5000； （2）≥4000
（1）
（3）≥5000
玻璃瓶罐
（4）≥4200
（2）
（3）≥4000
（4）≥3400
玻璃器皿
第五章玻璃马蹄焰窑炉设计总结
第五章玻璃马蹄焰窑炉设计总结第五章设计总结9.1设计结果简述（1）设计生产能力：100t/d（2）熔化部熔化率： 2.5t/m2d熔化面积：100/2.5=40m2熔化池：L/B=1.6、长×宽×深＝8000㎜×5000㎜×1200mm、深澄清区加深200mm、为1400mm。
火焰空间：在窑宽5000mm的基础上，两边各加宽200mm，即火焰空间宽度为5400㎜，高度为：1500mm，碹升高1/8，为675mm，火焰空间的长度为窑炉长度8000mm（3）工作部：长×宽×高＝1200㎜×500㎜×600mm工作池面积：6.0㎡，占熔化部面积的15%。
（4）分隔装置采用倾斜式流液洞，熔化部与工作部两道墙完全分隔流液洞尺寸：流液洞长×宽×高＝1200㎜×500㎜×300mm（5）小炉小炉长宽比为4.2，水平通道长度为2750mm，小炉中心线与窑炉中心线夹角为6o，空气碹下倾角25 o，下底板上倾15 o。
油枪上倾5 o。
喷火口面积占熔化面积的20.5%本次设计小炉的最大特点为：扁而宽，小炉位置高。
（6）蓄热室格子体形式八角筒形格子体，八角筒形格子砖尺寸：160×160mm，细长比2.56，蓄熔比为51：1左右格子体体积/熔化面积3.07m3/m2格子体体积为122.8 m3，使通道内气体保持了最有利的速度蓄热室格子体主要尺寸：4180×3200×9600（mm）（7）加料方式摆动式加料加料池为梯形，大预熔池设计，以期形成“圈式”料流。
（8）采用窑坎窑坎设置在熔池中鼓泡点（窑炉的2/3处）以后766.7mm处，窑坎高度600mm，为双层砖铺排，总宽度为400mm。
（9）利用先进鼓泡技术鼓泡点在窑炉长度的2/3处，共设置11个鼓泡点，两边鼓泡点距离池壁为500mm，其他相邻鼓泡点之间距离为400mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录1.绪论 (1)2. 计算内容 (4)2.2 熔化率的选取 (4)2.3熔窑基本结构尺寸的确定 (4)2.4 窑体主要部位所用材料的选择和厚度的确定 (6)2.5 燃料燃烧计算 (7)2.6燃料消耗量的计算 (8)2.7 小炉结构的确定与计算 (10)2.8蓄热室的设计 (11)2.9 窑体主要部位所用材料的选择和厚度的确定 (12)3.主要技术经济指标 (12)4.对本人设计的评述 (14)参考文献 (14)1.绪论课程设计是培养学生运用《玻璃窑炉及设计》课程的理论和专业知识解决实际问题，进一步提高设计运算，使用专业资料等能力。
目的是使学生受到设计方法的初步训练，逐步树立正确的设计观点，增强设计能力，创新能力和综合能力，逐步掌握窑炉及其他热工设备设计的基础知识和技能，并对所学窑炉热工设备理论知识进行验证和深化，为将来从事生产、设计、研究及教学奠定良好的基础，同时为毕业论文打下坚实的基础。
1.1设计依据设计内容：年产12000吨高白料酒瓶燃油蓄热式马蹄焰池窑（1）原始数据：a)产品规格：青白酒瓶容量500mL, 重量400g/只b)行列机年工作时间及机时利用率：313 天，95%c)机速：QD6行列机青白酒瓶38只/分钟d)产品合格率：90%e)玻璃熔化温度1430℃f)玻璃形成过程耗热量q玻=2350kJ/kg玻璃液g)重油组成（质量分数%），见表1﹣11.2 述玻璃窑炉的发展历史及今后的发展动向玻璃窑炉是熔制玻璃的热工设备，利用燃料的化学能、电能或其它能源产生热量，造成可控的高温环境，使玻璃配合料在其中经传热、传质和动量传递过程，完成物理和化学变化，经过熔化、澄清、均化和冷却等阶段，为生产提供一定数量和质量的玻璃液。
我国的玻璃窑炉古已有之，其经历了一个漫长的发展史，通过燃料和技术的发展提高，玻璃窑炉现在已经有了较大的进步。
我国的玻璃窑炉基本上都为火焰池窑，其基本结构为：玻璃熔制、热源供给、余热回收、排烟供气四部分。
目前我国玻璃窑炉的主体要燃料有煤、重油、发生炉煤气、天然气，其中最普遍采用的是煤和重油，为节能降耗减少污染，也有许多窑炉采用发生炉煤气和天然气，如下表1-2介绍了我国玻璃窑炉的发展史：我国现阶段的玻璃池窑主要有平板池窑，横焰流液洞池窑、换热式单（双）碹池窑、蓄热式马蹄焰流液洞池窑，另外我国玻璃窑炉还有坩锅窑、电熔窑和浮法玻璃池窑。
近年来随着科学技术的进步和人们环保意识的增强，国内国外新技术，新设备，如减压澄清、全氧燃烧、纯氧助燃、顶插全电熔窑、深澄清池、三通道蓄热式等。
通过采用新技术、新工艺，可进一步降低能耗，提高玻璃液质量，减少环境污染，走出一条仅能环保的可持续发展道路。
1.3 所选窑炉类型的论证本设计采用蓄热式马蹄焰流液洞池窑。
（1）其优点有：a. 热利用率高，火焰行程长，因而燃料燃烧充分，同时窑体表面积小，热散失少，可提高热利用率，降低燃料消耗；b. 结构简单，造价低，只有一对小炉布置在熔化部端墙上。
(2) 但该窑也有缺点：a. 沿窑长方向难以建立必要的热工制度，火焰覆盖面积小，在炉宽上温度分布不均匀，尤其是火焰换向带来的周期性的温度波动和热点移动；b. 一对小炉限制了炉宽，进而限制了生产的规模；c. 燃料燃烧喷出的火焰诱使对料堆有堆料作用，不利于配合料的熔化和澄清，并对花格墙、流液洞盖板和冷却部空间砌体有烧损作用。
其适用于各种空心制品、压制品和玻璃球的生产。
1.4关工艺问题的论证（1）温度制度：“窑温”指胸墙挂钩砖温度，依靠燃料消耗比例调节。
马蹄焰和纵焰池窑的热点值取决于熔化玻璃的品种、燃料和耐材质量。
热点位置选在熔化部的1/2~2/3处，不易控制。
（2）压力制度：压强或静压头，沿气体流程。
玻璃液面处静压微正压（+5Pa），微冒火。
测点在澄清带处大碹或胸墙。
用烟道的开度调节抽力压强。
(3) 泡界限制度人为确定玻璃液热点位置。
马蹄焰池窑稳定性不很强。
（4）液面制度：稳定。
波动会加剧液面处耐材侵蚀。
对成型也有影响。
日用玻璃池窑要求±0.5mm，轻量瓶为±0.1~0.3mm）。
探针式和激光式测量方法。
安装在供料道或工作池。
依靠控制加料机的加料速率来进行。
（5）气氛制度：通过烟气中O2含量和CO含量判断。
多数玻璃需氧化焰，但芒硝料要求还原焰。
通常借助改变空气过剩系数来调节窑内气氛的性质（空气口大小和鼓风用量）。
Fe2+——深绿色，透光性差，透热差。
Fe3+——浅黄色，透热、透光性强。
火焰亮度判断，明亮为氧化焰，不大亮为中性焰，发浑者为还原焰。
（6）换向制度:蓄热式池窑定期倒换燃烧方向，使蓄热室格子体系统吸热和换热交替进行。
换向间隔一般为20~30/min，烧重油熔窑，换向时先关闭油阀，然后关小雾化剂阀，留有少量雾化剂由喷嘴喷出，为的是避免排走废气时喷油嘴被加热，喷嘴内重油碳化，堵塞喷油嘴。
（7）加料方式：采用单侧加料。
2.计算内容2.1 日出料量的计算日出料量由年产量和原始数据计算得：列机年产合格瓶量（吨/年）m为单台DQ6m=机速(只/分钟)×60×24×瓶重×10-6×行列机年工作时间×机时利用率×产品合格率：m=38×60×24×400×10-6×313×95%×90%=5857.55712吨/年QD6因设计要求年产量为12000吨/年的玻璃酒瓶，则选用行列机台数n=12000/5857.6=3QD6故玻璃熔窑日出料量G（t/d）G=机速(只/分钟)×60×24×瓶重(g/只)×10-6×台数G=38×60×24×400×10-6×3=65.7t/d 计算玻璃熔窑日出料量G（t/d）2.2 熔化率的选取熔化率K是玻璃窑炉一个重要的技术指标，它是指窑池每平方米面积上每天熔制的玻璃液量，单位是kg/(m2d)或t/(m2d)。
熔化率K的选择依据：（1）玻璃品种与原料组成；（2）熔化温度；（3）燃料种类与质量；（4）制品质量要求；（5）窑型结构，熔化面积；（6）加料方式和新技术的采用；（7）燃料消耗水平；（8）窑炉寿命和管理水平。
表4-2。
K=2.0~2.2 t/(m2·d) 取熔化率为：K=2.0t/d参考教材A,P922.3熔窑基本结构尺寸的确定2.3.1 熔化部面积计算式（4-1）熔化部池窑面积根据已定的熔窑规模（日产量）和熔化率K估算，由教材A,P91有：熔化池面积F熔=G/K=65.78/2.0=32.9m2 2.3.2 冷却部面积计算根据经验值，参考教材A,P98表4-9，取F冷/F熔=20%，则F冷=32.9×20%= 6.58m2根据玻璃品种、供料道条数、成型机部位和操作条件来决定冷却部形状，本设计采用扇形供料道，冷却部一般比窑池浅300mm,取900.F冷、=32.9×20%=6.58 m2如图2-1所示则F冷=1/2= 1/2×3.14×2.12=6.92 m2所以F冷/F熔=21.0%2.3.3 窑池长度和宽度的确定由教材A，P93，表4-3可知，烧重油时马蹄焰池窑的长宽比较烧发生炉煤气的稍大些。
这是由于采用了高压外混喷嘴，特别是直流式，喷出火焰射程长，冲量大，刚性强，火焰转弯困难，为了避免冷却部温度过高，流液洞盖板过早烧损一囧窑池横向出现温度差，必须把窑池放长；另外，烧重油后火焰温度升高，加快了熔化速度，增大了出料量。
为了确保玻璃液的质量，有必要将窑池适当放长。
但长宽比过大时，在火焰喷出的正前方空间燃烧产物排除困难，逐渐积聚，压力增大，是火焰变短。
基于以上原则，马蹄焰池窑池长不宜小于4m，熔化面积较大时，长宽比可取低些，否则窑池过长，火焰很难同时满足熔化与澄清的要求。
本设计长宽比取1.6.则F熔=1.6×B2解得：L=7.2m , B=4.5m如图2-1所示实际熔化面积：F熔实际=7.2×4.5=32.4m2 （2-3-3）实际熔化率：K=G/ F熔实际= 65.7t/d/32.4 m2=2.03t/(m2·d)（2-3-4）2.3.4熔化池深同玻璃液质量关系很大,池深须使窑内不形成不动层。
深影响窑容量，即窑内停留时间,停留1.5~2天。
合理的池深必须综合考虑到玻璃颜色、玻液粘度、熔化率、制品质量、燃料种类、池底砖质量、池底保温和新技术采用（鼓泡、电助熔）等。
表4-4和近似式（4-2）参考教材A,Pg93池壁高度即为池深，一般取0.8-0.9m。
初取h=0.9m..校核：池深h可按近似公式计算h=0.4+（0.5±a）lgVV——熔化池容积，m3；a——系数，其值0~0.135.h=0.4＋（0.5-0.02）lg(31.5×0.9)=1.1m解得：h=1.1m由于此池窑熔化率较大，所以池窑深度应深一些，因此h取1.2m.熔化池窑坎可以强化熔化率，取窑坎高600mm，一般置于熔化池长的2/3处。
玻璃液的平均密度为2.45g/cm3,即2.45t/m3则玻璃液停留时间t=31.5×1.2×2.45/65.7=1.41天因玻璃液在窑内停留一天以上，故上述计算合理。
冷却部池深取浅（比熔化池浅300mm），本设计取h=0.9m冷却率=正常流动负荷/冷却部面积。
（t/d·m2）3~13范围。
K冷=G/F冷=65.7/6.58=9.98 符合范围t=冷却部容积/正常流动负荷（m3/d）=6.58x0.6x24x2.45/65.7=3.53h 符合要求玻璃液停留时间。
愈长愈稳定，但需更多空间，回流多。
最小存3小时玻璃流量。
2.4 窑体主要部位所用材料的选择和厚度的确定2.4.1 窑体结构设计（1）池壁玻璃液的主要侵蚀为横向硅缝处。
因此应尽量避免在高温区出现横向裂缝，通常采用整块大砖立砌，要求立砌排砖尺寸必须相当精确，结合面应加工磨制加工达到硅缝密接。
本设计采用300mmAZS33QX—Y + 30mm锆质捣打料+115mmLZ-55（NZ—40）+100mm硅钙板（2）池底结构：随着温度的提高，出料量的增加，炉龄的增加，更主要的是为减少散热损失，节约能源，现代熔窑池底多采用多层式复合池底结构。
