《光纤通信》第6章课后习题答案

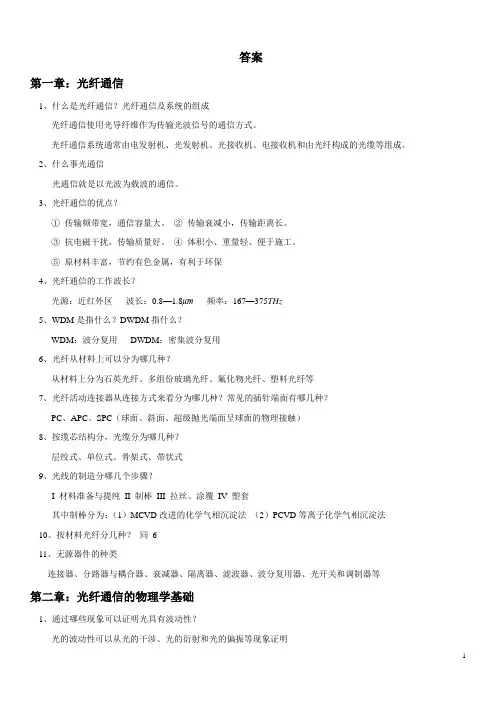

西北工业大学_光纤通信作业答案
答案第一章：光纤通信1、什么是光纤通信？光纤通信及系统的组成光纤通信使用光导纤维作为传输光波信号的通信方式。
光纤通信系统通常由电发射机、光发射机、光接收机、电接收机和由光纤构成的光缆等组成。
2、什么事光通信光通信就是以光波为载波的通信。
3、光纤通信的优点？①传输频带宽，通信容量大。
②传输衰减小，传输距离长。
③抗电磁干扰，传输质量好。
④体积小、重量轻、便于施工。
⑤原材料丰富，节约有色金属，有利于环保4、光纤通信的工作波长？光源：近红外区波长：0.8—1.8μm频率：167—375THz5、WDM是指什么？DWDM指什么？WDM：波分复用DWDM：密集波分复用6、光纤从材料上可以分为哪几种？从材料上分为石英光纤、多组份玻璃光纤、氟化物光纤、塑料光纤等7、光纤活动连接器从连接方式来看分为哪几种？常见的插针端面有哪几种？PC、APC、SPC（球面、斜面、超级抛光端面呈球面的物理接触）8、按缆芯结构分，光缆分为哪几种？层绞式、单位式、骨架式、带状式9、光线的制造分哪几个步骤？I 材料准备与提纯II 制棒III 拉丝、涂覆IV 塑套其中制棒分为：（1）MCVD改进的化学气相沉淀法（2）PCVD等离子化学气相沉淀法10、按材料光纤分几种？同611、无源器件的种类连接器、分路器与耦合器、衰减器、隔离器、滤波器、波分复用器、光开关和调制器等第二章：光纤通信的物理学基础1、通过哪些现象可以证明光具有波动性？光的波动性可以从光的干涉、光的衍射和光的偏振等现象证明2、什么叫光电效应？光电效应具有哪些试验规律？由于光的照射使电子从金属中溢出的现象称为光电效应⑴ 每种金属都有一个确定的截止频率γ0，当入射光的频率低于γ0 时，不论入射光多强，照射时间多长，都不能从金属中释放出电子。
⑵ 对于频率高于γ0的入射光，从金属中释放出的电子的最大动能与入射光的强度无关，只与光的频率有关。
频率越高释放出的电子的动能就越大。
⑶ 对于频率高于γ0的入射光，即使入射光非常微弱，照射后也能立即释放出电子。
光纤通信 课后答案 人民邮电出版社
《光纤通信》人民邮电出版社课后答案第一章基本理论1、阶跃型折射率光纤的单模传输原理是什么？答：当归一化频率V小于二阶模LP11归一化截止频率，即0＜V＜2.40483时，此时管线中只有一种传输模式，即单模传输。
2、管线的损耗和色散对光纤通信系统有哪些影响？答：在光纤通信系统中，光纤损耗是限制无中继通信距离的重要因素之一，在很大程度上决定着传输系统的中继距离；光纤的色散引起传输信号的畸变，使通信质量下降，从而限制了通信容量和通信距离。
3、光纤中有哪几种色散？解释其含义。
答：（1）模式色散：在多模光纤中存在许多传输模式，不同模式沿光纤轴向的传输速度也不同，到达接收端所用的时间不同，而产生了模式色散。
（2）材料色散：由于光纤材料的折射率是波长的非线性函数，从而使光的传输速度随波长的变化而变化，由此引起的色散称为材料色散。
（3）波导色散：统一模式的相位常数随波长而变化，即群速度随波长而变化，由此引起的色散称为波导色散。
5、光纤非线性效应对光纤通信系统有什么影响？答：光纤中的非线性效应对于光纤通信系统有正反两方面的作用，一方面可引起传输信号的附加损耗，波分复用系统中信道之间的串话以及信号载波的移动等，另一方面又可以被利用来开发如放大器、调制器等新型器件。
6、单模光纤有哪几类？答：单模光纤分为四类：非色散位移单模光纤、色散位移单模光纤、截止波长位移单模光纤、非零色散位移单模光纤。
12、光缆由哪几部分组成？答：加强件、缆芯、外护层。
*、光纤优点：巨大带宽（200THz）、传输损耗小、体积小重量轻、抗电磁干扰、节约金属。
*、光纤损耗：光纤对光波产生的衰减作用。
引起光纤损耗的因素：本征损耗、制造损耗、附加损耗。
*、光纤色散：由于光纤所传输的信号是由不同频率成分和不同模式成分所携带的，不同频率成分和不同模式成分的传输速度不同，导致信号的畸变。
引起光纤色散的因素：光信号不是单色光、光纤对于光信号的色散作用。
色散种类：模式色散（同波长不同模式）、材料色散（折射率）、波导色散（同模式，相位常数）。
光纤通信第6章课后习题答案
习题六1．光接收机中有哪些噪声答：热噪声、散粒噪声和自发辐射噪声。
2．RZ 码和NRZ 码有什么特点答：NRZ （非归零码）：编码1对应有光脉冲，且持续时间为整个比特周期，0对应无光脉冲。
RZ （归零码）：编码1对应有光脉冲，且持续时间为整个比特周期的一半，0对应无光脉冲。
NRZ 码的优点是占据频宽窄，只是RZ 码的一半；缺点是当出现长连“1”或“0”时，光脉冲没有交替变换，接收时对比特时钟的提取是不利的。
RZ 码解决了长连“1”的问题，但长连“0”的问题没解决。
3．通信中常用的线路码型有哪些答：扰码、mBnB 码、插入码和多电平码。
4．光源的外调制都有哪些类型内调制和外调制各有什么优缺点答：光源的外调制类型有：电折射调制、电吸收MQW 调制、M-Z 型调制。
内调制器简单且廉价，这种调制会引起输出光载波的频率啁啾；外调制器可以有更高的速率工作，并且有较小的信号畸变。
5．假定接收机工作于1550nm ，带宽为3GHz ，前置放大器噪声系数为4dB ，接收机负载为100L R =Ω，温度300T K =，量子效率1η=， 1.55/1.24 1.25/R A W ==，1m G =，设计1210BER -=，即7γ≈，试计算接收机的灵敏度。
解：接收机工作于1550nm ，则电离系数比为0.7A k =，1m G =，则散粒噪声系数为1()(1)(2)0.87A m A m A mF G k G k G =+--≈ 热噪声电流方差为24B re n e Lk T F B R σ=（带数据自己计算） 接收机灵敏度为()re R e A m m P eB F G R G σγγ⎡⎤=+⎢⎥⎣⎦（带数据自己计算） 6．在考虑热噪声和散粒噪声的情况下，设APD 的()x A m m F G G =，(0,1)x ∈，推导APD 的m G 的最佳值opt G ，此时APD 接收机的SNR 最大。
解：光接收机输出端的信噪比定义为：SNR =光电流信号功率/（光检测器噪声功率+放大器噪声功率）光检测器的噪声功率表示为224()m A m R e eG F G RP B σ=散粒其中()A m F G 是APD 的散粒噪声系数，下标A 表示APD 的意思，m G 是APD 的倍增因子（系数），R 是相应度，R P 是灵敏度，e B 是接收机电带宽。
《光纤通信》习题解答
第1章1.光通信的优缺点各是什么答：优点有：通信容量大；传输距离长；抗电磁干扰；抗噪声干扰；适应环境；重量轻、安全、易敷设；保密；寿命长。
缺点：接口昂贵；强度差；不能传送电力；需要专用的工具、设备以及培训；未经受长时间的检验。
2.光通信系统由哪几部分组成，各部分功能是什么答：通信链路中最基本的三个组成部分是光发射机、光接收机和光纤链路。
各部分的功能参见节。
3.(4.假设数字通信系统能够在载波频率1%的比特率下工作，试问在5GHz的微波载波和μm的光载波上能传输多少路64kb/s的音频信道答：5GHz×1％/64k＝781路（3×108/×10-6）×1％/64k＝3×107路5.SDH体制有什么优点答：主要为字节间插同步复用、安排有开销字节用于性能监控与网络管理，因此更加适合高速光纤线路传输。
6.简述未来光网络的发展趋势及关键技术。
/答：未来光网络的发展趋势为全光网，关键技术为多波长传输和波长交换技术。
7.简述WDM的概念。
答：WDM的基本思想是将工作波长略微不同，各自携带了不同信息的多个光源发出的光信号，一起注入同一根光纤，进行传输。
这样就充分利用光纤的巨大带宽资源，可以同时传输多种不同类型的信号，节约线路投资，降低器件的超高速要求。
8.解释光纤通信为何越来越多的采用WDM+EDFA方式。
答：WDM波分复用技术是光纤扩容的首选方案，由于每一路系统的工作速率为原来的1/N，因而对光和电器件的工作速度要求降低了，WDM合波器和分波器的技术与价格相比其他复用方式如OTDM等，有很大优势；另一方面，光纤放大器EDFA的使用使得中继器的价格和数量下降，采用一个光放大器可以同时放大多个波长信号，使波分复用（WDM）的实现成为可能，因而WDM＋EDFA方式是目前光纤通信系统的主流方案。
9.！10.WDM光传送网络（OTN）的优点是什么答：（1）可以极大地提高光纤的传输容量和节点的吞吐量，适应未来高速宽带通信网的要求。
《光纤通信》课后习题答案
第一章1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。
缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。
2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。
光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。
光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。
模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。
光源是LED或LD，这两种二极管的光功率与驱动电流成正比。
电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。
光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。
光接收机由光检测器组件、放大电路和模拟或数字电接口组成。
光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。
光检测器将光信号转化为电流信号。
常用的器件有PIN和APD。
然后再通过电流—电压转换器，变成电压信号输出。
模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。
光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。
光纤光缆由石英或塑料光纤、金属包层和外套管组成。
光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。
光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。
光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。
3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5GHz的微波载波和1.55μm的光载波上能传输多少路64kb/s的音频信道？解：根据题意，求得在5GHz的微波载波下，数字通信系统的比特率为50Mb/s，则能传输781路64kb/s的音频信道。
光纤通信课后习题答案
1.光纤通信的优缺点各是什么答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。
缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。
2.光纤通信系统由哪几部分组成各部分的功能是什么答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。
光发射机由模拟或数字电接口、电压一电流驱动电路和光源组件组成。
光源组件包括光源、光源一光纤耦合器和一段光纤（尾纤或光纤跳线）组成。
模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。
光源是LED或LD,这两种二极管的光功率与驱动电流成正比。
电压一电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。
光源一光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。
光接收机由光检测器组件、放大电路和模拟或数字电接口组成。
光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤一光检波器耦合器、光检测器和电流一电压转换器。
光检测器将光信号转化为电流信号。
常用的器件有PIN和APD然后再通过电流一电压转换器，变成电压信号输出。
模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。
光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。
光纤光缆由石英或塑料光纤、金属包层和外套管组成。
光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。
光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。
光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。
3 .假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5GHz的微波载波和1.55卩m的光载波上能传输多少路64kb/s的音频信道解：根据题意，求得在5GHz的微波载波下，数字通信系统的比特率为50Mb/s，则能传输781路64kb/s的音频信道。
《光纤通信》课后习题答案
《光纤通信》课后习题答案第一章1.光纤通信的优点和缺点是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。
缺点包括：接口昂贵、强度差、无法传输电源、需要专用工具、设备和培训、无法经受长期检查等。
2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。
光发射机由模拟或数字电气接口、电压电流驱动电路和光源组件组成。
光源组件由光源、光源光纤耦合器和一段光纤（尾纤或光纤跳线）组成。
模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。
光源是led或ld，这两种二极管的光功率与驱动电流成正比。
电压―电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。
光源―光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。
光接收机由光探测器组件、放大电路和模拟或数字电气接口组成。
光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤检测器耦合器、光检测器和电流电压转换器。
光检测器将光信号转化为电流信号。
常用的器件有pin和apd。
然后再通过电流―电压转换器，变成电压信号输出。
模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。
一光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。
光缆由石英或塑料光纤、金属包层和外套组成。
光缆线路箱：光缆厂家生产的光缆一般为2km。
因此，如果光传输和光接收之间的距离超过2km，则需要每隔2km将光缆与光缆线路盒连接。
光缆接线盒：主要用于将光缆从室外（或室内）引入室内（或室外），将光缆中的光纤与光缆分开，一般放置在光设备室内。
光纤连接器：主要用于将光发射机（或光接收机）与从光缆接线盒中分离出来的光纤连接，即光纤跳线与光缆中的光纤连接。
3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5ghz的微波载波和1.55μm的光载波上能传输多少路64kb/s的音频信道？解决方案：根据问题的含义，得出在5GHz微波载波下，数字通信系统的比特率为50MB/s，可传输781路64KB/s音频信道。
《光纤通信》原荣 第三版 第6章 复习思考题参考答案
第6章复习思考题参考答案6-1 EDFA的工作原理是什么？有哪些应用方式答：现在我们具体说明泵浦光是如何将能量转移给信号的。
若掺铒离子的能级图用三能级表示，如图6.3.2（a）所示，其中能级E1代表基态，能量最低，能级E2代表中间能级，能级E3代表激发态，能量最高。
若泵浦光的光子能量等于能级E3与E1之差，掺杂离子吸收泵浦光后，从基态E1升至激活态E3。
但是激活态是不稳定的，激发到激活态能级E3的铒离子很快返回到能级E2。
若信号光的光子能量等于能级E2和E1之差，则当处于能级E2的铒离子返回基态E1时就产生信号光子，这就是受激发射，使信号光放大获得增益。
图6.3.2（b）表示EDFA的吸收和增益光谱。
为了提高放大器的增益，应尽可能使基态铒离子激发到能级E3。
从以上分析可知，能级E2和E1之差必须是相当于需要放大信号光的光子能量，而泵浦光的光子能量也必须保证使铒离子从基态E1跃迁到激活态E3。
图6.3.2 掺铒光纤放大器的工作原理EDFA可作为光发射机功率增强放大器、接收机前置放大器，或者取代光-电-光中继器作为在线光中继器使用。
在光纤系统中可延长中继距离，特别适用于长途越洋通信。
在公用电话网和CA TV分配网中，使用EDFA补偿分配损耗，可做到信号无损耗的分配。
另外，EDFA可在多信道系统中应用，因为EDFA的带宽与半导体光放大器（SOA）的一样都很宽（1~5 THz），使用光放大器可同时放大多个信道，只要多信道复合信号带宽比放大器带宽小就行。
EDFA具有相当大的带宽（∆λ = 20~40 nm，或∆f = 2.66~5.32 THz），这就意味着可用来放大短至皮秒级的光脉冲而无畸变。
从光波系统的应用观点出发，EDFA的潜在应用在于它们可放大ps级的脉冲而不发生畸变的能力。
6-2 EDFA有几种泵浦方式？哪种方式转换效率高？哪种噪声系数小答：使用0.98 μm和1.48 μm的半导体激光泵浦最有效。
光纤通信技术课后答案第六章
8.请画出IP over WDM光网络分层体系结构。
ww
w.
kh
da w.
案
课
后
答
网
答：见教材p199图6-25
co m
3.简述全光网络的概念，并说明实现全光网络过程中所 存在的难点在哪里？ 答： 全光网络的概念：P251 “8.3.1 全光网的概念、结 构及其特点”中第一段 难点：P252 “8.3.2 全光网络中的关键技术”中的内 容
ww
w.
kh
课
后
光接入网（OAN）是指以光纤作为传输媒体来取代传统的双绞 线接入网，具体地说就是指本地交换机或远程模块与用户之间采 用光纤或部分采用光纤来实现用户接入的系统。
da w.
案
答
网
答： P181
co m
3.说明APON系统工作过程，并画出其帧结构。
答： P185
ww
w.
kh
课
后
答
案
其帧结构如p187图6-10所示。
da w.
网
co m
4.请分析APON与EPON系统的区别及特点。
ww
w.
kh
da w.
案
课
后
答
网
答： P185~192
co m
5.解释EPON中采用测距的原因，如何进行测距。
ww
w.
kh
课
后
答
案
如何进行测距——p188第4、5段。
da w.
网
答： EPON中采用测距的原因——p188
co m
6.请写出适于在光互联网中使用的几种传输技术的名称，它们的 各自特点是什么？
p181光接入网oan是指以光纤作为传输媒体来取代传统的双绞线接入网具体地说就是指本地交换机或远程模块与用户之间采用光纤或部分采用光纤来实现用户接入的系统
光纤通信课后习题解答-第6章--光电检测器和光接收机习题解答
习题解答1、在光纤通信系统中，使用最多的光电检测器有哪些？它们分别使用于什么场合？答：在光纤通信系统中，使用最多的光电检测器包括PINPD 和APD 两种，它们分别使用于短距离小容量光纤通信系统和长距离大容量光纤通信系统。
2、光电检测器是在什么偏置状态下工作的？为什么要工作在这样的状态下？答：光电检测器工作于负偏置状态。
只有工作于负偏置状态，才能使材料的受激吸收占据主导地位，从而完成光电变换功能。
3、在PINPD 中，I 层半导体材料的主要作用是什么？答：通过扩展受激吸收的区域提高光电变换的效率及通过一定的内建电场提高器件的响应速度。
4、简述PINPD 的工作原理。
答：当光照射到PIN 光电二极管的光敏面上时，会在整个耗尽区及耗尽区附近产生受激辐射现象，从而产生电子空穴对。
在外加电场作用下，这种光生载流子运动到电极。
当外部电路闭合时，就会在外部电路中有电流流过，从而完成光电的变换过程。
5、在APD 中，一般雪崩倍增作用只能发生于哪个区域？答：高场区（即雪崩倍增区）。
6、简述APD 的工作原理。
答：当光照射到APD 的光敏面上时，由于受激吸收而在器件内产生出一次电子空穴对。
在外加电场作用下，一次电子空穴对运动到高场区，经过反复的碰撞电离过程而形成雪崩倍增现象，从而产生出大量的二次电子空穴对。
在外加电场的作用下，一次电子空穴对和二次电子空穴对一起运动到电极。
当外部电路闭合时，就会在外部电路中有电流流过，从而完成光电变换过程。
7、光电检测器的响应度和量子效率有什么样的关系？这两个参数相互独立吗？答： 响应度从宏观角度描述光电检测器的光电变换效率，而量子效率则从微观角度描述光电检测器的光电变换效率。
所以，响应度和量子效率不是相互独立的参数。
8、光电检测器的暗电流由哪些部分组成？这些组成部分分别对PINPD 和APD 的暗电流有何影响？答：由表面暗电流和体内暗电流组成。
对于PINPD ，表面暗电流远大于体内暗电流。
《光纤通信基础》习题及答案
光栅技术
第二章部分
2.1、光纤的结构由哪几部分组成？各有什么作用？ 答：光纤（Optical Fiber）是由中心的纤芯和外围的包层同轴组成的圆柱形细丝。纤芯的 折射率比包层稍高，损耗比包层更低，光能量主要在纤芯内传输。包层为光的传输提供反射 面和光隔离，并起一定的机械保护作用。 2.2、简述光纤的类型包括哪几种以及各自特点？ 解：实用光纤主要有三种基本类型： 1）、突变型多模光纤（Step Index Fiber, SIF）， 纤芯折射率为 n1 保持不变，到包层突然 变为 n2。这种光纤一般纤芯直径 2a=50~80 μm，光线以折线形状沿纤芯中心轴线方向传播， 特点是信号畸变大。 2）、渐变型多模光纤（Graded Index Fiber, GIF）， 在纤芯中心折射率最大为 n1，沿径向 r 向外围逐渐变小，直到包层变为 n2。这种光纤一般纤芯直径 2a 为 50μm，光线以正弦形 状沿纤芯中心轴线方向传播，特点是信号畸变小。 3）、单模光纤（Single Mode Fiber, SMF），折射率分布和突变型光 纤相似，纤芯直径只有 8~10 μm，光线以直线形状沿纤芯中心轴线方向传播。因为这种光 纤只能传输一个模式（两个偏振态简并），所以称为单模光纤，其信号畸变很小。 2.3、色散的产生以及危害？ 答：由于光纤中所传信号的不同频率成分， 或信号能量的各种模式成分，在传输过程中， 因群速度不同互相散开，引起传输信号波形失真，脉冲展宽的物理现象称为色散；光纤色散 的存在使传输的信号脉冲畸变，从而限制了光纤的传输容量和传输带宽。 2.4、光缆的结构分类？ 答：(1) 层绞式结构：层绞式光缆的结构类似于传统的电缆结构方式，故又称为古典式光缆。 (2) 骨架式结构：架式光缆中的光纤置放于塑料骨架的槽中，槽的横截面可以是 V 形、U 形 或其他合理的形状，槽的纵向呈螺旋形或正弦形，一个空槽可放置 5~10 根一次涂覆光纤。 (3) 束管式结构：束管式结构的光缆近年来得到了较快的发展。它相当于把松套管扩大为整 个纤芯，成为一个管腔，将光纤集中松放在其中。 (4) 带状式结构：带状式结构的光缆首先将一次涂覆的光纤放入塑料带内做成光纤带，然后 将几层光纤带叠放在一起构成光缆芯。 2.5、光缆的种类？ 答：根据光缆的传输性能、距离和用途，光缆可以分为市话光缆、长途光缆、海底光缆和用
《光纤通信》课后习题答案
《光纤通信》课后习题答案习题二1．光波从空气中以角度1θ=33°投射到平板玻璃表面上，这里的1θ是入射光与玻璃表面之间的夹角。
根据投射到玻璃表面的角度，光束一部分被反射，另一部分发生折射，如果折射光束和反射光束之间的夹角正好为90°，请问玻璃的折射率等于多少？这种玻璃的临界角又是多少？解：入射光与玻璃表面之间的夹角1θ=33°，则入射角57i θ=°，反射角57r θ=°。
由于折射光束和反射光束之间的夹角正好为90°，所以折射角33y θ=°。
由折射定律sin sin i i y y n n θθ=，得到sin /sin sin67/sin33y i y n θθ==（自己用matlab 算出来）其中利用了空气折射率1i n =。
这种玻璃的临界角为1arcsinc yn θ=（自己用matlab 算出来） 2．计算1 1.48n =及2 1.46n =的阶跃折射率光纤的数值孔径。
如果光纤端面外介质折射率1.00n =，则允许的最大入射角max θ为多少？解：阶跃光纤的数值孔径为max sin 0.24NA θ=允许的最大入射角()max arcsin 0.24θ=自己用matlab 算出来3．弱导阶跃光纤纤芯和包层折射率分别为1 1.5n =，2 1.45n =，试计算（1）纤芯和包层的相对折射率?；（2）光纤的数值孔径NA 。
解：阶跃光纤纤芯和包层的相对折射率差为2212210.032n n n -?=≈光纤的数值孔径为0.38NA =4．已知阶跃光纤纤芯的折射率为1 1.5n =，相对折射（指数）差0.01?=，纤芯半径25a m μ=，若01m λμ=，计算光纤的归一化频率V 及其中传播的模数量M 。
解：光纤的归一化频率002233.3V a n ππλλ==?=光纤中传播的模数量25542V M ≈=5．一根数值孔径为0.20的阶跃折射率多模光纤在850nm 波长上可以支持1000个左右的传播模式。
《光纤通信》课后习题答案
（2）若取芯径 a = 5m m ，保证单模传输时，则
8
1 λ0 V 1 λ0 2.405 = ∆ < ≈ 0.002 2 2π n1a 2 2π n1a
2
2
8．渐变光纤的折射指数分布为
a r = − ∆ n r n 0 1 2 ( ) ( ) a
2π
λ1
2 = a n12 − n2
2π
λ1
a ⋅ NA ，得到纤芯直径为
a=
2M 1 0.85 2000 λ1 V1 λ ⋅ = 1 ⋅ = ≈ 30.27 2π NA 2π 2π 0.20 NA
（2）当 λ2 = 1.31m m ，有
2M 1 λ2 2M 2 λ1 ⋅ =⋅ 2π 2π NA NA
2π
λ0
= ∆ 33.3 a ⋅ n1 2
光纤中传播的模数量
M≈ V2 = 554 2
5．一根数值孔径为 0.20 的阶跃折射率多模光纤在 850nm 波长上可以支持 1000 个左右的传播模式。试问： （1）其纤芯直径为多少？ （2）在 1310nm 波长上可以支持多少个模？ （3）在 1550nm 波长上可以支持多少个模? 解： （1）由 V1=
/10 = Po Pi 10−α L= 150 × 10
2 n12 − n2 ≈ 0.38
4．已知阶跃光纤纤芯的折射率为 n1 = 1.5 ，相对折射（指数）差 ∆ =0.01 ，纤芯 半径 a = 25m m ，若 λ0 = 1m m ，计算光纤的归一化频率 V 及其中传播的模数量 M 。 解：光纤的归一化频率
= V 2π
λ0
2 a n12 −= n2
θ r = 57 °。由于折射光束和反射光束之间的夹角正好为
梁瑞生《现代光纤通信技术及应用》课后习题及参考答案
第1章概述1－1、什么是光纤通信？参考答案：光纤通信(Fiber-optic communication)是以光作为信息载体，以光纤作为传输媒介的通信方式，其先将电信号转换成光信号，再透过光纤将光信号进行传递，属于有线通信的一种。
光经过调变后便能携带资讯。
光纤通信利用了全反射原理，即当光的注入角满足一定的条件时，光便能在光纤内形成全反射，从而达到长距离传输的目的。
1－2、光纤通信技术有哪些特点？参考答案：(1)无串音干扰，保密性好。
(2)频带极宽，通信容量大。
(3)抗电磁干扰能力强。
(4)损耗低，中继距离长。
(5)光纤径细、重量轻、柔软、易于铺设。
除以上特点之外，还有光纤的原材料资源丰富，成本低;温度稳定性好、寿命长等特点。
1－3、光纤通信系统由哪几部分组成？简述各部分作用。
参考答案：光纤通信系统最基本由光发送机、光接收机、光纤线路、中继器以及无源器件组成。
其中光发送机负责将信号转变成适合于在光纤上传输的光信号，光纤线路负责传输信号，而光接收机负责接收光信号，并从中提取信息，然后转变成电信号，最后得到对应的话音、图象、数据等信息。
(1)光发送机：由光源、驱动器和调制器组成，实现电/光转换的光端机。
其功能是将来自于电端机的电信号对光源发出的光波进行调制，成为已调光波，然后再将已调的光信号耦合到光纤或光缆去传输。
(2)光接收机：由光检测器和光放大器组成，实现光/电转换的光端机。
其功能是将光纤或光缆传输来的光信号，经光检测器转变为电信号，然后，再将这微弱的电信号经放大电路放大到足够的电平，送到接收端的电端机去。
(3)光纤线路：其功能是将发信端发出的已调光信号，经过光纤或光缆的远距离传输后，耦合到收信端的光检测器上去，完成传送信息任务。
(4)中继器：由光检测器、光源和判决再生电路组成。
它的作用有两个：一个是补偿光信号在光纤中传输时受到的衰减;另一个是对波形失真的脉冲进行整形。
(5)无源器件：包括光纤连接器、耦合器等，完成光纤间的连接、光纤与光端机的连接及耦合。
光纤通信课后习题参考答案
光纤通信课后习题参考答案光纤通信课后习题答案第一章习题参考答案1、第一根光纤是什么时候出现的？其损耗是多少？答：第一根光纤大约是1950年出现的。
传输损耗高达1000dB/km左右。
2、试述光纤通信系统的组成及各部分的关系。
答：光纤通信系统主要由光发送机、光纤光缆、中继器和光接收机组成。
系统中光发送机将电信号转换为光信号，并将生成的光信号注入光纤光缆，调制过的光信号经过光纤长途传输后送入光接收机，光接收机将光纤送来的光信号还原成原始的电信号，完成信号的传送。
中继器就是用于长途传输时延长光信号的传输距离。
第二章光纤和光缆1．光纤是由哪几部分组成的？各部分有何作用？答：光纤是由折射率较高的纤芯、折射率较低的包层和外面的涂覆层组成的。
纤芯和包层是为满足导光的要求；涂覆层的作用是保护光纤不受水汽的侵蚀和机械擦伤，同时增加光纤的柔韧性。
2．光纤是如何分类的？阶跃型光纤和渐变型光纤的折射率分布是如何表示的？答：（1）按照截面上折射率分布的不同可以将光纤分为阶跃型光纤和渐变型光纤；按光纤中传输的模式数量，可以将光纤分为多模光纤和单模光纤；按光纤的工作波长可以将光纤分为短波长光纤、长波长光纤和超长波长光纤；按照ITU-T关于光纤类型的建议，可以将光纤分为G.651光纤（渐变型多模光纤）、G.652光纤（常规单模光纤）、G.653光纤（色散位移光纤）、G.654光纤（截止波长光纤）和G.655（非零色散位移光纤）光纤；按套塑（二次涂覆层）可以将光纤分为松套光纤和紧套光纤。
（2）阶跃型光纤的折射率分布n?r????n1?n2r?a r?a?2??r???nm?1?2?????n?r????a???????nc渐变型光纤的折射率分布r?a r?a7．均匀光纤纤芯和包层的折射率分别为n1=1.50，n2=1.45，光纤的长度L=10Km。
试求：（1）光纤的相对折射率差Δ；（2）数值孔径NA；（3）若将光纤的包层和涂敷层去掉，求裸光纤的NA和相对折射率差Δ。
哈工大光纤通信答案--第6章答案
第6章答案1.答：使用最大是两种类型的光电检测器：PIN光电二极管和雪崩光电二极管。
PIN光电二极管主要应用于短距离、小容量的光纤通信系统；雪崩光电二极管主要应用于长距离、大容量的光纤通信系统2.答：在外加反向电压状态下工作，原因如下：当PN结加反向电压时，由于外加电场的电压和空间电荷区的自建场的方向相同，使总的势垒增加，于是空间电荷区的载流子基本耗尽，称为耗尽区。
当入射光照射到PN结上、且光子能量hv大于半导体材料的禁带宽度Eg时，价带上的电子可以吸收光子而跃迁到导带，结果产生一对电子—空穴对。
如果这对电子—空穴对产生于耗尽区内，那么它就在外电场的作用下形成光电流。
4.答：光入射到光敏面，会在耗尽区和耗尽区附近产生受激吸收现象，从而产生电子空穴对，在外加电场作用下，在闭合电路中产生电流。
6.答：当光照射到雪崩二极管的光敏面上时，由于受激吸收而在器件内产生出一次电子空穴对。
在外加电场作用下，一次电子空穴对运动到高场区，经过反复的碰撞电离过程而形成雪崩倍增现象，从而产生出大量的二次电子空穴对。
在外加电场的作用下，一次电子空穴对和二次电子空穴对一起运动到电极。
当外部电路闭合时，就会在外部电路中有电流流过，从而完成光电变换过程。
7.答：响应度ρ在一定波长的光照射下，光电检测器的平均输出电流与入射的平均光功率之比称为响应度(或响应率)。
量子效率η定义为通过结区的载流子数与入射的光子数之比。
响应度是器件的宏观灵敏特性，量子效率是器件的微观灵敏特性。
这两个参数之间有一个换算公式：8.答：主要由体内暗电流和表面暗电流组成。
PINPD的暗电流主要指表面暗电流；APD的暗电流主要指体内暗电流；APD的暗电流要大于PINPD的暗电流；/1.24ρηλ=系统具有最大信噪比时对应的倍增因子即是最佳倍增因子。
从下面的图形可发现：小于最佳倍增因子时，信号曲线斜率大于噪声曲线斜率，而大于最佳倍增因子后，情况相反。
12.答：实用的直接功率检测光接收机直接从接收的光信号中恢复调制信号；前置放大器的主要作用是低噪声接收；功率放大器的主要作用是将信号幅度放大到适合再生的电信号；均衡滤波器的作用是低通滤波和消除信号波形间的码间串扰；再生器的作用是将接收到的信号恢复成标准数字信号；AGC 电路的作用是稳定光接收机输出的信号幅度；高压变换器的作用是为APD 提供合适电压，同时调整平均倍增因子， 以便进一步稳定光接收机的输出信号幅度。
光纤通信简明教程参考答案
光纤通信简明教程参考答案第一章习题1-1 什么是光纤通信?目前使用的通信光纤大多数采用基础材料为SiO2的光纤,它是工作在电磁波的哪个区?波长范围是多少?对应的频率范围是多少?光纤通信是利用光导纤维传输光波信号的通信方式。
目前使用的通信光纤大多数采用基础材料为SiO2的光纤。
它是工作在近红外区，波长为0.8～1.8μm，对应的频率为167～375THz。
1-2 试画出光纤通信系统组成的方框图。
一个光纤通信系统通常由电发射机、光发射机、光接收机、电接收机和由光纤构成的光缆等组成。
1-3 通信系统的容量用BL积表示，B和L分别是什么含义?系统的通信容量用比特率—距离积表示，B为比特率，L为中继间距。
1-4 光纤通信的主要优点是什么?光纤通信之所以受到人们的极大重视，是因为和其他通信手段相比，具有无以伦比的优越性。
(1) 通信容量大(2) 中继距离远(3) 抗电磁干扰能力强，无串话(4) 光纤细，光缆轻(5) 资源丰富，节约有色金属和能源。
光纤还具有均衡容易、抗腐蚀、不怕潮湿的优点。
因而经济效益非常显著。
1-5 请查阅最新资料论述光纤通信的发展趋势。
略第二章习题2-1 一个频率为14106⨯Hz 的光源，其发射功率为10W ，它一秒内发射多少个光子?解： 191434141052.210610626.610106,10⨯=⨯⨯⨯==⨯==-ννh P N HzW P2-2 如下两种光纤，临界角满足什么条件可以保持光在纤芯中传播?（1） 对于石英光纤，纤芯的折射率48.11=n ，包层的折射率46.12=n 。
（2） 对于塑料光纤，纤芯的折射率495.11=n ，包层的折射率402.12=n 。
解：由 12sin n n c =ϑ 得 121sin n n c -=ϑ （1）︒==-57.8048.146.1sin 1c ϑ （2）︒==-94.73495.1402.1sin 1c ϑ2-3 一单色光垂直照在厚度均匀的薄油膜上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
习题六
1．光接收机中有哪些噪声？
答：热噪声、散粒噪声和自发辐射噪声。
2．RZ 码和NRZ 码有什么特点？
答：NRZ （非归零码）：编码1对应有光脉冲，且持续时间为整个比特周期，0对应无光脉冲。
RZ （归零码）：编码1对应有光脉冲，且持续时间为整个比特周期的一半，0对应无光脉冲。
NRZ 码的优点是占据频宽窄，只是RZ 码的一半；缺点是当出现长连“1”或“0”时，光脉冲没有交替变换，接收时对比特时钟的提取是不利的。
RZ 码解决了长连“1”的问题，但长连“0”的问题没解决。
3．通信中常用的线路码型有哪些？
答：扰码、mBnB 码、插入码和多电平码。
4．光源的外调制都有哪些类型？内调制和外调制各有什么优缺点？
答：光源的外调制类型有：电折射调制、电吸收MQW 调制、M-Z 型调制。
内调制器简单且廉价，这种调制会引起输出光载波的频率啁啾；外调制器可以有更高的速率工作，并且有较小的信号畸变。
5．假定接收机工作于1550nm ，带宽为3GHz ，前置放大器噪声系数为4dB ，接收机负载为100L R =Ω，温度300T K =，量子效率1η=， 1.55/1.24 1.25/R A W ==，1m G =，设计1210BER -=，即7γ≈，试计算接收机的灵敏度。
解：接收机工作于1550nm ，则电离系数比为0.7A k =，1m G =，则散粒噪声系数为
1()(1)(2)0.87A m A m A m
F G k G k G =+--≈ 热噪声电流方差为
24B re n e L
k T F B R σ=（带数据自己计算） 接收机灵敏度为
()re R e A m m P eB F G R G σγγ⎡⎤=+⎢⎥⎣⎦
（带数据自己计算） 6．在考虑热噪声和散粒噪声的情况下，设APD 的()x A m m F G G =，(0,1)x ∈，推导APD 的m G 的最佳值opt G ，
此时APD 接收机的SNR 最大。
解：光接收机输出端的信噪比定义为：
SNR =光电流信号功率/（光检测器噪声功率+放大器噪声功率）
光检测器的噪声功率表示为
224()m A m R e eG F G RP B σ=散粒
其中()A m F G 是APD 的散粒噪声系数，下标A 表示APD 的意思，m G 是APD 的倍增因子（系数），R 是相
应度，R P 是灵敏度，e B 是接收机电带宽。
假设放大器的输入阻抗远大于负载电阻L R ，所以放大器电路的热噪声远小于L R 的热噪声，那么光检
测器负载电阻的均方热噪声电流为
24B RE n e L
k T F B R σ= 其中n F 是放大器的噪声因子（系数），B k 是波尔兹曼常数，T 是温度。
放大器输入端的信号功率为22p m i G ，其中2p i 是信号功率，p i 是用PIN 检测到的信号电流。
或把输入
放大器的信号功率表示为2()m R G RP ，其中R P 是输入到PIN 的功率。
得到放大器输入端的信噪比为
2
2()44()m R B m A m R e n e L G RP SNR k T eG F G RP B F B R =+
设APD 的()x A m m F G G =，代入上式得到
2
2()44m R x B m m R e n e L
G RP SNR k T eG G RP B F B R =+ 要使APD 接收机的SNR 最大，可以求出一个最佳的m G 值。
通过信噪比对m G 求导，并使导数为零，解出m G 的最佳值为
22x opt B n R L k TF G xeRP R --⎛⎫= ⎪⎝⎭
7．证明：对于OOK 直接检测接收机，其误码率公式为
1001I I BER Q σσ⎛⎫-= ⎪+⎝⎭
证明： “0”码被误判为“1”码和“1”码被误判为“0”码的几率一样，不妨就以“1”码被误判为“0”码为例来计算误码率。
“1”码被误判为“0”码的概率为
11[01]th I I BER P Q σ⎛⎫-== ⎪⎝⎭
当“0”码被误判为“1”码和“1”码被误判为“0”码的几率一样时，阈值电流为
01
1001
th I I I σσσσ+=+ 代入上式得到
1001I I BER Q σσ⎛⎫-= ⎪+⎝⎭
10
．推导具有光放大器的光接收机的误码率BER Q =。
证明：当输入为“1”码时，有光输入，光检测器输出的光生电流（均值电流）与入射光功率成正比
1I RGP =
在接收机中，信号与噪声的差动噪声电流方差（“1”码时光生电流方差）为
()22141n e R GPP G B σ=-
“0”码时的光生电流00I =，“0”码时的光生电流方差为200σ=，代入
1001I I BER Q σσ⎛⎫-= ⎪+⎝⎭
得到
BER Q =。
