RS485温度变送器使用说明书资料
仁科单温度变送器用户手册(485型)
![仁科单温度变送器用户手册(485型)](https://img.taocdn.com/s3/m/6e347756336c1eb91a375d5e.png)
仁科单温度变送器用户手册V1.0公司简介济南仁硕电子科技有限公司位于美丽的泉城济南,是集研发、生产、销售为一体的综合性科技公司。
仁硕电子科技有限公司核心研发团队长期与山东大学、山东建筑大学、山东省科学院、济南铸锻所等科研院所专家教授合作。
自2006年成立以来,已参与多项国家科技鉴定项目、参与国家重大专项1项等科技项目,技术力量雄厚。
因业务发展需要,公司主要经营仁科原有的湿度变送器、水浸传感器、物联网等三大系列产品,继续使用原“建大仁科”注册商标。
原运动控制卡、步进电机驱动器、高压周界电网控制系统、自动化系统控制器等行业化产品业务由另外公司负责经营。
济南仁硕电子科技有限公司将继续秉持“服务客户,笃信敏行”的宗旨,专注于物联网、环境监控等行业,为新老客户提供更优质的产品和更专业的技术服务。
服务客户笃信敏行申明本手册可能包含技术上不准确的地方或印刷错误。
本手册的内容将做不定期的更新,恕不另行通知;更新的内容将会在本手册的新版本中加入。
我们随时会改进或更新本手册中描述的产品或程序。
若存在手册中对产品的描述与实物不符,一律以实物为准。
安全指示1、仔细浏览以下安全指示;2、确定使用最新版本的用户手册;3、清洗设备之前请断开电源;4、电源插座必须安置在设备附件,方便安装;5、保持设备干燥;6、设备安装在可靠稳定的地方,防止跌落,造成损坏;7、切勿在设备上放置东西,影响设备散热;8、在上电之前,确保电源电压和方向正确;9、不要把电源线放置在人员可以轻易碰到的地方,也不要在电源线上放置东西;10、所有的警告和注意都需要引起注意;11、如果设备长时间不使用,请断开电源;12、防止任何液体流进设备里,这可能引起火灾或电气短路;13、禁止打开设备。
为了安全,设备只能由合格的工程师打开;14、如果以下情况发生,请维护人员及时检查设备:15、电源线或电源插座损坏;16、设备进水或其他液体17、设备工作不正常或者没有按照用户手册的说明正确操作设备18、保证设备正常的存储环境:-40℃~80℃之间。
佛山市普量电子 PT500-RS485 数字压力变送器 说明书
![佛山市普量电子 PT500-RS485 数字压力变送器 说明书](https://img.taocdn.com/s3/m/994f693ae3bd960590c69ec3d5bbfd0a7956d5ea.png)
PT500-RS485数字压力变送器使用说明书佛山市普量电子有限公司2009年8月一、产品质量保证免责范围维修服务1、质量保证服务(1)产品质量实行三包产品质保期以交货之日起计算,为期一年。
在质保期内,如因产品本身质量问题,我公司提供免费维修、更换和退货服务。
1)、产品一般零部件、元器件失效,更换后即能恢复使用要求的,负责免费按期修复;2)、产品主要零部件、元器件失效,不能按期修复的,负责更换同型号规格的合格产品;3)、产品因设计、制造等原因造成主要功能不符合企业标准和合同规定的要求,客户要求退货时,收回故障产品,退回客户货款。
(2)免责范围在质保期内,下列人为和不可抗力因素导致的产品故障不属免费维修、更换和退货服务范围:1)、客户使用不当造成产品故障;2)、客户对产品自行修理和改装;3)、产品外观严重破损变形,产品标识丢失、无法识别产品来源;4)、地震、水灾、易胜博、等自然灾害导致产品损坏;5)、其它人为因素。
2、产品终身维修服务对超过质保期和在免责范围内的故障产品,我公司将为您的产品提供终身维修,只收取维修成本费用和产品运输费用。
3、产品限时维修服务(1)、收到客户故障产品的三个工作日内,向客户报告故障原因分析、故障责任、维修费用(超过质保期和在免责范围内的故障产品)和维修完成时间。
(2)、客户对故障原因、故障责任、维修费用和维修完成时间等事项无异议,确认进行维修之日起,故障产品在下述限定时间内修复,并向客户发出修复产品:1)轻微程度故障--3个工作日内2)一般程度故障--5个工作日内3)严重程度故障--10个工作日内二、PT500-RS485产品概述PT500-RS485数字压力变送器,是我公司采用最新的数字处理技术研发的新一代智能数字接口产品,具有高精度、高可靠性、使用和安装方便等特点。
PT500-RS485数字压力变送器采用低功耗、宽电压设计。
在不进行数字通讯的情况下,功耗不大于20mA。

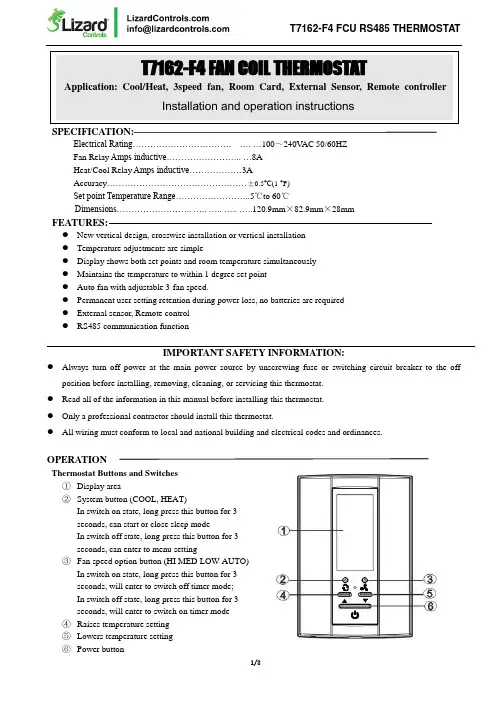

T7162-F4 FCU RS485温控器说明书
![T7162-F4 FCU RS485温控器说明书](https://img.taocdn.com/s3/m/1e78a37442323968011ca300a6c30c225901f082.png)
SPECIFICATION:Electrical Rating……………………………. …. …100~240V AC 50/60HZ Fan Relay Amps inductive…………………….. …8A Heat/Cool Relay Amps inductive………………3AAccuracy …………………………………………±0.5°C (1 °F) Set point Temperature Range……………………..5℃to 60℃Dimensions…………………….. ….. ….. ….. …..120.9mm ×82.9mm ×28mmFEATURES:● New vertical design, crosswise installation or vertical installation ● Temperature adjustments are simple● Display shows both set points and room temperature simultaneously ● Maintains the temperature to within 1 degree set point ● Auto fan with adjustable 3-fan speed.● Permanent user setting retention during power loss, no batteries are required ● External sensor, Remote control ● RS485 communication functionIMPORTANT SAFETY INFORMATION:● Always turn off power at the main power source by unscrewing fuse or switching circuit breaker to the offposition before installing, removing, cleaning, or servicing this thermostat. ● Read all of the information in this manual before installing this thermostat. ● Only a professional contractor should install this thermostat.● All wiring must conform to local and national building and electrical codes and ordinances.OPERATIONThermostat Buttons and Switches① Display area② System button (COOL, HEAT)In switch on state, long press this button for 3 seconds, can start or close sleep modeIn switch off state, long press this button for 3 seconds, can enter to menu setting③ Fan speed option button (HI MED LOW AUTO)In switch on state, long press this button for 3 seconds, will enter to switch off timer mode; In switch off state, long press this button for 3 seconds, will enter to switch on timer mode ④ Raises temperature setting ⑤ Lowers temperature settingThe Display①Shows working mode②Shows setting temperature③Shows measure temperature④Shows sleep mode⑤Temperature unit mark⑥Shows fan speed option⑦Shows fan rotate in Auto speed⑧Shows fan speed option⑨Shows heating output⑩Shows cooling output⑪Shows room card modeINSTALL THE THERMOSTATATTACH THERMOSTAT BASE TO WALLWIRING DIAGRAM485 Communication Function InstructionWhen 485 communication distance is more than 300m, need to increase terminal resistance in 485 the beginning of the communication terminal and end. Especially, if communication equipment quantity is less in trunk(less thanCONFIGURATIONThe configuration menu allows you to set certain thermostat operating characteristics to your system or personal requirements. Switch off the thermostat , long press button②over 4 seconds, till power on again means you have entered the first configuration menu item. There are 6 menu items. Press button ② to change to the next item and press button ④ or ⑤ to select.In implicit parameter menu mode, long press button ⑥for 3 seconds, all parameter will back to the initial value.1) Adjust temperature coefficient 4 LO to 4 HIYou can adjust the room temperature display up to 3 higher or lower. Your thermostat was accurately calibrated at the factory but you have the option to change the display temperature to match your previous thermostat.2) Select maximum temperature for heatingThis feature provides a maximum setpoint temperature for heat. The default setting is 35℃, It can be changed between 20℃to 50℃.3) Select minimum temperature for coolingThis feature provides a minimum setpoint temperature for cooling. The default setting is 5℃, It can be changed between 5℃ to 20℃.4) Select temperature unit°C or ℉, the factory default is °C5) Display backlight mode option1: The light will keep the light off continuously.2: The display will be on when any button of the thermostat is touched, light off automatically after 10 seconds 3: The display will keep the light on continuouslyThe factory default is 26) Memorize switch on/off option before power lossUsing button ④or ⑤to select “rE” or “rd”. “rd”: The thermostat is switched on or off before power loss, after the power supply comes to normal again the thermostat will keep switch off; “rE”: The thermostat will Memorize its ON or OFF status before power loss. The factory default is “rd”7) Fan stop optionUsing button ④or ⑤to select “ON” or “OFF”. If you select “O N the thermostat will turn on the fan at a speed provided by the Fan Switch and will not stop the fan when there is no call for heat or cool. If you select “OFF”, the thermostat will stop the fan when there is no call for heat or cool.8) Select control systemPress button ④or ⑤to select 4 or 2. 4 means four pipe; 2 means two pipe. The factory default is 4.9) 485 communication addressThe setting range is 1——255, the factory default is 1, press button ④ or ⑤ to select.10) Select energy saving setpoint for heatingThis feature allows you to set energy saving setpoint temperature for heating. The default setting is 18℃, It can be changed between 10℃to 18℃.11) Select energy saving setpoint for coolingThis feature allows you to set energy saving setpoint temperature for cooling. The default setting is 25℃, It can be changed between 25℃to 30℃.12) Activate Window Card function mode optionThis feature allows you to select the way to activate the energy saving mode.Select OC to activate the energy mode by open circuit.Select SC to activate the energy mode by close circuit.Select 00 to cancel the energy mode.Timer switch on/off function and relay delay protection functionIn switch off state, long press button for 3 seconds, will enter into set the automatically switch on time, press button ④or ⑤to set the time, the time value will raise or lower 0.5; In switch on state, long press button for 3 seconds, will enter into set the automatically switch off time, similarly press the raise button or lower button to set the time value.In timer switch on/off mode, the setting value is the countdown value. For example: when you set the time value is 3.5 in switch on state, your thermostat will switch off automatically after three and a half hours. If the time value is 0, means you have closed the timer switch on/off function. In switch on state, if you have open the timer switch off function, the LCD will display the timer mark and the remaining time.The thermostat also have relay delay protection, remote control and 485 communication function.。

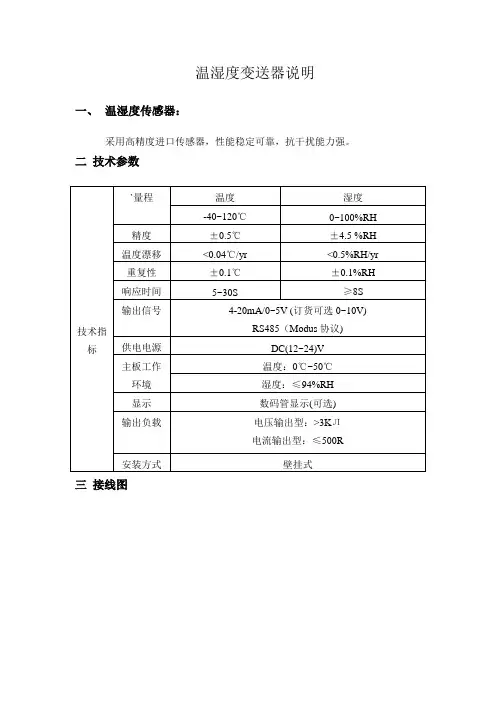

485温湿度产品说明最新
![485温湿度产品说明最新](https://img.taocdn.com/s3/m/f72831cc89eb172ded63b70b.png)
温湿度变送器说明一、温湿度传感器:采用高精度进口传感器,性能稳定可靠,抗干扰能力强。
二技术参数三接线图四通信协议说明我们的温湿度变送器采用MODBUS规约,原因是该规约文本容易得到,协议本身也非常的简单。
而且该规约是一个开放的,有着许多国内厂商和国际厂商的支持。
MODBUS规约是MODICOM公司开发的,版权归其所有。
我们的接口采用RS485接口,比RS232具有更高的通信速率和更远的通信距离。
根据我们设备的情况,我们仅仅实现了MODBUS的一个小型子集,没有完全实现其所有内容,已经能够满足我们所有的需要。
4.1通信协议介绍通讯默认9600波特率,1个起始位,8个数据位,无校验位,1位停止位。
本机采用部分的MODBUS协议,使用了03和06两个命令。
可读取内部的2个寄存器变量(命令03),可写入(设置)7个寄存器变量(命令06)。
有如下寄存器地址:40001地址是温度数据,小数点后1位,271(十进制数)表示27.1度,无符号整型数40002地址是湿度数据,小数点后1位,534(十进制数)表示53.450001是温度下限地址,十进制数0,表示0度50002是温度上限地址,十进制数100,表示100度50003是湿度下限地址,十进制数1,表示1%RH50004是湿度上限地址,十进制数100,表示100%RH50005是设备通讯地址,十进制数3,表示3地址,范围1-25550006是温度系数地址,小数点后1位,50007是湿度系数地址,小数点后1位,下面说下温度和湿度系数设置方法,点击软件的06命令,会弹出一个对话框,在输入值里面输入12表示实际温度加1.2度或1.2湿度,如果输入-13表示减去相应的值,这里面保留小数点后1位的,如输入126,单片机实际解析为12.6度,湿度系数跟此相同4.2读取命令帧格式为(假设本机地址为1,数据均为16进制):例子:01 03 9C 41 00 02 BA 4F解释:01:从机地址03:读寄存器命令9C 41:第一个寄存器地址00 02:读取寄存器个数BA 4F:CRC校验码4.3写入命令帧格式(假设本机地址为1,数据均为16进制):例子:01 06 C3 55 00 03 E5 9F01:从机地址06:写寄存器命令C3 55:寄存器地址(例子寄存器地址是)00 03:写入该寄存器的值E5 9F:CRC校验码4.4用MODBUS调试助手读取温湿度数据介绍首先打开调试软件,然后点击Connect选项,弹出如图界面安装图片设置完点击OK按钮,然后Display菜单并按照图片勾选,然后点击Setup菜单选择Poll Definition项弹出如图对话框,该对话框用来软件自动读取40001寄存器开始,长度2个寄存器的数据,就是温湿度数据。

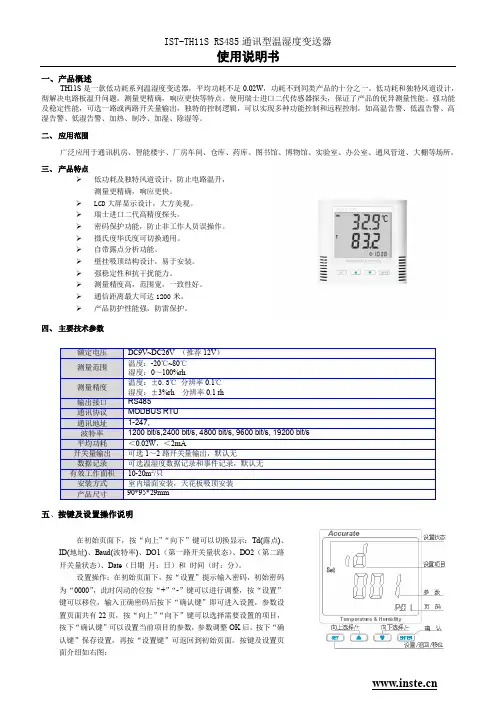

IST-TH11S RS485 通讯型温湿度变送器 使用说明书
![IST-TH11S RS485 通讯型温湿度变送器 使用说明书](https://img.taocdn.com/s3/m/9393db7b5627a5e9856a561252d380eb63942375.png)
一、产品概述TH11S是一款低功耗系列温湿度变送器,平均功耗不足0.02W,功耗不到同类产品的十分之一。
低功耗和独特风道设计,彻解决电路板温升问题,测量更精确,响应更快等特点。
使用瑞士进口二代传感器探头,保证了产品的优异测量性能。
强功能及稳定性能,可选一路或两路开关量输出,独特的控制逻辑,可以实现多种功能控制和远程控制,如高温告警、低温告警、高湿告警、低湿告警、加热、制冷、加湿、除湿等。
二、应用范围广泛应用于通讯机房、智能楼宇、厂房车间、仓库、药库、图书馆、博物馆、实验室、办公室、通风管道、大棚等场所。
三、产品特点低功耗及独特风道设计,防止电路温升,测量更精确,响应更快。
LCD大屏显示设计,大方美观。
瑞士进口二代高精度探头。
密码保护功能,防止非工作人员误操作。
摄氏度华氏度可切换通用。
自带露点分析功能。
壁挂吸顶结构设计,易于安装。
强稳定性和抗干扰能力。
测量精度高,范围宽,一致性好。
通信距离最大可达1200米。
产品防护性能强,防雷保护。
四、主要技术参数五、按键及设置操作说明在初始页面下,按“向上”“向下”键可以切换显示:Td(露点)、ID(地址)、Baud(波特率)、DO1(第一路开关量状态)、DO2(第二路开关量状态)、Date(日期月:日)和时间(时:分)。
设置操作:在初始页面下,按“设置”提示输入密码,初始密码为“0000”,此时闪动的位按“+”“-”键可以进行调整,按“设置”键可以移位,输入正确密码后按下“确认键”即可进入设置,参数设置页面共有22页,按“向上”“向下”键可以选择需要设置的项目,按下“确认键”可以设置当前项目的参数,参数调整OK后,按下“确认键”保存设置,再按“设置键”可返回到初始页面。
按键及设置页面介绍如右图:设置项目与对应的页码1OFF为常开,ON六、安装接线说明七、品质保证质保期12个月。
在质量保证期内,基于正常使用和非人为损坏,对产品提供免费维护服务。
八、注意事项1、不要直接安装在热源、冷源、或处于阳光照射下。
RS485温度变送器使用说明书全解
![RS485温度变送器使用说明书全解](https://img.taocdn.com/s3/m/001fca2d4a7302768f99390d.png)
485型温度变送器 使用说明书1. 介绍1.1 概述该变送器广泛适用于通讯机房、仓库楼宇以及自控等需要温度监测的场所,传感器内输入电源,测温单元,信号输出三部分完全隔离。
安全可靠,外观美观,安装方便。
1.2 功能特点采用美国进口的测温单元,测量精准。
采用专用的485电路,通信稳定。
可选择一路继电器输出或者蜂鸣器报警。
10~30V 宽电压范围供电,规格齐全,安装方便。
1.3 主要技术指标供电电源:10~30V DC普通测温范围:-40℃~80℃(默认)默认精度:±0.5℃超宽温:-100℃~300℃ (需定制)宽量程精度:±1℃ 通信协议:Modbus-RTU(详见第5部分)存储环境:-40℃~80℃输出信号:485信号、继电器(选配)、内置蜂鸣器(选配) 参数设置:通过上位机软件配置1.4 系统框架图485总线USB 转485或232转48510~30V DCUPS 电源(选配) AC220V 市电 监控电脑1号设备2号设备3号设备n号设备系统方案框图2. 产品选型RS- 仁硕公代号WD- 单温度变送、传感器N01- RS485通讯(Modbus协议)1- 86液晶壳2- 壁挂王字壳1 外置圆形不锈钢探头2 外置磁吸式探头3 外置扁形不锈钢探头4 外置4分管螺纹探头4L 外置4分管螺纹长探头3. 设备安装说明3.1 设备安装前检查设备清单:■变送器设备1台■产品合格证、保修卡、售后服务卡等■12V/2A防水电源1台(选配)■USB转485(选配)■485终端电阻(多台设备赠送)3.2 接口说明3.2.1 电源及485信号宽电压电源输入10~30V均可。
485信号线接线时注意A\B两条线不能接反,总线上多台设备间地址不能重复。
3.2.2继电器接口设备可选配一路开关量常开触点输出或内置蜂鸣器报警。
3.3 具体型号接线3.3.1:壁挂王字壳接线线色说明电源棕色电源正(10~30V DC)黑色电源负通信黄色485-A 蓝色485-B3.3.2:86液晶壳接线序号 说明序号 说明 1 电源正(10~30V DC )5 485-A 2 电源负 6485-B 3 传感器黄色线 7空闲4传感器棕色线8传感器黑色线注:内置传感器时,3、4、7、8空闲。
温湿度485指令说明
![温湿度485指令说明](https://img.taocdn.com/s3/m/3b5409040740be1e650e9a5e.png)
温湿度变送器(485)指令说明书温湿度变送器含有RS485通信模块,可方便地组成远程通讯网络。
支持波特率: 1200,2400,4800,9600,14400,19200BPS。
通信协议采用标准Modbus (RTU-十六进制)。
(1)读取温度,湿度,露点计算机发送命令:[设备地址][命令号][00][00][00][00][CRC低8位][CRC高8位]例:[01][03][00][00][00][00][CRC低][CRC高]意义如下:A、设备地址:在一个485总线上可以挂接多个设备,此处的设备地址表示将与哪一个设备通讯。
例子中为和01号通讯。
B、命令号:0x03, 读取温度,湿度和露点。
C、CRC校验:从开头一直校验到此之前。
注意:CRC校验在命令中的高低字节的顺序和其他的相反。
设备响应:[设备地址][命令号][返回的字节个数][数据1][数据2]...[数据n][CRC低8位][CRC高8位] 例:[01][03][06][01][27][01][B6] [00][F9] [CRC低][CRC高]意义如下:A、设备地址和命令号:如上。
B、返回的字节个数:表示数据的字节个数,也就是数据1,2...n中的n的值。
这里固定为6.C、数据1…N:设备的温度,湿度和露点值,每个参数占用两个字节。
见注释。
D、CRC校验:如上。
注:设备的温度,湿度和露点各占用两个字节。
将实际(温度/湿度/露点)值扩大10倍,再将此值按16进制分为两个字节传送出来即可。
按照温度,湿度,露点的顺序填写。
例如:例子中温度为01 27 ,即0x127 = 295,实际温度就是29.5℃;同理,湿度为01 B6,即0x1B6 = 438,实际的湿度就是43.8%RH。
(2)设置波特率计算机发送命令:[设备地址][命令号] [00] [子命令号] [00][波特率号][CRC低8位] [CRC高8位] 例:[01][06][00][01][00][04][CRC低][CRC高]意义如下:A、设备地址:如上。
485型温湿度变送记录仪用户手册
![485型温湿度变送记录仪用户手册](https://img.taocdn.com/s3/m/973553352f60ddccda38a07f.png)
485 型温湿度变送记录 仪用户手册
文档版本:V1.0
济南仁硕电子科技有限公司
1
ቤተ መጻሕፍቲ ባይዱ
485 型温湿度变送记录仪用户手册 V1.0
济南仁硕电子科技有限公司
2
485 型温湿度变送记录仪用户手册 V1.0
上传到各药监部门指定的数据集中服务器,为医药行业提供有力的考核数据和参考。
1.2 功能特点
1、采用瑞士原装进口测温单元,测量精度高、抗干扰能力强。
2、设备内置存储器,温湿度数据实时记录,最大可记录 65535 组。
3、可通过液晶按键进行各种报警参数、通信参数、时间日期等的设定。
4、液晶实时显示温度、湿度、时间和日期、已存储容量、设备地址和波特率等。
2. 产品外形尺寸........................................................................................................................6 3. 菜单及显示说明....................................................................................................................7
士进口原装高品质温湿度测量单元,传感器具有测量精度高,抗干扰能力强等特点,保证了
产品的优异测量性能。
本产品配备高清液晶显示屏,实时显示温湿度数值;监控设备内部实时记录存储,方便
随时调取监控数据,也可与我司的监控平台软件进行数据同步;内部集成报警功能模块(蜂
JRTH424 卡轨式温湿度变送器使用说明书(RS485 型)
![JRTH424 卡轨式温湿度变送器使用说明书(RS485 型)](https://img.taocdn.com/s3/m/d5ecf8d6dbef5ef7ba0d4a7302768e9951e76e35.png)
锦睿智诚科技JRTH424卡轨式温湿度变送器使用说明书(RS-485型)(V1.01)使用产品前请阅读使用说明书目录一、概要 (1)二、特点 (1)三、系统原理图 (2)四、技术参数 (2)五、外形及设备安装说明 (3)1、产品尺寸(mm) (3)2、接口 (3)3、安装 (3)六、软件操作 (4)1、串口属性修改 (4)2、使用ModBusPoll软件 (4)3、使用我司的485温湿度PCTOOL测试软件 (6)七、MODBUS通信协议 (7)1、功能码 (7)2、错误代码表 (8)3、寄存器列表 (9)4、通讯协议示例以及解释 (10)八、常见问题及解决办法 (10)九、注意事项 (11)十、联系我们 (11)一、概要JRTH424卡轨式RS-485型温湿度变送器采用高精度集成温湿度传感器作为信号测量单元。
体积小巧,具有标准DIN35导轨安装卡,可直接用于导轨安装。
采用RS485通信接口,遵循标准ModBus-RTU通信协议,通信地址及波特率可设置,通信距离最远2000米。
JRTH424经过长期老化和稳定性考核,并经高精度标准仪器对比测试,性能稳定可靠。
该变送器适用于医院、养老、公共场所、工厂等场所的环境温湿度采集。
二、特点◆标准DIN35导轨安装方便◆通信方式:RS-485◆宽工作电压:DC7~30V◆高达0.2度的测量精度◆可插拔接线端子,安装维护简单方便三、系统原理图四、技术参数项目参数单位备注过程介质空气供电方式DC7~30V防反接精度温度±0.2℃0~65℃湿度±2%RH10~90%RH,25℃分辨率温度0.1℃湿度0.1%RH稳定性温度<±0.03℃/年湿度<±0.25%RH/年环境温度-20~70℃禁止用于高污染和高粉尘环境存储温度-40~75℃相对湿度<100%非冷凝通信方式RS-485其他从机地址1~254尺寸65*46*29mm安装方式标准DIN导轨安装外壳ABS工程塑料五、外形及设备安装说明1、产品尺寸(mm)2、接口注:RS-485信号线接线时A、B 不能接反,总线上多台设备间地址不能冲突。
一体化温度变送器使用说明书
![一体化温度变送器使用说明书](https://img.taocdn.com/s3/m/4a3fe6b0f71fb7360b4c2e3f5727a5e9846a276f.png)
一体化温度变送器使用说明书杭州米科传感技术有限公司U-MIK-P202/PX202-CN4杭州米科传感技术有限公司前言●感谢您购买本公司产品。
●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。
●在操作之前请仔细阅读本手册,正确使用本产品,避免由于错误操作造成不必要的损失。
●在您阅读完后,请妥善保管在便于随时取阅的地方,以便操作时参照。
注意●本手册内容如因功能升级等有修改时,恕不通知。
●本手册内容我们力求正确无误,如果您发现有误,请与我们联系。
●本手册内容严禁转载、复制。
●本产品禁止使用在防爆场合。
版本U-MIK-P202/PX202-CN4第四版2021年11月确认包装内容打开包装箱后,开始操作之前请先确认包装内容。
如发现型号和数量有误或者外观上有物理损坏时,请与本公司联系。
产品清单目录第一章产品概述 (1)第二章主要特点 (2)第三章外形尺及安装 (3)第四章技术参数 (6)第五章电气连接 (7)5.1赫斯曼结构电气连接如下图 (7)5.2直接引线结构电气连接 (9)第六章使用与安装 (10)第七章温度变送器安全说明 (11)第八章注意事项 (12)第九章质保及售后服务 (13)第一章产品概述第一章产品概述智能温度变送器,用于热电阻(RTD)输入,二线制(4~20)mA模拟输出、RS485输出。
内置最新的ASSIC 单芯片集成电路,采用高精度24位ADC转换为数字信号,产品具有测量准确、工作稳定、使用寿命长等特点。
第二章主要特点第二章主要特点●结构小巧、安装方便。
●高稳定性、高可靠性。
●耐震,抗射频干扰。
●高精度、全不锈钢结构。
●抗干扰强、长期稳定性好。
●量程范围宽。
第三章外形尺寸及安装第三章外形尺寸及安装图1(4~20)mA输出赫斯曼温度第三章外形尺寸及安装图2(4~20)mA输出赫斯曼温度带显示第三章外形尺寸及安装图3RS485输出赫斯曼温度第四章技术参数第四章技术参数(1)电源:(4~20)mA输出:(9~30)VRS485输出:(5~30)V (2)输出:(4~20)mA、RS485(3)准确度:0.5级(4)量程范围:(-50-200)℃(5)环境温度:(-40~85)℃(6)储存温度:(-40~85)℃(7)绝缘电阻:20MΩ/250VDC(8)绝缘强度:500V(9)防护等级:IP65(10)响应时间:≤15s(上升到90%FS)(11)负载电阻:(U-9V)/0.02A,U:供电电压第五章电气连接第五章电气连接5.1赫斯曼结构电气连接如下图图4第五章电气连接图5第五章电气连接5.2直接引线结构电气连接电流:红线:电源正绿线:电流输出RS485:红线:电源正白线:电源负绿线:RS485+黄线:RS485-第六章使用与安装第六章使用与安装(1)温度变送器应安装时应尽量避免震动和冲击。
RS485 温湿度传感器使用说明书
![RS485 温湿度传感器使用说明书](https://img.taocdn.com/s3/m/b631b445b42acfc789eb172ded630b1c58ee9b6a.png)
RS485温湿度传感器使用说明概述这是一款高精度工业级RS485温湿度传感器,采用高品质数字集成传感器,配以可靠的数字化处理电路,从而将环境中的温度和湿度转换成与之相对应的RS485信号,能可靠地与上位机系统等进行集中监控。
模块测量范围广,支持-40~120℃的温度检测和0~99.9%RH的湿度检测,检测精度高,响应速度快。
铝合金外壳全包裹,防水耐高温,在较恶劣环境也能正常使用;探头采用透气防尘设计,有效保护内部线路板,延长使用寿命。
该产品具有优良的长期稳定性、低延滞性、强抗化学污染能力和极优的可重复性,是暖通空调应用中精确测量相对湿度及温度的理想解决方案。
可广泛应用于楼宇自动化、气候与暖通自动控制、博物馆与宾馆的气候站、暖通空调系统闭环控制等领域。
产品参数●温度测量范围: -40~120℃●湿度测量范围: 0~99.9%RH●温度精度:±0.3℃(25℃)●湿度精度:±2%RH(25℃)●采样周期: 3S●供电电压: 12~36V(DC)●产品尺寸:200mm(L)×15.7mm(D)●输出信号: RS485信号●通信协议:标准MODBUS RTU协议●波特率: 9600(默认)●显示分辨率:温度:0.1℃;湿度:1%RH●灵敏度衰减值:温度<0.1℃/年;湿度<0.5%RH/年引脚释义① 黄色 ② 红色 ③ 黑色 ④ 白色接线示意图RS485 通信协议1、内部寄存器映射地址2、支持的功能码0x03:读多路寄存器0x10:写多路寄存器读指令:主机帧格式变送器地址+0x03+寄存器起始地址(2 字节)+寄存器数量(2 字节)+CRC 低位+CRC 高位变送器返回格式变送器地址+0x03+返回字节数(1 字节)+数据 0+..+数据 n+CRC 低位+CRC 高位写指令:主机帧格式变送器地址+0x10+寄存器起始地址(2字节)+寄存器数量(2字节)+发送字节数(1个字节)+数据0+..+数据n +CRC低位+CRC高位变送器返回格式变送器地址+0x10+寄存器起始地址(2 字节)+寄存器数量(2 字节)+CRC 低位+CRC 高位写功能码特殊说明:1、在内部寄存器映射地址里面,只有 0x000C-0x001E 的地址才可以写,其他地址禁止写。
百瑞顺BRS100W(RS485)温湿度控制器说明书
![百瑞顺BRS100W(RS485)温湿度控制器说明书](https://img.taocdn.com/s3/m/396f205228ea81c759f57876.png)
BRS100W温湿度控制器Temperature & Humidity ControllerInstallation & Operation Manual说明书百瑞顺(北京)电气有限公司安全和注意事项危险和警告■本装置只能由专业人士进行安装和维护。
■对于因不遵守本手册的说明而引起的故障,厂家不承担任何责任。
触电、燃烧和爆炸的危险■设备只能由取得资格的工作人员才能进行安装和维护。
■对设备进行任何操作前,应隔离电压输入和切断设备的工作电源.■要有一台可靠的电压检测设备来确认电压是否已切断。
■在将设备通电前,应该将所有的机械部件恢复原位。
■设备在使用中应该提供正确的额定电压。
■在通电前应仔细检测所有的接线是否正确。
不注意这些预防措施就有可能会引起严重损害目录一、概述 (4)二、工作原理 (4)三、主要功能 (4)四、主要技术指标 (5)五、显示与参数设置 (7)5.1 显示面板 (7)5.2 参数设置 (7)六、接线方式 (8)七、外形及安装尺寸 (9)八、柜内空气调节器(选配) (10)8.1 产品概述 (10)8.2 调节器的使用特点 (11)8.3 主要技术指标: (11)九、铝合金加热器(选配) (11)9.1 产品概述 (11)9.2 主要技术指标: (11)附录1:典型接线图 (12)附录2:通讯协议 (13)一、概述BRS100W温湿度控制器主要用于中高压开关柜、机构箱、端子箱、环网柜等设备防低温、高温、潮湿场合。
产品采用高精度温、湿度传感器、高档CPU及先进的整机电路设计而成,性能稳定可靠,能长期工作于强电场、强磁场及潮湿、低温等恶劣环境中,具有极高的性价比。
二、工作原理BRS100W温湿度控制器主要由温湿度传感器、温湿度控制器、加热器(或风扇等)三部分组成,其工作原理如下图所示:温湿度传感器检测箱内温湿度信息,由控制器进行分析处理:当箱内的温度、湿度达到或者超过预先设定的限值时,控制器控制继电器闭合,控制外部加热器或者风机启动工作。
风向变送器485型使用说明书
![风向变送器485型使用说明书](https://img.taocdn.com/s3/m/2ac989d5da38376baf1faec7.png)
0x01
0x03
0x00 0x00 0x00 0x02
0xC4
0x0B
应答帧: (例如读到风向值(0-7 档)为 2,(0-360°)为 90°)
返回有效字节数 风向
风向
校验码高位
地址码 功能码
校验码低位
(0-7 档) (0-360°)
0x01 0x03
0x04
0x00 0x02 0x00 0x5A 0xDB
济南仁硕电子科技有限公司
3
1. 产品介绍
风向变送器使用说明书(485 型)
1.1 产品概述
RS-FX-N01 风向变送器,外形小巧轻便,便于携带和组装,全新的设计理念可以有效 获得风向信息,壳体采用优质铝合金型材,外部进行电镀喷塑处理,具有良好的防腐、防侵
蚀等特点,能够保证变送器长期使用无锈琢现象,同事配合内部顺滑的轴承系统,确保了信
7. 文档历史
V1.0 文档建立。
8. 外形尺寸
济南仁硕电子科技有限公司
10
4.2 数据帧格式定义
采用 Modbus-RTU 通讯规约,格式如下:
初始结构 ≥4 字节的时间
地址码 = 1 字节
功能码 = 1 字节
数据区 = N 字节
错误校验 = 16 位 CRC 码
结束结构 ≥4 字节的时间
地址码:为变送器的地址,在通讯网络中是唯一的(出厂默认 0x01)。
功能码:主机所发指令功能指示,本变送器只用到功能码 0x03(读取寄存器数据)。
4. 通信协议
4.1 通讯基本参数
济南仁硕电子科技有限公司
7
风向变送器使用说明书(485 型)
编码
8 位二进制
485 网络型温湿度变送器使用说明书
![485 网络型温湿度变送器使用说明书](https://img.taocdn.com/s3/m/939699df195f312b3169a591.png)
电源
-+
B‐ A+ Gnd V+
变送器
变送器 ...... 变送器
Gnd RS-232/RS-485 B-
转换器
A+
注意! 组建 485 网络时,需注意 485 接地处理,以消除共模电压。建议将 各变送器的公共地接在一起,然后与 RS-232/RS-485 转换器的地线 相连,可以用屏蔽线的屏蔽层当作地线。
变送器测量电路与RS485接口电路机械隔离,独立设计,基本消 除了自热对温度的影响。测量电路独立校准,与RS485接口电路之间 为数字量传输,完全互换,易于维护与更换。
二、特点
■ 低功耗设计,自热小 ■ 全数字多点校准 ■ 精度高、一致性好 ■ 长期稳定、低漂移 ■ 湿度全范围温度补偿 ■ 标准Modbus-RTU协议 ■ 接口防御能力强,通讯稳定
输时,请使用屏蔽双绞线,有必要时可使用中继器延长传输距离。 安装方法
一般选择墙面安装,从底壳 中间开孔走线,如图所示,壳底 开有葫芦孔,接好线后直接挂于 墙面上即可。
也可以用螺丝固定安装于墙 面上,安装方法如下: 1.将变送器底壳打开,将连接电
缆穿过底壳电缆孔; 2.用2个M4螺丝将底壳紧固于墙
面上; 3.按接线图将电缆接入端子; 4.将上盖盖上即可。
100Χ84Χ22mm ABS/乳白色
< 300g
-2-
一、 概述
SST2485壁挂式网络型温湿度变送器基于RS-485通讯接口设 计,兼容标准Modbus-RTU协议,可挂接于Modbus网络中,实现温 湿度的测量和监控。
变送器选用先进聚合物电容式湿度传感器设计,具有良好的长 期稳定性、低迟滞、耐湿、响应速度快等特点;变送器采用全数字 化多点批量校准,一致性较好,湿度全量程温度补偿。
RS485液位传感器说明书 (1)
![RS485液位传感器说明书 (1)](https://img.taocdn.com/s3/m/28faa20c227916888486d73c.png)
1、变送器基本技术参数
(1)工作电源: 9~36VDC
(2)输出信号:RS485 (距离可到1000米,最多32路)
(3)标准Modbus-RTU 协议(03功能)
(4)串口数据格式:9600bps, N,8,1
(5)测式范围:0-X(m)
(6)分辨率:0.05%
(7)工作环境:-40~85℃,
(8)输出数据:0 (2000)
(9)响应速度为大于500ms
2、接线方式(一般方式)
(1)蓝线:Gnd (2)红线:24V正
(3)黑线/黄线:485输出A (4)白线:485输出B
3,Modbus-RTU 03命令详细说明(数据都为16进制数)
(1)协议格式说明:
设备地址功能码,数据地址,读取数据个数,16CRC码(低前高后)主机命令: [Address]03 00 00 00 01 CRC0 CRC1
设备地址功能码,数据字节数,水位值16CRC码(低前高后)从机返回: [Address]03 02 P_hi P_lo CRC0 CRC1
5、16CRC效验
16CRC效验是Modbus协议使用的一种标准的错误效验方法,一般都有详细说明,及程序详解,这里不做说明了。
485 型光照度变送器使用说明书
![485 型光照度变送器使用说明书](https://img.taocdn.com/s3/m/b556cdbec1c708a1284a449c.png)
485型光照度变送器使用说明书Ver1.1第1章产品简介1.1产品概述该变送器广泛适用于农业大棚、花卉培养等需要光照度监测的场合。
传感器内输入电源,感应探头,信号输出三部分完全隔离。
安全可靠,外观美观,安装方便。
1.2功能特点本产品采用高灵敏度的感光探头,信号稳定,精度高。
具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点。
1.3主要参数1.3.1基本参数参数名称参数内容直流供电(默认)12-24V DC耗电≤0.15W(@12V DC , 25℃)光照强度精度±5%(25℃)光照强度0-65535Lux/0-20万Lux长期稳定性(光照强度)≤5%/y1.3.2光照参数图1.不同波长光线对光照度影响如图1所示,波长在580nm左右最准确,比例系数为1.图2.光照角度影响示意图如图2所示角度对光照准确度影响较大,用户使用时应注意角度的变化,以正上方为照射基准。
图3.不同温度影响示意图如上图所示温度对光照模块影响较小,温度在20摄氏度左右准确度最高,随温度的逐渐升高(下降),呈线性变化。
1.4探头参数与选型型号量程适用范围分辨率20W 200000Lux 室外日光强测量1Lux6W 65535Lux 室内光强度测量1Lux 为了方便用户选择正确的量程,特给出一些常见环境的光照度:夏季在阳光直接照射下,光照强度可达6万~10万lux,没有太阳的室外0.1万~1万lux,夏天明朗的室内100~550lux,夜间满月下为0.2lux。
1.5系统框架图本传感器可以连接单独使用,首先使用12V直流电源供电,设备可以直接连接带有485接口的PLC,可以通过485接口芯片连接单片机。
通过后文指定的modbus协议对单片机和PLC进行编程即可配合传感器使用。
同时使用USB转485即可与电脑连接,使用我公司提供的传感器配置工具进行配置和测试。
本产品也可以多个传感器组合在一条485总线使用,在进行485总线组合时请遵守“485总线现场接线守则”(见附录)。
RS485或232转换4-20MA或0-5V模拟量隔离信号变送器说明
![RS485或232转换4-20MA或0-5V模拟量隔离信号变送器说明](https://img.taocdn.com/s3/m/700ce0b8c77da26925c5b0d6.png)
Page 3 of 11
B
F
ShenZhen Beifu Technology Co.,Ltd
IBF-232/485 字符协议命令集:
命令由一系列字符组成,如首码、地址 ID,变量、可选校验和字节和一个用以显示命令结束符(cr)。主机除了带
通配符地址“**”的同步的命令之外,一次只指挥一个 IBF-232/4851 模块。
地址代码为 01 波特率 9600 bps 禁止校验和 由于新模块的地址代码都是一样的,他们的地址将会和其他模块矛盾,所以当你组建系统时,你必须重新配置每 一个模拟量输出模块地址。可以在接好 IBF-232/485 模块电源线和 RS485 通讯线后,通过配置命令来修改 IBF-232/485 模块的地址。波特率,校验和状态,通讯协议也需要根据用户的要求而调整。而在修改波特率,校验和状态,通讯协 议之前,必须让模块先进入缺省状态,否则无法修改。 让模块进入缺省状态的方法: IBF-232/485 模块都有一个特殊的标为 INIT 的管脚。将 INIT 管脚短路接到地线(GND 管脚)后,再接通电源,此时 模块进入缺省状态。在这个状态时,模块的配置如下: 地址代码为 00 波特率 9600 bps 禁止校验和 这时,可以通过配置命令来修改 IBF-232/485 模块的波特率,校验和状态等参数,通过设置模块的通讯协议命令 来选择通讯协议。在不确定某个模块的具体配置时,也可以通过安装配置跳线,使模块进入缺省状态,再对模块进行 重新配置。如果用户需要将模块设置为 MODBUS RTU 通讯协议,请看 MODBUS 通讯协议章节的有关说明。
RS485温湿度传感器说明书
![RS485温湿度传感器说明书](https://img.taocdn.com/s3/m/49c7c964168884868762d6f9.png)
RS485温湿度传感器说明书1.使用说明1.1接线说明线色说明电源棕色电源正(10~30V DC)黑色电源负通信黄色485-A 蓝色485-B1.2 参数说明2. 通信协议2.2 数据帧格式定义采用Modbus-RTU 通讯规约,格式如下:初始结构≥4 字节的时间地址码= 1 字节功能码= 1 字节数据区= N 字节错误校验= 16 位CRC 码结束结构≥4 字节的时间地址码:为变送器的地址,在通讯网络中是唯一的(出厂默认0x01)。
功能码:主机所发指令功能指示,本变送器只用到功能码0x03(读取寄存器数据)。
数据区:数据区是具体通讯数据,注意16bits数据高字节在前!CRC码:二字节的校验码。
主机问询帧结构:从机应答帧结构:2.4 通讯协议示例以及解释举例:读取设备地址0x01的温湿度值温度计算:当温度低于0 ℃时温度数据以补码的形式上传。
温度:FF9B H(十六进制)= -101 => 温度= -10.1℃湿度计算:湿度:292 H (十六进制)= 658 => 湿度= 65.8%RH3. 常见问题及解决办法3.1 设备无法连接到PLC或电脑可能的原因:1)电脑有多个COM口,选择的口不正确。
2)设备地址错误,或者存在地址重复的设备(出厂默认全部为1)。
3)波特率,校验方式,数据位,停止位错误。
4)主机轮询间隔和等待应答时间太短,需要都设置在200ms以上。
5)485总线有断开,或者A、B线接反。
6)设备数量过多或布线太长,应就近供电,加485增强器,同时增加120Ω终端电阻。
7)USB转485驱动未安装或者损坏。
8)设备损坏。
V1.0 文档建立。
V1.1 增加各种不同的卡轨壳。
V1.2 增加布线规则以及常见问题的解决办法。
RS485温度变送器使用说明书资料
![RS485温度变送器使用说明书资料](https://img.taocdn.com/s3/m/c1a1ffbb02d276a200292ec9.png)
1485型温度变送器使用说明书
1. 介绍
1.1 概述
该变送器广泛适用于通讯机房、仓库楼宇以及自控等需要温度监测的场所,传感器内输入电源,测温单元,信号输出三部分完全隔离。
安全可靠,外观美观,安装方便。
1.2 功能特点
采用美国进口的测温单元,测量精准。
采用专用的
485电路,通信稳定。
可选择一路继电器输出或者蜂鸣器报警。
10~30V 宽电压范围供电,规格齐全,安装方便。
1.3 主要技术指标
供电电源:10~30V DC
普通测温范围:-40℃~80℃(默认)
默认精度:±0.5℃超宽温:-100℃~300℃(需定制)
宽量程精度:±1℃通信协议:Modbus-RTU(详见第5部分)
存储环境:-40℃~80℃
输出信号:485信号、继电器(选配)、内置蜂鸣器(选配)参数设置:通过上位机软件配置1.4 系统框架图
485总线
USB 转485或232转485
10~30V DC UPS 电源(选配)AC220V 市电
监控电脑。
RS485温控器使用说明书
![RS485温控器使用说明书](https://img.taocdn.com/s3/m/184d4f2f376baf1ffc4fad9c.png)
RS485温控器使用说明书一、技术参数1、电源:AC 24V/50Hz2、功耗:<1W3、环境温度:0----70℃4、显示温度:0----40℃5、控制温度:10----30℃6、控制精度:±1℃,温度分辨率:0.1℃7、尺寸:90*120*27 mm8、重量: 180g二、主要功能1、出厂默认“剩余时间”设置为“0000小时00分钟”,通过充值后温控器工作,余额为64小时温控器报警提示充值;倒计时累计为“0000小时00分”后,阀门自动关闭。
2、根据设定室温和当前室温控制供热阀门通断,当室内温度低于设定室温1℃时,打开阀门加热;当室内温度高于设定室温1℃时,关闭阀门。
使室内尽量保持恒温,从而实现节能目的。
3、“设定室温”默认值范围为“10℃---30℃”,可通过功能键组合修改“设定室温”值上限及下限范围。
4、阀门关闭期间余额不减,节能的同时节省费用。
5、当断电或者控制电路被切断,阀门关闭,恢复供电后自动正常运行。
6、设置专有节能按键,用户外出时使用此键,即维护了建筑温度,又节约了能源。
7、为了防止在不供暖期间阀芯生锈、结垢造成阀门堵转,在温控器供电正常情况下,每隔12天左右阀门自动开关一次。
8、支持RS485通信功能,远程读取面板显示信息,包括当前室温、设定室温、剩余时间、已用时间、阀门开关信号、温控器运行模式等信息,并可对设定室温、剩余时间信息实施远程修改。
三、温控器的操作使用操作界面如下图。
开关模式(1)“开关”键,用于控制温控器“打开”和“关闭”。
每按一次,温控器在“开”和“关”之间转换一次,同时蜂鸣器“嘀--”响一声。
温控器“打开”时,设定室温显示正常设定室温值;温控器“关闭”时,设定室温值显示“---”。
(2)““设定室温”增加0.5℃,同时蜂鸣器“嘀--”响一声。
(3)“”为减少键,在温控器打开后,每按一次,“设定室温”减小0.5℃,同时蜂鸣器“嘀--”响一声。
(4)“模式”切换键,在温控器打开后,每按一次,温控器在“舒适模式”和“节能模式”之间转换一次,同时蜂鸣器“嘀--”响一声。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
485型温度变送器 使用说明书
1. 介绍
1.1 概述
该变送器广泛适用于通讯机房、仓库楼宇以及自控等需要温度监测的场所,传感器内输入电源,测温单元,信号输出三部分完全隔离。
安全可靠,外观美观,安装方便。
1.2 功能特点
采用美国进口的测温单元,测量精准。
采用专用的485电路,通信稳定。
可选择一路继电器输出或者蜂鸣器报警。
10~30V 宽电压范围供电,规格齐全,安装方便。
1.3 主要技术指标
供电电源:10~30V DC
普通测温范围:-40℃~80℃(默认)
默认精度:±0.5℃
超宽温:-100℃~300℃ (需定制)
宽量程精度:±1℃ 通信协议:Modbus-RTU(详见第5部分)
存储环境:-40℃~80℃
输出信号:485信号、继电器(选配)、内置蜂鸣器(选配) 参数设置:通过上位机软件配置
1.4 系统框架图
485总线
USB 转485或232转485
10~30V DC
UPS 电源(选配) AC220V 市电 监控电脑
1号设备2号设备3号设备n号设备
系统方案框图
2. 产品选型
RS- 仁硕公代号
WD- 单温度变送、传感器
N01- RS485通讯(Modbus协议)
1- 86液晶壳
2- 壁挂王字壳
1 外置圆形不锈钢探头
2 外置磁吸式探头
3 外置扁形不锈钢探头
4 外置4分管螺纹探头
4L 外置4分管螺纹长探头
3. 设备安装说明
3.1 设备安装前检查
设备清单:
■变送器设备1台
■产品合格证、保修卡、售后服务卡等
■12V/2A防水电源1台(选配)
■USB转485(选配)
■485终端电阻(多台设备赠送)
3.2 接口说明
3.2.1 电源及485信号
宽电压电源输入10~30V均可。
485信号线接线时注意A\B两条线不能接反,总线上多台设备间地址不能重复。
3.2.2继电器接口
设备可选配一路开关量常开触点输出或内置蜂鸣器报警。
3.3 具体型号接线
3.3.1:壁挂王字壳接线
线色
说明
电源棕色电源正(10~30V DC)黑色电源负
通信黄色485-A 蓝色485-B
3.3.2:86液晶壳接线
序号 说明
序号 说明 1 电源正(10~30V DC )
5 485-A 2 电源负 6
485-B 3 传感器黄色线 7
空闲
4
传感器棕色线
8
传感器黑色线
注:内置传感器时,3、4、7、8空闲。
3.4 485现场布线说明
多个485型号的设备接入同一条总线时,现场布线有一定的要求,具体请参 考资料包中《485设备现场接线手册》。
4. 配置软件安装及使用
4.1 软件选择
打开资料包,选择“调试软件”---“485参数配置软件”,找到 双击打开即可。
4.2 参数设置
①、选择正确的COM 口(右键“我的电脑—属性—设备管理器—端口”里面查看COM 端口),下图列举出几种不同的485转换器的驱动名称。
②、单独只接一台设备并上电,点击软件的测试波特率,软件会测试出当前设备的波特率以及地址,默认波特率为4800bit/s,默认地址为0x01。
③、根据使用需要修改地址以及波特率,同时可查询设备的当前功能状态。
④、如果测试不成功,请重新检查设备接线及485驱动安装情况。
5. 通信协议
5.1 通讯基本参数
编码8位二进制
数据位8位
奇偶校验位无
停止位1位
错误校验CRC(冗余循环码)
波特率2400bit/s、4800bit/s、9600 bit/s可设,出厂默认为4800bit/s 5.2 数据帧格式定义
采用Modbus-RTU 通讯规约,格式如下:
初始结构≥4 字节的时间
地址码= 1 字节
功能码= 1 字节
数据区= N 字节
错误校验= 16 位CRC 码
结束结构≥4 字节的时间
地址码:为变送器的地址,在通讯网络中是唯一的(出厂默认0x01)。
功能码:主机所发指令功能指示,本变送器只用到功能码0x03(读取寄存器数据)。
数据区:数据区是具体通讯数据,注意16bits数据高字节在前!
CRC码:二字节的校验码。
主机问询帧结构:
地址码功能码寄存器起始地址寄存器长度校验码低位校验码高位1字节1字节2字节2字节1字节1字节从机应答帧结构:
地址码功能码有效字节数数据一区第二数据区第N数据区校验码1字节1字节1字节2字节2字节2字节2字节
5.3 寄存器地址
寄存器地址PLC或组态地址内容操作
0000 H 40001 保留只读
0001 H 40002 温度只读
5.4 通讯协议示例以及解释
5.4.1 举例:读取设备地址0x01的温度值
问询帧:
地址码功能码起始地址数据长度校验码低位校验码高位0x01 0x03 0x00 0x00 0x00 0x02 0xC4 0x0B
应答帧:例如读到温度为-10.1℃
地址码功能码有效字节数保留温度值校验码低位校验码高位0x01 0x03 0x04 0x00 0x00 0xFF 0x9B 0xFA 0x68
温度计算:
当温度低于0 ℃时温度数据以补码形式上传。
温度:FF9B H(十六进制)=-101 => 温度=-10.1℃
5.4.2 读取设备地址0x43的温度值
询问帧
地址码功能码起始地址数据长度校验码低位校验码高位0x43 0x03 0x00 0x00 0x00 0x02 0xCB 0x29
应答帧:(例如读到温度为26.9℃)
地址码功能码返回有效字节数保留温度值校验码低位校验码高位0x43 0x03 0x04 0x00 0x00 0x01 0x0d 0x58 0x62
温度:10D H(十六进制) =269 => 温度=26.9℃
6. 常见问题及解决办法
6.1 设备无法连接到PLC或电脑
可能的原因:
1)电脑有多个COM口,选择的口不正确。
2)设备地址错误,或者存在地址重复的设备(出厂默认全部为1)。
3)波特率,校验方式,数据位,停止位错误。
4)主机轮询间隔和等待应答时间太短,需要都设置在200ms以上。
5)485总线有断开,或者A、B线接反。
6)设备数量过多或布线太长,应就近供电,加485增强器,同时增加120Ω终端电阻。
7)USB转485驱动未安装或者损坏。
8)设备损坏。
附录:各种壳体尺寸
壁挂王字壳:110×85×44mm
86液晶壳:86×86×26mm。
