一般用兆欧表测量电动机的绝缘电阻值
测量电机动定子绕组的绝缘电阻
选表及用前检查1.选用：测量新电动机使用1000V的兆欧表；测量运行过的电动机使用500V的兆欧表。
2.用前检查：(1)外观检查：表壳应无好无损；表针应能自由摆动；接线端子应齐全完好；表线应是单根软绝缘铜线，且完好无损，其长度一般不应超过5m。
(2)开路试验：将一条表线接在兆欧表的“E”端，另一条接在“L”端。
两条线分开，置于绝缘物上，表位放平稳，摇动摇把到每分钟120 转，表针应稳定指在“∞”为合格。
(3)短路试验：开路试验做完后，将两条线短路，摇动摇把 (开始要慢)到每分钟120转，表针应稳定指在0，为合格。
测量及判断(实做)1.测量绝缘项目：可分为①测对地绝缘；②测相间绝缘。
2.测量：测相对地绝缘：①将电动机退出运行(大型电动机在退出运行后要先放电)；②验明无电后拆去原电源线；③将兆欧表的“E”端测试线接到电动机外壳(例如端子盒的螺孔处)，将兆欧表的“L”端测试线接到电动机绕组任一端(接线端上原有联接片不拆)；④摇动摇把达到每分钟120转，到一分钟时读取读数(必要时应记录绝缘电阻值及电动机温度)⑤撤除“L”端接线，后停止摇表，并放电。
测相间绝缘：①对地绝缘测试后放电；②拆去电动机接线端上原有联接片；③将兆欧表的“E”端和“L”端测试线各接一相绕组；④摇动摇把到每分钟120转，一分钟时读取读数(必要时应记录绝缘电阻值及电动机的温度)；⑤撤除“L”端接线，后停止摇表，放电；⑥测另两个绕组间的绝缘……共三次(每次测后均应放电)。
判断：不论对地绝缘还是相间绝缘，其合格值的要求如下：(1)对于新电动机用1000V兆欧表（交接试验）：绝缘电阻应不小于1MΩ；(2)对于运行过的用500V兆欧表电动机（预防性试验）：绝缘电阻应不小于0.5MΩ。
测试过程中应注意的安全问题1.正确地选表并作充分的检查；2.被测电机及必须退出运行并拆除一二次电源线，对大型电动机在退出运行后要先放电，按照测试电容器的方法摇测。
每次测后也要放电，并验明确无电压；3.每相摇测前后要进行人工放电；4.测试时，注意与附近带电体的安全距离(必要时应设监护人)；5.人体不得接触被测端，也不得接触兆欧表上裸露的接线端；6.防止无关人员靠近。
关于电动机绝缘电阻
关于电动机绝缘电阻1．1000伏及其以上的交流电动机，在常温下其定子线圈的绝缘电阻不应低于每千伏1兆欧，转子线圈的绝缘电阻不应低于每千伏0.5兆欧；1000伏以下的交流电动机，在常温下其线圈的绝缘电阻不应低于0.5兆欧。
电动机的绝缘电阻，大致为温度每降低8～10℃，其值将增高1倍。
对于一般低压电动机，在冷态下的绝缘电阻不得低于0.5兆欧。
……2. 电动机安装前应检查电动机是否完整，有无因运输受损或受潮的现象，有无变形和损坏，紧固件是否松动或脱落。
转子转动是否灵活，名牌数据是否符合要求。
电机的绝缘电阻要用500兆欧表进行测量，绝缘电阻必须达到规定值，若绝缘电阻值太低，电动机必须进行烘干处理。
电动机安装场所的环境条件，必须符合电机的要求，对于粉尘较多，有喷水于电机的工作环境，应选用防护等级较高的电动机，一般起重用电机的防护等级为IP44，冶金用电机的防护等级为IP54。
还要保证电动机的环境温度符合电机的要求，起重用电动机应不超过40℃，冶金用电动机应不超过60℃。
安装基础要坚固、结实、有一定的刚度，安装平面要平整，应保证电机运行平稳。
电动机可采用联轴器或正齿轮与负载机械联接。
采用联轴器传动时，电动机轴中心线与负载机械的中心线应重合。
若相差太大，电动机运行时产生强烈振动，会损坏设备。
电动机采用齿轮传动时，齿轮直径应不小于电机轴伸直径的2倍。
3.绝缘电阻测定测量绕组对机壳及绕组之间的绝缘电阻，是最简便而且对绝缘无破坏作用的绝缘试验项目，它可判断绕组绝缘是否严重受潮或损坏。
通常只在电动机运转前，分别测量定予、’转子绕组在冷状态下的对地及相间绝缘电阻。
并检查电动机在热状态下的绝缘电阻，也就是在电动机断电10分钟以内测量其绝缘电阻，也可在温升试验后绕组温度与正常工作温度之差不超过IO'C时测量。
绕组对地及绕组之间绝缘电阻用兆欧表测量。
测量不同电压下电动机的绝缘电阻所用的兆欧表，如表6-4所示。
测量绝缘电阻前，须拆除试验电动机的外部连接线：，然后按图6-la接线，测量各相绕组的对地绝缘，电恩，根据圈6-lb测量相间绝缘电阻。
2电机绝缘电阻测量方法
2电机绝缘电阻测量方法
1
电机绝缘电阻的测量方法
二、兆欧表的使用及注意事项：
1、使用方法：兆欧表有三个接线端钮，其中L表示“线” ，E表示“地”，G表示“保护环”（即屏蔽接线端钮）。 测量电缆的绝缘电阻时使用保护环G，以避免被测电缆或 设备表面漏电影响测量结果；测量线路对地的绝缘电阻时 ，兆欧表接线端L接线路的导线，E端接地，；测量电动机 绕组对地（外壳）的绝缘电阻时，兆欧表接线端L与绕组端 子连接，E端接电动机外壳；测量电动机的相间绝缘电阻 时，L端和E端分别与各相接线端子相接；测量电缆的对地 绝缘电阻，L接电缆心线，E接电缆表皮，G接绝缘层，其 它电气设备的接线，可参照这些设备的接线类推。
电机绝缘电阻的测量方法
一、测量电动机绝缘电阻的方法：
测量电动机的绝缘电阻，就是测量电动机绕组对机壳和 绕组相互间的绝缘电阻。各相绕组的始末端（首尾端）均 引出机壳外，应断开各相之间的连接线或连接片，先分别 测量每相绕组之间的绝缘电阻，即相间绝缘电阻（三次） ；然后测量各相绕组对地的绝缘电阻，即相地间的绝缘电 阻（三次）。测得的绝缘电阻值应＞0.5ΜΩ以上为合格。
2电机绝缘电阻测量方法Biblioteka 4为什么要测绝缘？
因为电动机或其他电气设备停用或备用时间较长 时，由于受潮或有大量积灰，影响电气设备的绝 缘；长期使用的电气设备，绝缘也有可能老化， 端线松弛。测量电气设备的绝缘就能发现这些问 题，以便及时采取措施，不影响电气设备的运行 或切换使用 。
注：当被测电气设备表面吸潮或瓷绝缘表面形成水 膜会使泄漏电流增加使绝缘电阻显著降低而影响 绝缘。
2电机绝缘电阻测量方法
2
电机绝缘电阻的测量方法
2、注意事项：
（1）兆欧表放置应平稳，避免表身晃动。
三相异步电动机绝缘电阻测量要求及方案

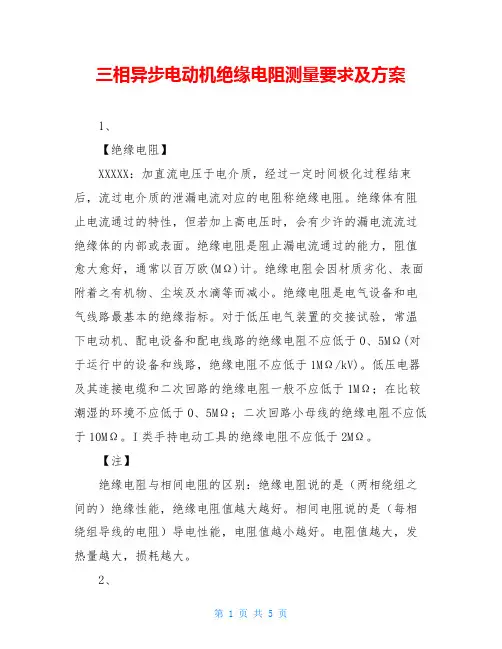

三相异步电动机绝缘电阻测量要求及方案1、【绝缘电阻】XXXXX：加直流电压于电介质，经过一定时间极化过程结束后，流过电介质的泄漏电流对应的电阻称绝缘电阻。
绝缘体有阻止电流通过的特性，但若加上高电压时，会有少许的漏电流流过绝缘体的内部或表面。
绝缘电阻是阻止漏电流通过的能力，阻值愈大愈好，通常以百万欧(MΩ)计。
绝缘电阻会因材质劣化、表面附着之有机物、尘埃及水滴等而减小。
绝缘电阻是电气设备和电气线路最基本的绝缘指标。
对于低压电气装置的交接试验，常温下电动机、配电设备和配电线路的绝缘电阻不应低于0、5MΩ(对于运行中的设备和线路，绝缘电阻不应低于1MΩ/kV)。
低压电器及其连接电缆和二次回路的绝缘电阻一般不应低于1MΩ；在比较潮湿的环境不应低于0、5MΩ；二次回路小母线的绝缘电阻不应低于10MΩ。
I类手持电动工具的绝缘电阻不应低于2MΩ。
【注】绝缘电阻与相间电阻的区别：绝缘电阻说的是（两相绕组之间的）绝缘性能，绝缘电阻值越大越好。
相间电阻说的是（每相绕组导线的电阻）导电性能，电阻值越小越好。
电阻值越大，发热量越大，损耗越大。
2、【冷态绝缘电阻】对同步发电机而言，在冷态下测量绝缘电阻时，绕组的表面温度与周围空气温度之差不应大于3℃。
冷状态一般指发电机的备用状态，绕组的表面温度与周围空气温度基本相同。
即在此时的温度下测量的绝缘电阻值。
冷态与热态所测绝缘电阻差别很大，热态时测得的结果很小，冷态时测得的结果比较大，根据温度差的不同冷态的结果可以达到热态的几倍甚至时倍以上。
这是因为电机的绝缘材料都是树脂、NTN、聚酰亚胺薄膜等，这些的绝缘能力都和温度有关，温度高时绝缘能力下降，因此才会有电机冷热不同时测得的绝缘值不同。
测量的结果与电机的绝缘等级也有关系，电机根据不同的耐温等级分为：A级、E级、B级、F级、H级，耐温依次升高，目前大部分电机的耐温等级都是F级和H级。
绝缘等级高，要求的绝缘材料的等级就高，相同温度下，绝缘等级高的测得的绝缘阻值就大。
绝缘兆欧表的使用方法
绝缘兆欧表的使用方法对于变频器控制的电机，由于绝缘不好，常常引发GFF或CF3的故障报警，请大家学会使用兆欧表来检查电机绝缘情况！一般规定380V电机的最低对地绝缘在0.5M（欧姆）以上电机的绝缘电阻最低达到1千欧/伏就可以工作.380伏的电源峰值约510伏,所以有0.51兆就可以了.摇表又称兆欧表，是用来测量被测设备的绝缘电阻和高值电阻的仪表，它由一个手摇发电机、表头和三个接线柱（即L：线路端、E：接地端、G：屏蔽端）组成。
1．摇表的选用原则（1）额定电压等级的选择。
一般情况下，额定电压在500V以下的设备，应选用500V或1000V的摇表；额定电压在500V以上的设备，选用1000V~2500V的摇表。
（2）电阻量程范围的选择。
摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。
所以在选表时应使被测设备的绝缘电阻值在准确测量区域内。
2．摇表的使用（1）校表。
测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。
将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。
（2）被测设备与线路断开，对于大电容设备还要进行放电。
（3）选用电压等级符合的摇表。
（4）测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。
线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。
（5）拆线放电。
读数完毕，一边慢摇，一边拆线，然后将被测设备放电。
放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电）。
3．注意事项（1）禁止在雷电时或高压设备附近测绝缘电阻，只能在设备不带电，也没有感应电的情况下测量。
（2）摇测过程中，被测设备上不能有人工作。
使用兆欧表检查电动机绝缘电阻
使用兆欧表检查电动机绝缘电阻
二、操作步骤
合闸
合闸
断电
1.检查：检查确认 电动机处于断电状 态。
使用兆欧表检查电动机绝缘电阻
使用兆欧表检查电动机绝缘电阻 2.验电，卸接线盒盖。 3.接线柱验电，拆线，拆接线片，擦净接线板、接线柱，在 电动机接地线端打一个电接触面，连接接地线。 4.检查兆欧表。 （1）外观检查：接线端子应完好无损，表盘刻度清晰，表 针正常无扭曲，平放时表针应偏向“∞”一侧，水平方向摆 动时表针随之摆动无障碍。 Nhomakorabea谢谢
5.测量定子绕组间 绝缘电阻，摇表达 到120r/min，转动 1min，读数。测量 定子绕阻对地绝缘 电阻，摇表达到 120r/min，转动 1min，读数。
使用兆欧表检查电动机绝缘电阻
6.记录数据。判 断绝缘性能。 电机相间绝缘、 对地绝缘均大于 0.5MΩ ，电机 性能完好。
使用兆欧表检查电动机绝缘电阻 7.安装 安装接线片，接线，装好接线盒。 8.清理场地，收工具。
使用兆欧表检查电动机绝缘电阻
三、注意事项 1.使用兆欧表时要平放，且应远离磁场。 2.按顺时针方向转动摇手柄，使速度逐渐增至每分钟120转左右。 3.摇动兆欧表时，不能用手接触兆欧表的接线柱和被测回路，以防 触电。 4.验表、测量时需带手套。 4.使用兆欧表时切忌摇动太快、用力过猛。 5.恢复工位时不要接错线，防止反转。
使用兆欧表检查电动机绝缘电阻
（2)开路、闭路检查：将兆欧表水平放置，在未接引线或L、 E两端子的引线处于开路状态下，摇动摇柄，达到额定转速 （约120r/min)后，指针应指在“∞”上；然后在表停转的 情况下，将L、E两端的引线短接，缓慢转动摇柄，如果表指 针在”0“位，表示兆欧表正常。
电气设备摇表测绝缘参考标准值
序 设备名 号称
所选兆欧表
验收标准
备注
1. 绝缘电阻值自行规定，若在相近试验重要条件（温度、湿度）下，绝缘
1
发电机 定子
2500V兆欧表（0~10000
MΩ）
电阻值不小于历年正常值的1/3，否则应查明原因 2.各相或各分支绝缘电阻值的差值不大于最小值的100%
3. 吸收比不小于1.6或极化指数不小于2.0
500V兆欧表
3. 转子绕组绝缘电阻≥0.5MΩ
4. 500kW及以上者应测吸收比且吸收比不低于1.3
5
电流互 一次用2500V兆欧表；二次及末 1.
感器 屏用1000V或2500V兆欧表
2.
3.
一次对二次及地绝缘电阻应≥2500MΩ 二次之间及地应≥500MΩ 绕组绝缘电阻与初始值及历次值比较应无显著变化
8
氧化锌 避雷器
Un≤35kV者用2500V兆欧表；＞ 35kV用5000V兆欧表
1. 2.
3.
额定电压35kV以下者不应低于1000MΩ 额定电压35kV以上者不应低于2500MΩ 底座绝缘应不低于50MΩ
1. 整体绝缘电阻参照制造厂规定或自行规定
测量断路器主回
9
真空断 一次回路用2500V兆欧表；二次 2. 断口和用有机物制成的提升杆的绝缘电阻不应低于：额定电压低于 路对地、相间、
14
电力电 缆
1000V兆欧表；0.6/kV以上电缆 用 2500V 兆 欧 表 （ 6/6kV 及 以 上
20~25kV者不低于600MΩ 2. 外护套绝缘电阻值不应低于0.5MΩ/kV。当每千米的绝缘电阻低于0.5M
电缆也可用5000V兆欧表） Ω时，应根据要求判断外护套是否进水
电动机绝缘电阻检测及故障处理
—188—故障维修引言电动机是将电能转化为动能的重要机械，它在社会生产中的应用非常广泛。
电动机的安全使用状态受温度、环境使用条件、绝缘材料、负荷等因素的影响，存在不同程度的差异。
长期高压负荷的电动机、在高湿高温环境下的电动机以及受污染较为严重的电动机，其零部件间隙及外壳的绝缘电阻值水平将会下降，引发用电安全问题。
为确保用电安全，GB/T1032—2012《三相异步电动机试验方法》、GB/755—2009《旋转电机定额和性能》、GB/14711—2013《中小型旋转电机通用安全要求》、GB/12350—2009《小功率电动机的安全要求》中对电动机的使用标准有着强制性的规定。
电动机在投入使用后，必须定期使用欧兆表对电动机的绝缘电阻进行检测。
研究电动机绝缘电阻检测及故障处理对改善电动机可靠性有着重要的意义。
1 电动机绝缘电阻检测的实施1.1检测要求电动机绝缘电阻检测需要借助欧兆表完成。
在实施电动机绝缘电阻检测之前，要根据电动机类型及规格选择欧兆表，。
不同电压等级的电动机测量绝缘电阻阻值时选用的欧兆表不同。
一般常用250v 、500v 、1000v 、2500v 这四种欧兆表。
欧兆表的选用规格应符合GB/T1032—2012《三相异步电动机试验方法》中的相关规定（如表1所示）。
在的量绕组内的发热元件及其他热敏元件的绝缘电阻时，通常使用250v 的欧兆表。
电机额定电压(kV)兆欧表规格(V)≤1500＞1～2．51000＞2．5～52500＞5～125000＞1210000表1 测试电动机绝缘电阻时欧兆表的选用规定1.2检测方法及注意事项1.2.1检查仪表及准备测试电动机绝缘电阻前，先要对欧兆表及其引出线进行检查。
检查方法为：是两条引出线短路，打开电源或晃动欧兆表，欧兆表进入测试状态。
当仪表的指针偏指向0时，断开两条引出线测量，仪表若显示∞，表明一切正常。
为防止引线发生绝缘不良的问题，建议采用，独立的绝缘导线。
电动机绝缘电阻表和吸收比的测量步骤？
电动机绝缘电阻表和吸收比的测量步骤？1．选用摇表选用摇表电压等级时应注意，测500V以下低压电器设备的绝缘电阻，用额定电压500V的摇表; 2.测前检查a.测量前先将摇表进行一次开路和短路试验，检查摇表是否良好。
试验时先将两连接线开路，摇动手柄，指针应指在“∞”位置，然后将两连接线短路一下，轻轻摇动手柄，指针应指“0”，否则说明摇表有故障，需要检修。
b被测对象的表面应清洁、干燥，以减小误差。
在测量前必须切断电源，并将被测设备充分放电，以防止发生人身和设备事故以及得到精确的测量结果。
3．测量测量时，应把摇表放平稳。
L端接被测物，E端接地，摇动手柄的速度应由慢逐渐加快，并保持速度在120r/min左右。
如果被测设备短路，指针摆到“0”点应立即停止摇动手柄，以免烧坏仪表。
4．读数读数的时间以摇表达到一定转速一分钟后读取的测量结果为准。
5．记录数据记录测量结果时，还需记录对测量结果有影响的环境条件，如温度、湿度、摇表电压等级、量程、编号和被测物状况等。
6．测后工作拆线时先将被测设备对地短路放电再停止摇表的转动。
未放电前禁止用手触及被测物或直接进行拆线工作，以防触电。
摇测60s的绝缘电阻值与15s时的绝缘电阻值之比称为吸收比。
测量吸收比的目的是发现绝缘受潮。
吸收比除反映绝缘受潮情况外，还能反映整体和局部缺陷。
一般侧变压器是吸收比是以个重要的参数。
绝缘电阻一般用兆欧表测量电机的绝缘电阻值，要测量每两相绕组和每相绕组与机壳之间的绝缘电阻值，以判断电机的绝缘性能好坏。
使用兆欧表测量绝缘电阻时，通常对500伏以下电压的电机用500伏兆欧表测量；对500～1000伏电压的电机用1000伏兆欧表测量。
对1000伏以上电压的电机用2500伏兆欧表测量。
电机绝缘电阻测量步骤如下：（1）将电机接线盒内6个端头的联片拆开。
（2）把兆欧放平，先不接线，摇动兆欧表。
表针应指向“∞”处，再将表上有“l”（线路）和“e”（接地）的两接线柱用带线的试夹短接，慢慢摇动手柄，表针应指向“0”处。
交流电动机检测试验标准
一、绕组的绝缘电阻和吸收比
（一）要求
1、绝缘电阻值：
ａ、额定电压3000V以下者，室温下不应低于0.5ＭΩ。
ｂ、额定电压3000V及以上者，交流耐压前，定子绕组在接近运行温度时的绝缘电阻值不应低于ＵｎＭΩ（取Ｕｎ的千伏，下同）；投运前室温下（包括电缆）不应低于ＵｎＭΩ
1、绝缘电阻值：
ａ）额定电压3000V以下者，室温下不应低于0.5ＭΩ。
ｂ）额定电压3000V及以上者，交流耐压前，定子绕组在接近运行温度时的绝缘电阻值不应低于ＵｎＭΩ（取Ｕｎ的千伏，下同）；投运前室温下（包括电缆）不应低于ＵｎＭΩ
ｃ）转子绕组不应低于0.5ＭΩ。
2、吸收比自行规定
（二）说明
1、500KW及以上的电动机，应测量吸收比（或极化指数）。
（一）要求
试验电压为1000V。
（二）说明
可用2500V兆欧表测量代替。
七、同步电动机及其励磁机轴承的绝缘电阻
（一）要求
绝缘电阻不应低于0.5MΩ。
（二）说明
在油管安装完毕后,用1000V兆欧表测量。
八、转子金属绑线的交流耐压
（一）要求
试验电压为1000V。
（二）说明
可用2500V兆欧表测量代替。
第三节、大修后试验试验项目
二、 定子绕组的交流耐压试验
（一）要求
1、大修时不更换或局部更换定子绕组后试验电压为1.5Ｕｎ，但不低于1000V。
2、全部更换定子绕组后试验电压为（2Ｕｎ＋1000）V，但不低于1500V。
（二）说明
1、低压和100KW以下不重要的电动机，交流耐压试验可用2500V兆欧表测量代替。
2、更换定子绕组时工艺过程中的交流耐压试验按制造厂规定。
关于电动机绝缘电阻
关于电动机绝缘电阻1．1000伏及其以上的交流电动机，在常温下其定子线圈的绝缘电阻不应低于每千伏1兆欧，转子线圈的绝缘电阻不应低于每千伏0.5兆欧；1000伏以下的交流电动机，在常温下其线圈的绝缘电阻不应低于0.5兆欧。
电动机的绝缘电阻，大致为温度每降低8～10℃，其值将增高1倍。
对于一般低压电动机，在冷态下的绝缘电阻不得低于0.5兆欧。
……2. 电动机安装前应检查电动机是否完整，有无因运输受损或受潮的现象，有无变形和损坏，紧固件是否松动或脱落。
转子转动是否灵活，名牌数据是否符合要求。
电机的绝缘电阻要用500兆欧表进行测量，绝缘电阻必须达到规定值，若绝缘电阻值太低，电动机必须进行烘干处理。
电动机安装场所的环境条件，必须符合电机的要求，对于粉尘较多，有喷水于电机的工作环境，应选用防护等级较高的电动机，一般起重用电机的防护等级为IP44，冶金用电机的防护等级为IP54。
还要保证电动机的环境温度符合电机的要求，起重用电动机应不超过40℃，冶金用电动机应不超过60℃。
安装基础要坚固、结实、有一定的刚度，安装平面要平整，应保证电机运行平稳。
电动机可采用联轴器或正齿轮与负载机械联接。
采用联轴器传动时，电动机轴中心线与负载机械的中心线应重合。
若相差太大，电动机运行时产生强烈振动，会损坏设备。
电动机采用齿轮传动时，齿轮直径应不小于电机轴伸直径的2倍。
3.绝缘电阻测定测量绕组对机壳及绕组之间的绝缘电阻，是最简便而且对绝缘无破坏作用的绝缘试验项目，它可判断绕组绝缘是否严重受潮或损坏。
通常只在电动机运转前，分别测量定予、’转子绕组在冷状态下的对地及相间绝缘电阻。
并检查电动机在热状态下的绝缘电阻，也就是在电动机断电10分钟以内测量其绝缘电阻，也可在温升试验后绕组温度与正常工作温度之差不超过IO'C时测量。
绕组对地及绕组之间绝缘电阻用兆欧表测量。
测量不同电压下电动机的绝缘电阻所用的兆欧表，如表6-4所示。
测量绝缘电阻前，须拆除试验电动机的外部连接线：，然后按图6-la接线，测量各相绕组的对地绝缘，电恩，根据圈6-lb测量相间绝缘电阻。
电动机绝缘电阻测量步骤
电动机绝缘电阻测量步骤
电动机绝缘电阻测量步骤如下：
（1）将电动机接线盒内6个端头的联片拆开。
（2）把兆欧放平，先不接线，摇动兆欧表。
表针应指向“∞”处，再将表上有“l”（线路）和“e”（接地）的两接线柱用带线的试夹短接，慢慢摇动手柄，表针应指向“0”处。
（3）测量电动机三相绕组之间的电阻。
将两测试夹分别接到任意两相绕组的任一端头上，平放摇表，以每分钟120转的匀速摇动兆欧表一分钟后，读取表针稳定的指示值。
（4）用同样方法，依次测量每相绕相与机壳的绝缘电阻值。
但应注意，表上标有“e”或“接地”的接线柱，应接到机壳上无绝缘的地方。
电机绝缘
电机绝缘处理的目的虽然电机的线圈与其它部件在制成定子、转子时，已具有一定的绝缘能力，如漆包线是由漆膜作导线绝缘；铁芯槽内有槽绝缘等。
但漆包线上薄薄的一层漆膜作为导线绝缘，非常薄弱，易受损伤，且漆包线、槽绝缘、槽楔相互移动，电机在启动运行和停止时，绝缘材料要承受电磁振动和机械振动的冲击，还要受到空气中潮气、灰尘、盐雾、和工作环境中腐蚀气体或液滴的浸蚀，并经受运行时发热条件的老化，电机在这种条件下要正常工作，必须将线圈与其相邻部位用绝缘漆浸渍，使导线、槽绝缘等绝缘部件用绝缘树脂包封成为密实坚固的整体。
从电动工具用户调查中得出：电机在使用中出现故障最多的是绕组击穿、绕组短路、绕组断路、绕组烧坏等，这些都属于电机绝缘问题。
电机寿命的长短主要取决于绝缘质量，而电机绝缘质量的好坏，除了和电机绝缘结构有关外，还和电机绝缘处理有关。
绝缘结构属于设计问题，绝缘处理属于制造工艺问题，因此为了保证电机长期可靠运行，绝缘结构一旦设计定型，绝缘处理就是电机制造中一个关键环节。
通过绝缘处理可达到以下目的：(1) 提高电机绝缘的耐潮性能任何绝缘材料在潮湿的空气中或多或少总要吸收潮气。
如电工纸板等，空气中的水分容易沿着毛细管渗入绝缘材料内部，这样绝缘材料的性能就显著下降。
而绝缘处理将绕组、线圈的表面结成一层光滑的无针孔的漆膜或绝缘封闭层，就可以大大减少潮气入侵，从而电机的防潮性能得到提高。
(2) 提高了电机绝缘的耐热性电机绝缘材料在未浸渍绝缘漆以前，材料受热后其内部就分解出气体水分子等低分子物质，并伴有氧化作用发生，材料性能发生变化，如机械强度下降、耐潮性降低、材料变脆，相继电气性能如绝缘电阻、击穿电压降低，这种现象称为绝缘材料的老化，但绝缘处理后绝缘材料和空气的接触面积大大减少，氧化的速度大为降低，在同样的使用寿命下，电机的使用温度可以提高。
因此说，提高了电机绝缘的耐热性。
(3) 提高了电机的导热性电机绝缘层有大量的空气隙，而空气隙的导热性较低，空气隙中充满了浸渍漆料后，由于浸渍漆和灌注体比空气隙的导热性好，因此电机、电器绕组相应提高了热的传导，这样电机的温升就会大大降低，实验数据表明温升可降低10-20%。
电气照明初级工笔试试题库
电气照明初级工笔试试题库判断题：1.电路中某点电位高低，两点间电压的大小，均与参考点的选择有关。
（）答案：×2.半导体中的载流子是电子。
（）答案：×3.电动机铭牌上标有220/380V两个电压数值，是表示绕组的两种不同连接方式（Y-Δ）的线电压额定值。
（）答案：×4.正弦交流电的频率越高，则周期越短。
（）答案：√5.晶体管的发射结正偏时，晶体管一定工作在放大状态。
（）答案：×6.对称三相电动势是指三个频率相同、最大值相等、相位彼此相差1200的正弦电动势。
（）答案：√7.电力拖动的主要组成部分是电动、控制设备和保护设备及生产机械传动装置。
（）答案：√8.照明接线时，必须相线进开关，中性线进灯头。
（）答案：√9.一般刀开关不能切断故障电源，也不能承受故障电流引起的电动力和热效应。
（）答案：×10.用万用表测量电阻时，首先必须调零。
（）答案：√11.施工过程中发生重大未遂事故，可不向上级报告，施工队长可直接调查处理。
（）答案：×12.室内照明支线每一单相回路一般用不大于15A的熔断器或自动开关，最大允许增大到20~30A。
（）答案：×13.室内照明线路水平敷设时，距地面高度不应低于2.5米，垂直敷设时，不应低于1.8米，个别线路低于1.8米时，应穿管保护。
（）答案：√14.车间照明配线中，所选用的导线只要其额定电压大于线路的工作电压，载流量大于线路工作电流，即能安全运行。
（）答案：√15.保护接零线不得使用单股硬线，不得加接熔断器及开关。
接零线截面积的规格必须符合要求，接零线允许串联连接。
（）答案：×16.降低白炽灯泡的额定工作电压，发光效率将大大降低，而寿命却大大提高。
（）答案：√17.各工种的工人，遇有严重人身危险而无保证安全措施的作业时，有权拒绝施工。
（）答案：√18.高压熔断器内熔体熔断，需更换时，通常可在电路停电后进行，也可以带电更换，但应按带电作业操作。
电机绝缘电阻值多少为标准
电机绝缘电阻值多少为标准
电机的绝缘电阻值是衡量电机绝缘性能的重要指标之一。
一般来说，电机绝缘电阻值的标准取决于具体的电机类型、额定电压、工作环境等因素。
然而，根据国际电工委员会（IEC）的标准，通常认为电机绝缘电阻值应该大于1兆欧姆（MΩ）。
需要注意的是，绝缘电阻值的标准也可能因不同国家或地区的标准规定而有所不同。
在一些特殊的工业领域，如航空航天、核电等，对电机绝缘电阻值的要求可能会更为严格。
此外，对于特定的电机类型和应用场景，制造商通常会提供详细的技术规格和绝缘检测方法。
在实际应用中，建议根据相关标准和制造商的建议来确定具体的绝缘电阻值标准，以确保电机的安全可靠运行。
综上所述，电机绝缘电阻值的标准取决于多种因素，但一般认为大于1兆欧姆是一个较为常见的要求。
最终的判断应该结合具体的电机类型、工作环境和相关标准来确定。
三相异步电动机绝缘电阻测量与检修
Байду номын сангаас
三相异步电动机绝缘电阻测量及故障检修 一、定子绕组绝缘电阻测量 (1)选用500V，500MΩ或1000MΩ的兆欧表。兆欧表与电动机的联线不能用双股线，必须用单股线分开单独联接，以免引起误差。 (2)测量前先将兆欧表进行一次开路和短路试验，检查兆欧表是否正常。具体操作为：将两连接线（L线、E线）开路，摇动手柄指针应指在无穷大处，再把两连接线短接一下，指针应指在零处。 (3)在测量前三相交流电动机必须切断电源。先打开电机的接线盒，里面有六个接线柱。三相电机分三角形和星形接法两种、拆开连接铜片时要记住是那种接法，然后用万能表电阻挡1K挡在接线柱上找出三个线组，一般是上下斜对角的。 (4) 测量时，将兆欧表置于水平位置，摇把转动时其端钮间不许短路。手摇发电机应由慢到快，转速应达到120r/min，并保持匀速，使指针稳定。同时注意防止触电。摇动过程中，当出现指针已指零时，就不能再继续摇动，以防表内线圈发热损坏。 (5) 分别测量A、B 、C相对壳；A、B 、C两两之间的绝缘电阻共6次的绝缘电阻均≥0.5兆欧为合格，如果有某个绝缘电阻低于0.5兆欧为不合格。 二、如果绝缘电阻低于0.5兆欧，就说明该电动机的绝缘电阻下降，不经过维修或干燥处理，就不能再继续使用。导致农用电动机绝缘电阻下降的原因及处理方式有以下方法。 1.引出线绝缘套管和引出部分污损老化 对于这种原因导致的电动机绝缘电阻降低，可用眼睛查看绝缘套管是否污损、开裂，引出线引出部分的绝缘是否外伤，然后清除污物，修理不良部分。 2.绕组绝缘异常 原因是电动机使用时间过长，超过其正常使用寿命；安装环境潮湿、运行状况恶劣，例如起动、停转频繁，长期过载运行，长期低电压运行，使绝缘老化。超过正常使用寿命的电动机要及时更换；绝缘老化的，查出绝缘老化不良部分，进行修理或替换。 3. 绕组受潮 农用电动机受潮的原因很多，常见的有雨淋、工作环境潮湿、长时间停用等。另外一个主要原因是电动机绕组通风冷却时，把周围气体中的灰尘、湿气吸入内部，加上旋转时机械应力的作用，致使电动机绕组受潮。诊断的方法是用500伏兆欧表测量绝缘电阻值。常用处理方法是选用：灯泡烘烤、交流电烘干、低压直流干燥、定子铁芯涡流烘干法进行干燥。
电动机绝缘电阻的概念
电动机绝缘电阻的概念：测量电动机的绝缘电阻，就是测量电动机绕组对机壳和绕组相互间的绝缘电阻。
各相绕组的始末端均引出机壳外，应断开各相之间的连接线，分别测量每相绕组之间的绝缘电阻，即绕组对地的绝缘电阻；然后测量各相绕组之间的绝缘电阻，即相间绝缘电阻。
如果绕组只有始端或末端引出壳外，则应测量所有绕组对机壳的绝缘电阻。
四、兆欧表的正确选择和使用：2、兆欧表的正确选择：兆欧表的型式很多，但按照电压等级常用的兆欧表有500、1000、2500伏3重规格。
一般测量低压电器设备的绝缘电阻时，应使用500伏电压等级的兆欧表，否则可能造成设备绝缘被击穿，测量额定电压为500伏以上的电器设备的绝缘电阻时，应选用1000伏或2500伏电压等级的兆欧表，否则会因为电压偏低而影响测量的准确性。
3、兆欧表的使用：（1）测量带电设备的绝缘电阻之前，必须断开被测设备电源，并进行短路接地放电，以保证人身和设备的安全及获得正确的测量结果。
（2）兆欧表有三个接线端钮，其中L表示“线”，E表示“地”，G表示“保护环”（即屏蔽接线端钮）。
测量电缆的绝缘电阻或天气潮湿的时测其它电气设备时，使用保护环G以避免被测设备表面漏电影响测量结果；测量线路对地的绝缘电阻时，兆欧表接线端钮L接线路的导线，接线端钮E接地，；测量电动机绕组对地（外壳）的绝缘电阻时，兆欧表接线端钮L与绕线接线端子连接，端钮E 接电动机外壳；测量电动机或电器的相间绝缘电阻时，L端钮和E端钮分别与两部分接线端子相接；测量电缆的对地（表皮）绝缘电阻，L接电缆心线，E接电缆表皮，G接绝缘层，其它电气设备的接线，可参照这些设备的接线类推。
（3）兆欧表与被测物之间的连接导线必须使用绝缘良好的单根导线，不能使用双根绞线，且与L端连接的导线一定要有良好绝缘，因为这一根导线绝缘电阻与被测物的绝缘电阻并联，此对测量结果影响很大。
（4）用兆欧表测量电气设备的绝缘电阻时，应注意做到：兆欧表放置应平稳，避免表身晃动。
般用兆欧表测量电动机的绝缘电阻值
般用兆欧表测量电动机
的绝缘电阻值
The document was finally revised on 2021
一般用兆欧表测量电动机的绝缘电阻值，要测量每两相绕组和每相绕组与机壳之间的绝缘电阻值，以判断电动机的绝缘性能好坏。
使用兆欧表测量绝缘电阻时，通常对500伏以下电压的电动机用500伏兆欧表测量；对500～1000伏电压的电动机用1000伏兆欧表测量。
对1000伏以上电压的电动机用2500伏兆欧表测量。
电动机在热状态（75℃）条件下，一般中小型低压电动机的绝缘电阻值应不小于兆欧，高压电动机每千伏工作电压定子的绝缘电阻值应不小于1兆欧，每千伏工作电压绕线式转子绕组的绝缘电阻值，最低不得小于兆欧；电动机二次回路绝缘电阻不应小于1兆欧。
电动机绝缘电阻测量步骤如下：
（1）将电动机接线盒内6个端头的联片拆开。
（2）把兆欧放平，先不接线，摇动兆欧表。
表针应指向“∞”处，再将表上有“l”（线路）和“e”（接地）的两接线柱用带线的试夹短接，慢慢摇动手柄，表针应指向“0”处。
（3）测量电动机三相绕组之间的电阻。
将两测试夹分别接到任意两相绕组的任一端头上，平放摇表，以每分钟120转的匀速摇动兆欧表一分钟后，读取表针稳定的指示值。
（4）用同样方法，依次测量每相绕相与机壳的绝缘电阻值。
但应注意，表上标有“e”或“接地”的接线柱，应接到机壳上无绝缘的地方。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一般用兆欧表测量电动机的绝缘电阻值，要测量每两相绕组和每相绕组与机壳之间的绝缘电阻值，以判断电动机的绝缘性能好坏。
使用兆欧表测量绝缘电阻时，通常对500伏以下电压的电动机用500伏兆欧表测量；对500～1000伏电压的电动机用1000伏兆欧表测量。
对1000伏以上电压的电动机用2500伏兆欧表测量。
电动机在热状态（75℃）条件下，一般中小型低压电动机的绝缘电阻值应不小于0.
5兆欧，高压电动机每千伏工作电压定子的绝缘电阻值应不小于1兆欧，每千伏工作电压绕线式转子绕组的绝缘电阻值，最低不得小于0.
5兆欧；电动机二次回路绝缘电阻不应小于1兆欧。
电动机绝缘电阻测量步骤如下：
（1）将电动机接线盒内6个端头的联片拆开。
（2）把兆欧放平，先不接线，摇动兆欧表。
表针应指向“∞”处，再将表上有“l”（线路）和“e”（接地）的两接线柱用带线的试夹短接，慢慢摇动手柄，表针应指向“0”处。
（3）测量电动机三相绕组之间的电阻。
将两测试夹分别接到任意两相绕组的任一端头上，平放摇表，以每分钟120转的匀速摇动兆欧表一分钟后，读取表针稳定的指示值。
（4）用同样方法，依次测量每相绕相与机壳的绝缘电阻值。
但应注意，表上标有“e”或“接地”的接线柱，应接到机壳上无绝缘的地方。
