零序电流互感器图文_民熔.一些重要的零功率变换器参数：变异能力精密限幅系数绝缘要求如何选择上述设置？在两种情况下选择变量：高电流接地系统和低电流接地系统高电流接地系统天啊低电流接地系统这是什么？大电流接地系统的特性：•高质量电流、零级换能器饱和、高二次输出电流和快速分离设备保护保护装置运行良好。
•不平衡电流更大，国家标准允许不平衡电流达到30%的水平名义上的应该考虑避免不对称的流动。
在这方面，设想了两种办法：•协调序列报告和调整保护机制的操作价值。
•统一设备操作条件和选择不同序列变量。
该装置统一操作条件并选择不同的顺序比。
目标：避免不对称电流的技术条件：Le=400AIBPH=30%Le=120A=ID=执行电流=5A Selection Ratio=50%Le=LD=200:510P5结果分析：最大不平衡电流120A，零阶第二输出3A，保护装置不移动。
单相接地、1000A质量电流、约25A次顺序输出、饱和度、瞬态装置跳跃。
统一零序变比，调节保护装置动作值。
目的：躲过不平衡电流技术条件：所有回路le=400~1000A Ibph=30%le=120~300A Id=装置动作电流1~10A可调选择统一变比=200：510P5 结果分析：最大不平衡电流300A，零序二次输出为7.5A，保护装置整定为 8A 不动作。
结论：这是最合理的解决方案，只需要注意保护装置的值范围。
该低电流接地系统通常在1A至10A之间具有低质量电流，因此，如果变化太大，则二次输出是低的，并且容易被干扰。
如果保护装置的起动电流较低，则可以选择50：1，100：1，100：5，150：5及以上，以及75：5，50：5，15：1，10：1，如果保护装置的起动电流较大，但优选地是集成电流，否则精确度较低。
例如，5a质量电流从100：5，0.25a不等，一般超过CSSA的起始电流，一般能够达到0.1a。
容量选项：1，具有CSSA等电子保护的电路阻抗，如果电缆容量大于1*1*0.2=0.2 OHM，容量为5*5*0.2=5VA，电缆容量大于1*1*0.2=0.2，就地安装在开关柜中，则电路阻抗可被忽略。

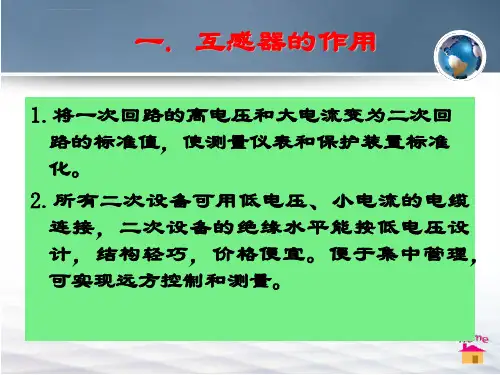

电力系统继电保护互感器的接线方式ppt课件
1 3
I
( k
2
)
2 3
I
( k
2
)
1 3
I
( k
2
)
1 3
I
( k
2
)
Ik( 2 )
2 3
I
( k
2
)
Ik( 2 )
1 3
I
( k
2
)
• 三相完全星形接线需要三个电流 互感器、三个电流继电器和四根 二次电缆，与两相不完全星形接 线相比是不经济的。
• 需注意：当电网中电流保护采用 两相不完全星形接线时，所有线 路上保护装置必须安装在相同的 两相（AC）上，以保证在线路 上发生两点及多点接地短路时， 能可靠地切除故障。
➢ 三相短路时流过继电器电流是 3 倍的短路电流； ➢AB或CB两相短路时流过继电器电流是1倍的短路电流。 ➢AC两相短路时流过继电器电流是2倍的短路电流；
Ir= Ia - Ic
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
• 对完全星形接线及不完全星形接线在 各种相间短路故障时性能分析如下：
• ①对中性点接地（大接地电流电网）和非直接接 地电网中各种相间短路故障都能正确反应，接线 系数为1。
电流互感器的接线方式
（2）三相星形接线和两相星形接线都能反应相间 短路故障，不同的是三相星形接线还可以反应各 种单相接地短路故障，而两相星形接线不能反应 B相接地故障。
电流互感器接线图
电流互感器接线图公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]电流互感器接线图我们从使用功能上将电流互感器分为测量用电流互感器和保护用电流互感器两类，各种电流互感器的原理类似，本文总结各种电流互感器接线图，供参考使用。
测量用电流互感器接线方法测量用电流互感器的作用是指在正常电压范围内，向测量、计量装置提供电网电流信息。
1普通电流互感器接线图电流互感器的一次侧电流是从P1端子进入，从P2端子出来；即P1端子连接电源侧，P2端子连接负载侧。
电流互感器的二次侧电流从S1流出，进入电流表的正接线柱，电流表负接线柱出来后流入电流互感器二次端子S2，原则上要求S2端子接地。
注：某些电流互感器一次标称，L1、L2，二次侧标称K1、K2。
2穿心式电流互感器接线图穿心式电流互感器接线与普通电流互感器类似，一次侧从互感器的P1面穿过，P2面出来，二次侧接线与普通互感器相同。
二电流互感器接线图电流互感器接线总体分为四个接线方式：1.单台电流互感器接线图只能反映单相电流的情况，适用于需要测量一相电流的情况。
单台电流互感器接线图2.三相完全星形接线和三角形接线形式电流互感器接线图三相电流互感器能够及时准确了解三相负荷的变化情况。
（三相完全星形电流互感器接线图）3.两相不完全星形接线形式电流互感器接线图在实际工作中用得最多，但仅限于三相三线制系统。
它节省了一台电流互感器，根据三相矢量和为零的原理，用A、C相的电流算出B相电流。
两相不完全星形接线形式电流互感器接线图4.两相差电流接线形式电流互感器接线图也仅用于三相三线制电路中，这种接线的优点是不但节省一块电流互感器，而且也可以用一块继电器反映三相电路中的各种相间短路故障，亦即用最少的继电器完成三相过电流保护，节省投资。
两相差电流接线形式电流互感器接线图5.其它接线方式原边串联、副边串联电流互感器原边串联、副边串联接线图如下所示，串联后效果：互感器变比不变，二次额定负荷增大一倍。
零序电流互感器安装注意事项及电缆接地线方法 图文 民熔

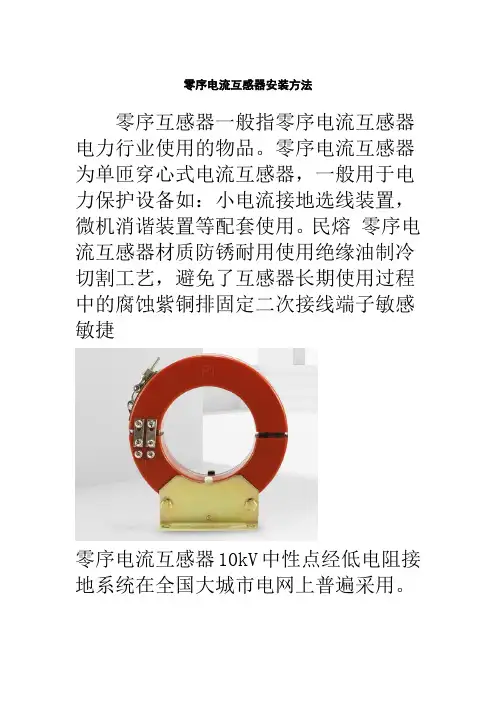

零序电流互感器安装方法零序互感器一般指零序电流互感器电力行业使用的物品。

零序电流互感器为单匝穿心式电流互感器，一般用于电力保护设备如：小电流接地选线装置，微机消谐装置等配套使用。
民熔零序电流互感器材质防锈耐用使用绝缘油制冷切割工艺，避免了互感器长期使用过程中的腐蚀紫铜排固定二次接线端子敏感敏捷零序电流互感器10kV中性点经低电阻接地系统在全国大城市电网上普遍采用。
零序电流互感器变电站、开闭站10 kV 线路零序保护装置采用外附零序电流互感器'>电流互感器方式使用越来越多由于过去零序电流互感器'>电流互感器使用不多，所以在安装使用上发现了许多问题，有的甚至于造成零序保护装置在接地故障时拒动，保护越级。
本文介绍了有关零序电流互感器安装注意事项如下：零序电流互感器安装注意事项及电缆接地线方法，老电工分享，民熔变电站设施安装存在的问题(1)零序电流互感器'>电流互感器应装在开关柜底板上面，应有可靠的支架固定。
但有些厂家或施工单位将零序电流互感器'>电流互感器安装在开关柜底板下面的支架上更有甚者将零序电流互感器'>电流互感器捆绑在电缆上，这违背了开关柜全封闭原则，既不安全，也不防尘，更不防小动物，留下很多隐患。
(2) 电缆终端头穿过外附零序电流互感器'>电流互感器后，电缆金属屏蔽接地线与外附零序电流互感器'>电流互感器的相对位置不正确。
三芯电力电缆终端处的金属护层必须接地良好;塑料电缆每相铜屏蔽和钢铠应锡焊接地线(油浸纸绝缘电缆铅包和铠装应焊接地线)，电缆通过零序电流互感器'>电流互感器时，电缆金属护层和接地线应对地绝缘，电缆接地点(电缆接地线与电缆金属屏蔽的焊点)在互感器以下时，接地线应直接接地(见图1);接地点在互感器以上时，接地线应穿过互感器接地(见图2)，接地线必须接在开关柜内专用接地铜排上，接地线须采用铜绞线或镀锡铜编织线，接地线的截面必须符合规程要求。
