SJ-210粗糙度仪操作说明与注意事项

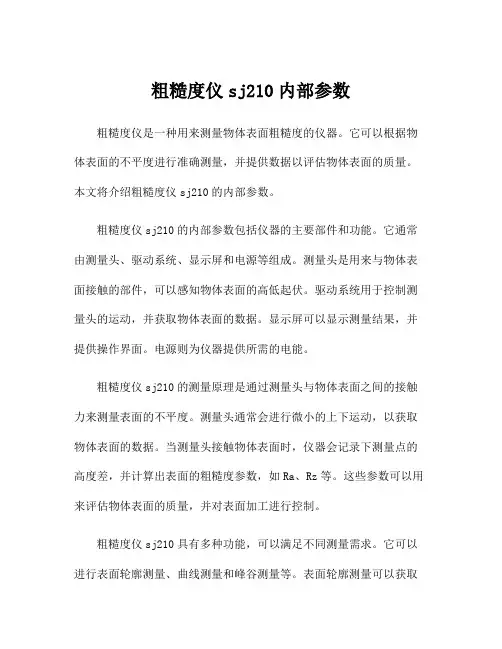

粗糙度仪sj210内部参数
粗糙度仪sj210内部参数粗糙度仪是一种用来测量物体表面粗糙度的仪器。
它可以根据物体表面的不平度进行准确测量，并提供数据以评估物体表面的质量。
本文将介绍粗糙度仪sj210的内部参数。
粗糙度仪sj210的内部参数包括仪器的主要部件和功能。
它通常由测量头、驱动系统、显示屏和电源等组成。
测量头是用来与物体表面接触的部件，可以感知物体表面的高低起伏。
驱动系统用于控制测量头的运动，并获取物体表面的数据。
显示屏可以显示测量结果，并提供操作界面。
电源则为仪器提供所需的电能。
粗糙度仪sj210的测量原理是通过测量头与物体表面之间的接触力来测量表面的不平度。
测量头通常会进行微小的上下运动，以获取物体表面的数据。
当测量头接触物体表面时，仪器会记录下测量点的高度差，并计算出表面的粗糙度参数，如Ra、Rz等。
这些参数可以用来评估物体表面的质量，并对表面加工进行控制。
粗糙度仪sj210具有多种功能，可以满足不同测量需求。
它可以进行表面轮廓测量、曲线测量和峰谷测量等。
表面轮廓测量可以获取物体表面的整体形状和轮廓。
曲线测量可以测量物体表面的曲率和弯曲程度。
峰谷测量可以评估表面的最高峰和最低谷的高度差。
同时，粗糙度仪sj210还可以保存和导出测量数据，方便用户进行数据分析和处理。
除了以上功能，粗糙度仪sj210还具有一些常见的测量参数和指标。
其中，Ra是一个常用的表面粗糙度参数，表示单位长度内表面不平度的平均值。
Rz是另一个常用的表面粗糙度参数，表示单位长度内表面峰谷高度的平均值。
同时，粗糙度仪sj210还可以通过设置不同的滤波器来控制测量结果的频率范围，以便更好地适应不同的表面特征。
总之，粗糙度仪sj210是一种功能强大的测量仪器，适用于各种物体表面的粗糙度测量。
它的内部参数包括测量头、驱动系统、显示屏和电源等。
它采用测量头与物体表面的接触力来测量表面的不平度，并提供多种功能和测量参数以满足不同的测量需求。
通过精确的测量和评估，粗糙度仪sj210可以帮助用户控制和改善物体表面的质量。
SURFTEST SJ-210 310 便携式表面粗糙度测量仪使用手册说明书
Portable Surface Roughness Tester Surftest SJ-210/310 SeriesSurftest SJ-210 SeriesThe Surftest SJ-210 is a user-friendly surfaceroughness measurement instrument designedas a handheld tool that can be carried with youand used on-site.Refer to page 4 to 7 for details.Surftest SJ-310 SeriesThe Surftest SJ-310 is a compact, portable, easy-to-use surface roughness measurementinstrument equipped with extensive measurement and analysis features.Refer to page 8 to 11 for details.Enhanced power for making measurements on siteCharging is reduced approximately one quarter of the time compared with conventional models. The detector supports a variety of measurement orientations and can perform measurements up against a wall surface or while facing upward. When combined with optional accessories such as a height gage adapter, the detector can perform measurements in various orientations and settings.High-speed USB communicationMemory card support Data can be transferred to and from a computer via the high-speed USB interface.The memory card slot lets you store large amounts of data onto a memory card.Applicable standards In addition to JIS and ISO, the Surftest SJ-210 also complies with ANSI and VDA standards.Battery The battery charges in one quarter of the time of previous Mitutoyo products.The drive unit can be separated from the display unit by using a cable, allowing more flexible measurement.The driver can be separated and reattached in one simple step.There are many different kinds of drivers and detectors available.(Refer to page 6, 13, 14 for details.)Operation keys Color graphic LCD Large, 2.4-inch LCDBacklight Multilingual support The displayinterface supports 16 languages.Drive unit S ur f test SJ-2Advanced featuresAdvanced data storage capabilitiesStylus alarm functionEasy settingSetting parameters and recalculating results•T he highly visible 2.4-inch color graphic LCD with backlight letsyou view the screen easily even in dark environments.•T he multilingual display interface supports 16 languages, whichcan be freely switched.•A ccess to features can be password-protected.•A quick-charge, long-life battery is provided.•U p to 10 measurement conditions can be stored in the internalmemory. Conditions can be quickly read according to theworkpiece.•A n optional memory card can be used as an extended memory tostore large quantities of measured profiles and conditions.•A n alarm warns you when thecumulative measurement distanceexceeds a preset limit. This featurecan be used to prevent problems thatwould be caused by worn out styli. Anyvalue can be specified as the limit.•D isplayed settings can be easilychanged by pressing the left and rightarrow keys under the sliding cover. Forexample, these keys can be used toswitch the cut-off value ( c) and thenumber of sampling lengths (N) on themeasurement screen.•T he required parameters can be selectedfrom the screen. The sub-menu alsolets you specify detailed settings suchas the tolerance. After completingmeasurement, the parameters can bechanged and calculation can be executedagain* using the new parameters.* M ay not be possible, depending on themeasurement conditions.•M any interface options:• A USB interface is equipped asstandard.• T he Surftest SJ-210 alsoprovides an RS-232C output,Digimatic output, printeroutput, and foot switch input.•A ssessed profiles, load curves, andamplitude distribution curves can bedisplayed in addition to calculationresults.Assessed profiles can also be zoomedup and down.•P ass/fail results are displayed incolor.•T he display mode can be easily switched between portrait andlandscape.•C alculation results are displayed inlarge characters.(Example of themeasurement screen) Extensive display features that assist measurementThe driver can be separated from the display unit and reattached Selectable from the following two items.•Measuring force: 0.75 mNStylus tip:T ip radius 2 µmTip angle 60°• M easuring force: 4 mNStylus tip: T ip radius 5 µmTip angle 90°Stylus contact with the workpiece is indicated by color coding in the display. This is helpful when visibility of the surface to be measured is restricted (e.g. when measuring within a shrouded feature or groove).A wide range of optional detectors is available, including detectors Detaching drive unit from Display unitA convenient carrying case issupplied as standard for protecting the instrument in the field.Detector supplied as standardDrive units (selectable)Standard drive unitTransverse tracing drive unitRetractable drive unitP opular standard drive unit B est suited for measurement ofnarrow, shrouded workpiece features such as crankshaft, EDM parts, etc. (Patent Registered in Japan)No contact T he detector is in the retractedposition at rest so it is immune from damage when inserted into a feature whose profile cannot be easily seen, such as a blind hole, etc.Storing drive unit in Display unitContactSJ-210 Series Specifications*1 Calculation is available only when selecting the VDA, ANSI, or JIS '82 standard.*2 Calculation is available only when selecting the ISO '97 standard.*3 Calculation is available only when selecting the JIS '01 standard.*4 Calculation is available only when selecting the ANSI standard.*5 Not available when selecting the JIS '82 standard.*6 Order the SJ-210 printer (178-421, optional accessory) separately. See page 19 for details about the SJ-210 printer. *7 Standard deviation only can be selected in ANSI. 16 % rule cannot be selected in VDA.*8 Auto-sleep function is invalid when AC adaptor is used.*9 For connecting the calculation display unit and drive unit.Note: T o denote your AC line voltage add the following suffixes (e.g. 178-560-11A).The large 5.7-inch color graphic touch-screen LCD provides excellent readability. Furthermore, selecting icons from the touch panel display * provides intuitiveand easy operation. The integrated high-speed printer offers the user the ability to perform the entire measuring and printing process with the push of a single button (START button). * Text display can also be selected.BAC and ADC curves can be printed in addition to calculation results (including pass/fail results) andassessed profiles. The printer offers an easy-to-understandlayout and can also print horizontally to match the content displayed on the LCD. Furthermore, printing speed is approximately 50 % faster than conventional models.Sheet buttonsFrequently used functions, such as the measurement start button, are provided as rugged sheet buttons with excellent durability.Measurement ResultMeasured profileOne-touchswitchingBAC curve ADC curveHigh-speed printerDP-1VA LOGGER *USB keyboard signal conversion type *U-WAVE-T *U-WAVE-R *USB Input Tool Direct *PC* Refer to page 17 for details.Detector supplied as standardOne of two types may be selected:• M easuring force: 0.75 mNStylus tip: T ip radius 2 µmTip angle 60°• M easuring force: 4 mN Stylus tip: T ip radius 5 µmTip angle 90°Drive units• Standard drive unitPopular standard drive unit• Transverse tracing drive unitBest suited for measurement ofnarrow, shrouded workpiece features such as crankshaft bearings, EDM parts, etc. (Patent Registered in Japan)• Retractable drive unitThe detector is in the retracted position at rest so it is immune from damage when inserted into a feature whose shape cannot be easily seen, such as a blind hole, etc.A wide range of optional detectors is available, including detectors for small holes, extra small holes, gear tooth surfaces, and deep grooves.User friendly, high-functionality display unit with integrated high-speed printer Highly functional detectors and drive unitsLinks to a wide variety of external instruments Built-in batteryWith drastically enhanced power compared to conventional models, the Surftest SJ-310 can make 1,500 continuous measurements on a full charge achieved in 4 hours.PC. You can also connect to a PC using the USB connector and use a dedicated software application to perform everything from measurement control and S ur f test SJ-310 SeriesS ur f test SJ-310 SeriesThe display can be switched between icon and text, providing easy, user-friendly operation.Additionally, the guidance feature provides detailed explanations of touch-screen buttons.You can not only magnify or shrink waveforms, but also calculate the coordinate difference between two points using a ruler operation. You can quickly check the irregularity status without waiting for a printout.With the Surftest SJ-310, you can delete portions of measurement data. This feature allows you to make new calculations by deleting data that should not be included in parameter calculation, such as data on a scratch.Setting assessment conditions is simple because you can select the desired condition from a displayed list (e.g., standard, parameter).Icon TextBy specifying a tolerance in advance, you can display pass/fail results in color.OK +NG -NGSwitches between icon and text display Easy specification of assessment conditions from a list Zooming waveforms and analyzing coordinate differences Displaying GO/NG judgment results Deleting unnecessary data Surface texture symbol entryYou can enter assessment conditions using ISO/JIS surface texture symbols.(Patent registered in Japan, U.S.A., Germany, UK, France) (Patent pending in China)Using the result of a single measurement, you can make calculations or analyze assessment profiles under two different assessment conditions (standard, profile, filter, etc.) without using the recalculation feature.An alarm warns you when the cumulative measurement distance exceeds a preset limit. This feature can be used to prevent problems that would be caused by worn out styli. Any value can be specified as the limit.You can make a maximum of 300 statistical measurements using up to three parameters to obtain averages, standard deviations, maximums, minimums, passing rates, and histograms (upper and lower limits can be displayed). This feature is ideal for day-to-day data management.Measurement results can be presented in the form of a 1-parameter, profile, 4-parameter or trace display.Stylus contact with the workpiece is indicated by color coding in the display. This is helpful when visibility of the surface to be measured is restricted (e.g. when measuring within a shrouded feature or groove).1-parameter display: o ne parametermeasurement result Profile display: o ne parameter measurementresult and the measured profile 4-parameter display: m ultiple parametermeasurement results Trace display: t he ten latest measurementresults using the same parameterAfter completing measurement, you can modify the assessment conditions (standard, profile, and parameter) and easily recalculate the results using the new condition.* * Not possible with all measurement conditions.No contact ContactSJ-310 SeriesMeasurement results can be displayed in several waysRecalculation functionDual assessment of a single measurement Positive stylus contact indicationStylus alarm functionExtensive statistical processing featuresSpecificationsSJ-310 Series Specifications*6 Standard deviation only can be selected in ANSI.16% rule cannot be selected in VDA. *7 Auto-sleep function is invalid when AC adapter is used.*8 F or connecting the calculation display unit and drive unit.• • Drive unit stored inside display unit (Standard detector installed in drive unit)Dimensions25.4mm = 1"25.4mm = 1"DimensionsDetectorsUnit: mm25.4mm = 1"12AAA217Note 2: Not available for the transverse tracing drive unit.Note 1: Standard accessory for the standard/ retractable drive unit of the SJ-310 Series Note 2: Not attachable to the detector side of the transverse tracing drive unit.Note 1: Standard accessory for the standard/ retractable drive unit of the SJ-310 Series Note 2: Not available for the transverse tracing drive unit.12AAE644Note 1: T ransverse tracing typestandard accessory.Note 2: D edicated to thetransverse tracing drive unit.12AAA21612AAA221(Mounting spigot diameter is 8 mm)12AAA220(Mounting spigot diameter is 9.5 mm)12AAA210Note: N ot available for thetransverse tracing drive unit.12AAA21812AAE643Note 1: Transverse tracing typestandard accessory.Note 2: D edicated to thetransverse tracing drive unit.12AAA219Note: N ot available for thetransverse tracing drive unit.12AAA22212BAA303Note: For connecting calculation display unit and drive unit.Optional accessories for SJ-210/310 SeriesDrive unit accessoriesOptional accessories for SJ-210/310 SeriesEnhances measurement efficiency by facilitating the measurement setup of multiple workpieces of the same type and of the hard-to-access sections of a workpiece.Setting attachmentsNote: Not available for the transverse tracing drive unitThe V-width is adjustable to the cylinder diameter facilitating axial measurement of a wide range of cylinder diameters.• Adjustable range: ø5 - ø150 mm 178-033Greatly facilitates measurement of internal wall surfaces of, for example, a cylinder block.• Applicable diameter: ø75 - ø95 mm •Accessible depth: 30 - 135 mm 178-035This attachment is ideal for measuring a flat area of a workpiecethat has an indentation or step that makes it difficult to attach the drive unit.178-034• Custom-made for special orderAny specified attachment other than above listed can be custom-made for special order. Please consult your local Mitutoyo sales office.Example: measurements for crankshaft, cylinder-block boresThis unit allows you to remotely load Surftest SJ-210/310 Series calculation results (SPC output) into commercial spreadsheet software on a PC.You can essentially use a one-touch operation to enter the calculation results (values) into the cells in the spreadsheet software.This unit allows you to load Surftest SJ-210/310 Series calculationresults (SPC output) into commercial spreadsheet software on a PC via a USB connector. You can essentially use a one-touch operation to enter the calculation results (values) into the cells in the spreadsheet software.U-WAVE-T *(Connects to the SJ-210/310 Series)02AZD880G* R equires the optional connection cable.02AZD790DU-WAVE-R (Connects to the PC)02AZD810D USB Input ToolUSB keyboard signal conversion type*IT-016U 264-016-10* R equires the optional connection cable.1 m: 9369372 m: 965014USB Input Tool-Direct USB-ITN-D06AFM380DCalculation results input unit INPUT TOOLMeasurement Data Wireless Communication System U-WAVEA foot switch is used to trigger measurement. This tool is very useful in cases where you need to measure the same workpiece multiple times using jigs and other fixtures.12AAJ08812AAW452 / 64PMI244Note 1: m icro SD card (with a conversionadapter to SD card)Note 2: N ot all memory cards can berecognized. Please use the optional SD memory card.Foot switch Memory card (2GB / 8GB)By connecting this printer to the Surftest SJ-210/310 Series' digimatic output, you can print* calculation results, perform a variety of statistical analysis, draw a histogram or D chart, and also perform complicated operations for X-R control charts.264-505ADisplay: Ra = A pprox. 3 µm,Approx. 0.4 µm 178-604Note: R a = Approx. 0.4 µm can only beused for stylus tip checking.•S J-210/310Series DP-1VA LOGGER Connecting cable1 m: 9369372 m: 965014* T he symbol 'µm' is not printable, but measurement results can still be printed out without setting the measurement unit.Digimatic mini processor DP-1VA LOGGER Roughness specimen W Example of the connection with SJ-210Optional accessories for SJ-210/310 SeriesThe Surftest SJ-210/310 Series has a USB interface, enabling setting up measurement conditions and starting the measurement via PC.We also provide a program that allows you to create inspection record tables using a Microsoft Excel* macro.The optional USB cable is also required.• U SB cable for SJ-210 Series (2 m)12AAL068• U SB cable for SJ-310 Series12AAD510Note: U SB Communication cable (commercial item: Equivalent to A and mini-Btype for device-host A)* Windows OS and Microsoft Excel are products of Microsoft Corporation.Required environment *:• OS: W indows 7Windows 8 Windows 10• S preadsheet software:Microsoft Excel 2010 Microsoft Excel 2013 Microsoft Excel 2016More advanced analysis can be performed by loading SJ-210/310 Series measurement data to software program FORMTRACEPAK-AP via a memory card (option) for processing back at base.Refer to the FORMTRACEPAK Bulletin No. 2010(2) for more details.Simplified communication program for SURFTEST SJ-210/310 SeriesContour/Roughness analysis software FORMTRACEPAK-AP FORMTRACEPAKSURFACE ROUGHNESS/CONTOUR ANALYSIS SOFTWAREAssessed profiles, calculation results and curves can be printed out byconnecting the SJ-210-dedicated printer, which is palm sized (W×D×H: 93×125×70 mm) and can run on an internal battery.Power supply can be selected. (AC adapter or battery pack)P rintable items: Measurement conditions, calculation results, assessed profile, bearing area curve (BAC), amplitude distribution curve (ADC), and environment settings.Protective sheet for the color LCD (5-sheet set) 12AAL066Connecting cable (for SJ-210 Series)12AAL067Unit configuration:1) Printer main unit 1 unit2) Printer connecting cable (For the connection to the SJ-210) 3) Printing paper 6 rolls 4) Battery pack 1 piece5) Exclusive use AC adaptor (with AC power cord) 1 pieceExample of the output by the printerPrinter supplies:Printing paper standard type (5 rolls) 270732Durable printer paper (5 rolls) 12AAA876For SJ-210 SeriesFor SJ-310 Series 178-421AOptional AccessoriesPrinter paper standard type (5 rolls) 270732Durable printer paper (5 rolls) 12AAA876Touch-screen protector sheet (10 sheets) 12AAN040Connecting cable (for SJ-310 Series)12AAA882• P rinter for SJ-210• O ptional accessories and consumables for SJ-210• O ptional accessories and consumables for SJ-310Sensor Systems Test Equipmentand Seismometers Digital Scale and DRO Systems Small Tool Instrumentsand Data Managementbasis.Mitutoyo America CorporationOne Number to Serve You Better1-888-MITUTOYO (1-888-648-8869)M3 Solution Centers:Aurora, Illinois (Headquarters)Boston, MassachusettsCharlotte, North CarolinaCincinnati, OhioDetroit, MichiganLos Angeles, CaliforniaSeattle, WashingtonHouston, Texas2M 1220 • Printed in USA • March 2021©221MitutoyoAmericaCorporationFind additional product literatureand our product catalogNote: All inform ation regarding our products, and in particular the illustrations, drawings, dim ensional and perform ance data contained in this printed matter as well as other technical data are to be regarded as approximate average values. We therefore reserve the right to make changes to the corresponding designs. The stated standards, similar technical regulations, descriptions and illustrations of the products were valid at the time of printing. In addition, the latest applicable version of our General Trading Conditions will apply. Only quotations submitted by ourselves may be regarded as definitive. Specifications are subject to change without notice.Mitutoyo products are subject to US Export Administration Regulations (EAR). Re-export or relocation of our products may require prior approval by an appropriate governing authority.Trademarks and RegistrationsDesignations used by companies to distinguish their products are often claimed as trademarks. In all instances where Mitutoyo Am erica Corporation is aware of a claim, the product nam es appear in initial capital or all capital letters. The appropriate companies should be contacted for more complete trademark and registration information.。

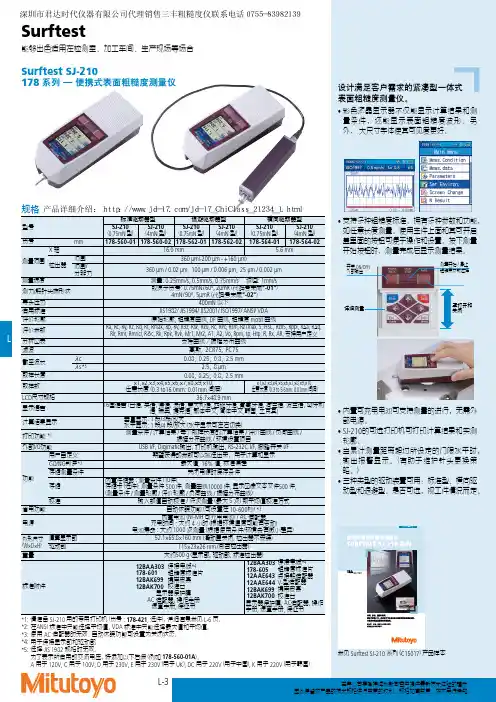

三丰 Surftest SJ-210 面粗糙度测量仪系列说明书
三丰公司秉承持续创新向客户提供最新技术体验的理念。
因此保留对产品的技术规格进行变更的权利。
规格如有变更，恕不另行通知。
便携式表面粗糙度测量仪
Surftest SJ-210 系列(C15017测量开始/停止 粗糙度参数选择
开关 ON/OFF/外部输出
罩打开和关闭
支持多种粗糙度标准。
拥有多种参数和功能，如任意长度测量。
使用主件上面和其可开启盖里面的按钮可便于操作和设置。
按下测量开始按钮时，测量完成后显示测量结果。
置可充电电池可支持测量的进行，无需外的可选打印机可打印计算结果和实测累计测量距离超过所设定的门限水平时，输出报警显示。
(有助于维护针头更换策种类型的驱动装置可用：标准型、横向驱动型和退避型。
是否可选，视工件情况而定。
产品详细介绍：ｈｔｔｐ：／／ｗｗｗ．ｊｄ－１７．ｃｏｍ／ｊｄ－１７＿ＣｈｉＣｌａｓｓ＿２１２３４＿１．ｈｔｍｌ。
三丰SJ210操作规程
三丰SJ210操作规程三丰SJ210是一种便携式的三坐标测量仪器，广泛应用于精密制造、机械加工、汽车、航天等行业。
为了能够正确、高效地操作SJ210，以下是一份操作规程。
一、准备工作1. 确保SJ210测量台面平整、稳定，无干扰物。
2. 检查SJ210是否处于正常工作状态，确认电池电量充足。
3. 准备好需要测量的零件以及相应的夹具、夹具台等。
二、开机与关机1. 开机：按下SJ210侧面的电源开关，待显示屏亮起并显示操作界面后，即可开始操作。
2. 关机：长按SJ210侧面的电源开关，出现关机提示后，按照提示操作即可。
三、测量操作1. 选择测量模式：在SJ210操作界面中，通过触摸屏或按键选择测量模式，如点测量、线测量、圆测量等。
2. 定位参考点：使用夹具夹住待测对象，通过调节夹具、夹具台等，确保待测对象与测量台面之间垂直、水平等。
然后，在SJ210上选择合适的参考点，使其与待测对象对齐。
3. 开始测量：按照测量模式相关的操作步骤，从起始点开始测量，将SJ210探头轻轻触碰待测对象表面，待测量完成后，将探头移开。
4. 测量数据处理：SJ210会自动记录测量数据，并显示在操作界面上。
根据需要，可以进行数据处理，如计算线段长度、角度等。
5. 多点测量：在测量过程中，可以选择多个测量点，再进行相应的测量操作。
记得在每次测量前，重新定位参考点。
四、数据输出与保存1. 数据输出：SJ210可以通过USB接口或无线蓝牙方式，将测量数据输出至电脑或其他设备中。
按照需要进行设置，并按照操作提示操作即可。
2. 数据保存：在SJ210中，可以选择将测量数据保存至其内部存储器中。
也可以选择将数据保存至外接设备（如U盘、SD卡等）。
根据需要进行设置，并按照操作提示操作即可。
五、注意事项1. 在使用SJ210时，应注意保护其探头，避免碰撞或摔落，以免损坏探头。
2. 在操作过程中，应注意保持测量环境清洁、整齐，避免灰尘、油污等物质对测量结果产生干扰。

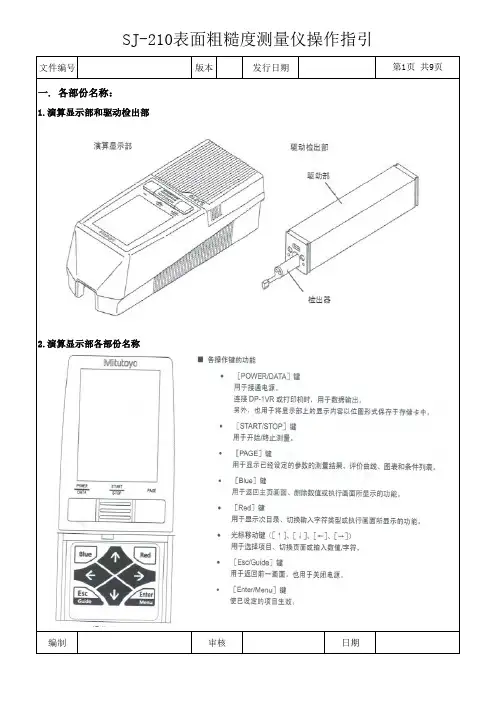

SJ-210表面粗糙度测量仪操作指引
编制日期一. 各部份名称：1.演算显示部和驱动检出部审核2.演算显示部各部份名称编制日期二.仪器操作1.检出器的安装和拆卸：1.1 安装和拆卸检出器，应先将电源关闭(长时间按[Esc/Guide]键)。
在电源接通的情况下安装或拆卸，则仪器可能受损。
1.2 安装和拆卸检出器，应将驱动部置于原点位置后再进行操作。
如果驱动部不在原点位置，则不仅安装和拆卸困难，而且仪器可能受损。
审核3.驱动检出部各部份名称编制日期1.4 请勿触碰测针。
否则测针可能受损。
审核1.5 确认检出器一侧和驱动一侧的连接器方向后，小心地将检出器垂直地嵌入到驱动部孔中。
1.3 检出器安装和拆卸时，请务必握住检出器的主体部分。
如果握住尖端或测针部位，则仪器可能受损。
编制日期江鑫淋审核2.驱动检出器的安装：1.将驱动检出部按箭头（1）有方向嵌入演算显示部，用驱动检出部固定销固定。
2.将驱动检出部朝箭头（1）方向按压，同时按箭头（2）方向下行，用驱动检出部固定板脚来固定。
1.7 检出器的拆卸，使用SJ-210完成测量操作后，为防止仪器触碰而损坏，请将检出器从驱动部上拆卸下来保管。
驱动部位于原点的位置时，小心地将检出器从驱动部垂直地拔出来。
1.6 检出器确实嵌入后，检出器的情况如下图所示，在检出器上方可以看见的螺丝位置和检出部导轨的端面基本一致。
编制日期江鑫淋审核4.数据线的使用驱动检出部不按装在演算显示器上时，请如下图所示用数据线连接后再使用。
注意：拆卸驱动检出部时，请不要按压检出部。
否则测针可能受损。
1.将A朝箭头（1）方向按压，同时朝箭头（2）方向提起，用演示显示部的驱动检出部固定板脚下拆卸出来。
2.将B朝箭头（3）方向按拉，同时从演示显示部的驱动检出部固定销下拆卸出来。
3.驱动检出器的拆卸：：编制日期江鑫淋审核5.1.3 确认测针正确接触面. 另外，也请确认检出器和测量面是否平行。
5.1 测量物的测量面比SJ-210大时，将SJ-210放在测量物上面。
粗糙度测量仪使用方法说明书
粗糙度测量仪使用方法说明书一、引言本说明书旨在介绍粗糙度测量仪的使用方法，帮助用户正确操作仪器，得到准确可靠的测量结果。
请在使用前仔细阅读本说明书，并按照指示进行操作。
二、仪器概述粗糙度测量仪是一种用于测量物体表面粗糙度的仪器，可以广泛应用于各种工业领域。
本仪器具有测量范围广、精度高、操作简便等特点，适用于各种不同材料和形状的工件表面。
三、仪器组成1. 主机：包括显示屏、操作面板、控制按钮等部分。
2. 探头：用于接触被测物体表面，测量其粗糙度。
3. 电源适配器：提供仪器所需的电源供应。
四、使用步骤1. 连接电源适配器：将电源适配器插头连接到主机背面的电源插孔，然后将电源适配器插头插入电源插座，注意电源适配器输出电压与实际电源电压匹配。
2. 打开仪器：按下主机上的电源按钮，待仪器开机后，等待系统自检完成。
3. 测量参数设置：操作面板上提供了各种测量参数设置选项，包括测量范围、测量单位、采样长度等。
按照实际需求，通过操作按钮进行参数设置。
4. 选择探头：根据被测物体的表面形状和材料特性，选择适合的探头类型，并将其安装在主机上。
5. 接触测量：将探头轻轻接触被测物体表面，保持平稳，避免晃动或施加过大的力量，确保测量结果准确可靠。
6. 结果显示：仪器会实时显示测量结果，包括粗糙度数值、曲线图以及统计数据等。
根据需要，可以进行数据保存或打印。
7. 关机：测量完成后，按下主机上的电源按钮，将仪器关闭，并拔掉电源适配器。
五、注意事项1. 在测量过程中，保持被测物体表面干净，避免有任何杂质和污染物影响测量结果。
2. 使用过程中避免剧烈震动和撞击，防止影响仪器的测量精度和性能。
3. 在操作仪器前，请确保已经阅读并理解本说明书中的所有内容，并按照指示操作。
4. 仪器不耐受高温、潮湿和腐蚀性气体环境，请在适宜的环境条件下进行使用和存储。
5. 若有任何疑问或异常情况发生，请立即停止使用，并联系售后服务部门寻求帮助。
六、维护保养1. 清洁保养：定期清洁仪器表面和探头，使用干净柔软的布进行擦拭，避免使用有腐蚀性的清洁剂。
三丰SJ-201P粗糙度仪使用规范
MODE/ESC 转换至其他条件 设置模式 退出键
有效期 二：进行校正（增益调 整（）1）按下 [键C，AL显/S示TD目/R前AN登GE录] 的校 正值基，准将显示值与粗糙度 标准片 的数据进行对比。 （2）数值相同时，按 下糙[度n标/E准NT片]，。准数备值测不量同 时值，。需使要用更[C改UT校OF正F/基]准、 键[ ]、[REMORT/ ] 键进行更改。 （3）安装粗糙度标准 片（。4）按下 [（S5T）AR测T/量ST结OP束]键后，按开下始 [n/ENT]键
02
SJ-201P型粗糙度仪
有效期 六：更改测量曲线的设 置（1）在测量状态下， 按转换至测量曲线设置模 式。 （2）按下[CUTDFF ]或 [（3]），按转下换[测n量/E曲NT线]键的， 确定更改内容。
五：更改测量条件 （1）更改截取值：在 测量模（式每的按状一态次下按按键， 显示值按照0.8-2.5-
(2)更改区间数：测量 结按束 键后 就按 按下 照[1n-/3E-N5T-]L的 顺序进行转换。）
七：表面粗糙度测量的 要将点检测器平行于测量 面探，针以正确确保的接触测量面 。
编制部门 品质部
编制日期 第 2页 共 2 页
编制
审核
批准
作业指导书
文件名称
文件编号
版本
粗糙度仪使用规范
02
适用范围
SJ-201P型粗糙度仪
一：电源ON/OFF的方法 ON:按[POWER/DATA]键 。OFF:[REMOTE/ ]键， 电源自动关闭。
START/STOP 开始/中断测量
液晶画面 显示测量结果和 设置状态
粗糙度仪操作规程
粗糙度仪操作规程
一、开机
依次接通驱动器单元的电源开关、电脑、打印机的电源开关,启动Tims软件。
二、测量
1、根据被测工件,设定相应的测量条件和输出参数。
2、使用预备的水平调整台及测量工件，调整好工件的水平位置，在整个测量范围内移动传感器（或工件），水平计一直为绿色显示。
2、按“测量”按钮、屏幕将实时显示形状,测量结束后,切换到“二维粗糙度分析”画面,同时显示测量结果.
3、对分析画面的测量结果进行保存、打印。
三、关机
依次关闭Tims软件、计算机、打印机电源开关、驱动器电源开关。
四、操作注意事项
1、在向下移动时，必须是测针首先接触物体，否则会把传感器或控制部内部驱动板损坏。
2、紧急情况（如自动测量时，驱动部向下移动时，测针没有首先接触物体）发生，必须使用紧急按钮。
3、为了安全不得不按紧急停机按扭,解除紧急停机恢复开机前,请务必先排除导致紧急停机的原因,并确认设备已处于安全状态。
4、每月至少对机器进行一次校正。
5、使用已磨损或崩损的探针，测量结果会有误差。
因此必须定期对探针进行检查。
6、定时用润滑油和润滑脂对驱动部和立柱润滑。
浙江明泰标准件有限公司
二00六年四月。
粗糙度仪使用方法
粗糙度仪使用方法
粗糙度仪是一种用于测量表面粗糙度的仪器，广泛应用于金属、非金属材料、机械制造等领域。
以下是粗糙度仪的使用方法：
1. 准备工作
a. 确保粗糙度仪已充电或连接电源；
b. 检查工件表面，确保其无油污、灰尘或其他杂质；
c. 将工件固定在稳定的支撑上，确保在测量过程中不会移动。
2. 开机与校准
a. 按下粗糙度仪的电源键，开启仪器；
b. 按照仪器说明书的要求，选择合适的测量参数（例如测量方式、滤波方式、评价长度等）；
c. 将探头放在附带的标准表面上进行校准。
按下校准键，等待仪器提示校准成功。
3. 测量
a. 将粗糙度仪的探头轻轻放在工件表面上，确保探头与表面接触良好，并且与测量方向一致；
b. 按下开始键，启动测量。
粗糙度仪会自动测量并记录数据；
c. 若仪器未自动保存数据，需手动按下保存键，将数据保存到仪器内存中。
4. 读取数据
a. 在屏幕上查看测量结果，并了解工件表面的粗糙度；
b. 如有必要，可通过数据输出接口将测量结果导出到电脑进行
进一步分析。
5. 关闭仪器
a. 按下电源键，关闭粗糙度仪；
b. 清洁探头，将粗糙度仪放回仪器箱中妥善保存。
注意事项：
1. 使用粗糙度仪前，请阅读仪器说明书，了解仪器的性能、功能及操作方法；
2. 使用过程中，请遵循仪器说明书中的注意事项和安全规定；
3. 测量前，务必先进行校准，确保测量结果的准确性；
4. 测量时，请避免探头受到冲击或磨损，以免影响测量结果；
5. 使用完毕后，请及时关闭仪器，清洁并妥善保存。
粗糙度仪特安全操作及保养规程
粗糙度仪特安全操作及保养规程粗糙度仪是一种广泛用于不同领域的精密测量仪器。
它的原理是利用粗糙度测量头的接触力与被测物体表面的摩擦力之间的关系，通过转化和计算得出表面粗糙度参数。
在使用粗糙度仪进行测量时，需要注意安全操作和正确的保养，以保证测量数据的准确性和仪器的稳定性。
以下是粗糙度仪的特安全操作及保养规程。
一、安全操作规程1.1、基础安全要求在使用粗糙度仪时，必须按照以下基础安全要求：1.粗糙度仪必须位于平稳的操作台面上，并且固定牢固。
2.操作人员必须具备相关专业知识和经验，并了解所要测的物体表面状况和相关测量参数。
3.操作人员必须遵守操作规程，不得随意更改测量参数、接口和连接线路。
4.在使用过程中，必须佩戴防静电服或其他防静电装备，以避免静电对仪器及测量结果的影响。
1.2、操作步骤使用粗糙度仪的具体操作步骤如下：1.将被测物体置于测试台上，确保测试台与被测物体完全接触。
2.连接仪器的电源线，打开电源开关，等待仪器启动并进入待测状态。
3.选择测量参数及相关设置，根据被测物体的特性进行适当的选择和校准。
4.将粗糙度传感器按照要求贴附或接触到被测物体表面，保持传感器与被测物体始终平行，确保测量结果的准确性。
5.启动测量，等待测量结果的出现。
6.获得测试结果后，关闭仪器，切断电源，拆卸传感器并将其清洁干燥。
二、保养规程对于使用粗糙度仪，保养十分重要，下面列出了几点保养建议：2.1、日常保养1.在使用前，必须检查相关接口和连接线路是否完好无损。
2.在使用过程中，必须定期清洁粗糙度传感器和测试台面，以保证精准的测量数据和稳定性。
3.如果发现异常情况或仪器出现故障，应及时通知仪器维修人员进行维修和保养。
2.2、长期保养1.粗糙度仪在长期不使用时，应放置于干燥、通风良好的环境中，并定期通电进行启动检查。
2.不论是在使用过程中还是长期未使用时，粗糙度仪必须避免受到强磁场和强电场的干扰，以保证测量数据的准确性。
3.长期不使用时，应考虑进行定期维护和校准，以保证仪器的可靠性和稳定性。
粗糙度测试仪操作规范
实验室设备操作指导
粗糙度测试仪操作规范 文件号Doc. No.: Qc-lab-wi-400
编制 尹凤超 审核 刘伟洪
审批/ 日期 2007.3.22 Prepared Reviewed Approved/ date
文管中心QC
page 1 of 1
版号/ 日期 1/2007.3.22 Doc. Control center Issue/ date
粗糙度测试仪操作规范
未经培训，禁止操作该设备
一． 打开设备
1. 打开设备电源（右侧下方）
2. 操作盘屏幕显示
二． 操作过程
1. 放置工件：一定要保证工件的水平
2. 旋转最上面 的转盘将探针落下，待探针快要接触到工件表面时，放慢下降速度，使探针与工件表面接触。
3. 调零：使用微调转盘进行调零，待中间位置的条形框变黑，调零完成。
4. 设置测量条件：点击“condition ” 进入设置λc ，测量标准.
5. 点击“START ””设备自动测量。
6. 测量完成后，数据在屏幕中显示，记录/打印数据。
7. 将探针升起，取下工件。
三． 关闭设备
注意事项：
1. 在放置工件时，一定要保证工件的水平度
2. 在探针快要与工件表面接触时，一定要慢慢的下降，以避免损坏探针。
设备保养：
每月对设备竖直滑道进行清洁和润滑，以防止其生锈。
粗糙度仪系列安全操作及保养规程
粗糙度仪系列安全操作及保养规程1. 前言粗糙度仪是一种广泛应用于工业、建筑及机械设备等领域的检测仪器，用于表面的粗糙度检测。
在使用过程中，合理、规范的操作和维护对于保证精度、延长使用寿命具有重要的意义。
本文章主要介绍粗糙度仪的安全操作及保养规程，以帮助用户正确认识、使用和维护粗糙度仪。
2. 安装与调整1.低噪音、低干扰、无强磁场的环境是粗糙度仪正确工作的基础。
2.安装位置应稳定、平整，以确保测量精度。
3.进行调整前，应确认被测物表面符合粗糙度仪的检测范围。
3. 操作流程1.开启仪器电源，启动系统。
2.选择适当的探针及测试前准备。
3.将探针严密接触被测物表面，避免异物进入。
4.启动实验系统，记录数据并停止测试。
5.关闭电源，清洁仪器。
4. 注意事项1.为避免探头发生损坏，应尽量避免仪器磕碰及掉落。
2.测量完毕后，需要将探头取下，避免磨损及灰尘的危害。
3.在调整仪器时，需要严格按照使用说明书，错误操作可能导致不可逆的损坏。
4.使用前，应保证仪器干燥，以免引发电路短路，造成损坏。
5.在使用中，需要避免沾水、油及化学品等危险物质，以保证仪器的准确性和长久的使用寿命。
6.对于长时间不使用的粗糙度仪，需要妥善存放，并定期进行使用保养，以保证其正常使用。
5. 保养与维修1.在测量前，应对仪器进行外观检查和校准。
如发现外观有异常情况、离合机不灵、探头接触不良等情况，应及时进行保养和维修。
2.在使用过程中，需注意仪器探头的清洁。
当探头被污染时，应用干净的棉布擦拭探头表面，避免使用化学溶剂，防止损坏仪器。
3.在长期存放之前，应将仪器探头脱离仪器，并放在独立的防尘盒中。
并定期进行维护，防止探头的老化、生锈等问题出现导致的损坏。
4.如出现仪器故障，应及时与厂家或维修服务商进行联系，并妥善保管好保修卡及证明文件。
6. 总结粗糙度仪是一种非常重要的检测仪器，在工业、建筑及机械设备等行业得到了广泛应用。
为了保证其正常使用及精度，需要对仪器进行安全操作及保养。
粗糙度测量仪操作规程
粗糙度测量仪操作规程1. 背景介绍粗糙度是表面的不光滑程度的度量，通常用于评估工业产品的质量和性能。
粗糙度测量仪是一种常用的仪器，用于测量工件表面的粗糙度。
本操作规程旨在指导用户正确操作粗糙度测量仪，以确保测量结果的准确性和可重复性。
2. 设备准备在开始操作之前，确保以下设备已准备好：- 粗糙度测量仪：确保仪器处于正常工作状态，且已进行必要的校准。
- 校准样本：使用已知粗糙度的标准样本校准仪器。
- 测试样品：准备待测样品，并确保样品表面无明显的油污或杂质。
3. 操作步骤以下是使用粗糙度测量仪的基本操作步骤：3.1. 仪器设置- 打开粗糙度测量仪的电源，并等待仪器进入工作状态。
- 确保仪器的设置符合测量要求。
根据需要调整测量参数，例如测量范围、测量单位等。
3.2. 校准仪器- 使用标准样本校准仪器。
将标准样本固定在测量仪器上，按照仪器说明书或操作界面上的指导进行校准操作。
记录校准结果的相关信息。
3.3. 准备测试样品- 将待测样品放置在粗糙度测量仪的支撑面上。
确保样品与支撑面接触紧密，并尽量避免手指直接接触样品表面，以免污染样品。
3.4. 进行测量- 按下测量按钮或触摸屏上的相应指令，使仪器开始测量。
- 等待测量完成，并确保测量结果稳定后，记录测量结果。
3.5. 后处理- 根据需要，对测量结果进行处理，例如计算平均粗糙度、峰谷高度差等。
- 如有必要，保存测量结果，并将其与相应的样品进行关联。
4. 注意事项- 在操作过程中，遵循安全操作规程，确保仪器和样品处于良好的状态。
- 避免将水、油、灰尘等杂质接触到待测样品表面，以免影响测量准确性。
- 定期对粗糙度测量仪进行校准和维护，以确保仪器的准确性和稳定性。
- 注意仪器的使用环境，避免温度、湿度等因素对测量结果产生影响。
5. 故障排除如遇到以下情况，可进行常见故障排除：- 仪器无法开机或显示异常：检查电源连接是否良好，重新插拔电源线，确保电源供应正常。
- 测量结果异常波动或不稳定：检查待测样品表面是否清洁，或尝试重新进行校准操作。
SJ-201P便携式表面粗糙度测试仪说明书
Bulletin No. 1795•Large characters are displayed on the large easy-to-view LCD.•Portable for easy measurement anywhere necessary.•The detector/drive unit can be detached from the display unit for effortless measurement of awkwardly oriented workpieces.•Wide 350µm (-200µm to +150µm) measurement range.•DIN,ANSI,and JIS.•including the basic Ra,Rq,Rz,•Customize function allows hiding of unnecessary parameters.••••••external device.•2-way power system (AC adapter/rechargeable built-in battery).Setting Modification Keys:SPC Data Output and Communication:The SJ-201P is provided with functions to output SPC data and communicate with external devices via the RS-232C interface.Portable Surface Roughness Tester•A dedicated carrying case is included for safe transport.•A precision roughness specimen is supplied.•A hard copy of the measurement data is available with the optional printer (64AAA779).Various optional accessories widen the application range of measurements.DimensionsMeasurement with the detector facing upward.Measurement in the vertical direction.The bottom of the detector has V-grooves for stable measurement of cylindrical workpieces.Measurement in the horizontal direction.Support foot set (pair) 12AAA216Detectors•Adjustable height:1.1" (28mm)Select a detector appropriate for the material and shape of the workpiece to be measured.Ra ,Rq ,Ry ,Rz ,S ,Sm ,Pc ,R 3z ,mr ,Rt ,Rp ,Rk ,Rpk ,Rvk ,Mr1,Mr2,A1,A2,VoCalibration Mode:Pressing the [CAL/STD/RANGE]key in the measurement mode,the calibration mode is entered allowing the detector to be calibrated to the precision roughness specimen with simple key operation.Parameter Ra value being displayedMeasurement:Pressing the [START/STOP] key in the measurement mode starts the detector measurement traversing.Measurement traversing indicator “- - - -” on the LCD turns out into the parameter value display if measurement is complete.Measurement traversing length can be set according to anational/international standard or to an arbitrary length.MeasuringParameter Reduction:Parameter calculations and resultant display can be limited only to those actually required.Reducing the parameters simplifies the key operation and parameter calculations.Ra,Rq,Ry,and Rz Plus Eleven More Parameters:Seven more analysis/display parameters can be set up in addition to the factory default parameters Ra, Rq, Ry, and Rz.After measurement, press the [PARAMETER] key repeatedly until the desired one is displayed on the LCD.GO/NG judgment19 Surface RoughnessParameters...Compatible with ISO / DIN / ANSI / JISSJ-201P SpecificationsOrder No.178-923A Typeinch (mm)Drive Unit Drive speedMeasuring: .01"/s (0.25mm/s), .02"/s ( 0.5mm/s), Returning: .03"/s (0.8mm/s)Evaluation length*1.49" (12.5mm)Mass.42 lbs. (190g)Detector provided 178-390Detecting method Differential inductanceMeasuring range 13780µin (350µm) (-7880µin/-200µm to +5900µin/+150µm)Material of stylusDiamond Radius of skid curvature 1.57" (40mm)Mass.04 lbs. (18g)Stylus tip radius 200µin (5µm)Measuring force 4mN Display UnitAssessed profilePrimary profile (P), Roughness profile (R), DIN4776 profile Roughness parameterRa, Ry, Rz, Rq, S, Sm, Pc, R3z, mr, Rt, Rp, Rk, Rpk, Rvk,Mr1, Mr2, A1, A2, Vo (can be customized)Roughness standard JIS, DIN, ISO, ANSISampling length (L).01", .03", .1" (0.25mm, 0.8mm, 2.5mm)Number of sampling spans x1, x3, x5, xL*1Digital filter 2CR-75% (without phase compensation), PC-75%, PC50% (Gaussian)Cut-off lc .01", .03", .1" (0.25mm, 0.8mm, 2.5mm)Length ls 100µin, 320µin (2.5µm, 8µm)Resolution/rangeAuto/depending on the measurement range16.4µin/14000µin (0.4µm/350µm)4.1µin/4000µin (0.1µm/100µm)2.0µin/2000µin (0.05µm/50µm).5µin/400µin (0.01µm/10µm)Displaying range Ra, Rq.4µin - 4000µin (0.01µm - 100µm)Rz, Ry, Rp, Rt,.8µin - 13780µin R 3z,Rk, Rpk, Rvk (0.02µm - 350µm)Pc 6.35 - 12700/inch (2.5 - 5000/cm)mr 1 - 100%Sm, S 80µin - .16" (2 - 4000µm)Mr1, Mr20 - 100%A1, A20 - 15000Vo0.000 - 10.00(mm 3/cm 2)GO/NO-GO judgment Upper and lower limit values can be specified.Power supplyVia AC adapter/built-in rechargeable battery Rechargeable battery Charging time: 12 hours (for 500 measurements)Auto-sleep (turning off)After 30 seconds without operationData output Via RS-232C interface unit, SPC output, PC output, Printer outputMass.64 lbs. (290g)*1Evaluation length can be specified arbitrarily in the range from .01" (0.3mm) to .49" (12.5mm).Standard Accessories12BAA303Connecting cable (1m)178-602Roughness specimen (inch/mm)**Either of them supplied.353134Calibration stand 538612Phillips screwdriver 12BAA304Carrying case99MBB079A User's manual (for SJ-201P)99MBB081A One-sheet manual 526688AC adapterOptional Accessories178-391Detector for soft materials (Stylus tip radius:10µm)178-392Small hole detector (ø4.5mm)178-393Small hole detector (ø2.8mm)178-394Deep groove detector 178-395Detector for low pressure type (Stylus tip radius:2µm,Measuring force:0.75mN)936937SPC cable (1m)965014SPC cable (2m)12AAA208RS-232C connecting cable 12AAA216Support foot set (pair)12AAA217Nosepiece for flat surface 12AAA218Nosepiece for cylindrical sur-face12AAA219Vertical positioning adapter 12AAA220Magnetic stand adapter(3/8" DIA.stem)12AAA221Magnetic stand adapter(Ø8mm stem)12AAA222Height gage adapter (mm)12AAA233Height gage adapter (inch)12AAA210Extension rod (50mm)178-033Setting attachment:V type 178-034Setting attachment:Slider type 178-035Setting attachment:Inside diameter type178-241-2A Display unit for SJ-301Roughness specimen© 2004 Mitutoyo America Corporation, Aurora ILWe reserve the right to change specifications and prices without notice.1004-08 • Printed in USA • October 2004。
粗糙度测量仪使用方法
粗糙度测量仪使用方法
粗糙度测量仪是一种用于测量物体表面粗糙度的设备。
下面是使用粗糙度测量仪的一般步骤：
准备工作：将粗糙度测量仪放置在稳定的工作台上，调整好测量角度和高度，确保测量头与被测表面接触良好。
同时，需要将被测表面清理干净，去除油污、尘埃等杂质，以获得准确的测量结果。
校准仪器：在测量前需要对粗糙度测量仪进行校准，以确保测量结果的准确性。
校准过程中需要使用标准样块进行校准，校准过程中需要按照仪器说明书的要求进行操作。
放置被测表面：将被测表面放置在粗糙度测量仪的测量台上，调整表面位置，使其与测量头接触。
在测量过程中，需要保持测量头与被测表面垂直，以获得准确的测量结果。
开始测量：按下粗糙度测量仪的开始按钮，仪器会自动进行测量。
在测量过程中，需要保持测量头的稳定，避免晃动或移动。
同时，需要观察仪器显示屏上的测量结果，记录所需的数据。
结束测量：完成测量后，需要将测量头从被测表面移开，并将仪器恢复到初始状态。
同时，需要清理干净测量头和被测表面，为下一次测量做好准备。
在使用粗糙度测量仪时需要注意以下几点：
需要选择合适的测量参数，如测量角度、测量范围等，以确保获得准确的测量结果。
在使用过程中需要保持仪器清洁，避免油污、尘埃等杂质对测量结果的影响。
在使用过程中需要避免过度用力或快速移动测量头，以免损坏仪器或影响测量结果。
粗糙度轮廓一体测量仪安全操作及保养规程
粗糙度轮廓一体测量仪安全操作及保养规程1. 引言粗糙度轮廓一体测量仪是一种用于测量工件表面粗糙度的设备。
本文档旨在向操作人员介绍粗糙度轮廓一体测量仪的安全操作及保养规程，以确保设备的正常运行和延长设备的使用寿命。
2. 安全操作规程2.1 操作人员准备在进行粗糙度轮廓一体测量仪操作之前，操作人员需要进行以下准备工作：•了解设备操作流程和安全规定；•穿戴适当的个人防护装备，包括安全帽、护目镜和耳塞等；•确保工作区域清洁整齐，无障碍物。
2.2 设备操作步骤在进行粗糙度轮廓一体测量仪操作时，请按照以下步骤进行：1.打开设备电源开关，并等待设备初始化完成；2.将待测工件放置在测量台上，并将工件固定好，确保工件稳定性；3.启动测量程序，根据需要选择合适的测量参数；4.当测量完成后，关闭设备电源开关；5.清理测量台和设备周围的杂物和灰尘。
2.3 注意事项•在操作过程中，要保持镜头和工件表面的清洁，避免灰尘和颗粒物对测量结果的影响；•避免将硬物直接接触测量台和镜头，防止损坏设备；•严禁在设备运行过程中拆卸或更换设备零部件；•遵守设备安全操作规定，确保操作人员的人身安全。
3. 设备保养规程3.1 日常保养为了确保粗糙度轮廓一体测量仪的正常运行，需要进行定期的日常保养工作：•定期清洁测量台和镜头，可以使用干净的软布轻轻擦拭；•检查设备连接线路是否正常，并保持线路整洁；•定期检查设备的电源线和插头是否受损，如有损坏应及时更换；•清理设备周围的杂物和灰尘，保持工作区域整洁。
3.2 定期保养除了日常保养之外，还需要进行定期的维护工作：•根据设备说明书要求，定期更换设备中的消耗品和易损件；•定期检查设备的电源和连接线路，确保无松动或损坏现象；•定期校准设备，避免测量偏差；•如发现设备故障或异常情况，应及时联系售后服务，由专业人员进行处理。
4. 总结粗糙度轮廓一体测量仪是一种重要的测量设备，在使用过程中需要严格遵守操作规程和保养规程。
粗糙度仪操作规程
粗糙度仪操作规程
《粗糙度仪操作规程》
一、概述
粗糙度仪是用于测量材料表面粗糙度的一种仪器，操作规程的目的是规范和指导操作人员正确使用粗糙度仪，确保测量结果的准确性和可靠性。
二、操作前准备
1. 确保粗糙度仪处于良好状态，仪器表面干净整洁。
2. 根据需要选择合适的测量头和仪器参数。
3. 对待测材料进行清洁处理，去除表面杂质和污垢。
4. 仔细阅读仪器操作手册，了解仪器的基本原理和操作步骤。
三、操作步骤
1. 将粗糙度仪放置在稳定的工作台上，打开仪器电源。
2. 选择合适的测量头，装配在仪器上，并根据需要设置测量参数。
3. 将待测材料放置在测量台上，调整测量头高度，确保测量头与材料表面接触良好。
4. 启动仪器，按照操作手册指示进行测量，确保操作过程中仪器和材料保持稳定。
5. 测量完成后，记录测量结果并及时归档备份。
6. 关闭粗糙度仪电源，清理和维护仪器，准备下一次使用。
四、注意事项
1. 在操作过程中严格遵守仪器使用规范，禁止私自更改仪器参
数或拆卸组装。
2. 注意操作过程中的安全防护，避免发生意外事故。
3. 定期检查和维护粗糙度仪，确保仪器的稳定性和准确性。
4. 需要进行校准时，严格按照校准程序进行，确保测量结果的准确性和可靠性。
五、总结
通过正确的操作规程和注意事项，可以保证粗糙度仪的正常运行和测量结果的可靠性。
操作人员应严格遵守操作规程，定期对仪器进行维护和校准，以确保其长期稳定的工作。
粗糙粗测试仪粗糙度仪安全操作及保养规程
粗糙粗测试仪粗糙度仪安全操作及保养规程1. 引言粗糙粗测试仪（也称为粗糙度仪）是一种用于测量材料表面粗糙度的仪器。
在操作该仪器时，必须遵循一系列安全操作规程以确保人员和设备的安全。
本文档将介绍粗糙粗测试仪的安全操作及保养规程。
2. 安全操作规程2.1. 检查仪器在使用粗糙粗测试仪之前，必须对仪器进行检查，确保其正常运行并无损坏。
检查项包括： - 确保电源线没有破损，插头无松动； - 检查仪器表面是否有明显的损伤； - 检查仪器电源是否正常。
2.2. 连接电源将粗糙粗测试仪连接到正确的电源上。
确保电源的电压与仪器要求的电压相匹配，并使用稳定的电源插座。
2.3. 直接触摸操作在使用粗糙粗测试仪时，务必遵循直接触摸操作规程： - 在操作仪器之前，确保手部干燥，并不穿戴有导电性的手套或饰品； - 在接触仪器之前，禁止手部沾染任何液体； - 在操作过程中，避免触摸仪器的电子元件，以免发生电击或损坏设备。
2.4. 隔离操作为了避免发生电击或其他安全事故，需要采取隔离操作措施： - 将粗糙粗测试仪放置于干燥的工作台上，并保持物体与仪器之间的距离； - 使用正确的仪器支架或夹具，确保仪器稳定固定；- 确保仪器的接地线连接牢固，提供额外的安全保护。
2.5. 操作顺序在使用粗糙粗测试仪进行测试时，请遵循以下操作顺序： - 打开粗糙度仪的电源开关； - 调整仪器的参数和设置以满足测试要求； - 将待测材料放置在仪器上，并适当固定； - 启动仪器，根据指示进行测量； - 测量结束后，关闭仪器的电源开关。
2.6. 避免外力影响使用粗糙粗测试仪时，必须避免外力的影响，以保证测量结果的准确性和仪器的正常运行： - 避免在测量过程中敲打或碰撞仪器； - 避免将杂物或其他物体放置于仪器上； - 在移动仪器时，务必保持稳固并小心操作。
3. 保养规程3.1. 定期清理粗糙粗测试仪需要定期进行清理，以保持仪器表面的干净和光滑。
使用干净、柔软的布擦拭仪器表面，并避免使用化学溶剂或腐蚀性液体。
粗糙度仪安全操作规程
粗糙度仪安全操作规程
《粗糙度仪安全操作规程》
一、操作人员应接受相关安全培训，了解粗糙度仪的操作规程和注意事项。
二、在操作粗糙度仪时，应先检查设备是否完好，确认仪器没有损坏或故障。
三、操作人员应正确佩戴防护装备，包括护目镜、手套等，以避免任何潜在的危险。
四、在进行测量之前，应清洁测量表面和移除任何杂物，以确保测量准确性。
五、在操作粗糙度仪时，要保持仪器和测量表面的干燥，避免水或其他液体进入仪器造成损坏。
六、操作人员应遵守使用手册中的操作步骤，不能擅自更改或混合操作步骤，以免影响测量结果或损坏仪器。
七、在使用粗糙度仪时，要避免将手指或其他物体放入测量范围内，避免受伤或损坏仪器。
八、操作人员在使用粗糙度仪时，应注意保持仪器和测量环境的清洁，避免灰尘、油污等杂物附着在仪器上。
九、在测量结束后，要及时关闭粗糙度仪并进行清洁维护，确保仪器的存放和日常维护工作。
以上就是关于粗糙度仪安全操作规程的相关内容，希望操作人员严格遵守规程，确保操作过程中的安全，并延长仪器的使用寿命。
