机械图纸的基础知识----识图篇
机械识图基本知识
机械识图的基本知识一、机械图纸的概念（1）工程图纸：工程技术上根据投影方法并遵照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图纸，简称图纸(也叫图样)。
◆工程图纸可分为：机械图纸、建筑图纸、水利工程图纸等。
（2）机械图纸：是生产中最基本的技术文件；是设计、制造、检验、装配产品的依据；是进行科技交流的工程技术语言。
它的主要内容为一组用正投影法绘制成的机件视图，还有加工制造所需的尺寸和技术要求。
二、投影（1）投影的基本概念◆用灯光或日光照射物体，在地面或墙面上就会产生影子，这种现象就叫投影。
◆正投影：当投射线互相平行，并与投影面垂直时，物体在投影面上所得的投影叫正投影。
（2）三面视图：指物体在正投影面所得主视图、在水平投影面所得的俯视图、在侧投影面所得左视图的总称。
三视图的投影规律: 物体有长、宽、高三个方向的尺寸，三个视图不是孤立的，而是彼此关联的。
主视图表明物体的高和长；俯视图反映物体的长和宽；左视图反映物体的高和宽。
其投影规律归纳为：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等，即“长对正，高平齐，宽相等”。
这是画图和看图的主要依据。
◆主视图：表示从物体的前方向后看的形状和长度、高度方向的尺寸以及左右、上下方向的位置。
◆俯视图：表示从物体上方向下俯视的形状和长度、宽度方向的尺寸以及左右、前后方向的位置。
◆左视图：表示从物体左方向右看的形状和宽度、高度方向的尺寸以及前后、上下方向的位置。
三、图纸视角（1）视角定义图纸的画法：两种形式：“第一视角”和“第三视角”◆ISO国际标准规定：在表达机件结构中，第一角和第三角投影法同等有效。
中国、英国、德国等侧重第一角画法，美国、日本及港资台资企业侧重第三角画法。
◆视角定义第一视角：是按人（观察者）－－物（机件）－－面（投影面）的相对位置，作正投影所得的图形的方法。
第三视角：是按人－－面－－物的相对位置关系，作正投影所得的图形的方法。
机械识图基本知识详解
投
正平
影
线
面
的
平
水平
行
线
线
侧平 线
投
正垂
影
线
面
的
垂
铅垂
直
线
线
侧垂 线
一般位置线
轴测图
三视图
特点 BIEL
在V面上的投影是一条反映实 长的斜线；而其余两个投影是 平行于坐标轴的线段，长度小 于实长。
在H面上的投影是一条反映实 长的斜线；而其余两个投影是 平行于坐标轴的线段，长度小 于实长。
在W面上的投影是一条反映实 长的斜线；而其余两个投影是 平行于坐标轴的线段，但长度 小于实长。
由投射中心（光源）发出的投射线通过物体，在选定的投影面 上得到图形的方法，称为投影法。根据投影法获得的图形叫投影。 得到图形的面叫投影面。光源叫做投射中心。由投射中心通过物 体的直线叫投射线。
9
二、投影的分类
BIEL
根据投射中心到投影面的距离，投影分为中心投影法和平行投影法；平行投影 根据投射线与投影面是否垂直的位置关系又分为正投影和斜投影。具体图所示。
22
二、读组合体视图
1、形体分析法
形体分析法是读图的基本方 法，把视图中的封闭线框对应起 来，然后想像出各自的形状和位 置，综合起来像出整体形状。
步骤： （1）抓住形体特征，分出组合形体。 （2）根据投影对应的线框，联系起 来，即可想象出该形体的形状，如图 （b）、（c）、（d）、（e）所示。 （3）通过想象出的形体，利用组合 体的组合形式综合来想整体。
台体侧面投影得到的类似形。
19
三、旋转体三视图与的旋转体三视图识读 图例
BIEL
说明
圆
圆柱体的三视图是由一个体现
机械识图培训
用去除材料方法获得的表面粗糙度，Ra的上限值为3.2μm，Ra的下限值为1.6μm
用不去除材料方法获得的表面粗糙度，Ra的最大值为3.2μm， Ra的最小值为1.6μm
1：1 如2：1 如1：2
图 线
粗实线 细实线 虚线 粗点划线 波浪线
轮廓线 尺寸线、剖面线 不可见轮廓线 轴线、对称中心线 断裂处的分界线
尺寸注法
尺寸注法
完整的尺寸包括： 1、尺寸数字：大小 2、尺寸线：方向 3、尺寸界线：范围
半剖视图
概念：当机件具有对称平面时，在垂直于对称平面的投影面上投影所得的图形，以对称中心线为界，一半画成剖视，另一半画成视图，称为半剖视图。 应用：它是内外形状都比较复杂的对称机件常用的表达方法。 标注：半剖视图的标注方法与全剖视图相同。 注意：在半剖视图中，视图与剖视图的分界线应是细点划线，而不应画成粗实线，也不应与轮廓线重合。在半个视图中不应再画虚线〔由于在另一半剖视图中已表达清楚其内形〕，但对于孔或槽等，应画出中心线位置。
二、螺纹的标记
1.公制螺纹
例如标记：M16×1 LH—5g6g—S 其含义为： 普通螺纹〔M〕，公称直径为16mm，细牙，螺距1mm，左旋〔LH〕，中径 公差带代号5g，顶径公差带代号6g，短旋合长度〔S〕。
2.美制螺纹
例如标记3/8—16 UNC—2A 第一位数字3/8〔分数或小数〕表示螺纹外径，单位为英寸； 第二、三位数字16、24、32、20为每英寸牙数(在25.4mm长度上的牙数)； 第三位以后的文字UNC为螺纹类型的系列代号; 最后两位2A为精度等级。
图纸幅面
A0、A1、A2、A3、A4
A0幅面为841×1189，A1幅面为A0的一半，以此类推。

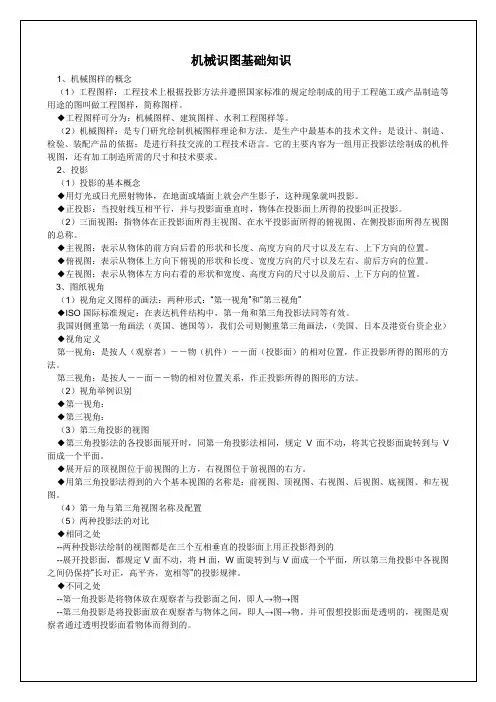

机械识图的基础知识
机械识图的基础知识1、机械图样的概念（1）工程图样：工程技术上根据投影方法并遵照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图样，简称图样。
◆工程图样可分为：机械图样、建筑图样、水利工程图样等。
（2）机械图样：是专门研究绘制机械图样理论和方法。
是生产中最基本的技术文件；是设计、制造、检验、装配产品的依据；是进行科技交流的工程技术语言。
它的主要内容为一组用正投影法绘制成的机件视图，还有加工制造所需的尺寸和技术要求。
2、投影（1）投影的基本概念◆用灯光或日光照射物体，在地面或墙面上就会产生影子，这种现象就叫投影。
◆正投影：当投射线互相平行，并与投影面垂直时，物体在投影面上所得的投影叫正投影。
（2）三面视图：指物体在正投影面所得主视图、在水平投影面所得的俯视图、在侧投影面所得左视图的总称。
◆主视图：表示从物体的前方向后看的形状和长度、高度方向的尺寸以及左右、上下方向的位置。
◆俯视图：表示从物体上方向下俯视的形状和长度、宽度方向的尺寸以及左右、前后方向的位置。
◆左视图：表示从物体左方向右看的形状和宽度、高度方向的尺寸以及前后、上下方向的位置。
3、图纸视角（1）视角定义图样的画法：两种形式：“第一视角”和“第三视角”◆ISO国际标准规定：在表达机件结构中，第一角和第三角投影法同等有效。
我国则侧重第一角画法（英国、德国等），我们公司则侧重第三角画法，（美国、日本及港资台资企业）◆视角定义第一视角：是按人（观察者）－－物（机件）－－面（投影面）的相对位置，作正投影所得的图形的方法。
第三视角：是按人－－面－－物的相对位置关系，作正投影所得的图形的方法。
（2）视角举例识别◆第一视角：◆第三视角：（3）第三角投影的视图◆第三角投影法的各投影面展开时，同第一角投影法相同，规定V面不动，将其它投影面旋转到与V面成一个平面。
◆展开后的顶视图位于前视图的上方，右视图位于前视图的右方。
◆用第三角投影法得到的六个基本视图的名称是：前视图、顶视图、右视图、后视图、底视图、和左视图。
机械常识识图
机械识图的基本知识一、机械图纸的概念（1）工程图纸：工程技术上根据投影方法并遵照国家标准的规定绘制成的用于工程施工或产品制造等用途的图叫做工程图纸，简称图纸(也叫图样)。
◆工程图纸可分为：机械图纸、建筑图纸、水利工程图纸等。
（2）机械图纸：是生产中最基本的技术文件；是设计、制造、检验、装配产品的依据；是进行科技交流的工程技术语言。
它的主要内容为一组用正投影法绘制成的机件视图，还有加工制造所需的尺寸和技术要求。
二、投影（1）投影的基本概念◆用灯光或日光照射物体，在地面或墙面上就会产生影子，这种现象就叫投影。
◆正投影：当投射线互相平行，并与投影面垂直时，物体在投影面上所得的投影叫正投影。
（2）三面视图：指物体在正投影面所得主视图、在水平投影面所得的俯视图、在侧投影面所得左视图的总称。
三视图的投影规律: 物体有长、宽、高三个方向的尺寸，三个视图不是孤立的，而是彼此关联的。
主视图表明物体的高和长；俯视图反映物体的长和宽；左视图反映物体的高和宽。
其投影规律归纳为：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等，即“长对正，高平齐，宽相等”。
这是画图和看图的主要依据。
◆主视图：表示从物体的前方向后看的形状和长度、高度方向的尺寸以及左右、上下方向的位置。
◆俯视图：表示从物体上方向下俯视的形状和长度、宽度方向的尺寸以及左右、前后方向的位置。
◆左视图：表示从物体左方向右看的形状和宽度、高度方向的尺寸以及前后、上下方向的位置。
三、图纸视角（1）视角定义图纸的画法：两种形式：“第一视角”和“第三视角”◆ISO国际标准规定：在表达机件结构中，第一角和第三角投影法同等有效。
中国、英国、德国等侧重第一角画法，美国、日本及港资台资企业侧重第三角画法。
◆视角定义第一视角：是按人（观察者）－－物（机件）－－面（投影面）的相对位置，作正投影所得的图形的方法。
第三视角：是按人－－面－－物的相对位置关系，作正投影所得的图形的方法。
机械识图基础知识汇总
优质碳素弹簧钢牌号的表示方法与优质碳素结构钢牌号表示方法相同(65、70、85、65Mn钢在GB/T1222和GB/T 699两个标准中同时分别存在)。
(4)合金结构钢和合金弹簧钢牌号表示方法①合金结构钢牌号采用阿拉伯数字和标准的化学元素符号表示。
用两位阿拉伯数字表示平均含碳量(以万分之几计)，放在牌号头部。
合金元素含量表示方法为：平均含量小于1.50%时，牌号中仅标明元素，一般不标明含量；平均合金含量为1.50%～2.49%、2.50%～3.49%、3.50%～4.49%、4.50%～5.49%、……时，在合金元素后相应写成2、3、4、5……。
例如：碳、铬、锰、硅的平均含量分别为030%、0.95%、0.85%、1.05%的合金结构钢，当S、P含量分别≤0.035%时，其牌号表示为“30CrMnSi”。
高级优质合金结构钢(S、P含量分别≤0.025%)，在牌号尾部加符号“A”表示。
例如：“30 CrMnSiA”。
特级优质合金结构钢(S≤0.015%、P≤0.025%)，在牌号尾部加符号“E”，例如：“30CrM nSiE”。
专用合金结构钢牌号尚应在牌号头部(或尾部)加表1中规定代表产品用途的符号。
②合金弹簧钢牌号的表示方法与合金结构钢相同。
例如：碳、硅、锰的平均含量分别为0.60%、1.75%、0.75%的弹簧钢，其牌号表示为“60Si2Mn”。
高级优质弹簧钢，在牌号尾部加符号“A”，其牌号表示为“60Si2MnA”。
(5)易切削钢牌号表示方法易切削钢采用标准化学元素符号、表1规定的符号和阿拉伯数字表示。
阿拉伯数字表示平均含碳量(以万分之几计)。
①加硫易切削钢和加硫、磷易切削钢，在符号“Y”和阿拉伯数字后不加易切削元素符号。
例如：平均含碳量为0.15%的易切削钢，其牌号表示为“Y15”。
②较高含锰量的加硫或加硫、磷易切削钢在符号“Y”和阿拉伯数字后加锰元素符号。
例如：平均含碳量为0.40%，含锰量为1.20%～1.55%的易切削钢，其牌号表示为“Y40Mn”。
机械识图基础（全了！！！）
机械识图基础（全了）【福利】公众平台回复“优惠券”，领取淘宝天猫内部大尺度优惠券，绝对实惠！每日更新！第一节图样一．什么是机械图样生产中，最常见的技术文件就是图样。
零件图、工艺图、工艺卡片、装配图等统称为机械图样。
要加工出合格的零件，就必须看懂图样中所表达的零件的形状、大小和各种加工要求。
二．机械图样的种类1. 机械图样按表达对象来分，最常见的有零件图、装配图二种，也有工艺图、工艺卡片等。
2. 零件图是表达零件的结构、大小、以及技术要求的图样。
装配图是表达产品及其组成部分的联接、装配关系的图样。
三．图样中的一般规定1. 共有5种图幅。
A0、A1、A2、A3、A4。
前一种图幅的大小刚好是后一种图幅的1倍。
2. 图线：①《机械制图》国家标准中规定了八种图线形式：粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、双点划线。
② 图线的宽度：图线的宽度有粗、细两种，粗线的宽度为b，细线的宽度为b/3。
宽度b应图形的大小和复杂程度在0.5mm～2mm的图线宽度系列中选用。
除粗实线和粗点划线外，其余均为细线。
图线一共有8种，这里只介绍4种：粗实线----可见轮廓线，可见过渡线；虚线----不可见轮廓线，不可见过渡线；细实线----尺寸线、尺寸界线、剖面线、指引线、螺纹的牙底线；细点划线----轴线、对称中心线。
③ 图形比例：所谓比例，是指图形与其实物相同要素的线性尺寸之比。
与实物相同：1:1缩小比例：1:1.5， 1:2， 1:2.5， 1:3，1:4,…。
放大比例：2:1， 2.5:1， 4:1, 5:1,…。
在应用比例时必须注意一下几类：1>. 同一机件的各个视图应采用相同的比例，并在标题栏中注明;当某个视图采用不同的比例时，必须在该视图的下方右侧标注比例(有时也在上面标)，如2>.无论图形按何种比例绘制，所注尺寸应表达机件的实际大小，且为机件的最后完工尺寸。
④ 尺寸标注法：在图样中，零件的大小由尺寸来表示：A. 尺寸组成要素：尺寸界线、尺寸线、尺寸数字B. 识读尺寸时应注意的几个问题：1>.机件的真实大小以图样上所注尺寸的数值为依据，与图形的大小及绘图比例的准确性无关。
机械识图基础知识ppt课件
18
六、 三视图之间的对应关系（投影规律）
长对正-----主视图与俯视图相应投影长度相等； 高平齐-----主视图与左视图相应投影高度相等； 宽相等-----俯视图与左视图相应投影宽度相等。
注意： 该投影关系适用于整个形体的投影，同时也适用 于形体上某局部结构的投影，是画图和读图的法则。
19
七、点、线、面的投影
面 投 影
投 影 面 的 平 行 面
正 平 面 水 平 面
侧 平 面
正 垂 面
在 W 面上反映真实形状；另外 两个投影面上的投影，积聚成 与坐标轴平行的直线段。
在 V 面上的投影，积聚成一条 倾斜的直线段；在另外两个投 影面上的投影为原平面的类似 形，但形状缩小。
投 影 面 的 垂 直 面
铅 垂 面
图 线
图线分粗、细两 种，粗线宽d可 在 0.5~2mm 之 间 选择，细线宽为 d/2。
常用图线有五种：
1、粗实线： 2、细实线： 3、波浪线： 4、虚线： 5、细点划线： 6、双点划线：
GB/T4457.4-1984
11
尺寸注法
完整的尺寸包括： 1 、 尺 寸 数 字 ：大 小 2、尺寸线：方向 3 、 尺 寸 界 线 ：范 围
20
线型
投 影 面 的 平 行 线
正 平 线 水 平 线 侧 平 线 正 垂 线 铅 垂 线
轴测图
三视图
特点
在 V 面上的投影是一条反映实 长的斜线；而其余两个投影是 平行于坐标轴的线段，长度小 于实长。 在 H 面上的投影是一条反映实 长的斜线；而其余两个投影是 平行于坐标轴的线段，长度小 于实长。 在 W 面上的投影是一条反映实 长的斜线；而其余两个投影是 平行于坐标轴的线段，但长度 小于实长。 在 V 面上的投影积聚成一点； 其余的两个投影是反映实长的 线段。 在 H 面上的投影积聚成一点； 其余的两个投影是反映实长的 线段。
机械识图基础知识
机械工人识图入门 观察三视图中的各个相关特征
机械工人识图入门
锥（台）体三视图的识读
图例 说明 圆锥体的三视图有一个反映锥体底面 实形的投影和两个外轮廓为相同等腰三角 形的投影，三角形的顶点是一个点（锥顶） 的投影。
圆 锥 体
棱 锥 体
棱锥体的三视图有一个反映锥体底面 的投影和两个外轮廓为三角形的投影，三 角形的顶点是一个点（锥顶）的投影，三 角形内是由锥体侧面投影得到的类似形。
机械工人识图入门
半剖视图
概念：当机件具有对称平面时，在垂直于对称平 面的投影面上投影所得的图形，以对称中心线为 界，一半画成剖视，另一半画成视图，称为半剖 视图。
应用：它是内外形状都比较复杂的对称机件常用 的表达方法。 标注：半剖视图的标注方法与全剖视图相同。 注意：在半剖视图中，视图与剖视图的分界线应 是细点划线，而不应画成粗实线，也不应与轮廓 线重合。在半个视图中不应再画虚线（由于在另 一半剖视图中已表达清楚其内形），但对于孔或 槽等，应画出中心线位置。
形体分析法
形体分析法是读图的基本方 法，把视图中的封闭线框对应起 来，然后想像出各自的形状和位 置，综合起来想出整体形状。 步骤： （ 1 ）抓住形体特征，分出组合形体。
（ 2 ）根据投影对应的线框，联系起 来，即可想象出该形体的形状，如图 （b）、（c）、（d）、（e）所示。
（ 3 ）通过想象出的形体，利用组合 体的组合形式综合来想整体。
机械工人识图入门
长对正,高平齐,宽相等
机械工人识图入门
长对正,高平齐,宽相等
机械工人识图入门
长对正,高平齐,宽相等
机械工人识图入门 观察三视图中的各个相关特征
机械工人识图入门 观察三视图中的各个相关特征
机械制图与识图基础知识培训
.
68
三视图绘制实例
例1：求作轴承座的三视图 ● 形体分析 — 分块（基本体）。
凸台 支撑板
为相交
圆筒
组合方式：底版、支撑板、肋板、为叠加，
支撑板、与圆筒为相切， 圆筒与肋板左、右侧面为相交，
.
底板
肋板
69
例1：求作轴承座的三视图.源自74练一练：画出上图
.
的三视图75
例1. 图中几何体的主视图是（ D ）
.
76
例2. 将图所示的一个直角三角形ABC（∠C＝90°）绕斜边AB 旋转一周，所得到的几何体的主视图是下面四个图形中的 _____B________
.
77
例3. 下图是由一些相同的小正方体构成的几何体的三视图。 这些相同的小正方体的个数是（ B ）
三视图 主视图——从正面看到的图 左视图——从左面看到的图 俯视图——从上面看到的图 画物体的三视图时,要符合如下原则:
位置：主视图 左视图
俯视图 大小：长对正,高平齐,宽相等.
.
85
三、机械识图基础
• 机件的表达方法 • 组合体读图方法 • 常用零件图的表达 • 零件图的识图 • 装配图的识图
.
在满足需要的情况下，应尽量采用1:1的比例，以便使图样直 接反映机件的实际大小。对于大而简单的机件一般采用缩小比 例；对于小而复杂的机件一般采用放大比例。
但在标注尺寸时，一律标注机件的实际尺寸，并在标题栏的
“比例”一栏中填写所选用的比. 例值。
14
R20
比例为 1：1 R20
比例的使用
Ø20 50
主、俯视图长对正 主、左视图高平齐 俯、左视图宽相等
机械制图识图基本知识
机械制图识图基本知识(总16页) -本页仅作为预览文档封面，使用时请删除本页-机械制图识图基本知识一.零件图的作用与内容1.零件图的作用 任何机械都是由许多零件组成的，制造机器就必须先制造零件。
零件图就是制造和检验零件的依据，它依据零件在机器中的位置和作用，对零件在外形、结构、尺寸、材料和技术要去等方面都提出了一定的要求。
2.零件图的内容一张完整的零件图应该包括以下内容，如图1所示图1 箱盖的零件图（1）标题栏 位于图中的右下角，标题栏一般填写零件名称、材料、数量、图样的比例，代号和图样的责任人签名和单位名称等。
标题栏的方向与看图的方向应一致。
标题栏技术要求（2）一组图形用以表达零件的结构形状，可以采用视图、剖视、剖面、规定画法和简化画法等表达方法表达。
（3）必要的尺寸反映零件各部分结构的大小和相互位置关系，满足零件制造和检验的要求。
（4）技术要求给出零件的表面粗糙度、尺寸公差、形状和位置公差以及材料的热处理和表面处理等要求。
二.零件图中的技术要求1.公差与配合公差反映的是零件的精度要求，配合反映的是零件之间相互结合的松紧关系。
（1）尺寸公差1）尺寸以特定单位表示线性尺寸值的数值如图2所示图2 尺寸公差概念2）基本尺寸通过它应用上、下偏差可计算出极限尺寸的尺寸。
3）实际尺寸通过测量获得的尺寸。
4）极限尺寸一个尺寸允许的两个极端，其中最大的一个称为最大极限尺寸；较小的一个称为最小极限尺寸。
5）尺寸偏差最大极限尺寸减其基本尺寸的所得的代数差称为上偏差；最小极限尺寸减其基本尺寸所得代数差称为下偏差。
上下偏差统称为极限偏差，偏差可正可负。
6）尺寸公差简称公差最大极限尺寸减去最小极限尺寸之差，它是允许尺寸的变动量。
尺寸公差永为正值例如：Φ20 ；其中Φ20为基本尺寸，为公差。
为上偏差，为下偏差。
和分别为最大最小极限尺寸。
7）零线在极限与配合图中，表示基本尺寸的一条直线，以其为基准确定偏差和公差。
8）标准公差极限与配合制中，所规定的任一公差。
机械识图知识
③三视图之间的方位对应关系： a.主视图反映了物体的上、下和左右方位； b.俯视图反映了物体的左、右和前后方位； c. 左视图反映了物体的上、下和前后方位。
三、基本视图：
当机件的形状比较复杂时，它的六个面的形状都可能不相同。把 机件区放在正立方体中，将机件向六个基本投影面投射，得到六个 基本视图。
从前向后投射得到的主视图，从上向下投射得到俯视图，从左向 右投射得到左视图，从右向左投射得到右视图，从下向上投射得到 仰视图，从后向前投射得到后视图。 1）向视图：从某一方向投射所得到的视图称为向视图，向视图可自由配 置的视图。 2①02斜4/6视/27图：将机件向不平行于基本投影面投射所得到的视图称为斜视图。
长
宽
长
三视图的度量对应关系
附图5:
左
b
上′
右
c
′
下
f′ຫໍສະໝຸດ 前b后f左
g
′
c
右g
b″(c
″)
上
下
后
前 f″(g ″)
2024/6/27
三视图的方位对应关系
附图6:
2024/6/27
V
A
P
H
A
(a)
A
A
A
(b)
斜视图
附图7:
B
B
A A
2024/6/27
局部视图
附图8:
V
H
W
ⅡⅠ
Ⅲ
Ⅳ
H
W V
四个分角
2024/6/27
W G
2024/6/27
俯俯视视图图 体的三面投影（一）
机械识图基础知识
那么是否可以测量圆的实际直径不可超出 30+/-0.025？答案是不可以。 因为这个测量出来的圆是所有点的最小二乘 法的模拟，大致相当于说有点的平均值，而 定义里要求每个点都不可超出30+/-0.025
形位公差介绍
6. Profile of a surface --- 面轮廓度
Examples
In each section parallel to the plane of projection, the toleranced profile shall be contained between two lines enveloping circles of diameter 0.04, the centres of which are situated on a line having a true geometrical form.
形位公差介绍
For location tolerances, it is necessary to define a datum indicating the exact location if the tolerance zone. A datum is a theoretically exact, geometrical feature (e.g. axis, plane, straight line, etc.); datums can be based on one or several datum features.
工程图纸视图认识
第一角画法
工程图纸视图认识
工程图纸视图认识
人---影---物
第三角画法
工程图纸视图认识
(完整版)机械制图识图基本知识
02
制图基础知识
图纸幅面与格式
图纸幅面
根据国际标准ISO规定，机械制图图纸幅面有A0、A1、A2、A3、A4五种基本 幅面，其尺寸关系为前一号的图纸是后一号图纸面积的2倍。
图纸格式
图纸格式分为横式和立式两种，一般根据图样的总体尺寸和布局需要选择。在 图纸上，必须画出图框线，其格式分为留装订边和不留装订边两种。
要点二
便于加工和装配
标注的尺寸应便于加工和装配过程中的测量和调整。
装配尺寸标注原则及示例
• 简化标注：在满足设计要求和加工装配的前提下，尽量简化标注，避免重复和冗余。
装配尺寸标注原则及示例
配合尺寸
标注相互配合的孔和轴的直径及公差带代号 ，如“Φ50H7/f6”。
相对位置尺寸
标注部件间相对位置的尺寸，如平行度、垂 直度等。
(完整版)机械制图识图基本知 识
目
CONTENCT
录
• 机械制图概述 • 制图基础知识 • 视图表达方法 • 标准件与常用件表示法 • 零件图识读技巧 • 装配图识读技巧 • 总结与展望
01
机械制图概述
机械制图定义与作用
定义
机械制图是用图样确切表示机械的结构形状、尺寸大小、工作原 理和技术要求的学科。图样由图形、符号、文字和数字等组成， 是表达设计意图和制造要求以及交流经验的技术文件，常被称为 工程界的语言。
图线画法
画图时应保持图线清晰、均匀，不得有重复线段和多余的线条。同时，应注意不 同种类图线的交接和连接方式。
尺寸标注方法
尺寸标注的组成
一个完整的尺寸标注包括尺寸界线、尺寸线、尺寸数字和箭 头四个部分。其中，尺寸界线表示尺寸的起始和终止位置； 尺寸线表示尺寸的大小和方向；尺寸数字表示尺寸的数值； 箭头表示尺寸的指向。
机械识图基本知识
• 三，识读组合体三视图的方法
•
1.识读叠加型组合体 的三视图（a.对主视图，俯视图
和左视图作一大概的了解。b.从主视图着手。C.按投影规
律，找出投影。D.综合归纳
• 2.识读切割型组合体的三视图 • 3.识读综合型组合体的三视图 • a.看视图，抓特征，以主视图为主，联系俯，左视图，初
步了解在致形状。
剖视图
• 一,基本视图: • 1.六个基本视图的形成关系 • 2.基本视图的标注 • 二,斜视图和局部视图 • 1.斜视图的表达特点 当零件有些结构与基本投影面倾斜
时,在基本视图中就不能反映其真实形状.如果设置一个与 该零件倾斜部分平行的新投影面,这样,在新投影面上就能 得到该倾斜部分的真实投影.这种将零件向不平行于基本投 影面的平面投影所得到的视图,称为斜视图. • 2.局部视图的表达特点 只将零件中的某一部分向基本投 影面投影所得到的视图,称为局部视图. • 局部视图的断线用波浪线表示.而且要标示,如果中间没有
• 2.识读剖视图中的剖面符号 • 3.剖视图的标注 为了便于识读，剖视图一般都要进行标
注，标注的内容有：剖面位置符号线，字母，箭头
4.正投影視圖面 (1) 第三角法:是將投影面置于觀察者與機件之 間進行 投射（把投影面當作透明的）。
第三角法投影 視圖
第三角法各視圖之排列位置及 名稱
2）主視圖的方位，最能表達工件形狀尺寸的視 圖先為主視圖。
三視圖與物體方位的對應關系
如上圖所示﹐物體有上﹐下﹐左﹐右﹐前﹐后六個 方位﹐其中﹕
主視 圖 反映物體的上﹐下和左﹐右的相對位 置關系﹔
后 置關系俯﹔視上圖反映物體的前﹐后和左﹐右的相對位
左視圖反映物右體的前﹐后和上下的相對位置
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一角法表示法
第三角法表示法
二.视图讲解-（三视图）
1.基本视图——机件向基本投影面投影所得的视图。基本视 图有主视图、俯视图、左视图、右视图、仰视图和后视图六个。
2.视图的三等原则——长对正，高平齐，宽相等；左/右视图 反映物体高和宽，仰/俯视图反映物体长和宽，主/后视图反映物 体的长和高
二.视图讲解-（局部视图）
1. 将零件的某一部分向基本投影面投射所得的视图，称为 局部视图，（一般用在三视图无法表达清楚时，或者标注不清
。 时）。若局部有放大时，需在局部视图底下备注放大比例
二.视图讲解-（剖面视图1）
1.剖视图的形成：假想用剖切平面剖开机件，将处在 观察者和剖切平面之间的部分移去，而将其余部分向投 影面投射所得的图形，称为剖视图,简称剖视。
表示零件上两孔轴线的同 轴度误差，Ф30H7的轴线必须 位 于直径为公差值0.02，且与Ф20H7基 准孔轴线A同轴的圆柱面范围内。
符号是代表基准代号。
谢谢
五.公差配合认识-(尺寸公差2）
尺寸公差举例:
基本尺寸: Ø50 上偏差：-0.02 下偏差: -0.07
公差：=-0.02-（-0.07） =0.05mm .
基本尺寸: Ø50 上偏差：+0.12 下偏差: 0
公差：=+0.12-0 =0.12mm .
五.公差认识-(形位公差1）
1.形位公差是指形状和位置公差的统称，既允许形状 和位置的变化范围：
二.视图讲解-（剖面视图2）
1.剖视图将机件剖开，使得内部原本不可见的孔、槽可见 了，虚线变成了可见线。由此解决了内部虚线问题。
A.金属材料，通用 剖面线（已有规定剖面 符号除外）
B.非金属材料，剖 面线（已有规定剖面符 号除外）
二.视图讲解-（斜视图）
1. 将机件向不平行于任何基本投影面的平面投影所得的视 图，称为斜视图
尺寸公差:
基本尺寸: 设计时给定的尺寸； 上偏差：最大极限尺寸减基本尺寸所得的代数差； 下偏差:最小极限尺寸减基本尺寸所得的代数差；
公差：=最大极限尺寸-最小极限尺寸=上偏差-下偏差。
基本尺寸: Ø50 上偏差：+0.039 下偏差: -0.023
公差：=0.039-（-0.023） =0.062mm .
1. 所有零件表面看起来光滑，而实际轮廓是由许多微小高 低不平的谷峰组成，这种微小的高度程度和间距状况叫做表面 粗糙度，由字母Ra+数字组成（单位为: um)
三.常用表示法-（表面粗糙度2）
1. 图示举例：
四.常用螺纹知识-1
1. 认识螺纹基本参数
四.常用螺纹知识-2
1. 螺纹标示的含意:
1.若是普通粗牙螺纹，且为右旋，可以简化标注，如上图改为M6*1.0 的螺距，则可以直接标M6 。
A.上图中的A就是斜视图，有加旋 转符号标示此图是旋转后的投影。
三.常用表示法-（斜度）
1. 斜度：是指一直线（或平面）对另一直线（或平面）的 斜程度，其大小为其夹角的正切，Tga=H/L(1:n)
图纸上通常以1：n的形式标注,并在数字的前面增 加“∠”符号，符号方向需与斜度方向一致。
三.解成一种交流的语言；
是作为机械行业的入门必备的基础知识。
• （机械行业里面如果不懂图纸，或者无法完全理解图 纸所要表达的意思，那就是不懂“行话”）。
二.视图讲解-（视图画法对比 ）
常用机械识图分了第一角法和第三角法。 第一角法： 观察者---物体---投影面； 第三角法: 观察者---投影面---物体.
1.形位公差标注的含义示范-1：
表示在垂直于轴线的任一正截 面上，Ф100圆必须位于半径差，其 公差值0.004的两同心圆之间。
表示零件右端面必须位于距离 为公差值0.01，且平行基准 平面A的 两平行平面之间。
符号是代表基准代号。
五.公差认识-(形位公差6）
2.形位公差标注的含义示范-2：
表示零件上两孔轴线与基准平 面B的垂直度误差，必须位于直径为公 差值0.03的圆柱面范围内。
主讲:吴新华 日期:2015.08.19
课程题纲
• 一.图纸的重要性； • 二.视图讲解（视图/局部视图/剖面视图/斜视图等）； • 三.常用表示方法（斜度/表面粗糙度）； • 四.常用螺纹知识； • 五.公差的认识。
一.机械图的重要性
•
在机械行业中，设计和开发人员把所要表达的意思
以图纸的形式输出，加工和检测人员需与图纸作为依据。
形位公差符号所表示的含意
五.公差认识-(形位公差2）
1.常用形状公差带的定义及解释
1.直线度
2.平面度
五.公差认识-(形位公差3）
1.常用位置公差带的定义及解释-1
3.垂直度
4.平行度
五.公差认识-(形位公差4）
1.常用位置公差带的定义及解释-2
3.对称度
6.同轴度
五.公差认识-(形位公差5）
2.若是多线螺纹必需标线数/条数和导程。 导程= 螺距*条数。 3.螺纹等级，外螺纹用小写字母表示，内螺纹用大写字母标示，而且公 称直径表示的都是螺纹大径。 4.螺纹规和螺纹环规，只是控制了螺纹的中径和螺距，所以在现实中我 们在检测螺纹时，一般还得控制外螺纹的大径和内螺纹的小径。
