全国特种作业人员安全技术培 训考核统编教材
电工作业（复训）
第三章 触电事故预防与现场急救
第一节 触电事故的种类、方式和 规律
（1）触电事故的种类和对人体伤害程度的 影响因素
（2）触电事故发生的方式和原因 （3）触电事故发生的规律
第二节 直接接触电击防护
（1）绝缘 （2）遮拦和阻挡物 （3）电气间距
第三节 间接接触电击防护
（三）TN系统 3.1 TN系统就是电源系统有一点直接接地，设备的外露导电部分通过保护导体接
到此接地体上的系统，即采取接零措施的系统。 3.2设备金属外壳与保护零线连接的方式称为保护接零。
由同一台变压器供电的配电网中，一般不允许同时采用TT系统和TN系统的混 合运行方式。 3.3TN系统中，保护中性导体上一处或多处通过接地装置与大地再次连接的接地， 称为重复接地。 3.4重复接地的作用：减轻PE线或PEN线意外断线或接触不良时接零设备上电击 的危险性；减轻PEN线断线时负载中性点“漂移”；缩短漏电故障持续时间； 改善架空线路的防雷性能。 3.5重复接地的要求：教材P58
第一节 触电事故的种类、方式和规律
（二）触电事故发生的方式和原因 2.1 触电事故发生的方式主要有：单相触电、两相触电、跨步电压触电三种情况
其中，两相触电最危险 2.2 触电事故发生的原因
缺乏电气安全知识 违反操作规程 电气设备不合格 维修不善 偶然因素
第一节 触电事故的种类、方式和规律
（三）触电事故发生的规律 3.1 触电事故发生的规律 1、 低压触电事故多于高压触电事故。低压触电事故多发生于远离变压器和总开关
第三节 间接接触电击防护
保护接零与保护接地是防止间接接触电击最基本的措施。 （一）IT系统 1.1 IT系统就是电源系统的带电部分不接地或通过阻抗接地，电气设备的外露导
电部分接地的系统。电气设备接地规程规定：电压在1000V以下电源中性点 不接地的电网和1000V以上任何形式的电网中，均需采用保护接地（称之为 IT系统）作为保安技术措施。保护接地的原理是给人体并联一个小电阻，以 保证发生故障时减小通过人体的电流和人体承受的电压。 1.2 应用范围 适用于各种不接地配电网，包括低压不接地配电网，如井下配电网和高压不 接地配电网，还包括不接地直流配电网。 1.3 具体接地部位见教材P53.
的 分支线路部分，特别是线路末端，即用电设备上。
2、触电事故的季节性明显 （夏季） 6~9月最为集中。 3、携带式和移动式设备触电事故多。 4、电气连接部位触电事故多。 5、单相触电事故多。 6、误操作触电事故多。 7、青年、中年人员触电事故多。
第二节 直接接触电击防护
（一）绝缘 1.1所谓绝缘，是指用绝缘材料把带电体封闭起来，实现电气隔离，确保设备、 线路正常工作，防止人身触电。绝缘性能主要用：绝缘电阻、耐压强度、泄 漏电流和介质损耗等指标来衡量。 1.2绝缘电阻大小用兆欧表测量。 1.3潮湿对绝缘性能影响最大。 1.4新装和大修后的低压线路和设备，要求绝缘电阻不小于0.5MΩ；携带式电 气设备绝缘电阻不低于2MΩ；配电盘二次线绝缘电阻不低于1MΩ；高压线路 和设备绝缘电阻不低于1000MΩ；架空线路悬式绝缘子每个绝缘电阻不低于 300MΩ。 1.5电力变压器、电力电容器等高压设备，除要求测量绝缘电阻外，为了判断 绝缘受潮情况，还要求测量吸收比R60/R15。
第三节 间接接触电击防护
（1）IT系统 （2）TT系统 （3）TN系统
第四节 触电事故的现场急救
（1）急救原则 （2）脱离电源后的处理 （3）心肺复苏
3.1 心肺复苏的基本措施 3.2 通畅气道 3.3 口对口（口对鼻）人工呼吸 3.4 胸外按压
第一节 触电事故的种类、方式和规律

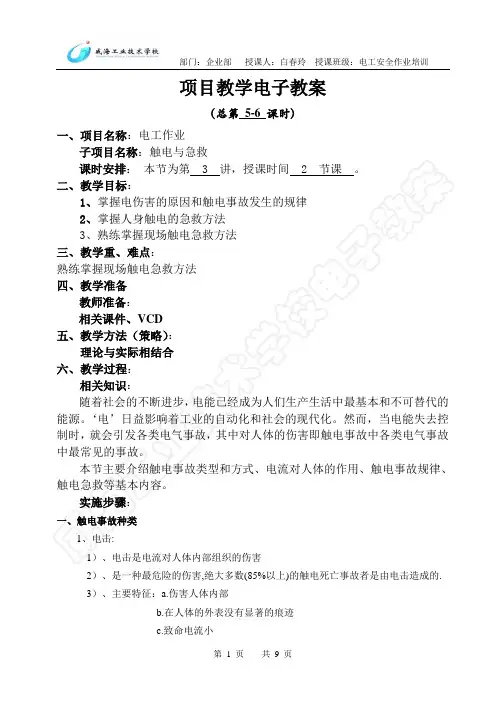

（一）触电事故的种类和对人体伤害程度的影响因素 1、触电事故的种类分为电击和电伤两类 1.1 绝大部分触电死亡事故是由电击造成的，电击特征：电标、电纹、电流斑。
电击分为直接电击和间接电击。 电流引起的人体心室颤动是电击致死的主要原因。（室颤电流） 1.2 电伤指由电流的热效应、化学效应、机械效应对人体造成的伤害，表现为： 电弧灼伤、烧伤、电印记、皮肤金属化、机械损伤和电光眼。最常见也是 最严重的是： 电弧灼伤、烧伤。 1.3 触电事故对人体伤害程度的影响因素 通过人体的电流大小 电流的持续时间与途径 电流的种类与频率 人体的健康状况 以电流大小和出点时间的长短最为主要
第三节 间接接触电击防护
第二节 直接接触电击防护
（三）电气间距 3.1作用：防止人体触及或接近带电体造成触电事故，避免车辆或其他器具碰撞
或过分接近带电体造成事故，防止火灾、过电压放电和各种短路事故且为了 操作方便。 3.2安全距离的大小决定于电压的高低、设备的类型、安装的方式等因素。 3.3具体规定：P49-52 3.4工作中使用喷灯或气焊时，其火焰不得喷向带电体，火焰与带电体得最小距 离不得小于：10KV及以下 1.5m；35KV 3.0m （自喷漆或气枪喷漆）
第三节 间接接触电击防护
（二）TT系统 2.1 TT系统就是电源系统有一点直接接地，设备的外露导电部分的接地用保护接
地线PE接到独立的接地体上的系统。 2.2缺陷和不足：如电气设备金属外壳未采取任何安全措施，则外壳故障带电时，
故障电流将沿低阻值的低压工作接地构成回路，由于工作接地的接地电阻很 小，设备外壳将带有接近相电压的故障对地电压，电击危险性很大，同时对 于一般的过电流保护，实现速断是不可能的，因此，一般情况下不能采用TT 系统。如情况特殊必须采用，则必须经故障持续时间原则上限定为5S以内。 2.3应用范围：主要应用于低压公用用户，即未装备配电变压器，从外面引进低 压电源的小型用户。
第二节 直接接触电击防护
（二）遮拦和阻挡物 2.1 屏护是指采用屏护装置控制不安全因素，即采用遮拦、护罩、护盖、闸箱 等把带电体同外界隔绝开来。 2.2 开关电器的屏护装置除作为防止触电的措施外，还是防止电弧伤人、防止 电弧短路的重要措施。 2.3凡用金属材料制成的屏护装置，必须将wk.baidu.com护装置接地或接零。
电工作业（复训）
第三章 触电事故预防与现场急救
第一节 触电事故的种类、方式和 规律
（1）触电事故的种类和对人体伤害程度的 影响因素
（2）触电事故发生的方式和原因 （3）触电事故发生的规律
第二节 直接接触电击防护
（1）绝缘 （2）遮拦和阻挡物 （3）电气间距
第三节 间接接触电击防护
（三）TN系统 3.1 TN系统就是电源系统有一点直接接地，设备的外露导电部分通过保护导体接
到此接地体上的系统，即采取接零措施的系统。 3.2设备金属外壳与保护零线连接的方式称为保护接零。
由同一台变压器供电的配电网中，一般不允许同时采用TT系统和TN系统的混 合运行方式。 3.3TN系统中，保护中性导体上一处或多处通过接地装置与大地再次连接的接地， 称为重复接地。 3.4重复接地的作用：减轻PE线或PEN线意外断线或接触不良时接零设备上电击 的危险性；减轻PEN线断线时负载中性点“漂移”；缩短漏电故障持续时间； 改善架空线路的防雷性能。 3.5重复接地的要求：教材P58
第一节 触电事故的种类、方式和规律
（二）触电事故发生的方式和原因 2.1 触电事故发生的方式主要有：单相触电、两相触电、跨步电压触电三种情况
其中，两相触电最危险 2.2 触电事故发生的原因
缺乏电气安全知识 违反操作规程 电气设备不合格 维修不善 偶然因素
第一节 触电事故的种类、方式和规律
（三）触电事故发生的规律 3.1 触电事故发生的规律 1、 低压触电事故多于高压触电事故。低压触电事故多发生于远离变压器和总开关
第三节 间接接触电击防护
保护接零与保护接地是防止间接接触电击最基本的措施。 （一）IT系统 1.1 IT系统就是电源系统的带电部分不接地或通过阻抗接地，电气设备的外露导
电部分接地的系统。电气设备接地规程规定：电压在1000V以下电源中性点 不接地的电网和1000V以上任何形式的电网中，均需采用保护接地（称之为 IT系统）作为保安技术措施。保护接地的原理是给人体并联一个小电阻，以 保证发生故障时减小通过人体的电流和人体承受的电压。 1.2 应用范围 适用于各种不接地配电网，包括低压不接地配电网，如井下配电网和高压不 接地配电网，还包括不接地直流配电网。 1.3 具体接地部位见教材P53.
的 分支线路部分，特别是线路末端，即用电设备上。
2、触电事故的季节性明显 （夏季） 6~9月最为集中。 3、携带式和移动式设备触电事故多。 4、电气连接部位触电事故多。 5、单相触电事故多。 6、误操作触电事故多。 7、青年、中年人员触电事故多。
第二节 直接接触电击防护
（一）绝缘 1.1所谓绝缘，是指用绝缘材料把带电体封闭起来，实现电气隔离，确保设备、 线路正常工作，防止人身触电。绝缘性能主要用：绝缘电阻、耐压强度、泄 漏电流和介质损耗等指标来衡量。 1.2绝缘电阻大小用兆欧表测量。 1.3潮湿对绝缘性能影响最大。 1.4新装和大修后的低压线路和设备，要求绝缘电阻不小于0.5MΩ；携带式电 气设备绝缘电阻不低于2MΩ；配电盘二次线绝缘电阻不低于1MΩ；高压线路 和设备绝缘电阻不低于1000MΩ；架空线路悬式绝缘子每个绝缘电阻不低于 300MΩ。 1.5电力变压器、电力电容器等高压设备，除要求测量绝缘电阻外，为了判断 绝缘受潮情况，还要求测量吸收比R60/R15。
第三节 间接接触电击防护
（1）IT系统 （2）TT系统 （3）TN系统
第四节 触电事故的现场急救
（1）急救原则 （2）脱离电源后的处理 （3）心肺复苏
3.1 心肺复苏的基本措施 3.2 通畅气道 3.3 口对口（口对鼻）人工呼吸 3.4 胸外按压
第一节 触电事故的种类、方式和规律
（一）触电事故的种类和对人体伤害程度的影响因素 1、触电事故的种类分为电击和电伤两类 1.1 绝大部分触电死亡事故是由电击造成的，电击特征：电标、电纹、电流斑。
电击分为直接电击和间接电击。 电流引起的人体心室颤动是电击致死的主要原因。（室颤电流） 1.2 电伤指由电流的热效应、化学效应、机械效应对人体造成的伤害，表现为： 电弧灼伤、烧伤、电印记、皮肤金属化、机械损伤和电光眼。最常见也是 最严重的是： 电弧灼伤、烧伤。 1.3 触电事故对人体伤害程度的影响因素 通过人体的电流大小 电流的持续时间与途径 电流的种类与频率 人体的健康状况 以电流大小和出点时间的长短最为主要
第三节 间接接触电击防护
第二节 直接接触电击防护
（三）电气间距 3.1作用：防止人体触及或接近带电体造成触电事故，避免车辆或其他器具碰撞
或过分接近带电体造成事故，防止火灾、过电压放电和各种短路事故且为了 操作方便。 3.2安全距离的大小决定于电压的高低、设备的类型、安装的方式等因素。 3.3具体规定：P49-52 3.4工作中使用喷灯或气焊时，其火焰不得喷向带电体，火焰与带电体得最小距 离不得小于：10KV及以下 1.5m；35KV 3.0m （自喷漆或气枪喷漆）
第三节 间接接触电击防护
（二）TT系统 2.1 TT系统就是电源系统有一点直接接地，设备的外露导电部分的接地用保护接
地线PE接到独立的接地体上的系统。 2.2缺陷和不足：如电气设备金属外壳未采取任何安全措施，则外壳故障带电时，
故障电流将沿低阻值的低压工作接地构成回路，由于工作接地的接地电阻很 小，设备外壳将带有接近相电压的故障对地电压，电击危险性很大，同时对 于一般的过电流保护，实现速断是不可能的，因此，一般情况下不能采用TT 系统。如情况特殊必须采用，则必须经故障持续时间原则上限定为5S以内。 2.3应用范围：主要应用于低压公用用户，即未装备配电变压器，从外面引进低 压电源的小型用户。
第二节 直接接触电击防护
（二）遮拦和阻挡物 2.1 屏护是指采用屏护装置控制不安全因素，即采用遮拦、护罩、护盖、闸箱 等把带电体同外界隔绝开来。 2.2 开关电器的屏护装置除作为防止触电的措施外，还是防止电弧伤人、防止 电弧短路的重要措施。 2.3凡用金属材料制成的屏护装置，必须将wk.baidu.com护装置接地或接零。
