二维红外光谱
二维红外光谱
二维红外光谱（2D IR spectroscopy）是一种用于分析化学体系中分子间相互作用的新型光谱技术。
它为研究特定分子组成的分子组合体（例如蛋白质）提供了全新的思路，能够更快、更准确地显示出蛋白质内部的结构特征和功能信息。
二维红外光谱是一种在光谱分析中应用非常广泛的技术，可以用来对大分子的结构进行精确分析。
它通过测量分子频率和强度之间的关系，来揭示大分子结构的信息，从而帮助科学家们更好地理解大分子的内部结构。
二维红外光谱所涉及到的原理主要是红外振动，它是由分子中的键和受力点的振动所引起的。
当分子被一个外部的电磁场所作用时，它将会产生一种称为“红外振动”的效应，即分子中的原子根据电磁场的作用，在各自的方向上产生振动。
该振动有一个固定的频率，而这个频率是由分子结构所决定的，因此，通过测量红外振动的频率，就可以获得分子结构的信息。
二维红外光谱也可以称为“时域分辨红外光谱”，它可以用来实现对大分子结构的连续测量，其基本原理是：利用一个相关的激光场，在两个不同的时间点上测量红外振动的强度，从而实现对大分子的连续测量。
二维红外光谱的应用非常广泛，它可以用来研究大分子的结构特征，以及分子之间的相互作用，还可以用来研究蛋白质的结构，从而有助于更好地了解蛋白质内部的结构特征和功能信息。
此外，这种技术还可以用来研究其它大分子的结构，例如核酸分子，以及大分子复合体，这有助于更好地理解这些分子的结构和功能，从而有助于研究许多生物体系。
总之，二维红外光谱是一种研究大分子结构和功能的重要工具，可以用来实现对大分子的精确测量，从而有助于更好地理解蛋白质和其他大分子的结构和功能。
二维相关红外光谱技术快速鉴别三七及其伪品

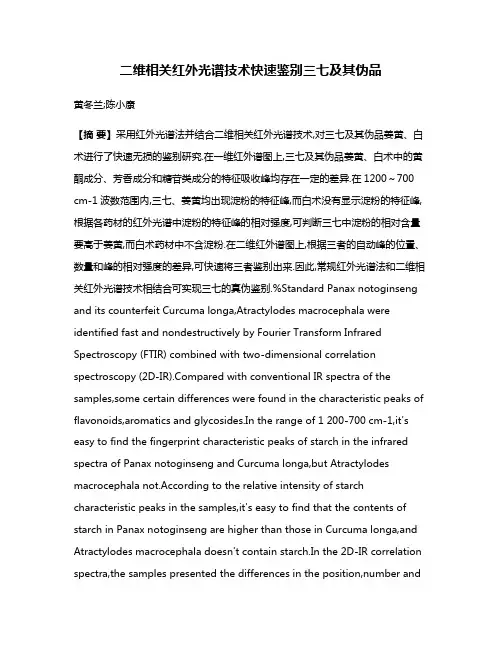

二维相关红外光谱技术快速鉴别三七及其伪品黄冬兰;陈小康【摘要】采用红外光谱法并结合二维相关红外光谱技术,对三七及其伪品姜黄、白术进行了快速无损的鉴别研究.在一维红外谱图上,三七及其伪品姜黄、白术中的黄酮成分、芳香成分和糖苷类成分的特征吸收峰均存在一定的差异.在1200～700 cm-1波数范围内,三七、姜黄均出现淀粉的特征峰,而白术没有显示淀粉的特征峰,根据各药材的红外光谱中淀粉的特征峰的相对强度,可判断三七中淀粉的相对含量要高于姜黄,而白术药材中不含淀粉.在二维红外谱图上,根据三者的自动峰的位置、数量和峰的相对强度的差异,可快速将三者鉴别出来.因此,常规红外光谱法和二维相关红外光谱技术相结合可实现三七的真伪鉴别.%Standard Panax notoginseng and its counterfeit Curcuma longa,Atractylodes macrocephala were identified fast and nondestructively by Fourier Transform Infrared Spectroscopy (FTIR) combined with two-dimensional correlation spectroscopy (2D-IR).Compared with conventional IR spectra of the samples,some certain differences were found in the characteristic peaks of flavonoids,aromatics and glycosides.In the range of 1 200-700 cm-1,it's easy to find the fingerprint characteristic peaks of starch in the infrared spectra of Panax notoginseng and Curcuma longa,but Atractylodes macrocephala not.According to the relative intensity of starch characteristic peaks in the samples,it's easy to find that the contents of starch in Panax notoginseng are higher than those in Curcuma longa,and Atractylodes macrocephala doesn't contain starch.In the 2D-IR correlation spectra,the samples presented the differences in the position,number andrelative intensity of autopeaks and correlation peakcluters.Consequently,Fourier Transform Infrared Spectroscopy (FTIR) combined with two-dimensional correlation spectroscopy (2D-IR) can be used to identified Panax notoginseng and its counterfeit Curcuma longa,Atractylodes macrocephala.【期刊名称】《光散射学报》【年(卷),期】2017(029)001【总页数】6页(P79-84)【关键词】二维相关红外光谱法;三七;姜黄;白术;鉴别【作者】黄冬兰;陈小康【作者单位】韶关学院化学与环境工程学院,韶关512005;韶关学院化学与环境工程学院,韶关512005【正文语种】中文【中图分类】TS201.21三七是一种常用的名贵中药,其具有活血化瘀、消肿止痛、滋补强壮等功效,为著名伤科药“云南白药”的主要成分。
助溶剂对溶质溶剂间氢键动态的影响1-4翻译
助溶剂对溶质溶剂间氢键动态的影响——超快速2D红外光谱研究摘要：助溶剂显著影响水性环境中生物分子的溶质溶剂交互作用，而且对许多蛋白质和酶的稳定性和活性有着重要影响。
早先的实验研究报道了水分子暴露在助溶剂中时的氢键动态，但是，若从溶质的视角去理解这一影响将会提供更多对蛋白稳定性的洞悉。
因为羰基群在生物分子中非常丰富，当前的研究致力于利用2D红外光谱和分子动态模拟技术去比较溶质的羰基群在有或无DMSO作为助溶剂的两种水溶液中氢键动力学的不同。
红外用来从数量上估计羰基在纯水或DMSO：水=1：1（v、v）的溶液中氢键动态交换的时间尺度。
红外结果发现了化学交换进程的波普特征：助溶剂的加入会将氢键交换比率降低五倍。
测得纯水和溶液的交换比率分别为7.50 × 1011 and 1.48 × 1011s−1。
分子动力学模拟预测了纯水比加DMSO的溶液羰基氢键寿命会显著缩短并且提供了交换机制的分子洞悉。
助溶剂和溶质分子的结合伴随着大量水分子氢键的断裂。
有无DMSO所造成的氢键寿命和交换比率的巨大不同表明了助溶剂参与条件下快速氢键动态的显著改变，这一改变或许在生物分子的稳定性及活性中起着重要作用。
1.介绍：最近几年，助溶剂对生物分子在水性环境中的影响受到广泛关注。
在蛋白质水溶液中加入助溶剂会改变生物分子的性能，比如蛋白质稳定性、溶解性、自组装等。
助溶剂会扰乱蛋白水溶液中蛋白的构象平衡而选择性地阻止或促进蛋白质的变性。
理论研究被用于去理解助溶剂对蛋白质稳定性的影响。
溶质与助溶剂的交互作用通常被视为一个交换过程，在这一过程中助溶剂的结合伴随着大部分水分子氢键的断裂。
助溶剂对许多酶的活性也有影响。
助溶剂可充当冷冻剂，可用于在水溶液中保存干细胞、器官、精子。
理解这类行为的基本机制有助于设计想要的蛋白质和酶的性质。
由于DMSO在室温下可与水混溶，因此它是一种被广泛应用在水溶液中的助溶剂。
DMSO是一种高极性的分子，可以接受氢键，可以扰乱水分子的氢键缔合结构并将自己与蛋白质、核酸、碳水化合物以及离子等物质联系起来。
温度对胶原结构的影响(二维红外)

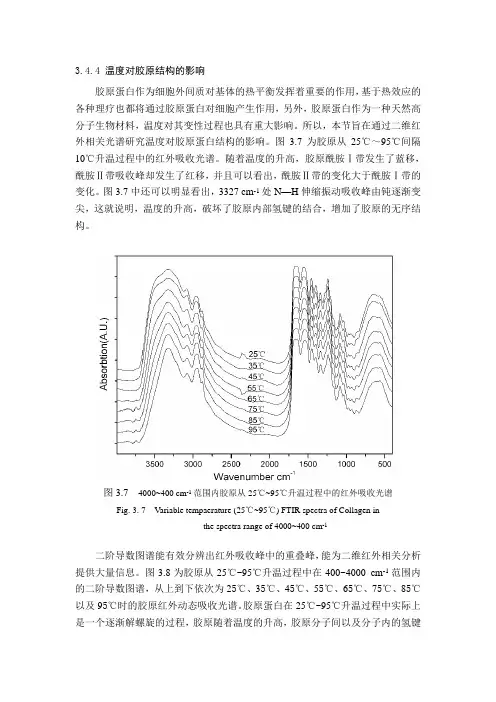

3.4.4 温度对胶原结构的影响胶原蛋白作为细胞外间质对基体的热平衡发挥着重要的作用，基于热效应的各种理疗也都将通过胶原蛋白对细胞产生作用，另外，胶原蛋白作为一种天然高分子生物材料，温度对其变性过程也具有重大影响。
