第医学影像技术学三单元
《医学影像成像原理》第三章 CT成像习题
(4)宽扇形束静止-旋转扫描方式：扫描装置由一个X线管和600～2000个检测器组成。这些检测器在扫描架内排列成固定静止的检测器环，X线管发出30°～50°宽扇形X线束进行旋转扫描。
（3）滤波反投影重建方法：采用先修正、再反投影的做法，得到原始的密度函数。滤波反投影重建图像的基本做法是：在某一投影角下取得投影函数（一维函数）后，对其作滤波处理，得到一个经过修正的投影函数。然后再将此修正后的投影函数作反投影运算，得出所需的密度函数。
滤波反投影法在实现图像重建时，只需作一维的傅里叶变换。由于避免了费时的二维傅里叶变换，滤波反投影法明显地缩短了图像重建的时间。
再将图像面上各像素的CT值转换为灰度，就得到图像面上的灰度分布，就是CT影像。
{CT图像的本质是衰减系数μ成像。通过计算机对获取的投影值进行一定的算法处理，可求解出各个体素的衰减系数值，获得衰减系数值的二维分布（衰减系数矩阵）。再按CT值的定义，把各个体素的衰减系数值转换为对应像素的CT值，得到CT值的二维分布（CT值矩阵）。然后，图像面上各像素的CT值转换为灰度，就得到图像面上的灰度分布，此灰度分布就是CT影像。}
《医学影像成像原理》 试题库
第三章 CT成像
一、专业名词解释与翻译
1．窗口技术：window technology
是显示数字图像的一种重要方法。即选择适当的窗宽和窗位来观察图像，使病变部位明显地显示出来。
2．窗宽：window width，WW
表示数字图像所显示信号强度值的范围。
医学影像设备学第三章X线机单元电路(五)
①按下SW
②SC得电 ③P2接通 产生高压 开始曝光
⑤TB导通 ⑥RL得电
⑦SC断开 高压切断 曝光结束
8
2015/8/1
三 晶体管限时电路
电容器充放电控制晶体管开关元件的通断 原理：
高压接 触器 充电电 阻群 充电电容 曝光手闸
2015/8/1 9
单结晶 体管
曝光结 束继电 器
三 晶体管限时电路
电容器充放电控制晶体管开关元件的通断 原理：
得电
开始曝光 曝光结束
得电 导通 充电 放电 导通
得电
2015/8/1 10
四 集成限时电路
JSB-23型集成限时电路
整流稳压 限时保 护电路 执行电路 限时电路
2015/8/1
11
四 集成限时电路
JSB-23型集成限时电路
②BG导通 ③JSB得电，触点闭合 ①CD两端电压输入 ④SC得电，曝光开始 ⑤C5、6充电 ⑥JEC1导通，BG截止 ⑦JSB断开，SC断开 ⑧曝光结束 ⑨C6放电
第三章
X线机单元电路
限时电路
第七节
学习目标
1.掌握不同电子限时电路的工作原理；
2.了解自动曝光控时系统的工作原理。
2015/8/1
4
主要内容
一、电子限时电路工作原理分析；
二、限时电路举例分析； 三、自动曝光控时系统。
2015/8/1
5
限时电路
作用：控制曝光时间的长短 小型X线机：机械限时器 中、大型X线机：电子限时电路 三钮制： ①触点法——高压接触器控制 ②无触点法——可控硅串接于高压初级电路
复习
旋转阳极： 曝光前阳极必须启动旋转
电流 检测 原件 电压 检测 原件 启动 电容
医学影像物理学试题及答案(三)
医学影像物理学试题及答案第三章 X射线计算机断层成像（X-CT）3-1 普通X射线摄影像与X-CT图像最大不同之处是什么?答：普通X射线摄影像是重叠的模拟像，而X-CT图像是数字化的断层图像。
3-2 何谓体层或断层? 何谓体素和像素? 在重建中二者有什么关系?答：体层或断层是指在人体上欲重建CT像的薄层。
体素是人体中欲重建CT像断层上的小体积元，是人为划分的，是采集（或获取）成像参数（衰减系数值）的最小体积元（实际中是扫描野进行划分）；像素是构成图像的最小单元，是人为在重建平面上划分的，其数值是构成CT图像数据的最小单元。
要注意的是CT图像的像素和工业上的像素不是同一个概念。
体素和像素的关系是二者一一对应。
按重建的思想是体素的坐标位置和成像参数值被对应的像素表现（坐标位置对应、衰减系数值以灰度的形式显示在CT图像上）。
3-3 何谓扫描? 扫描有哪些方式? 何谓投影?答：所谓扫描系指在CT的重建中使用的采集数据的物理技术，具体言之就是以不同的方式，沿不同的角度，按一顶的次序用X射线对受检体进行投照的过程称为扫描。
扫描方式从总体上说有平移扫描和旋转扫描两种。
扫描的目的是为了采集足够的重建数据。
所谓投影的本意系指透射物体后的光投照在屏上所得之影。
若物体完全透明，透射光强等于投照光强，则影是完全亮的；若物体半透明, 透射光强小于投照光强，则影是半明半暗；若物体完全不透明，透射光强等于零，则影是完全暗的。
按此种考虑，所谓投影的本质就是透射光的强度。
对重建CT 像过程中投影p 的直接含义就是透射人体后的X 射线强度，即书中X 射线透射一串非均匀介质（或人体）后的出射X 射线的强度I n ，即p =I n 。
广义之，这个投影p 又是由I n 决定的书中表述的i i d μ∑=p 。
3-4 请写出射线束透射下列非均匀介质后广义下的投影值（见书中习题3-4图）。
答案：(a)17；(b)∑==71n i i μ3-5 何谓层厚? 它与哪些因素有关?答：层厚的本意系指断层的厚度。

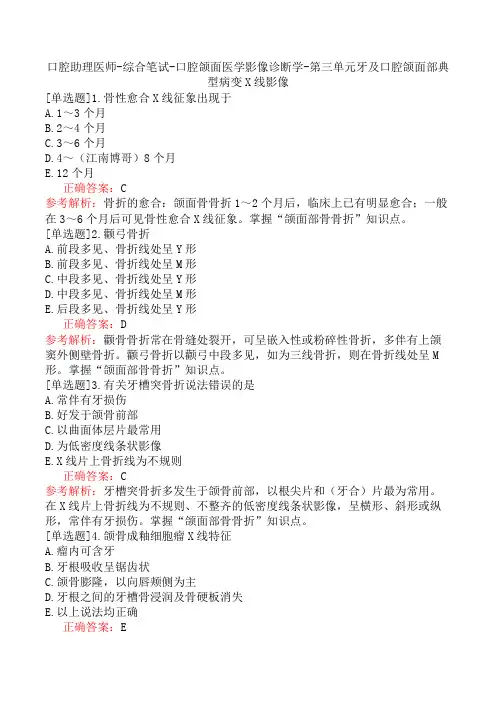

口腔助理医师-综合笔试-口腔颌面医学影像诊断学-第三单元牙及口腔颌面部典型病变X线影像
口腔助理医师-综合笔试-口腔颌面医学影像诊断学-第三单元牙及口腔颌面部典型病变X线影像[单选题]1.骨性愈合X线征象出现于A.1～3个月B.2～4个月C.3～6个月D.4～（江南博哥）8个月E.12个月正确答案：C参考解析：骨折的愈合：颌面骨骨折1～2个月后，临床上已有明显愈合；一般在3～6个月后可见骨性愈合X线征象。
掌握“颌面部骨骨折”知识点。
[单选题]2.颧弓骨折A.前段多见、骨折线处呈Y形B.前段多见、骨折线处呈M形C.中段多见、骨折线处呈Y形D.中段多见、骨折线处呈M形E.后段多见、骨折线处呈Y形正确答案：D参考解析：颧骨骨折常在骨缝处裂开，可呈嵌入性或粉碎性骨折，多伴有上颌窦外侧壁骨折。
颧弓骨折以颧弓中段多见，如为三线骨折，则在骨折线处呈M 形。
掌握“颌面部骨骨折”知识点。
[单选题]3.有关牙槽突骨折说法错误的是A.常伴有牙损伤B.好发于颌骨前部C.以曲面体层片最常用D.为低密度线条状影像E.X线片上骨折线为不规则正确答案：C参考解析：牙槽突骨折多发生于颌骨前部，以根尖片和（牙合）片最为常用。
在X线片上骨折线为不规则、不整齐的低密度线条状影像，呈横形、斜形或纵形，常伴有牙损伤。
掌握“颌面部骨骨折”知识点。
[单选题]4.颌骨成釉细胞瘤X线特征A.瘤内可含牙B.牙根吸收呈锯齿状C.颌骨膨隆，以向唇颊侧为主D.牙根之间的牙槽骨浸润及骨硬板消失E.以上说法均正确正确答案：E参考解析：颌骨成釉细胞瘤的X线表现除上述四型外，还有一些共同特征：①颌骨膨隆，以向唇颊侧为主；②牙根吸收呈锯齿状；③肿瘤侵入牙槽侧，造成牙根之间的牙槽骨浸润及骨硬板消失；④肿瘤边缘可有增生硬化；⑤瘤内罕见钙化；⑥瘤内可含牙。
掌握“口腔颌面部囊肿、肿瘤及瘤样病变”知识点。
[单选题]5.占据整个上颌窦窦壁有膨胀性改变的是A.牙瘤B.骨化纤维瘤C.成釉细胞瘤D.根尖周囊肿E.中央性骨髓炎正确答案：B参考解析：骨化纤维瘤：X线片多以高低密度混合表现为主，部分病变以低密度变化为主；病变中有不同程度钙化或骨化影，表现为点状或斑片状。
最新医学影像检查技术学第三单元第02节 (5)讲学课件
总结内容要求真实、突出重点、技术含量高。 文字叙述要准 确一致，避免过于口语化的用词。
注意：前后材料数据的一致性。
13
项目总结的编写要求
各单位主要负责人要亲自过问项目总结工作，明确具 有较高文字水平的同志主笔撰写，总结写好后由站领 导审阅通过后报出。
坚持实事求是的原则，既要全面总结项目实施的成效， 又要客观反映存在的问题，做到不遗漏、不回避、不 夸大、不缩小。
10
项目资料的整理
为搞好总结验收，我们必须从申请立项到项目实施结束，系 统整理所有技术文件材料并分类立卷，整理归档。这对项目检 查、总结、验收是十分必要的，各项目承担单位要重视此项工 作。 前期准备资料：
可行性研究报告、调查报告、批复文件、实施方案、会议记 录及纪要；
工程项目有关资料： 项目开工前办理的有关手续，如建设用地、城市规划、施工 许可证，地勘报告，有关部门的批准文件或协议； 项目单位与勘察设计、施工、监理单位及设备仪器的招标文 件、合同、协议，设计、施工、监理及供货商的资质证明； 设计图、施工图、施工记载表、施工预算及说明。 工程设施竣工验收资料，如竣工图及竣工总结、竣工验收报 11 告等。
六、经验与体会
七、存在的主要问题
八、下一步工作的打算和建议
九、大事记
16
前言
项目建设的目的意义 项目由来
国家的、省级的、地方的、企业委托的、部门合作的？ 基本建设项目？财政支农项目？
取得的主要成果概述(简明扼要）
17
一、项目区基本情况
项目县基本情况（概述） 项目区基本情况（具体）
注意项目区的范畴，针对所实施的项目说明该区的农业生产 当中存在的主要问题，与实施项目相关的情况要重点说明。 项目区涉及乡镇、村，地理位置 农业生产及社会经济现状（人口、耕地面积、种植作物、 粮食产量水平、农民收入状况以及农业生产制约因素等） 气候及地形地貌（气温、降水、地形地貌等） 水资源情况（水源、水资源总量、农业用水状况） 地质情况 土壤属性（土壤质地、耕性、养分状况等） 农田基础设施及肥力水平
医学影像设备学第三章X线机单元电路(二)
通过光电转换元件将接收到的X线转换为电 信号，经过放大、模数转换等环节，将信 号传输至图像处理系统进行后续处理。
02
高压发生电路
高压发生电路的组成
电源电路
高压变压器
控制电路
保护电路
提供高压发生电路所需 的电源，通常为直流电
源。
将电源电路提供的低压 转换为高压，为X线管提
供必要的电压。
控制高压发生电路的工 作状态，如管电流、曝
影像处理系统的功能与作用
功能
影像处理系统可以对接收到的影像进 行各种处理，如调整对比度、亮度、 锐度等，以提高影像质量。
作用
影像处理系统是医学影像设备中不可 或缺的一部分，它能够改善医学影像 的质量，使其更易于观察和诊断。
影像处理系统的工作原理
工作原理
影像处理系统通过数字信号处理器（DSP）对接收到的电信号进行一系列的运算和 处理，实现各种图像处理功能。
电源电路工作原理
高压发生电路工作原理
通过整流、滤波、稳压等环节，将交流电 转换为稳定的直流电，为整机各部分提供 工作电压。
通过变压器升压、硅整流器整流等环节， 产生高电压和大电流，用于激发X线管产生 X线。
控制电路工作原理
探测器电路工作原理
通过微处理器等控制元件，实现对X线机各 项功能的控制和调节，包括曝光时间、管 电流、管电压等参数的调节。
03
控制系统
控制系统的组成
电源电路
为整机提供所需电源，确保设 备正常工作。
操作面板
提供人机交互界面，方便用户 进行参数设置和操作控制。
控制电路
接收操作面板指令，对X线机各 部分进行协调控制。
保护电路
监测设备工作状态，在异常情 况下采取保护措施。
成像原理第三章数字X线成像-第3节
成像原理第三章数字X线成像-第3节2017-04-21 医学影像技师服务中⼼学习⽬标1.掌握直接和间接探测器的结构；⾮晶硒和⾮晶硅DR的⼯作流程。
2.熟悉⾮晶硒和⾮晶硅DR的成像理论；影响DR图像质量的因素。
3.了解 CCD探测器和多丝正⽐电离室摄影设备的⼯作理论。
⼀、概述数字X线摄影（Digital Radiography, DR）具有图像处理能⼒的计算机控制下，由探测器接收X线信息转换为数字信息，并加以显⽰。
⼜称直接数字摄影DDR。
DR的影像接收器为平板探测器（FPD）。
1990年开始认识并研发1995年硒材料的直接转换静态影像X线平板探测器。
1997年出现了静态的间接转换平板探测器。
DR特点：时间分辨⼒⾼，动态范围宽，量⼦检出率⾼MTF性能⾼，辐射剂量更低。
1.数字摄影(DR)是哪两个英⽂单词的缩写( )A．data readerB．dynamic rangeC．data recognizerD．digital radiographyE．degree of radiation答案：D⼆、DR成像系统组成2.关于DR分类，错误的是( )A．直接转换型平板探测器（⾮晶硒）B．间接转换型平板探测器（碘化铯+⾮晶硅）C．CCD X线成像D．IP X线成像E．多丝正⽐电离室(MWPC)X线成像答案：DDR常⽤的数字探测器3.关于DR的叙述，正确的是( )A．没有光电转换B．不能达到动态成像C．可分为直接转换和间接转换D．不使⽤荧光物质E．以上都对答案：C4．属于DR成像间接转换⽅式部件的是( )A．增感屏B．⾮晶硒平板探测器C．多丝正⽐电离室D．碘化铯+⾮晶硅探测器E．半导体狭缝线阵探测器答案： D（⼀）、直接转换型探测器1.⾮晶硒平板探测器2.多丝正⽐电离室图为：⾮晶硒平板探测器1.⾮晶硒平板探测器组成（1）X线转换单元光电材料：⾮晶硒（a-Se）作⽤：将X线转换成电⼦信号过程：X线照射→⾮晶硒→光电导特性→产⽣正负电荷→6kV的偏置电压→电荷移动→探测器阵列单元收集。
医学影像技术学知到章节答案智慧树2023年徐州医科大学
医学影像技术学知到章节测试答案智慧树2023年最新徐州医科大学第一章测试1.医学影像学图像的特点，下面的表述哪一项是错误的（）。
参考答案:X线、CT、MR图像的黑白、明暗的对比取决于不同组织的密度和厚度2.X线成像系统的发展目标是向专一化和智能化发展。
（）参考答案:对3.医学影像技术学是研究在某种能量发射物质的作用下，图像成像链的形成过程、图像后处理、图像存储、图像显示和图像记录，以及影响图像成像链各种因素的科学。
（）参考答案:对4.医学影像技术学主要是完成医学影像设备的操作、应用、技术开发及影像的质量保证与质量控制等工作。
（）参考答案:对5.PDCA循环方法有（）。
参考答案:检查（check）;计划（plan）;总结（action）。
;实施（do）第二章测试1.下列（）不是影响X线照片的主要因素？参考答案:照片的感度2.关于散射线及其影响因素的叙述，错误的是（）。
参考答案:增感屏的增感率越高，散射线越少3.肩关节正位摄影，中心线射入点（）。
参考答案:肩胛骨喙突4.人体水平面又称为（）。
参考答案:横切位5.属于乳腺摄影常规体位的是（）。
参考答案:MLO第三章测试1.数字减影血管造影是二十世纪（）应用于临床的。
参考答案:80年代2.数字减影血管造影的时间分辨率为（）。
参考答案:高3.DSA检查时注射流率一般为（）。
参考答案:mL/s4.DSA左心室造影一般应选择什么摄影体位（）。
参考答案:右前斜30度位5.DSA心室和大动脉造影一般应选用什么摄影方式（）。
参考答案:超脉冲1.最早应用CT检查的部位是（）。
参考答案:颅脑2.CT值定标为0的组织是（）。
参考答案:水3.表示CT空间分辨率的单位是（）。
参考答案:每厘米线对数（LP/cm）4.不属于颅脑CT平扫的适应症为（）。
参考答案:脑血管畸形5.CT成像中，关于部分容积效应的叙述，错误的是（）。
参考答案:高档CT机不存在部分容积效应1.与梯度磁场强度变化无关的因素有（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
名词解释：
1．正像 2．负像3．透光率4．阻光率5．光学密度6．肢体对比度 7．X线对比度
8．胶片对比度9．照片对比度10．照片模糊 11．半影12．距离平方反比定律13．放大失真 14. 照片斑点 15. 散射线16. 散射线含有率17. 栅密度18. 滤线栅的焦距19．焦—片距 20．肢—片距21．听眦线22．听眶线23．听鼻线24．瞳间线25．软X线摄影26．阴性对比剂27．阳性对比剂单项选择
1. X线胶片特性曲性的直线部
A．密度与照射量的变化不成比例的部分
B．密度与照射量的变化成比例的部分
C．不是摄影中力求应用的部分
D．密度与照射量没联系的部分
E．以上都不是
2. 关于胶片的r值，错误的是
A. r值指胶片的反差系数
B. r值大的胶片影像对比度小
C. r值大的胶片宽容度小
D. r值指的是直线部的斜率
E. r线胶片的R值在2.5～3.5之间
3．关于增感屏的性能，错误的叙述是
A.降低X线照射剂量
B.增加影像对比度
C.降低影像清晰度
D.使影像颗粒性变差
E.以上都是错误的
4．下述增感屏使用时必须与感绿片匹配
A．钨酸钙
B．硫氧化钆
C．硫氧化钇
D．氟氯化钡
E．溴氧化镧
5．增感屏对影像效果的错误叙述
A．影像清晰度下降
B．影像对比度增加
C．影像斑点减少
D．影像反差增加
E．影像分辨力下降
6．X线透视荧光影像形成的错误叙述
A．依赖于人体组织的密度差别
B．依赖于人体组织的厚度差别
C．X线的穿透能力
D．需有X线的对比度
E. 透过射线具有相同的强度
7．X线摄影时，照片的密度取决于
A．Kv
B. mAS
C． FFD D．显影加工
E．r值
8．X线检查中最常采用的方法
A．X线透视
B．X线摄影
C．特殊X线摄影
D．造影检查
E．CT检查
9．一般地说，适合诊断的密度范围在
A.0～0.15
B.0.15～0.25
C.0.25～0.5
D.0.25～2.0
E.2.0～3.0
10．X线照片上相邻组织影像的密度差称为
A.射线对比度
B.胶片对比度
C.照片对比度
D.物体对比度
E.X线信息影像
11．不属于减少影像模糊度的摄影技术要求是
A.被照体尽可能靠近胶片
B.尽可能使用大的焦～片距
C.使用最小的焦点
D.注意对准中心射线的入射点
E.使用高感光度的胶片
12．关于散射线含有率，错误的叙述是
A.散射线含有率随管电压的升高而加大
B.散射线含有率随管电流加大而减小
C.照射野是产生散射线的最主要的因素
D.散射线含有率随被照体厚度的增加而增加
E.照射野增大时，散射线含有率大幅度上升13．照射野的错误说法是
A．照射野的大小对照片密度没有影响
B．照射野的大小对照片对比度有影响
C．照射野过大，可使照片灰雾增加
D．摄影时照射野应与被检部位等大
E．照射野边缘应在暗盒边缘内1cm
14．下列哪项不属于人体标准姿势内容A．身体直立
B．两眼平视正前方
C．听眦线与地面平行
D．上肢下垂、手心向前
E．足尖向前
15．腹部摄影时，应当适用下列哪项呼吸方式A．平静呼吸不屏气
B．平静呼吸下屏气
C．深吸气后屏气
D．深呼气后屏气
E．均匀连续浅呼吸
16．手后前位摄影时，下列哪项描述是错误的A．第二掌骨头远端置于照射野中心
B．手掌向下平放于暗盒
C．手矢状面与暗盒边缘平行
D．焦—片距为75cm
E．选用小ma，长S，平静呼吸不屏气曝光
17．下列摄影位置中，显示舟状骨的最佳位置是A．腕关节前后位
B．腕关节后前位
C．腕关节轴位
D．腕关节尺偏位
E．腕关节侧位
18．下列摄影位置中，观察跟骨左右两侧的最佳位置是
A．踝关节前后位
B．踝关节侧位
C．跟骨底跟轴位
D．跟骨侧位
E．足部侧位
19．观察上颌窦时，下列哪个位置最合适
A．头颅后前位
B．柯氏位
C．头颅侧位
D．汤氏位
E．瓦氏位
20．检查足畸形或足内异物下列哪个位置最佳A．足后前位
B．足内斜位
C．足外斜位D．足侧位
E．足部轴位
21．双肾区前后位摄影时，中心线射入点下列哪项是正确的
A．剑突
B．脐上3cm
C．剑突与脐连线中点
D．剑突下3cm
E．脐
22．观察寰枕关节、寰枢关节正位，下列哪项说法是错误的
A．可选择第1、2颈椎张口位
B．曝光时口腔尽量张大并发“啊”声
C．上、下切牙连线对暗盒中心
D．中心线对准第1颈椎垂直暗盒射入
E．上颌切牙咬合面与乳突尖连线垂直于床面23．下列哪项不属于骨盆的体表标志
A．髂棘
B．髂前上棘
C．耻骨联合
D．尾骨
E．坐骨
24．下列哪项为非离子型对比剂
A．碘酞葡胺
B．泛影葡胺
C．双碘酞葡胺
D．泛影葡胺
E．甲泛葡糖
25．消化道造影常用对比剂是
A．硫化钡
B．氯化钡
C．硫酸钡
D．硫酸钙
E．氯化钙
26．腰椎前后位摄影中心线应当对准
A．第5颈椎 B．第6胸椎 C．第3腰椎 D．第5胸椎 E．髂前上棘连线中点
27．下列哪些摄影位置焦—片距不是选择在150~180cm
A．胸部后前位
B．胸部侧位
C．心脏血管后前位
D．胸部右前斜位
E．胸部左前斜位
28．腹部仰卧前后位主要观察下列异常情况不包括A．泌尿系阳性结石
B．肠系膜钙化
C．泌尿系阴性结石
D．胆囊阳性结石
E．胰腺钙化
29．关于膝关节前后位摄影时下列哪项是错误的A．被检者坐于摄影床上
B．被检侧下肢伸直，足尖向上稍向内旋
C．髌骨上缘对准照射野中心
D．中心线对准髌骨下缘垂直暗盒射入
E．平静呼吸不屏气曝光
30．关于X线摄影检查的优点，错误的叙述是A．对功能观察优于透视
B.成像清晰
C.对比度良好
D.有客观记录
E．密度、厚度差异小的部位能显示
31．使用滤线栅的目的在于
A．吸收散射线
B．吸收焦外X线
C．吸收原发射线及大量散射线D．抑制原发射线减少散射线
E．吸收软射线
32．散射线的增加与
A．mA成正比
B．Kv成正比
C．肢体厚度成反比
D．距离成正比
E．以上都不是
33．关于滤线栅栅比的正确解释是
A．栅比为铅条高度与其宽度之比
B．栅比为铅条宽度与其高度之比
C．栅比愈大透过的散射线越少
D．栅比为单位距离内铅条的数目
E.栅比表示单位体积中铅的重量大小
问答题：
1．简述X线摄影时放射防护原则？
2．头颅定位线有哪几条？
3．简述医用X线胶片的结构？
4．简述增感屏的结构？
5．什么是H-D曲线？从此曲线上可表示出哪些性能？6．如何摄取胸部后前位？
7、肩关节摄影体位运用
8、瓦氏位摄影体位？
9、头颅柯氏位如何摄影？
10、X线摄影优缺点有哪些？。
