上海市宝山区交通大学附属中学2020-2021学年高二(上)期中物理试题

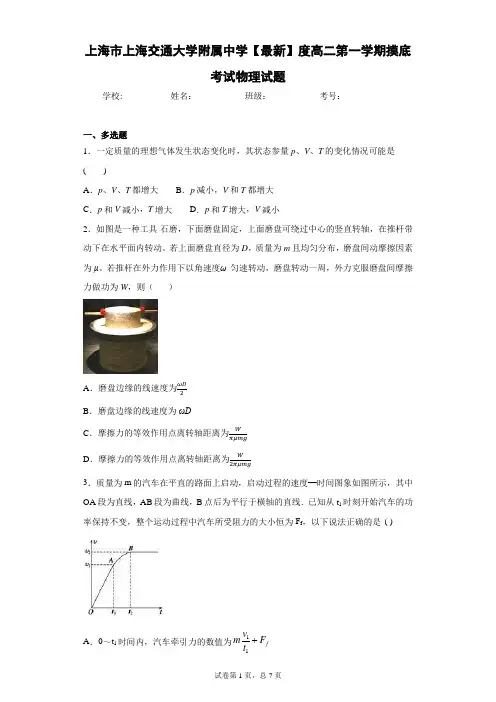

上海市上海交通大学附属中学2020-2021学年度高二第一学期摸底考试物理试题含答案解析
上海市上海交通大学附属中学【最新】度高二第一学期摸底考试物理试题学校:___________姓名：___________班级：___________考号：___________一、多选题1．一定质量的理想气体发生状态变化时，其状态参量p、V、T的变化情况可能是( )A．p、V、T都增大B．p减小，V和T都增大C．p和V减小，T增大D．p和T增大，V减小2．如图是一种工具-石磨，下面磨盘固定，上面磨盘可绕过中心的竖直转轴，在推杆带动下在水平面内转动。
若上面磨盘直径为D，质量为m且均匀分布，磨盘间动摩擦因素为μ。
若推杆在外力作用下以角速度ω匀速转动，磨盘转动一周，外力克服磨盘间摩擦力做功为W，则（）A．磨盘边缘的线速度为ωD2B．磨盘边缘的线速度为ωDC．摩擦力的等效作用点离转轴距离为WπμmgD．摩擦力的等效作用点离转轴距离为W2πμmg3．质量为m的汽车在平直的路面上启动，启动过程的速度—时间图象如图所示，其中OA段为直线，AB段为曲线，B点后为平行于横轴的直线．已知从t1时刻开始汽车的功率保持不变，整个运动过程中汽车所受阻力的大小恒为F f，以下说法正确的是( )A．0～t1时间内，汽车牵引力的数值为11fvm F tB ．t 1～t 2时间内，汽车的功率等于(m ＋F f )v 2C ．t 1～t 2时间内，汽车的平均速率小于122v v + D ．汽车运动的最大速率v 2＝111t f mv v F ⎛⎫ ⎪+ ⎪⎝⎭4．如图a 所示，小物体从竖直弹簧上方离地高h 1处由静止释放，其动能E k 与离地高度h 的关系如图b 所示．其中高度从h 1下降到h 2，图象为直线，其余部分为曲线，h 3对应图象的最高点，轻弹簧劲度系数为k ，小物体质量为m ，重力加速度为g ．以下说法正确的是( )A ．小物体下降至高度h 3时，弹簧形变量不为0B ．小物体下落至高度h 5时，加速度大于gC ．小物体从高度h 2下降到h 4，弹簧的弹性势能增加了22m g kD ．小物体从高度h 1下降到h 5，弹簧的最大弹性势能为mg （h 1–h 5）5．如图所示，实线是沿x 轴传播的一列简谐横波在t ＝0时刻的波形图，质点P 恰在平衡位置，虚线是这列波在t ＝0.2s 时刻的波形图。
2020—2021学年度第一学期期中联合考试高二物理试题
2020—2021学年度第一学期期中联合考试高二物理试题本试卷共7 页，15小题，满分100 分。
考试用时 75 分钟注意事项：1.答卷前，考生务必用黑色字迹的签字笔将自己的姓名和考生号、试室号、座位号填写在答题卡上。
选择题每小题选出答案后，用2B 铅笔把答题卡上对应的题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再填涂其他答案。
答案答在试卷上无效。
2.非选择题必须用黑色字迹签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新的答案，不准使用铅笔和涂改液。
不按以上要求作答的答案无效。
3.作答选做题时，请先用2B 铅笔填涂选做题的题级号的信息点，再作答。
漏涂、错涂、多涂的，答案无效。
4.考生必须保持答题卡的整洁。
考试结束后，答题卡交回。
第Ⅰ卷 （选择题 共46分）一、单项选择题：共7小题，每小题4分，共28分。
在每小题给出的四个选项中，只有一个选项正确。
1．电场中有一点P ，下列说法中正确的是 ( )A ．若P 点没有检验电荷，则P 点场强为零B ．若放在P 点的检验电荷的电量减半，则P 点的场强减半C ．P 点的场强方向为放在该点的电荷的受力方向D ．P 点的场强越大，则同一电荷在P 点受到的电场力越大2．两个分别带有电荷量为－Q 和＋3Q 的相同金属小球(均可视为点电荷)，固定在相距为r 的两处，它们间库仑力的大小为F 。
两小球相互接触后将其固定距离变为r 2，则两球间库仑力的大小为 ( ) A. F 121 B.F 43 C. F 34 D ．F 12 3．将一盏“6V 、12W”的小灯泡，一台线圈电阻是2Ω的电动机及电动势为30V 、内阻1Ω的电源串联组成闭合电路，小灯泡刚好正常发光，则电动机的输出功率是（ ）A ．36WB ．44WC ．50WD ．63W4．如下图所示的真空空间中，A 图仅在正方体中的黑点处存在着一正点电荷，B 、C 、D 图仅在正方体中的黑点处存在着电荷量大小相等的两个点电荷（电荷的正负图中已标注），则图中a 、b 两点电场强度和电势均相同的是( )5．有一未知电阻Rx ，为较准确地测出其阻值，先后用图中甲、乙两种电路进行测试，利用甲图测得的数据是“2.8 V 5.0 mA”，而用乙图测得的数据是“3.0 V 4.0 mA”，那么该电阻测得的较为准确的数值及它偏大或偏小的情况是( )A ．560 Ω，偏大B ．560 Ω，偏小C ．750 Ω，偏小D ．750 Ω，偏大6．如图(a)，直线MN 表示某电场中一条电场线，a 、b 是线上的两点，将一带负电荷的粒子从a 点处由静止释放，粒子从a 运动到b 过程中的v －t 图线如图(b)所示，设a 、b 两点的电势分别为φa 、φb ，场强大小分别为E a 、E b ，粒子在a 、b 两点的电势能分别为E pa 、E pb ，粒子不计重力，则有( )A ．φa ＞φbB ．Ea ＞EbC ．E a ＜E bD ．E pa ＜E pb7．如图，在光滑绝缘水平面上，三个带电小球a 、b 和c 分别位于边长为l 的正三角形的三个顶点上，a 、b 带正电，电荷量均为q ；c 带负电，电荷量未知。
2020-2021学年高二物理上学期期中试题 (I)
2020-2021学年高二物理上学期期中试题 (I)注意事项：1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。
回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
一、选择题：本大题共12小题，每小题4分,共48分。
在每小题给出的四个选项中，第1-8题只有一项是符合题目要求，第9-12题有多项符合题目要求。
全部选对的得4分，选对但不全的得2分。
有选错的得0分。
1．下面是某同学对电场中的一些概念及公式的理解，其中正确的是（）A．根据电场强度的定义式E==可知，电场中某点的电场强度与试探电荷所带的电荷量成反比B．根据电容的定义式C==可知，电容器的电容与其所带电荷量成正比，与两极板间的电压成反比C．根据真空中点电荷的电场强度公式E=Kk可知，电场中某点的电场强度与场源电荷所带的电荷量无关D．根据电势差的定义式U AB==可知，带电荷量为1 C的正电荷，从A点移动到B点克服电场力做功为1 J，则A、B两点间的电势差为﹣1 V2．某静电场的电场线分布如图所示，图中P、Q两点的电场强度的大小分别为E P和E Q，电势分别为φP和φQ，则（）A．E P＞E Q，φP＞φQ B．E P＞E Q，φP＜φQC．E P＜E Q，φP＞φQ D．E P＜E Q，φP＜φQ3．如图所示，M、N为两个固定的等量同种正电荷，在其连线的中垂线上的P点（离O点很近）由静止开始释放一电荷量为﹣q的点电荷，不计重力，下列说法中正确的是（）A．点电荷在从P到O的过程中，速度先逐渐增大后逐渐减小B．点电荷在从P到O的过程中，做匀速直线运动C．点电荷运动到O点时，加速度为零，速度达到最大值D．点电荷越过O点后，速度先逐渐增大，然后逐渐减小，直到粒子速度为零4．如图所示，平行线代表电场线，但未标明方向，一个带正电、电量为10﹣6C的微粒在电场中仅受电场力作用，当它从A点运动到B点时动能减少了10﹣5J，已知A点的电势为﹣10V，则以下判断正确的是（）A．微粒的运动轨迹如图中的虚线1所示B．微粒的运动轨迹如图中的虚线2所示C．B点电场强度为零 D． B点电势为﹣20V5．如图所示，平行板电容器两极板A和B分别与电源的正、负极相连且A板接地，P为两极板间的一点．现保持B板不动，将A板慢慢向上平移到图中虚线所示的位置，这时( )A．电容器两极板间的电势差减小B．P点的场强增大C．P点的电势降低D．固定在P点的负电荷的电势能将减小6．用控制变量法，可以研究影响平行板电容器电容的因素（如图所示）．设两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ．实验中，极板所带电荷量不变，若（）A．保持S不变，增大d，则θ变大B．保持S不变，增大d，则θ变小C．保持d不变，减小S，则θ变小D．保持d不变，减小S，则θ不变7．一段粗细均匀的铝线，其横截面积直径是d，电阻为1欧．现将其拉制成直径为0.1d的均匀细线后，它的电阻值变成（）A．0.01千欧B．0.1千欧C．10千欧D．100千欧8．如图所示，一价氢离子（H）和二价氦离子（He）的混合体，经同一加速电场U1同时加速后，垂直射入同一偏转U2电场中，偏转后，打在同一荧光屏上，则它们（）A．同时到达屏上同一点B．先后到达屏上同一点C．同时到达屏上不同点D．先后到达屏上不同点9．示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示．如果在荧光屏上P点出现亮斑，那么示波管中的（）A．极板X应带正电B．极板X′应带正电C．极板Y应带正电D．极板Y′应带正电10．一带电粒子射入固定在O点的点电荷的电场中，粒子轨迹如图虚线abc所示，图中实线是同心圆弧，表示电场的等势面，不计重力，可以判断（）A．粒子受到静电排斥力的作用B．粒子速度v b＞v aC．粒子动能E ka＜E kc D．粒子电势能E pb＞E pc11．静电除尘器是目前普遍采用的一种高效除尘器，如图实线为除尘器内电场的电场线，虚线为带电粉尘的运动轨迹（不计重力作用），P、Q为运动轨迹上的两点，粉尘是从P运动到Q，下列关于带电粉尘的说法正确的是( )A．粉尘带负电B．粉尘带正电C．粉尘从P运动到Q过程，其加速度变大D．粉尘从P运动到Q过程，其速度变大12．如图甲所示，在x轴上有一个点电荷Q（图中未画出），O、A、B为轴上三点．放在A、B两点的检验电荷受到的电场力与其所带电荷量的关系如图乙所示．以x轴的正方向为电场力的正方向，则( )A．A点的电场强度大小为5×103N/CB．点电荷Q在AB之间C．点电荷Q一定为正电荷D．A点的电势比B点的电势低二、非选择题(共15分)：13．（6分）如图所示实验装置可用来探究影响平行板电容器电容的因素，其中电容器左侧极板和静电计外壳接地，电容器右侧极板与静电计金属球相连．（1）用丝绸摩擦过的玻璃棒接触______极板（选填左侧或右侧）使电容器带电．（2）下列关于实验中使用静电计的说法中正确的有（）A．使用静电计的目的是观察电容器电压的变化情况B．使用静电计的目的是测量电容器电量的变化情况C．静电计可以用电压表替代D．静电计可以用电流表替代14．（9分）图1为“验证牛顿第二定律”的实验装置示意图．砂和砂桶的总质量为m，小车和砝码的总质量为M．实验中用砂和砂桶总重力的大小作为细线对小车拉力的大小．a（1）实验中，为了使细线对小车的拉力等于小车所受的合外力，先调节长木板一端滑轮的高度，使细线与长木板平行．接下来还需要进行的一项操作是．A．将长木板水平放置，让小车连着已经穿过打点计时器的纸带，给打点计时器通电，调节m 的大小，使小车在砂和砂桶的牵引下运动，从打出的纸带判断小车是否做匀速运动．B．将长木板的一端垫起适当的高度，让小车连着已经穿过打点计时器的纸带，撤去砂和砂桶，给打点计时器通电，轻推小车，从打出的纸带判断小车是否做匀速运动．C．将长木板的一端垫起适当的高度，撤去纸带以及砂和砂桶，轻推小车，观察判断小车是否做匀速运动．（2）使小车质量远远砝码和砝码盘的总质量（填“大于”或“小于”）（3）右图2为某次实验得到的纸带，实验数据如图，图中相邻计数点之间还有4个点未画出，根据纸带可求出小车的加速度大小为m/s2．（4）该同学把砝码和砝码的总重量作为小车的拉力，并依次测出了小车的加速度．然后画出了如图3所示的图象，该图象虽是一条直线，但不通过坐标原点．原因是：．三、计算题（本题共3小题，共37分．解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案不能得分，有数值计算的题，答案中必须明确写出数值和单位）15．（8分）质量为m，电量为+q的带电小球用绝缘细线悬挂在O点，现加一竖直向下的匀强电场，悬线所受拉力为2mg．（1）求所加电场的场强E为多大？（2）若场强大小不变，方向变为水平向左，平衡时悬线的拉力T？16．（13分）如图所示，在匀强电场中，有A、B两点，它们间的距离为2cm，两点的连线与场强方向成60°角．将一个电荷量为﹣2×10﹣5 C的电荷由A移到B，其电势能增加了0.1J．求：（1）在此过程中，电场力对该电荷做了多少功？（2）若B点的电势为1000V，则A点的电势φA为多大？（3）匀强电场的场强为多大？16．（16分）如图所示，有一正粒子，质量为m，电荷量为q，由静止开始经电势差为U1的电场加速后，进入两块板间距离为d，板间电势差为U2的平行金属板间，若质子从两板正中间垂直电场方向射入偏转电场，并且恰能从下板右边缘穿出电场．求：（1）粒子刚进入偏转电场时的速度v0；（2）粒子在偏转电场中运动的时间和金属板的长度；（3）粒子穿出偏转电场时的动能．MZ-xx级高二上期物理半期考试答案一、1.【解答】解：A、电场强度取决于电场本身，与有无试探电荷无关，所以不能理解成电场中某点的电场强度和试探电荷的电量成反比，故A错误．B、电容是描述电容器容纳电荷本领的物理量，取决于电容器本身，并不是电容器的电容与所带电荷量成正比，与两极板间的电压成反比，故B错误．C、根据点电荷的场强公式E=k知：Q是场源电荷，所以电场中某点电场强度与场源电荷的电量成正比，与该点到场源电荷距离的平方成反比，故C错误．D、据电势差的定义式U AB=知，带电量为1C正电荷，从A点移动到B点克服电场力做功为1J，即电场力做功为﹣1J，则A、B点的电势差为﹣1V，故D正确．故选：D2．解：由图P点电场线密，电场强度大，E P＞E Q，．沿电场线的方向电势降低，φP＞φQ．故选：A．3．解答：解：AB、点电荷﹣q在从P到O的过程中，所受的电场力方向竖直向下，做加速运动，所以速度越来越大，因为从O向上到无穷远，电场强度先增大后减小，所以P到O的过程中，电场强度大小是变化的，加速度是变化的，做的是非变加速运动，故A、B错误．C、点电荷运动到O点时，所受的电场力为零，加速度为零，然后向下做减速运动，所以O点的速度达到最大值．故C正确．D、根据电场线的对称性可知，越过O点后，负电荷q做减速运动，故D错误．故选：C．4．解答：解：AB、由题，带正电的微粒仅受电场力的作用，从A点运动到B点时动能减少了10﹣5J，说明电场力做负功，则知电场力方向水平向左．根据曲线运动的合力指向轨迹的内侧，故微粒的运动轨迹是如图虚线1所示．故A正确，B错误．CD、根据动能定理得：qU AB=△E k，得A、B间的电势差 U AB==﹣V=﹣10V，又U AB=φA﹣φB，φA=﹣10V，则B的电势为φB=0．场强与电势无关，B点的电场强度不为0，故C、D 错误．故选：A．5．A、由题意可知，电容器始终与电源相连，电源器两端的电压不变，则电容器两端的电势差保持不变，故A错误；B、由U=Ed可知，d增大，U不变，则场强E减小；故B减小；C、因E减小，PB间的距离不变，由U=Ed知，故PB间的电势差减小，而板间总的电势差不变，所以PA间的电势差增大；因A板接地，板间场强向下，P点的电势低于A板的电势，所以P 点的电势为降低；故C正确；D、因电势降低，而P点放置的为负电荷，故电荷的电势能将增大；故D错误；故选：C．6．解答：解：A、B、根据电容的决定式C=得知，电容与极板间距离成反比，当保持S不变，增大d时，电容减小，电容器的电量Q不变，由电容的定义式C=分析可知板间电势差增大，则静电计指针的偏角θ变大；反之，保持S不变，减小d，则θ减小．故A正确，B错误．C、D、根据电容的决定式C=得知，电容与极板的正对面积成正比，当保持d 不变，减小S时，电容减小，电容器极板所带的电荷量Q不变，则由电容的定义式C=分析可知板间电势差增大，静电计指针的偏角θ变大；反之，保持d不变，增大S，则θ减小，故C错误，D错误．故选：A．7．解答：解：铝线的横截面的直径为d，横截面积为S1=πd2，由数学知识得知，直径是后横截面积是S2=S1，由于铝线的体积不变，由长度变为原来的100倍，根据电阻定律R=得到，电阻是原来的10000倍，即为10000Ω=10KΩ．故选：C．8．解答：解：设加速电压为U1，偏转电压为U2，偏转极板的长度为L，板间距离为d．在加速电场中，由动能定理得：qU1=①两种粒子在偏转电场中，水平方向做速度为v0的匀速直线运动，由于两种粒子的比荷不同，则v0不同，所以两粒子在偏转电场中运动的时间t=不同．两种粒子在加速电场中的加速度不同，位移相同，则运动的时间也不同，所以两粒子是先后离开偏转电场．在偏转电场中的偏转位移y=②联立①②得 y=同理可得到偏转角度的正切tanθ=，可见y和tanθ与电荷的电量和质量无关．所以出射点的位置相同，出射速度的方向也相同．故两种粒子打屏上同一点．故B正确，A、C、D错误．故选：B．9．解：电子受力方向与电场方向相反，因电子向X向偏转则，电场方向为X到X′，则X带正电同理可知Y带正电，故AC正确，BD错误故选：AC10．解答：解：A：如图所示，轨迹向左弯曲，带电粒子所受的电场力方向向左，则带电粒子受到了排斥力作用．故A正确．B：从a到b过程中，带电粒子受到了排斥力作用，电场力做负功，可知电势能增大，动能减小，粒子在b点的速度一定小于在a点的速度．故B错误．C：a、c两点处于同一等势面上，从a到c，电场力为零，则a、c两点动能相等，故C错误．D：从b到c过程中，电场力做正功，可知电势能减小，粒子在b点的电势能一定大于在c点的电势能，故D正确．故选：AD11．【解答】解：A、由图象知轨迹的弯曲方向即受电场力的方向与电场线方向相反，所以该粉尘颗粒带负电，A正确，B错误；C、颗粒向电场线密的地方运动，该粉尘颗粒运动的加速度逐渐变大，故C正确；D、电场力做正功，该粉尘颗粒的电势能逐渐变小，速度增大．故D正确；故选：ACD12．【解答】解：A、由图线斜率表示场强，可知A点场强大小为：E=N/C=2×103N/C．故A错误．B、由图（乙），正检验电荷放在A点和负检验电荷放在B点所受电场力方向均沿x轴正方向，说明点电荷Q为负电荷且放在AB之间．故B正确，C错误．D、由图线斜率表示场强，可知B 点场强大小为：E=N/C=5×102N/C．故说明B点距点电荷要远，因源电荷带负电，故A点的电势比B点的电势低；故D正确；故选：BD二、非选择题(共15分)：13．(1）右侧；（2）A 3+314．【解答】解：（1）实验前将长木板的一端垫起适当的高度的目的是平衡摩擦力，为了使细线对小车的拉力等于小车所受的合外力，先调节长木板一端滑轮的高度，使细线与长木板平行．接下来还需要进行的一项操作是将长木板的一端垫起适当的高度，让小车连着已经穿过打点计时器的纸带，撤去砂和砂桶，给打点计时器通电，轻推小车，从打出的纸带判断小车是否做匀速运动，即平衡摩擦力，故选B．（2）当小车质量远大于砝码与砝码盘的总质量时，可以近似认为小车所受的拉力等于砝码与砝码盘的重力．（3）相邻的两个计数点之间还有四个点未画出，则计数点间的时间间隔：t=0.02×5=0.1s；由匀变速直线运动的推论：△x=at2可知，加速度：a=0.51m/s2；小车向左做加速运动，则加速度的方向向左；（4）由图3所示图象可知，a﹣F图象在F轴上有截距，即当拉力大到一定值时才产生加速度，说明小车所受合力小于砝码与砝码盘的重力，这由于没有平衡摩擦力或平衡摩擦力不足造成的．故答案为：（1）B；（2）大于；（3）0.51；（4）没有平衡摩擦力或平衡摩擦力不足．2+2+2+3三、15．解：（1）物体受力分析如图：由平衡条件：T=G+F (2)2mg=mg+Eq解得：qmg=E (1)（2）平衡时受力分析如图：T=m gq+E (2)T=2mg (1)设T的方向与水平方向的夹角为θ，则mgqEtanθ=，解得：θ=45°， (1)所以方向与水平方向成45°向右上． (1)16．（13分）【解答】解：（1）电场力做正功多少，电势能就减小多少，克服电场力做功多少，电势能就增加多少．pEW∆-= (2)据题电荷的电势能增加了0.1J，则电场力对电荷就做﹣0.1J的功 (1)（2）根据功的定义式知，该电荷应为负电荷．由W=qU可得：AB间的电势差U AB==V=5000V...............2+1据U AB=φA﹣φB，...............2 φB=1000V得：φA=6000V (1)（3）A、B两点间的沿电场线方向的距离为：d=2×cos60°=1cm=1×10﹣2 m， (1)由U=Ed得：E==V/m=5×105 V/m．...............2+117．（16分）解答：解：（1）粒子在加速电场后经电场加速，根据动能定理有： (2)可得 (1)（2）粒子在右边的偏转电场中可分解为沿板方向的匀速直线运动和垂直板方向的匀加速直线运动，所以沿板方向：x=L=v0t...① (2)垂直板方向：y==at2...② (2)而加速度：．a=...③ (2)由以上各式解得：L=；t=；...............1+1（3）质子先在加速电场中电场力对其做正功，而后又在偏转电场中，尽管做曲线运动，但电场力对它仍然做正功，且电场力做功与路径无关．所以整个过程由动能定律得：eU1+e=E k﹣0...............3 所以质子射出电场时的动能为：E k=e（U1+） (2)【感谢您的阅览，下载后可自由编辑和修改，关注我每天更新】- 11 - / 11。
2021-2022学年上海交大附中高二(上)期中物理试卷(附答案详解)
2021-2022学年上海交大附中高二（上）期中物理试卷一、单选题（本大题共11小题，共36.0分）1.下列哪些措施不是为了防止静电的危害()A. 油罐车的后边有条铁链搭到地上B. 利用静电植绒降低毛毯制作成本C. 东方明珠上最顶部安装避雷针D. 金属切削、打磨车间时时保持一定的空气湿度2.科学家在研究原子、原子核及基本粒子时，为了方便，常常用元电荷作为电量的单位，关于元电荷，下列论述正确的是()A. 一个质子就是一个元电荷B. 元电荷就是指电子C. 第一个用实验方法测得元电荷数值的科学家是库仑D. 电子带有最小的负电荷，其电量的绝对值叫元电荷3.下列说法中正确的是()A. 点电荷就是体积很小的带电体B. 电场强度与检验电荷在该点所受的电场力成正比C. 电场中电场强度为零的地方电势一定为零D. 英国物理学家法拉第最早引入了电场概念，并提出用电场线表示电场4.下列说法不正确的是()A. 空调既能制热又能制冷，说明热传递不存在方向性B. 第一类永动机不可能制成是因为它违背了能量守恒定律C. 对于一定质量的理想气体，只要温度升高其内能就一定增大D. 用温度计测量温度是根据热平衡的原理5.如图，关于闭合电路，下列说法正确的是()A. 电流总是由正极流向负极B. 图中r区域是化学能转化为电能的区域C. 电压和电动势这两个概念对应的能量转化方向相反D. 静电力和非静电力做功都导致电能增大6.如图为一种服务型机器人，其额定功率为48W，额定工作电压为24V，机器人的锂电池容量为20A⋅ℎ。
则机器人()A. 额定工作电流为20AB. 充满电后最长工作时间为2ℎC. 电池充满电后总电量为7.2×104CD. 以额定电压工作时每秒消耗能量为480J7.如图所示，虚线a、b、c表示O处点电荷的电场中的三个等势面，设两相邻等势面的间距相等。
一电子(不计重力)射入电场后的运动轨迹如图中实线所示，其中1、2、3、4表示运动轨迹与等势面的一些交点。
2020-2021高二上学期物理期中考试卷含答案
高二年物理试卷第Ⅰ卷一、本题共13小题，每小题5分，共65分．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确．全部选对的得5分，选不全的得3分，有选错或不答的得0分．（）1．示波管是示波器的核心部件，它由电子枪、偏转电极和荧光屏组成，如图所示。
如果在荧光屏上P点出现亮斑，那么示波管中的A．极板X应带正电B．极板X'应带正电C．极板Y应带正电D．极板Y'应带正电（）2．如图所示，在矩形ABCD的AD边和BC边的中点M和N各放一个点电荷，它们分别带等量的正、负电荷。
E、F是AB边和CD边的中点，P、Q两点在MN的连线上，MP=QN．对于E、F、P、Q四点，其中电场强度相同、电势相等的两点是A．E和F B．P和QC．A和B D．C和D（）3．某电场的部分电场线如图所示，A、B是一带电粒子仅在电场力作用下运动轨迹(图中虚线)上的两点，下列说法中正确的是A．粒子一定是从B点向A点运动B．粒子在A点的加速度大于它在B点的加速度C．粒子在A点的动能小于它在B点的动能D．电场中A点的电势高于B点的电势（）4．图甲是某电场中的一条电场线，A、B是这条电场线上的两点。
若将一负电荷从A点自由释放，负电荷沿电场线从A到B运动过程中的速度图线如图4乙所示。
比较A、B两点电势的高低和场强的大小，可得A．U A＞U B B．U A＜U BC．E A＞E B D．E A＜E B。
（）5．如图所示，A、B为两块水平放置的金属板，通过闭合的开关S分别与电源两极相连，两极中央各有一个小孔a和b，在a孔正上方某处放一带电质点由静止开始下落，若不计空气阻力，该质点到达b孔时速度恰为零，然后返回．现要使带电质点能穿过b孔，则可行的方法是A．保持S闭合，将A板适当上移B．保持S闭合，将B板适当下移C．先断开S，再将A板适当上移D．先断开S，再将B板适当下移（）6．在如图所示电路中，当变阻器R3的滑动片P向b端移动时A．电压表示数变大，电流表示数变小B．电压表示数变小，电流表示数变大C．电压表示数变大，电流表示数变大D．电压表示数变小，电流表示数变小（）7．如图所示，是测定两个电源的电动势E和内电阻r实验中得到的路端电压U和电流I的图线，则应有A．当I1=I2时，电源总功率P1=P2B．当I1=I2时，外电阻R1=R2C．当U1=U2时，电源输出功率P出1＜P出2D．当U1=U2时，电源内部消耗的电功率P内1＜P内2（）8．在研究微型电动机的性能时，应用如图所示的实验电路．当调节滑动变阻器R 使电动机停止转动时，电流表和电压表的示数分别为0.50A 和2.0V ．重新调节R 使电动机恢复正常运转，此时电流表和电压表的示数分别为2.0A 和24.0V ，则这台电动机正常运转时的输出功率为A ．32WB ．44WC ．47WD ．48W（ ）9．用两个相同的G 表改装成量程不同的电流表A 1和A 2，其中A 1的量程是A 2的2倍，现将它们接入电路，下列说法正确的是A ．若两表串联，则指针偏角θ1＜θ2，两表示数相等B ．若两表串联，则指针偏角θ1＝θ2，A 1示数大于A 2示数C ．若两表并联，则指针偏角θ1＝θ2，两表示数相等D ．若两表并联，则指针偏角θ1＞θ2，两表示数相等（ ）10．如图所示，带负电的橡胶环绕轴OO ′以角速度ω匀速旋转，在环左侧轴线上的小磁针最后平衡的位置是 A ．N 极竖直向下B ．N 极竖直向上C ．N 极沿轴线向左D ．N 极沿轴线向右（ ）11．每时每刻都有大量带电的宇宙射线向地球射来，幸好地球磁场可以有效地改变这些宇宙射线中大多数射线粒子的运动方向，使它们不能到达地面，这对地球上的生命有十分重要的意义。

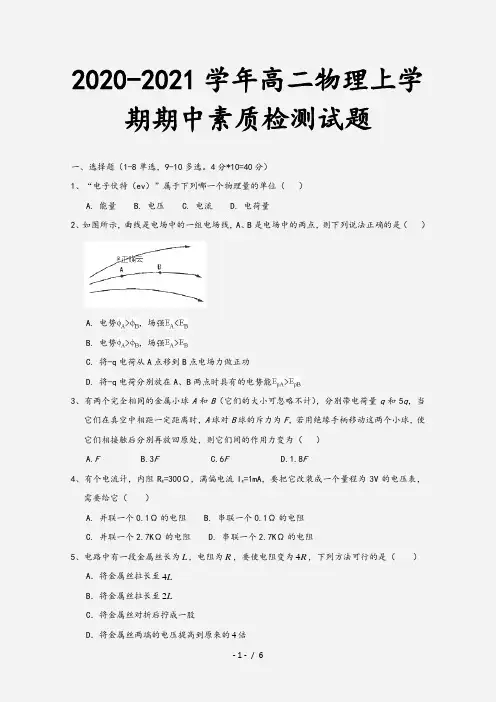

2020-2021学年高二物理上学期期中素质检测试题
（3）用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘示数如图丙所示，则该电阻的阻值约为_____________Ω．
（4）该同学想用伏安法更精确地测量其电阻R，现有的器材及其代号和规格如下：
15、（14分）如图所示电路中，电源电动势E＝12 V，内阻r＝1 Ω，电阻R1＝9 Ω，R2＝5 Ω，R3是一只滑动变阻器，其阻值变化范围为0～20 Ω，求：
（1）电流表的示数为0.4 A，R3的阻值为多大；
（2）电源的总功率最大值；
高二物理答案
一：选择题
1A 2B 3D 4D 5B 6B 7B 8A 9AD 10BC
A.FB.3FC.6FD.1.8F
4、有个电流计，内阻Rg=300Ω，满偏电流Ig=1mA，要把它改装成一个量程为3V的电压表，需要给它（ ）
A. 并联一个0.1Ω的电阻 B. 串联一个0.1Ω的电阻
C. 并联一个2.7KΩ的电阻 D. 串联一个2.7KΩ的电阻
5、电路中有一段金属丝长为 ，电阻为 ，要使电阻变为 ，下列方法可行的是（ ）
（1）此时静电计直线测量的是
A.电容CB.电荷量QC.两板间的电势差UD.两板间场强E
（2）下述做法可使静电计张角减小的是
A.增大两板间距 B.减小正对面积 C.插入有机玻璃 D.插入金属板
12、某同学要测量一均匀新材料制成的圆柱体的电阻率 ，步骤如下：
（1）用游标为20分度的游标卡尺测量其长度如左下图，由图可知其长度为L=________mm；
二：实验题 11.（1）C （2）CD
12：（1）50.15 （2）4.698-4.702 （3）120 （4）ABC
上海市宝山区交通大学附属中学2020-2021学年高二(上)期中物理试题
上海市宝山区交通大学附属中学2020-2021学年高二（上）期中物理试题学校_________ 班级__________ 姓名__________ 学号__________一、单选题1. 以下单位中，不能表示功的单位的是（）A．焦耳B．伏每米C．电子伏特D．千瓦时2. 以下是新能源的是（）A．太阳能B．煤炭C．石油D．天然气3. 以下属于静电防范的是（）A．静电除尘B．静电复印C．良好接地D．静电杀菌4. 关于内能，以下说法正确的是（）A．做功和热传递在改变物体内能的效果上是等效的B．只要物体的温度不变，它的内能就不变C．每个分子的内能等于这个分子的势能和动能的总和D．焦耳通过大量实验提出了热和能的当量关系5. 关于静电场，以下说法正确的是（）A．沿着电场线方向，电势越来越低B．电场中场强为零的地方，电势一定为零C．电场强度表示的是电场本身的能的性质D．静电场是看不见、摸不着的，故不存在6. 如图的一段电路中，电阻R1为10欧、R2为30欧、R3为40欧，电流表的示数为0.5安，则电压表V1、V2的示数分别为（）A．10伏，20伏B．10伏，10伏C．5伏，20伏D．8伏，10伏7. 两个等量的固定正点电荷连线上有四个点o、a、b、c，其o是点电荷连线的中点，a、b到左点电荷等距（b点在外侧），a、o距离大于o、c，以下说法正确的是（）A．a、b两点的电场强度相同B．a、b两点的电势相同C．四点中电场强度最大是b点D．四点中电势最高是b点8. 如图，在水平面上的封闭箱子内，带异种电荷的小球a、b用绝缘细线分别系于上、下两边，处于静止状态。
地面受到的压力为N，球a所受细线的拉力为T，球b所受细线的拉力为F。
剪断连接球a的细线后，在球a下降瞬间地面受到的压力为（）A．B．C．D．9. 胡老师买了很多苹果，他把一些苹果分给刘老师，剩下的给周老师。
周老师拿到苹果后，全部传给了陈老师。
以下对串并联电路规律的类比，不正确的是（）A．串联电路的电流规律，可以类比传苹果的过程B．串联电路的电压规律，可以类比分苹果的过程C．并联电路的电流规律，可以类比分苹果的过程D．并联电路的电压规律，可以类比传苹果的过程10. 是一条电场线上的两点，若在A点静止释放一个电子，仅受电场力作用下沿电场线运动到B点，其速度与时间的关系如图，则以下说法正确的是（）A．加速度：B．电势：C．场强：D．该电场可能是孤立点电荷产生的11. 如图所示电路中，电源内阻忽略不计，电阻不随温度变化。
2020—2021学年度第一学期期中联合考试高二物理参考答案
2020—2021学年度第一学期期中联合考试高二物理参考答案1.D2.C3.A4.C5.D6.B7.B8.AD9.BD 10.BC 11.（8分）（1）3.775 (3.773～3.777均可) （2分）（2）1500 或1500.0（2分） ×1 k （2分） 欧姆调零或电阻调零（2分） 12. （8分）(1)作出的U －I 图线如图所示（2分）(2) 2.97(2.95～2.99均可) （2分） 0.72(0.67～0.76均可) （2分） (3) 小于 （1分） 小于（1分）13. （10分）（1）A 2 (1分)； R 1 (1分) （2）连线如右上图 (2分) （3）0.44 (2分) (4) 刚开始通过小灯珠的电流很小时，根据焦耳定律Q=I 2Rt 可知，灯丝发出的热量还不能使它的温度上升得足够高，因此它不发光。
(2分) (5) 0.44 (0.42～0.46均可) (2分)14. （13分）解：(1)电子经电压U 1加速，由动能定理得：eU 1＝12mv 200- （2分）解得：meU v 102=（1分） (2) 电子以速度v 0进入偏转电场后，设偏转电场的电场强度为E ，电子在偏转电场中运动的时间为t 1，电子的加速度为a ，由牛顿第二定律和运动学公式得： F ＝eE （1分） E ＝U 2d （1分） F ＝ma （1分） a ＝eU 2md （1分）t 1＝L 1v 0（1分）y 1＝12at 21 （1分）联立解得：y 1＝U 2L 214U 1d （1分）(3)电子离开偏转电场后打在荧光屏上所用的时间为：t 2＝L 2v 0（1分）电子离开偏转电场后打到荧光屏上的侧移量为：y 2＝v y t 2＝at 1t 2＝U 2L 1L 22dU 1（1分）P 到O 点的距离：Y ＝y 1＋y 2＝（2L 2＋L 1）U 2L 14U 1d （1分）或利用电子离开偏转电场时速度方向反向延长交于MN 两板中线中点的推论。
2020-2021学年高二上学期期中考试物理试题(含答案)
一、二选择题（每小题 5 分，共 40 分） 1．B；2．D；3．C；4．A；5．D；6．BC；7．AD；8．AC。
9．（12 分）（1）① 8．475 ②
------------------ 每空 2 分
（2）①实验原理图 -------------- 每个实验电路图 2 分
P 电＝1．5×104 W ----------------------- 2 分
（2）在匀速行驶时
F=f ----------------------------------------- 2 分
PF＝Fv ------------------------------------ 2 分
PF＝1．25×104 W
--------------- 2 分 --------------- 2 分 --------------- 2 分 --------------- 2 分
----------- 2 分 ----------- 2 分
----------- 2 分
Ⅰኾ
Ⅰኾ
分析可得 R1 = RAB +r 时，R1 的电功率 PR1 最大
②实物连接图 ---------------- 2 分
10（14 分）解：
（1）小灯泡正常发光的电流为 I
PL=ULI --------------- 3 分
I=0．5 A --------------- 2 分
（2）R 的电压为 UR
UR＝U－UL
----------------------- 3 分
------ 2 分
R1 = 3 Ω
----------- 2 分
2020-2021学年高二物理上学期期中试题 (II)
2020-2021学年高二物理上学期期中试题 (II)注意事项：1.答题前，考生务必在答题卡上将自己的姓名、班级、准考证号用0.5毫米黑色签字笔填写清楚，考生考试条码由监考老师粘贴在答题卡上的“条码粘贴处”。
2.选择题使用2B 铅笔填涂在答题卡上对应题目标号的位置上，如需改动，用橡皮擦擦干净后再填涂其它答案；非选择题用0.5毫米黑色签字笔在答题卡的对应区域内作答，超出答题区域答题的答案无效；在草稿纸上、试卷上答题无效。
3.考试结束后由监考老师将答题卡收回。
一、单项选择题（本大题共6小题，每小题3分，共18分。
每小题给出的四个选项中，只有一个选项正确，选对得3分，选错得0分） 1．下列说法正确的是A ．用点电荷来代替实际带电体是采用了理想模型的方法B ．库仑首先提出电场的概念C ．电场强度的方向就是电荷受力的方向D ．用比值法定义的物理概念在物理学中占有相当大的比例，例如场强qFE =， 电容U Q C =，电流RU I =是采用比值法定义的 2．两个分别带有电荷量－Q 和＋5Q 的相同金属小球(均可视为点电荷)，固定在相距为 2r 的两处，它们间库仑力的大小为F 。
两小球相互接触后将其固定距离变为r ，则两 球间库仑力的大小为 A ．F 54B ．F 516 C ．F 45 D ．F 1653．两段材料和质量都相同的均匀导线，它们的长度之比为L 1∶L 2＝1∶2，则它们的电阻 之比R 1∶R 2为 A ．1∶2B ．2∶1C ．1∶4D ．4∶14．如图所示，MN 为两个等量异种点电荷连线的中垂线，O 为两点电荷连线的中点，A 、B 、C 、D 到O 的距离相等，则下列说法正确的是A ．A 、C 两点的电势相同B．B、D两点的电场强度不相同C．将一带负电粒子沿直线AOC移动，电势能先减小后增大D．将一带正电粒子沿圆弧ADC移动，电场力始终不做功5．如图所示，小灯泡的电阻和电动机M内阻都等于R，串联接到电路中，接通后，电动机正常工作。
2020-2021学年高二上学期期中教学质量检测试题-物理含答案
2020－2021学年度高二上学期期中教学质量检测物理试题(测试时间：90分钟卷面总分：100分)注意事项：1.答题前，考生务必将自己的姓名、准考证号填写在本试卷相应的位置。
2.全部答案在答题卡上完成，答在本试卷上无效。
3.考试结束后，将本试卷和答题卡一并交回。
一、选择题(分单选题和多选题两部分，每小题4分，共48分。
其中第1－8题只有一个选项符合题意，第9-12题有多个选项符合题意要求，全部选对得4分，选对但选不全的得2分，有选错的得0分)1.在物理学发展史上，许多科学家通过恰当的运用科学研究方法，超越了当时研究条件的局限性，取得了辉煌的研究成果，下列表述符合物理学史实的是A.焦耳应用欧姆定律和电流做功表达式，推导得出焦耳定律B.伽俐略首先引入电场线和磁感线来形象描绘电场和磁场，揭开电磁学研究的新篇章C.库仑利用库仑扭秤巧妙地实现了他对电荷间相互作用力规律的研究D.物理学中引入了“点电荷”的概念，从科学方法上来说属于控制变量法2.能效等级：是表示家用电器产品能效高低差别的一种分级方法，按照国家标准相关规定，目前我国的能效标识将能效分为五个等级。
等级1表示产品节电已达到国际先进水平，能耗最低。
按照国家政策，现已逐步应用LED光源替代普通白炽灯泡，因为LED灯体积小，耗电低(能耗为白炽灯的1/10，节能灯的1/4)，寿命长(可达10万小时以上)，无毒环保。
请据此判断以下说法正确的是A.LED灯的功率小B.LED灯不发热C.LED灯将电能转化为光能的效率高D.相同功率的LED灯和普通白炽灯泡，分别接在家庭电路中，流过灯的电流不相同3.一个直流电动机，当转子被抱死时，它两端所加电压为0.2V，通过它的电流为0.2A；当它两端所加电压为8V，电动机正常工作时，通过电动机的电流为2A。
由此可知电动机正常工作时A.电动机消耗的电功率24WB.电动机的发热功率为12WC.电动机正常工作时，通过细绳可将质量为0.4kg的物体以3m/s的速度沿竖直方向匀速吊起(不计一切摩擦，g=10m/s2)D.电动机的工作效率为85%4.在孤立负点电荷形成的电场中，四个带电粒子分别仅在电场力作用下运动，v-t图像如图所示，则下列说法正确的是A.a、c带负电，b、d带正电B.a、c带正电，b、d带负电C.a、d带正电，b、c带负电D.a、d带负电，b、c带正电5.如图所示电路中，r是电源的内阻，R1和R2是外电路中的电阻，如果用P r，P1和P2分别表示电阻r，R1，R2上所消耗的功率，当R1=R2=r时，P r：P1：P2等于A.1：1：1B.2：1：1C.1：4：4D.4：1：16.如图所示是一火警报警器的电路示意图，其中R2为用半导体热敏材料制成的传感器，这种半导体热敏材料的电阻率随温度的升高而急剧减小。
上海市高二上学期期中考试物理试卷含答案
上海市2020-2021学年高二上学期期中考试试卷物 理一、选择题：本题共12小题，共40分。
在每小题给出的四个选项中，第1～8题只有一项符合题目要求，每小题3分；第9～12题有多项符合题目要求，每小题4分，全部选对的得4分，选对但不全的得2分，有选错的得0分。
1．以下关于物理学史和所用物理学方法的叙述不正确的是( ) A ．卡文迪许巧妙地运用扭秤实验测出引力常量 B ．伽利略用了理想实验法证明力是维持物体运动的原因C ．电场强度E ＝F q 、电容C ＝Q U 、电阻R ＝UI均采用了比值定义法D ．根据平均速度v ＝ΔxΔt，当Δt →0，v 就表示为瞬时速度，这是极限法的思想2．如图所示，一电子沿等量异种电荷的中垂线由A →O →B 匀速飞过，电子重力不计，则电子除受电场力外，所受的另一个力的大小和方向变化情况是( )A ．先变大后变小，方向水平向左B ．先变大后变小，方向水平向右C ．先变小后变大，方向水平向左D ．先变小后变大，方向水平向右3．如图所示的电路，R 1、R 2是两个定值电阻，R ′是滑动变阻器，R 3为小灯泡，电源内阻为r ，开关闭合后，当滑动变阻器触头P 向上移动时( )A ．电压表示数变大B ．小灯泡亮度变大C ．电容器放电D ．电源的总功率变大4．如图所示，竖直放置的带电平行板电容器与一静电计相连，一带电小球用绝缘细线悬挂于平行板间处于静止状态，小球与竖直方向的夹角为θ，此时A极板带负电，B极板带正电。
则下列判断错误的是()A．若将A极板向左平移稍许，电容器的电容将减小B．若将A极板向下平移稍许，静电计指针偏角增大C．若将A极板向上平移稍许，夹角θ将变大D．轻轻将细线剪断，小球将做斜抛运动5．如图虚线框内存在着匀强电场（方向未知），有一正电荷（重力不计）从bc边上的M点以速度v0射进电场内，最后从cd边上的Q点射出电场，下列说法正确的是()A．电场力一定对电荷做了正功B．电场方向垂直ab边向右C．电荷运动的轨迹可能是一段圆弧D．电荷的运动一定是匀变速运动6．在真空中的x轴上的原点处和x＝6a处分别固定一个点电荷M、N，在x＝2a处由静止释放一个正点电荷P，假设点电荷P只受电场力作用沿x轴方向运动，得到点电荷P速度大小与其在x轴上的位置关系如图所示，则下列说法正确的是()A．点电荷M、N一定都是负电荷B．点电荷P的电势能一定是先增大后减小C．点电荷M、N所带电荷量的绝对值之比为2∶1D．x＝4a处的电场强度一定为零7．一个T形电路如图所示，电路中的电阻R1＝30 Ω，R2＝R3＝20 Ω，另有一测试电源，所提供电压恒为10 V，以下说法正确的是()A ．若将c 、d 端短路，a 、b 之间的等效电阻是50 ΩB ．若将a 、b 端短路，c 、d 之间的等效电阻是40 ΩC ．当a 、b 两端接上测试电源时，c 、d 两端的电压为4 VD ．当c 、d 两端接通测试电源时，a 、b 两端的电压为6 V8．空间内有一水平向右的电场E ，现有一带电量为q 的小球以初速度为v 0向右上抛出，已知33mgE q，求小球落地点距离抛出点的最远距离( )A ．20v gB ．202v gC ．203v gD ．202v g9．如图所示，带电质点P 1固定在光滑的水平绝缘面上，在水平绝缘面上距P 1一定距离处有另一个带电质点P 2，P 2在水平绝缘面上运动，某一时刻质点P 2以速度v 沿垂直于P 1 P 2的连线方向运动，则下列说法正确的是( )A ．若P 1、P 2带同种电荷，以后P 2一定做速度变大的曲线运动B ．若P 1、P 2带同种电荷，以后P 2一定做加速度变大的曲线运动C ．若P 1、P 2带异种电荷，以后P 2的速度和加速度可能都不变D ．若P 1、P 2带异种电荷，以后P 2可能做加速度、速度都变小的曲线运动10．图甲为两水平金属板，在两板间加上周期为T 的交变电压u ，电压 u 随时间 t 变化的图线如图乙所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
上海市宝山区交通大学附属中学2020-2021学年高
二（上）期中物理试题
学校_________ 班级__________ 姓名__________ 学号__________
一、单选题
1. 以下单位中，不能表示功的单位的是（）
A．焦耳B．伏每米C．电子伏特D．千瓦时
2. 以下是新能源的是（）
A．太阳能B．煤炭C．石油D．天然气
3. 以下属于静电防范的是（）
A．静电除尘B．静电复印C．良好接地D．静电杀菌
4. 关于内能，以下说法正确的是（）
A．做功和热传递在改变物体内能的效果上是等效的
B．只要物体的温度不变，它的内能就不变
C．每个分子的内能等于这个分子的势能和动能的总和
D．焦耳通过大量实验提出了热和能的当量关系
5. 关于静电场，以下说法正确的是（）
A．沿着电场线方向，电势越来越低
B．电场中场强为零的地方，电势一定为零
C．电场强度表示的是电场本身的能的性质
D．静电场是看不见、摸不着的，故不存在
6. 如图的一段电路中，电阻R1为10欧、R2为30欧、R3为40欧，电流表的示
数为0.5安，则电压表V
1、V
2
的示数分别为（）
A．10伏，20伏B．10伏，10伏C．5伏，20伏D．8伏，10伏
7. 两个等量的固定正点电荷连线上有四个点o、a、b、c，其o是点电荷连线的中点，a、b到左点电荷等距（b点在外侧），a、o距离大于o、c，以下说法正确的是（）
A．a、b两点的电场强度相同
B．a、b两点的电势相同
C．四点中电场强度最大是b点
D．四点中电势最高是b点
8. 如图，在水平面上的封闭箱子内，带异种电荷的小球a、b用绝缘细线分别系于上、下两边，处于静止状态。
地面受到的压力为N，球a所受细线的拉力为T，球b所受细线的拉力为F。
剪断连接球a的细线后，在球a下降瞬间地面受到的压力为（）
A．B．C．D．
9. 胡老师买了很多苹果，他把一些苹果分给刘老师，剩下的给周老师。
周老师拿到苹果后，全部传给了陈老师。
以下对串并联电路规律的类比，不正确的是（）
A．串联电路的电流规律，可以类比传苹果的过程
B．串联电路的电压规律，可以类比分苹果的过程
C．并联电路的电流规律，可以类比分苹果的过程
D．并联电路的电压规律，可以类比传苹果的过程
10. 是一条电场线上的两点，若在A点静止释放一个电子，仅受电场力作用下沿电场线运动到B点，其速度与时间的关系如图，则以下说法正确的是（）
A．加速度：
B．电势：
C．场强：
D．该电场可能是孤立点电荷产生的
11. 如图所示电路中，电源内阻忽略不计，电阻不随温度变化。
闭合电键，电压表示数为U，电流表示数为I；在滑动变阻器的滑片P由a端滑到b端的过程中（）
A．U先变大后变小B．I先变小后变大
C．的功率先变小后变大D．的功率先变大后变小
12. 平面内有a、b、c三点，同一平面内有一匀强电场，各点的电势为
，，，则各图中能正确描绘场强方向的是（）A．B．
C．D．
二、填空题
13. 电场力做功的特点是：______，因此可以引入电势能。
______是反映电源将其他形式的能转化为电能本领大小的物理量。
14. 某静电场中的电场线如图所示，带电粒子在电场中仅受电场力作用，其运动轨迹如图中虚线所示，粒子由M运动到N对这个运动，我们可以作如下分析：
运动轨迹粒子带正电粒子电势能减小粒子动能增大，其中，①的理由是曲线运动合外力指向轨迹内侧，与场强方向相同。
请写出②的理由：______；
请写出③的理由：______。
15. 电源的电压稳定为220伏，输电线的总电阻欧（不计其他导线电阻），电路中并联了10盏“220伏、50瓦”的电灯。
当10盏灯全部工作时，每盏灯的实际电功率为______瓦（设灯丝电阻不随温度变化）。
此时，每盏灯上的实际电压______（填“大于”、“小于”或“等于”）只接入1盏灯的实际电压。
16. 非线性电阻R的图线如图甲所示，按照图乙连接电路，电压恒为
，电流表示数为，定值电阻为800Ω，则此时非线性电阻R的阻值为______Ω，非线性电阻R的电功率为______W。
（均保留三位有效数字）
17. 图中三根线是等差等势线，已知A点电势比B点电势高，在B点的切线是。
则A点的电场强度大于B点，理由是：______；若将负点电荷放在B点
处，其受力方向向______（选施图中序号）。
18. 人类经过长期探索，确立了______定律：能量既不能______，也不能
______，只能从一种形式转化为另一种形式，或者从一个物体转移到另一个物体，在转化或转移过程中______不变。
三、实验题
19. “做DIS描绘电场中的等势线”实验时，先在电极A和B连线上选取间距大致相等的5个点c、d、e、f、g，如图b所示。
(1)在图a中M代表DI S系统中的______，甲为红探针。
在实验时将A、B分别与电源正负极相连；
(2)为得到一条等势线，须不断移动如图b中的探针______（填“甲”或“乙”）。
若此时示数为正，则说明乙探针对应的点的电势______于甲探针对应的点的电势（填“高”或“低”）；
(3)对于该实验的认识与判断，下列说法正确的是（______）
A.电脑显示器上示数为零时，表明所测两点的电势相等
B.本实验用恒定的电流场来模拟等量同种点电荷的静电场
C.在整个实验过程中电极与导电纸的相对位置不能改变
D.实验中直接用探针在导电纸上将电势相等的点连成曲线
四、解答题
20. 可以用如图所示的电路来调节密立根油滴实验所需的电压。
电压恒定的高压电源E=600V，接入两个定值电阻（R0=1000Ω）、两个可变电阻R1、R2（范围均为0~3000Ω）。
中间的a、b两点与实验装置的上、下极板相连，两点的电势差U ab就是极板间的电压。
极板间的距离为1.8cm，由于极板不接触，所以ab 之间相当于断路。
极板面积很大，电流表不计内阻。
为简化计算，仅考虑油滴的重力（g=9.8m/s2）和电场力。
问：
(1)为了使极板间的带电油滴不受电场力的作用，当R1=500Ω时，该如何调节R
；
2
(2)当R1=1000Ω、R2=2000Ω时，求电源的电功率P；
(3)在(2)的条件下极板间某油滴恰好保持悬浮静止，现已知该油滴质量为
2.3×10-15kg，求油滴的带电量q，并说明它约含有多少个电子。
21. 竖直平面内的一个光滑绝缘轨道由相切于B点的两段组成，直段与水平面夹角为60°，弯段为一个圆弧，半径为r，在同一高度。
在圆心处固定一个负点电荷。
将一带正电小环（可看作质点）套在轨道上从A点静止释放，下滑经B、C后滑上右边圆弧。
已知小环刚从A点下滑时，恰好不受轨道的作用力；到C点时，小球的速度。
问：
(1)小环在A点时所受的库仑力F A的大小和方向；
(2)小环在C点时所受的轨道作用力F N的大小；
(3)定量说明小环从A到D过程中电势能的变化情况。
