测量仪器的防干扰技术

测量仪器的防干扰技术

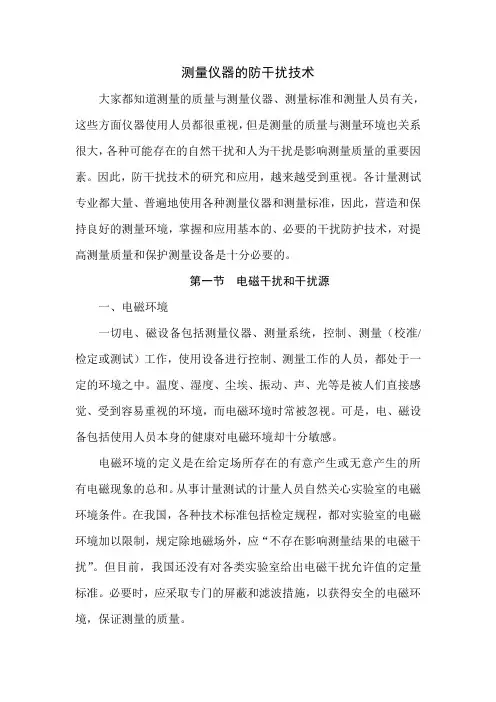

测量仪器的防干扰技术大家都知道测量的质量与测量仪器、测量标准和测量人员有关,这些方面仪器使用人员都很重视,但是测量的质量与测量环境也关系很大,各种可能存在的自然干扰和人为干扰是影响测量质量的重要因素。

因此,防干扰技术的研究和应用,越来越受到重视。

各计量测试专业都大量、普遍地使用各种测量仪器和测量标准,因此,营造和保持良好的测量环境,掌握和应用基本的、必要的干扰防护技术,对提高测量质量和保护测量设备是十分必要的。

第一节电磁干扰和干扰源一、电磁环境一切电、磁设备包括测量仪器、测量系统,控制、测量(校准/检定或测试)工作,使用设备进行控制、测量工作的人员,都处于一定的环境之中。

温度、湿度、尘埃、振动、声、光等是被人们直接感觉、受到容易重视的环境,而电磁环境时常被忽视。

可是,电、磁设备包括使用人员本身的健康对电磁环境却十分敏感。

电磁环境的定义是在给定场所存在的有意产生或无意产生的所有电磁现象的总和。

从事计量测试的计量人员自然关心实验室的电磁环境条件。

在我国,各种技术标准包括检定规程,都对实验室的电磁环境加以限制,规定除地磁场外,应“不存在影响测量结果的电磁干扰”。

但目前,我国还没有对各类实验室给出电磁干扰允许值的定量标准。

必要时,应采取专门的屏蔽和滤波措施,以获得安全的电磁环境,保证测量的质量。

二、电磁干扰源电磁干扰源种类繁多,可按不同的方法进行分类。

产生的原因,产生的性质、波形、持续时间,干扰的传波途径、频率分布等各种表现或特点进行分类。

对测量环境中直接影响测量及测量设备的干扰来源可分为自然干扰源(大气、太阳、宇宙噪声干扰,静电放电)和人为干扰源(无线电发射设备、电力设备、电子设备)。

第二节接地技术任何测量仪器其电子电路均有接地点。

为保证信号正常传输,接地点的选择和接地方式是十分重要的。

从电路的观点看,“地”是电位的参考点。

不同系统参考点可以不同,电力系统把大地表面作为参考点,因此电力系统接地多数把电路中的某一点与大地相连。

仪器仪表的抗干扰措施

仪器仪表的抗干扰措施

仪器仪表的抗干扰措施1.电磁屏蔽:电磁波是仪器仪表最常见的干扰源之一、为了保护仪器仪表不受电磁波的干扰,可以在仪器周围设置金属屏蔽罩或屏蔽房,有效地隔离了外界的电磁波。

同时,在设计仪器的电路时,可以采用差模输入、偏置电压屏蔽等技术,来提高仪器的抗电磁干扰能力。

2.过滤和滤波技术:在仪器的电源输入、信号输入和输出等接口处,可以加装滤波电路,对电源或信号进行过滤,除去高频噪声和电磁干扰。

滤波技术常用的方法有低通滤波、带通滤波等,可以根据具体的需求进行选择和调整。

3.地线和接地:仪器仪表的地线和接地是抗干扰的重要手段。

通过合理设计和布线,将仪器仪表的接地电路与其他设备的接地点连接在一起,形成共同的地点,从而减小仪器仪表受到的电磁干扰。

在接地线路中,还可以采用接地网络、电流环路的方法,来提高抗干扰能力。

4.逆变器和放大器设计:对于大部分仪器仪表来说,逆变器和放大器都是重要的部分。

在逆变器的设计过程中,可以采用串联电抗、并联电容等方法,对输入信号进行滤波和调节,减小干扰信号的影响。

在放大器的设计中,可以采用差分输入、共模抑制等方法,提高放大器的抗干扰能力。

5.绝缘和屏蔽技术:绝缘和屏蔽技术在仪器仪表的抗干扰措施中也是非常重要的一部分。

通过合理设计绝缘和屏蔽结构,可以在一定程度上将仪器与外界的干扰隔离开来,保护仪器的正常工作。

6.温度和湿度控制:温度和湿度的变化也可能对仪器的性能产生影响。

为了保证仪器仪表的稳定性和精确性,在使用仪器仪表的过程中要控制好环境的温湿度,并且对于一些对温度和湿度比较敏感的仪器,还可以采取外部冷却装置和湿度控制设备等措施。

总而言之,仪器仪表的抗干扰措施包括电磁屏蔽、过滤和滤波技术、地线和接地、逆变器和放大器设计、绝缘和屏蔽技术以及温度和湿度控制等。

只有采取有效的抗干扰措施,才能确保仪器仪表在复杂的工作环境中能够正常工作,提高仪器仪表的可靠性和准确性。

有效抑制仪器仪表电磁干扰的3大方法

有效抑制仪器仪表电磁干扰的3大方法

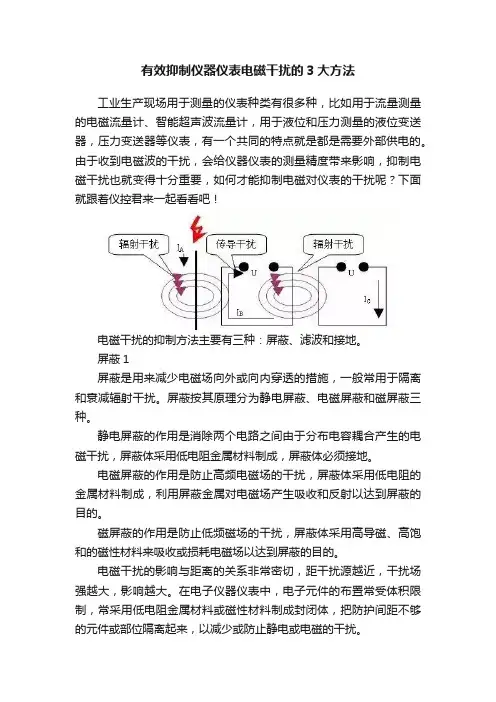

有效抑制仪器仪表电磁干扰的3大方法工业生产现场用于测量的仪表种类有很多种,比如用于流量测量的电磁流量计、智能超声波流量计,用于液位和压力测量的液位变送器,压力变送器等仪表,有一个共同的特点就是都是需要外部供电的。

由于收到电磁波的干扰,会给仪器仪表的测量精度带来影响,抑制电磁干扰也就变得十分重要,如何才能抑制电磁对仪表的干扰呢?下面就跟着仪控君来一起看看吧!电磁干扰的抑制方法主要有三种:屏蔽、滤波和接地。

屏蔽1屏蔽是用来减少电磁场向外或向内穿透的措施,一般常用于隔离和衰减辐射干扰。

屏蔽按其原理分为静电屏蔽、电磁屏蔽和磁屏蔽三种。

静电屏蔽的作用是消除两个电路之间由于分布电容耦合产生的电磁干扰,屏蔽体采用低电阻金属材料制成,屏蔽体必须接地。

电磁屏蔽的作用是防止高频电磁场的干扰,屏蔽体采用低电阻的金属材料制成,利用屏蔽金属对电磁场产生吸收和反射以达到屏蔽的目的。

磁屏蔽的作用是防止低频磁场的干扰,屏蔽体采用高导磁、高饱和的磁性材料来吸收或损耗电磁场以达到屏蔽的目的。

电磁干扰的影响与距离的关系非常密切,距干扰源越近,干扰场强越大,影响越大。

在电子仪器仪表中,电子元件的布置常受体积限制,常采用低电阻金属材料或磁性材料制成封闭体,把防护间距不够的元件或部位隔离起来,以减少或防止静电或电磁的干扰。

滤波2滤波可以抑制电磁的传导干扰。

敏感电子设备通过电源线、电话线、控制线、信号线等传导电磁干扰信号。

对于传导干扰常采用低通滤波器滤波,可以得到有效抑制。

但在进行电磁兼容性设计时,必须考虑滤波器的特性:频率特性、阻抗特性、额定电压及电压损耗、额定电流、漏电电流、绝缘电阻、温度、可靠性、外型尺寸等。

接地3在设备或装置中,接地是为了使设备或装置本身产生的干扰电流经接地线流入大地,一般常用于对传导干扰的抑制。

理想的接地体是一个零电位、零阻抗的物理实体,作为各有关电路中所有信号电平的参考点,任何不需要的电流通过它都不产生电压降。

这种理想的接地实体实际上是近似的。

天馈线安装与测试

天馈线安装与测试

天馈线安装与测试天馈线是一种用于连接天线与收发设备之间的传输线路,它的安装与测试是保证信号传输高质量的关键步骤。

本文将介绍天馈线的安装与测试的一些基本要点和注意事项。

首先,天馈线的安装需要注意以下几个方面。

首先,选择适当的线缆类型,根据使用环境和需求选择合适的天馈线型号。

其次,正确安装连接器,确保连接器与线缆之间的接触良好,没有松动和错位。

连接器的质量对天馈线信号传输起着重要作用,因此必须选择质量可靠的连接器。

最后,适当保护线缆,避免线缆受到机械损伤或磨损。

在安装过程中,要注意避开锐利物体、高温和腐蚀性物质,以保证线缆的使用寿命和信号传输品质。

其次,天馈线的测试对于保证无线传输品质至关重要。

测试的目的主要是确保天馈线的传输性能符合要求。

常见的测试项包括衰减测试、驻波比测试和信号干扰测试等。

衰减测试是测试天馈线的传输损耗,其结果表明信号通过线缆时的损耗大小。

驻波比测试用于衡量天馈线在传输信号时的回波情况,以此来检测信号反射和不匹配等问题。

信号干扰测试则是用来检测线缆周围存在的干扰源,以保证传输信号的稳定性和可靠性。

完成测试后,需要根据测试结果进行评估和调整。

如果测试结果不符合要求,可以根据不同情况采取相应措施。

例如,如果衰减过大,可以选择更优质的天馈线或者更换连接器;如果驻波比过高,需要检查连接器是否正确安装、线缆是否受损或存在接地问题等;如果存在干扰源,需要采取屏蔽措施或改变线缆布放路径。

总之,天馈线的安装与测试是确保信号传输质量的关键步骤。

正确的安装和测试可以提高无线信号传输的可靠性和稳定性,从而保证无线通信系统的正常运行。

因此,在实际应用中,我们应该重视天馈线的安装与测试,并根据实际需要进行相应的调整和改进。

天馈线是一种用于无线电频率传输的特殊电缆,主要用于将天线与收发设备连接起来。

这种电缆具有良好的屏蔽性能和高频损耗特性,可以有效地保护信号免受干扰和损耗。

因此,天馈线的安装和测试对于保证无线通信的质量至关重要。

仪器仪表现场应用中的抗干扰分析及解决措施

仪器仪表现场应用中的抗干扰分析及解决措施

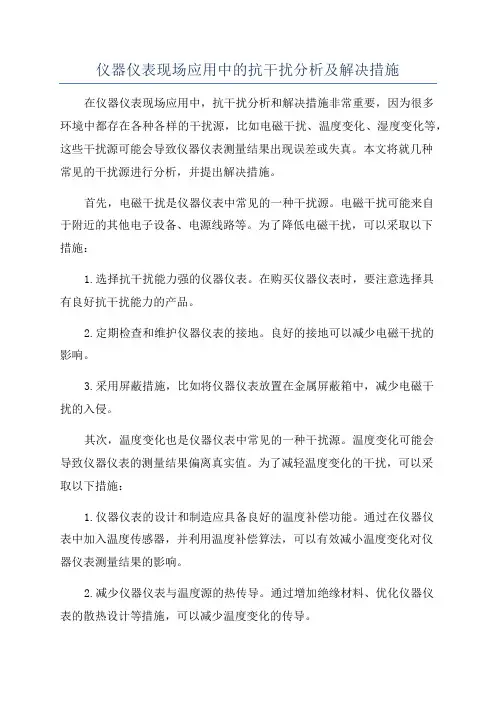

仪器仪表现场应用中的抗干扰分析及解决措施在仪器仪表现场应用中,抗干扰分析和解决措施非常重要,因为很多环境中都存在各种各样的干扰源,比如电磁干扰、温度变化、湿度变化等,这些干扰源可能会导致仪器仪表测量结果出现误差或失真。

本文将就几种常见的干扰源进行分析,并提出解决措施。

首先,电磁干扰是仪器仪表中常见的一种干扰源。

电磁干扰可能来自于附近的其他电子设备、电源线路等。

为了降低电磁干扰,可以采取以下措施:1.选择抗干扰能力强的仪器仪表。

在购买仪器仪表时,要注意选择具有良好抗干扰能力的产品。

2.定期检查和维护仪器仪表的接地。

良好的接地可以减少电磁干扰的影响。

3.采用屏蔽措施,比如将仪器仪表放置在金属屏蔽箱中,减少电磁干扰的入侵。

其次,温度变化也是仪器仪表中常见的一种干扰源。

温度变化可能会导致仪器仪表的测量结果偏离真实值。

为了减轻温度变化的干扰,可以采取以下措施:1.仪器仪表的设计和制造应具备良好的温度补偿功能。

通过在仪器仪表中加入温度传感器,并利用温度补偿算法,可以有效减小温度变化对仪器仪表测量结果的影响。

2.减少仪器仪表与温度源的热传导。

通过增加绝缘材料、优化仪器仪表的散热设计等措施,可以减少温度变化的传导。

另外,湿度变化也可能会对仪器仪表的测量结果产生干扰。

湿度变化会导致仪器仪表的内部零部件受潮、绝缘性能下降等问题。

为了降低湿度变化的干扰,可以采取以下措施:1.选择抗潮湿腐蚀的仪器仪表。

在购买仪器仪表时,要选择具有良好的防潮湿性能的产品。

2.保持环境的恒温恒湿。

通过控制环境的温度和湿度,可以减小湿度变化对仪器仪表的影响。

3.加强仪器仪表的密封设计。

通过增加密封材料、优化仪器仪表的密封结构等措施,可以减少湿度的侵入。

除了以上几种干扰源外,仪器仪表现场应用中还可能存在其他一些干扰源,比如振动、尘埃等。

在面对这些干扰源时,也可以采取相应的分析和解决措施。

总之,在仪器仪表现场应用中,抗干扰分析及解决措施是确保仪器仪表测量结果准确可靠的重要环节。

干扰环境下中波天馈线系统的测量实践

干扰环境下中波天馈线系统的测量实践

干扰环境下中波天馈线系统的测量实践引言中波天馈线系统是广播电台中频信号的传输系统,其稳定性和可靠性对广播信号的质量至关重要。

在现实应用中,天馈线系统常常受到各种干扰因素的影响,如电磁干扰、电磁辐射干扰、建筑物遮挡等。

对于中波天馈线系统在干扰环境下的测量和调试工作显得尤为重要。

本文将重点介绍在干扰环境下中波天馈线系统测量实践的方法与注意事项,旨在为相关领域的研究者和实践者提供参考。

在干扰环境下,中波天馈线系统的特点主要表现在以下几个方面:1. 电磁干扰严重:干扰环境下存在着大量的电磁干扰源,如高压输电线、电磁辐射设备等,这些干扰源会对天馈线系统的传输信号产生严重影响。

2. 建筑物遮挡影响:在城市等密集建筑区域,建筑物的遮挡会对天馈线系统的传输造成一定的影响,尤其是对于那些安装在高楼建筑上的天馈线系统。

3. 多径传播效应加剧:由于干扰环境的复杂性,天馈信号在传输过程中会产生多径传播效应,从而导致传输信号的多重衍射和相位扭曲现象。

二、测量实践的方法与注意事项在干扰环境下进行中波天馈线系统的测量和调试工作,需要综合考虑各种因素,采取相应的方法和注意事项来保证测量的准确性和可靠性。

1. 测量前的准备工作在进行测量之前,需要对天馈线系统的基本情况有一个清晰的了解,包括系统的基本参数、传输路径、安装位置、接收信号品质等。

并且需要对干扰源和建筑物遮挡等因素进行调研和分析,为测量工作做好充分的准备。

2. 选择合适的测量设备和方法针对干扰环境下的中波天馈线系统,需要选择适合的测量设备和方法。

通常可以采用频谱分析仪、功率计、天线参数测试仪等专业设备,结合现场测量方法,对系统的信号强度、频谱特性、传输损耗等进行全面测量分析。

3. 采取有效的干扰抑制措施在干扰环境下,有必要采取一些有效的干扰抑制措施,如选择合适的耦合器、滤波器和增益补偿器,以减小电磁干扰的影响,提高系统的抗干扰能力和可靠性。

4. 对系统的调试和优化在测量完成后,需要对系统进行调试和优化工作,根据实际测量数据,对天线的位置、方向、倾斜角度、发射功率等进行调整优化,以提高系统的传输效率和质量。

仪器仪表的抗干扰措施

仪器仪表的抗干扰措施

仪器仪表的抗干扰措施仪器仪表的可靠性设计是一项系统工程,它直接影响到工业生产装置是否安全、长周期稳定运行,而系统的抗干扰能力是关系到整个系统可靠运行的关键。

仪表在工业生产的现场使用的条件常常是很复杂的。

被测量的参数又往往被转换成微弱的低电平电压信号,并通过长距离传输至二次表或者计算机系统。

因此除了有用的信号外,经常会出现一些与被测信号无关的电压或电流存在。

这种无关的电压或电流信号我们称之为“干扰”(也叫噪声)。

仪器仪表干扰来源有很多种,通常我们所说的干扰是电气的干扰,但是在广义上热噪声、温度效应、化学效应、振动等都可能给测量带来影响,产生干扰。

在测量过程中,如果不能排除这些干扰的影响,仪表就不能够正常的工作。

根据仪表输入端干扰的作用方式,可分为串模干扰和共模干扰。

串模干扰是指叠加在被测信号上的干扰;共模干扰是加在仪表任一输入端与地之间的干扰。

1、主要干扰源(1)静电感应静电感应是由于两条支电路或元件之间存在着寄生电容,使一条支路上的电荷通过寄生电容传送到另一条支路上去,因此又称电容性耦合。

(2)电磁感应当两个电路之间有互感存在时,一个电路中电流的变化就会通过磁场耦合到另一个电路,这一现象称为电磁感应。

例如变压器及线圈的漏磁、通电平行导线等。

(3)漏电流感应由于电子线路内部的元件支架、接线柱、印刷电路板、电容内部介质或外壳等绝缘不良,特别是传感器的应用环境湿度较大,绝缘体的绝缘电阻下降,导致漏电电流增加就会引起干扰。

尤其当漏电流流入测量电路的输入级时,其影响就特别严重。

3)附加热电势和化学电势。

主要是由于不同金属产生的热电势以及金属腐蚀等原因产生的化学电势,当它处于电回路时会成为干扰,这种干扰大多以直流的形式出现。

在接线端子板或是干簧继电器等处容易产生热电势。

4) 振动。

导线在磁场中运动时,会产生感应电动势。

因此在振动的环境中把信号导线固定是很有必要的。

以上这4种干扰都是和信号串联,也就是以串模干扰的形式出现。

干扰环境下中波天馈线系统的测量实践

干扰环境下中波天馈线系统的测量实践

0 前言中波发射台的主要功能是将将发射机的输出信号高功率辐射出去,同时也是天馈线系统的核心,其作用较大。

实践建立在理论的基础上,要首先对中波天馈系统射频测试的基本电路结构以及工作原理有一个了解,本章对各项结构的功能进行了介绍。

随后,介绍了如何判断干扰种类,并设置测量方案。

介绍了设置测量方案的主要几个阶段性步骤。

最后指出了几项降干扰措施以及维护建议。

1 干扰环境下中波天馈线系统介绍在中波发射台的实际工作中,如果天馈线系统处在一个存在干扰的环境下,例如雨天雨水渗入屋内,或者温差急剧变化所导致的插接件热胀冷缩,以及设备老旧,没有做好定期维护等等问题。

设备长期处在这种环境后,其性能就会产生变化,因此,一定要做好对中波天馈线系统的定期维护以及测量调整工作。

无线电具备一个典型特性,就是不同无线电信号之间会相互干扰。

为了避免在实际应用中的信号干扰,在发射无线电新号前,要做好临近发射台的协商工作,做好统一发射机关机之后将分析仪连接到天馈线上。

只有做好这些措施,在测试过程中波技术指标时,就能够防止外界的其他干扰无线电信号被发射端接收之后传入测试口,从而导致的仪器损坏问题。

在我国国内,通常将各地区的定期维护设置为每周的某个下午,在这段时间所有频率统一关机。

同时进行天馈线上测量波动范围稳定测试。

这样测试的原因是由于所有频率统一关机,没有其他信号进行干扰,天馈线的测量波动范围稳定,在开展测量工作时,对工作效率影响是非常明显的。

如果中波发射台与地方发射台的维护时间不一致,即便两者距离较近,两者之间进行协调沟通时仍然是非常麻烦的。

因此,能否在相邻发射台的功率降低情况下,做好调整测试工作是非常重要的。

下面我们主要来介绍一下中波天馈系统射频测试的基本电路结构。

图1 中波天馈系统射频测试的基本电路结构图我们在进行干扰环境下中波天馈线系统的测试时,主要有如下几个测试项目。

第一,反射特性测试,这项测试的主要内容有天线输入阻抗测试,系统匹配情况以及阻塞陷波网络谐振点测试等内容。
