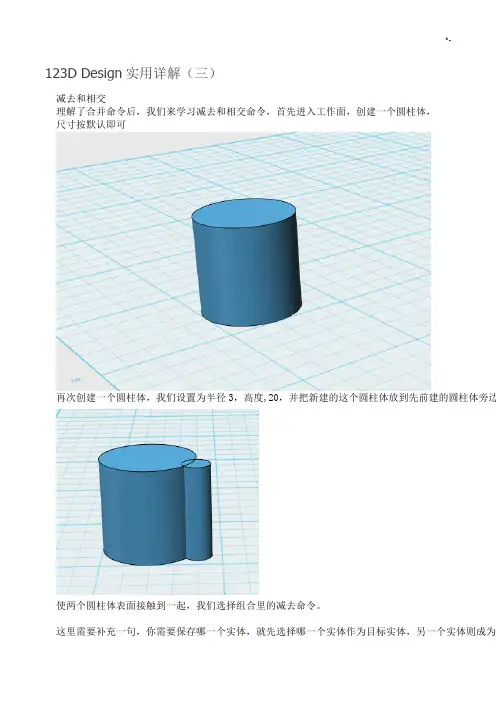

123D Design实用详解（三）
减去和相交
理解了合并命令后，我们来学习减去和相交命令，首先进入工作面，创建一个圆柱体，
尺寸按默认即可
再次创建一个圆柱体，我们设置为半径3，高度,20，并把新建的这个圆柱体放到先前建的圆柱体旁边
使两个圆柱体表面接触到一起，我们选择组合里的减去命令。
这里需要补充一句，你需要保存哪一个实体，就先选择哪一个实体作为目标实体，另一个实体则成为
按回车键，看看效果
源实体消失，剩下的就是被减去的目标实体。
我们再做一个实验，创建一个立方体，目的是要在立方体上做出一个圆孔，如图
首先创建立方体，尺寸按默认即可，再创建一个圆柱体，半径5，高20，把圆柱体放在立方体的顶面如图
为了确定是否放在立方体的顶面中间位置，我们可以选择视窗，切换合适的视窗位置，来确定摆放位
然后选择移动/旋转命令，点击圆柱体，向下移动20mm，可以看到整个圆柱体和立方体融合到一起，
确定位置后，点击组合，选择减去，点击目标实体立方体，再点击源实体，得到我们想要的模型，中我们做出这个模型后，也可以调整中间圆孔的大小，点击中间圆孔，出现齿轮图标
选择调整命令，和前面介绍到的移动/旋转一样，会出现带箭头的图标，我们可以左右拉箭头，看圆孔输入数值，我们把圆孔拉到立方体的一边
得到现在的样子
点击鼠标确认，就得到模型。
当我们不想要这个圆孔的时候，我们只需要点击圆孔，有时需要多点击后，四周有绿色边框后，直接按删除键就可以删除了。
减去命令就是指目标实体被源实体挖去重叠的部分。
学会了减去命令后，我们来看下一个命令，相交。
我们创建一个圆锥体，直径设置5，高度设置30，
再创建一个立方体，设置为10,10,3
把立方体放到圆锥体的中间
直接放的时候发现，立方体是放不到圆锥体中间的，只能在表面紧贴，那么就要用到前面讲到的移动如图，调整到合适位置后，确认
然后点击组合命令，选择相交命令，点击圆锥体，再点击立方体，得到一个新的实体，如图
它们不重叠的部分消失了。
相交命令就是指保留两个实体对象的重叠的部分。
大家可以根据前面学到的这几个命令，来做一个印章的模型，如图
文字可以先不用做，以后会专门讲解文字命令。
