基于CAXAV2013的螺旋桨三维建模与多轴编程技术

投稿信箱：******************.cn基于CAXA V2013的螺旋桨三维建模与多轴编程技术□广东省工商高级技工学校郎永兵螺旋桨是指靠桨叶在空气中旋转将发动机转动功率转化为推进力的装置，或有两个或较多的叶与毂相连，叶向后的一面为螺旋面或近似于螺旋面的一种船用推进器。

螺旋桨分为很多种，应用十分广泛，如飞机、轮船等。

螺旋桨模型的工程图如图1所示，以国产CAD/CAM软件CAXA制造工程师2013为例，其建模、编程具体操作如下。

一、图样分析如图1所示，该螺旋桨由中间的毂与3个螺旋叶片组成。

其中，中间的毂由圆柱、半椭球等组成；螺旋叶片是基于螺距80mm、圈数0.7mm、半径65mm的螺旋线两边偏置1mm的两叶片曲线与螺距80mm、圈数0.7mm、半径21.5mm的螺旋线两边偏置3.5mm的两叶片曲线而形成的三维直纹螺旋曲面，结合CAXA软件建模可得螺旋叶片的叶片曲线是由半径65mm 螺旋线与半径21.5mm螺旋线组成的直纹螺旋面向两边等距1mm与等距3.5mm后形成的等距面上的边界曲线；螺旋叶片的端部倒圆角R25mm，与中间毂倒圆角R7.5mm，叶片外部轮廓倒圆角R1mm。

螺旋桨模型的加工依据其加工部位、模型构建过程与装夹方式可简单划分为以下几个部分：①螺旋桨底部的加工；②螺旋桨整体开粗；③顶部曲面（椭球面）精加工；④叶片外部边沿R25mm、R7.5mm和R1mm倒圆角加工；⑤叶片精加工；⑥叶片底部边沿R7.5mm倒圆角加工；⑦叶片中间柱面槽精加工；⑧R6mm倒圆角加工。

图1 螺旋桨模型工程图二、螺旋桨三维模型构建螺旋桨的三维模型构建步骤主要由中间基础模型、叶片模型与模型细节处理（倒角、过渡）3个部分组成。

根据螺旋桨模型工程图（图1）完成螺旋桨三维建模，具体创建和操作如下。

1.中间基础模型构建在X-Z平面建立基础模型草图，应用软件二维绘图功能【直线】和【椭圆】完成草图绘制；使用【旋转增料】完成回转体模型构建，选择【打孔】功能完成中间基础模型的构建，如图2所示。

基于UGGrip的船用螺旋桨三维建模关键技术

第35卷　第4期大连海事大学学报Vol.35　N o.4 2009年11月Journal of Dalian Maritime University N ov.,　2009文章编号:1006-7736(2009)04-0121-03基于UG Grip的船用螺旋桨三维建模关键技术程　东1,朱新河1,邓金文2(1.大连海事大学轮机工程学院,辽宁大连　116026;　2.中国船级社广州分社,广州　510000)摘要:为建立精确的船用螺旋桨三维模型,采用UG Grip二次开发技术探讨了船用螺旋桨三维建模的关键技术,实现了对桨叶叶尖、导(随)边缘过渡、防鸣音随边、根部过渡等关键部位的合理处理,建立了精确的三维螺旋桨模型.关键词:船用螺旋桨;三维模型;UG G rip;防鸣音中图分类号:U664.31 文献标志码:AKey technologies for3D modeling of marinepropeller based on UG GripCHENG Dong,ZHU Xin-he,DENG Jin-wen(1.Marine Eng ineering College,Dalian M aritime University,Dal ian116026,China;2.Guangzhou B ranch,China ClassificationSociety,Guangzhou510000,China)A bstract:T o establish a precise3D model of marine propeller, the key technolo gies fo r3D modeling of marine propeller were studied by using UG G rip seco ndary development,and a precise 3D model with co rrect treatment of blade tip,fillets of leading edge and trailing edge,anti-singing edge and blade root fillets w as established.Key words:marine propeller;3D mo del;UG G rip;anti-sing ing0　引　言建立完善的船用螺旋桨三维模型是实现螺旋桨铸造过程模拟、铸造砂型制作、数控加工等工艺过程的关键和难点,也是实现螺旋桨强度分析、特性分析的基础.国内不少学者对螺旋桨的三维造型方法进行了研究[1-4],但所建模型均未涉及叶尖、导(随)边缘过渡、防鸣音处理、根部过渡等关键技术.目前常用的三维模型设计软件主要有Pro E、UG NX、MDT 等.其中,UG NX(UG)是当今世界上先进的、紧密集成的、面向制造业的三维CAD CAM CAE高端软件之一,被众多制造商广泛应用于工业设计、工程仿真和数字化制造等领域.尤其是UG Grip的二次开发功能为用户提供了方便和功能扩展的空间.因此,本文拟采用UG Grip的二次开发技术自动实现螺旋桨的三维建模,并对桨叶的边缘和根部等关键部位进行合理处理,以建立精确的船用螺旋桨三维模型.1　船用螺旋桨三维建模的关键技术1.1　螺旋桨三维造型方法螺旋桨三维建模时,通常先建立桨叶的模型,再进行桨毂的造型,然后进行两者之间的过渡连接.桨叶的形状由轮廓参数和型值参数决定.桨叶轮廓参数主要包括截面半径、螺距、后倾值(角)等.图1　桨叶截面参数图1为桨叶截面型值参数示意图.图中C为叶截面型宽,CLE为导边到基线的距离(辐射参考系的距离),SS为吸力面型值点到螺距线的距离,PS 为压力面型值点到螺距线距离.造型时先构造出压力面和吸力面曲线,再对导边和随边进行过渡圆角处理.其中RLE、R TE为导边和随边的过渡圆角半径,Y TE、Y LE为过渡圆圆心到螺距线的距离.建立三维模型时,需将二维型值点转换为三维空间坐标点,再在立体空间中构造出桨叶的各个截面轮廓,然后利用BSURF命令构造出整个桨叶的外表面.三维空间坐标转换公式如下[5]:x=r cos((l-h tan)cosr)收稿日期:2009-08-25.作者简介:程　东(1972-),男,安徽宿州人,博士,副教授,E-mail:chddmu@.y =r sin ((l -h tan )cosr )z =P θ2π+h cos -r tan φθ=(l -h tan )cosr其中:r 为切面半径;h 为型值点到螺距线的距离;l为型值点到基线的距离; 为螺距角;φ为后倾角;P 为螺距.螺旋桨工艺型值参数较多,人工输入较为繁琐.为此,可事先将上述参数存入一个tx t 文件,然后利用FETCH 命令在执行程序时读出上述数据,便可实现模型的自动建立.1.2　导边、随边过渡圆的处理螺旋桨叶片切面运转于非均匀的尾流场中,叶切面边缘处圆弧的大小对螺旋桨的性能有极大的影响,特别对空泡性能的影响较大.因此螺旋桨边缘的圆弧处理正确与否,将严重影响螺旋桨的性能.通常设计单位只提供螺旋桨轮廓参数和叶面型值参数,桨叶边缘部分没有型值点参数,只有过渡圆角半径和圆心,且各个半径处的圆角半径各不相同.本文在二维坐标系统中首先根据各截面型值点构造出上下表面曲线,然后通过FILLET 指令根据已知的过渡圆角半径和圆心构造出过渡曲线.导边、随边过渡圆的圆心坐标分别为(RLE ,YLE )、(C -R TE ,Y TE ),如图2(a )所示.最后对过渡曲线进行离散处理,生成若干个点作为圆角部位的型值点[图2(b )],以便于与叶面、叶背的型值点拟合出各个半径处封闭的截面曲线.图2　桨叶边缘的过渡圆1.3　随边抗鸣音处理鸣音产生的主要原因是桨叶随边产生的漩涡频率恰好与桨叶的固有频率相近,使叶片发生弹性振动.常用的抗鸣音处理方法有:①加厚法:将桨叶随边中部加厚,使由桨叶随边发出的一系列漩涡引起的振动频率低于桨叶本身的固有频率.②减薄法:将桨叶随边中部减薄,使由桨叶随边发出的一系列漩涡引起的振动频率高于桨叶本身的固有频率.③特殊构造法:特殊构造法有多种,可以在随边部分粘贴一排小圆块,或把桨叶随边做成锯齿形,或者将桨叶的随边做成抗鸣音边.本文采用的抗鸣音边如图3所示.造型时先根据型值参数求出点A (0,TE 2)、点B (0,-TE 2)和m 点坐标(C -X TE ,0),通过m 点做一条垂直螺距线chord 的直线M 1M 2,求出直线M 1M 2与该截面的上下两条叶面曲线的交点M 1和M 2,连接M 1A 和M 2B ,对该两条直线进行离散,并在该两条直线上各选取4个点作为新的型值点.图3　抗鸣音边1.4　桨叶根部的过渡处理完成叶根的过渡处理,建立一个完善的螺旋桨三维模型是实现后期数控加工和应力分析的基础.图4　桨叶根部的过渡为减少应力集中,设计时叶根部有时采用两个过渡半径.图4中,R I 为第一过渡半径,H 为该半径的过渡起始处;R II 为第二过渡半径.当只有一个过渡半径时,R I =0.另外,多数大型螺旋桨设计时只给出最大截面的过渡半径R 0,而实际沿周向不同区域的过渡半径值不同.结合实际生产经验,本文所采用的过渡半径变化规律如图5所示(叶面、叶背相同).所122 大连海事大学学报第35卷　形成的桨叶根部的过渡曲面如图6所示.图5　过渡半径R沿根部的变化图6　根部的过渡曲面1.5　桨叶尖部的处理上述方法所形成的三维桨叶模型的尖部并没有实现密封.为形成完整、封闭的三维实体,为后续的螺旋桨模型特性分析奠定基础,必须对桨叶的尖部进行合理处理.首先将导边和随边的边缘轮廓线过渡连接,形成如图7所示的桨叶尖端曲线,然后利用导边过渡曲线、随边过渡曲线、压力面曲线、吸力面曲线及桨叶尖端的过渡曲线,根据SSURF 命令形成桨叶尖端表面.图7　桨叶尖端曲面的形成方法1.6　模型特性分析将上述形成的桨叶尖部、桨叶表面及根部的过渡曲面缝合,并进行复制旋转.绘制完桨毂后形成的三维螺旋桨模型如图8所示.在此基础上可利用ANLSIS 命令进行螺旋桨的特性分析,计算其体积、重量,为螺旋桨铸造工艺参数的确定奠定基础.图8　三维螺旋桨模型2　结　论本文采用UG Grip 二次开发技术探讨了船用螺旋桨三维建模的关键技术,实现了对桨叶叶尖、导(随)边缘过渡、防鸣音随边、根部过渡等关键部位的合理处理,建立了精确的三维螺旋桨模型,为船用螺旋桨的三维建模提供一条有效的途径,也为船用螺旋桨的制造、加工和特性分析奠定了基础.参考文献(References ):[1]张振金,薛兆鹏.利用U G G RIP 构建螺旋桨三维数字模型[J ].现代制造工程,2009(2):52-55.[2]李艳聪,郑清春,薛兆鹏.基于UG Grip 的螺旋桨三维设计技术研究[J ].天津理工学院学报,2003,19(1):40-43[3]张宏伟,王树新,侯　巍,等.螺旋桨三维建模方法研究[J ].机床与液压,2006(5):60-63.[4]谢云平,张　伟,李　娟.基于NA PA 的螺旋桨几何造型和图形生成方法研究[J ].江苏科技大学学报:自然科学版,2009,23(1):9-12[5]姚　山,麻春英,徐艳丽,等.复杂曲面船用螺旋桨铸造工艺三维参数化设计[J ].铸造,2006,55(10):1004-1006.123第4期程　东,等:基于UG Grip 的船用螺旋桨三维建模关键技术。

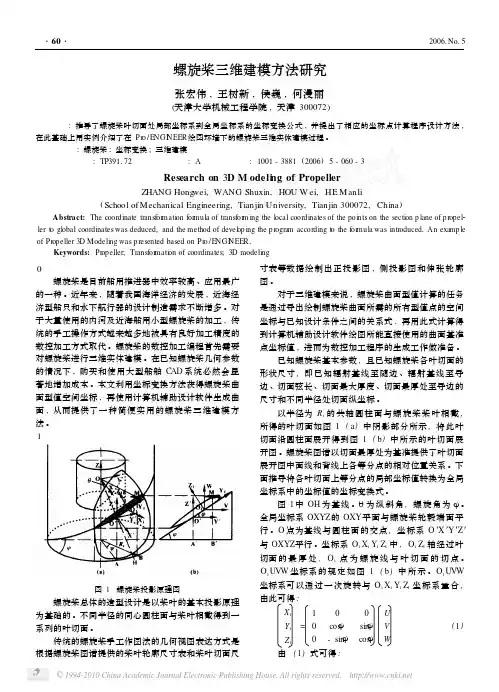

螺旋桨三维建模方法研究

(天津大学机械工程学院 , 天津 300072)
摘要 : 推导了螺旋桨叶切面处局部坐标系到全局坐标系的坐标变换公式 , 并提出了相应的坐标点计算程序设计方法 , 在此基础上用实例介绍了在 Pro / ENGINEER绘图环境下的螺旋桨三维实体建模过程。
关键词 : 螺旋桨 ; 坐标变换 ; 三维建模中图分类号 : TP391172 文献标识码 : A 文章编号 : 1001 - 3881 (2006) 5 - 060 - 3
下的 Through Points选项 , 然
后由底至顶逐点选取所生成
曲线族的端点。至此完成了
螺旋桨空间边界曲线图 , 如
图 3 所示 , 面向我们观察方
向的为叶面方向。
(5) 利用边界曲线图生成螺旋桨桨叶曲面图。边界
(Boundaries) 是曲面绘制经常用到的方法 , 使用边界命
模型。
最终生成的螺旋桨实体模型如图 4所示。 4 结论
本文推导了螺旋桨叶切面局部坐标系到全局坐标系的坐标转换公式。从而解决了将图谱提供的空间叶切面的几何数据应用到三维 CAD 造型过程之中的问题 , 使整个造型过程变得简便直观 , 因此具有一定的普遍意义。
对于螺旋桨曲面创建过程 , 基于本文提出的方法 , 可以简便地完成造型过程 , 可操作性强。据此 , 对于常用的叶型 , 利用二次开发工具可以编制灵活而实用的螺旋桨参数化设计制图软件 , 进而生成系列化的螺旋桨 , 极大地提高了效率。
Begin curve ! 2
1 11. 178253 166. 646916 40. 834568
2 15. 222363 166. 326269 40. 122382

不同纵倾角螺旋桨三维建模及水动力性能分析

不同纵倾角螺旋桨三维建模及水动力性能分析裴海鹏;刘荣【摘要】螺旋桨是一种效率较高、结构简单的水下推进器,广泛应用于水下机器人的推进机构.为了优化螺旋桨的水动力性能,对螺旋桨纵倾角进行了研究.依据螺旋桨基本参数、各切面形状尺寸及坐标转换公式,计算出螺旋桨叶面型值点的空间坐标,并创建螺旋桨三维模型,对其建立流体计算域,再通过计算流体力学仿真C FD对螺旋桨的推力系数、转矩系数和敞水效率进行数值模拟.获得螺旋桨表面的压力分布情况,通过分析比较得出,螺旋桨纵倾角的改变对其敞水性能的影响较小,在主要参数中不占主导地位.【期刊名称】《杭州电子科技大学学报》【年(卷),期】2018(038)002【总页数】6页(P78-83)【关键词】螺旋桨纵倾角;三维建模;数值模拟;水动力性能【作者】裴海鹏;刘荣【作者单位】杭州电子科技大学机械工程学院,浙江杭州310018;杭州电子科技大学机械工程学院,浙江杭州310018【正文语种】中文【中图分类】U664.330 引言水下机器人是水下探索必不可少的设备，其动力核心是螺旋桨推进机构。

深入研究螺旋桨各参数的改变对其水动力性能的影响，对提高推进机构的敞水性能至关重要。

螺旋桨主要参数有螺距比、叶切面拱度、纵倾角等，有学者研究螺旋桨螺距变化对其水动力性能的影响，其研究表明增大螺旋桨的螺距比会使其推力、转矩和效率增大[1]；也有研究人员发现了轴所在的深度不同，螺旋桨的水动力性能也会有所差异[2]；还有学者在研究叶切面拱度后，得出了减小叶切面拱度会导致其转矩、推力变小，不过能够提高其抗空泡性能与敞水效率。

提高螺旋桨的性能仍是一个不断追求的过程，需要从各个方面进行深入研究。

查阅国内外大量文献并调研螺旋桨相关市场发现，目前对螺旋桨纵倾角研究少，但该参数不管是对其水动力性能还是对遥控无人潜水器(Remote Operated Vehicle，ROV)稳定运行都有一定的影响，对其研究分析是有必要的。

基于CATIA的船用螺旋桨三维建模方法

基于CATIA的船用螺旋桨三维建模方法刘勇杰;徐青;胡勇;郑绍春【摘要】针对船用螺旋桨三维外形较复杂的特点,提出一种基于CATIA平台的坐标变换的船用螺旋桨三维建模方法,给出由叶切面局部坐标系到全局坐标系的变换公式,采用Excel快速完成数据处理,用语言对CATIA进行二次开发,完成桨叶曲面型值数据的读取与批量导入,最终快速得到螺旋桨三维模型,该方法柔性好、效率高,可以根据不同设计参数快速得到对应的螺旋桨三维模型,并对模型进行优化处理.【期刊名称】《船海工程》【年(卷),期】2018(047)004【总页数】4页(P84-87)【关键词】船用螺旋桨;三维建模;CATIA;Excel;二次开发【作者】刘勇杰;徐青;胡勇;郑绍春【作者单位】武汉理工大学交通学院,武汉430063;广州文冲船厂有限责任公司,广州510727;武汉理工大学交通学院,武汉430063;武汉理工大学交通学院,武汉430063【正文语种】中文【中图分类】U664.33为了满足设计中不断改进，制造中节约成本，一次成型的需求，关于快速有效的船用螺旋桨三维建模方法研究集中在不需要计算，完全利用二维图“缠绕”变换来生成螺旋桨三维曲面[1]；基于CATIA软件平台，将二维图进行“逆向投影”的螺旋桨三维曲面建模[2]；通过坐标变换将变换后的螺旋桨曲面型值点导入Pro/E中得到光滑曲面，进而得到螺旋桨实体模型[3-4]；设计螺旋桨二维图形和三维实体之间转换的代码[5]，等方面。

为了避免传统几何建模方法的手工操作量大的缺点，结合坐标变换自动化的思想，提出一种基于CATIA二次开发和坐标变换的船用螺旋桨三维建模新方法。

1 CATIA软件平台概述CATIA软件提供了多种二次开发的接口，其中包括自动化对象编程(V5 Automation)和开放的基于构件的应用编程接口(CAA)。

其中，Automation开发模式可以完成绝大部分开发工作，只有少部分不足之处才采取CAA开发方式进行补充。
