单元串联型高压变频器工作原理是什么 故障处理方法有哪些
高压变频器单元模块的故障和维修方法
高压变频器单元模块的故障和维修方法高压变频器单元模块的故障和维修方法一、引言在现代工业领域，高压变频器单元模块是一种常见的电力电子设备，用于控制和调节电动机的转速和运行状态。
然而，由于复杂的电路和高功率负载，高压变频器单元模块存在故障的风险。
本文旨在对高压变频器单元模块的故障类型、原因以及相应的维修方法进行全面评估，以帮助读者更深入地了解和解决这些问题。
二、常见故障类型及原因1. 电源故障：高压变频器单元模块需要稳定的电源供应才能正常运行。
常见的电源故障包括电源过压、欠压、不平衡等，这些问题可能导致电路电压异常，进而影响变频器模块的正常工作。
2. 散热问题：高压变频器单元模块的工作会产生大量的热量，若散热不良，可能导致芯片温度过高，进而影响系统的稳定性和寿命。
3. 控制电路故障：变频器单元模块中的控制电路是关键的部分，它负责对输入信号进行采集和处理，并输出相应的控制信号。
控制电路故障可能导致输出波形不稳定、闪烁等问题。
4. 故障保护功能：高压变频器单元模块通常具备过压、过流、过热等保护功能。
然而，这些保护功能本身也可能出现故障，导致误报故障，减弱了对真实故障的保护。
三、故障维修方法1. 检查电源：首先需要检查电源供应，确保电源工作稳定，并符合变频器单元模块的额定功率和电压范围。
如果发现电源问题，应及时修复或更换电源。
2. 散热处理：要确保变频器单元模块的散热正常，可以通过清洁散热风扇、检查散热风道、增加散热片等方式来提高散热效果。
当温度过高时，应及时停机并进行冷却，以防止损坏。
3. 检查控制电路：对于控制电路故障，可以通过检查电路连接、更换损坏的元件、重新校准电路参数等方式来解决。
使用专业的测试仪器可以帮助定位和诊断问题。
4. 保护功能故障处理：当保护功能出现故障时，可以参考变频器单元模块的用户手册，检查保护功能的设置和参数。
如果需要，可以重置保护功能或恢复出厂设置。
四、个人观点和理解作为一名高压变频器单元模块的维修人员，我认为故障排除的关键在于全面的故障诊断和维修方法的熟练掌握。
高压变频器的工作原理和常见故障分析
高压变频器的工作原理和常见故障分析摘要：高压变频器作为现代工业中电机控制领域的重要设备，已经被广泛应用于各种工业生产领域。
本文首先介绍了高压变频器的工作原理和主要组成部分，然后分析了高压变频器的常见故障类型及其原因，并提出了相应的解决方法。
关键词：高压变频器；工作原理；故障分析引言：随着现代工业技术的不断发展，高压变频器已经成为各种工业领域中不可或缺的设备。
高压变频器作为电机控制领域的关键设备，其工作原理和性能对工业生产的安全、高效、稳定具有重要意义。
一、高压变频器的工作原理高压变频器是一种非常重要的电力电子设备，其主要功能是将电网交流电源转换为可变频率、可变幅值的交流电源，从而实现对电机的精确控制。
其工作原理基于矢量控制算法，通过控制变频器的输出电压和电流，实现对电机的速度和转矩控制。
高压变频器具有多种优点，包括精确控制、节能高效、使用寿命长等。
因此，它在工业生产中得到了广泛的应用。
高压变频器的工作原理主要包括三个方面：输入滤波、直流母线和逆变器。
输入滤波主要用于滤除电网噪声和谐波，确保变频器的正常工作；直流母线主要用于储存变频器输出的直流电，以提供稳定的电源；逆变器主要用于将直流电转换为可变频率的交流电。
高压变频器控制器通过检测电机转速和负载，根据控制算法生成逆变器的控制信号，从而实现对电机的速度和转矩控制。
二、高压变频器的常见故障类型及其原因2.1 高压变频器的过流故障高压变频器在运行过程中，由于负载突然增大或者其他原因导致输出电流大于额定值，就会引起过流故障。
过流故障的主要原因包括电机负载过大、电机堵转、逆变器失效等。
2.2 高压变频器的过压故障高压变频器在运行过程中，由于输入电压波动或者其他原因导致输出电压大于额定值，就会引起过压故障。
过压故障的主要原因包括电网电压异常、整流器失效等。
2.3 高压变频器的过热故障高压变频器在运行过程中，由于环境温度过高、散热不良或者其他原因导致温度升高，就会引起过热故障。
高压变频器的工作原理和常见故障分析及处理
高压变频器的工作原理和常见故障分析及处理摘要：作为一种高压变频设备，高压变频器及其功率单元体结构复杂，如果一个部件出现故障，将无法正常运行。
维修人员掌握高压变频器的工作原理，掌握高压变频器常见故障分析，可以改善提高维修人员的专业技术维护和大修水平，并提供足够的理论支持，以便长期不断地汇总和积累工作经验。
关键词：高压变频器；原理；故障1变频器概述高压变频器一种电力变换装置，利用电力工程中功率半导体元器件的开关通断作用，把工频电源转换成频率可调整的交流电源，并向电动机提供变频电源，完成对电动机速度的改变。
目前多数高压变频器采用功率单元串联多重化叠加技术。
2高压变频器的优点2.1节能效果显著引风机或离心泵常规的调速方法是通过调整进、出口挡板或阀门的开度来控制压力和流量，输入功率大，而且能耗也大。
在选用变频调速时，如果压力和流量相对较小，所有正常运行规则都可以通过降低引风机或离心泵的转速比来达到。
它是节能环保的一种调节方式，大大减少对进、出口挡板或阀门的破坏，进而实现环保节能。
2.2 延长设备使用寿命采用变频器开机时，整个开机过程对电机影响不大，起动时绝缘层损耗降低，工作压力和流量更稳定；降低了引风机颤动或离心水泵水锤效应，降低了对机械设备的冲击和损坏，延长了机械设备的使用寿命。
2.3提高自动化水平该转换器输出频率可在0〜50 HZ之间任意调整，调整精度高，真正实现了无级变速，便于数字化、机械自动化的完成，提高了生产过程控制水平和产品质量。
2.4减小对电网的启动冲击采用变频器启动时，电动机已经软启动，启动电流较小，限制在额定电压范围内，对电网的影响较小，电动机的启动频率不受限制，能满足机械设备经常启动和停止的要求。
经调试，谐波电流较小，减少了对电网的污染。
2.5减少电源的功率储备当机械和设备启动时，为了保证电源电压不会维持在正常范围内，必须增加开关电源的输出功率储备。
采用逆变器原理后，由于启动电流较小，对电源电压危害较小，可大大降低开关电源输出功率。
高压变频器工作原理及故障排除课件
定期更换易损件
02
如风扇、滤网等，确保散热效果和空气流通。
定期校准
03
对高压变频器的电气参数和机械性能进行校准，确保性能稳定
。
常见问题及解决方案
故障代码
当高压变频器出现故障时，会显示相应的故障代码。根据故障代码 查找故障原因并采取相应措施。
散热问题
如散热风扇不转或散热通道堵塞，会导致高压变频器过热。需及时 检查并更换风扇，清理散热通道。
PWM控制
采用脉宽调制（PWM）技术，控制逆变器的输 出波形。
3
滤波
输出波形经过输出滤波器，以减少谐波和改善输 出电压质量。
控制部分工作原理
速度控制
通过改变逆变器的输出频率，实现对电机速度的控制。
保护与监控
控制部分还负责监控变频器的运行状态，并在必要时采取保护措 施，如过载保护、过压保护等。
通讯接口
控制部分通常配备通讯接口，用于远程监控和参数设置。
输出部分工作原理
驱动电机
高压变频器输出的交流电驱动电机运转。
反馈机制
电机运行状态通过传感器反馈给控制部分，实现 闭环控制。
负载匹配
根据实际负载需求，调整变频器的输出频率和电 压，实现负载的优化匹配。
03
高压变频器故障排除方法
常见故障及原因分析
故障一
总结词
高压变频器广泛应用于电力、化工、冶金等 领域，主要用于电机等设备的调速控制和节 能减排。
详细描述
高压变频器在电力领域中主要用于大型电机 组的节能控制和调整，如火电厂的给水泵、 引风机等设备的调速控制；在化工领域中用 于各种反应釜、搅拌机等设备的速度控制和 节能减排；在冶金领域中用于轧机、拉丝机 等设备的速度匹配和节能控制。此外，高压 变频器还广泛应用于市政、水处理等领域。

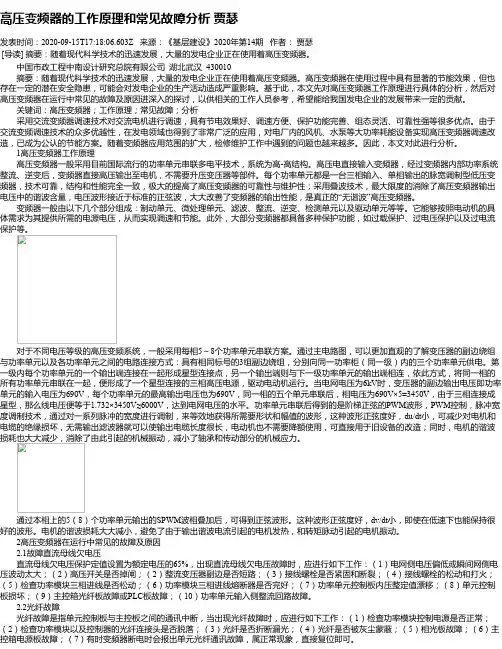

高压变频器的工作原理和常见故障分析 贾瑟
高压变频器的工作原理和常见故障分析贾瑟发表时间：2020-09-15T17:18:06.603Z 来源：《基层建设》2020年第14期作者：贾瑟[导读] 摘要：随着现代科学技术的迅速发展，大量的发电企业正在使用着高压变频器。
中国市政工程中南设计研究总院有限公司湖北武汉 430010摘要：随着现代科学技术的迅速发展，大量的发电企业正在使用着高压变频器。
高压变频器在使用过程中具有显著的节能效果，但也存在一定的潜在安全隐患，可能会对发电企业的生产活动造成严重影响。
基于此，本文先对高压变频器工作原理进行具体的分析，然后对高压变频器在运行中常见的故障及原因进深入的探讨，以供相关的工作人员参考，希望能给我国发电企业的发展带来一定的贡献。
关键词：高压变频器；工作原理；常见故障；分析采用交流变频器调速技术对交流电机进行调速，具有节电效果好、调速方便、保护功能完善、组态灵活、可靠性强等很多优点。
由于交流变频调速技术的众多优越性，在发电领域也得到了非常广泛的应用，对电厂内的风机、水泵等大功率耗能设备实现高压变频器调速改造，已成为公认的节能方案。
随着变频器应用范围的扩大，检修维护工作中遇到的问题也越来越多。
因此，本文对此进行分析。
1高压变频器工作原理高压变频器一般采用目前国际流行的功率单元串联多电平技术，系统为高-高结构。
高压电直接输入变频器，经过变频器内部功率系统整流、逆变后，变频器直接高压输出至电机，不需要升压变压器等部件。
每个功率单元都是一台三相输入、单相输出的脉宽调制型低压变频器，技术可靠，结构和性能完全一致，极大的提高了高压变频器的可靠性与维护性；采用叠波技术，最大限度的消除了高压变频器输出电压中的谐波含量，电压波形接近于标准的正弦波，大大改善了变频器的输出性能，是真正的“无谐波”高压变频器。
变频器一般由以下几个部分组成：制动单元、微处理单元、滤波、整流、逆变、检测单元以及驱动单元等等。
它能够按照电动机的具体需求为其提供所需的电源电压，从而实现调速和节能。

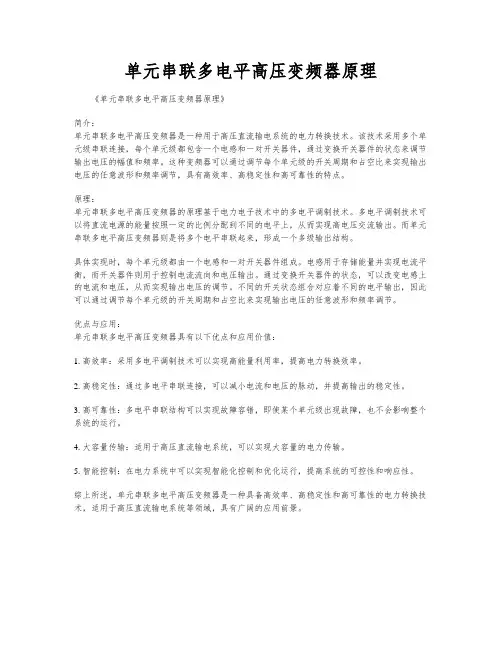

单元串联多电平高压变频器原理
单元串联多电平高压变频器原理《单元串联多电平高压变频器原理》简介：单元串联多电平高压变频器是一种用于高压直流输电系统的电力转换技术。
该技术采用多个单元级串联连接，每个单元级都包含一个电感和一对开关器件，通过变换开关器件的状态来调节输出电压的幅值和频率。
这种变频器可以通过调节每个单元级的开关周期和占空比来实现输出电压的任意波形和频率调节，具有高效率、高稳定性和高可靠性的特点。
原理：单元串联多电平高压变频器的原理基于电力电子技术中的多电平调制技术。
多电平调制技术可以将直流电源的能量按照一定的比例分配到不同的电平上，从而实现高电压交流输出。
而单元串联多电平高压变频器则是将多个电平串联起来，形成一个多级输出结构。
具体实现时，每个单元级都由一个电感和一对开关器件组成。
电感用于存储能量并实现电流平衡，而开关器件则用于控制电流流向和电压输出。
通过变换开关器件的状态，可以改变电感上的电流和电压，从而实现输出电压的调节。
不同的开关状态组合对应着不同的电平输出，因此可以通过调节每个单元级的开关周期和占空比来实现输出电压的任意波形和频率调节。
优点与应用：单元串联多电平高压变频器具有以下优点和应用价值：1. 高效率：采用多电平调制技术可以实现高能量利用率，提高电力转换效率。
2. 高稳定性：通过多电平串联连接，可以减小电流和电压的脉动，并提高输出的稳定性。
3. 高可靠性：多电平串联结构可以实现故障容错，即使某个单元级出现故障，也不会影响整个系统的运行。
4. 大容量传输：适用于高压直流输电系统，可以实现大容量的电力传输。
5. 智能控制：在电力系统中可以实现智能化控制和优化运行，提高系统的可控性和响应性。
综上所述，单元串联多电平高压变频器是一种具备高效率、高稳定性和高可靠性的电力转换技术，适用于高压直流输电系统等领域，具有广阔的应用前景。
高压变频器的常见故障原因分析和处理方法
高压变频器的常见故障原因分析和处理方法1.电力故障：电力质量不稳定是高压变频器故障的常见原因之一、电压波动、过载、电网短路等问题都可能导致高压变频器故障。
处理方法为：检查供电电压是否正常，限制变频器运行于额定电流下，保证电力稳定。
2.过热故障：高压变频器长时间运行后，可能会因为过热而导致故障。
过热的原因可能是电机负载过大、冷却不良等。
处理方法为：确保电机负载在变频器额定范围内，提供良好的通风散热环境。
3.过电流故障：过电流是高压变频器故障的常见原因之一、可能是因为电机短路、控制程序错误等原因引起。
处理方法为：检测电机是否短路，修复电机故障；检查控制程序是否正确，及时纠正错误。
4.震动故障：高压变频器在运行时可能出现震动，可能是因为机械安装不合理、电机不平衡等原因。
处理方法为：重新安装变频器和电机，调整机械结构，确保机械平衡。
5.控制故障：高压变频器控制失败是故障的常见原因之一、可能是因为程序错误、通信故障等原因引起。
处理方法为：检查控制程序是否正确，修复程序错误；检查通信设置和连接状态，确保通信正常。
6.故障代码显示：高压变频器上的故障代码显示是一种常见的故障指示方式。
不同的故障代码对应不同的故障原因，需要根据故障代码手册进行解析和处理。
在处理高压变频器的故障时，应注意以下几点：1.定期进行检测维修：定期对高压变频器进行检测，检查设备的状态和性能，并进行必要的维修和保养，以防止故障的发生。
2.使用合适的工具和材料：在处理高压变频器故障时，应使用合适的工具和材料，确保修复工作的质量和效果。
3.学习操作技术和知识：了解高压变频器的操作技术和知识，提高自身的维修能力，能够熟悉并使用操作手册和维修手册，从而更好地应对各种故障。
总结起来，高压变频器的常见故障原因包括电力故障、过热故障、过电流故障、震动故障、控制故障和故障代码显示。
针对这些故障原因，我们可以采取相应的处理方法，如保证电力稳定、提供良好的散热环境、修复电机故障等。
高压变频器功率单元的故障和维修
高压变频器功率单元的故障和维修高压变频器功率单元的故障和维修是一个复杂而重要的话题。
在这1000字的篇幅里，我将简要介绍高压变频器功率单元的故障类型、常见原因以及一些维修方法。
高压变频器功率单元是用于控制和调节电机运行的重要组件，常见的故障类型包括电路板故障、电力元件损坏、电容器故障、继电器故障等。
这些故障可能导致变频器无法正常运行，甚至完全失效。
故障的原因可以是多种多样的。
其中一种常见原因是电路板故障，可能是由于电路板元件老化、焊接不良、元件损坏等引起的。
另一种常见原因是电力元件损坏，如IGBT模块损坏，可能是由于过电压、过电流或过热引起的。
此外，电容器故障也是常见的故障类型，可能是由于电容器老化、电压过高或电压脉冲等原因引起的。
在进行高压变频器功率单元的维修时，首先需要进行故障诊断。
可以通过检查电路板上的元件和连接器，测量电压和电流等方式来确定故障点。
一旦确定了故障点，可以采取以下几种维修方法。
首先，对于电路板故障，可以尝试重新焊接或更换故障元件，确保连接良好。
如果电路板严重损坏，可能需要更换整个电路板。
其次，对于电力元件损坏，如IGBT模块，可以进行更换。
在更换前，需要确保选择合适的替代品，并按照正确的安装方法进行操作。
此外，还应检查电源和控制电路是否正常，以防止类似故障再次发生。
另外，对于电容器故障，一种方法是更换故障电容器。
在更换电容器时，需要确保选择适当的规格和类型，并正确安装。
此外，还应注意电容器的使用寿命，定期进行检查和维护。
除了以上提到的维修方法，还可以采取一些预防措施来减少高压变频器功率单元的故障。
例如，定期进行维护和清洁，确保电源供应的稳定和可靠，避免过电压和过电流的情况发生。
当然，还有其他一些维修方法和注意事项可以帮助解决高压变频器功率单元的故障。
热管理：高压变频器功率单元通常会产生大量的热量，因此有效的热管理非常重要。
确保散热器和风扇的正常运行，清除灰尘和杂物，保持通风良好。
高压变频器的工作原理和常见故障分析
高压变频器的工作原理和常见故障分析摘要：由于各种因素的影响，使得变频器在使用过程中经常会出现一些故障。
为了使变频器能够安全可靠运行，必须采取相应的预防措施。
本文分析了高压变频器的工作原理，同时对高压变频器常见故障与预防措施进行论述。
关键词：高压；变频器；原理；故障；分析1变频器的优点1.1 节能效果显著为有效地确保生产过程中的可靠性，各类用于生产的机械设备在设计配套动力驱动装置时，一般都会预留出一定的富余量。
如果电动机未在满负荷的条件下运行时，除提供给动力驱动装置所需的动力外，一部分多余的力矩会造成有功功率消耗的增加，从而导致电能浪费。
传统的调速方法，即通过对出入口位置处的挡板或阀门开度进行调节，来控制风量和供水量，这样不仅输入的功率较大，而且还有很大一部分的能源消耗在挡板及阀门的截流过程中。
而采用变频器进行调速时，若是在流量要求相对较小的情况下，便可通过降低风机或水泵的转速来满足正常的运行要求，变频调速使流量降低时，输送此流量的压力也随之降低，这是一种节能的调节，压力全部用于有用的做功，大幅度减少了在挡板或阀门上的节流损失。
从而达到了节能的目的。
1.2 延长设备使用寿命采用变频器启动设备时，启动过程中对电机冲击小，降低绝缘损耗，启动时压力或风量更平稳；减少风机喘振或水泵水锤效应；低负荷运行时，机械系统运行转速降低，有效降低机械磨损；延长了设备的使用寿命，由于降低了对机械的冲击和磨损，延长了设备的使用寿命，大幅度降低了设备维护成本。
1.3 提高自动化水平变频器输出频率可以在 0 ～ 50HZ 间任意可调，频率调节范围宽，调节精度高，真正实现无极调速，易于实现网络化、自动化控制，对改善生产工艺控制、提高产品质量方面具有较好的使用效果。
1.4 减小对电网的启动冲击变频器的使用，电机实现了软启动，启动电流小，限制在额定电流以下，对电网冲击小，对电机的启动次数没有限制，能够满足需频繁启停的设备的要求，变频器投运后谐波小，减少对电网的污染。
高压变频器的工作原理和常见故障分析
故障维修高压变频器的工作原理和常见故障分析刘东耀（焦作华飞电子电器股份有限公司，河南 焦作 454000）摘 要：运用高压变频器可以为企业实现节能减排的目标作出贡献，然而在实际运行过程中也仍然存在许多潜在的安全隐患，对发电企业的正常生产造成了不同程度的影响。
为此，笔者将简要介绍高压变频器的工作原理，分析其在运行过程中的常见故障，并提出相应的处理对策。
关键词：高压变频器；工作原理；常见故障分析引言：运用交流变频器调速技术可以实现对于交流电机的调速控制，表现出良好的节能效果，且调速过程相对较为便捷，可以起到十分突出的保护作用，可靠性相对较好。
然而，随着变频器应用范围的不断拓展，导致在运行过程中出现了许多问题。
本文将对高压变频器运行中的常见故障展开分析，并提出相应的预防和处理措施。
1 变频器概述及工作原理1.1变频器概述变频器往往借助电力半导体器件的通断作用进行设备控制，将工频电源进行转化，调整为不同频率的交流电源，并为电动机提供相应频率的电源，以改变电机的运行速度。
高压变频器一般借助对外接口实现在线控制和远程控制，并通过传感器检测的形式展开对于速度、流量及压力等参数的闭环控制。
相比于以往采用的调整方式，变频调速装置在功率因素、工作效率、动态响应、调速范围及精度等多个方面都有其独特的优势。
1.2变频器工作原理现阶段，高压变频器在运行过程中通常采取交直交功率单元多电平串联技术，与高压电源直接相连，并借助功率单元模块的串联进行电源输出，通过0~50Hz的频率可变的电源装置，在不需要增压装置作用的前提下进行高压电机驱动。
高压变频器的各个功率单元都由三相输入、单相输出的脉宽调制型低压变频器构成，表现出良好的技术和结构优势，可以让高压变频器运行的稳定性和可靠性得到切实提升。
借助叠波技术的形式，可以在一定范围内减少高压变频装置中输出电压的谐波含量，让电压弦波的形状无限趋近于标准正弦波，以充分优化变频器的输出性能，是一种高效的“无谐波”高压变频装置。
高压变频器工作原理及故障排除课件
常见故障及排除方法
电源故障
检查电源是否正常，电 压是否稳定，开关电源
是否完好。
电机故障
检查电机是否正常，电 机是否有过载、过流、 过压、欠压等异常情况
。
传感器故障
检查传感器是否正常， 传感器是否有断线、短
路、损坏等情况。
通讯故障
检查通讯线是否正常， 通讯接口是否完好，通
讯协议是否正确。
特殊故障及排除方法
详细描述
高压变频器作为一种高效、节能的电机控制设备，广泛 应用于电力、化工、冶金、建材等领域。在电力行业， 高压变频器主要用于火电厂和水电站的辅机控制，如给 水泵、送风机和引风机等的调速控制。在化工和冶金行 业，高压变频器主要用于流体控制和工艺流程的自动化 控制，如压缩机、鼓风机和泵等的调速控制。在建材行 业，高压变频器主要用于水泥、陶瓷和玻璃等行业的风 机和水泵的节能控制。
高压变频器工作原理及故障 排除课件
目 录
• 高压变频器概述 • 高压变频器的工作原理 • 高压变频器的故障排除 • 高压变频器的维护与保养 • 高压变频器的案例分析
01
高压变频器概述
高压变频器的定义与特点
总结词
高压变频器是一种能够将输入的工频电源转换成不同频率的交流电源的设备，具有高效、节能、可调范围广等优 点。
详细描述
高压变频器是一种将工频电源转换成不同频率的交流电源的设备，通常采用电力电子技术和微处理器技术实现。 它能够根据实际需求调整电机的转速，从而实现对电机输出转矩和功率的精确控制，具有高效、节能、可调范围 广等优点。
高压变频器的应用领域
总结词
高压变频器广泛应用于电力、化工、冶金、建材等领 域，主要用于电机调速、风机和水泵的节能控制等。
高压变频器功率单元常见故障分析与维修
高压变频器功率单元常见故障分析与维修高压变频器在我国的电力能源、石油化工等行业得到了大力应用，极大的促进了这些行业生产效率的提高。
但是高压变频器在使用过程中，很容易出现各种的故障问题，比如出现过电压故障、熔断器故障等，影响着生产工作的正常开展，对这些故障的维修还需要花费极大的维修费用，不利于经济效益的提高。
因此，为了解决高压变频器常见的故障问题、提高经济效益，就必须要对高压变频器常见的故障问题进行分析总结，确保这些故障问题能够得到有效预防和解决。
本文分析了高压变频器功率单元常见的故障问题和维修措施，以供参考。
标签：高压变频器;功率单元;常见故障分析;维修1.油田高压变频器使用概况在我国的油田生产中广泛应用了高压变频器，不仅利用高压变频器对天然气等进行压缩，还利用高压变频器进行原油的输送。
我油田煤层气近几年给螺杆泵压缩机和往复式压缩机系统共安装了16套高压变频系统，极大地提高了煤层气压缩机组的安全性、经济性、可靠性。
高压变频器美中不足的是由于受大功率开关元件IGBT的耐压这一主要技术参数的影响，逆变工作无法直接的实现，所以当前应用的高压变频器大多是以单元串联脉宽调制叠波升压作为输出原理进行工作，煤层气压缩机高压变频器就是基于此种原理。
单元串联式高压变频器的核心部件是功率单元，这种功率单元也是承受高电压大电流冲击的部件，是该类型变频器的主要易损件之一。
对相应的故障在现场进行正确及时地维修处理，将会极大减少因设备故障影响生产的时间，有利于保障油田安全生产，提高油田生产的经济效益。
2.高压变频器功率单元常见故障问题分析与维修2.1功率单元常见轻故障分析与维修在日常使用中，高压变频器往往会在现场频繁出现熔断器故障、过电压故障、光纤故障等故障问题。
2.1.1熔断器故障问题的分析与维修当控制界面上显示熔断器出现故障时，工作人员应当根据对应的单元号来找到具体出现故障的熔断器，针对对应单元的两只熔断器，工作人员需要用万用表进行检查，及时找到出现故障的熔断器，并确定没有其它元件损坏的情况下利用相同规格的熔断器进行更换。
高压变频器的保护及故障处理方法
高压变频器的保护及故障处理方法高压变频器是采用多单元串联结构的交-直交电压源型变频器，它通过多重叠加技术实现输入、输出电压、电流波形的正弦化，谐波得到有效控制，减少了对电网和负载的污染是不需要滤波器的环保型高压变频器。
同时它还有完备的保护装置与措施来保护变频器和负载，以杜绝和避免因各种复杂工况而造成的损失，为用户创造更大的效益。
2.高压变频器的保护2.1高压变频器的进线保护进线保护是对用户进线端以及变频器的保护，其中包括防雷保护，接地保护，缺相保护，反相保护，不平衡度保护，过压保护，变压器保护等等。
这些保护装置一般都安装在变频器的输入端，在运行变频器之前得首先保证进线保护没有问题，方可运行。
2.1.1防雷保护是通过安装在旁路柜或变频器输入端的避雷器进型防雷保护，避雷器是一种能释放雷电或兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器装置。
避雷器接于变频器进线与地之间，与被保护变频器并联。
当过电压值达到规定的动作电压时，避雷器立即动作，流过电荷，限制过电压幅值，保护设备绝缘;电压值正常后，避雷器又迅速恢复原状，以保证系统正常运行，防止因雷击而受到损害。
2.1.2接地保护是通过在变频器进线端安装零序互感器装置，零序电流保护的原理是基于基尔霍夫电流定律，流入电路中任一节点的复电流的代数和等于零。
在线路与电气设备正常的情况下，各相电流的矢量和等于零，因此，零序电流互感器的二次侧绕组无信号输出，执行元件不动作。
当发生某一相接地故障时的各相电流的矢量和不为零，故障电流使零序电流互感器的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压，反馈到主监控箱，进而发出保护命令，达到接地故障保护的目的。
2.1.3缺相、反相、不平衡度保护、过压保护。
缺相、反相、不平衡度保护，过压保护主要是由变频器进线电压反馈版或电压互感器进行进线电压采集，再通过CPU板进行运算来判断是否是缺相，反相，进线电压是否平衡，是否过压，因为如果输入缺相，或反相，以及电压不平衡或者过压很容易造成变压器烧毁，或是功率单元损坏，或者电机反转。
高压变频器工作原理及故障排除分析
第一章 变频器基本原理
交 -直 -交变频器的主要结构框图 交 -直 -交变频器的主要结构框图
～ ～ ～
整流器
中间 电路
逆变器
电动机
控制电路
交 -直-交变频器原理图 交 -直 -交变频器原理图
M
交
直
交
直流传动和交流传动的比较—电机 1.2 、变频器典型应用
直流传动和交流传动的比较—电机 直流电机
设计风量为Q。空载损耗为10%，转速1250转/分。若风机正常在970转/分 以下连续可调，每天所需的供风量为1.5Q。 （1）一台工频运行，一台变频运行；则全速
P0=55*10%=5.5KW
P1=55KW 由PL=P0+KPnL3得:
KP=55-5.5=49.5KW
P2=5.5+49.5*（50%）3=11.7KW 总消耗的功率为55+11.7=67KW
直流传动和交流传动的比较--应用
2、工艺调速： 由于工艺的要求需要调速运行的机械，如金属加工，造纸等需要 稳态精度很高的领域，目前该领域正在向交流调速过渡。
3、牵引调速：
运输机械的电驱动，此类机械对设备的尺寸，重量和防护等级有有 严格的要求，所以交流调速比较占优势。如火车，轮船等系统。 4、 特殊调速： 对调速有特殊要求的调速系统，如调速范围达到1：50000～ 1：100000的场合，只能由特殊的永磁交流电动机实现。如高精度磨床 ，车床等
33
单元光纤通讯故障 请检查功率单元控制电源是否正常（正常 时，L1绿色指示灯发光），功率单元以及 控制器的光纤连接头是否脱落，光纤是否 折断。
34
控制器不就绪 控制器自检不能通过时报告该故障，可重 新设定变频器参数，再次复位系统尝试； 如果仍不能排除，检查电路板之间的连接 是否可靠，或更换单片机控制板。
高压变频器的操作维护及常见故障处理分析
高压变频器的操作维护及常见故障处理分析【摘要】高压变频器是一种重要的设备，可以调节电机的转速，带来更高的效率和节能效果。
本文介绍了高压变频器的基本原理、操作注意事项、维护方法以及常见故障及处理方法。
在操作维护过程中，必须重视安全措施，确保设备的稳定运行。
正确的维护和处理常见故障可以延长设备的使用寿命，提高生产效率，减少维修成本。
高压变频器的操作维护至关重要，需要加强对设备的管理和维护，保证设备的安全和可靠性。
高压变频器的作用不容忽视，操作维护的重要性更是显而易见。
通过正确的维护方法和处理常见故障，可以更好地保障设备的稳定运行，提高生产效率，为企业带来更大的经济效益。
【关键词】高压变频器、操作维护、常见故障、处理方法、安全措施、基本原理、注意事项、维护方法、重要性、操作维护的重要性、正确处理常见故障的重要性1. 引言1.1 高压变频器的作用高压变频器是一种用于控制电机转速和实现节能的设备，广泛应用于工业生产中的各种场合。
它通过调节电源频率和电压，可以有效控制电机的转速，实现流程的精确控制和调节。
高压变频器的作用主要包括以下几个方面：1. 节能环保：高压变频器可以根据实际负载需求调节电机转速，从而使电机运行在高效率状态，节省能源消耗，减少碳排放，实现节能环保的目的。
2. 提高生产效率：通过调节电机转速，高压变频器可以使设备运行在最佳工作状态，提高生产效率，缩短生产周期，降低生产成本，提高生产质量。
3. 保护设备：高压变频器可以避免电机频繁启停造成的冲击和损坏，延长设备的使用寿命，减少设备维修和更换的成本。
4. 提高系统控制精度：高压变频器可以实现精确的电机转速控制，保证系统运行稳定，提高生产过程的控制精度和稳定性。
1.2 操作维护的重要性高压变频器是现代工业生产中常用的一种电力控制设备，通过调节电压、频率和电流实现对电机的精确控制，从而满足不同负载需求。
在生产运行中，高压变频器承担着重要的作用，因此其操作维护显得尤为重要。
高压变频器常见故障分析及有效处理措施
高压变频器常见故障分析及有效处理措施摘要：现阶段我国各个领域发展速度变得越来越快，在这个过程中企业会面临着更多的机遇和挑战。
从目前情况看来，企业实际发展运营当中涉及到的方面比较多，其中最为关键的就是高压变频设备日常维护和管理工作，然而部分工作人员会受到传统理念和模式的影响，进而无法对该工作予以足够的重视，后续就容易出现各种问题。
为此，相关管理人员要对高压变频器予以足够的重视，针对其实际运行过程中出现的各种故障进行充分分析，进而采取有效的措施进行处理。
关键词：高压变频器；常见故障；处理措施前言：从目前情况看来，我国整体科学技术水平得到了较大程度的体感，在这个过程中高压变频器也发生一定程度的改变。
高压变频系统与其他系统之间会存在较大程度的差异，前者会涉及到更加复杂的元件，并且会受到一些因素带来的影响而出现跳闸等故障，设备也就无法安全且稳定的运行。
所以，企业在应用高压变频系统的时候要对各种故障进行深入分析，从而制定出更加完善的故障排查和维修策略。
一、高压变频器常见故障分析（一）高压变频设备概述所谓的高压变频设备，工作原理就是半导体单元可以产生通断作用，进而可以转换规定频率和电压的交流电，最终能够对交流电源频率和电压进行合理的调节。
在通常的情况下，高压变频器会由多个部分共同组成，其中包括控制柜、功率单元柜等，这就要求工作人员在开展维修工作的时候要对这些部分进行综合考虑。
高频变压设备有着较高的可靠性，工作人员可以对预设功能参数等方式来对提高输入或输出功率的质量，并且还可以与多种运行工况要求相适应，节能效果比较高。
（二）高压变频器常见故障类型根据相关调查表明，高压变频器可以根据不同的故障程度来分为两种，这两种分别是轻故障和重故障，前者就是高压变频器运行过程中并不会出现严重的故障，故障发生的时候并不会出现设备停机现象。
轻故障还能够在停机的时候启动报警装置，相关故障信息也不会存储到记录当中，最为常见的就是柜门故障灯频闪。
高压变频器单元模块的故障和维修方法
高压变频器单元模块的故障和维修方法1.引言高压变频器单元模块是工业生产中常用的电器设备，其作用是将交流电转换成可调节频率和电压的电源输出，以控制各种运行电机的速度和转矩。
然而，在实际运行中，高压变频器单元模块也会出现各种故障，影响生产效率和设备寿命。
了解常见的高压变频器单元模块故障及其维修方法对于工程师和维修人员来说至关重要。
2.常见故障2.1 输电线路接触不良众所周知，输电线路接触不良会导致电流不稳定、电压波动等故障现象。
在高压变频器单元模块中，输电线路接触不良同样会导致电源输入不稳定，致使设备无法正常运行。
此时，应检查输电线路的连接状态，重新紧固接线端子，确保电源输入的稳定。
2.2 散热器故障高压变频器单元模块在长期运行中会产生大量热量，而散热器的故障会导致过热现象，进而影响设备的正常运行。
定期清洁和维护散热器，确保其正常散热，是避免散热器故障的关键。
2.3 电容器老化电容器是高压变频器单元模块中重要的元件之一，其老化会导致电路的不稳定性，并可能引发设备的故障。
定期检测电容器的状态，并及时更换老化的电容器，对于延长设备的使用寿命至关重要。
3.维修方法3.1 定期维护和保养对于高压变频器单元模块而言，定期的维护和保养是预防故障的关键。
在设备运行过程中，定期检查电源线路的连接状态，清洁散热器和检查电容器的运行状况，可以有效避免常见故障的发生。
3.2 借助专业工具和设备进行维修一旦高压变频器单元模块出现故障，及时、准确地进行维修是至关重要的。
在维修过程中，需要借助专业工具和设备，如万用表、热像仪等，对设备进行全面的检测和诊断，以找出故障的根源，并采取相应的维修措施。
3.3 寻求厂家或专业维修机构的帮助在一些复杂的故障情况下，如无法自行判断故障原因和维修方法时，建议寻求高压变频器单元模块厂家或专业维修机构的帮助。
他们拥有丰富的经验和专业知识，可以为设备提供及时、准确的维修服务。
4.总结通过对高压变频器单元模块的常见故障及其维修方法的探讨，我们可以清晰地认识到定期维护和保养对于预防设备故障至关重要。
变频器工作原理及故障排除
风机的节电率统计举例
（2）两台变频运行时每台的平均供风量为75%Q P1=P2=5.5+49.5（75%）3=26.4KW 总消耗的功率为P1+P2=52.8KW （3）三台变频运行时，每台的平均供风量为50%Q P1=P2=P3=5.5+49.5 (50%)3=11.7KW 总消耗的功率为P1+P2+P3=35.1KW 可见三台风机全投入变频运行时效果最好。假定每月工作30天，每天 工作24小时，按每度0.7元计，则方案三可以比其他两个方案多节省电费 8000元左右。 两台工作是最多可节能 30*24*0.7*(111-52.8)=29332.8元 三台工作是最多可节能 30*24*0.7*(111-35.4)=38102.4元
第三章 变频器故障排除
3.1、排除故障基本素养
1、合适的工具；如万用表、绝缘电阻表、钳表等；套筒、螺丝刀；注意花型或内六角、公制或英制的区别； 2、注意文本记录；主要是装置的铭牌信息（订货号、出厂序列号、硬件版本号等）；变频器内部参数的记录；端子线号的记录；手写记录或相机拍照。 3、注意防静电措施；
第二章 变频器分类
按主电路工作方法分类：电压型变频器、电流型变频器 按电压等级分类： ⑴、高压变频器：3KV、6KV、10KV ⑵、中压变频器：660V、1140V ⑶、低压变频器：220V、380V 按电压性质分类： ⑴、交流变频器：AC-DC-AC（交-直-交）、AC-AC（交-交） ⑵、直流变频器：DC-AC（直-交） 按变频器调压方法： ⑴、PAM变频器是一种通过改变电压源Ud 或电流源Id的幅值进行输出控制的。⑵、WM变频器方式是在变频器输出波形的一个周期产生个 脉冲波个脉冲，其等值电压为正弦波，波形较平滑。 按工作原理分：⑴、U/f控制变频器（VVVF控制） ；⑵、SF控制变频器（转差频率控制）； ⑶、VC控制变频器（Vectory Control 矢量控制)。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单元串联型高压变频器工作原理是什么故障处理方法有哪些利用变频技术驱动电动机可以实现节能，符合我国有关节能减排的要求和社会需求。
为了使变频装置应用在高电压等级、大容量的场合，通常会采用高压大容量的开关器件和多电平的拓扑结构；级联型变流器是一种有很好应用前景的多电平变换器，级联型变频器的具体应用如级联型高压变频器拖动风机、水泵等负载，大多工作在比较重要的场合，在生产或生活中的作用和影响较大，对可靠性要求高，一般要求系统能够连续运转，即使在故障后适当降低容量运行，也不能随时停机。
在利用高压变频装置驱动电动机实现节能目标的同时，为了保证系统的可靠性，需要高压变频装置具有一定的容错功能，即在发生器件或者单元故障时，能够自动将其屏蔽，通过调整控制方式，使系统继续运行。
单元串联型高压变频器利用若干低压功率单元串联实现高压输出，这种结构使其具有良好的容错性能；将发生故障的单元屏蔽后，通过一定的故障处理方法，可以使系统继续降低容量运行，保证生产的稳定运行。
传统的故障处理方法是采用屏蔽掉故障单元与另外两相中相应的非故障单元，以保持变频器的平衡运行，这样势必会造成非故障单元的浪费，因此对级联型变频器正常工作及故障时处理方法的研究很有必要。
本文设计的基于PCI-9846的变频器输出性能测试系统主要针对采用三种不同的故障处理方法时，对单元串联型高压变频器输出电能质量的各项指标进行实时监测和分析，尤其是单元发生故障后，系统输出电压的性能指标，应尽量与故障前保持一致，以减小故障对系统工作的影响。
该测试系统利用LabVIEW虚拟仪器软件平台搭建系统主控界面，设计了相应的故障处理方法，可以得到不同故障处理方法时的参考波。
在多单元级联型变频器仿真模型上进行测试，通过凌华PCI-9846数字化仪采集三相电压信号后进行分析处理，获得三相线电压的幅值，频率，总谐波含量，三相电压相位等主要性能指标，从而检查控制算法在系统正常运行及带故障运行时的输出情况。
一单元串联型高压变频器结构及工作原理
单元串联型高压变频器采用若干个低压功率单元串联的方式实现直接高压输出，采用的变。
